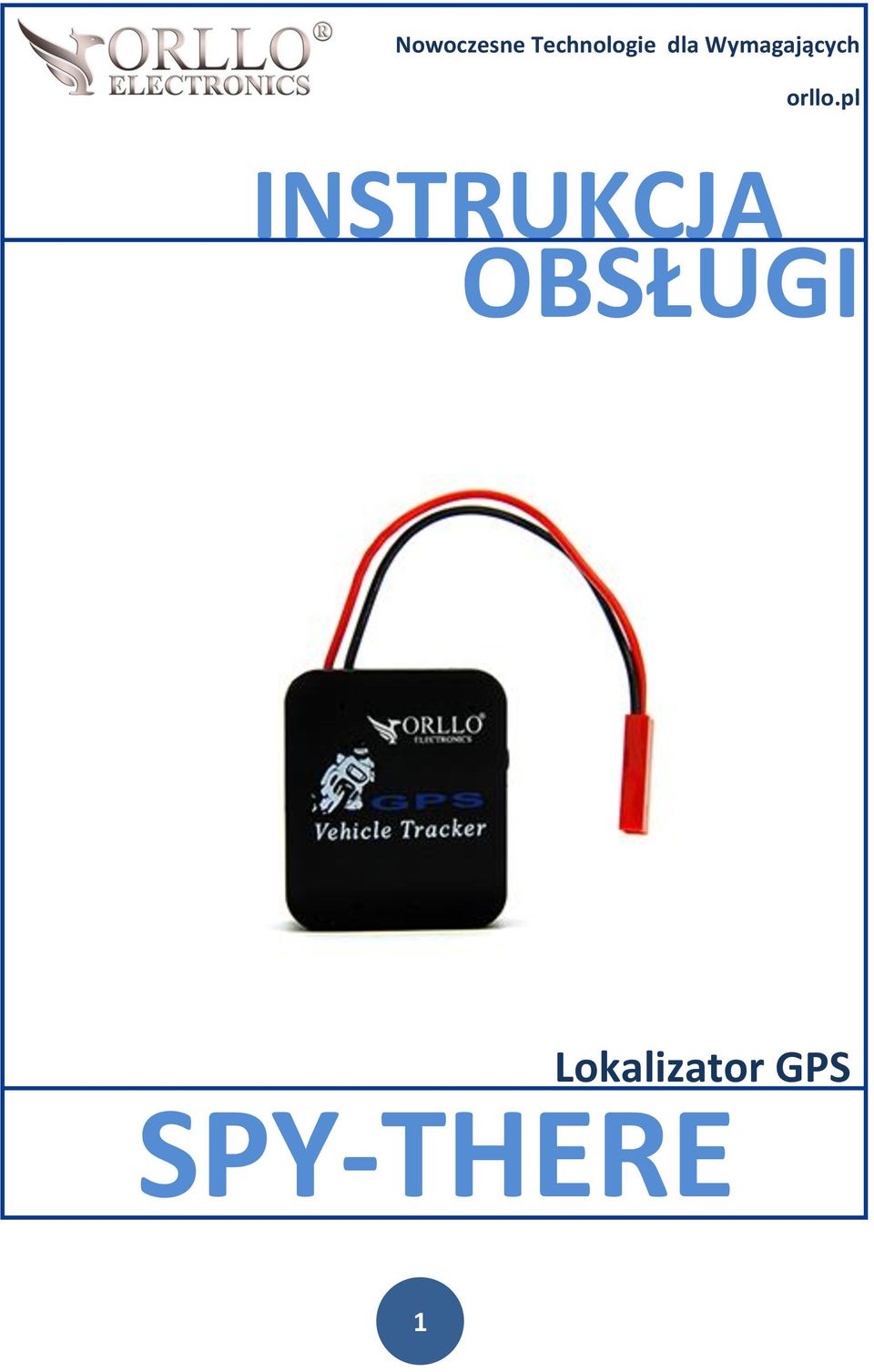

1 Nowoczesne Technologie dla Wymagających orllo.pl INSTRUKCJA OBSŁUGI Lokalizator GPS SPY-THERE 1

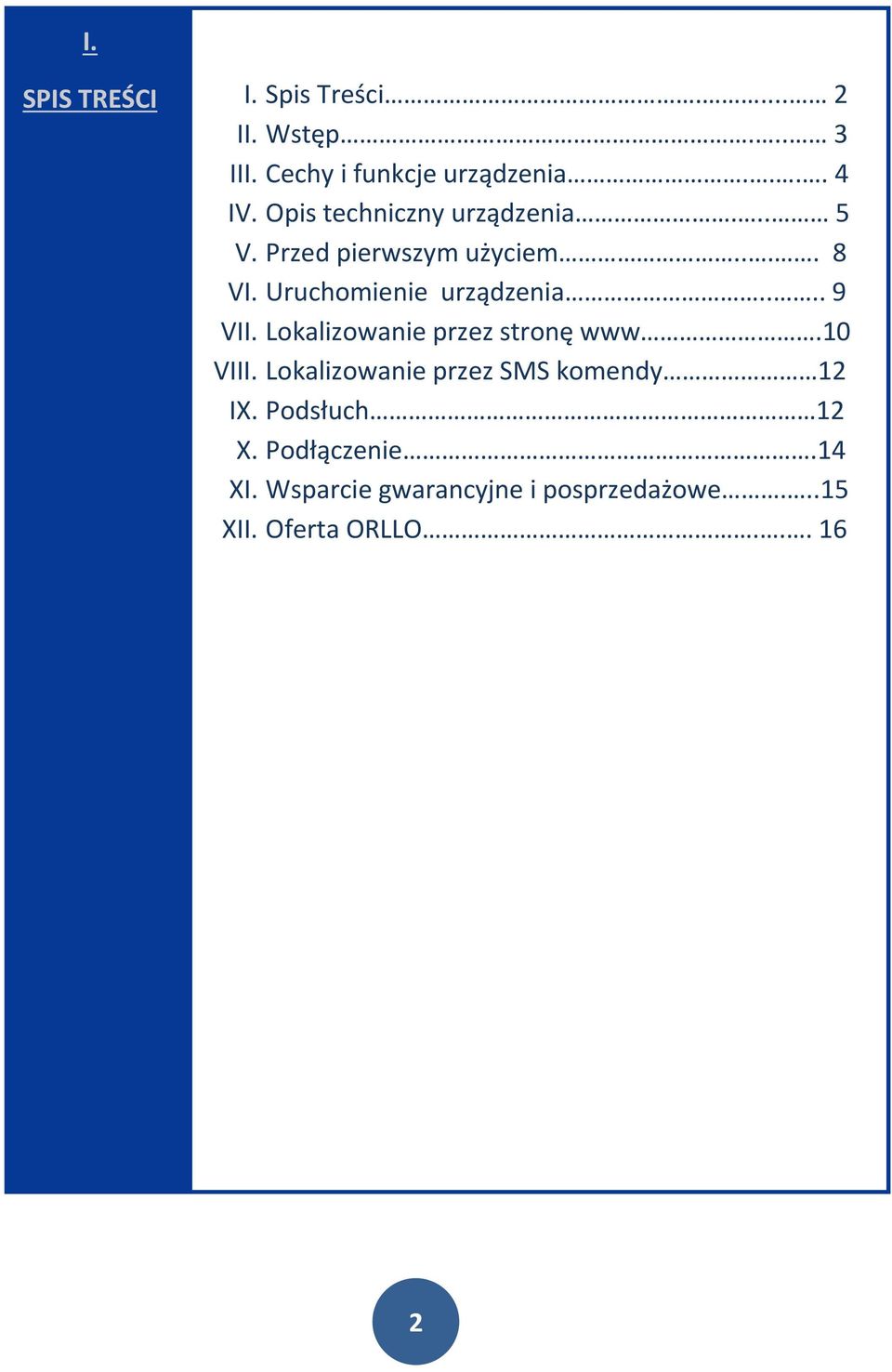

2 I. SPIS TREŚCI: SPIS TREŚCI I. Spis Treści II. Wstęp... 3 III. Cechy i funkcje urządzenia IV. Opis techniczny urządzenia... 5 V. Przed pierwszym użyciem VI. Uruchomienie urządzenia VII. Lokalizowanie przez stronę VIII. Lokalizowanie przez SMS komendy 12 IX. Podsłuch 12 X. Podłączenie.14 XI. Wsparcie gwarancyjne i posprzedażowe...15 XII. Oferta ORLLO

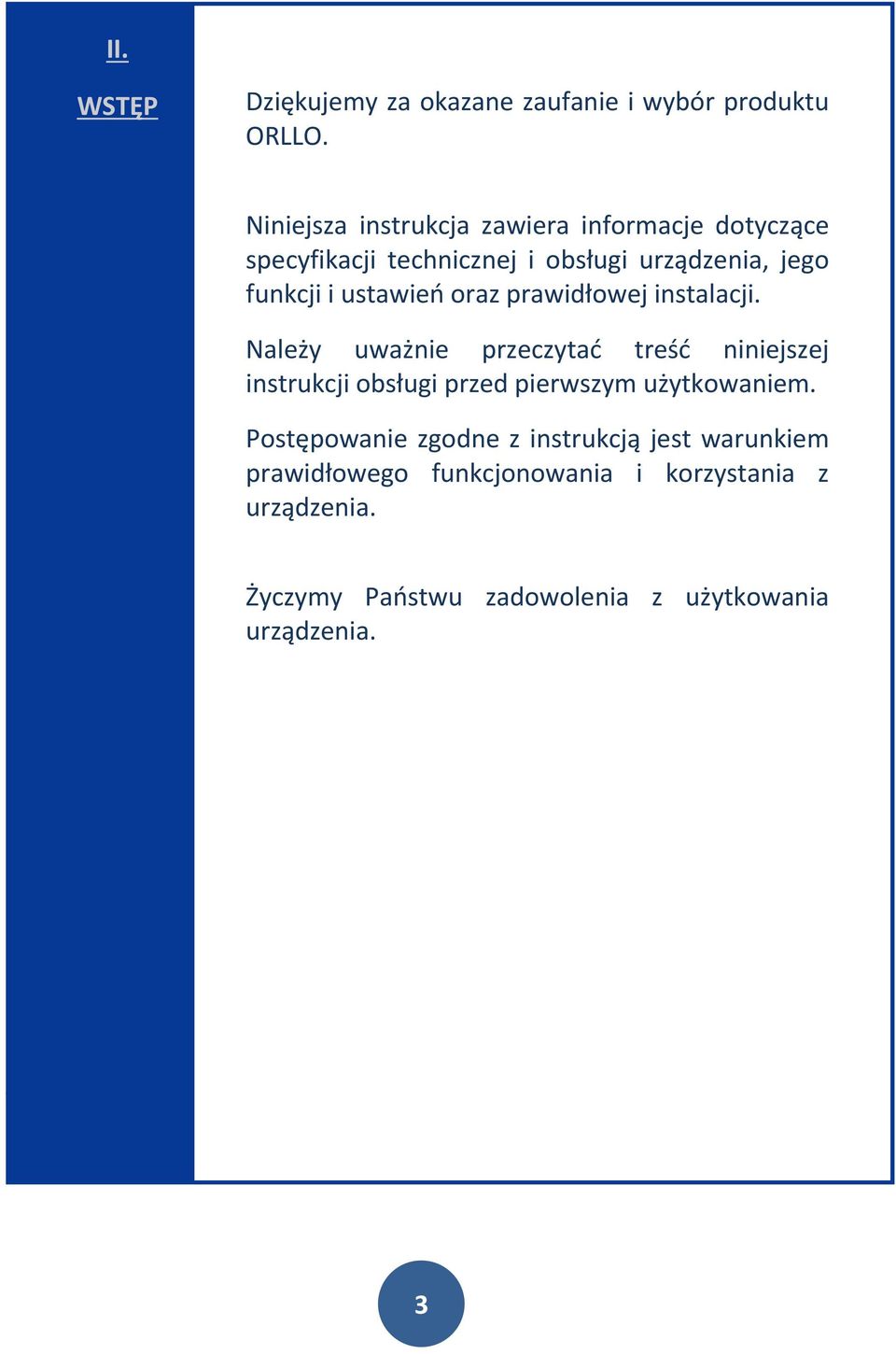

3 II. I. WSTĘP WSTĘP: Dziękujemy za okazane zaufanie i wybór produktu ORLLO. Niniejsza instrukcja zawiera informacje dotyczące specyfikacji technicznej i obsługi urządzenia, jego funkcji i ustawień oraz prawidłowej instalacji. Należy uważnie przeczytać treść niniejszej instrukcji obsługi przed pierwszym użytkowaniem. Postępowanie zgodne z instrukcją jest warunkiem prawidłowego funkcjonowania i korzystania z urządzenia. Życzymy Państwu zadowolenia z użytkowania urządzenia. 3

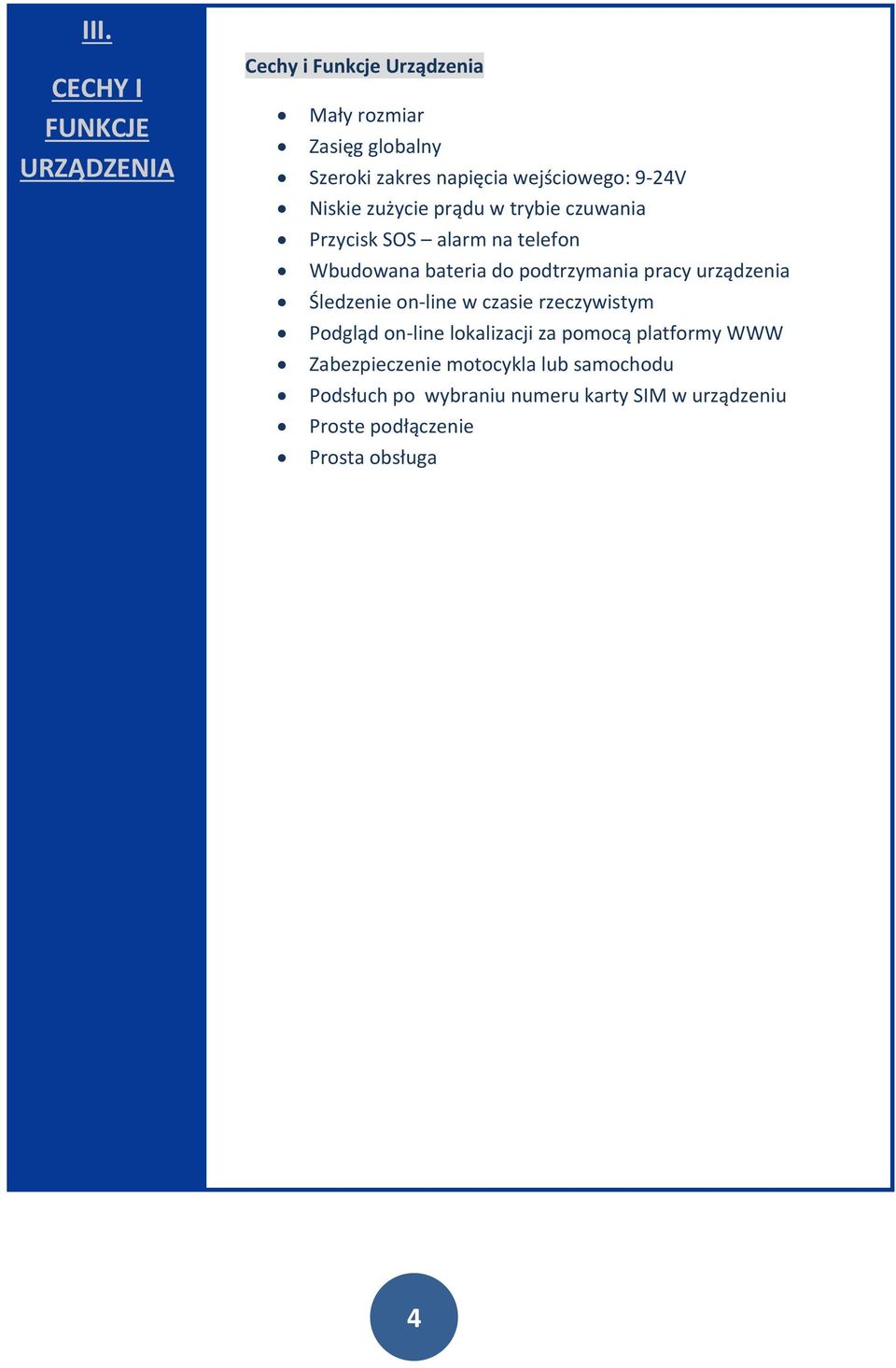

4 III. II. CECHY I FUNKCJE CECHY URZĄDZENIA ORAZ FUNKCJE URZĄDZENIA Cechy i Funkcje Urządzenia Mały rozmiar Zasięg globalny Szeroki zakres napięcia wejściowego: 9-24V Niskie zużycie prądu w trybie czuwania Przycisk SOS alarm na telefon Wbudowana bateria do podtrzymania pracy urządzenia Śledzenie on-line w czasie rzeczywistym Podgląd on-line lokalizacji za pomocą platformy WWW Zabezpieczenie motocykla lub samochodu Podsłuch po wybraniu numeru karty SIM w urządzeniu Proste podłączenie Prosta obsługa 4

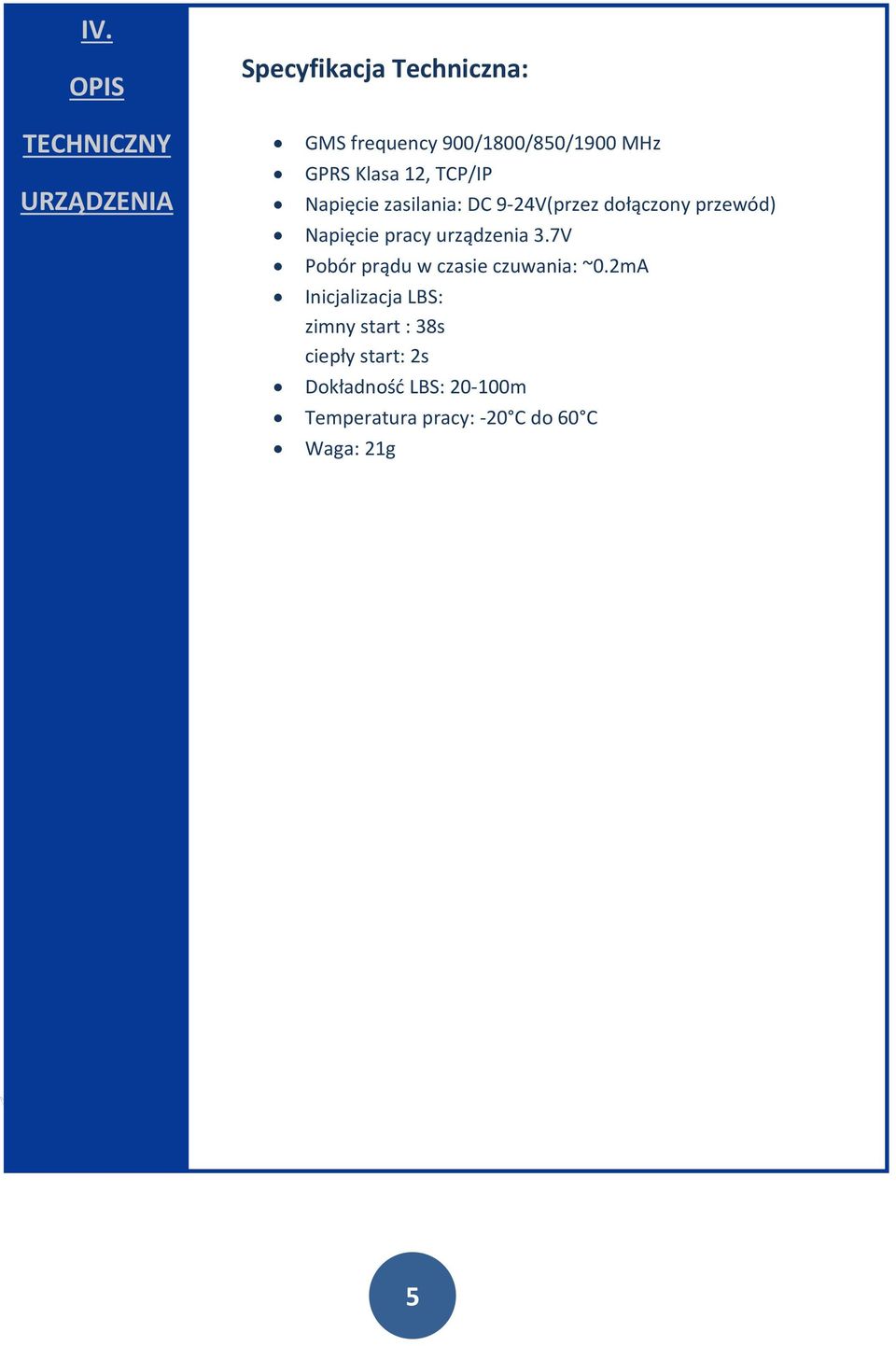

5 IV. OPIS III. TECHNICZNY OPIS URZĄDZENIA TECHNICZNY URZĄDZENIA Specyfikacja Techniczna: GMS frequency 900/1800/850/1900 MHz GPRS Klasa 12, TCP/IP Napięcie zasilania: DC 9-24V(przez dołączony przewód) Napięcie pracy urządzenia 3.7V Pobór prądu w czasie czuwania: ~0.2mA Inicjalizacja LBS: zimny start : 38s ciepły start: 2s Dokładność LBS: m Temperatura pracy: -20 C do 60 C Waga: 21g 5

6 IV. IV. OPIS OPIS TECHNICZNY TECHNICZNY URZĄDZENIA URZĄDZENIA 6

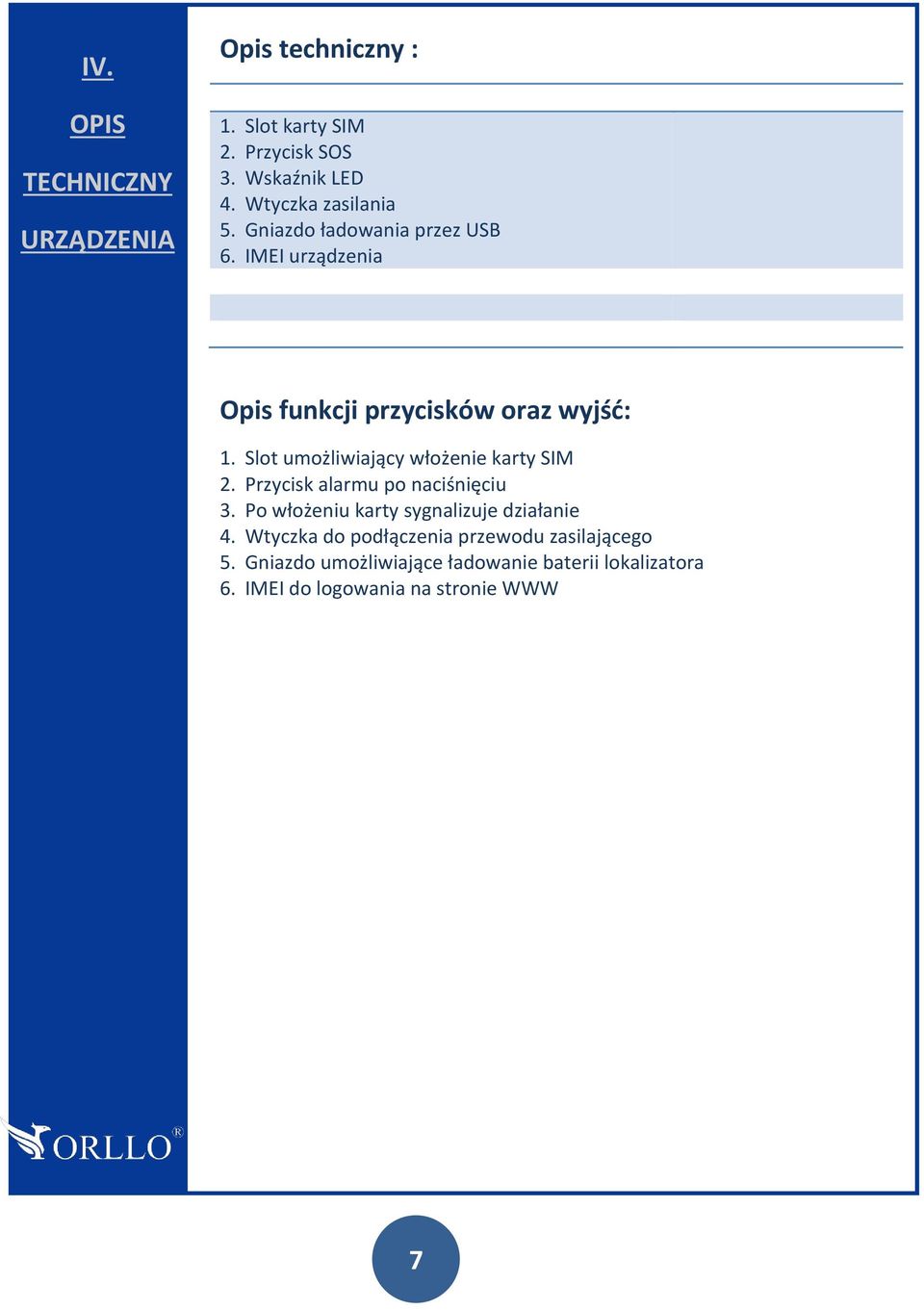

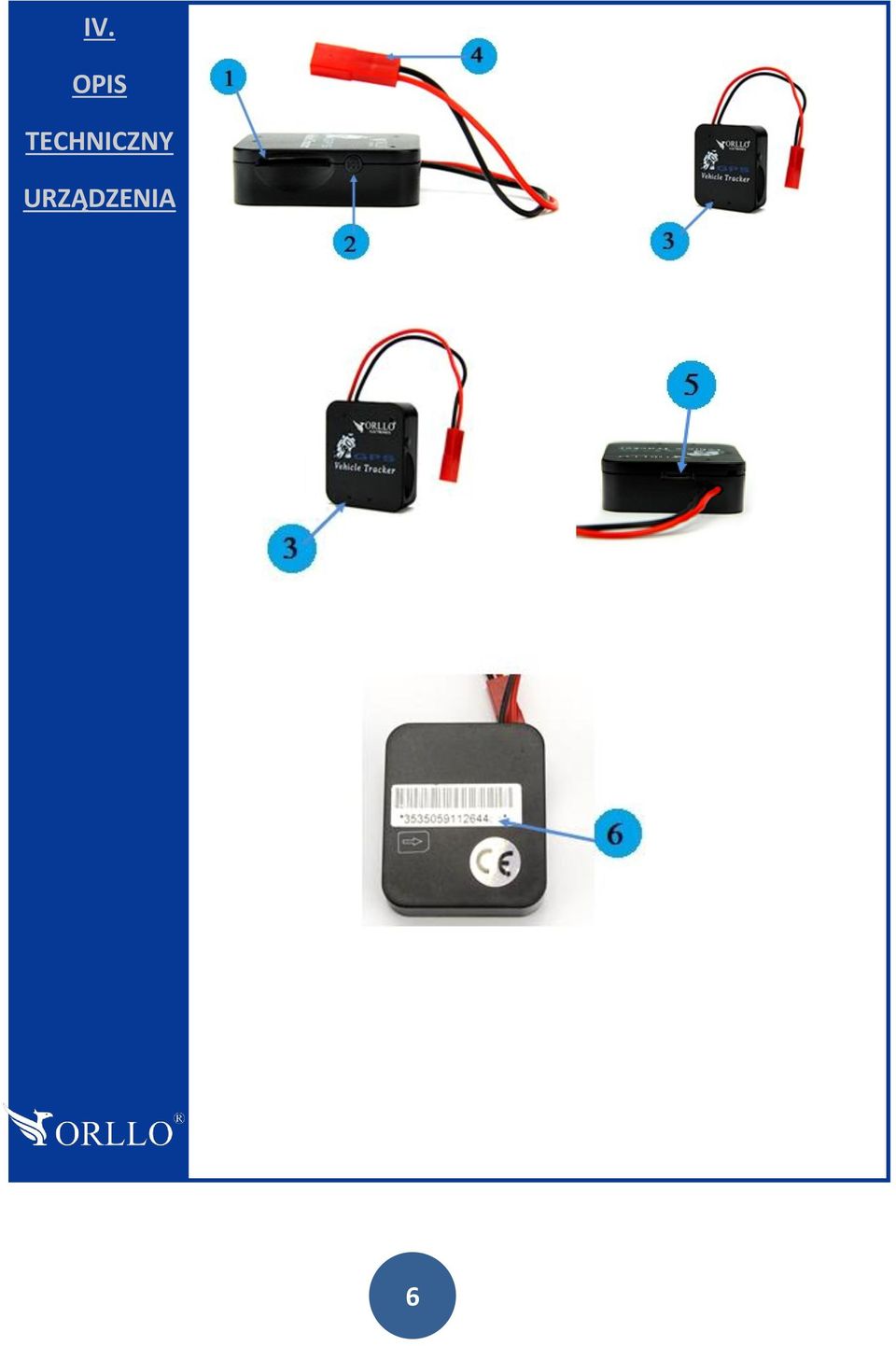

7 IV. OPIS TECHNICZNY URZĄDZENIA Opis techniczny : 1. Slot karty SIM 2. Przycisk SOS 3. Wskaźnik LED 4. Wtyczka zasilania 5. Gniazdo ładowania przez USB 6. IMEI urządzenia Opis funkcji przycisków oraz wyjść: 1. Slot umożliwiający włożenie karty SIM 2. Przycisk alarmu po naciśnięciu 3. Po włożeniu karty sygnalizuje działanie 4. Wtyczka do podłączenia przewodu zasilającego 5. Gniazdo umożliwiające ładowanie baterii lokalizatora 6. IMEI do logowania na stronie WWW 7

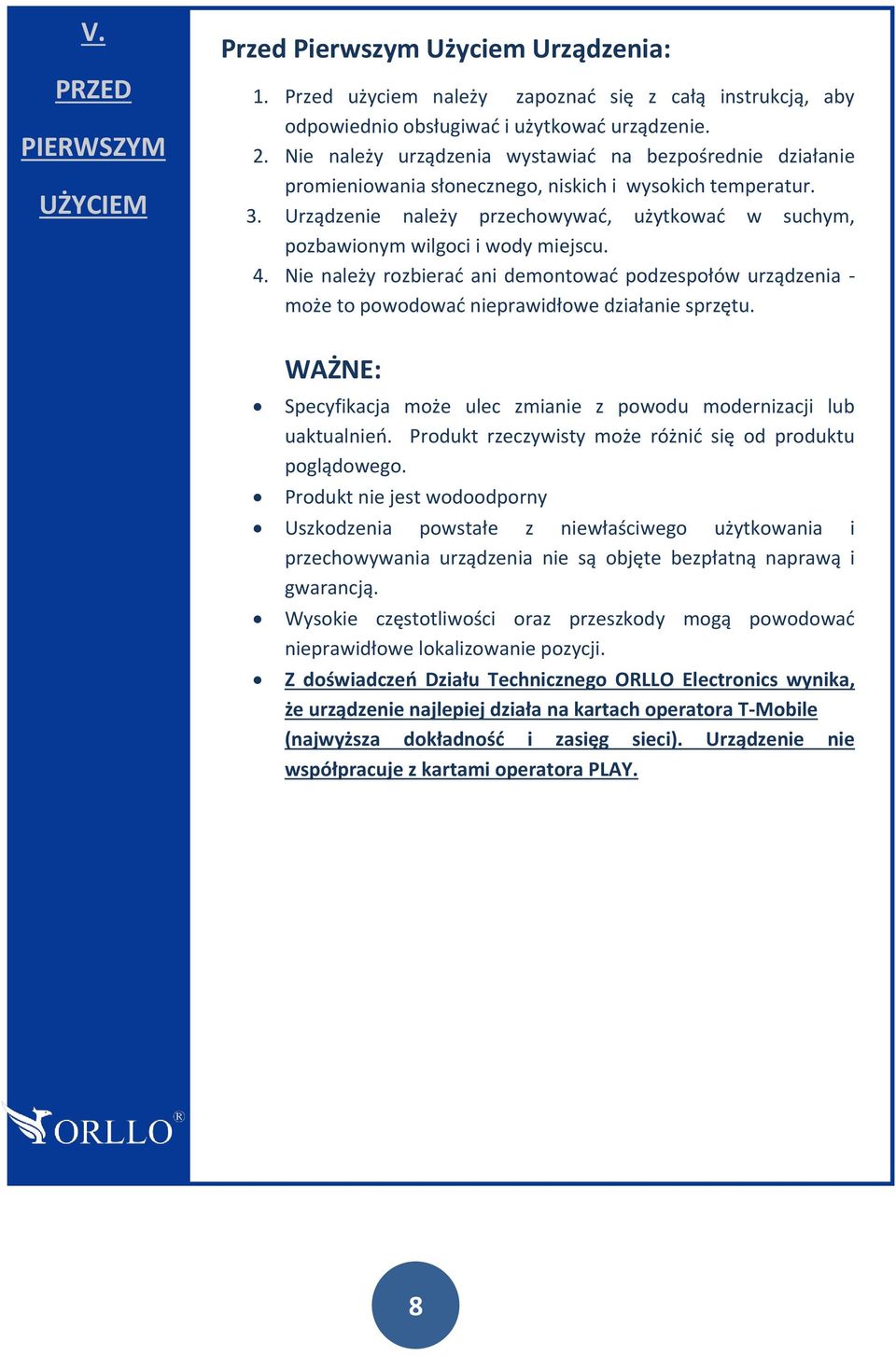

8 V. PRZED PIERWSZYM UŻYCIEM Przed Pierwszym Użyciem Urządzenia: 1. Przed użyciem należy zapoznać się z całą instrukcją, aby odpowiednio obsługiwać i użytkować urządzenie. 2. Nie należy urządzenia wystawiać na bezpośrednie działanie promieniowania słonecznego, niskich i wysokich temperatur. 3. Urządzenie należy przechowywać, użytkować w suchym, pozbawionym wilgoci i wody miejscu. 4. Nie należy rozbierać ani demontować podzespołów urządzenia - może to powodować nieprawidłowe działanie sprzętu. WAŻNE: Specyfikacja może ulec zmianie z powodu modernizacji lub uaktualnień. Produkt rzeczywisty może różnić się od produktu poglądowego. Produkt nie jest wodoodporny Uszkodzenia powstałe z niewłaściwego użytkowania i przechowywania urządzenia nie są objęte bezpłatną naprawą i gwarancją. Wysokie częstotliwości oraz przeszkody mogą powodować nieprawidłowe lokalizowanie pozycji. Z doświadczeń Działu Technicznego ORLLO Electronics wynika, że urządzenie najlepiej działa na kartach operatora T-Mobile (najwyższa dokładność i zasięg sieci). Urządzenie nie współpracuje z kartami operatora PLAY. 8

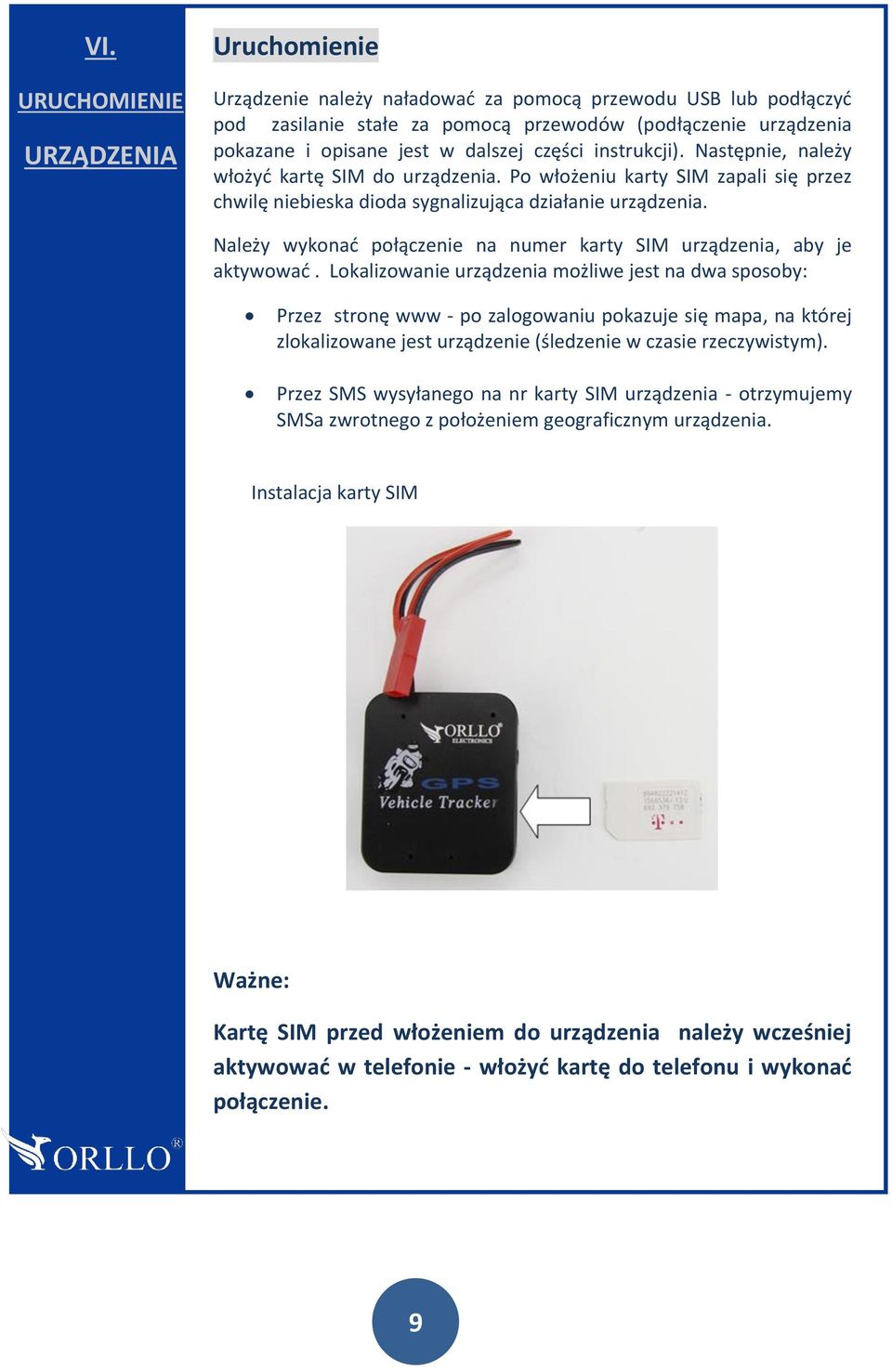

9 VI. URUCHOMIENIE URZĄDZENIA Uruchomienie Urządzenie należy naładować za pomocą przewodu USB lub podłączyć pod zasilanie stałe za pomocą przewodów (podłączenie urządzenia pokazane i opisane jest w dalszej części instrukcji). Następnie, należy włożyć kartę SIM do urządzenia. Po włożeniu karty SIM zapali się przez chwilę niebieska dioda sygnalizująca działanie urządzenia. Należy wykonać połączenie na numer karty SIM urządzenia, aby je aktywować. Lokalizowanie urządzenia możliwe jest na dwa sposoby: Przez stronę www - po zalogowaniu pokazuje się mapa, na której zlokalizowane jest urządzenie (śledzenie w czasie rzeczywistym). Przez SMS wysyłanego na nr karty SIM urządzenia - otrzymujemy SMSa zwrotnego z położeniem geograficznym urządzenia. Instalacja karty SIM Ważne: Kartę SIM przed włożeniem do urządzenia należy wcześniej aktywować w telefonie - włożyć kartę do telefonu i wykonać połączenie. 9

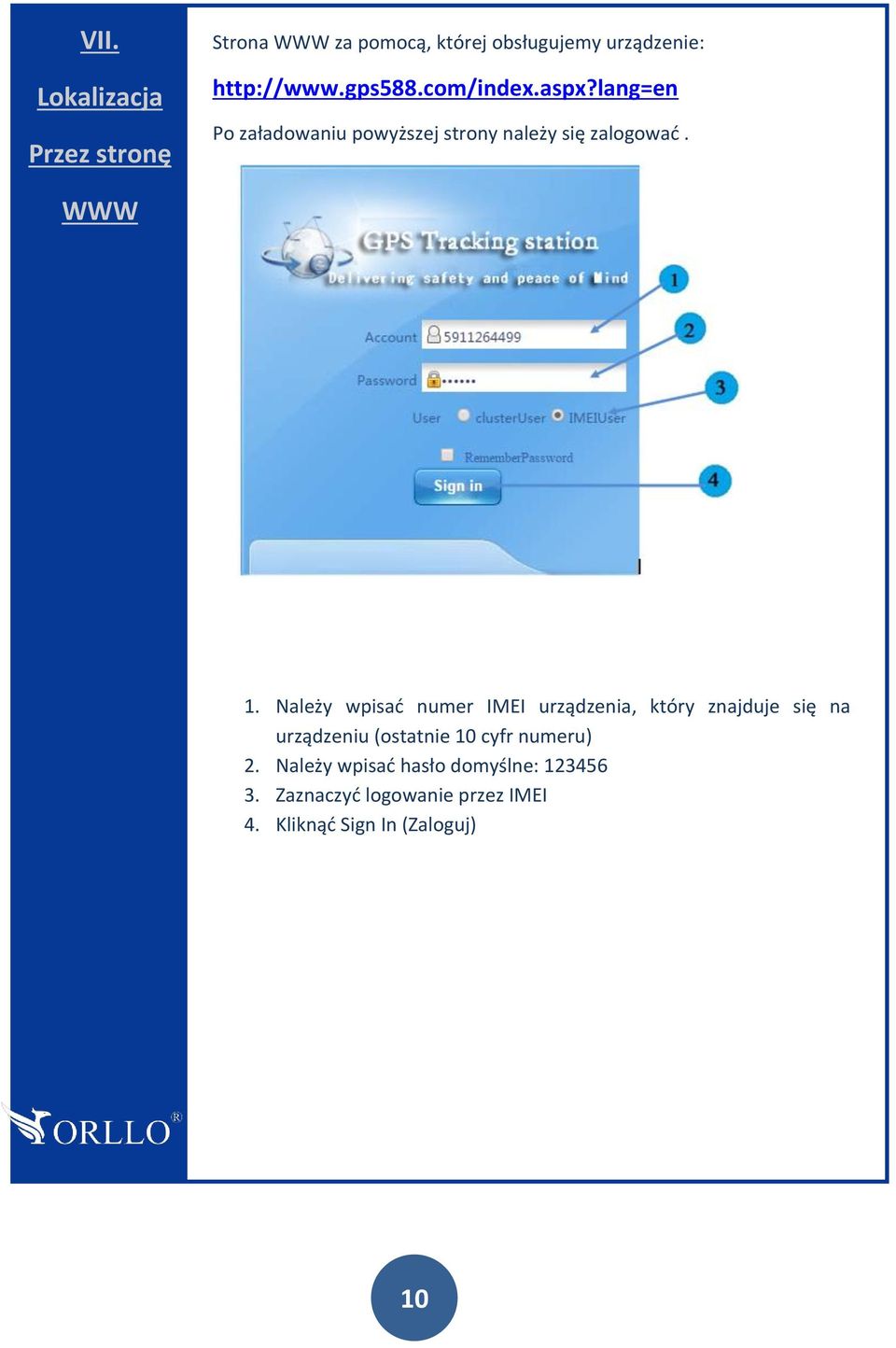

10 o VII. Lokalizacja Przez stronę Strona WWW za pomocą, której obsługujemy urządzenie: Po załadowaniu powyższej strony należy się zalogować. WWW 1. Należy wpisać numer IMEI urządzenia, który znajduje się na urządzeniu (ostatnie 10 cyfr numeru) 2. Należy wpisać hasło domyślne: Zaznaczyć logowanie przez IMEI 4. Kliknąć Sign In (Zaloguj) 10

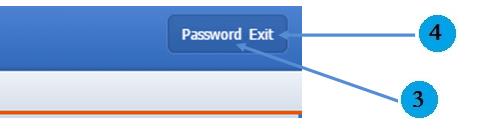

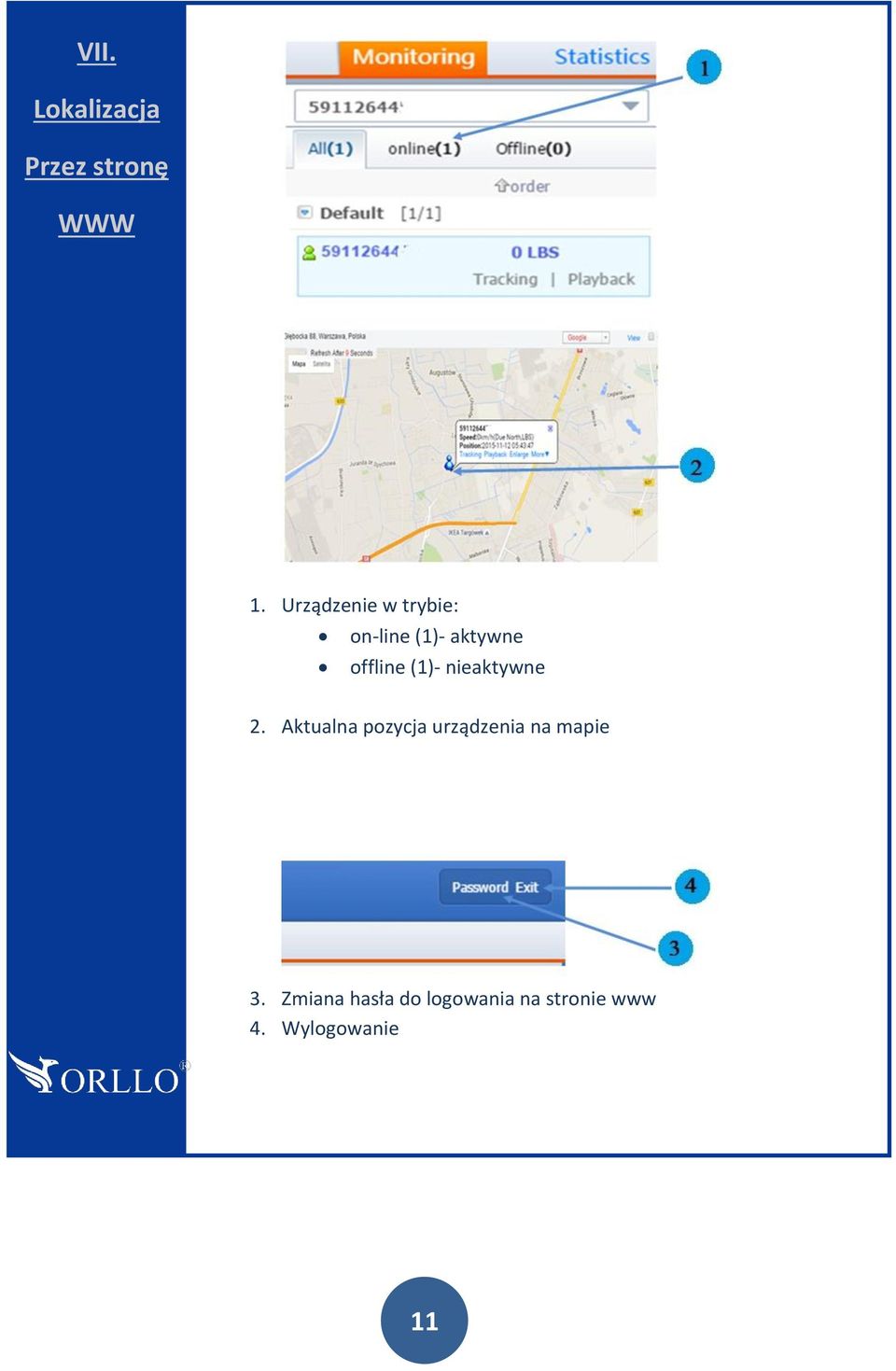

11 VII. Lokalizacja Przez stronę WWW 1. Urządzenie w trybie: on-line (1)- aktywne offline (1)- nieaktywne 2. Aktualna pozycja urządzenia na mapie 3. Zmiana hasła do logowania na stronie www 4. Wylogowanie 11

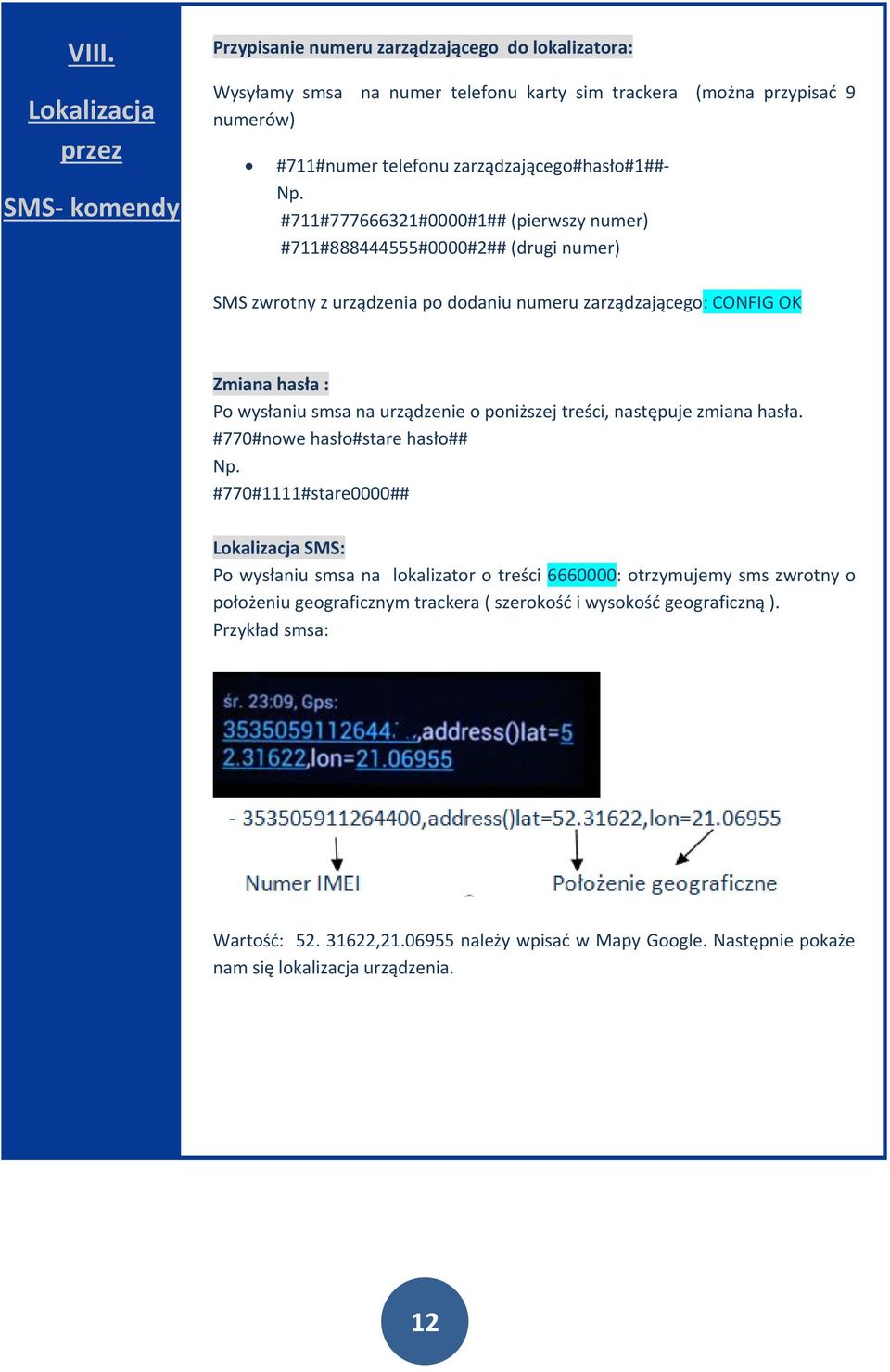

12 VIII. Lokalizacja przez SMS- komendy Przypisanie numeru zarządzającego do lokalizatora: Wysyłamy smsa na numer telefonu karty sim trackera (można przypisać 9 numerów) #711#numer telefonu zarządzającego#hasło#1##- Np. #711# #0000#1## (pierwszy numer) #711# #0000#2## (drugi numer) SMS zwrotny z urządzenia po dodaniu numeru zarządzającego: CONFIG OK Zmiana hasła : Po wysłaniu smsa na urządzenie o poniższej treści, następuje zmiana hasła. #770#nowe hasło#stare hasło## Np. #770#1111#stare0000## Lokalizacja SMS: Po wysłaniu smsa na lokalizator o treści : otrzymujemy sms zwrotny o położeniu geograficznym trackera ( szerokość i wysokość geograficzną ). Przykład smsa: Wartość: , należy wpisać w Mapy Google. Następnie pokaże nam się lokalizacja urządzenia. 12

13 VIII. Lokalizacja przez Lokalizacja SMS: Po wysłaniu smsa na numer lokalizator o treści : otrzymujemy sms zwrotny z linkiem, który przekierowuje do zdjęcia z lokalizacją trackera. Np. SMS- komendy Przekierowanie do mapy: IX. Podsłuch Gdy zadzwonimy pod numer telefonu karty SIM urządzenia następuje automatyczne odebranie rozmowy i podsłuch z urządzenia. 13

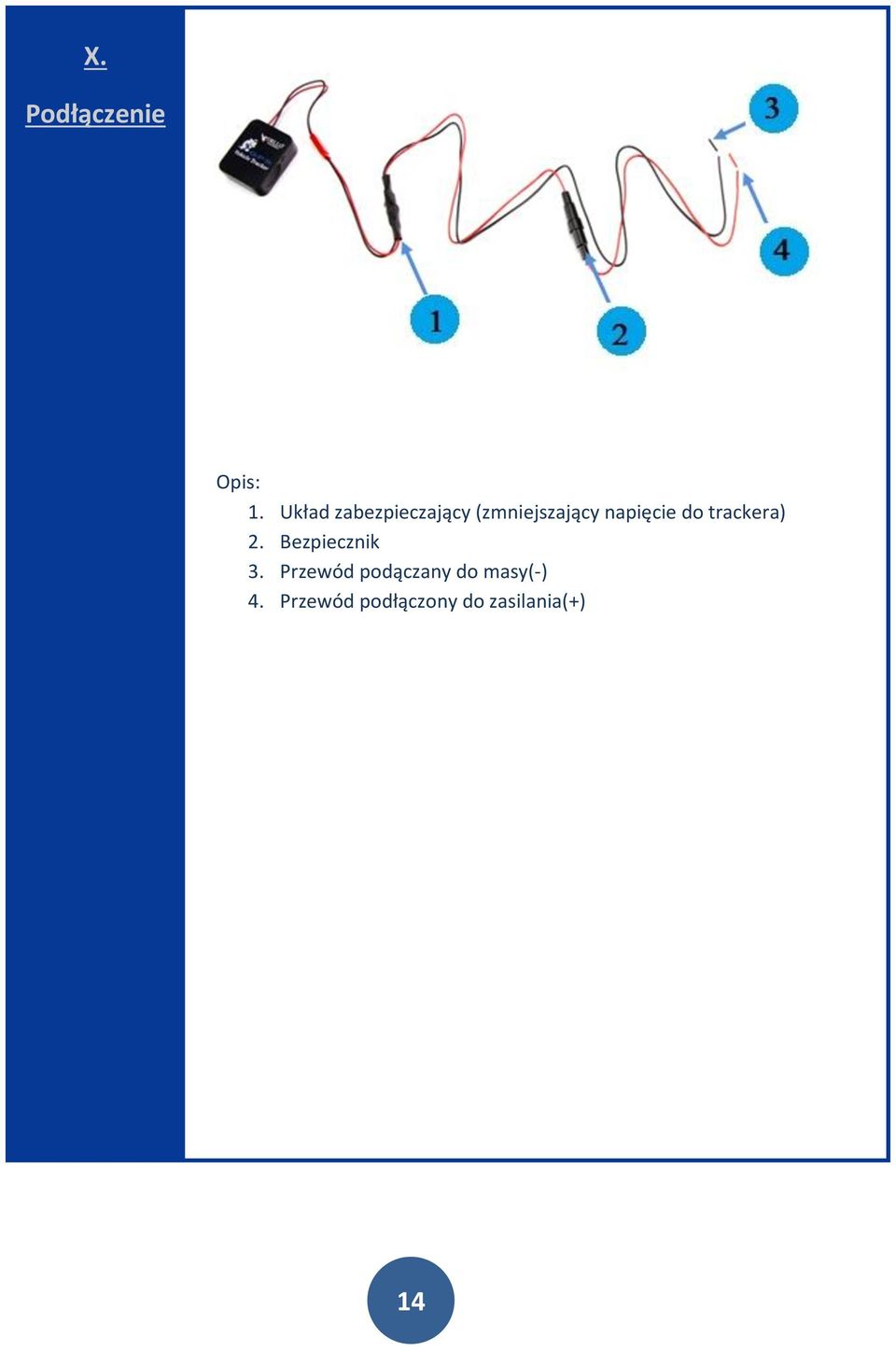

14 X. Podłączenie Opis: 1. Układ zabezpieczający (zmniejszający napięcie do trackera) 2. Bezpiecznik 3. Przewód podączany do masy(-) 4. Przewód podłączony do zasilania(+) 14

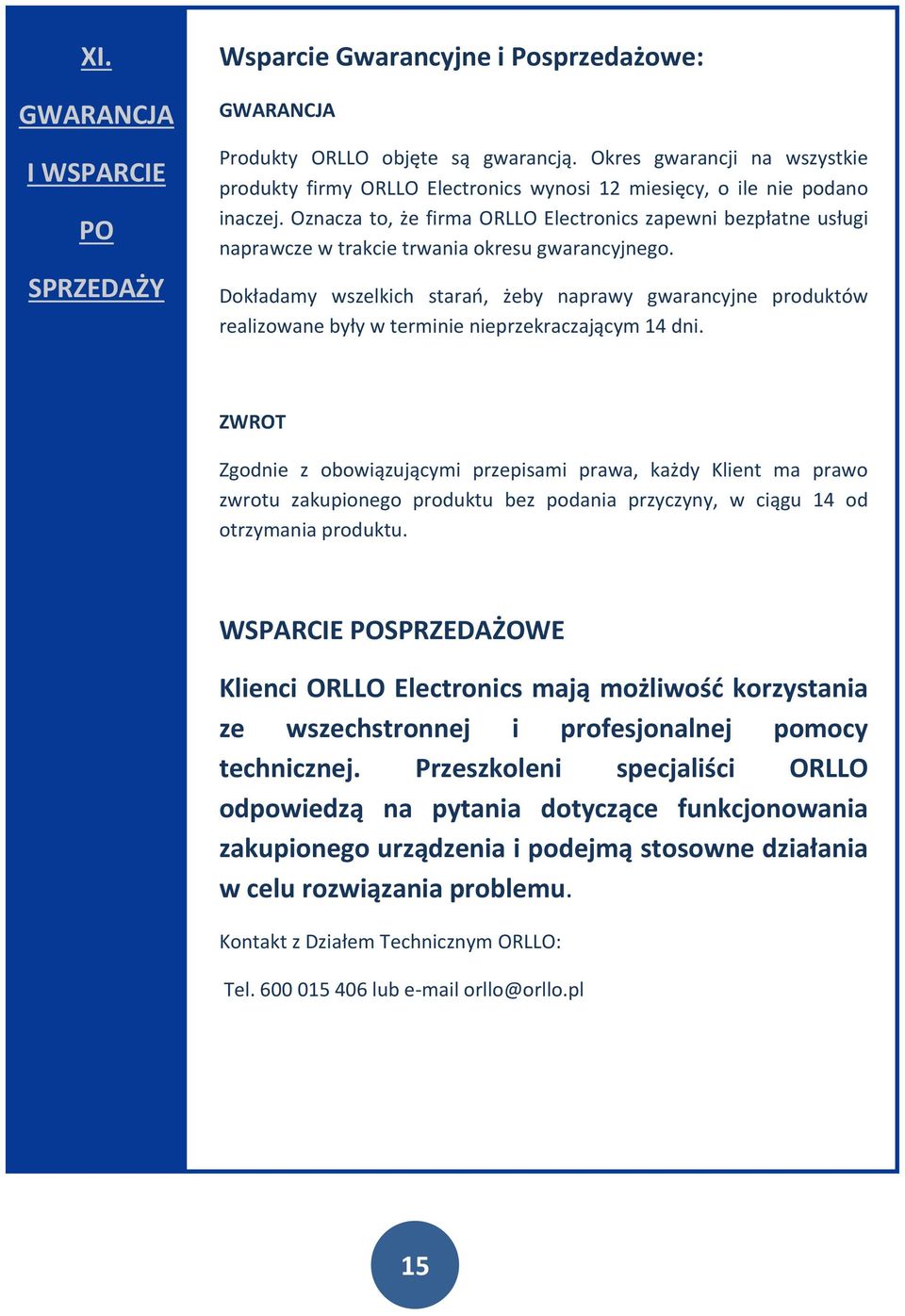

15 XI. GWARANCJA I WSPARCIE PO SPRZEDAŻY Wsparcie Gwarancyjne i Posprzedażowe: GWARANCJA Produkty ORLLO objęte są gwarancją. Okres gwarancji na wszystkie produkty firmy ORLLO Electronics wynosi 12 miesięcy, o ile nie podano inaczej. Oznacza to, że firma ORLLO Electronics zapewni bezpłatne usługi naprawcze w trakcie trwania okresu gwarancyjnego. Dokładamy wszelkich starań, żeby naprawy gwarancyjne produktów realizowane były w terminie nieprzekraczającym 14 dni. ZWROT Zgodnie z obowiązującymi przepisami prawa, każdy Klient ma prawo zwrotu zakupionego produktu bez podania przyczyny, w ciągu 14 od otrzymania produktu. WSPARCIE POSPRZEDAŻOWE Klienci ORLLO Electronics mają możliwość korzystania ze wszechstronnej i profesjonalnej pomocy technicznej. Przeszkoleni specjaliści ORLLO odpowiedzą na pytania dotyczące funkcjonowania zakupionego urządzenia i podejmą stosowne działania w celu rozwiązania problemu. Kontakt z Działem Technicznym ORLLO: Tel lub orllo@orllo.pl 15

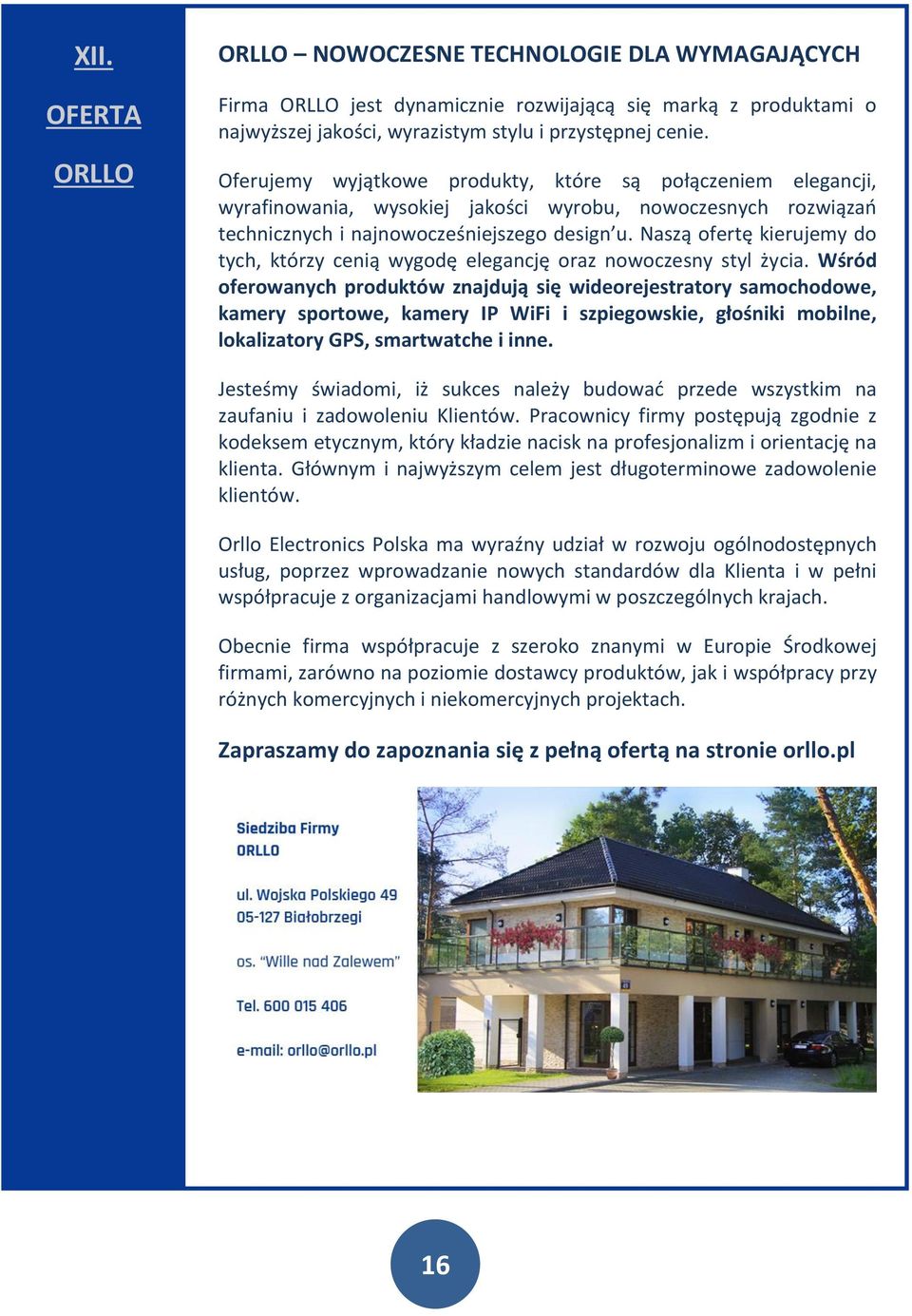

16 XII. OFERTA ORLLO ORLLO NOWOCZESNE TECHNOLOGIE DLA WYMAGAJĄCYCH Firma ORLLO jest dynamicznie rozwijającą się marką z produktami o najwyższej jakości, wyrazistym stylu i przystępnej cenie. Oferujemy wyjątkowe produkty, które są połączeniem elegancji, wyrafinowania, wysokiej jakości wyrobu, nowoczesnych rozwiązań technicznych i najnowocześniejszego design u. Naszą ofertę kierujemy do tych, którzy cenią wygodę elegancję oraz nowoczesny styl życia. Wśród oferowanych produktów znajdują się wideorejestratory samochodowe, kamery sportowe, kamery IP WiFi i szpiegowskie, głośniki mobilne, lokalizatory GPS, smartwatche i inne. Jesteśmy świadomi, iż sukces należy budować przede wszystkim na zaufaniu i zadowoleniu Klientów. Pracownicy firmy postępują zgodnie z kodeksem etycznym, który kładzie nacisk na profesjonalizm i orientację na klienta. Głównym i najwyższym celem jest długoterminowe zadowolenie klientów. Orllo Electronics Polska ma wyraźny udział w rozwoju ogólnodostępnych usług, poprzez wprowadzanie nowych standardów dla Klienta i w pełni współpracuje z organizacjami handlowymi w poszczególnych krajach. Obecnie firma współpracuje z szeroko znanymi w Europie Środkowej firmami, zarówno na poziomie dostawcy produktów, jak i współpracy przy różnych komercyjnych i niekomercyjnych projektach. Zapraszamy do zapoznania się z pełną ofertą na stronie orllo.pl 16
