INSTRUKCJA OBSŁUGI GNIAZDKO SMART WI-FI

Transkrypt

1 INSTRUKCJA OBSŁUGI GNIAZDKO SMART WI-FI

2 Dziękujemy za okazane zaufanie i wybór produktu ORLLO. Niniejsza instrukcja zawiera informacje dotyczące specyfikacji technicznej i obsługi urządzenia, jego funkcji i ustawień oraz prawidłowej instalacji. Należy uważnie przeczytać treść niniejszej instrukcji obsługi przed pierwszym użytkowaniem. Postępowanie zgodne z instrukcją jest warunkiem prawidłowego funkcjonowania i korzystania z urządzenia. Życzymy Państwu zadowolenia z użytkowania urządzenia. 1

3 Specyfikacja Techniczna: Standard komunikacji WIFI: IEEE802.11b/g/n Częstotliwość: 2,4GHz Procesor: ESP8266 Max obciążenie: 2200W Napięcie wejściowe: V Napięcie wyjściowe: V Max prąd: 10A Zasięg sieci wewnętrznej urządzenia do 20m (na otwartej przestrzeni) Materiał: ABS Temperatura pracy: -10~55 C Wilgotność <90% Waga: 98g 2

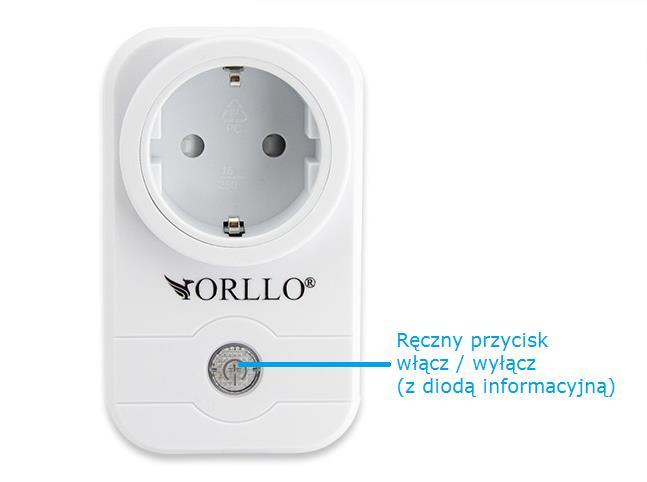

4 OPIS TECHNICZNY 3

5 Przed Pierwszym Użyciem Urządzenia: 1. Przed użyciem należy zapoznać się z całą instrukcją, aby odpowiednio obsługiwać i użytkować urządzenie. 2. Urządzenia nie należy wystawiać na bezpośrednie działanie promieniowania słonecznego ani wysokich temperatur. 3. Urządzenie należy przechowywać, użytkować w suchym, pozbawionym wilgoci i wody miejscu. Temp użytkowania -10 do Nie należy rozbierać ani demontować podzespołów urządzenia - może to powodować nieprawidłowe działanie sprzętu. Gdy sprzęt działa nieprawidłowo należy go odesłać do serwisu. WAŻNE: Specyfikacja może ulec zmianie z powodu modernizacji lub uaktualnień. Produkt rzeczywisty może różnić się od produktu podglądowego. Maksymalna odległość zasięgu WIFI na otwartej przestrzeni to 20 m. W budynku odległość zasięgu będzie mniejsza, zależna od przeszkód, które ograniczają sygnał. Jeśli gniazdko Wi-Fi nie chce działać na sieci WIFI lub nie chce się połączyć, sprawdź wprowadzone hasło routera. Gniazdko Wi-Fi należy stosować wyłącznie w suchych pozbawionych wilgoci pomieszczeniach. Dodawanie gniazdka do sieci może się odbyć tylko gdy gniazdko jest nieaktywne tzn. gdy dioda na przycisku pulsuje co 0,5 lub 3 sekundy. Aby zresetować gniazdko należy przytrzymać przycisk na gniazdku przez ok 10 sek. i odczekać aż dioda zacznie pulsować (w razie potrzeby należy powtórzyć czynność) UWAGA: informacja dla użytkowników gniazdek bez bolca uziemiającego( występowały różne wersje ) Uziemienie urządzenia nie jest realizowane standardowo przez bolec uziemiający (gniazdko typu E ). Aby posiadać uziemienie należy posiadać gniazdko z bocznym uziemieniem tzw. gniazdko typu F pokazane poniżej. 4

6 Używanie gniazdka za pomocą urządzeń mobilnych Możliwość obsługi na telefonie z system ios oraz Android. Aplikacja na system Android dostępna jest w sklep GOOGLE PLAY nazwą ORLLO IP oraz pod adresem: ORLLO IP Aplikacja na system IOS dostępna jest na stronie APP STORE pod nazwą ORLLO IP: Jeśli w telefonie mamy zainstalowaną aplikację do odczytywania QR kodów, możemy zbliżyć telefon do poniższych kodów, które automatycznie przekierują nas do pobierania aplikacji ORLLO IP. Przykładowa aplikacja do odczytywania QR kodów w sklepie PLAY to: Skaner QR kodów 5

7 Używanie gniazdka za pomocą urządzeń mobilnych Po zainstalowaniu i włączeniu aplikacji na telefon ukazuje nam się panel logowania. Należy przejść do Szybkiej rejestracji, a następnie wprowadzić (wymyśloną) nazwę konta oraz podać (wymyślone) hasło. Następnie, za pomocą wprowadzonego konta i hasła należy się zalogować do aplikacji. 6

8 Przed dodaniem urządzenia do aplikacji, musimy je wpiąć do gniazdka sieciowego (230V), a przycisk na urządzeniu powinien migać na niebiesko. Gniazdko Wi-Fi, może pracować w dwóch trybach: Połączone za pośrednictwem routera do sieci domowej (Praca w chmurze możliwość sterowania z każdego miejsca z dostępem do internetu [również przez sieć GSM]) Połączone bezpośrednio gniazdka z telefonem (Praca tylko w zasięgu gniazdka ok. 20m) Uwaga Aby uruchomić aplikacje ORLLO IP musimy mieć dostęp do Internetu (Wi-Fi lub mobilnego) 7

9 Dodawanie gniazdka do sieci domowej Wi-Fi (z routerem) Telefon należy połączyć w ustawieniach z siecią Wi-Fi routera, na której ma pracować gniazdko. 1) Po pomyślnym zarejestrowaniu należy dodać gniazdko do aplikacji ORLLO IP. W tym celu w aplikacji należy wybrać [ ], a następnie zaznaczyć gniazdko. 2) Dalej należy wpisać właściwą sieć Wi-Fi oraz podać jej hasło. Jeśli telefon jest połączony z daną siecią Wi-Fi nazwa sieci powinna zostać wpisana automatycznie 8

10 3) Następnie należy przejść do ustawień sieci Wi-Fi w naszym telefonie klikając na Bezpośrednio do i wybrać sieć gniazdka zaczynająca się od EIIE.XXXXXXX, hasło sieci Wi-Fi gniazdka to : ) Po połączeniu należy wrócić do aplikacji ORLLO IP i nacisnąć [Gotowe przejdź dalej]. Nastąpi wyszukiwanie gniazdka. Kiedy gniazdko zostanie znalezione należy wybrać dodaj kamerę(w tym przypadku gniazdko). 9

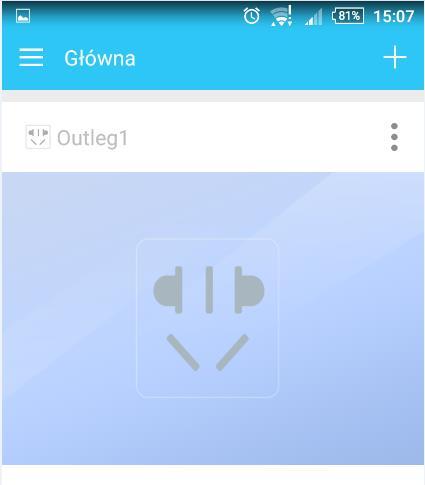

11 5) Gniazdko zostało dodane do aplikacji: OBSŁUGA GNIAZDKA WI-FI Sterowanie (włączanie/wyłączanie) urządzeniem odbywa się za pośrednictwem kliknięcia w symbol gniazdka. Gniazdko otwarte świeci się w kolorze niebieskim, zamknięte w kolorze szarym. Równocześnie podczas sterowania gniazdkiem przez aplikacje, przycisk przy gniazdku powinien zapalać się analogicznie do aplikacji. 10

12 HARMONOGRAM WŁĄCZANIA/WYŁĄCZANIA Ze względu na niestabilną pracę harmonogramu gniazdka WI-Fi, funkcja ta została usunięta. Informacja na temat bezpieczeństwa: 1. Dbałość o urządzenie gwarantuje bezawaryjną pracę i zmniejszy ryzyko uszkodzenia urządzenia. 2. Trzymaj urządzenie z dala od nadmiernej wilgoci i ekstremalnych temperatur. 3. Nie narażaj urządzenia na bezpośrednie działanie promieni słonecznych lub silnego promieniowania ultrafioletowego przez dłuższy czas. 4. Nie umieszczaj niczego na urządzeniu ani nie upuszczaj przedmiotów na urządzenie. 5. Nie upuszczaj urządzenia ani nie narażaj go na silne wstrząsy. 6. Nie narażaj urządzenia na nagłe i silne zmiany temperatury. Może to spowodować kondensację wilgoci wewnątrz jednostki, która może uszkodzić urządzenie. W przypadku kondensacji wilgoci należy całkowicie wysuszyć urządzenie. 7. Uważaj, aby nie siedzieć na urządzeniu, gdy znajduje się w tylnej kieszeni spodni itp. 8. Nigdy nie czyść urządzenia przy włączonym zasilaniu. Użyj miękkiej, niestrzępiącej się szmatki zwilżonej wodą, aby przetrzeć powierzchnię urządzenia. 9. Nigdy nie próbuj rozmontowywać, naprawiać ani modyfikować urządzenia. Demontaż, modyfikacja lub próba naprawy mogą spowodować uszkodzenie urządzenia, a nawet obrażeń ciała lub uszkodzenia mienia. 10. Nie przechowywać urządzenia, jego części oraz akcesoriów w pobliżu łatwopalnych cieczy, gazów ani materiałów wybuchowych. 11. Nie uruchamiaj urządzenia, jeśli przewód zasilający jest uszkodzony. 12. Nie uruchamiaj urządzenia, jeśli pokrywa obudowy jest zdjęta. 13. Instaluj urządzenie tylko w miejscach zapewniających dobrą wentylację. 11

13 Informacja o systemie zbierania zużytego sprzętu elektrycznego i elektronicznego. 1. Zostaw zużyty sprzęt w sklepie, w którym kupujesz nowe urządzenie. Każdy sklep ma obowiązek nieodpłatnego przyjęcia starego sprzętu jeśli kupimy w nim nowy sprzęt tego samego rodzaju i pełniący tą samą funkcję. 2. Zostaw małogabarytowy zużyty sprzęt w dużym markecie bez konieczności kupowania nowego. Sklepy o powierzchni sprzedaży sprzętu przeznaczonego dla gospodarstw domowych wynoszącej min. 400 m 2 są zobowiązane do nieodpłatnego przyjęcia w tej jednostce lub w jej bezpośredniej bliskości zużytego sprzętu pochodzącego z gospodarstw domowych, którego żaden z zewnętrznych wymiarów nie przekracza 25 cm, bez konieczności zakupu nowego sprzętu przeznaczonego dla gospodarstw domowych. 3. Oddaj zużyty sprzęt elektryczny i elektroniczny w miejscu dostawy. Dystrybutor, dostarczając nabywcy sprzęt przeznaczony dla gospodarstw domowych, zobowiązany jest do nieodpłatnego odbioru zużytego sprzętu pochodzącego z gospodarstw domowych w miejscu dostawy tego sprzętu, o ile zużyty sprzęt jest tego samego rodzaju i pełnił te same funkcje co sprzęt dostarczony. 4. Odnieś zużyty sprzęt do punktu zbierania. Informację o najbliższej lokalizacji znajdziecie Państwo na gminnej stronie internetowej lub tablicy ogłoszeń urzędu gminny, a także na stronie internetowej 5. Zostaw sprzęt w punkcie serwisowym. Jeżeli naprawa sprzętu jest nieopłacalna lub niemożliwa ze względów technicznych, serwis jest zobowiązany do nieodpłatnego przyjęcia tego urządzenia. Zebrany w ten sposób sprzęt trafia do specjalistycznych zakładów przetwarzania, gdzie w pierwszej kolejności zostaną usunięte z niego składniki niebezpieczne. Pozostałe elementy zostaną poddane procesom odzysku i recyklingu. Każde urządzenie zasilane prądem lub bateriami powinno być oznakowane symbolem przekreślonego kosza. Symbol przekreślonego kosza na śmieci umieszczony na sprzęcie, opakowaniu lub dokumentach do niego dołączonych oznacza, że produktu nie wolno wyrzucać łącznie z innymi odpadami. Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do wyznaczonego punktu zbiórki w celu właściwego jego przetworzenia. Oznakowanie informuje jednocześnie, że sprzęt został wprowadzony do obrotu po dniu 13 sierpnia 2005 r. 1. Nie wolno wyrzucać zużytego sprzętu łącznie z innymi odpadami! Grożą za to kary pieniężne.. 2. Odpowiednie postępowanie ze zużytym sprzętem zapobiega potencjalnym, negatywnym konsekwencjom dla środowiska naturalnego i ludzkiego zdrowia. 3. Jednocześnie oszczędzamy naturalne zasoby naszej Ziemi wykorzystując powtórnie surowce uzyskane z przetwarzania sprzętu. 12
