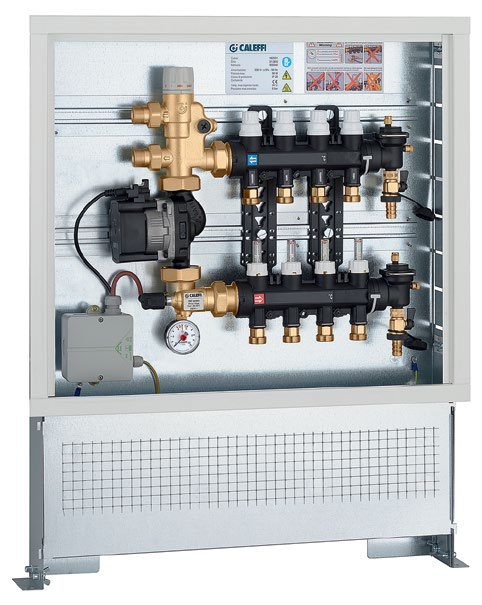

1 Zespół regulacyjny-regulacja stałotemperaturowa Seria 8 9/7 PL ACCREDITED ISO 9 FM Funkcja Zespół regulacyjny przystosowany jest do współpracy z rozdzielaczami w instalacjach płaszczyznowych. Urządzenie ma za zadanie utrzymać stałą temperaturę czynnika zasilającego poszczególne pętle ogrzewania płaszczyznowego. Temperatura medium jest regulowana za pomocą termostatycznego trójdrogowego zaworu mieszającego z wbudowany czujnikiem. Dokumentacja uzupełniająca ūū Karta tech. Zespół rozdzielaczy kompozytowych dla instalacji płaszczyznowych seria 7. Zakres produktów Kod 8.AL Zespół regulacyjny z rozdzielaczem zamontowany w skrzynce z pompą UPM Auto L -7 - regulacja stałotemperaturowa Specyfikacja techniczna Materiały Układ regulacji z trójdrogowym zaworem mieszającym Korpus: mosiądz EN 98 CB7S Głowica: mosiądz EN CWN Element zamykający: PSU Uszczelnienia: EPDM Element zasilania Korpus: mosiądz EN 98 CB7S Wykonanie Medium: woda, roztwory glikolu Maks. stężenie glikolu: % Zakres nastawy temperatury: Dokładność: ± Maks. ciśnienie pracy: 9 Max. working pressure: kpa ( bar) Min. ciśnienie pracy: 8 kpa (,8 bar) Nastawa ciśnienia różnicowego obejścia (kod 8, opcja): kpa (. mm sł.w.) Skala termometru LCD: Skala manometru: 8 bar Przyłącza: do układu regulacyjnego: / GZ (ISO 8-) ze złączkami wyjścia pętli: / do połączenia z adapterem kod 78 rozstaw: mm rozstaw pomiędzy przyłączami obiegu pierwotnego: mm Wykres charakterystyki obejścia różnicowego Δp (mm sł.w.) Δp (kpa),,,, Przepływ (l/min) (m /h)

2 c on fo rme no L r me IS P E S L/MI N L/MI N Safety thermostat Nastawa fabryczna: ± Stopień ochrony: IP Przyłącze elektryczne: A / V Schemat połączeń elektrycznych Charakterystyka pompy H (m c.a.) 7 UPM AUTO L -7 (kpa) 7 TB Termostat bezpieczeństwa Termostat pokojowy L V N Strona użytkownika Wysokowydajna pompa: model UPM AUTO L -7 Korpus: żeliwo GG /,,, G (m /h) Zasilanie elektryczne: V - / Hz Maks. wilgotność otoczenia: 9% Maks. temperatura otoczenia: 7 Stopień ochrony: IP Długość montażowa: mm Przyłącza pompy: / GW (ISO 8-) z nakrętką Uwaga: może pracować w trybie stałego lub proporcjonalnego utrzymania ciśnienia w zależności od aktualnych wymagań instalacji. Dodatkowe informacje znajdują się w załączonej instrukcji montażu i obsługi. Wymiary wyjść 9 wyjść wyjść Kod Ilość wyjść A 8CAL 8DAL 8EAL 8FAL 8GAL 8HAL 8IAL 8LAL 8MAL 8NAL 8OAL

3 Serie 8 P max ba r T set Alimentazione V bar norme ISPESL 8 CALEFFI Elementy składowe Z KOTŁA Rozdzielacz powrotny z wbudowanymi zaworami odcinającymi. DO KOTŁA Z INSTALACJI ENTR ATA Rozdzielacz zasilania z wbudowanymi zaworami równoważącymi z przepływomierzami. Obejście różnicowe (opcja, kod 8). INSTALACJI ENTR ATA c onforme CL. Zakończenie rozdzielacza z automatycznym zaworem odpowietrzającym i zaworem napełniania/spustu.. Termostatyczny zawór trójdrogowy z wbudowanym czujnikiem. Wysokowydajna pompa UPM AUTO L -7. Miejsce do montażu zaworu spustowego. Termostat bezpieczeństwa. Manometr. Skrzynka elektryczna Schemat hydrauliczny Termometr cyfrowy T Termostat pokojowy ZZK PDK TB PZI TB T Termostat bezpieczeństwa Termostatyczny zawór trójdrogowy Manometr Miejsce do montażu zaworu spustowego ZI

4 Zasada działania Elementem regulującym w termostatycznym zaworze mieszającym jest czujnik temperatury () całkowicie zanurzony w przewodzie wyjścia zmieszanej wody (). Rozszerzając się i kurcząc ustala w sposób ciągły odpowiednią proporcję pomiędzy wodą ciepłą dopływając z kotła i wodą powracającą z instalacji. Regulacja odbywa się dzięki tłokowi (), który przesuwa się w specjalnym cylindrze umieszczonym pomiędzy doprowadzeniem wody ciepłej () i wody powracającej z instalacji(). Również wtedy, gdy zmienia się temperatura wody z kotła lub zmienia się obciążenie cieplne w instalacji mieszacz automatycznie reguluje natężenie przepływu po to, by uzyskać żądaną temperaturę. OBIEG PIERWOTNY Szczegóły konstrukcyjne Korpus układu regulacji Korpus układu regulacji wykonany jest jako pojedynczy element z przyłączami obiegu pierwotnego i wtórnego. Specjalnie ukształtowany kanalik wewnętrzny doprowadza czynnik powracający z instalacji do elementu regulacyjnego. Rozmiary urządzenia zostały zoptymalizowana, co ułatwia jego montaż w instalacji. Zredukowane straty ciśnienia Trójdrogowy zawór mieszający wyposażony jest w element zamykający który działa na specjalnie ukształtowane otwory doprowadzające czynnik grzewczy. Taka budowa zapewnia wysoki przepływ przy zmniejszonych wymiarach zachowując dokładną kontrolę CALEFFI ARRIVO temperatury. CALDAIA Materiał zapobiegający osadzaniu się zanieczyszczeń Materiały zastosowane do budowy zaworu mieszającego zmniejszają ryzyko osadzania się kamienia. Wszystkie części główne mieszacza takie jak element zamykający, RITORNO gniazdo zaworu i prowadnice wykonane są ze specjalnego materiału zapobiegającego osadzaniu się kamienia, który posiada niski współczynnik CALDAIAprzyczepności. Czujnik termostatyczny o małej bezwładności cieplnej. Czujnik termostatyczny charakteryzuje się niską bezwładnością cieplną, dzięki czemu szybko reaguje na zmianę parametrów czynnika zasilającego, co skraca czas zadziałania zaworu. Regulacja temperatury i blokada Pokrętło regulacyjne pozwala na ustawienie temperatury między położeniem min i max jednym pełnym obrotem (). Ponadto zawór jest wyposażony w mechanizm blokujący nastawę temperatury w wybranym położeniu. OBIEG PIERWOTNY 7 7 OBIEG WTÓRNY Element zasilania Element wykonany jest jako pojedynczy z wymaganymi przyłączami dla termostatu bezpieczeństwa i manometru. OBIEG WTÓRNY Mod. Dep. RITORNO IMPIANTO Blokada regulacji Przy użyciu pokrętła możliwe jest zablokowanie temperatury na uprzednio ustawionej wartości. W tym celu należy odkręcić śrubę mocującą, która znajduje się w górnej części pokrętła, odkręcić pokrętło i umiejscowić je w ten sposób, by wewnętrzna część zablokowała się w występie korpusu. Serie 8 Pmax bar Tset Alimentazione V Termostat bezpieczeństwa Zalecamy podłączenie termostatu bezpieczeństwa tak aby zasilanie zostało odcięte w przypadku osiągnięcia temperatury załączenia. Aby to wykonać należy podłączyć przewodami dwa termostaty bezpieczeństwa do źródła ciepła i stworzyć elektryczną pętle pomiędzy dwoma stykami na płycie dla urządzeń 8 wcześniej podłączonej do termostatu bezpieczeństwa. bar c onforme norme ISPESL CL. 8

5 con form e no rme I SPES L con f orm e no rm e I SP ES L Schemat zastosowania ze zmienną prędkością obrotową Zawór trójdrogowy Zawór termostatyczny Zawór powotny Zawór odcinający Zegar TA Termostat pokojowy Zawór różnicowy

6 SPECYFIKACJA PODSUMOWUJĄCA Seria 8 Zespół regulacyjny-regulacja stałotemperaturowa. Przyłącza do układu regulacyjnego / GZ (ISO 8-) ze złączkami. Przyłącza obiegów /" do połączenia z adapterem kod 78. Medium woda i roztwory glikolu; maksymalne stężenie glikolu %. Zakres nastawy temperatury. Maksymalna temperatura dla obiegu pierwotnego 9. Maksymalne ciśnienie pracy kpa ( bar). Minimalne ciśnienie pracy 8 kpa (,8 bar). Nastawa obejścia różnicowego (opcja, kod 8) kpa. Skala termometru LCD 8. Skala manometru bar. W komplecie: rozdzielacz zasilania z wyjściami (od do ) korpus z PAGF, zawór równoważący z przepływomierzem ze skalą l/min; rozdzielacz powrotny z wyjściami (od do ) korpus z PAGF, zawory odcinające. Układ regulacyjny z termostatycznym trójdrogowym zaworem mieszającym, korpus i głowica z mosiądzu, element zamykający z PSU, uszczelnienie z EPDM. Element zasilania z mosiądzu. Zasilanie elektryczne V - / Hz. Termostat bezpieczeństwa: nastawa fabryczna ±, stopień ochrony IP, przyłącze elektryczne A / V. Wysokowydajna pompa UPM AUTO L -7 Stopień ochrony IP. Zamontowany w lakierowane skrzynce stalowej. Z zamknięciem wciskowym. Głębokość regulowana od do mm, ze wspornikami podłogowymi regulowanymi w zakresie 7 do mm. Zastrzegamy sobie prawo do wprowadzania zmian w produktach i zmian ich danych technicznych zawartych w niniejszej publikacji w jakimkolwiek czasie, bez wcześniejszego powiadomienia. Caleffi Poland Sp. z o.o. - Kraków ul. Walarego Sławka Telefon: info.pl@caleffi.pl Copyright 7 Caleffi
