Kod Regulator różnicy ciśnienia: Zawór odcinający i wstępnej regulacji 01250/15 PL. seria Funkcja

Transkrypt

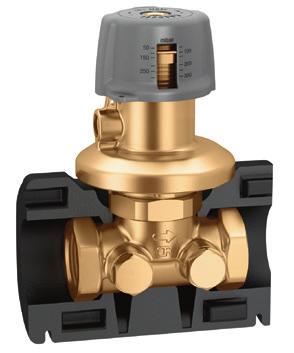

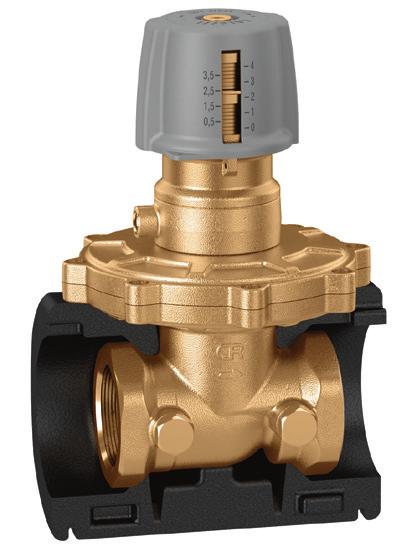

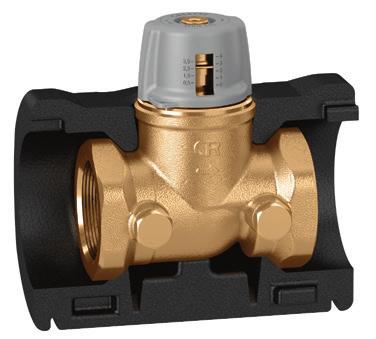

1 Regulator różnicy ciśnienia Zawór odcinający i wstępnej regulacji seria 0 ACCREDITED ISO 900 FM 6 00/ PL Funkcja Regulator różnicy ciśnienia utrzymuję stałą, nastawioną wartość różnicy ciśnienia pomiędzy dwoma punktami obiegu hydraulicznego. Zawór równoważący (zawór odcinający i wstępnej regulacji) reguluje przepływ czynnika termicznego doprowadzanego do obwodu/odgałęzienia w którym został zainstalowany regulator różnicy ciśnienia. Możliwość regulacji wartości ciśnienia różnicowego w zależności od określonego przepływu obliczeniowego zapobiega występowaniu zjawiska zbyt głośnej pracy zaworów termostatycznych oraz zbyt wysokich prędkości przepływu czynnika w systemach zmiennoprzepływowych. Regulator różnicy ciśnienia wraz z zaworem równoważącym mogą być stosowane w następujących systemach (typach instalacji): instalacje z pionami c.o. instalacje c.o. z kotłami kondensacyjnymi instalacje zasilanie z sieci ciepłowniczych instalacje zmiennoprzepływowe z dwudrogowymi zaworami termostatycznymi lub zaworami regulacyjnymi Zawory odcinające i wstępnej regulacji oraz regulatory różnicy ciśnienia dostarczane są z łupinami izolacyjnymi w celu zapewnienia optymalnej izolacji termicznej instalacji. Zakres produktów 0.. Regulator różnicy ciśnienia: średnice DN (/ ), DN (/ ), DN ( ), DN ( / ), DN 0 ( / ), DN 0 ( ); zakres Δp 0 kpa 0.. Regulator różnicy ciśnienia: średnice DN (/"), DN (/ ), DN (/ ), DN ( ), DN ( / ), DN 0 ( / ), DN 0 ( ); zakres Δp kpa Seria Zawór odcinający i wstępnej regulacji: średnice DN (/ ), DN (/ ), DN ( ), DN ( / ), DN 0 ( / ), DN 0 ( ) Specyfikacja techniczna Materiały Korpus regulator Δp: (DN DN DN ): stop mosiądzu odporny na odcynkowanie EN 6 CWN (DN DN 0 DN 0): stop mosiądzu odporny na odcynkowanie EN 98 C7S Korpus zaworu równoważącego: (DN DN DN ): stop mosiądzu odporny na odcynkowanie EN 6 CWN (DN DN 0): stop mosiądzu odporny na odcynkowanie EN 98 C7S (DN 0): stop mosiądzu odporny na odcynkowanie EN 98 CuZnSiP EN 98 C7S Trzpień, element zamykający: stop mosiądzu odporny na odcynkowanie EN 6 CWN Membrana regulatora Δp: EPDM Sprężyna regulatora Δp: stal nierdzewna (AISI 0) Uszczelnienia: EPDM Pokrętło: PA6G0 Rurka impulsowa: miedź Wykonanie Medium: woda, roztwory glikolu Max. stężenie glikolu: 0% Maskymalne ciśnienie pracy: seria : 6 bar seria 0 (DN DN DN ): 6 bar seria 0 (DN DN 0 DN 0): bar Zakres temperatury pracy: - C Maksymalne ciśnienie różnicowe membrany (seria 0): (DN DN DN ): 6 bar (DN DN 0 DN 0):, bar Regulowany zakres Δp: kod 00/0//70/80/9: 0 kpa (0 00 mbar) kod 00/0//70/80/9: kpa (0 0 mbar) Dokładność: ±% Przyłącza główne: /", /", ", /", /" GW (ISO 8-) rurka impulsowa: /8" (kompletne z adapterem /" GZ x /8" GW dla podłączenia zaworów serii ) moment dokręcenia: 7 N m króćce pomiarowe: /" GW (ISO 8-) z korkami Długość rurki impulsowej Ø mm:, m Specyfikacja techniczna izolacji Materiał: EPP Grubość: mm Gęstość: kg/m Przewodność cieplna: 0,07 W/(m K) w C Zakres temperatury pracy: - C Odporność ogniowa (UL 9): klasa HF Wymiary DN A D C A C D Waga (kg) /" /" 6 7 6, 6, ,79 0,9 0 0 /" /" , 0, 0. " 8, 69,8 " /" 9 7 9,98 70 /" 9 8, /" 76 9, 80 0 /" 86,6 0.9* 0 " 76 9, 90* 0 " 86,7 * bez izolacji DN A A C C Waga (kg)

2 Zasada działania Fragment instalacji jest regulowany za pomocą dwóch współdziałających ze sobą urządzeń: zaworu równoważącego oraz regulatora różnicy ciśnienia. Za pomocą rurki impulsowej, która łączy je ze sobą zawory kontrolują przepływ oraz ciśnienie różnicowe w fragmencie instalacji gdzie zostały zamontowane w odniesieniu do zmieniajacych się warunków pracy całego systemu. Zawór równoważący reguluje wartość przepływu za pomocą wyprofilowanego grzybka. Regulator różnicy ciśnienia pracuje proporcjonalnie utrzymując wstępnie nastawione ciśnienie różnicowe w przypadku wystąpienia zmiennego przepływu związanego na przykład z pracą zaworów termostatycznych. Sygnał ciśnienia zasilania dociera do górnej powierzchni membrany za pomocą łączącej rurki impulsowej (); sygnał ciśnienia powrotnego doprowadzany jest do dolnej powierzchni membrany za pomocą przejścia łączącego wewnątrz trzpienia regulacyjnego (). Siła generowana przez różnicę ciśnień na membranie naciska na trzpień elementu zamykającego () zamykając przejście czynnika na powrocie strefy układu do momentu, kiedy siła naporu membrany i przeciwnie skierowana siła nacisku sprężyny (6) osiągną równowagę na poziomie nastawionej wartości Δp. To jest wartość różnicy ciśnień, która jest utrzymywana na stałym poziomie pomiędzy zasilaniem i powrotem w układzie, nawet kiedy, według odwróconego procesu fizycznego, otwierają się zawory termostatyczne, aby zwiększyć natężenie przepływu do końcowych urządzeń grzewczych. Δp Charkterystyka pracy pompy Δp absorbowane przez regulator różnicy ciśnienia w obiegu Zawór termostatyczny Charakterystyka pracy instalacji 0% Przepływ Stopniowe zamykanie zaworów kontrolujacych temperaturę () w pomieszczeniach powoduje wzrost ciśnienia różnicowego pomiędzy zasilaniem a powrotem w fragmencie instalacji Dane konstrukcyjne Elementy wykonane ze stopu mosiądzu oraz stali nierdzewnej Korpus zaworu (7 8) oraz trzpień regulacyjny (9 ) wykonane są z stopu mosiądzu o wysokiej odporności na odcynkowanie. Sprężyna (6) wykonana jest z stali nierdzewnej. Użyte do budowy zaworu materiały zapobiegają zjawisku korozji oraz gwarantują niezawodne działanie w długim okresie czasu jak również pozwalają na pracę instalacji z roztworami glikolu. Łatwa procedura instalacji Regulator róznicy ciśnienia oraz zawór równoważący posiadają specyficzne rozwiązania opisane w punktach a), b), c) ułatwiające proces instalacji w systemie. W praktyce tego typu zawory często stosowane są w modernizowanych lub istniejących instalacjach. W takich przypadkach w miejscu montażu zaworów najczęściej jest bardzo mało miejsca, bądź miejsce montażu jest trudno dostępne, co utrudnia instalację oraz wykonanie nastaw. a) Zredukowane wymiary w zaworach serii 0 Zawór równoważący oraz regulator różnicy ciśnienia posiadają kompaktowe wymiary w całym zakresie średnic równocześnie elementy te posiadają wysoką dokładność, wydajność oraz szeroki zakres przepływu jak i regulowanego ciśnienia różnicowego. W zaworach z serii 0 zastosowane materiały oraz specjalna budowa pozwoliły na zmniejszennie wymiarów największych elementów występujących w tego typu urządzeniach dotyczy to głównie średnicy gniazda membrany ().

3 Przyłącza dla podłączenia króćców pomiarowych w zaworach serii 0 b) W zaworach o średnicach DN dla optymalnej pozycji zamontowania rurki impulsowej po obróceniu nakrętki blokujacej () o za pomocą klucza możliwe jest ręczne obrócenie górnej części korpusu (rys. A). W zaworach o średnicy DN 0 0 dla optymalnej pozycji zamontowania rurki impulsowej wystarczy obrócic króciec do podłączenia rurki impulsowej (rys. ). Odcięcie i utrzymanie nastawy wstępnej zaworu W przypadku braku miejsca dla zamontowania dodatkowych zaworów odcinających na zasilaniu i powrocie instalacji, odcięcie fragmentu instalacji kontrolowanej przez regulator różnicy ciśnienia i zawór równoważący jest nadal możliwe. Funkcja odcięcia wbudowana w zawory serii 0 i została opisana poniżej w punktach d) i e), w przypadku odcięcia przepływu za pomocą tych zaworów nastawy wstępne nie zostaną zmienione. A d) Odcięcie i utrzymanie nastawy p, seria 0 Układ jest zamykany przez umieszczenie klucza imbusowego w otworze () i wykonanie pełnego obrotu w kierunku zgodnym z ruchem wskazówek zegara. Pozycja nastawy p nie jest zmieniana. Ta opera- cja umożliwia odcięcie przepływu w celu przeprowadzenia konserwacji systemu i przywrócenia działania bez konieczności resetowania zaworów. c) Pozycja montażowa Zawory mogą być montowane w dowolnej pozycji. Pozycja montażu powinna byc taka aby nie spowodowała problemów przy obsłudze zaworów oraz problemów z uszczelnieniem połączeń zaworu. e) Odcinanie i pamieć nastawy, seria Kiedy natężenie przepływu zostanie już zrównoważone można użyć mechanizmu Memory stop przez umieszczenie klucza imbusowego w otworze () zaworu równoważącego i wykonanie pełnego obrotu w kierunku zgodnym z ruchem wskazówek zegara bez wywierania nadmiernej siły. Ta operacja zapewnia, że zawór jest ustawiony w maksymalnej pozycji otwarcia: jeśli to wymagane, układ można zamknąć obracając pokrętło ręcznie, wykonując pełny obrót w kierunku zgodnym z ruchem wskazówek zegara. Aby przywrócić zawór do nastawionej pozycji, należy obrócić pokrętło całkowicie w kierunku przeciwnym do wskazówek zegara. Wskaźnik p w serii 0 Operacja ustawiania regulatora różnicowego p jest uproszczona przez zastosowanie ruchomego wskaźnika () i stopniowanej skali () w milibarach na pokrętle zaworu. Zabezpieczenie przed zmianą nastawy Na pokrętle zaworu oraz korpusie znajdują się specjalne otwory umożliwiające zabezpieczenie nastawy wstępnej zaworu. Zabezpieczenie pozwala stwierdzić podczas inspekcji instalacji czy nastawa zaworu byla zmieniana. 6 Izolacja Zawory (z wyjątkiem DN 0) wyposażone są w łupiny izolacyjne. Łupiny gwarantują optymalną izolację zaworów w celu obniżenia strat ciepła oraz podniesienia wydajności termicznej całego systemu. Akcesoria podłączeniowe dla średnic DN, DN i DN Zawory mogą być wyposażone w ręczne zawory spustowe kod 8 (7) w celu opróżnienia części instalacji. 7

4 Wymiarowanie Obieg krytyczny Obliczenie Δp H dla doboru pompy obiegowej Δp H = Δp vb + Δp c + Δp vp Δp vb zakładając, że dobrano regulator róznicy ciśnienia o średnicy DN straty ciśnienia zaworu równoważącego zaczynają się od wartości minimalnej ( całkowicie otwarty pozycja dla obiegu krytycznego) do zwiększenia wartości w odniesieniu do przepływu ustawionego w obiegu o najmniejszych stratach. Graficznie przedstawia się to następująco: G c 0 /" 0,,,, Δp (kpa) 00 Δp c Δp vb Δp vp 00, 0 Δp H 0,0 0, 0, 0, 0,8, G c = przepływ projektowy w odgałęzieniu Δp c = strata ciśnienia w obiegu dla przepływu projektowego Δp vp = strata ciśnienia generowana przez regulator różnicy ciśnienia Δp vb = strata ciśnienia generowana przez zawór równoważący Δp H = całkowita strata ciśnienia = Δp vb + Δp c + Δp vp Przykład Aby poprawnie zwymiarować oraz ustawić regulator różnicy ciśnienia konieczna jest wiedza odnośnie wymaganego przepływu oraz straty ciśnienia w części instalacji gdzie urządzenie będzie zamontowane.(g c i Δp c ). Dobór nastawy oraz średnicy regulatora różnicy ciśnienia w przypadku kiedy znany jest przepływ oraz strata ciśnienia. Δp vb =, kpa, zawór całkowicie otwarty niebieska linia Δp vb = 0 kpa, zawór w pozycji regulującej czerwona linia Δp c = straty ciśnienia w obiegu omawianym G c = kpa Δp vp : straty ciśnienia generowane przez regulator różnicy ciśnienia obliczane za pomocą wykresu Kvs dla urządzenia całkowicie otwartego w warunkach obliczeniowych. Graficznie przedsatwia się to w następujący sposób. Seria 0 wykres Kvs.000 / / / / Δp (kpa) G c = 0,8 m /h Δp c = kpa Używając tabeli Δp set należy wybrać zawór dla którego po nastawieniu wymaganego ciśnienia różnicowego = Δp c = kpa wartość przepływu G c będzie zawierała się w przedziale Gmin i Gmax, wartości te zostały wykazane w tabeli. W tabeli zaznaczono kolorem żółtym, że przy nastawie kpa, () wartość przepływu G c (0,8 m /h) zawiera się w przedziale pomiędzy Gmin () i Gmax () dla zaworu o średnicy DN (). Średnica DN została wybrana jako optymalna ze względu na wymagania instalacji, straty ciśnienia oraz aspekt ekonomiczny Δp SET 0kPa (0 00 mbar) kpa kpa kpa kpa kpa 0 kpa () DN Rozmiar Gmin Gmax Gmin Gmax Gmin Gmax Gmin Gmax Gmin Gmax Gmin Gmax (m /h) (m /h) (m /h) (m /h) (m /h) (m /h) (m /h) (m /h) (m /h) (m /h) (m /h) (m /h) 00 / 0,0 0, 0,0 0 0,0 0,70 0,0 0,7 0,0 0,80 0,0 0,90 00 / 0, 0, 0,8 0,,00 0,,0 0,, 0,, () () () 0 0, 0,90 0,, 0,,0 0,, 0,, 0,, / / ,0,0 0,0,0 0,0,00 0,0,0 0,0 6,00 0,0 6,00 0,0,0 0,0,0 0,0 6,00 0,0 7,00 0,0 7,0 0,0 7,0 0,80,0 0,80,0 0,80,0 0,80,0 0,80,0 0,80,0 Wybrano zawór z serii 0 o średnicy DN oraz nastawie kpa 0, 0,, Δp vp = kpa 0,8 Całkowite straty ciśnienia obiegu dla wymiarowania pompy obiegowej przedstawiają sie następująco: Δp H =, + + = 6, kpa Uwaga: W przypadku kiedy G c oraz Δp c muszą zostać oszacowane a nie przeliczone w projekcie, lub w przypadku ustawienia bezpośrednio w trakcie wykonywania instalacji zalecane jest obliczenie Δp vp za pomocą wykresu Kv nom dla zaworów z serii 0, który przedstawia warunki regulacji. Dla szybkiego doboru, w większości przypadków można przyjąć zależność: Δp H, Δp c

5 Korygowanie przepływu w obiegu przy użyciu regulatora różnicy ciśnienia Po zamontowaniu zaworu może być konieczne skorygowanie wartości przepływu w kontrolowanym obiegu. Operacja ta może zostać wykonana za pomocą nastawy ciśnienia różnicowego na regulatorze różnicy ciśnienia zgodnie z równaniem: G = G (Δp / Δp ), z którego wynika: Δp = G / G Δp () Dla przykładu jeśli zwiększymy G c o % (co odpowiada zwiększeniu wartości przepływu z G = 0,8 m /h do G = G ± % = 0,9 m /h) używając wzoru (), uzyskamy nową wartość nastawy Δp na regulatorze różnicy ciśnienia: Korygowanie dla płynów o innej gęstości niż woda Jeżeli w instalacji użyto jako medium płynu o gęstości innej niż gęstość wody w temperaturze C (r kg/dm ) należy skorygować straty ciśnienia za pomocą poniższego wzoru: Δp' = Δp ρ gdzie: Użyć Δp' do pomiaru przepływu. Δp = strata ciśnienia Δp' = Δp zmierzona strata ciśnienia ρ = gęstość kg/dm Δp = 0,9 /0,80 = 6, kpa zaworu zmieni się z wartości kpa do wartości 6, kpa. Optymalna procedura uruchomienia ) System całkowicie otwarty. Ustawić zawór równoważący: G projektowe = G c ) Sprawdzić rzeczywisty spadek ciśnienia w odgałęzieniu: Δp rzeczywiste = Δp c p vb G c p p c G ) Ustawić regulator różnicy ciśnienia na zmierzoną wartość różnicy ciśnienia ) Podłączyć rurkę impulsową do regulatora różnicy ciśnienia p c

6 Charakterystyka hydrauliczna regulatora różnicy ciśnienia serii 0 p +% p SET % Gmin Gmax G Δp SET 0kPa (0 00 mbar) kpa kpa kpa kpa kpa 0 kpa DN Średnica Gmin Gmax Gmin Gmax Gmin Gmax Gmin Gmax Gmin Gmax Gmin Gmax (m /h) (m /h) (m /h) (m /h) (m /h) (m /h) (m /h) (m /h) (m /h) (m /h) (m /h) (m /h) 00 / 0,0 0, 0,0 0 0,0 0,70 0,0 0,7 0,0 0,80 0,0 0, / / / , 0, 0,8 0,,00 0,,0 0,, 0,, 0, 0,90 0,, 0,,0 0,, 0,, 0,,70 0,0,0 0,0,0 0,0,00 0,0,0 0,0 6,00 0,0 6,00 0,0,0 0,0,0 0,0 6,00 0,0 7,00 0,0 7,0 0,0 7,0 0,80,0 0,80,0 0,80,0 0,80,0 0,80,0 0,80,0 kpa Δp SET kpa (0 0 mbar) 0 kpa kpa 0 kpa kpa 0 kpa DN Średnica Gmin Gmax Gmin Gmax Gmin Gmax Gmin Gmax Gmin Gmax Gmin Gmax (m /h) (m /h) (m /h) (m /h) (m /h) (m /h) (m /h) (m /h) (m /h) (m /h) (m /h) (m /h) kpa Gmin Gmax (m /h) (m /h) kpa Gmin Gmax (m /h) (m /h) 00 / 0,0 0,80 0,0 0,90 0,0 0,9 0,0,00 0,0,0 0,0, 0,0, 0,0, 00 / 0,, 0,, 0,,0 0,,0 0,, 0,,0 0,, 0,, 0 0,, 0,,70 0,,7 0,,7 0,,80 0,,8 0,,90 0,, / 0,0 6,00 0,0 6,00 0,0 6,0 0,0 6,0 0,0 6,0 0,0 6,0 0,0 6,0 0,0 6, / 0,0 7,0 0,0 7,0 0,0 7,0 0,0 7,0 0,0 8,00 0,0 8,00 0,0 8,00 0,0 8, ,80,0 0,80,0 0,80,0 0,80,0 0,80,0 0,80,0 0,80,0 0,80,0 Seria 0 wykres Kvs Seria 0 wykres Kv nom.000 / / / / p (kpa).000 / / / / p (kpa) Δp , 0,, 0, 0,, DN Średnica / / Kvs (m /h),0,9 6,9 / 0 /,0,0 0 8, DN Średnica / / Kvnom (m /h),7,, / 0 /, 7,90 0,

7 Charakterystyka hydrauliczna zaworu równoważącego z serii 0 /" 0 /" 0,,,, Δp (kpa) 0,,,, Δp (kpa) Δp , 0 0 0,0 0, 0, 0,, 0,0 0, 0, 0, 0,8, DN Średnica / Kv (m /h) 0,,,, (Kvs) 0, 0, 0,9,8,8,0,8,96 DN Średnica / Kv (m /h) 0,,,, (Kvs) 0,7 0,70,0,8,0,,8, " 70 /" 00 0,,,, Δp (kpa).000 0,,, p (kpa), ,0 0, 0, 0,, 0,0 0, 0, 0,, DN Średnica Kv (m /h) 0,,,, (Kvs) 0,88,0,,,88,6,6 6, DN Średnica / Kv (m /h) 0,,,, (Kvs),9,,,88 6,6 8,70,,9 80 /" 0,,, Δp (kpa) 90 " 0,, p (kpa) , , 0, ,0 0, 0, 0,, 0,0 0, 0, 0,, DN 0 Średnica / Kv (m /h) 0,,,, (Kvs),76,8,86 7,00 9,,7,8,9 DN 0 Średnica Kv (m /h) 0,,,, (Kvs),99,7 6, 8,78,9,7 7, 9,00

8 Schematy Akcesoria Para króćców do pomiaru ciśnienia/temperatury. Korpus z mosiądzu. Uszczelnienie wykonane z EPDM. Maksymalne ciśnienie pracy: 0 bar. Zakres temperatury pracy: - 0 C. Przyłącza: /" GZ. 0 Elektroniczne urządzenie do pomiaru przepływu oraz ciśnienia różnicowego. Wyposażone w zawory odcinające oraz złączki przyłączeniowe. Urządzenie może zostać wykorzystane do pomiarów ciśnienia różnicowego oraz regulacji zaworów równoważących. Urządzenie do pomiaru ciśnienia różnicowego komunikuje się urządzeniem do zdalnego odczytu za pomocą luetooth. Wersja kompletna z urządzeniem do zdalnego odczytu wyposażonym w system operacyjny Windows Mobile lub aplikacją dla Androida dla Tabletów i Smartfonów. Zakres pomiarowy: -0 0 kpa Maksymalne ciśnienie statyczne: 0 kpa Zasilanie za pomocą baterii. 0 0 Para króćców z szpilkami pomiarowymi. Podłączenie /" gwint wewnętrzny Maksymalne ciśnienie pracy: bar. Maksymalna temperatura pracy C. 8 Ręczny zawór spustowy Korpus z mosiądzu. Uszczelnienie z włókien wolnych od zwiazków azbestu. Maksymalne ciśnienie pracy: 6 bar. Zakres temperatury pracy: - C. Przyłącza: /" GZ x /" GW SPECYFIKACJA PODSUMOWUJĄCA Seria 0 Regulator różnicy ciśnienia. Średnica DN (od DN do DN 0). Przyłącza /" (od /" do ") GW (ISO 8-). Podłączenie rurki impulsowej /8" (kompletne z adapterem /" GZ x /8" GZ dla podłączenia króćców pomiarowych dla zaworu serii ). Podłączenia dla kroćców pomiarowych /" (ISO 8-). Korpus, trzpień regulacyjny i element zamykający wykonane z stopu mosiądzu odpornego na odcynkowanie. Sprężyna z stali nierdzewnej. Membrana i uszczelnienia z EPDM. Pokrętło nastawcze z PA6G0. Rurka impulsowa z miedzi. Medium: woda oraz roztwory glikolu; maksymalne stężenie glikolu 0%. Maksymalne ciśnienie pracy 6 bar dla średnicy (DN do DN ); bar dla średnicy DN (od DN do DN 0). Zakres temperatury pracy - C. Maksymalne ciśnienie różnicowe 6 bar dla średnicy DN (dla średnic DN do DN ),, bar dla średnicy DN (od DN do DN 0). Zakres nastawy ciśnienia różnicowego 0 kpa (oraz kpa). Dokładność ± %. Ø mm rurka impulsowa długości, m. Wyposażony w łupinę izoalacyjną z EPP (z wyjątkiem DN 0) kompletne z urządzeniem do zdalnego odczytu 000 bez urządzenia do zdalnego odczytu, z aplikacją dla systemu Android Seria Zawór odcinający i wstępnej regulacji. Średnica DN (średnice DN do DN 0). Przyłącza /" (od /" do ") GW (ISO 8-). Przyłącza króćców pomiarowych i rurki impulsowej /" GW (ISO 8-). Korpus, trzpień regulacyjny i element zamykający wykonane z stopu mosiądzu odpornego na odcynkowanie. Uszczelnienia z EPDM. Pokrętło nastawcze z PA6G0. Ilość nastaw regulayjnych. Pamięć nastawy. Medium: woda oraz roztwory glikolu; maksymalne stężenie glikolu 0%. Maksymalne ciśnienie pracy 6 bar. Zakres temperatury pracy - C. Dokładność ± %. Wyposażony w łupinę izoalacyjną z EPP (z wyjątkiem DN 0). Zastrzegamy sobie prawo do wprowadzania zmian w produktach i zmian ich danych technicznych zawartych w niniejszej publikacji w jakimkolwiek czasie, bez wcześniejszego powiadomienia. Caleffi Poland Sp. z o.o. 0-6 Kraków Ul. Kamieńskiego Telefon: info.pl@caleffi.pl Copyright Caleffi
