3 Celem pracy jest stworzenie zestawu aplikacji uruchomionych na serwerze bazodanowym, służącym do zbierania, przechowywania i wyświetlania danych pochodzących z urządzeń firmy S.A.: s górniczej lampy nahełmnej ELM-01 urządzenia mikroprocesorowego MUS-04

4 MONITOROWANE URZĄDZENIE PORT SZEREGOWY ŁĄCZE SZEREGOWE IP-Server SERWER BAZODANOWY (komputer) INTERFEJS SIECIOWY PORT SZEREGOWY PORT SZEREGOWY INTERFEJS SIECIOWY URZĄDZENIE DOSTĘPOWE (komputer) INTERFEJS SIECIOWY APLIKACJA DO ZBIERANIA DANYCH ( ) BAZA DANYCH ( ) SERWER WWW ( ) ZESTAW SKRYPTÓW ( )

5 obsługa demona obsługującego IP-serwer (program dostarczony przez producenta) aplikacja (w Borland C++ Builder v6.0) pośrednicząca pomiędzy bazą danych a wirtualnym portem szeregowym (IP-serv) baza danych zgodna z SQL-92 (mysql) serwer WWW (Apache) obsługujący SSL, połączony z interpreterem PHP w wersji 5

6

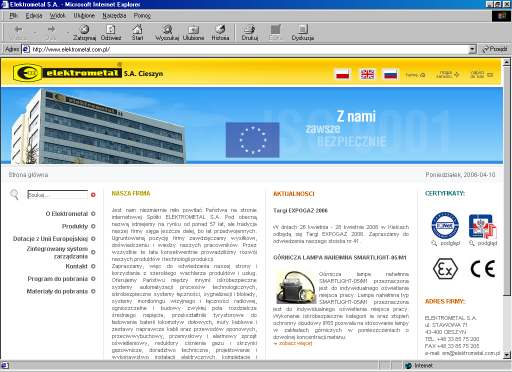

7 istnieje od 1948 roku (od 1996 jako S.A.) posiada certyfikaty IQNet-u oraz PCBC dot. Zintegrowanego Systemu Zarządzania realizuje projekty w kraju oraz za granicą działa w branży automatyzacji górnictwa, oświetlenia przemysłowego, reduktorów ciśnienia gazu oraz świadczenia usług

8

9 Górnicza lampa nahełmna przeznaczona jest do indywidualnego oświetlenia miejsca pracy (1500 luxów z odległości 1 m). Wykonanie iskrobezpieczne kategorii ia oraz stopień ochronny obudowy IP65 pozwala na stosowanie lampy w pomieszczeniach o dowolnej koncentracji metanu.

10 trwałość źródła światła wynosi godzin przejrzysty system informowania o stanie akumulatora i możliwość transmisji danych z lampy do systemu wizualizacji i nadzoru pracy lampowni niska emisja cieplna źródła światła - dzięki zastosowaniu superjasnych 1-watowych diod LED światło białe; nie ulega zmianie przy rozładowaniu suchy, bezobsługowy akumulator mała masa zaledwie 1,3 kg

11 Mikroprocesorowe urządzenie sterujące MUS-04 jest w pełni programowalnym urządzeniem umożliwiającym sterowanie wybranymi urządzeniami lub procesami technologicznymi. Jest urządzeniem iskrobezpiecznym i może być stosowane w pomieszczeniach o koncentracji metanu : dowolnej (przy zasilaniu lokalnym) określonej przepisami (przy korzystaniu z sieciowego z zasilacza iskrobezpiecznego)

12 kontrola 8 obwodów wejściowych typu: styk, styk szeregowo z diodą lub klucz elektroniczny sterowanie 8 obwodami wyjściowymi sygnalizacja stanu wejść na diodach LED generowanie komunikatów na wyświetlaczu LCD programowanie bezpośrednio z klawiatury wyposażenie w interfejs RS 485, umożliwiający wizualizację procesów i wpisywanie parametrów

13 kontrola stanu pracy i zaistniałych alarmów przygotowanie pakietu o stanie urządzenia (nawiązanie komunikacji) i nadanie pakietu przyjęcie komend sterujących i wykonanie poleceń przeprogramowanie (opcjonalnie) odmierzenie czasu do kolejnego pakietu (zwykle nadawane są z odstępem 500ms)

14 wizualizacja parametrów procesu ciągłego wolnozmienne stany analogowe konieczność potwierdzania transmisji (zmian) obsługa formatu ramek ASCII Modbus szybkozmienne stany cyfrowe

15 umożliwia podłączenie urządzenia wykorzystującego port szeregowy standardu RS232; pozwala na komunikację z dowolnym komputerem (wyposażonym w firmowego demona) znajdującym się w zasięgu lokalnej sieci Ethernet (standardowo długość kabla ograniczona do 15m) pozwala na wygodne podłączenie urządzenia do IP-Servera lub bezpośrednio do komputera (automatycznie dokonuje konwersji pomiędzy różnymi standardami transmisji sparametryzowanymi przez: prędkość transmisji, ilość bajtów danych, ilość żył sygnałowych)

16

17 jako standard ISO/ANSI istnieje od 1986 roku aktualnie obowiązuje SQL92 (wchodzi SQL2003) niezależny od sprzętu i fizycznej struktury danych składnia podobna do uproszczonej mowy ludzkiej nie jest językiem programowania (nie umożliwia pisania kompletnych uruchamialnych programów)

18 CREATE DROP ALTER INSERT UPDATE DELETE

19 Składnia najprostszego zapytania: tabela Rozbudowana wersja zapytania: tabela warunek Zapytanie niepewne (użycie wildcards ): tabela kolumna wzór Zapytanie z sortowaniem wyników: tabela kolumna

20 Przyspieszają wyszukiwanie danych (nawet w niewielkich zbiorach) przegląd indeksu zamiast całej zawartości tabeli Zakłada się je dla pól, dla których operacja wyszukiwania jest najczęstsza Indeks zakładamy poleceniem: tabela indeks kolumna

21 WADY: duża objętość ZALETY: wpisy zawsze aktualne efektywne szukanie (tylko przeglądanie) WADY: możliwa nieaktualność bardzo wolne szukanie (rekonstrukcja wpisów) ZALETY: mała objętość

22

23 Język skryptowy, działa po stronie serwera Stworzony w 1994 przez Rasmusa Lerforda 17 milionów witryn na PHP (sierpień 2004) Open source ( wolne źródla do wglądu, zmian i redystrybucji - wszystko bezpłatnie) Aktualnie wprowadzana jest wersja 5 (wciąż w użyciu wersja 4 dobrze przetestowana)

24 Łatwość nauki (bardzo podobny do C++) Wysoka wydajność Język interpretowany Wygoda stosowania (brak deklaracji typów) Integracja z bazami danych (bezpośrednia lub przy pomocy mechanizmu ODBC) Biblioteki rozwiązań popularnych problemów

25 J. INTERPRETOWANY J. KOMPILOWANY zawsze jako instrukcje przetwarzany on-line bez optymalizacji wolniejszy w działaniu zmieniony w binaria proces kompilacji optymalizacja kodu szybki w działaniu

26 Wspiera obsługę standardu SQL-92 Ułatwia kontrolę dostępu do danych Wspiera proces logowania i kontrolę sesji Umożliwia pisanie obiektowe lub proceduralne Nie wymaga deklarowania typów (dowolność) Umożliwia generowanie grafiki Pozwala wykorzystać jeden szablon strony

27

28 Sposoby obsługi portu szeregowego - opis zlecamy zapis/odczyt i czekamy na obsłużenie naszego żądania (wszystkie inne procesy są w tym czasie zablokowane) zlecamy zapis/odczyt, odczekujemy pewien czas i dopiero pobieramy wyniki (pozostałe procesy działają w tym czasie normalnie)

29 Sposoby obsługi portu szeregowego - schemat synchronicznie asynchronicznie

30 Synchroniczna obsługa portu szeregowego (1)

31 Synchroniczna obsługa portu szeregowego (2) handle = ( // pointer to name of the file ( ) // access (read-write) mode (, ) // share mode ( ) // pointer to security attributes ( ) // how to create ( ) // file attributes ( ) // handle to file with attributes to copy ( ) ) ) ( // handle to file to write to ( )

32 Synchroniczna obsługa portu szeregowego (3) ) ( // handle to file to write to ( ) // pointer to data to write to file ( ) // number of bytes to write ( ) // pointer to number of bytes written ( ) // pointer to structure needed for overlapped I/O ( )

33 Synchroniczna obsługa portu szeregowego (4) ) ( // handle of file to read ( ) // address of buffer that receives data ( ) // number of bytes to read ( ) // address of number of bytes read ( ) // address of structure for data ( )

34 Mechanizm limitów czasowych - opis Przy wykorzystaniu synchronicznej obsługi portu szeregowego zalecane jest stosowanie mechanizmu limitów czasowych (ang. time out). Deklarowane w strukturze DCB (Data Control Byte) pozwalają uniknąć zawieszenia programu oczekującego na nadejście danych, w sytuacji gdy nic nie jest nadawane. Rozróżniamy limit dotyczący poszczególnych znaków oraz limit przeznaczony na całość transmisji.

35 Mechanizm limitów czasowych - schemat

36

37 Lampa nahełmna

38 Urządzenie sterujące

39

40 Ekran logowania (stara wersja)

41 Wybór zadania (stara wersja)

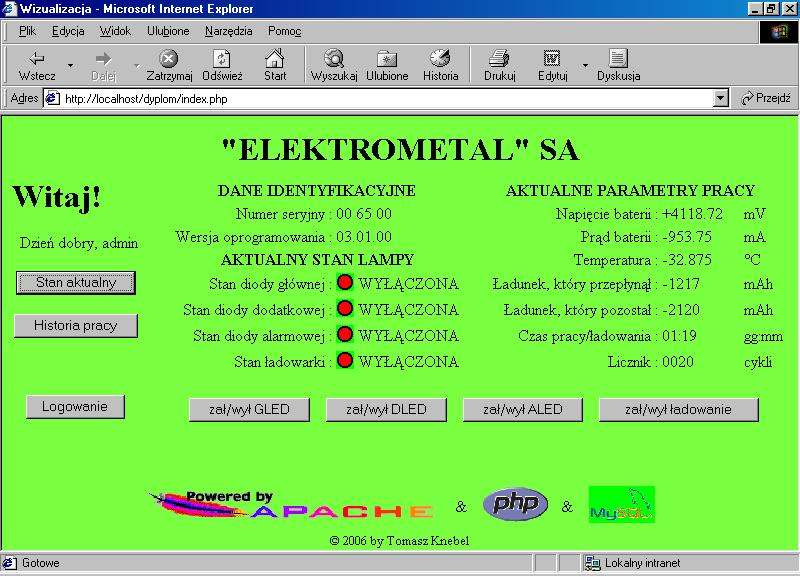

42 Wizualizacja stanu lampy oraz sterowanie (stara wersja)
