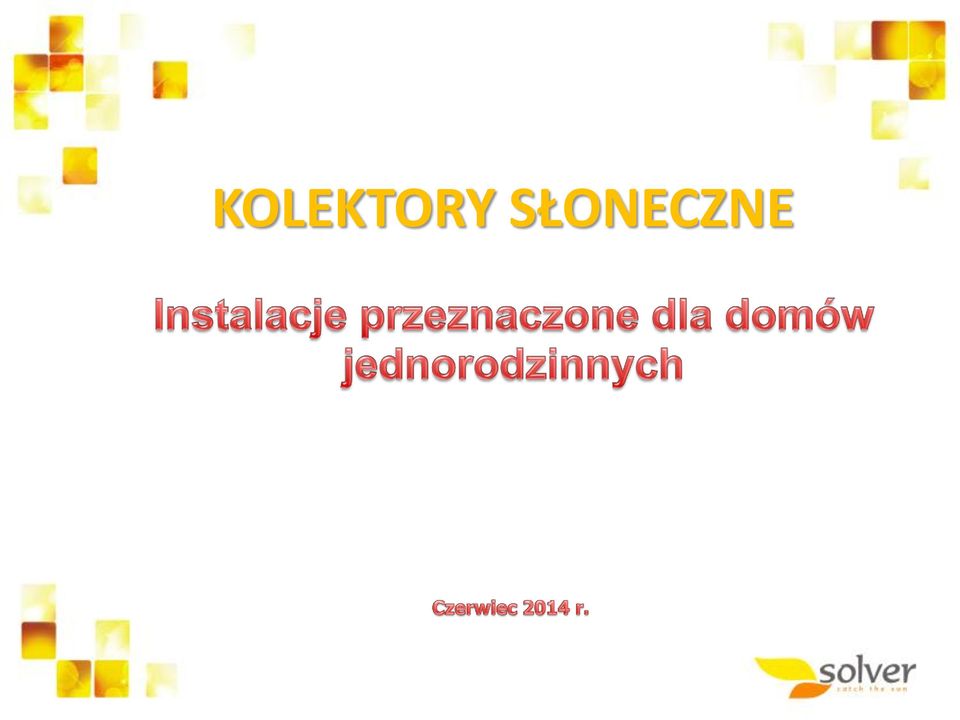

1 KOLEKTORY SŁONECZNE

2 Konspekt Profil firmy Zalety kolektorów słonecznych Projektowanie instalacji solarnych Instalacje solarne w Gminie Kraśnik

3 Firma SOLVER Sp. z o.o. działa na rynku kolektorów słonecznych od 2000 roku. W tym czasie wykonała kilkanaście tysięcy różnych instalacji solarnych. Od instalacji z dwoma kolektorami do instalacji o powierzchni kilkuset m 2. Zarówno w Polsce jak i innych krajach Europy możemy poszczycić się wykonaniem instalacji solarnych. Posiadamy liczne referencje świadczące o wysokiej jakości świadczonych usług instalacyjnych oraz zadowoleniu klientów.

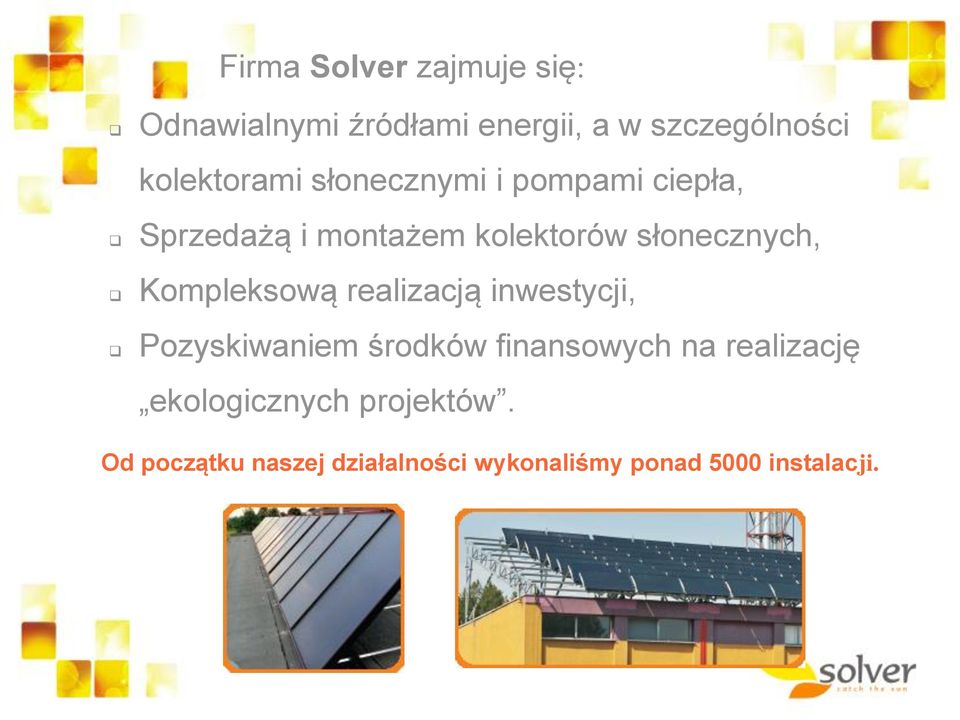

4 Firma Solver zajmuje się: Odnawialnymi źródłami energii, a w szczególności kolektorami słonecznymi i pompami ciepła, Sprzedażą i montażem kolektorów słonecznych, Kompleksową realizacją inwestycji, Pozyskiwaniem środków finansowych na realizację ekologicznych projektów. Od początku naszej działalności wykonaliśmy ponad 5000 instalacji.

5 Zalety kolektorów słonecznych Dlaczego warto inwestować w kolektory słoneczne? Jest to darmowe i ekologiczne źródło energii, dostępne właściwie przez cały rok. Wydajność instalacji solarnych zależy od lokalizacji fizycznej, od usytuowania kolektorów, od użytych kolektorów. Nasi projektanci uwzględnią te warunki tak, aby Państwa instalacji charakteryzowała się dużą sprawnością i odpowiednią wydajnością.

6 Uzyski energetyczne instalacji solarnej W miesiącach letnich instalacja solarna powinna całkowicie pokryć zapotrzebowanie na c.w.u. W okresie jesienno-zimowym kolektory dają najmniejsze uzyski energetyczne, gdyż natężenie słońca jest wtedy niewielkie, a dni są krótsze. Średnioroczne pokrycie zapotrzebowania na c.w.u. instalacji solarnej na domku jednorodzinnym wynosi ok %, co przekłada się to na niższe rachunki za ciepłą wodę.

7 Zwrot z inwestycji w kolektory słoneczne Do obliczeń przyjęto, że na domku jednorodzinnym zamontowano dwa kolektory płaskie o sumarycznej powierzchni 5 m 2. Przyjmujemy, że z 1 m 2 powierzchni kolektora słonecznego możemy rocznie uzyskać przeciętnie 450 kwh energii, a koszt 1 kwh energii elektrycznej w Polsce z wszystkimi składnikami (opłaty stałe, opłaty za przesył i utrzymanie sieci) na poziomie 0,60 zł. Tak więc instalacja składająca się z dwóch kolektorów słonecznych przyniesie nam rocznie oszczędności rzędu 1350,00 zł. Jest to prawdziwe przy założeniu, że domownicy zużywają założoną ilość ciepłej wody, a pozostała energia potrzebna na podgrzanie ciepłej wody jest uzyskiwana z pogrzewaczy elektrycznych. Przeciętnie zakłada się, że czas zwrotu z inwestycji w kolektory słoneczne wynosi lat. Czas ten może ulec znacznemu zmniejszeniu, jeśli skorzystają Państwo z 45% dotacji na zakup i montaż kolektorów słonecznych. Solver pomaga w formalnościach dotyczących dotacji na kolektory.

8 Projektowanie instalacji solarnych Dobór pojemności podgrzewacza i liczby kolektorów

9 Dobór liczby kolektorów Przyjmuje się, że w domu jednorodzinnym w którym mieszkają 4 osoby, sumaryczna powierzchnia brutto kolektorów słonecznych powinna wynosić 5-6 m 2, aby sprostać wymaganiom na c.w.u. Upraszczając, na 1 domownika powinno przypadać w przeliczeniu ok. 1,5 m 2 powierzchni kolektorów. 1,5 m 2

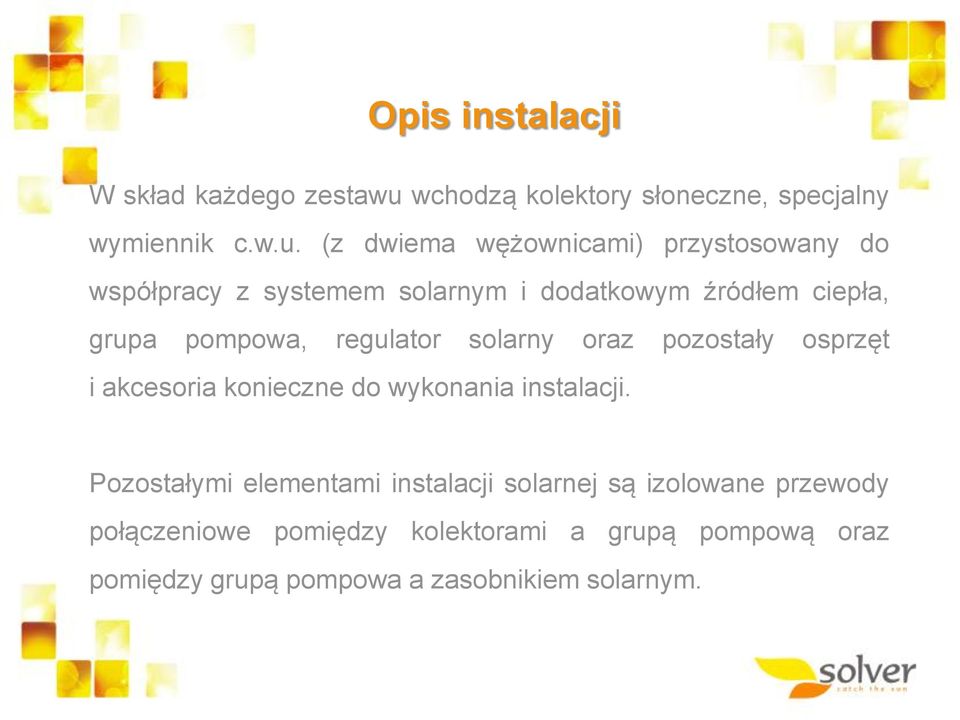

10 Opis instalacji W skład każdego zestawu wchodzą kolektory słoneczne, specjalny wymiennik c.w.u. (z dwiema wężownicami) przystosowany do współpracy z systemem solarnym i dodatkowym źródłem ciepła, grupa pompowa, regulator solarny oraz pozostały osprzęt i akcesoria konieczne do wykonania instalacji. Pozostałymi elementami instalacji solarnej są izolowane przewody połączeniowe pomiędzy kolektorami a grupą pompową oraz pomiędzy grupą pompowa a zasobnikiem solarnym.

11 Oznaczenia: 1. Kolektor słoneczny 2. Zbiornik c.w.u 3. Grupa pompowa dwudrogowa 4. Sterownik solarny 5. Naczynie wzbiorcze solarne 6. Naczynie wzbiorcze wodne 7. Zawór bezpieczeństwa c.w.u 8. Istniejący kocioł c.o. 9. Zawór zwrotny 10. Zawór odcinający

12 Elementy instalacji rury miedziane, złączki Instalacja solarna zostanie wykonana z zaizolowanych cieplnie rur miedzianych łączonych przez lutowanie lub złącza zaciskowe. Medium transferowym obiegu: Kolektory słoneczne wężownice w podgrzewaczach c.w.u. jest wodny roztwór glikolu propylenowego z dodatkami antykorozyjnymi o temperaturze krzepnięcia -35 o C

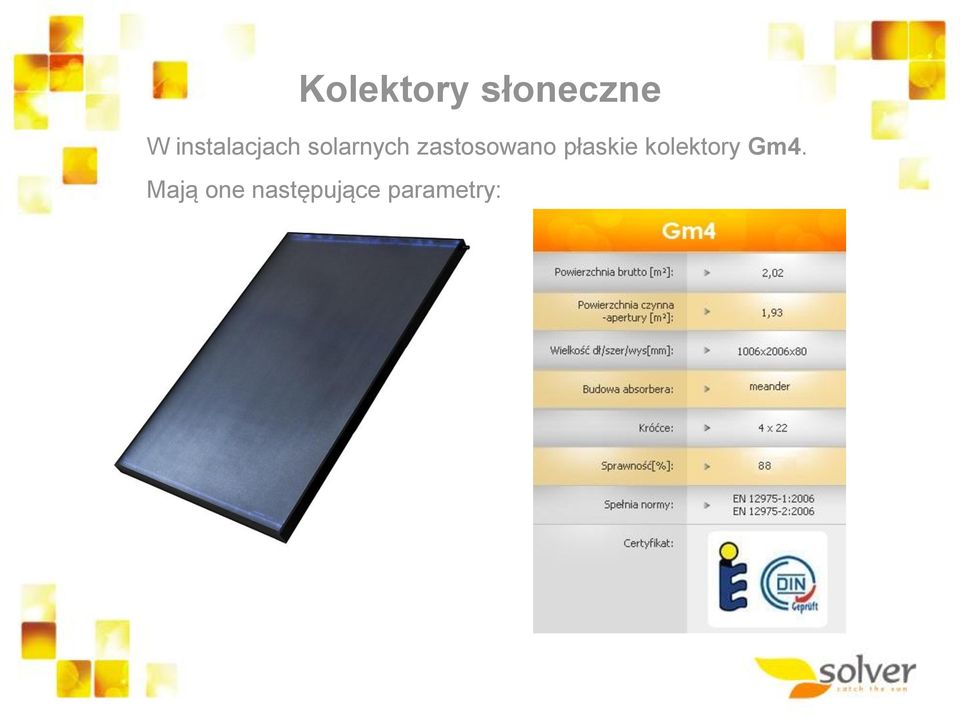

13 Kolektory słoneczne W instalacjach solarnych zastosowano płaskie kolektory Gm4. Mają one następujące parametry:

14 Usytuowanie kolektorów słonecznych Kolektory słoneczne powinno się ustawiać w kierunku południowym, a jeśli jest to niemożliwe ze względu na usytuowanie dachu, to w orientacji wschód-zachód.

15 Zbiornik c.w.u Parametr Pojemność Anoda Ilość wężownic 2 Maksymalna dopuszczalna temperatura Maksymalne dopuszczalne ciśnienie Ciśnienie robocze Izolacja z pianki poliuretanowej Wartość 300 litrów tytanowa 100 o C 10 bar 6 bar 55 mm

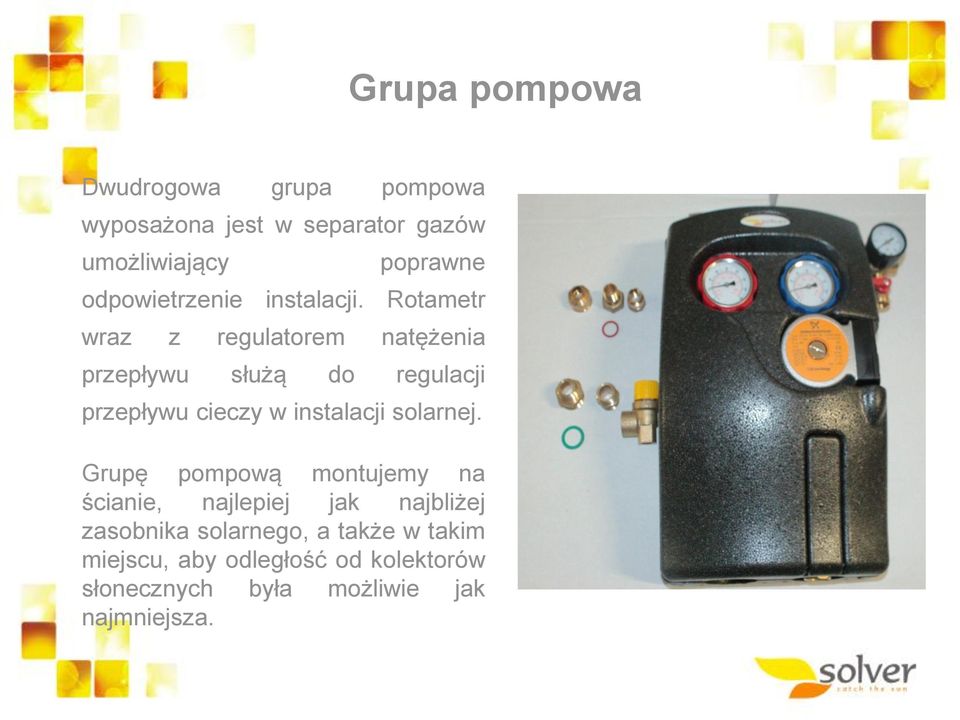

16 Grupa pompowa Dwudrogowa grupa pompowa wyposażona jest w separator gazów umożliwiający poprawne odpowietrzenie instalacji. Rotametr wraz z regulatorem natężenia przepływu służą do regulacji przepływu cieczy w instalacji solarnej. Grupę pompową montujemy na ścianie, najlepiej jak najbliżej zasobnika solarnego, a także w takim miejscu, aby odległość od kolektorów słonecznych była możliwie jak najmniejsza.

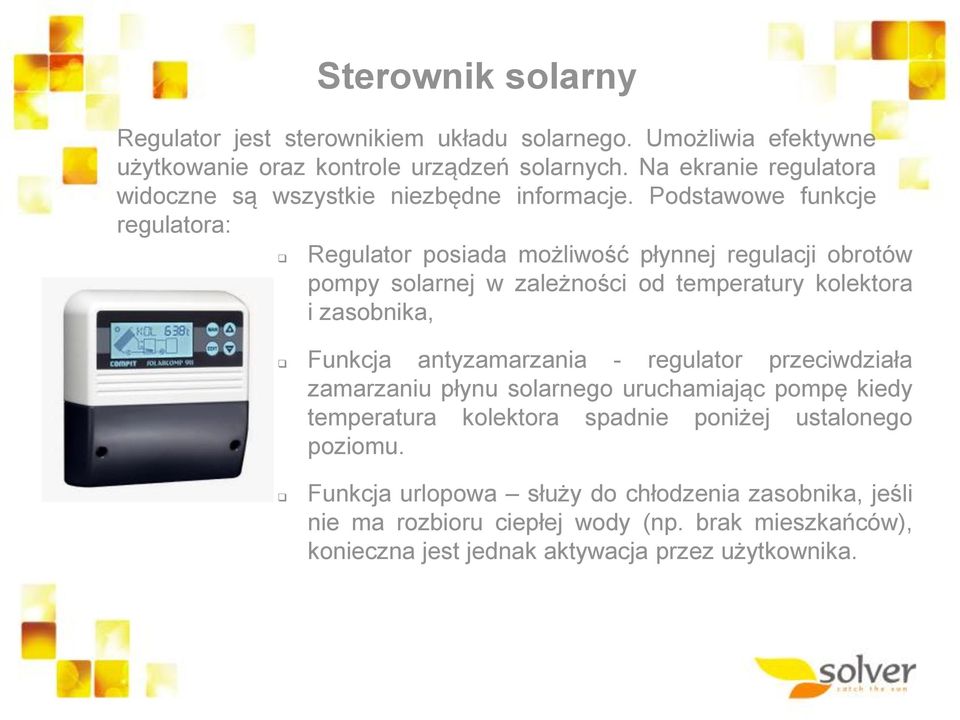

17 Sterownik solarny Regulator jest sterownikiem układu solarnego. Umożliwia efektywne użytkowanie oraz kontrole urządzeń solarnych. Na ekranie regulatora widoczne są wszystkie niezbędne informacje. Podstawowe funkcje regulatora: Regulator posiada możliwość płynnej regulacji obrotów pompy solarnej w zależności od temperatury kolektora i zasobnika, Funkcja antyzamarzania - regulator przeciwdziała zamarzaniu płynu solarnego uruchamiając pompę kiedy temperatura kolektora spadnie poniżej ustalonego poziomu. Funkcja urlopowa służy do chłodzenia zasobnika, jeśli nie ma rozbioru ciepłej wody (np. brak mieszkańców), konieczna jest jednak aktywacja przez użytkownika.

18 Zabezpieczenie instalacji solarnej Funkcja zabezpieczania wszystkich instalacji przed nadmiernym wzrostem ciśnienia jest realizowana przez naczynia wzbiorcze oraz zawór bezpieczeństwa. Glikolowa instalacja solarna zasilająca budynek zostanie zabezpieczona przeponowym naczyniem wzbiorczym, zainstalowanym przy stacji solarnej oraz zaworem bezpieczeństwa na ciśnienie 6 bar wchodzącym w skład kompletnej grupy pompowej.

19 Postępowanie w stanach awaryjnych instalacji Przerwa w dopływie energii elektrycznej Brak dopływu energii elektrycznej zatrzymuje pracę całej instalacji. Ponowne załączenie energii elektrycznej powoduje samoczynne uruchomienie pracy instalacji. Jeśli takie krótkotrwałe wyłączenie nastąpi przy silnym nasłonecznieniu i rozgrzanym układzie, nie powinno skutkować żadnymi negatywnymi skutkami i spowodować uruchomienia zaworu bezpieczeństwa układu solarnego.

20 Postępowanie w stanach awaryjnych instalacji Gwałtowny ubytek płynu w instalacji glikolowej Gwałtowny ubytek glikolu może być spowodowany mechanicznym uszkodzeniem przewodów, lub powstaniem nieszczelności na ich łączeniu. W takim przypadku należy niezwłocznie wyłączyć układ i skontaktować się z serwisem. Zaburzenia w pracy instalacji Najczęstszymi przyczynami samoczynnego wyłączenia się instalacji mogą być: Zapowietrzenie układu glikolowego, Maksymalna temperatura w zbiorniku c.w.u. przy braku rozbioru ciepła, Awaria pompy, Zamknięcie zaworu doprowadzającego zimną wodę do zbiornika c.w.u, Uszkodzenie jednego z czujników temperatury,

21 Konserwacja instalacji Prace konserwacyjne należy wykonywać podczas postoju instalacji. Prawidłowa konserwacja układu polega na: sprawdzeniu szczelności układu, kontroli stanu i jakości płynu solarnego ustawień sterowania kontrola oraz uzupełnienie izolacji Wilgoć, kurz, brud występujący w pomieszczeniach węzła może spowodować powstanie usterki sterownia.

22 DZIĘKUJEMY ZA UWAGĘ
