1 Instrukcja obs ugi P YTA GAZOWA Polski 1 Instalacja 2-6 Ustawienie Pod àczenie do instalacji elektrycznej. Pod àczenie gazu do kuchni Dostosowanie kuchni do innych rodzajów gazów. Dane techniczne Parametry dysz i palników Opis kuchni 7 Ogólny widok TD 640 IX/HA TD 631 IX/HA TD 640 IX/HA TD 641 IX/HA TD 750 IX/HA TD 751 GH/HA TQ 640 GH/HA TQ 751 GH/HA TZ 640 /HA TZ 751 /HA Uruchomienie i obs uga kuchni 8 Praktyczne porady dotyczàce korzystania z palników Praktyczne porady dotyczàce korzystania z elektrycznych p ytek grzejnych Ârodki ostro noêci i porady 9-10 Ogólne informacje o bezpieczeƒstwie Pozbywanie si starych urzàdzeƒ elektrycznych Konserwacja i czyszczenie 11 Wy àczenie urzàdzenia Czyszczenie marowanie zaworów gazu Problemy 12 erwis 1

2 Instalacja! Przed przystàpieniem do u ytkowania urzàdzenia, nale y starannie zapoznaç si z podr cznikiem u ytkownika. Zawiera on wa ne zalecenia dotyczàce bezpieczeƒstwa instalacji, obs ugi oraz konserwacji kuchenki. Podr cznik nale y zachowaç do póêniejszego u ytku.! Instrukcj nale y zachowaç na przysz oêç. Instrukcja musi byç do àczona do urzàdzenia w przypadku sprzeda y, przekazywania innym osobom lub przeprowadzki.! Poni sze instrukcje przeznaczone sà dla wykwalifikowanego specjalisty instalujàcego urzàdzenie. Instrukcje te majà na celu zapewnienie mo liwie najbardziej profesjonalnego i doêwiadczonego wykonania czynnoêci zwiàzanych z instalacjà i konserwacjà urzàdzenia.! Wszelkie prace regulacyjne lub konserwacyjne nale y przeprowadzaç po od àczeniu kuchenki od zasilania. Ustawienie Wentylacja pomieszczenia Wymagania dla pomieszczeƒ kuchennych Przed przystàpieniem do instalowania kuchni gazowej w pomieszczeniu kuchennym itp., nale y upewniç si, czy spe nia ono stawiane mu wymagania. Podstawa prawna, w oparciu, o którà oceniamy przydatnoêç pomieszczenia do zainstalowania w nim kuchni gazowej, jest Rozporzàdzenie Ministra Gospodarki Przestrzennej i Budownictwa z dnia 14 grudnia 1994 r. w sprawie warunków technicznych, jakim powinny odpowiadaç budynki i ich usytuowanie, b dàce aktem wykonawczym do Prawa budowlanego (Dz.U. nr 75 z dnia poz. 690). Wa ne: niniejsze urzàdzenie mo e byç instalowane i wykorzystywane wy àcznie w pomieszczeniach z trwa à wentylacjà, zgodnie z obowiàzujàcymi przepisami Pomieszczenie powinno umo liwiaç dop yw powietrza, które niezb dne jest do w aêciwego spalania gazu. Dop yw powietrza powinien byç nie mniejszy ni 2 m 3 /h na jeden kw mocy palników. Powietrze mo e byç dostarczane w wyniku bezpoêredniego przep ywu z zewnàtrz przez kana o przekroju, co najmniej 100 cm 2, którego konstrukcja musi uniemo liwiaç przypadkowe zablokowanie (Rysunek A). Otwór zczegó A pomieszczenie sàsiednie pomieszczenie, które ma byç wentylowane ten nale y powi kszyç o 100%, je eli instalacja kominowa nie zosta a wyposa ona w urzàdzenie bezpieczeƒstwa, wykrywajàce ogieƒ. Ewentualnie dop yw powietrza mo e odbywaç si poêrednio z sàsiednich pomieszczeƒ, które wyposa one sà w kana y wentylacyjne wychodzàce na zewnàtrz, spe niajàce wymagania dla kana ów opisane powy- ej. Wszystko to przy za o eniu, e sàsiednie pomieszczenia nie sà pomieszczeniami wspólnymi, sypialniami ani nie wyst puje w nich zagro enie po arowe (Rysunek B).! JeÊli kuchnia jest wykorzystywana intensywnie I d ugo, to mo e okazaç si konieczne otworzenie okna dla poprawienia wentylacji. Odprowadzanie spalin Pomieszczenie, w którym ma byç zainstalowana kuchnia powinno byç wyposa one w system wentylacji odprowadzajàcy na zewnàtrz spaliny powstajàce podczas spalania. Instalacja ta powinna sk adaç si z okapu lub wentylatora elektrycznego, który w àcza si automatycznie za ka dym razem, gdy uruchamiana jest kuchnia. komin lub rozga ziony kana dymowy (w przypadku kuchenek) bezpoêrednio na zewnàtrz! Gaz p ynny jest ci szy od powietrza i w zwiàzku z tym ma tendencje do gromadzenia si na dolnych poziomach. Pokoje, w których zainstalowano butle z gazem p ynnym, powinny byç wyposa one w kana y wentylacyjne wyprowadzone z pomieszczenia na zewnàtrz, umo liwiajàce wydostawanie si gazu w przypadku nieszczelnoêci. Z tego samego powodu butle z gazem, zarówno puste jak i cz Êciowo nape nione, nie powinny byç ani instalowane, ani przechowywane w pomieszczeniach usytuowanych pod powierzchnià ziemi (piwnice, itp.). Dobrà praktykà jest przechowywanie w pomieszczeniu kuchennym jedynie tego zbiornika, który jest aktualnie wykorzystywany, pod warunkiem, e nie znajduje si on zbyt blisko êróde ciep a (piecyki, kominki, piekarniki, itp.), które mog yby zwi kszyç temperatur we wn trzu zbiornika powy ej 50 C. A Rysunek A przyk ady otworów wentylacyjnych Rysunek B Powi kszenie szczeliny wentylacyjnej pomi dzy oknem i pod ogà Ustawianie i poziomowanie kuchni Kuchnia gazowa pod wzgl dem ochrony przed przegrzaniem otaczajàcych powierzchni jest przyrzàdem klasy X i jako taka mo e byç zbudowana w ciàgu meblowym tylko do wysokoêci p yty roboczej tj. 850 mm od posadzki. Zabudowa powy ej tego poziomu jest zabroniona. 2

3 Uwaga: Kuchnia zabudowana w klasie X nie mo e byç zabudowana wysokim meblem. Jednak w ka dym przypadku meble do zabudowy muszà mieç ok adzin oraz klej do jej przyklejenia odporny na temperatur 100 C. Niespe nienie tego warunku mo e spowodowaç zdeformowanie powierzchni lub odklejenia ok adziny. Je eli nie mamy pewno- Êci, co do odpornoêci termicznej mebli, kuchni nale y zabudowaç meblami zachowujàc odst p ok. 2 cm.! Âciana znajdujàca si za kuchnià powinna byç uodporniona na wysokie temperatury. Podczas korzystania z kuchni, jej tylna Êciana mo e rozgrzaç si do temperatury oko o 90 C. W aêciwa instalacja kuchni wymaga uwzgl dnienia poni szych kwestii: Kuchni mo na zainstalowaç w kuchni, kuchnio-jadalni lub pokoju spe niajàcym warunki techniczne wynikajàce z przytoczonych przepisów; nie wolno jej instalowaç w azience ani w pomieszczeniu z prysznicem. Meble znajdujàce si obok kuchni, które wystajà powy ej powierzchni kuchni, powinny znajdowaç si w odleg oêci, co najmniej 200 mm od kraw dzi p yty z palnikami. zafki sàsiadujàce z okapem powinny znajdowaç si w odleg oêci, co najmniej 420 mm od 600mm min. powierzchni kuchni. Minimalna odleg oêç nad poziomem palników, w jakiej mogà byç mocowane elementy umeblowania kuchni wykonane z materia- ów niezabezpieczonych termicznie wynosi 700 mm. Nie stosowaç zas on z ty u kuchni i w odleg oêci nie mniejszej ni 200 mm od jej boków. Okapy nale y montowaç zgodnie z instrukcjami podanymi w do àczonych do nich instrukcjach obs ugi, ale nie ni- ej ni 650 mm. Rozmiary otworu w blacie kuchennym podano na poni szym rysunku. W sk ad zestawu kuchenki wchodzà zaciski do mocowania, s u àce do zamocowania kuchenki na blatach kuchennych o gruboêci od 20 do 40 mm. Aby pewnie zamocowaç kuchenkà nale y u yç wszystkich zacisków wchodzàcych w sk ad zestawu. Przed wstawieniem p yty w przygotowany otwór, nale y na spodzie przykleiç uszczelk, zgodnie z poni szym rysunkiem. 55 mm 700mm min. 540mm min. posoby mocowania kuchenki Po o enie zacisków dla blatu o gruboêci 20 mm Po o enie zacisków dla blatu o gruboêci 40 mm Po o enie zacisków dla blatu o gruboêci 30 mm Przód UWAGA: Nale y stosowaç zaciski, które znajdujà si w zestawie z osprz tem JeÊli kuchenka nie jest instalowana nad wbudowanym piekarnikiem, konieczne jest zamontowanie p yty drewnianej, która spe niaç b dzie rol izolacji termicznej. P yta ta powinna byç umieszczona w odleg oêci, co najmniej 20 mm od spodu kuchenki. Wentylacja Wa ne: JeÊli kuchenka instalowana jest nad wbudowanym piekarnikiem, to piekarnik powinien byç zamocowany na dwóch drewnianych listwach. W przypadku instalacji na pó ce, nale y pami taç o pozostawieniu szczeliny o wielko- Êci, co najmniej 45 x 560 mm z ty u pó ki.! Kuchenk mo na instalowaç jedynie nad piekarnikiem wyposa onym w system ch odzenia. Ty 560 mm. 45 mm. 555 mm 475 mm Pod àczenie do instalacji elektrycznej Kuchenki, które wyposa one sà w trójbiegunowy kabel zasilajàcy przystosowane sà do zasilania pràdem zmiennym o parametrach podanych na tabliczce znamionowej (umieszczonej we wn ce pod piekarnikiem). Uwaga: Do zasilania kuchni nie nale y stosowaç transformatorów, przejêciówek ani boczników, gdy mogà si one nadmiernie nagrzewaç lub zapaliç. 3

4 Na kablu zasilajàcym nale y zamontowaç standardowà wtyczk, odpowiadajàcà maksymalnemu obcià eniu, które podano na tabliczce znamionowej. Ewentualnie, pod àczyç urzàdzenie bezpoêrednio do instalacji elektrycznej. W tym przypadku nale y dodatkowo zamontowaç jednobiegunowy wy àcznik sieciowy o odleg oêci styków, co najmniej 3 mm i odpowiadajàcy obowiàzujàcym przepisom bezpieczeƒstwa (przewód uziemiajàcy nie mo e byç roz àczany przez wy àcznik). Wy àcznik ten b dzie odcina kuchenk od zasilania. Kabel zasilajàcy powinien byç u o ony w taki sposób, aby temperatura w adnym punkcie jego powierzchni nie mog a przekroczyç temperatury pokojowej powi kszonej o 50 C. Przed wykonaniem po àczenia nale y sprawdziç czy: Urzàdzenie posiada obwód ochronny i wtyczk zgodnà z obowiàzujàcymi przepisami. Bezpiecznik oraz instalacja elektryczna wytrzymajà obcià- enie kuchenki. Instalacja elektryczna wyposa ona jest w skuteczny system uziemiajàcy spe niajàcy wymagania aktualnych standardów i przepisów.! Wtyczka lub wy àcznik sieciowy muszà byç atwo dost pne po zainstalowaniu kuchenki.! Przewód zasilajàcy nie mo e byç zagi ty lub przygnieciony.! Przewód zasilajàcy musi byç regularnie sprawdzany i w razie usterki wymieniony przez autoryzowanego technika.! Producent nie ponosi adnej odpowiedzialnoêci za ewentualne szkody wynik e z niew aêciwego zainstalowania urzàdzenia. Pod àczenie gazu do kuchni Uwaga: CzynnoÊç ta mo e byç wykonana jedynie przez technika z odpowiednimi uprawnieniami, autoryzowanego przez producenta. Pod àczyç kuchni do butli gazowej lub rury instalacji gazowej, przestrzegajàc obowiàzujàcych przepisów, wy àcznie po uprzednim ustaleniu, czy kuchnia mo e byç zasilana gazem wyst pujàcym w danej instalacji. JeÊli jest inaczej, nale y wykonaç zalecania podane w cz Êci Dostosowywanie kuchenki do ró nych rodzajów gazów. Niektóre modele kuchenki umo liwiajà pod àczenie instalacji gazowej z lewej lub prawej strony kuchenki aby zmieniç stron zasilania nale y zamieniç po o enie uchwytu w a i korka zamykajàcego oraz wymieniç uszczelk (do àczonà do kuchni). W przypadku pod àczenia do butli z gazem p ynnym nale- y zastosowaç regulator ciênienia, spe niajàcy obowiàzujàce przepisy. Wa ne: nale y sprawdziç czy ciênienie gazu w instalacji zgodne jest z zaleceniami podanymi w tabeli 1 zatytu owanej Parametry dysz I palników. Zapewni to bezpiecznà prac kuchni, w aêciwe zu ycie gazu oraz przed u y czas bezawaryjnej pracy kuchni. Pod àczenie do sztywnej instalacji rurowej (miedzianej lub stalowej) Pod àczenie do instalacji gazowej powinno byç wykonane w taki sposób, który nie wywo uje napr eƒ w adnym punkcie instalacji ani na adnej cz Êci urzàdzenia. Urzàdzenie wyposa one jest w regulowanà z àczk w kszta cie litery L oraz uszczelk, które umo liwiajà pod- àczenie do instalacji gazowej. Je eli zajdzie potrzeba przekr cenia z àczki to wymagana b dzie równie wymiana uszczelki (do àczonej do urzàdzenia). Z àcze doprowadzajàce gaz do kuchenki to m ski cylinder z gwintem 1/2. Pod àczenie do elastycznego przewodu metalowego Z àcze doprowadzajàce gaz do kuchenki to z àcze m skie z gwintem 1/2 do rur gazowych o przekroju okràg ym. Do pod àczenia nale y stosowaç wy àcznie rury i uszczelki odpowiadajàce aktualnie obowiàzujàcym normom. Maksymalna d ugoêç przewodu elastycznego nie mo e przekraczaç 2000 mm. Po wykonaniu po àczenia nale y sprawdziç czy elastyczny przewód metalowy nie styka si z adnymi cz Êciami ruchomymi ani czy nie jest niczym przyciêni ty. prawdzanie szczelnoêci Wa ne: Po zakoƒczeniu instalacji kuchenki nale y sprawdziç szczelnoêç wszystkich po àczeƒ stosujàc do tego wod z myd em. Do sprawdzania szczelnoêci nie wolno w adnym wypadku stosowaç ognia! Dostosowywanie kuchenki do ró nych rodzajów gazów Aby dostosowaç kuchenk do gazu innego rodzaju, ni rodzaj, dla którego zaprojektowano kuchenk (patrz naklejka na spodzie kuchenki lub na opakowaniu), nale y wymieniç dysze palników, zgodnie z poni szà procedurà: 1. Zdemontowaç krat podpierajàcà garnki i wysunàç palniki z kuchenki 2. Za pomocà klucza nasadowego 7mm odkr ciç dysze i wymieniç je na nowe dysze, odpowiednie do gazu danego typu (patrz Tabela 1, Parametry dysz i palników ). 3. Ponownie zmontowaç razem cz Êci, wykonujàc wy ej opisane czynnoêci w odwrotnej kolejnoêci 4. Po zakoƒczeniu operacji wymieniç starà tabliczk znamionowà na nowà, zawierajàcà okreêlenie nowego rodzaju gazu naklejka taka dost pna jest w naszym Centrum erwisowym. Je eli ciênienie gazu ró ni si od ciênienia zalecanego, przy êródle gazu nale y zainstalowaç regulator ciênienia. Regulator ten powinien spe niaç krajowe normy dotyczàce stosowania regulatorów gazu na przewodach instalacji gazowej. 4

5 Regulacja dop ywu powietrza do palnika Palniki nie wymagajà takiej regulacji. Regulacja minimalnej wielkoêci p omienia 1. Ustawiç zawór gazu w po o eniu najmniejszego p omienia 2. Zdemontowaç pokr t o i przekr ciç Êrub regulacyjnà (znajdujàcà si bàdê po jednej ze stron trzonka lub w jego Êrodku). Przekr ciç Êrub w kierunku zgodnym z ruchem wskazówek zegara do po o enia, w którym p omieƒ b dzie ma y i stabilny. 3. prawdziç czy p omieƒ nie gaênie podczas szybkiego kr cenia zaworem 4. W przypadku niew aêciwego dzia ania kuchenek wyposa onych w urzàdzenie zabezpieczajàce (termoelement) przy ustawieniu najmniejszego p omienia, nale y zwi kszyç wielkoêç p omienia za pomocà Êruby. 5. Po wykonaniu regulacji, nale y na o yç wosk uszczelniajàcy lub jego zamiennik na stare uszczelki na obejêciu.! W przypadku zasilania gazem p ynnym, Êruba regulacyjna powinna byç ca kowicie wkr cona do samego koƒca.! Po zakoƒczonej regulacji, nale y zmieniç nalepk z opisem rodzaju gazu, do jakiego kuchnia jest przystosowana.! JeÊli ciênienie gazu w instalacji ró ni si od wartoêci, podanych w niniejszej instrukcji, nale y zastosowaç regulator ciênienia. DANE TECHNICZNE Napi cie i cz stotliwoêç zasilania: patrz tabliczka znamionowa Niniejsze urzàdzenie spe nia poni sze dyrektywy Unii Europejskiej: 73/23/EEC z dn. 19/02/73 (Niskie napi cia) wraz z póêniejszymi zmianami 89/336/EEC z dn. 03/05/89 (KompatybilnoÊç elektromagnetyczna) wraz z póêniejszymi zmianami 90/396/EEC z dn. 29/06/90 (Gazowa) wraz z póêniejszymi zmianami 93/68/EEC z dn. 22/07/93 wraz z póêniejszymi zmianami 2002/96/EEC Uwaga: Tabliczka znamionowa umieszczona jest na spodzie kuchni. 5

6 Parametry dysz i palników Tabela 1. Palnik rednica (mm) Moc termiczna (p.c.s*) Nominalna Moc termiczna (p.c.s*) Min. Gaz naturalny G20 (GZ50) Dysza 1/100 (mm) Przep yw* l/h Gaz Naturalny G2.350 (GZ35) Dysza 1/100 (mm) Przep yw* l/h Dysza 1/100 (mm) Gaz p ynny G30 (GPB) Przep yw* g/h zybki (R) 100 3,00 0, redni (RR) 100 2,60 0, zybki 100 3,40 0, (du y)(ur) Pó szybki () 75 1,65 0, Pomocniczy (ma y)(a) 55 1,00 0, Mini WOK (MW) Ci nienie gazu 110 3,50 1, Minimalne Nominalne (mbar) Maksymalne * Przy gazie suchym 15 C i 1013 mbar G20 (GZ 50) p.c.s.. 37,78 MJ/m 3 G2.350 (GZ 35) p.c.s.. 27,20 MJ/m 3 G30 (GPB) p.c.s... 49,47 MJ/kg A A Ø 145 R RR MW R TD 640 IX/HA TD 640 IX/HA TQ 640 GH/HA TZ 640 /HA TD 641 IX/HA TD 631 IX/HA RR RR UR MW A A TD 750 IX/HA TD 751 GH/HA TQ 751 GH/HA TZ 751 /HA 6

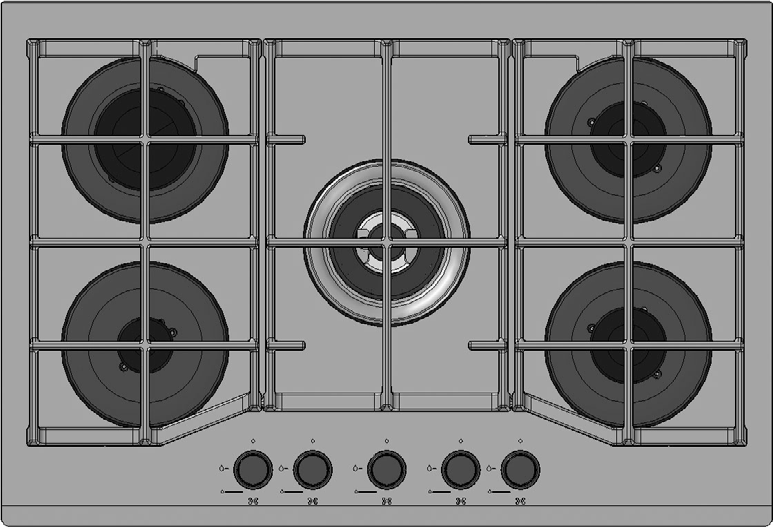

7 Opis kuchni Ogólny widok ELEKTRYCZNAP YTKA GRZEJNA* RUZT PALNIKI GAZOWE Kontrolka URUCHOMIENIA ELEKTRYCZNEJ P YTKI GRZEJNEJ* Pokr t a PALNIKÓW i P YTKI GRZEJNEJ PALNIKI GAZOWE RUZT Pokr t a PALNIKÓW ZABEZPIECZENIE PRZECIWWYP YWOWE* Elektryczna zapalarka PALNIKA GAZOWEGO* l ELEKTRYCZNA P YTKA GRZEJNA mo e wyst powaç w ró nych rozmiarach i mo e byç zwyk a lub szybko nagrzewajàca si (p ytki szybko nagrzewajàce ró nià si od normalnych czerwonym kó kiem na ich Êrodku). l Kontrolka URUCHOMIENIA ELEKTRYCZNEJ P YTKI GRZEJNEJ Êwieci si po uruchomieniu p ytki. l PALNIKI GAZOWE ró nià si rozmiarem i mocà. Nale y dopasowaç rozmiar palnika do stosowanego naczynia. l Pokr t a PALNIKÓW s u à do ustawienia wielkoêci p omienia i ustawienia poziomu mocy ELEKTRYCZNEJ P YTKI GRZEJNEJ*. l Elektryczna zapalarka PALNIKA GAZOWEGO* umo liwia automatyczne zapalenia palnika. l ZABEZPIECZENIE PRZECIWWYP YWOWE* zatrzymuje wyp yw gazu po przypadkowym zgaêni ciu p omienia. * Dost pne w niektórych modelach. 7

8 Uruchomienie i obs uga kuchni Pokr t a oznaczone sà symbolami okreêlajàcymi przyporzàdkowanie palników gazowych lub p ytek elektrycznych (o ile urzàdzenie jest w nie wyposa one). Palnik gazowe Palniki te ró nià si pod wzgl dem wymiarów i mocy. Do przygotowywania posi ku nale y u yç palnika o wymiarze najbardziej zbli onym do rozmiarów stosowanego garnka. WielkoÊç p omienia palnika mo na ustawiç za pomocà odpowiedniego pokr t a. Dost pne sà nast pujàce po o enia: l palnik wy àczony p omieƒ du y p omieƒ ma y Aby w àczyç palnik nale y zbli yç zapalonà zapa k lub zapalniczk do palnika, ca kowicie wcisnàç pokr t o i przekr ciç je w kierunku przeciwnym do ruchu wskazówek zegara w po o enie oznaczone symbolem du ego p omienia. W modelach wyposa onych w urzàdzenie zabezpieczajàce nale y przytrzymaç pokr t o wciêni te przez oko o 3 sekund, do momentu a czujnik urzàdzenia zabezpieczajàcego nagrzeje si i zacznie podtrzymywaç p omieƒ. Je eli kuchenka wyposa ona jest w elektrycznà zapalark, to eby zapaliç palnik w takiej kuchence nale y wcisnàç do koƒca odpowiednie pokr t o i przekr ciç je w po o enie du ego p omienia przytrzymujàc je wciêni te a do zapalenia si gazu. Aby wy àczyç palnik, nale y przekr ciç pokr t o w kierunku zgodnym z ruchem wskazówek zegara, do koƒcowego po- o enia (pokr t o nale y zostawiç w po o eniu, oznaczonym symbolem l ). Ostro nie: Je eli palnik przypadkowo zgaênie nale y, korzystajàc z pokr t a, zakr ciç dop yw gazu. Przed przystàpieniem do ponownego zapalania gazu nale y odczekaç, co najmniej jednà minut. Praktyczne porady dotyczàce korzystania z palników Poni sze wskazówki umo liwià Paƒstwu uzyskanie najlepszych rezultatów w u ytkowaniu kuchenki: l Na ka dym z palników nale y stawiaç garnki i naczynia o rozmiarach odpowiednich do rozmiaru palnika (patrz tabela). Dzi ki temu p omieƒ podgrzewa b dzie jedynie dno naczynia i nie b dzie opala jego boków; l Nale y zawsze stosowaç garnki o p askich dnach, i przykrywaç je pokrywkami; l Gdy zawartoêç naczynia zacznie si gotowaç nale y zmniejszyç p omieƒ przekr cajàc pokr t o w po o enie niski p omieƒ. Palnik ø Êrednica naczyƒ (cm) zybki (R) Âredni (RR) zybki (UR) Pó -szybki () Pomocniczy (A) Mini WOK (MW) W celu okreêlenia rodzaju palnika nale y porównaç jego kszta t z opisem zamieszczonym w cz Êci Parametry palników i dysz. Elektryczna p yta grzewcza* Uruchamiana jest przez obrócenie, zgodnie i przeciwnie do ruchu wskazówek, odpowiedniego pokr t a i ustawienie na jednej z szeêciu pozycji. Pozycja Poziom energji 0 Wy àczony 1 Niski 2-5 Âredni 6 Wysoki Ustawienie pokr t a w pozycji innej ni 0 zapala kontrolk URUCHOMIENIA ELEKTRYCZNEJ P YTY GRZEJNEJ. Praktyczne porady dotyczàce korzystania z elektrycznej p ytki grzejnej* Aby uniknàç rozpraszania energii cieplnej i przypalania daƒ, nale y stosowaç wy àcznie garnki o p askich dnach, o Êrednicach nie mniejszych od Êrednicy p ytki. W poni szej tabeli przedstawiono zalecane po o enia pokr te do przygotowywania ró nych potraw. Po o enie 0 wy àczona Przed pierwszym u yciem elektrycznej p ytki grzejnej, nale- y jà wygrzaç przez oko o 4 minuty w maksymalnej temperaturze bez garnków. * Dost pne w niektórych modelach. P ytka normalna lub szybko nagrzewajàca si 1 gotowanie warzyw, ryb 2 gotowanie kartofli (na parze), zup, ciecierzycy, fasoli 3 Dalsze gotowanie du ych iloêci jedzenia, minestrone 4 pieczenie (Êrednia intensywnoêç) 5 pieczenie (bardziej intensywne) 6 przyrumienianie i osiàganie temperatury wrzenia w krótkim czasie 8

9 Ârodki ostro noêci i porady! Urzàdzenie zosta o zaprojektowane i wyprodukowane zgodnie z mi dzynarodowymi normami bezpieczeƒstwa. Dla bezpieczeƒstwa podano poni sze zalecenia, których trzeba bezwzgl dnie przestrzegaç. Ogólne informacje o bezpieczeƒstwie Niniejszy podr cznik dotyczy kuchenek klasy 3, przeznaczonych do zabudowy. Kuchenka ta zaprojektowana zosta a do u ytku domowego i nieprofesjonalnego. Zabrania si modyfikowania jej funkcji oraz parametrów technicznych. Poni sze instrukcje dotyczà krajów, których symbole podane zosta y w instrukcji obs ugi oraz na tabliczce z numerem seryjnym. Instalacja elektryczna kuchenki jest bezpieczna wy àcznie wtedy, gdy zosta a pod àczona do skutecznego systemu uziemiajàcego, spe niajàcego obowiàzujàce wymagania bezpieczeƒstwa. Poni ej przedstawiono list potencjalnie niebezpiecznych elementów. Nale y zwróciç szczególnà uwag by nie mia- y do nich dost pu dzieci ani osoby upoêledzone: wszelkie pokr t a i wy àczniki kuchenki; opakowania (torebki, polistyren, gwoêdzie itp.); sama kuchenka zaraz po u yciu ze wzgl du na jej wysokà temperatur ; p yta ceramiczna kuchenki (jeêli wyst puje w tym modelu) przed i po u yciu powierzchnia p yty jest goràca, przez co najmniej pó godziny po jej wy àczeniu; nieu ywana, od àczona kuchenka (nale y zabezpieczyç jej wszystkie potencjalnie niebezpieczne elementy). Nie wolno: dotykaç kuchenki wilgotnymi cz Êciami cia a; pracowaç przy kuchni boso; ciàgnàç za kuchenk lub za kabel zasilajàcy w celu od àczenia jej od zasilania; u ywaç urzàdzenia w sposób niebezpieczny i / lub niew aêciwy; zakrywaç szczelin wentylacyjnych i rozpraszajàcych ciep o; dopuszczaç do kontaktu kabli zasilajàcych drobnych urzàdzeƒ elektrycznych z goràcymi cz Êciami kuchenki; wystawiaç kuchenki na dzia anie czynników atmosferycznych (deszcz, s oƒce); u ywaç cieczy atwopalnych w pobli u kuchenki; u ywaç przejêciówek, rozga ziaczy i / lub przed u aczy; u ywaç niestabilnych lub zdeformowanych naczyƒ / garnków; Zawsze nale y naczynie ustawiaç centrycznie nad palnikiem; pozostawiaç w àczonych p ytek elektrycznych (lub p yty ceramicznej) bez znajdujàcych si na nich garnków; u ywaç p yty ceramicznej (o ile kuchenka jest w nià wyposa ona) jako blatu kuchennego; w àczaç elektrycznych elementów grzejnych (o ile kuchenka jest w niewyposa ona), jeêli znajdujà si na nich elementy plastikowe lub folia aluminiowa; uderzaç p yty ceramicznej (o ile kuchenka jest w nià wyposa ona) ostro zakoƒczonymi przedmiotami; zamykaç szklanej pokrywy kuchenki (o ile kuchenka jest w nià wyposa ona), gdy palniki lub p ytki elektryczne nie zdà y y wystygnàç; podejmowaç prób naprawy lub instalacji kuchenki bez pomocy osób wykwalifikowanych. W nast pujàcych przypadkach nale y wezwaç osob wykwalifikowanà: w celu zainstalowania kuchenki (zgodnie z zaleceniami producenta) w wypadku powstania wàtpliwoêci, co do poprawnego dzia ania kuchenki w celu wymiany gniazdka sieciowego, gdy nie pasuje ono do wtyczki kuchenki W nast pujàcych przypadkach nale y skonsultowaç si z autoryzowanym przez producenta punktem serwisowym: w przypadku wàtpliwoêci, co do stanu kuchenki po jej rozpakowaniu w przypadku zniszczenia kabla zasilajàcego lub koniecznoêci jego wymiany je eli kuchenka zepsuje si lub dzia a nieprawid owo za- àdaç oryginalnych cz Êci zamiennych w przypadku p kni cia p yty ceramicznej Polecamy Paƒstwu stosowanie si do poni szych zaleceƒ: kuchenki nale y u ywaç wy àcznie do pieczenia jedzenia, nale y unikaç innych zastosowaƒ sprawdziç stan kuchenki po jej rozpakowaniu od àczaç kuchenk od zasilanie, gdy nie dzia a ona prawid owo lub za ka dym razem, przed przystàpieniem do jej czyszczenia lub wykonywania wszelkich czynnoêci konserwacyjnych gdy kuchenka nie jest u ywana przez d u szy okres czasu nale y od àczyç zasilanie i zakr ciç kurek gazu (je eli jest ona w taki wyposa ona); je eli p yta ceramiczna p knie od àczyç kuchenk od instalacji elektrycznej gdy kuchenka nie jest u ywana sprawdzaç czy pokr t a ustawione sà w pozycji [symbole] jeêli podejmà paƒstwo decyzj o zaprzestaniu korzystania z kuchenki, po od àczeniu jej od zasilania nale y odciàç kabel sieciowy producent nie ponosi adnej odpowiedzialnoêci za wszelkie zniszczenia, które mogà powstaç w wyniku niew aêciwej instalacji lub niew aêciwego i nierozsàdnego u ytkowania kuchenki. Pozbywanie si odpadów i zu ytej kuchni W trosce o Êrodowisko naturalne rezerwujemy sobie prawo do stosowania komponentów wytwarzanych z surowców wtórnych, co obni a koszty konsumentom i zmniejsza zanieczyszczenia. 9

10 Pozbywanie si materia ów opakowaniowych: przestrzegaç miejscowych przepisów, co pozwoli na ponowne wykorzystanie opakowaƒ Pozbywanie si starej kuchni: przed oddaniem urzàdzenia na z om, nale y odciàç kabel sieciowy. Pozbywanie si starych urzàdzeƒ elektrycznych To urzàdzenie jest oznaczone zgodnie z Dyrektywà Europejskà 2002/96/WE oraz polskà Ustawà o zu ytym sprz cie elektrycznym i elektronicznym symbolem przekreêlonego kontenera na odpady. Takie oznakowanie informuje, e sprz t ten, po okresie jego u ytkowania nie mo e byç umieszczany àcznie z innymi odpadami pochodzàcymi z gospodarstwa domowego. U ytkownik jest zobowiàzany do oddania go prowadzàcym zbieranie zu ytego sprz tu elektrycznego i elektronicznego. Prowadzàcy zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzà odpowiedni system umo liwiajàcy oddanie tego sprz tu. W aêciwe post powanie ze zu ytym sprz tem elektrycznym i elektronicznym przyczynia si do unikni cia szkodliwych dla zdrowia ludzi i Êrodowiska naturalnego konsekwencji, wynikajàcych z obecnoêci sk adników niebezpiecznych oraz niew aêciwego sk adowania i przetwarzania takiego sprz tu. 10

11 Konserwacja i czyszczenie Wy àczanie urzàdzenia Przed przystàpieniem do czyszczenia lub innych prac konserwacyjnych nale y zawsze od àczyç urzàdzenie od zasilania, za pomocà g ównego wy àcznika lub wyjmujàc wtyczk kabla zasilajàcego z gniazdka. Czyszczenie Aby zapewniç d ugà ywotnoêç kuchenki nale y jà regularnie czyêciç pami tajàc, e:! Do czyszczenia zabrania si stosowania urzàdzeƒ czyszczàcych parà Cz Êci emaliowane nale y czyêciç ciep à wodà. Nie wolno stosowaç proszków Êciernych ani substancji ràcych, które mog yby zniszczyç wyglàd tych elementów; Cz Êci palników, które mogà zostaç zdemontowane nale y mo liwie cz sto myç w ciep ej wodzie z myd em, zwracajàc przy tym uwag czy usuwane sà zapieczone na nich pozosta oêci; W kuchenkach z automatycznà zapalniczkà nale y cz sto i starannie czyêciç koƒcówk urzàdzenia zap onowego, zwracajàc przy tym uwag na to czy nie sà zatkane otwory na gaz; JeÊli elementy ze stali nierdzewnej przez d u szy czas b dà wchodziç w kontakt z wodà o du ym st eniu wapnia lub zawierajàcà detergenty (bogate w fosfor) mogà si one pokryç nalotem. Aby temu zapobiec cz Êci te nale y dobrze sp ukaç wodà a nast pnie wysuszyç. Dobrà praktykà jest równie natychmiastowe usuwanie wszelkich rozlanych p ynów i potraw; marowanie zaworów gazu Po pewnym czasie korzystania z kuchenki zawory gazu mogà zabrudziç si. Przejawem tego b dà trudnoêci w ich obracaniu lub ich zaklejanie si. W takiej sytuacji konieczna jest wymiana na nowy. Uwaga: CzynnoÊç ta mo e byç wykonana jedynie przez technika z odpowiednimi uprawnieniami, autoryzowanego przez producenta. 11

12 Problemy Czasami mo e okazaç si, e kuchenka nie chce dzia aç lub nie dzia a w aêciwie. Zanim wezwiemy specjalist mo emy sprawdziç czy problemowi nie da si zaradziç samemu. Po pierwsze, nale y sprawdziç czy nie wystàpi y adne przerwy w zasilaniu gazem lub pràdem elektrycznym, a w szczególnoêci czy odkr cone sà g ówne zawory. Palnik nie zapala si lub p omieƒ wokó palnika nie jest jednolity GaÊnie p omieƒ, w modelach kuchenki wyposa onych w urzàdzenie zabezpieczajàce Po ustawieniu pokr t a na niski p omieƒ palnik gaênie Naczynia nie stojà stabilnie prawdziç i upewniç si czy: otwory w palniku nie zatka y si czy wszystkie cz Êci ruchome palnika zosta y w aêciwie zamontowane czy nie ma przeciàgów w pobli u palników prawdziç i upewniç si czy: pokr t o zosta o wciêni te do koƒca czy pokr t o przytrzymano wystarczajàco d ugo, aby urzàdzenie zabezpieczajàce zdà y o zadzia aç czy otwory w palniku, znajdujàce si w pobli u urzàdzenia zabezpieczajàcego, nie zosta y zatkane prawdziç i upewniç si czy: otwory w palniku nie zatka y si czy nie ma przeciàgów w pobli u palników czy odpowiednio ustawiono wielkoêç minimalnego p omienia (patrz rozdzia Regulacja minimalnego p omienia ) prawdziç i upewniç si czy: dno naczyƒ jest ca kowicie p askie czy naczynia ustawiono na Êrodku palnika lub p ytki elektrycznej czy krata p yty kuchenki nie zosta a po o ona odwrotnie erwis JeÊli pomimo przeprowadzanych kontroli kuchenka nadal nie dzia a poprawnie a jej wadliwe dzia anie utrzymuje si nale y skontaktowaç si z Punktem Obs ugi Klienta firmy Indesit Company Polska p. z o.o. (tel.: ) podajàc informacje o: rodzaju problemu nazwie skrótowej okreêlajàcej model kuchenki (Mod...), którà podano w karcie gwarancyjnej. 12
