1 Kuchenka do wbudowania w meble PF 640 ES U PF 640 E U Instrukcja instalacji i obs ugi PL

2 Kuchenka do wbudowania w meble PF 640 ES U PF 640 E U Spis treêci Widok elementów w powi kszeniu... 3 Korzystanie z kuchenki... 4 Jak dbaç o kuchenk... 5 Porady praktyczne... 5 Problemy?... 6 Bezpieczeƒstwo dobry zwyczaj... 7 Instrukcje dotyczàce instalacji kuchenek do zabudowy... 8 Parametry dysz i palników

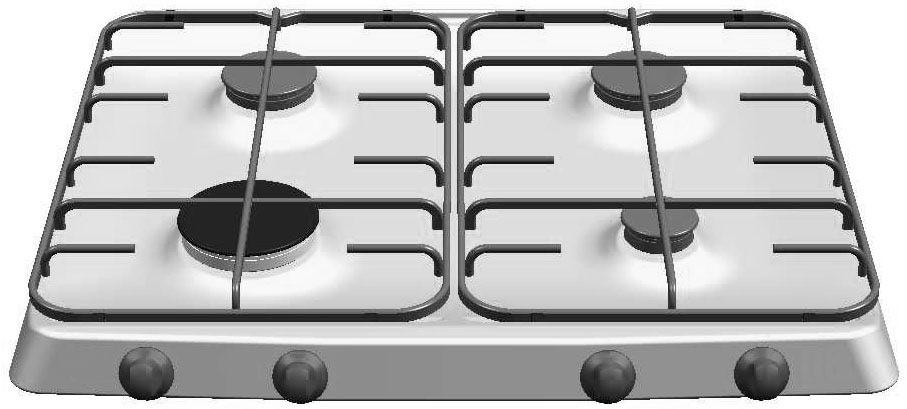

3 Gratulujemy Paƒstwu wyboru kuchenki firmy Ariston. Mamy nadziej, e uznajà jà Paƒstwo za produkt niezawodny i atwy w u yciu. Prosimy o dok adne zapoznanie si z niniejszà instrukcjà obs ugi. Umo liwi to Paƒstwu uzyskanie najlepszych efektów podczas korzystania z kuchenki oraz wp ynie na przed u enie trwa oêci urzàdzenia. WIDOK ELEMENTÓW W POWI KSZENIU A. palniki gazowe B. krata kuchenki C. pokr t a regulacyjne palników gazowych D. zapalniczka do palników gazowych (wyst puje tylko w niektórych modelach) F. urzàdzenie zabezpieczajàce (wyst puje tylko w niektórych modelach) w àcza si w sytuacji gdy p omieƒ przypadkowo zgaênie (na przyk ad w wyniku rozlania cieczy na palnik, przeciàgów, itp.); dzia anie urzàdzenia polega na odci ciu dop ywu gazu do palnika 3

4 KORZYSTANIE Z KUCHENKI Pokr t a oznaczone sà symbolami okreêlajàcymi przyporzàdkowanie palników gazowych lub p ytek elektrycznych (o ile urzàdzenie jest w nie wyposa- one). Palnik gazowe Palniki te ró nià si pod wzgl dem wymiarów i mocy. Do przygotowywania posi ku nale y u yç palnika o wymiarze najbardziej zbli onym do rozmiarów stosowanego garnka. WielkoÊç p omienia palnika mo na ustawiç za pomocà odpowiedniego pokr t a. Dost pne sà nast pujàce po o enia: q palnik wy àczony p omieƒ du y p omieƒ ma y Aby w àczyç palnik, nale y zbli yç zapalonà zapa k lub zapalniczk do palnika, ca kowicie wcisnàç pokr t o i przekr ciç je w kierunku przeciwnym do ruchu wskazówek zegara w po o enie oznaczone symbolem du ego p omienia. W modelach wyposa onych w urzàdzenie zabezpieczajàce (F) nale y przytrzymaç pokr t o wciêni te przez oko o 6 sekund, do momentu a czujnik urzàdzenia zabezpieczajàcego nagrzeje si i zacznie podtrzymywaç p omieƒ. Kuchenki wyposa one sà we w àcznik zapalniczki, który wbudowany jest w pokr t o (symbol znajduje si w pobli u pokr t a). Aby zapaliç palnik w takiej kuchence, nale y po prostu wcisnàç do koƒca odpowiednie pokr t o i przekr ciç je w po o enie du ego p omienia przytrzymujàc je wciêni te a do zapalenia si gazu. Aby wy àczyç palnik, nale y przekr ciç pokr t o w kierunku zgodnym z ruchem wskazówek zegara, do koƒcowego po o enia (pokr t o nale y zostawiç w po o eniu oznaczonym symbolem q). Ostro nie: Je eli palnik przypadkowo zgaênie nale y, korzystajàc z pokr t a, zakr ciç dop yw gazu. Przed przystàpieniem do ponownego zapalania gazu nale y odczekaç co najmniej jednà minut. 4

5 JAK DBAå O KUCHENK Przed przystàpieniem do czyszczenia lub innych prac konserwacyjnych nale y zawsze od àczyç urzàdzenie od zasilania za pomocà g ównego wy- àcznika lub wyjmujàc wtyczk kabla zasilajàcego z gniazdka. Aby zapewniç d ugà trwa oêç kuchenki, nale y jà regularnie czyêciç, pami tajàc o nast pujàcych kwestiach: Cz Êci emaliowane i szyb p yty kuchenki (o ile dany model jest w takà szyb wyposa ony) nale y czyêciç ciep à wodà. Nie wolno stosowaç proszków Êciernych ani substancji ràcych, które mog yby zniszczyç wyglàd tych elementów. Cz Êci palników, które mogà zostaç zdemontowane, nale y mo liwie cz sto myç w ciep ej wodzie z myd em, zwracajàc przy tym uwag, czy usuwane sà zapieczone na nich pozosta oêci. W kuchenkach z automatycznà zapalniczkà nale y cz sto i starannie czyêciç koƒcówk urzàdzenia zap onowego, zwracajàc przy tym uwag na to, czy nie sà zatkane otwory na gaz. JeÊli elementy ze stali nierdzewnej przez d u szy czas b dà wchodziç w kontakt z wodà o du ym st eniu wapnia lub zawierajàcà detergenty (bogate w fosfor) mogà si one pokryç nalotem. Aby temu zapobiec, cz Êci te nale y dobrze sp ukaç wodà a nast pnie wysuszyç. Dobrà praktykà jest równie natychmiastowe usuwanie wszelkich rozlanych p ynów i potraw. PORADY PRAKTYCZNE Praktyczne porady dotyczàce korzystania z palników Poni sze wskazówki umo liwià Paƒstwu uzyskanie najlepszych rezultatów w u ytkowaniu kuchenki: Na ka dym z palników nale y stawiaç garnki i naczynia o rozmiarach odpowiednich do rozmiaru palnika (patrz tabela). Dzi ki temu p omieƒ podgrzewa b dzie jedynie dno naczynia i nie b dzie opala jego boków. Nale y zawsze stosowaç garnki o p askich dnach, i przykrywaç je pokrywkami. Gdy zawartoêç naczynia zacznie si gotowaç, nale y zmniejszyç p omieƒ przekr cajàc pokr t o w po o enie niski p omieƒ. Palnik Êrednica naczyƒ (cm) szybki (R) pó -szybki (S) (pomocniczy (A) W celu okreêlenia rodzaju palnika, nale y porównaç jego kszta t z opisem zamieszczonym w cz Êci Parametry palników i dysz. 5

6 PROBLEMY? Czasami mo e okazaç si, e kuchenka nie chce dzia aç lub nie dzia a w aêciwie. Zanim wezwiemy specjalist, mo emy sprawdziç, czy problemowi nie da si zaradziç samemu. Po pierwsze, nale y sprawdziç, czy nie wystàpi y adne przerwy w zasilaniu gazem lub pràdem elektrycznym, a w szczególnoêci, czy odkr cone sà g ówne zawory. Palnik nie zapala si lub p omieƒ wokó palnika nie jest jednolity Sprawdziç i upewniç si : czy otwory w palniku nie zatka y si, czy wszystkie cz Êci ruchome palnika zosta y w aêciwie zamontowane, czy nie ma przeciàgów w pobli u palników. GaÊnie p omieƒ, w modelach kuchenki wyposa onych w urzàdzenie zabezpieczajàce Sprawdziç i upewniç si : czy pokr t o zosta o wciêni te do koƒca, czy pokr t o przytrzymano wystarczajàco d ugo, aby urzàdzenie zabezpieczajàce zdà y o zadzia aç, czy otwory w palniku, znajdujàce si w pobli u urzàdzenia zabezpieczajàcego, nie zosta y zatkane. Po ustawieniu pokr t a na niski p omieƒ palnik gaênie Sprawdziç i upewniç si : czy otwory w palniku nie zatka y si, czy nie ma przeciàgów w pobli u palników, czy odpowiednio ustawiono wielkoêç minimalnego p omienia (patrz rozdzia Regulacja minimalnego p omienia ). Naczynia nie stojà stabilnie Sprawdziç i upewniç si : czy dno naczyƒ jest ca kowicie p askie, czy naczynia ustawiono na Êrodku palnika lub p ytki elektrycznej, czy krata p yty kuchenki nie zosta a po o ona odwrotnie. JeÊli pomimo przeprowadzanych kontroli kuchenka nadal nie dzia a poprawnie a jej wadliwe dzia anie utrzymuje si, nale y skontaktowaç si z najbli szym Punktem Obs ugi Klienta firmy Merloni Elettrodomestici, podajàc informacje o: rodzaju problemu, nazwie skrótowej okreêlajàcej model kuchenki (Mod...), którà podano w karcie gwarancyjnej, nr seryjny urzàdzenia oraz nr karty gwarancyjnej. Nie nale y korzystaç z pomocy specjalistów, którzy nie uzyskali uprawnieƒ od producenta. Nie nale y godziç si na montowanie nieoryginalnych cz Êci zamiennych. 6

7 BEZPIECZE STWO DOBRY ZWYCZAJ Niniejszy podr cznik dotyczy kuchenek klasy 3, przeznaczonych do zabudowy. Kuchenka ta zaprojektowana zosta a do u ytku domowego i nieprofesjonalnego. Zabrania si modyfikowania jej funkcji oraz parametrów technicznych. Poni sze instrukcje dotyczà krajów, których symbole podane zosta y w instrukcji obs ugi oraz na tabliczce z numerem seryjnym. Instalacja elektryczna kuchenki jest bezpieczna wy àcznie wtedy gdy zosta a pod àczona do skutecznego systemu uziemiajàcego, spe niajàcego obowiàzujàce wymagania bezpieczeƒstwa. Poni ej przedstawiono list potencjalnie niebezpiecznych elementów. Nale y zwróciç szczególnà uwag, by nie mia y do nich dost pu dzieci ani osoby upoêledzone: wszelkie pokr t a i wy àczniki kuchenki, opakowania (torebki, polistyren, gwoêdzie itp.), sama kuchenka zaraz po u yciu ze wzgl du na jej wysokà temperatur, nie u ywana, od àczona kuchenka (nale y zabezpieczyç jej wszystkie potencjalnie niebezpieczne elementy). Nie wolno: dotykaç kuchenki wilgotnymi cz Êciami cia a, pracowaç przy kuchni boso, ciàgnàç za kuchenk lub za kabel zasilajàcy w celu od àczenia jej od zasilania, u ywaç urzàdzenia w sposób niebezpieczny i/lub niew aêciwy, zakrywaç szczelin wentylacyjnych i rozpraszajàcych ciep o, dopuszczaç do kontaktu kabli zasilajàcych drobnych urzàdzeƒ elektrycznych z goràcymi cz - Êciami kuchenki, wystawiaç kuchenki na dzia anie czynników atmosferycznych (deszcz, s oƒce), u ywaç cieczy atwopalnych w pobli u kuchenki, u ywaç przejêciówek, rozga ziaczy i/lub przed u aczy, u ywaç niestabilnych lub zdeformowanych naczyƒ/garnków, pozostawiaç w àczonych p ytek elektrycznych (lub p yty ceramicznej) bez znajdujàcych si na nich garnków, zamykaç szklanej pokrywy kuchenki (o ile kuchenka jest w nià wyposa ona) gdy palniki lub p ytki elektryczne nie zdà y y wystygnàç, podejmowaç prób naprawy lub instalacji kuchenki bez pomocy osób wykwalifikowanych. stawiaç naczyƒ bezpoêrednio na palnikach, uderzaç w pokr t a i palniki, samowolnie dokonywaç przeróbek kuchni na inny rodzaj gazu oraz dokonywaç zmian w instalacji zasilajàcej gazowej i elektrycznej; wszelkie zmiany mo e wykonaç jedynie uprawniony instalator. W nast pujàcych przypadkach nale y wezwaç osob wykwalifikowanà: w celu zainstalowania kuchenki (zgodnie z zaleceniami producenta), w wypadku powstania wàtpliwoêci co do poprawnego dzia ania kuchenki, w celu wymiany gniazdka sieciowego, gdy nie pasuje ono do wtyczki kuchenki. W nast pujàcych przypadkach nale y skonsultowaç si z autoryzowanym przez producenta punktem serwisowym: w przypadku wàtpliwoêci co do stanu kuchenki po jej rozpakowaniu, w przypadku zniszczenia kabla zasilajàcego lub koniecznoêci jego wymiany, je eli kuchenka zepsuje si lub dzia a nieprawid owo za àdaç oryginalnych cz Êci zamiennych. 7

8 Polecamy Paƒstwu stosowanie si do poni szych zaleceƒ: kuchenki nale y u ywaç wy àcznie do pieczenia jedzenia, nale y unikaç innych zastosowaƒ, sprawdziç stan kuchenki po jej rozpakowaniu, od àczaç kuchenk od zasilania, gdy nie dzia a ona prawid owo lub za ka dym razem, przed przystàpieniem do jej czyszczenia lub wykonywania wszelkich czynnoêci konserwacyjnych, gdy kuchenka nie jest u ywana przez d u szy okres czasu, nale y od àczyç zasilanie i zakr ciç kurek gazu (je eli jest ona w taki wyposa ona), gdy kuchenka nie jest u ywana, sprawdzaç czy pokr t a ustawione sà w pozycji q/1, jeêli podejmà paƒstwo decyzj o zaprzestaniu korzystania z kuchenki, po od àczeniu jej od zasilania nale y odciàç kabel sieciowy, producent nie ponosi adnej odpowiedzialnoêci za wszelkie zniszczenia, które mogà powstaç w wyniku niew aêciwej instalacji lub niew aêciwego i nierozsàdnego u ytkowania kuchenki. INSTRUKCJE DOTYCZÑCE INSTALACJI KUCHENEK DO ZABUDOWY Poni sze instrukcje przeznaczone sà dla wykwalifikowanego specjalisty instalujàcego urzàdzenie. Instrukcje te majà na celu zapewnienie mo liwie najbardziej profesjonalnego i doêwiadczonego wykonania czynnoêci zwiàzanych z instalacjà i konserwacjà urzàdzenia. Wa ne: wszelkie prace regulacyjne lub konserwacyjne nale y przeprowadzaç po od àczeniu kuchenki od zasilania. Ustawianie kuchenki Wymagania dla pomieszczeƒ kuchennych Przed przystàpieniem do instalowania kuchni gazowej w pomieszczeniu kuchennym itp., nale y upewniç si, czy spe nia ono stawiane mu wymagania. Podstawà prawnà, w oparciu o którà oceniamy przydatnoêç pomieszczenia do zainstalowania w nim kuchni gazowej, jest Rozporzàdzenie Ministra Gospodarki Przestrzennej i Budownictwa z dnia 14 grudnia 1994 r. w sprawie warunków technicznych, jakim powinny odpowiadaç budynki i ich usytuowanie, b dàce aktem wykonawczym do Prawa budowlanego z dnia 7 lipca 1994 r. (Dz.U. nr 15 z dnia , poz. 140). Wa ne: Niniejsze urzàdzenie mo e byç instalowane i wykorzystywane wy àcznie w pomieszczeniach z trwa à wentylacjà, zgodnie z obowiàzujàcymi przepisami technicznymi. Ponadto konieczne jest przestrzeganie zaleceƒ podanych poni ej: a) pomieszczenie, w którym ma byç zainstalowana kuchnia powinno byç wyposa one w system wentylacji odprowadzajàcy na zewnàtrz spaliny powstajàce podczas spalania. Instalacja ta powinna sk adaç si z okapu lub wentylatora elektrycznego, który w àcza si automatycznie za ka dym razem, gdy uruchamiana jest kuchnia. komin lub rozga ziony kana dymowy (w przypadku kuchenek) bezpoêrednio na zewnàtrz 8

9 b) Pomieszczenie powinno równie umo liwiaç dop yw powietrza, które niezb dne jest do w aêciwego spalania gazu. Dop yw powietrza powinien byç nie mniejszy ni 2 m 3 /h na jeden kw mocy palników. Powietrze mo e byç dostarczane w wyniku bezpoêredniego przep ywu z zewnàtrz przez kana o przekroju co najmniej 100 cm 2, którego konstrukcja musi uniemo- liwiaç przypadkowe zablokowanie (rysunek A). Szczegó A Przyk ady otworów wentylacyjnych Rys. A Ewentualnie dop yw powietrza mo e odbywaç si poêrednio z sàsiednich pomieszczeƒ, które wyposa one sà w kana y wentylacyjne wychodzàce na zewnàtrz, spe niajàce wymagania dla kana ów opisane powy ej. Wszystko to przy za o eniu, e sàsiednie pomieszczenia nie sà pomieszczeniami wspólnymi, sypialniami ani nie wyst puje w nich zagro enie po arowe (rysunek B). pomieszczenie sàsiednie pomieszczenie, które ma byç wentylowane Powi kszenie szczeliny wentylacyjnej pomi dzy oknem i pod ogà Rys. B c) JeÊli kuchnia jest wykorzystywana intensywnie i d ugo, to mo e okazaç si konieczne otworzenie okna dla poprawienia wentylacji. d) Gaz p ynny jest ci szy od powietrza i w zwiàzku z tym ma tendencje do gromadzenia si na dolnych poziomach. Pokoje, w których zainstalowano butle z gazem p ynnym, powinny byç wyposa one w kana y wentylacyjne wyprowadzone z pomieszczenia na zewnàtrz, umo liwiajàce wydostawanie si gazu w przypadku nieszczelnoêci. Z tego samego powodu butle z gazem, zarówno puste jak i cz Êciowo nape nione, nie powinny byç ani instalowane ani przechowywane w pomieszczeniach usytuowanych pod powierzchnià ziemi (piwnice, itp.). Dobrà praktykà jest przechowywanie w pomieszczeniu kuchennym jedynie tego zbiornika, który jest aktualnie wykorzystywany, pod warunkiem e nie znajduje si on zbyt blisko êróde ciep a (piecyki, kominki, piekarniki, itp.), które mog yby zwi kszyç temperatur we wn trzu zbiornika powy ej 50 C. Instalacja kuchni Kuchnia gazowa pod wzgl dem ochrony przed przegrzaniem otaczajàcych powierzchni jest przyrzàdem klasy X i jako taka mo e byç zbudowana w ciàgu meblowym tylko do wysokoêci p yty roboczej tj. 850 mm od posadzki. Zabudowa powy ej tego poziomu jest zabroniona. Odleg oêç pomi dzy palnikami nawierzchniowymi, a okapem nadkuchennym powinna wynosiç min. 650 mm. Okap nale y w przypadku braku w pomieszczeniu zblokowanej wentylacji nawiewno-wywiewnej u ywaç jako poch aniacz. Uwaga: Kuchnia zabudowana w klasie X (PN- 92/E-08208/01) nie mo e byç zabudowana wysokim meblem. Jednak w ka dym przypadku meble do zabudowy muszà mieç ok adzin oraz klej do jej przyklejenia odporny na temperatur 100 C. 9

10 Niespe nienie tego warunku mo e spowodowaç zdeformowanie powierzchni lub odklejenie ok adziny. Je eli nie mamy pewnoêci co do odpornoêci termicznej mebli, kuchni nale y zabudowaç meblami zachowujàc odst p ok. 2 cm. Przyk ad ustawienia kuchni (rys.). Âciana znajdujàca si za kuchnià powinna byç uodporniona na wysokie temperatury. Podczas korzystania z kuchni, jej tylna Êciana mo e rozgrzaç si do temperatury oko o 50 C, ponad temperatur otoczenia. W aêciwa instalacja kuchni wymaga uwzgl dnienia poni szych kwestii: a) Kuchni mo na ustawiç w kuchni, kuchnio-jadalni lub pokoju spe niajàcym warunki techniczne wynikajàce z przytoczonych przepisów; nie wolno jej instalowaç w azience ani w pomieszczeniu z prysznicem. b) Meble znajdujàce si obok kuchni, które wystajà powy ej powierzchni kuchni, powinny znajdowaç si w odleg oêci co najmniej 110 mm od kraw dzi p yty z palnikami. Nie wolno wieszaç zas on zaraz za kuchnià ani w odleg oêci 110 mm od Êcianek bocznych kuchni. c) Okapy nale y montowaç zgodnie z instrukcjami podanymi w do àczonych do nich instrukcjach obs ugi. d) Szafki sàsiadujàce z okapem powinny znajdowaç si w odlag oêci co najmniej 420 mm od powierzchni kuchni. Minimalna odleg oêç nad poziomem palników, w jakiej mogà byç mocowane elementy umeblowania kuchni wykonane z materia ów nie zabezpieczonych termicznie wynosi 700 mm. 700mm min. 600mm min. 540mm min. e) Âciana stykajàca si z tylnà Êcianà kuchni powinna byç wykonana z materia u aroodpornego. Tylna Êciana kuchenki mo e si rozgrzaç podczas pracy do temperatury wy szej o 55 C od temperatury otoczenia. Instalacja kuchenek do zabudowy P ytki z palnikami gazowymi sà zabezpieczone przeciwko nadmiernemu nagrzewaniu za pomocà zabezpieczeƒ typu X. Dlatego te kuchenki te mogà byç instalowane obok szafek, o ile szafka nie wystaje ponad poziom kuchenki. W aêciwa instalacja kuchenki wymaga uwzgl dnienia poni szych kwestii: Uwaga: Kuchnia zabudowana w klasie X (PN- 92/E-08208/01) nie mo e byç zabudowana wysokim meblem. Jednak w ka dym przypadku meble do zabudowy muszà mieç ok adzin oraz klej do jej przyklejenia odporny na temperatur 100 C. Niespe nienie tego warunku mo e spowodowaç zdeformowanie powierzchni lub odklejenie ok adziny. Je eli nie mamy pewnoêci co do odpornoêci termicznej mebli, kuchni nale y zabudowaç meblami zachowujàc odst p ok. 2 cm. Przyk ad ustawienia kuchni (rys.). Âciana znajdujàca si za kuchnià powinna byç uodporniona na wysokie temperatury. Podczas korzystania z kuchni, jej tylna Êciana mo e rozgrzaç si do temperatury oko o 50 C, ponad temperatur otoczenia. W aêciwa instalacja kuchni wymaga uwzgl dnienia poni szych kwestii: a) Meble znajdujàce si obok kuchenki, które wystajà powy ej powierzchni kuchenki, powinny znajdowaç si w odleg oêci co najmniej 110 mm od kraw dzi kuchenki. b) Okapy nale y montowaç zgodnie z instrukcjami podanymi w do àczonych do nich instrukcjach obs ugi. Jednak nie nale y ich montowaç ni ej ni w odleg oêci 650 mm od powierzchni kuchenki. c) Szafki sàsiadujàce z okapem powinny znajdowaç si w odleg oêci co najmniej 540 mm od blatu kuchennego. 10

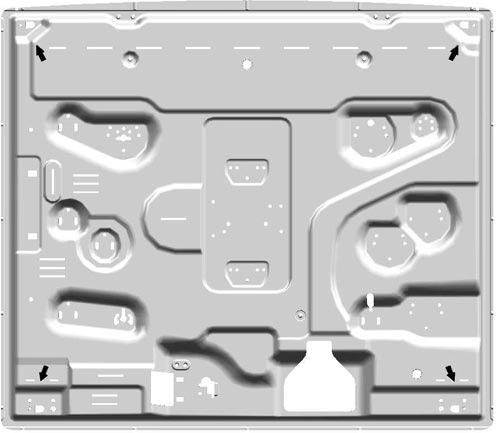

11 d) Je eli kuchenka ma byç zainstalowana bezpoêrednio pod szafkà wiszàcà, to odst p pomi dzy szafkà a kuchenkà powinien wynosiç 700 mm, patrz poni szy rysunek. Mocowanie zacisków schemat monta owy 700mm min. 600mm min. 540mm min. Po o enie zacisku dla blatu o gruboêci 20 mm e) Rozmiary miejsca na meble kuchenne powinny odpowiadaç wymiarom podanym na ostatnich dwóch stronach ok adki. W sk ad zestawu kuchenki wchodzà równie zaciski do mocowania, s u àce do zamocowania kuchenki na blatach kuchennych o gruboêci od 20 do 40 mm. Aby pewnie zamocowaç kuchenk nale y u yç wszystkich zacisków wchodzàcych w sk ad zestawu. Po o enie zacisku dla blatu o gruboêci 30 mm 55 mm 475 mm Po o enie zacisku dla blatu o gruboêci 40 mm 555 mm przód ty Uwaga: Nale y stosowaç zaciski, które znajdujà si w zestawie z osprz tem. 11

12 f) JeÊli kuchenka nie jest instalowana nad wbudowanym piekarnikiem, konieczne jest zamontowanie p yty drewnianej, która spe niaç b dzie rol izolacji termicznej. P yta ta powinna byç umieszczona w odleg oêci co najmniej 20 mm od spodu kuchenki. Wa ne: JeÊli kuchenka instalowana jest nad wbudowanym piekarnikiem, to piekarnik powinien byç zamocowany na dwóch drewnianych listwach. W przypadku instalacji na pó ce, nale y pami taç o pozostawieniu szczeliny o wielkoêci co najmniej 45 x 560 mm z ty u pó ki. Je eli kuchenka instalowana jest nad wbudowanym piekarnikiem, który nie jest wyposa ony w system wymuszonej wentylacji, nale y wykonaç odpowiednie otwory wlotowe i wylotowe powietrza, umo liwiajàce wentylacj wn trza szafki. Pod àczenie gazu do kuchni Uwaga: CzynnoÊç ta mo e byç wykonana jedynie przez technika z odpowiednimi uprawnieniami, autoryzowanego przez producenta. Pod àczyç kuchni do butli gazowej lub rury instalacji gazowej, przestrzegajàc obowiàzujàcych przepisów, wy àcznie po uprzednim ustaleniu, czy kuchnia mo e byç zasilana gazem wyst pujàcym w danej instalacji. JeÊli jest inaczej, nale y wykonaç zalecania podane w cz Êci Dostosowywanie kuchni do ró nych rodzajów gazów. Niektóre modele kuchni umo liwiajà pod àczenie instalacji gazowej z lewej lub prawej strony urzàdzenia aby zmieniç stron zasilania, nale y zamieniç po o enie uchwytu w a i korka zamykajàcego oraz wymieniç uszczelk (do àczonà do kuchni). W przypadku pod àczenia do butli z gazem p ynnym nale y zastosowaç regulator ciênienia, spe niajàcy obowiàzujàce przepisy. Wa ne: Nale y sprawdziç, czy ciênienie gazu w instalacji jest zgodne z zaleceniami podanymi w tabeli 1 zatytu owanej Parametry dysz i palników. Zapewni to bezpiecznà prac kuchni, w aêciwe zu ycie gazu oraz przed u y czas bezawaryjnej pracy kuchni. Pod àczenie do elastycznego przewodu metalowego oznakowanego znakiem B W przypadku instalowania kuchni zgodnie z za o- eniami dla Klasy 2, podrozdzia 1, do pod àczenia kuchni do instalacji gazowej nale y u yç przewodu elastycznego wy àcznie metalowego, odpowiadajàcego obowiàzujàcym przepisom. Z àcze doprowadzajàce gaz do kuchenki to z àcze m skie z gwintem 1/2" do rur gazowych o przekroju okràg ym. Do pod àczenia nale y stosowaç wy àcznie rury i uszczelki odpowiadajàce aktualnie obowiàzujàcym normom. Maksymalna d ugoêç przewodu elastycznego nie mo e przekraczaç 2000 mm. 12

13 Pod àczenie do sztywnej instalacji rurowej Z àcze doprowadzajàce gaz do kuchni to cylinder z gwintem 1/2". Pod àczenie do instalacji gazowej powinno byç wykonane w taki sposób, który nie wywo uje napr eƒ w adnym punkcie instalacji, ani na adnej cz Êci urzàdzenia. Sprawdzanie szczelnoêci Wa ne: Po zakoƒczeniu instalacji kuchenki nale y sprawdziç szczelnoêç wszystkich po- àczeƒ stosujàc do tego wod z myd em. Do sprawdzania szczelnoêci nie wolno w adnym wypadku stosowaç ognia! Pod àczenie do instalacji elektrycznej Kuchenki, które wyposa one sà w trójbiegunowy kabel zasilajàcy przystosowane sà do zasilania pràdem zmiennym o parametrach podanych na tabliczce znamionowej (umieszczonej na panelu z pokr t ami kuchenki). Przewód uziemiajàcy jest koloru ó to-zielonego. Pod àczenie kuchenki gazowej do instalacji elektrycznej Uwaga: Do zasilania kuchni nie nale y stosowaç transformatorów, przejêciówek ani boczników, gdy mogà si one nadmiernie nagrzewaç lub zapaliç. Na kablu zasilajàcym nale y zamontowaç standardowà wtyczk, odpowiadajàcà maksymalnemu obcià eniu, które podano na tabliczce znamionowej. Ewentualnie, pod àczyç urzàdzenie bezpoêrednio do instalacji elektrycznej. W tym przypadku nale y dodatkowo zamontowaç jednobiegunowy wy àcznik sieciowy o odleg oêci styków co najmniej 3 mm i odpowiadajàcy obowiàzujàcym przepisom bezpieczeƒstwa (przewód uziemiajàcy nie mo e byç roz àczany przez wy àcznik). Wy àcznik ten b dzie odcina kuchenk od zasilania. Kabel zasilajàcy powinien byç u o ony w taki sposób, aby temperatura w adnym punkcie jego powierzchni nie mog a przekroczyç temperatury pokojowej powi kszonej o 50 C. Przed wykonaniem po àczenia nale y sprawdziç czy: bezpiecznik oraz instalacja elektryczna wytrzymajà obcià enie kuchenki, instalacja elektryczna wyposa ona jest w skuteczny system uziemiajàcy spe niajàcy wymagania aktualnych standardów i przepisów, wtyczka lub wy àcznik sieciowy b dà atwo dost pne. Wa ne: kolory przewodów w kablu zasilajàcym oznaczajà: zielono- ó ty uziemienie niebieski przewód zerowy bràzowy przewód fazowy JeÊli kolory przewodów w kablu zasilajàcym nie b dà odpowiadaç oznaczeniom w posiadanej przez Paƒstwa wtyczce, nale y: pod àczyç zielono- ó ty kabel do koƒcówki oznaczonej literà E lub symbolem lub oznaczonej kolorem ó to-zielonym lub zielonym, kabel bràzowy pod àczyç do koƒcówki oznaczonej literà L lub kolorem czerwonym, kabel niebieski pod àczyç do koƒcówki oznaczonej literà N lub kolorem czarnym. Dostosowywanie kuchenki do ró nych rodzajów gazów Aby dostosowaç kuchenk do gazu innego rodzaju, ni rodzaj dla którego zaprojektowano kuchenk (patrz naklejka na spodzie kuchenki lub na opakowaniu), nale y wymieniç dysze palników, zgodnie z poni szà procedurà: Zdemontowaç krat podpierajàcà garnki i wysunàç palniki z kuchenki. Za pomocà klucza nasadowego 7 mm odkr ciç dysze i wymieniç je na nowe, odpowiednie do gazu danego typu (patrz Tabela 1, Parametry dysz i palników ). Ponownie zmontowaç razem cz Êci, wykonujàc wy ej opisane czynnoêci w odwrotnej kolejnoêci. Po zakoƒczeniu operacji wymieniç starà tabli- 13

14 czk znamionowà na nowà, zawierajàcà okre- Êlenie nowego rodzaju gazu naklejka taka dost pna jest w naszym Centrum Serwisowym. Je eli ciênienie gazu ró ni si od ciênienia zalecanego, przy êródle gazu nale y zainstalowaç regulator ciênienia. Regulator ten powinien spe niaç krajowe normy dotyczàce stosowania regulatorów gazu na przewodach instalacji gazowej. Regulacja dop ywu powietrza do palnika Palniki nie wymagajà takiej regulacji. Regulacja minimalnej wielkoêci p omienia Ustawiç zawór gazu w po o eniu najmniejszego p omienia. Zdemontowaç pokr t o i przekr ciç Êrub regulacyjnà (znajdujàcà si bàdê po jednej ze stron trzonka lub w jego Êrodku rysunek poni ej). Przekr ciç Êrub w kierunku zgodnym z ruchem wskazówek zegara do po o enia, w którym p omieƒ b dzie ma y i stabilny. Uwaga: W przypadku zasilania gazem p ynnym, Êruba regulacyjna powinna byç ca kowicie wkr cona (w kierunku zgodnym z ruchem wskazówek zegara). Sprawdziç, czy p omieƒ nie gaênie podczas szybkiego kr cenia zaworem. W przypadku niew aêciwego dzia ania kuchenek wyposa onych w urzàdzenie zabezpieczajàce (termoelement), przy ustawieniu najmniejszego p omienia, nale y zwi kszyç wielkoêç p omienia za pomocà Êruby regulacyjnej patrz rysunek. Po wykonaniu regulacji, nale y na o yç wosk uszczelniajàcy lub jego zamiennik nas stare uszczelki na obejêciu. 14

15 PARAMETRY DYSZ I PALNIKÓW Tabela 1 Gaz naturalny Gaz naturalny Gaz p ynny GZ50 GZ35 GPB Palnik Ârednica Moc Dysza Przep yw* Dysza Przep yw* Dysza Przep yw* (mm) termiczna 1/100 l/h 1/100 l/h 1/100 l/h (p.c.i*) (mm) (mm) (mm) Szybki (du y R) 100 2, Âredniej pr dkoêci (Êredni S) 75 1, Pomocniczy (ma y A) 55 0, Piekarrnik 2, CiÊnienie gazu Minimalne Nominalne (mbar) Maksymalne * przy gazie suchym 0 C i 1013 mbar GZ 50 p.c.i. 35,9 MJ/m 3 GZ 35 p.c.i. 25,8 MJ/m 3 GPB p.c.i. 123,6 MJ/m 3 Niniejsze urzàdzenie posiada certyfikat bezpieczeƒstwa wydany przez OBR PREDOM w Warszawie. Niniejsze urzàdzenie spe nia poni sze zalecenia Unii Europejskiej: 73/23/EEC z dn. 19/02/73 (Niskie napi cia) wraz z póêniejszymi zmianami, 89/336/EEC z dn. 03/05/89 (KompatybilnoÊç elektromagnetyczna) wraz z póêniejszymi zmianami, 90/396 EEC z dn. 29/06/90 (Gaz) wraz z póêniejszymi zmianami, 93/68/EEC z dn. 22/07/93 wraz z póêniejszymi zmianami. PF 640 ES U PF 640 E U 15

16 Producent Wyrób Etykieta energetyczna w odniesieniu do DU nr 16 z 1999 poz. 145 MERLONI Elettrodomestici Kuchenka gazowa PF 640 ES U, PF 640 E U R A S Moc palników / p ytek (kw) 2,7 0,9 1,7 GZ35 / GZ50 / GPB Deklarowana sprawnoêç 66,9 / 66,3 / 63,9 58,2 / 60,0 / 58,2 61,6 / 61,9 / 59,3 palnika / p ytki (%) St enie tlenku w gla przy deklarowanej sprawnoêci 122 / 133 / / 24 / / 75 / 46 (w przeliczeniu na suche i nierozcieƒczone spaliny) ppm 16
