System gazoi wodoszczelnych przepustów dla kabli i rur

Transkrypt

1 Ochrona przeciwpozarowa Inzynieria elektryczna Energia odnawialna Inzynieria sanitarna System gazoi wodoszczelnych przepustów dla kabli i rur Uniwersalne mo liwoêci wprowadzania kabli i rur. Doskona y system, niezawodny w ka dym detalu.

2 System przepustów Inteligentny i ekonomiczny! uniwersalne mo liwoêci wprowadzania wszystkich kabli i rur uszczelnienia w technice termokurczliwej i gumowe wk ady uszczelniajàce natychmiastowa gazo- i wodoszczelnoêç (BKD 150 i BKD 90) pewne i proste monta owo po àczenie z systemem ochrony kabli (KSS) dost pny kompletny system z pokrywami, rurami termoi zimnokurczliwymi oraz akcesoriami kotwy zabezpieczajàce szczelny ko nierz przed wyrwaniem ze Êciany zaokràglone kraw dzie zabezpieczajàce pow ok kabli przed uszkodzeniem przy wciàganiu przyjazne Êrodowisku i chemicznie odporne materia y System BKD 150 System BKD 150 odpowiada najwy szym wymaganiom. Bagnetowe zamkni cie zapewnia szybkà i prostà technik monta u, który zakoƒczony jest po obrocie pokrywy o 30 stopni. Bagnetowy przepust kablowy BKD 150 jest przystosowany do u ycia z zastosowaniem ró nych technik uszczelnieƒ. W standardowym wykonaniu jest dostarczany z rurami termokurczliwymi. Opcjonalnie, dost pny tak e z rurami w technice zimnokurczliwej KS. System BKD 150 zapewnia kompatybilnoêç z innymi systemami i jest przystosowany do wielu specjalnych rozwiàzaƒ. po prostu click i gotowe System BKD dysponuje odpowiednimi pokrywami systemowymi, tak e do przy àczenia rur os onowych kabli. Przepusty kablowe BKD 150 i BKD 90 Dane techniczne systemu BKD 150 i BKD 90 (pokrywy systemowe) BKD 150 BKD 90 Systemy przepustów kablowych BKD 150 i BKD 90 sk adajà si ze szczelnego ko nierza, który jest wykonywany w wersji pojedynczej lub podwójnej i mogà byç montowane w bloki. Szczelne ko nierze sà dostarczane w d ugoêci odpowiadajàcej gruboêci Êciany w stanie surowym, umieszczane w szalunku i zabetonowane. Przepusty kablowe sà dostarczane wraz z pokrywami zamykajàcymi zabezpieczonymi folià ochronnà. Wn trze przepustu pozostaje czyste podczas monta u, a przepust natychmiast po zabetonowaniu jest gazoi wodoszczelny. (BKD 150, BKD 90) Szczegó owe informacje na temat sytemu dost pne sà w kartach katalogowych. Prosimy o kontakt z nami, je eli majà Paƒstwo specjalne zastosowania, zapytania i yczenia. Nasz dzia techniczny zawsze znajdzie odpowiednie rozwiàzanie waszego problemu. IloÊç Wewn.- Kabel- Oznaczenie Wewn.- Kabel- Oznaczenie króçców od do produktu od do produktu 0 (zaêlepka) - - BKD 150-D - - BKD 90-D BKD 150-D1/ BKD 90-D1/ BKD 150-D1/ BKD 150-D3/ BKD 90-D3/ BKD 90-D5/ /25 4/12-33;4/7-23 BKD 150-D8/35/ do rury BKD 150-DSM BKD 90-DSM 110 Z BKD 150-WA/ZxD Dla systemu BKD 150 i BKD 90 dost pny jest kompletny system pokryw do przy àczania rur. Wi cej informacji na zapytanie. DSM = po àczenie wtykowe, WA = gumowy wk ad uszczelniajàcy, Z = iloêç kabli wzgl. rur, D = Êrednica zewn. kabli wzgl. rur

3 kablowych Niezawodny w detalu - mocny w systemie System BKD 90 Podobnie jak w systemie BKD 150, bagnetowe zamkni cie przepustu BKD 90 umo liwia szybkie i proste po àczenie szczelnego ko nierza z pokrywà systemowà, tak e do przy àczenia rur os onowych kabli. W standardowym wykonaniu pokrywy systemowe sà dostarczane z rurami termokurczliwymi. Opcjonalnie, sà dost pne z rurami w technice zimnokurczliwej KS. System BKD 90 zapewnia kompatybilnoêç z innymi systemami i jest przystosowany do wielu specjalnych rozwiàzaƒ. System BKD dost pny jest w dwóch ró nych rozmiarach: BKD 150 i BKD 90. Ka dy rozmiar dysponuje odpowiednimi pokrywami systemowymi: BKD 150 z 1, 3 i 8 króçcami BKD 90 z 1, 3 i 5 króçcami Od razu wodoszczelny poprzez zintegrowanà pokryw zamykajàcà Poprzez zintegrowanà gazo- i wodoszczelnà pokryw zamykajàcà system BKD 150 i BKD 90 od razu po zabudowaniu zapewnia szczelnoêç dla wody ciênieniowej. Po zabetonowaniu wn trze przepustu pozostaje czyste, bez dodatkowych kosztów zaêlepek dla przepustów rezerwowych. Akcesoria - narz dzia, jak klucz systemowy i czworokàtny u atwiajà efektywny demonta. PewnoÊç na jedno spojrzenie Przy du ej iloêci kabli do przeprowadzenia przez Êcian i strop, mo liwy jest monta szczelnych ko nierzy w bloki. Âci te naro niki pozwalajà optymalnie kontrolowaç zag szczenie betonu wokó przepustu kablowego. Szybki monta poprzez energonomiczny kszta t Energonomiczny kszta t pierêcienia monta owego u atwia monta pokrywy systemowej. Pewne uszczelnienie dla wody ciênieniowej mo liwe jest w sekund. Oznaczenie produktu (przyk ad zamówienia: szczelny ko nierz) - 2 x 2 - K 2 / (L) BKD150 BKD 90 gruboêç Êciany w podwójny szczelny ko nierz (przepust do dwustronnego uszczelnienia) pojedynczy szczelny ko nierz (przepust do jednostronnego uszczelnienia) 2 szczelne ko nierze obok siebie (w poziomie) 2 szczelne ko nierze nad sobà (w pionie) oznaczenie systemu Idealne uszczelnienie w betonie poprzez wysoce ekspansywny materia uszczelniajàcy Innowacyjne po àczenie ekspansywnego materia u uszczelniajàcego i szczelnego ko nierza gwarantuje idealne zwiàzanie z betonem. W po àczeniu z nowymi otworami kontrolnymi zapewnia wytrzyma à konstrukcj stanowiàcà d ugotrwa à ochron przed nieszczelnoêcià.

4 Ochrona przeciwpo arowa przejêç kabli: System BS 90 PrzejÊcia instalacji przez Êciany i stropy oddzieleƒ przeciwpo arowych zgodnie z przepisami prawa budowlanego muszà spe niaç kryteria szczelnoêci i izolacyjnoêci ogniowej. Ogieƒ, dym i produkty rozpadu szybko rozprzestrzeniajà si do nast pnych stref po arowych lub cz Êci budynku. Pewnym przeciwdzia aniem jest zamkni cie przejêç naszym systemem ochrony przeciwpo arowej BS 90. BS 90 - warianty Zabezpieczenia przejêç kabli BS 90 Zabezpieczenie przejêç kabli przez Êciany i stropy w betonie, Êcianie murowanej i lekkich Êcianach dzia owych, wed ug normy DIN 4102 cz Êç 9, klasa odpornoêci ogniowej S 90. Materia ogniochronny pozostaje wolny od py u i w ókien, w przypadku po aru p czniejàc zabezpiecza przejêcie kabli. Instalacja mo e byç atwo modyfikowana. (Ilustracje 1, 2 i 3) Przegrody kasetowe BS 90 System przegród kasetowych dla przejêç przez Êciany i stropy w betonie, Êcianie murowanej i lekkich Êcianach dzia owych, wed ug normy DIN 4102 cz Êç 9, klasa odpornoêci ogniowej S 90. Poprzez monta na etapie wykonania stanu surowego zapewnia ochron przeciwpo arowà ju w czasie budowy. Przegroda kasetowa pozostaje wolna od py u i w ókien, w przypadku po aru p czniejàc zabezpiecza przejêcie kabli. Instalacja mo e byç atwo modyfikowana. (Ilustracja 4) dopuszczone dla wszystkich typów kabli, jak np. kable PE, VPE, aluminiowe i Êwiat owody dopuszczone dla pojedynczych przewodów ze stali i tworzywa sztucznego dopuszczone dla systemów noênych tras kablowych dla min. gruboêci Êcian 100 i min. gruboêci stropów 150 korki BS 90 dla max Êrednicy przewiertu 300 bloki BS 90 dla przejêç przez Êciany przegroda kasetowa BS 90 z ramami dla lekkich Êcian dzia owych przegroda kasetowa BS 90 bez ram dla Êcian murowanych przegroda kasetowa BS 90 poszerzona o konstrukcji modu owej z przegrodà kasetowà BS 90 ochrona przeciwpo arowa ju w czasie budowy czysty monta, bez py u i w ókien w technologii na sucho mo liwa atwa modyfikacja instalacji krótki czas monta u bez u ycia specjalistycznych narz dzi brak koniecznoêci dodatkowego zabezpieczania kabli brak ograniczenia ca kowitego przekroju dla pojedynczych kabli System ochrony przeciwpo arowej BS 90 stanowi zabezpieczenie przejêç kabli w klasie odpornoêci ogniowej S 90 do zabudowy w Êcianie i stropie o klasie odpornoêci ogniowej F 90, sprawdzony i dopuszczony przez DIBt w Berlinie (Instytut Techniki Budowlanej, Niemcy) wed ug normy DIN 4102 cz Êç 9. Dopuszczenie / Aprobata techniczna nr: Z , Z i Z Przez sta y rozwój produktów nasze aprobaty techniczne sà ciàgle aktualizowane. 1 2 BS 90-ST / D (BS 90 - Korki ogniochronne, dost pne do przewiertów - 300, D = przewiert - ) Nr Z BS 90-B (BS 90 Bloki ogniochronne, standardowy wymiar 220 x 120 x 70 i 600 x 220 x 70 ) Nr Z Z BS 90-K (BS 90 - Kit uszczelniajàcy ogniochronny / 310 ml) Nr Z BS 90-SK(R) (BS 90 - Przegrody kasetowe dla lekkich Êcian dzia owych lub Êcian murowanych, standardowa d ugoêç 200) Nr Z Z USTEL Sp. z o.o. ul. Ba tycka Poznaƒ Tel.: Fax: Centrum Obs ugi Klienta: Tel.: energy@ustel.pl Internet: 10/2010

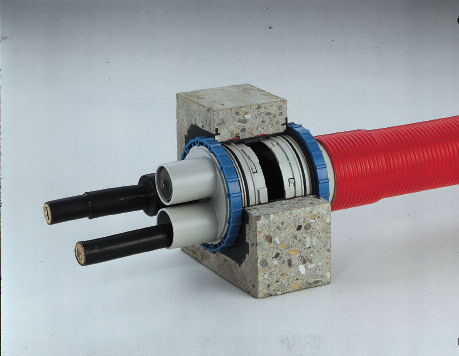

5 Elastyczna ochrona kabli: System KSS System KSS sk ada si z elastycznej, mocno wytrzyma ej mechanicznie rury spiralnej z tworzywa sztucznego. Dowolny wybór komponentów systemu zapewnia z jednej strony po àczenie do zabetonowanego szczelnego przepustu lub przewiertu. Z drugiej strony jest mo liwoêç po àczenia ze sztywnymi wzgl dnie elastycznymi rurami os onowymi kabli lub uszczelnienie przeprowadzanych kabli. Nawet wykonanie gazo- i wodoszczelnego po àczenia dwóch budynków jest bezproblemowe. niezawodne uszczelnienie zmiana kierunku mo liwa natychmiast po wyjêciu z budynku indywidualne projekty specjalnych systemów kompatybilne do wszystkich dost pnych rur os onowych kabli ruchy budynku wzgl dnie gruntu nie spowodujà uszkodzenia kabli gazo- i wodoszczelne powiàzania z rurami os onowymi kabli lub kablami ziemnymi przy wymianie u o onych kabli nie sà potrzebne ponowne prace ziemne system rur mo e zostaç bezproblemowo zabetonowany Dane techniczne systemu KSS (przyk adowe zamówienia) Typ Pierwsze po àczenie - strona rur Drugie po àczenie - strona rur Rura wewn. () KSS B150/110/D2/L* BKD pokrywa przy àczeniowa (do szczelnego ko nierza) BKD pokrywa przy àczeniowa (do szczelnego ko nierza) 110** KSS B150/110/D/K/L* BKD pokrywa przy àczeniowa (do szczelnego ko nierza) BKD szczelny ko nierz 110** KSS B150/110/D/KM 160/L* BKD pokrywa przy àczeniowa (do szczelnego ko nierza) pokrywa do przy àczenia rur zewn ** KSS B150/110/D/SM 160/L* BKD pokrywa przy àczeniowa (do szczelnego ko nierza) pokrywa do przy àczenia rur g adkoêciennych zewn ** KSS B150/110/K(B)2/L* BKD szczelny ko nierz BKD szczelny ko nierz 110** KSS B150/110/D/D3-46/L* BKD pokrywa przy àczeniowa (do szczelnego ko nierza) pokrywa KD 110-D3/46 110** KSS B90/80/D/D3-30/L BKD 90 - pokrywa przy àczeniowa (do szczelnego ko nierza) pokrywa KD 85-D3/30 80*** KSS B150/110/D/D /L* BKD pokrywa przy àczeniowa (do szczelnego ko nierza) pokrywa KD 110-D7/32/25 110** KSS B90/80/D/D5-20/L BKD 90 - pokrywa przy àczeniowa (do szczelnego ko nierza) pokrywa KD 85-D5/20 80*** KSS 110/GPD150/ /L GPD/150 do wyboru, np. SM 110, KD110-D1/80, wzgl. 0 - bez elementu po àczeniowego 110 KSS 80/GPD125/ /L GPD/125 do wyboru, np. SM 75, KD85-D1/75, wzgl. 0 - bez elementu po àczeniowego 80 * dost pny tak e jako KSS 150, KSS 110 i KSS 85 / ** dost pne tak e rury wewn. 125 i 150 / *** dost pne tak e rury wewn. 110 Elastyczne przy àcza do domu: System FHE FHE sk ada si z elastycznej, szczelnej rury spiralnej z tworzywa sztucznego z ekspansywnà pow okà uszczelniajàcà oraz zamontowanej dla zapewnienia gazo- i wodoszczelnoêci z jedno- lub dwustronnie rury termokurczliwej. prosty, szybki monta szczelnoêç w Êcianie i przeprowadzanego kabla, do 1 bara dost pne z rurà termokurczliwà z jednej lub obu stron dost pne tak e w technice zimnokurczliwej lub jako rury do uszczelnienia w krà kach du y zakres zastosowania, przez to niekonieczna du a iloêç rozmiarów w magazynie prosta wymiana kabla uszczelnienia tak e z mo liwoêcià kilkakrotnego na o enia dla wprowadzenia do budynków kabli Êwiat owodowych i mikrorur dost pne przy àcza Speed-Pipe SPE Dane techniczne systemu FHE Oznaczenie produktu w Oznaczenie produktu w Kabel- FHE FHE Oznaczenie produktu technice termokurczliwej z technice termokurczliwej z od do wewn.- zewn.- w technice jednej strony. Rura termokurczliwa obu stron. Rura termokurczliwa zimnokurczliwej FHE 19 / 8 FHE 19 / 8 / FHE 19 / 13 - KS FHE 30 / 9 FHE 30 / 9 / FHE 30 / 16 - KS FHE 38 / 12 FHE 38 / 12 / FHE 38 / 20 - KS FHE 45 / 16 FHE 45 / 16 / FHE 45 / 21 - KS FHE 65 / 22 FHE 65 / 22 / FHE 65 / 32 - KS FHE 80 / 29 FHE 80 / 29 / FHE 80 / 33 - KS FHE 110 / 42 FHE 110 / 42 / FHE 110 / 49 - KS D ugoêci standardowe dost pne tak e specjalne d ugoêci - rura spiralna FHE jest tak e dost pna w krà kach.

6 Gumowe wk ady uszczelniajàce: System GPD Niezale nie od kabli jakie sà prowadzone przez Êciany lub stropy - system GPD zawsze zapewnia niezawodne rozwiàzanie. Gumowe wk ady uszczelniajàce mogà byç u ywane bezproblemowo w ró nego rodzaju rurach przepustowych, przewiertach lub p ytach przepustowych. E uniwersalne wykonania dla kabli i/lub rur w dystrybucji energii elektrycznej, gazu i wody, instalacji Êciekowej, w budownictwie nad- i podziemnym E gazo- i wodoszczelnoêç E izolacja akustyczna E mo liwy póêniejszy monta na ju u o onych kablach E indywidualne projekty specjalnych wykonaƒ*** i rozmiarów na zamówienie E elastyczne u o enie kabla E wysoka jakoêç poprzez zastosowanie optymalnych materia ów: guma EPDM z pierêcieniami i Êrubami ze stali nierdzewnej E mo liwe uszczelnienie fundamentów przy izolacji Êredniej i ci kiej wed ug DIN E przepust wielokrotny E prosty monta E dla uszczelnieƒ najpopularniejszych rozmiarów rur dost pny system uszczelnieƒ pierêcieniowych RRD Dane techniczne systemu GPD (przyk adowe rozmiary) Oznaczenie systemu Ârednica zewn trzna Max Êrednica zewn trzna kabla lub rury Ârednica rury przepustowej, przewiertu * Rura przepustowa FU- **A/L GPD FU.. 60/L GPD FU.. 80/L GPD FU.. 100/L GPD FU.. 125/L GPD FU.. 150/L GPD FU.. 200/L GPD FU.. 250/L GPD FU.. 300/L GPD FU.. 350/L GPD FU.. 400/L * Dost pne rury przepustowe: K = z tworzywa sztucznego, FZ = z cementu w óknistego, ** A = Êrednica wewn trzna VA = ze stali nierdzewnej z ko nierzem Êrodkowym ** L = gruboêç Êciany w *** np. dla zastosowaƒ z wk adami uszczelniajàcymi GPD dost pne ko nierze zewn trzne ze stali nierdzewnej GPD-F-G-VA/(D) Uziemienia budynków: System GE Uziemienia budynków GE jak przepusty do instalacji uziemiajàcych, wyrównania potencja u, odgromowych i przepusty pomonta owe dost pne sà w wykonaniu sztywnym i elastycznym dla wielu obszarów zastosowania. E przepust izolowany, przez to bezb dny pomiar E uziemienia odpowiednie dla instalacji wyrównania potencja ów E punkty pod àczenia uziemienia dost pne dla wszystkich przypadków zastosowaƒ E wykonanie ze stali nierdzewnej, przez to brak korozji E wysokie bezpieczeƒstwo poprzez po àczenie gwintowe wzgl dnie bolec M12 E gazo- i wodoszczelnoêç E przydatne jako miejsce pomiaru E szczelne po àczenia w budowanej Êcianie wzgl dnie stropie E trwa e oznaczenie typu uziemienia E uziemienia dost pne w prawie wszystkich d ugoêciach
