Brinet sp. z o.o. wyłączny przedstawiciel DrayTek w Polsce

Wielkość: px
Rozpocząć pokaz od strony:

Download "Brinet sp. z o.o. wyłączny przedstawiciel DrayTek w Polsce www.brinet.pl www.draytek.pl"

Transkrypt

1 1. Konfiguracja serwera VPN 2. Konfiguracja klienta VPN 3. Status Połączenia 3.1. Klient VPN 3.2. Serwer VPN Procedura konfiguracji została oparta na poniższym przykładzie. Główne założenia: typ tunelu: Host-LAN protokół VPN: L2TP over IPSec szyfrowanie: 3DES integralność: SHA1 autentykacja: L2TP (nazwa użytkownika i hasło test ), IPSec (klucz IKE test ) Adres IP Serwera VPN: statyczny. W przykładzie Adres IP Klienta VPN : statyczny lub dynamiczny. W przykładzie Adres IP Routera brzegowego: statyczny lub dynamiczny. W przykładzie /7

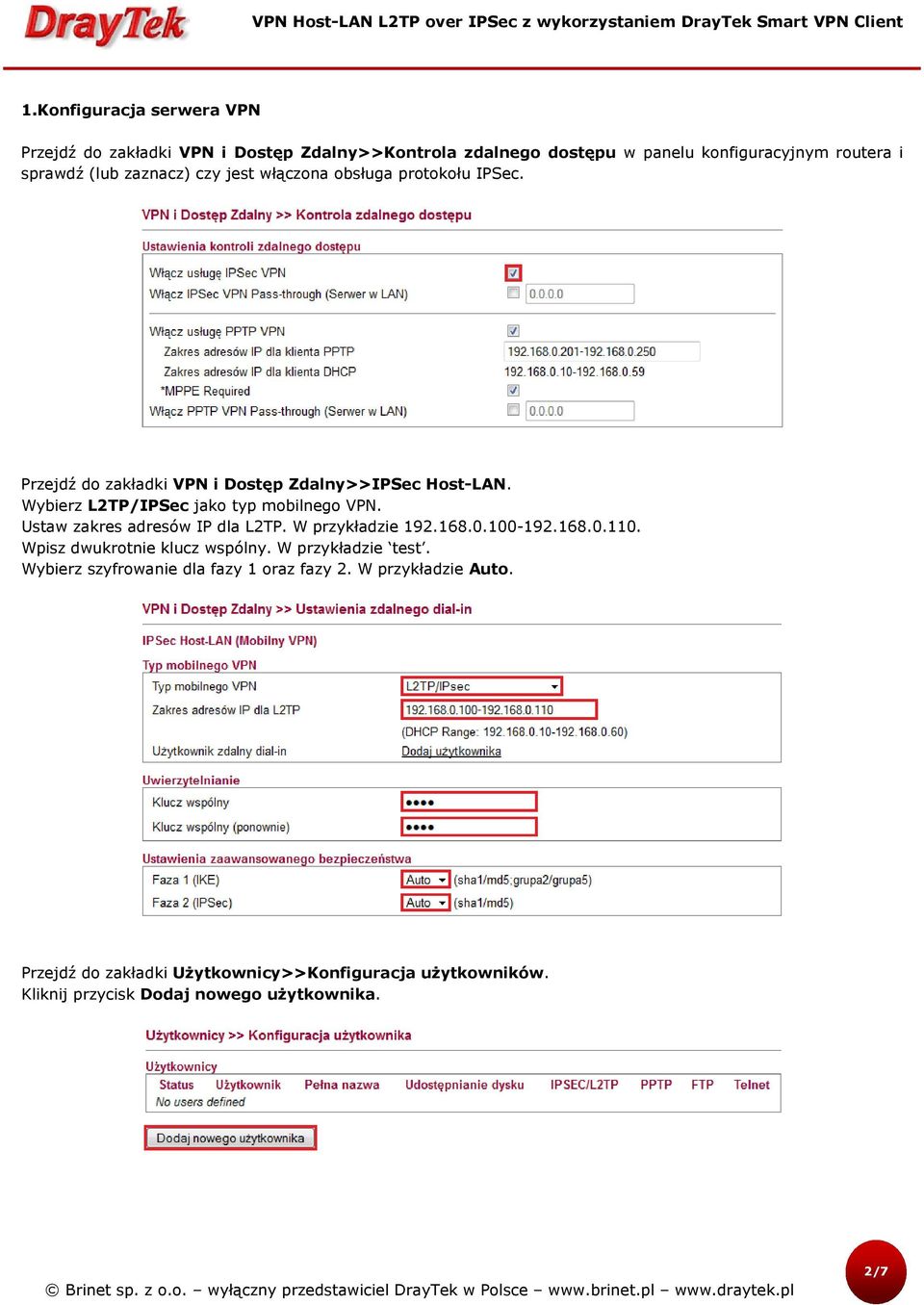

2 1.Konfiguracja serwera VPN Przejdź do zakładki VPN i Dostęp Zdalny>>Kontrola zdalnego dostępu w panelu konfiguracyjnym routera i sprawdź (lub zaznacz) czy jest włączona obsługa protokołu IPSec. Przejdź do zakładki VPN i Dostęp Zdalny>>IPSec Host-LAN. Wybierz L2TP/IPSec jako typ mobilnego VPN. Ustaw zakres adresów IP dla L2TP. W przykładzie Wpisz dwukrotnie klucz wspólny. W przykładzie test. Wybierz szyfrowanie dla fazy 1 oraz fazy 2. W przykładzie Auto. Przejdź do zakładki Użytkownicy>>Konfiguracja użytkowników. Kliknij przycisk Dodaj nowego użytkownika. 2/7

3 Zaznacz Włącz. Wpisz nazwę użytkownika. W przykładzie test. Wpisz dowolna pełną nazwę. Wpisz dwukrotnie hasło. W przykładzie test. Zaznacz opcję Pozwól na IPSec/L2TP. 3/7

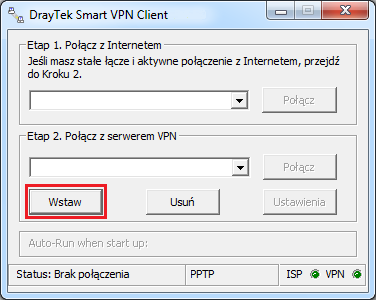

4 2. Konfiguracja klienta VPN Po zainstalowaniu i uruchomieniu DrayTek Smart VPN Client, stwórz profil połączenia VPN do Vigora. W tym celu: kliknij przycisk Wstaw w polu Nazwa profilu wpisz dowolną nazwę dla połączeni np. To Vigor w polu Adres IP Serwera/Nazwa Hosta wpisz adres IP routera, do którego zestawiasz tunnel VPN, albo jego nazwę. W przykładzie adres IP w polu Nazwa użytkownik wpisz odpowiednią nazwę zgodną ze stworzonym profilem. W przykładzie użyto test w polu Hasło wpisz odpowienie hasło zgodne ze stworzonym profilem. W przykładzie użyto test w polu Rodzaj połączenia VPN wybierz L2TP over IPSec zaznacz Metodę autentykacji i wybierz CHAP kliknij przycisk OK, aby zapisać zmiany, po czym automatycznie pojawi się kolejne okno. 4/7

5 w polu Mój adres IP wybierz odpowiedni adres IP swojego komputera. W przykładzie w polu Metoda autentykacji wybierz Klucz PSK i wpisz klucz. W przykładzie użyto klucza test. kliknij przycisk OK, aby zapisać zmiany. 5/7

6 Wybierz odpowiedni profil a następnie kliknij Połącz. Jednym z kroków ustanawiania połączenia L2TP over IPSec jest Autentyfikacja. Przy poprawnym połączeniu zmieni się statut na Połączony oraz zapali się zielone światełko przy polu VPN. 6/7

7 3. Status Połączenia 3.1. Klient VPN Wybierz Menu Start a następnie Uruchom i wpisz cmd. Następnie wykonaj polecenie: ipconfig. Po wcześniejszym zainicjowaniu tunelu otrzymasz adres IP z sieci zdalnej. W omawianym przykładzie Dodatkowo wystarczy np. zwykły ping. Wykonaj polecenie ping adres_lan_serwera (w przykładzie serwer VPN posiada adres LAN ). Poprawna odpowiedź na ping świadczy o poprawnej komunikacji w tunelu VPN Serwer VPN O tym, czy tunel został zainicjowany, możesz przekonać się wybierając VPN i Dostęp Zdalny>>Status Host- LAN (rysunek poniżej). Krzysztof Skowina Specjalista ds. rozwiązań sieciowych BRINET Sp. z o.o. 7/7

Brinet sp. z o.o. wyłączny przedstawiciel DrayTek w Polsce www.brinet.pl www.draytek.pl

Brinet sp. z o.o. wyłączny przedstawiciel DrayTek w Polsce www.brinet.pl www.draytek.pl 1. Konfiguracja serwera VPN 2. Konfiguracja klienta VPN 3. Zainicjowanie połączenia Procedura konfiguracji została oparta na poniższym przykładzie. Główne założenia: typ tunelu: Host-LAN protokół VPN:
