1 Jednym z wielu zastosowań wykorzystywania routera z dwoma portami WAN jest łącze zapasowe (backup) głównego dostępu do Internetu (np. ADSL, telewizja kablowa) - gdy zawiedzie WAN1 router użyje automatycznie łącza WAN2. Kroki konfiguracji łącza zapasowego WAN: 1. Ustawienia ogólne WAN 2. Dostęp do Internetu 2.1. WAN WAN2 3. Sprawdzenie działania łącza zapasowego 4. Problemy 4.1. DNS 4.2. Awaria u dostawcy ISP Procedura konfiguracji została oparta na poniższym przykładzie. Główne założenia: WAN1: adres IP , maska , brama , DNS WAN2: adres IP , maska , brama , DNS WAN2 stanowi backup łącza WAN1 awaria łącza WAN1 symulowana przez wyciągnięcie wtyczki z portu W1 1/6

2 1. Ustawienia ogólne WAN Przejdź do zakładki WAN>>Ustawienia ogólne w panelu konfiguracyjnym routera. Zaznacz Tak przy opcji Włącz dla WAN1 i WAN2 (domyślnie WAN1 jest włączony). Następnie wybierz lub sprawdź Standard sieci WAN2. Dodatkowo możesz wprowadzić dowolną nazwę wyświetlania zarówno dla WAN1 jak i WAN2. Aby łącze WAN2 było backupem łącza WAN1 wybierz Aktywuj na żądanie jako Czas aktywności oraz sprecyzuj kiedy łącze ma działać używając funkcji Aktywuj, gdy: Awaria WAN1. 2. Dostęp do Internetu WAN1 i WAN2 Przejdź do zakładki WAN>>Dostęp do Internetu w panelu konfiguracyjnym routera. Wybierz właściwy Tryb dostępu i kliknij przycisk Konfiguracja, aby przejść do ustawień szczegółowych. Konfiguracja WAN1 i WAN2 polega na włączeniu owego interfejsu oraz wprowadzeniu odpowiednich parametrów (m.in. adresy IP, maska, adresy DNS) uzyskanych od dostawcy Internetu. W przykładzie użyto Statyczny IP lub DHCP dla WAN1 i WAN2. 2/6

3 2.1. WAN1 Po kliknięciu przycisku Konfiguracja dla WAN1 wprowadź odpowiednie dane. W przykładzie użyto wartości jak na rysunku poniżej WAN2 Po kliknięciu przycisku Konfiguracja dla WAN2 wprowadź odpowiednie dane. W przykładzie użyto wartości jak na rysunku poniżej. 3/6

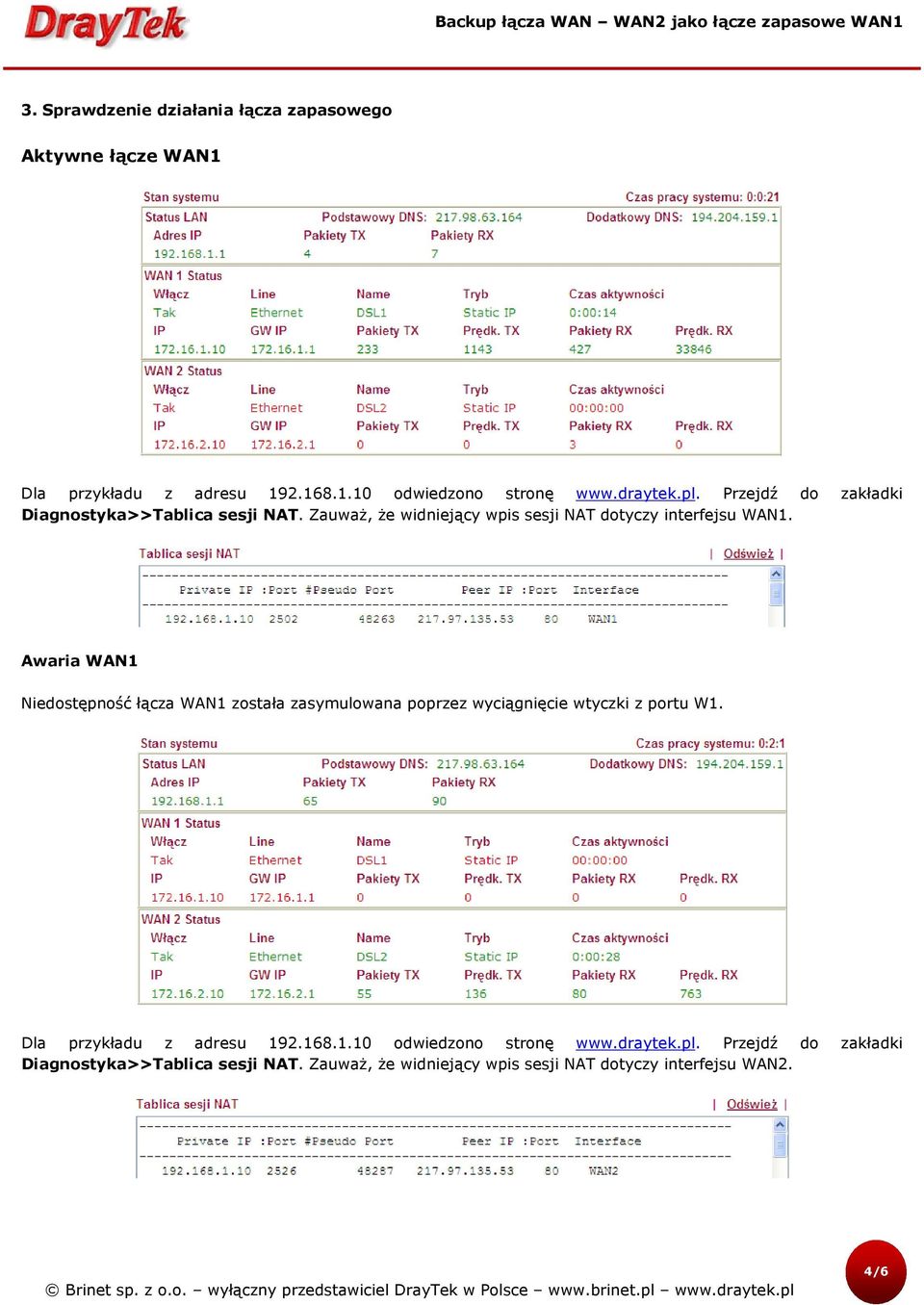

4 3. Sprawdzenie działania łącza zapasowego Aktywne łącze WAN1 Dla przykładu z adresu odwiedzono stronę Przejdź do zakładki Diagnostyka>>Tablica sesji NAT. Zauważ, że widniejący wpis sesji NAT dotyczy interfejsu WAN1. Awaria WAN1 Niedostępność łącza WAN1 została zasymulowana poprzez wyciągnięcie wtyczki z portu W1. Dla przykładu z adresu odwiedzono stronę Przejdź do zakładki Diagnostyka>>Tablica sesji NAT. Zauważ, że widniejący wpis sesji NAT dotyczy interfejsu WAN2. 4/6

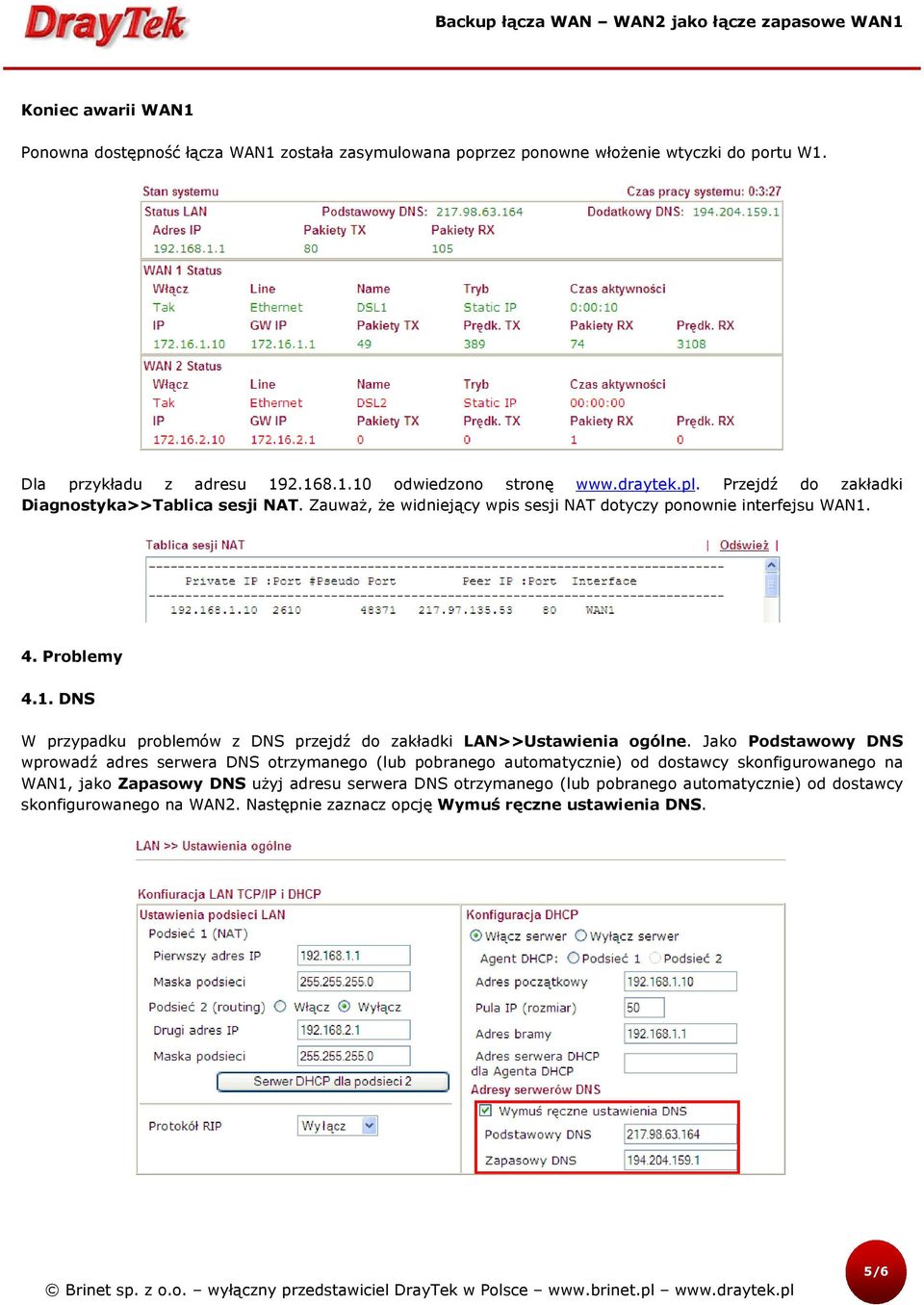

5 Koniec awarii WAN1 Ponowna dostępność łącza WAN1 została zasymulowana poprzez ponowne włożenie wtyczki do portu W1. Dla przykładu z adresu odwiedzono stronę Przejdź do zakładki Diagnostyka>>Tablica sesji NAT. Zauważ, że widniejący wpis sesji NAT dotyczy ponownie interfejsu WAN1. 4. Problemy 4.1. DNS W przypadku problemów z DNS przejdź do zakładki LAN>>Ustawienia ogólne. Jako Podstawowy DNS wprowadź adres serwera DNS otrzymanego (lub pobranego automatycznie) od dostawcy skonfigurowanego na WAN1, jako Zapasowy DNS użyj adresu serwera DNS otrzymanego (lub pobranego automatycznie) od dostawcy skonfigurowanego na WAN2. Następnie zaznacz opcję Wymuś ręczne ustawienia DNS. 5/6

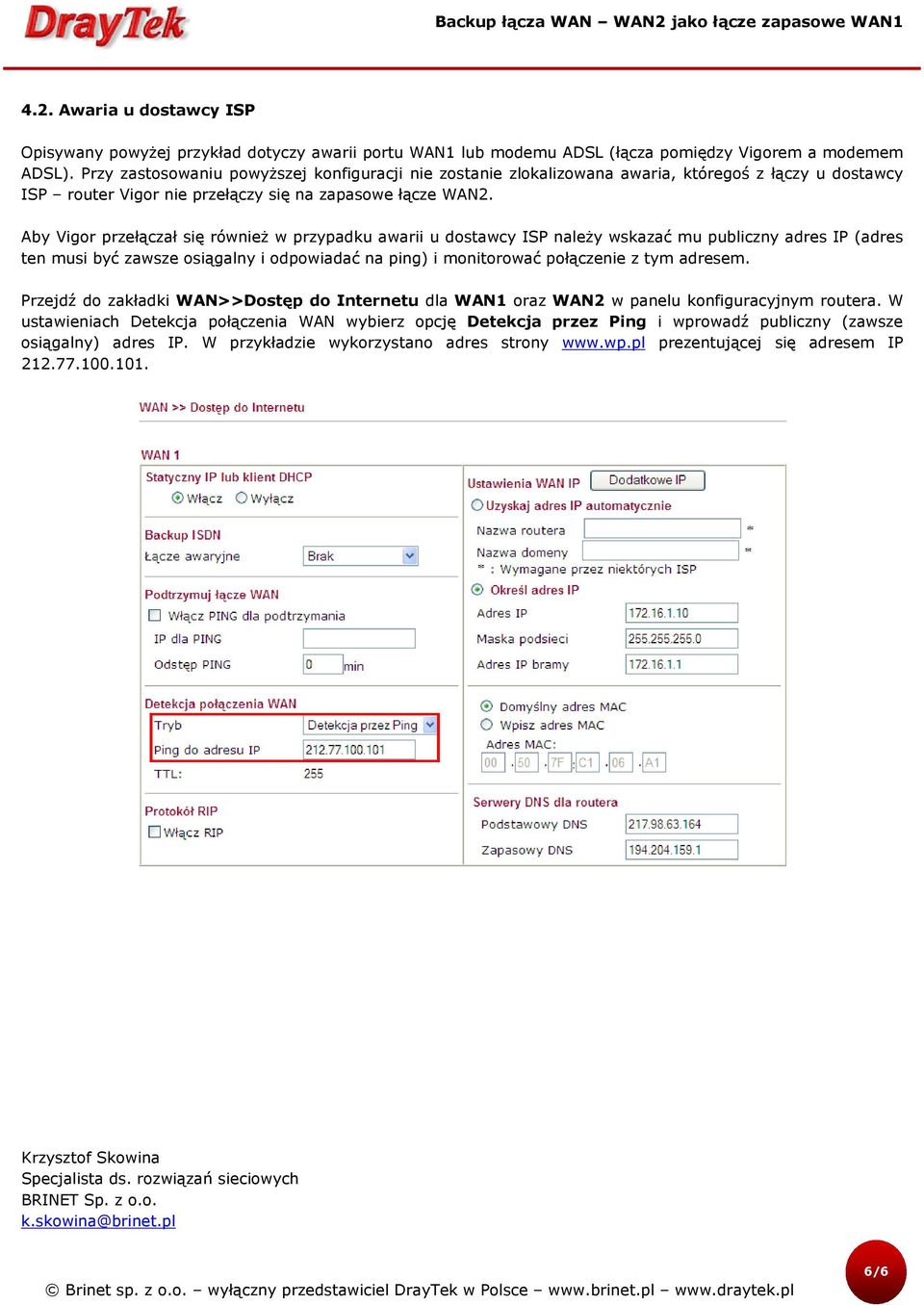

6 4.2. Awaria u dostawcy ISP Opisywany powyżej przykład dotyczy awarii portu WAN1 lub modemu ADSL (łącza pomiędzy Vigorem a modemem ADSL). Przy zastosowaniu powyższej konfiguracji nie zostanie zlokalizowana awaria, któregoś z łączy u dostawcy ISP router Vigor nie przełączy się na zapasowe łącze WAN2. Aby Vigor przełączał się również w przypadku awarii u dostawcy ISP należy wskazać mu publiczny adres IP (adres ten musi być zawsze osiągalny i odpowiadać na ping) i monitorować połączenie z tym adresem. Przejdź do zakładki WAN>>Dostęp do Internetu dla WAN1 oraz WAN2 w panelu konfiguracyjnym routera. W ustawieniach Detekcja połączenia WAN wybierz opcję Detekcja przez Ping i wprowadź publiczny (zawsze osiągalny) adres IP. W przykładzie wykorzystano adres strony prezentującej się adresem IP Krzysztof Skowina Specjalista ds. rozwiązań sieciowych BRINET Sp. z o.o. k.skowina@brinet.pl 6/6
