1 Compro TV Tuner TV E300 / E500 Karta PCI-Express x 1. Instrukcja obsługi. Compro Technology, Inc. 0

2 W trosce o wspólne dobro, jakim jest środowisko naturalne i zgodnie z Dyrektywą Unii Europejskiej dotyczącą odpadów produktów elektrycznych i elektronicznych, produkty oraz wyposażenie elektryczne i elektroniczne nie mogą być traktowane jako śmieci komunalne i umieszczane w pojemnikach przeznaczonych na tego typu śmieci. Producenci i dystrybutorzy takich urządzeń są zobowiązani do ich odbierania w momencie, gdy te produkty zostaną wycofane z użycia. Dowiedz się gdzie znajduje się odpowiedni punkt zbiorczy, gdy twoje urządzenie będzie już wycofywane z użycia. Compro Technology, Inc. Tel , Fax /F, No.12, Alley 6, Lane 45, Pao Shin Road Hsintein City, Taipei, Taiwan ww.comprousa.com 1

3 2

4 Spis treści. Spis treści...3 Zastosowanie karty VideoMate PCI-E...4 Zawartość opakowania VideoMate E300/E500 TV...5 Złącza kart VideoMate E300 / E Montaż karty...7 Instalacja oprogramowania....9 Automatyczne włączanie i wyłączanie komputera ComproDTV ComproDVD ComproFM Rozwiązywanie problemów Poniższa instrukcja opisuje podstawowe czynności związane z instalacją i obsługą karty tunera telewizyjnego VideoMate. Ten opis pomoże w uruchomieniu produktu i zapozna użytkownika z podstawowymi funkcjami realizowanymi przez załączone oprogramowanie. 3

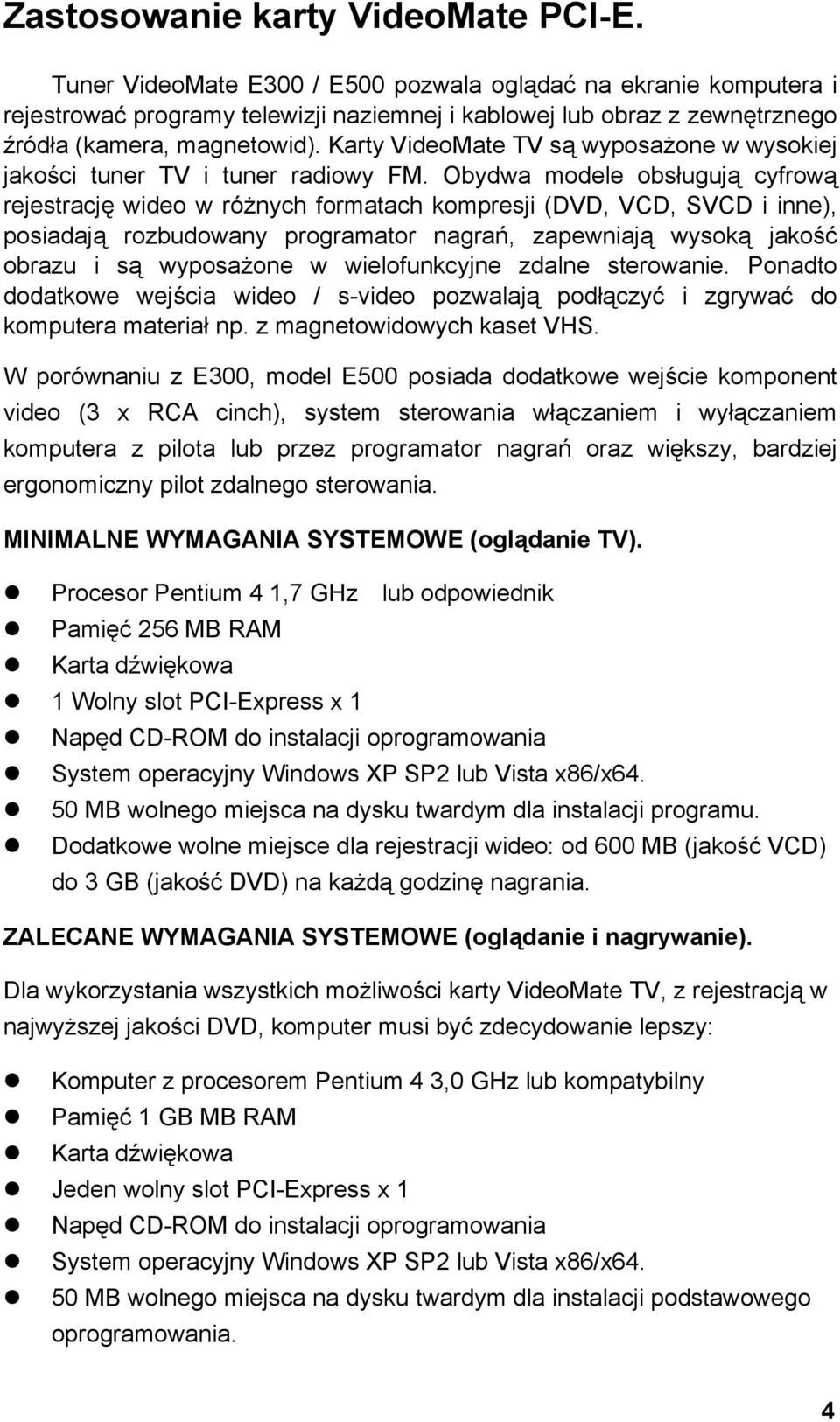

5 Zastosowanie karty VideoMate PCI-E. Tuner VideoMate E300 / E500 pozwala oglądać na ekranie komputera i rejestrować programy telewizji naziemnej i kablowej lub obraz z zewnętrznego źródła (kamera, magnetowid). Karty VideoMate TV są wyposażone w wysokiej jakości tuner TV i tuner radiowy FM. Obydwa modele obsługują cyfrową rejestrację wideo w różnych formatach kompresji (DVD, VCD, SVCD i inne), posiadają rozbudowany programator nagrań, zapewniają wysoką jakość obrazu i są wyposażone w wielofunkcyjne zdalne sterowanie. Ponadto dodatkowe wejścia wideo / s-video pozwalają podłączyć i zgrywać do komputera materiał np. z magnetowidowych kaset VHS. W porównaniu z E300, model E500 posiada dodatkowe wejście komponent video (3 x RCA cinch), system sterowania włączaniem i wyłączaniem komputera z pilota lub przez programator nagrań oraz większy, bardziej ergonomiczny pilot zdalnego sterowania. MINIMALNE WYMAGANIA SYSTEMOWE (oglądanie TV). Procesor Pentium 4 1,7 GHz lub odpowiednik Pamięć 256 MB RAM Karta dźwiękowa 1 Wolny slot PCI-Express x 1 Napęd CD-ROM do instalacji oprogramowania System operacyjny Windows XP SP2 lub Vista x86/x MB wolnego miejsca na dysku twardym dla instalacji programu. Dodatkowe wolne miejsce dla rejestracji wideo: od 600 MB (jakość VCD) do 3 GB (jakość DVD) na każdą godzinę nagrania. ZALECANE WYMAGANIA SYSTEMOWE (oglądanie i nagrywanie). Dla wykorzystania wszystkich możliwości karty VideoMate TV, z rejestracją w najwyższej jakości DVD, komputer musi być zdecydowanie lepszy: Komputer z procesorem Pentium 4 3,0 GHz lub kompatybilny Pamięć 1 GB MB RAM Karta dźwiękowa Jeden wolny slot PCI-Express x 1 Napęd CD-ROM do instalacji oprogramowania System operacyjny Windows XP SP2 lub Vista x86/x MB wolnego miejsca na dysku twardym dla instalacji podstawowego oprogramowania. 4

6 600MB do 3GB wolnego miejsca na dysku na każdą godzinę planowanej rejestracji wideo (wielkość zależna od wybranego formatu rejestracji). Obudowa z przyciskiem POWER łączonym niezależnym kabelkiem z płytą główną. Zawartość opakowania VideoMate E300/E500 TV. Karta PCI E VideoMate TV Instrukcja E300 E500 Pilot z bateriami. Płyty CD z oprogramowaniem i sterownikami Odbiornik zdalnego sterowania Kabel 3 w 1 (E300) Kabel 6 w 1 (E500) Redukcja anteny I-typ - F-type Antena FM Kabel do połączenia z wejściem Power Button płyty głównej tylko w E500. Śledzik Low Profile 5

7 Złącza kart VideoMate E300 / E E300 E500 Nr Funkcja Opis 1 TV Tuner-In Gniazdo do podłączenia anteny telewizyjnej lub kabla. 2 FM Tuner-In Gniazdo do podłączenia anteny radiowej 3 IR Gniazdo odbiornika podczerwieni. 4 Kabel - przejściówka 1 do 3 E300 lub 1 do 6 E500 Audio-In Wejście dźwięku z zewnętrznego źródła kamery, (niebieskie) magnetowidu. Wymaga zaopatrzenia się w kabelek z odpowiednimi wtyczkami. S-Video-In Wejście S-Video do podłączenia zewnętrznego źródła (kamera, (czarne) DVD, wideo). Composite-In Wejście wizji do podłączenia zewnętrznego źródła obrazu (żółte) (kamera, DVD, wideo). External Wejście wizji w standardzie component (składowa Y) component IN (Y) Tylko E500. (zielone) External Wejście wizji w standardzie component (składowa Pr) component IN (Pr) Tylko E500. (czerwone) External Wejście wizji w standardzie component (składowa Pb) component IN Tylko E500. (Pb) (niebieski) 5 To Case Power Wejście do podłączenia przycisku Power znajdującego się na Switch obudowie komputera. Tylko E To Mainboard Wyjście do połączenia z wejściem Power SW płyty głównej. Power Switch Tylko E500. Connector 6

8 Montaż karty. 1. Wyłącz komputer. Wyłącz kabel zasilający z gniazdka sieci elektrycznej lub z zasilacza! 2. Zdemontuj obudowę. 3. Umieścić kartę VideoMate TV w wolnym slocie PCI. Uwaga: Karta VideoMate TV uzyskuje najlepszą wydajność, jeżeli posiada własne, samodzielne przerwanie IRQ, niewspółdzielone z żadnym innym urządzeniem w komputerze. Można próbować uzyskać taki stan umieszczając tuner w różnych slotach PCI-E. 4. Punkty 4-6 dotyczą tylko tunera E500. Zlokalizuj konektor Power SW na płycie głównej komputera. 5. Odłącz znajdującą się tam parę przewodów (od przycisku POWER na obudowie) i podłącz ją do wejścia JS1 tunera VideoMate E500. 7

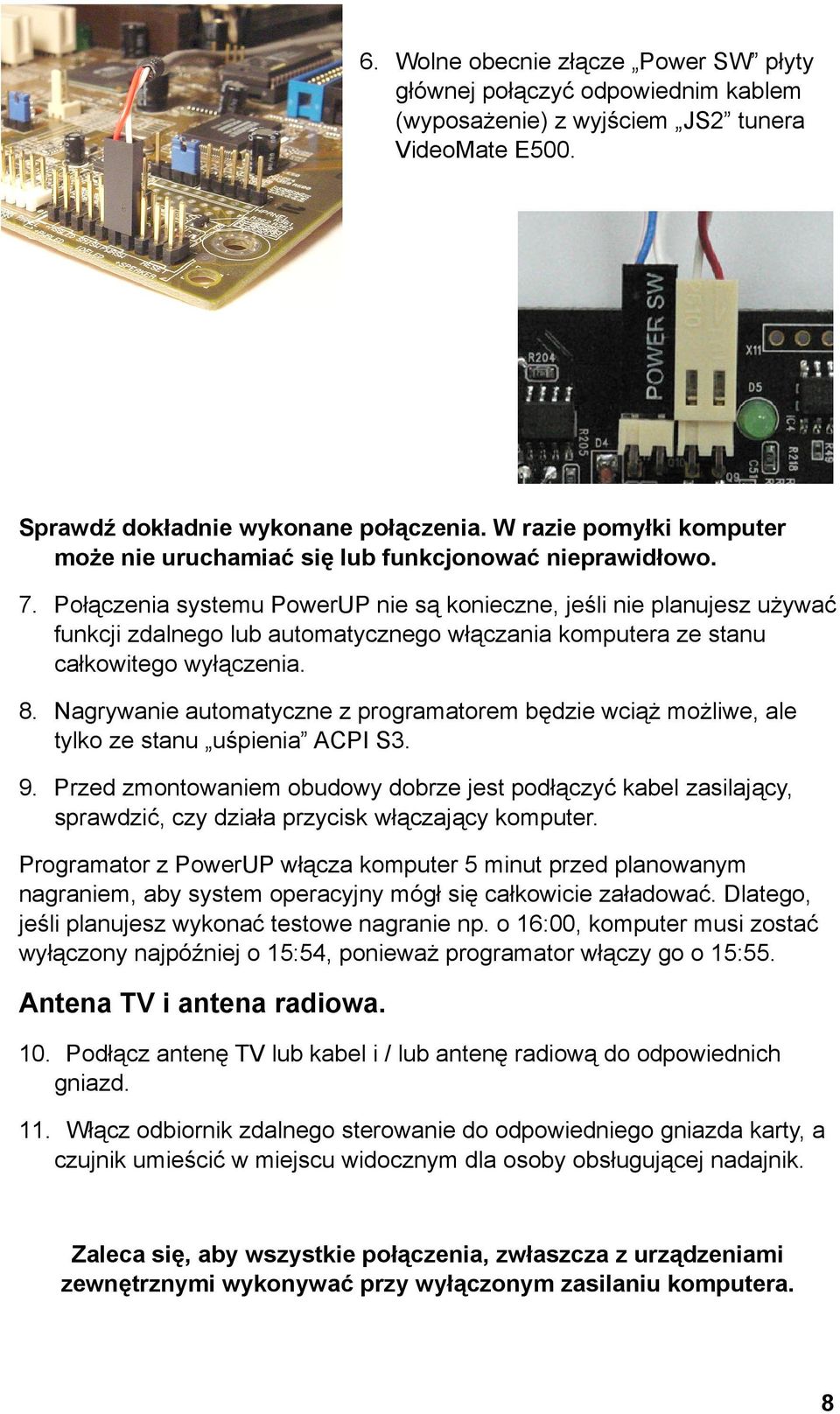

9 6. Wolne obecnie złącze Power SW płyty głównej połączyć odpowiednim kablem (wyposażenie) z wyjściem JS2 tunera VideoMate E500. Sprawdź dokładnie wykonane połączenia. W razie pomyłki komputer może nie uruchamiać się lub funkcjonować nieprawidłowo. 7. Połączenia systemu PowerUP nie są konieczne, jeśli nie planujesz używać funkcji zdalnego lub automatycznego włączania komputera ze stanu całkowitego wyłączenia. 8. Nagrywanie automatyczne z programatorem będzie wciąż możliwe, ale tylko ze stanu uśpienia ACPI S3. 9. Przed zmontowaniem obudowy dobrze jest podłączyć kabel zasilający, sprawdzić, czy działa przycisk włączający komputer. Programator z PowerUP włącza komputer 5 minut przed planowanym nagraniem, aby system operacyjny mógł się całkowicie załadować. Dlatego, jeśli planujesz wykonać testowe nagranie np. o 16:00, komputer musi zostać wyłączony najpóźniej o 15:54, ponieważ programator włączy go o 15:55. Antena TV i antena radiowa. 10. Podłącz antenę TV lub kabel i / lub antenę radiową do odpowiednich gniazd. 11. Włącz odbiornik zdalnego sterowanie do odpowiedniego gniazda karty, a czujnik umieścić w miejscu widocznym dla osoby obsługującej nadajnik. Zaleca się, aby wszystkie połączenia, zwłaszcza z urządzeniami zewnętrznymi wykonywać przy wyłączonym zasilaniu komputera. 8

10 Instalacja oprogramowania. Krok 1. Po uruchomieniu komputera, system stwierdzi obecność nowego urządzenia i automatycznie uruchomi kreatora dodawania nowego sprzętu. Pojawi się okno z propozycją wyszukania I instalacji sterowników VideoMate TV. Należy wybrać opcje Anuluj. Krok 2. Umieść załączoną płytę CD w czytniku CD lub DVD. Jeżeli funkcja Autostartu nie jest w systemie wyłączona, po chwili pojawi się automatycznie okno powitalne instalatora. Jeżeli to nie nastąpi, należy uruchomić Setup.exe z głównego katalogu dysku CD. Można wybrać instalację typu Complete ( wszystkie dostępne programy zostaną zainstalowane (sterowniki VideoMate TV, ComproDTV 3, ComproFM 2, ComproDVD 2, Ulead PhotoExplore 8 SE) lub Custom, z możliwością wyboru instalowanych składników. Zaleca się jednak instalację Complete. Krok 3. Jeżeli pojawi się komunikat, że instalowane oprogramowanie nie było na testach w firmie Microsoft, należy wybrać polecenie Mimo to kontynuuj. Mimo to kontynuuj. Krok 4. W celu poprawnego zainstalowania wszystkich składników wystarczy w kolejnych oknach naciskać przycisk Dalej lub Kontynuuj. Zostaną zainstalowane następujące programy: ComproDTV 3 (do obsługi TV), ComproFM 2 (do obsługi radia), ComproDVD 2 (do odtwarzania płyt DVD) Windows Media Format 9 Series Runtime oraz Ulead PhotoExplore 8 SE. Krok 5. Gdy instalacja dobiegnie końca, należy nacisnąć Finish. Nastąpi restart komputera. 9

11 Uwaga: Program ComproDTV 3 wymaga pewnych komponentów programu Ulead PhotoExplore 8SE! Jeżeli PhotoExplore 8 SE nie zostanie zainstalowany, niektóre funkcje rejestracji w programie ComproDTV 3 mogą nie działać prawidłowo. Krok1. Po restarcie komputera można juz uruchomić program ComproDTV 3 - odpowiednia ikona powinna znajdować się na pulpicie. Jako urządzenie wideo (w zakładce Video/Audio) należy wybrać VideoMate CX2388x AVS Video Capture, a jako lokalizację Polska i zatwierdzić OK. Krok2. Program może zapytać, czy automatycznie wyszukać dostępne kanały. Wybór OK spowoduje rozpoczęcie procedury szukania. Po zakończeniu, dostępne kanały zostaną oznakowane zielonym znaczkiem. OK zamknie okno ustawień i można już rozpocząć oglądanie ulubionych programów. Warto jednak zapoznać się z zawartością wszystkich zakładek dostępnych w oknie konfiguracyjnym, aby móc w pełni wykorzystać wszystkie oferowane przez producenta opcje. Bardzo prosty na pierwszy rzut oka panel sterujący posiada dodatkowe funkcje. Skieruj wskaźnik myszy na górną lub dolną krawędź w panelu sterującym, aż wskaźnik zmieni kształt na + i kliknij. Rozszerzony panel można zablokować przed auto-ukrywaniem. Auto ukrywanie po minucie Blokada ukrywania 10

12 Automatyczne włączanie i wyłączanie komputera. Tuner VideoMate E500 posiadają dodatkową, unikalną funkcję automatycznego, zdalnego włączania i wyłączania komputera. Firma Compro zawsze skupiała się na zapewnianiu użytkownikowi maksymalnej wygody. Stąd powstał i został zrealizowany pomysł automatycznego uruchamiania komputera. Połączenie nowoczesnego sprzętu z odpowiednim oprogramowaniem umożliwia teraz włączenie komputera za pomocą jednego przycisku w pilocie. Użytkownik nie potrzebuje już zbliżać się do komputera. Oczywiście można również pilotem komputer wyłączyć. Żadnego klikania myszą, żadnego naciskania klawiatury. Ta funkcja zamienia zwykłego P-Ceta w wygodne centrum rozrywki. Korzystanie z funkcji Remote Wake Up Po zainstalowaniu karty i oprogramowania, pojedyncze naciśnięcie jednego z przycisków na pilocie DTV/TV, FM lub DVD/VCD będzie uruchamiało komputer. Uwaga. System PowerUP posiada tylko tuner E500. Do prawidłowego działania tej funkcji konieczne jest prawidłowe podłączenie przewodów Power SW. Start komputera następuje z opóźnieniem około 2 sekund. Zdalne włączanie nie obsługuje logowania do systemu. Jeżeli zalogowanie się jest wymagane, trzeba to zrobić z klawiatury w tradycyjny sposób. 11

13 Zdalne wyłączanie (dostępne w E500 oraz E300). Są dwie możliwe sytuacje, kiedy chcemy wyłączyć komputer. 1. Program TV nie jest oglądany i aplikacja ComproDTV 3 nie jest uruchomiona: Należy nacisnąć przycisk SLEEP w dolnym prawym rogu pilota. Pojawi się okno z informacją, że komputer zostanie wyłączony za 20 sekund I czas ten będzie odliczany. Po dojściu licznika do zera, nastąpi wyłączenie komputera. Jeżeli chcemy wstrzymać procedurę wyłączania, należy nacisnąć SLEEP ponownie. Wyłączanie zostanie anulowane. 2. Program TV jest oglądany, aplikacja ComproDTV 3 jest uruchomiona: Należy naciskać przycisk SLEEP w dolnym prawym rogu pilota, aż wybrana zostanie odpowiadająca nam możliwość. Na ekranie pojawi się tekst SLEEP OFF, SLEEP ON - 30 MINUTES, SLEEP ON - 1 HOUR, SLEEP ON - 2 HOURS oraz SHUTDOWN. Jeżeli widnieje napis SHUTDOWN, program odliczy 20 sekund I wyłączy komputer. Pozostałe możliwości, to wyłączenie po 30 minutach, 1 godzinie lub 2 godzinach. Jeżeli chcemy wstrzymać procedurę wyłączania, należy naciskać przycisk SLEEP, aż pojawi się tekst SLEEP OFF. Uwaga. Nie zapomnij zapisać swoich prac i danych przed skorzystaniem z funkcji zdalnego wyłączania. 12

14 Zdalne sterowanie wersja zaawansowana z tunera E

15 ComproDTV 3 ComproFM 2 ComproDVD Klawiatura numeryczna Pamięci stacji. Klawiatura numeryczna 10 Mute wyciszenie Mute - wyciszenie Mute wyciszenie 11 Zoom pełny ekran Minimalizuj / przywróć Zoom pełny ekran 12 Start / Stop ComproDVD 2 13 Start / Stop ComproFM 2 (tylko dla wersji FM) 14 Start / Stop ComproDTV 3 15 Powtórz Cofnij Cofnij 16 Pauza lub Timeshift Play / Pauza Play / Pauza 17 Zaawansowane Do przodu Do przodu 18 Poprzedni program Poprzednia stacja Poprzednia scena 19 Stop Stop Stop 20 Funkcja Tab Nieużywane Następna scena 21 Pomoc Pomoc Pomoc 22 Uruchamia dialog konfiguracji. Otwiera okno ustawień. Otwiera okno ustawień. 23 Strzałka w górę lub przełączanie Mono / Stereo / Strzałka w górę Strzałka w górę SAP / NICAM 24 Powtórzenie Skanowania w dół Strzałka w lewo 25 Strzałka w dół lub zdjęcie z ekranu. Strzałka w dół Strzałka w dół 26 Zaawansowane Skanowanie w górę Strzałka w prawo 27 Regulacja siły głosu. Regulacja siły głosu. Regulacja siły głosu. 28 Lista odtwarzania Lista odtwarzania OK 29 Kanał + Stacja + Wybór kamery 30 Kanał - Stacja - Wybór napisów DVD. 31 Nagrywanie Nagrywanie Zdjęcie z ekranu 32 Źródło TV / S-Video / Composite --- Zaznaczanie 33 Przegląd kanałów --- Skok do zaznaczenia 34 Napisy (CC) Wprowadzanie częstotliwości Wybór języka 35 Wyłączanie z timerem Wyłączanie z timerem Powtarzanie od A do B 14

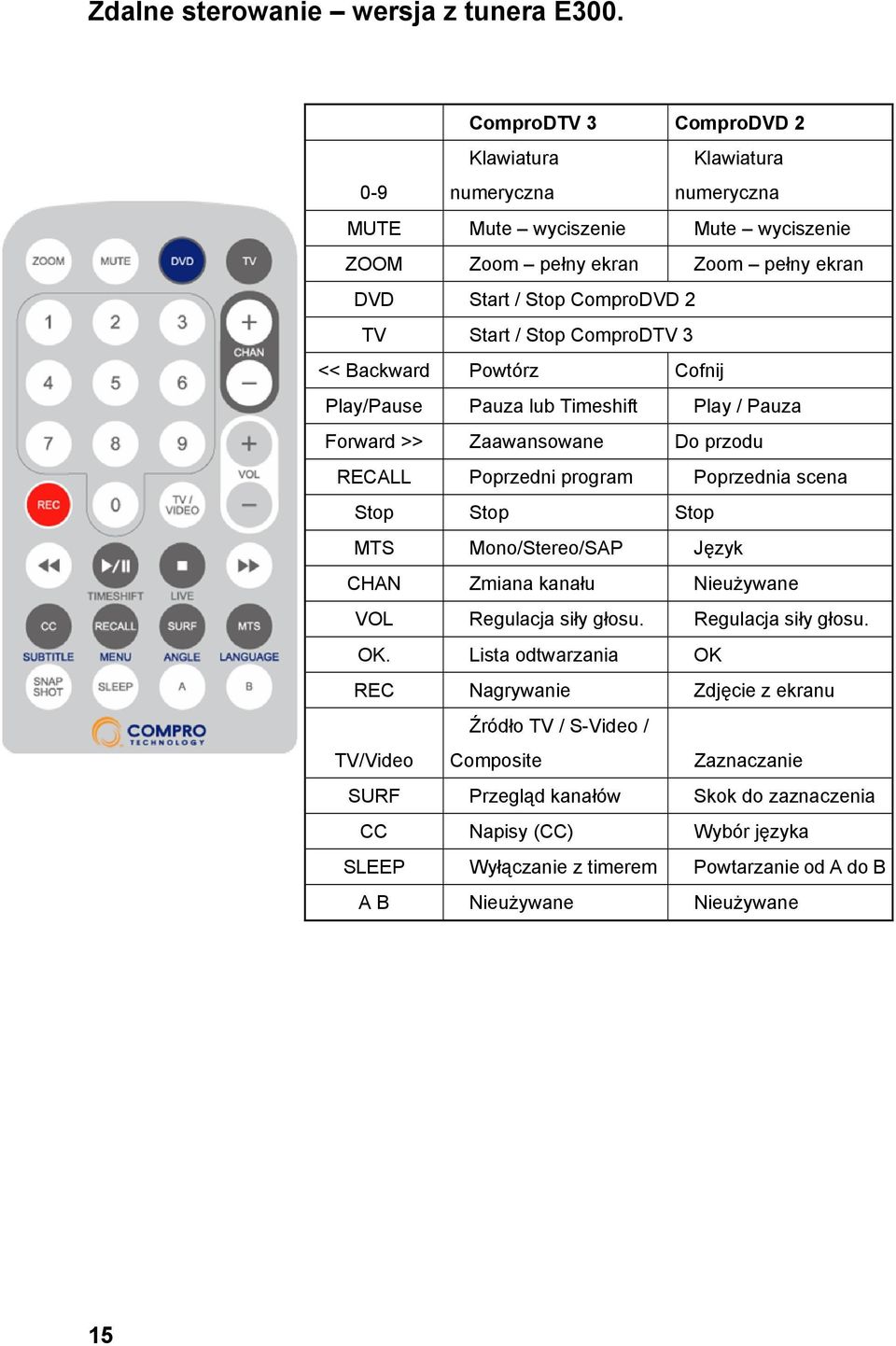

16 Zdalne sterowanie wersja z tunera E300. ComproDT V 3 ComproDTV 3 ComproDVD Klawiatura numeryczna Klawiatura numeryczna MUTE Mute wyciszenie Mute wyciszenie ZOOM Zoom pełny ekran Zoom pełny ekran DVD Start / Stop ComproDVD 2 TV Start / Stop ComproDTV 3 << Backward Powtórz Cofnij Play/Pause Pauza lub Timeshift Play / Pauza Forward >> Zaawansowane Do przodu RECALL Poprzedni program Poprzednia scena Stop Stop Stop MTS Mono/Stereo/SAP Język CHAN Zmiana kanału Nieużywane VOL Regulacja siły głosu. Regulacja siły głosu. OK. Lista odtwarzania OK REC Nagrywanie Zdjęcie z ekranu TV/Video Źródło TV / S-Video / Composite Zaznaczanie SURF Przegląd kanałów Skok do zaznaczenia CC Napisy (CC) Wybór języka SLEEP Wyłączanie z timerem Powtarzanie od A do B A B Nieużywane Nieużywane 15

17 Panel kontrolny. Panel kontrolny programu ComproDTV 3 przypomina sterowanie magnetowidu. Należy zwrócić uwagę, że niektóre funkcje są dostępne tylko w określonych sytuacjach zależnych od odbieranego programu TV, czy posiadanego sprzętu. Poniższe rysunki prezentują funkcje przycisków i odpowiadające im skróty klawiaturowe (Hot Key). Kanał w górę (Page Up) z listą (J) Stop (S) Siła głosu (-, +) Nagrywanie (R) Opcje nagrywania (Y) Klawiatura Numeryczna (W) Play (P) Pauza (Z) Kanał w dół (Page down) Mute Wyciszenie (M) Blokada Pomoc Dokowanie Minimalizacja Pełny ekran Zamknięcie panela (F1) (D) (I) (U) (CTRL+X) Przesuwanie do tyłu Wskaźnik funkcji Przesuwanie do przodu (Strzałka w lewo) Timeshift (Strzałka w prawo) Poziom dźwięku Siła sygnału tylko dla TV cyfrowej Klawiatura Numeryczna Brak Opcje Programator Źródło Odtwarzanie z Powrót do funkcji (O) (K) (V) powtórzeniem poprzedniego ( / ) kanału (Back Przegląd wieku Zdjęcie z Timeshift Dodaj okno Usuń okno Zamiana Zamknięcie okien kanałów (F) ekranu (Space) (T) podglądu (F9) podglądu (F10) okien (F11) podglądu (F12) Napisy (NTSC) Teletext (X) EPG (E) Brak funkcji 16

18 Informacje na wyświetlaczu: Aktywne źródło (klawisz V) Typ fonii (klawisz Q) Typ ekranu (klawisz Tab) HotKey A L F7 F8 Opis Włącza / wyłącza tryb zawsze na wierzchu. (Pomarańczowy znak w prawym górnym rogu ekranu TV) Aktywacja i ustawianie timera. (SLEEP) Video Desktop wideo jako tapeta pulpitu Okno dialogowe zrzutu z ekranu Oglądanie TV. Po instalacji, wystarczy dwukrotnie kliknąć myszą ikonę ComproDTV 3 na pulpicie i już będzie można oglądać program TV oraz wykonywać wszystkie funkcje z tym związane: wyszukiwanie programów, przełączanie kanałów, regulację głośności i wiele innych. Większość z nich jest dostępna zarówno z klawiatury jak i z pilota zdalnego sterowania. Przegląd programów. Podczas oglądania TV, można skorzystać z funkcji podglądu wielu kanałów jednocześnie. Funkcja ta dzieli ekran na wiele pól i w każdym pokazywana jest kolejno zawartość innego programu (pojedyncze stopklatki, aktualizujące się sekwencyjnie). 17

19 Funkcje PlP oraz POP. ComproDTV umożliwia jednoczesne wyświetlanie obrazu z TV oraz odtwarzanie zarejestrowanego nagrania. Po wybraniu PIP lub POP pojawi się drugie, podrzędne okno. Jeżeli w głównym oknie wyświetlany jest obraz z TV, w oknie podrzędnym będzie wyświetlany obraz z nagrania. Po podwójnym kliknięciu na to okno nastąpi zamiana zawartości okien miejscami. Okno główne zawsze posiada pełną funkcjonalność, natomiast okno podrzędne ma ograniczone możliwości. Zastaw przycisków w rogu okna podrzędnego służy do przełączania kanałów, wyciszania, ustawiania okna i zamykania okna Wymiary i pozycję okna podrzędnego możne dowolnie zmieniać myszą, tak jak zwykłe okno systemu Windows. Funkcja PIP w programie Compro DTV pozwala obsługiwać kilka tunerów Compro jednocześnie np. naziemny i satelitarny cyfrowy. UWAGI Dodatkowe okno powoduje wzrost obciążenia głównego procesora w komputerze. Gdy całkowite obciążenie osiągnie 100 %, ruchomy obraz może zacząć tracić normalną płynność. Okno podrzędne nie posiada funkcji Pełny ekran - Full Screen. Można wyciszyć dźwięk indywidualnie dla okna podrzędnego, natomiast nie można wyciszyć dźwięku indywidualnie dla okna głównego, gdyż powoduje to wyciszenie dźwięku w obu oknach. 18

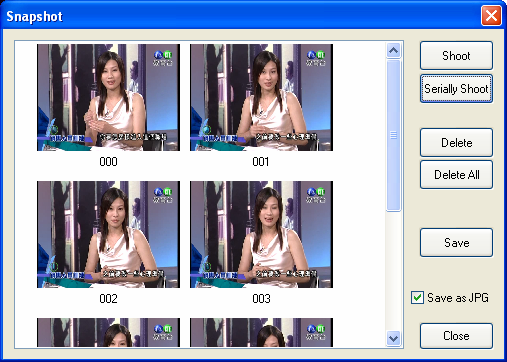

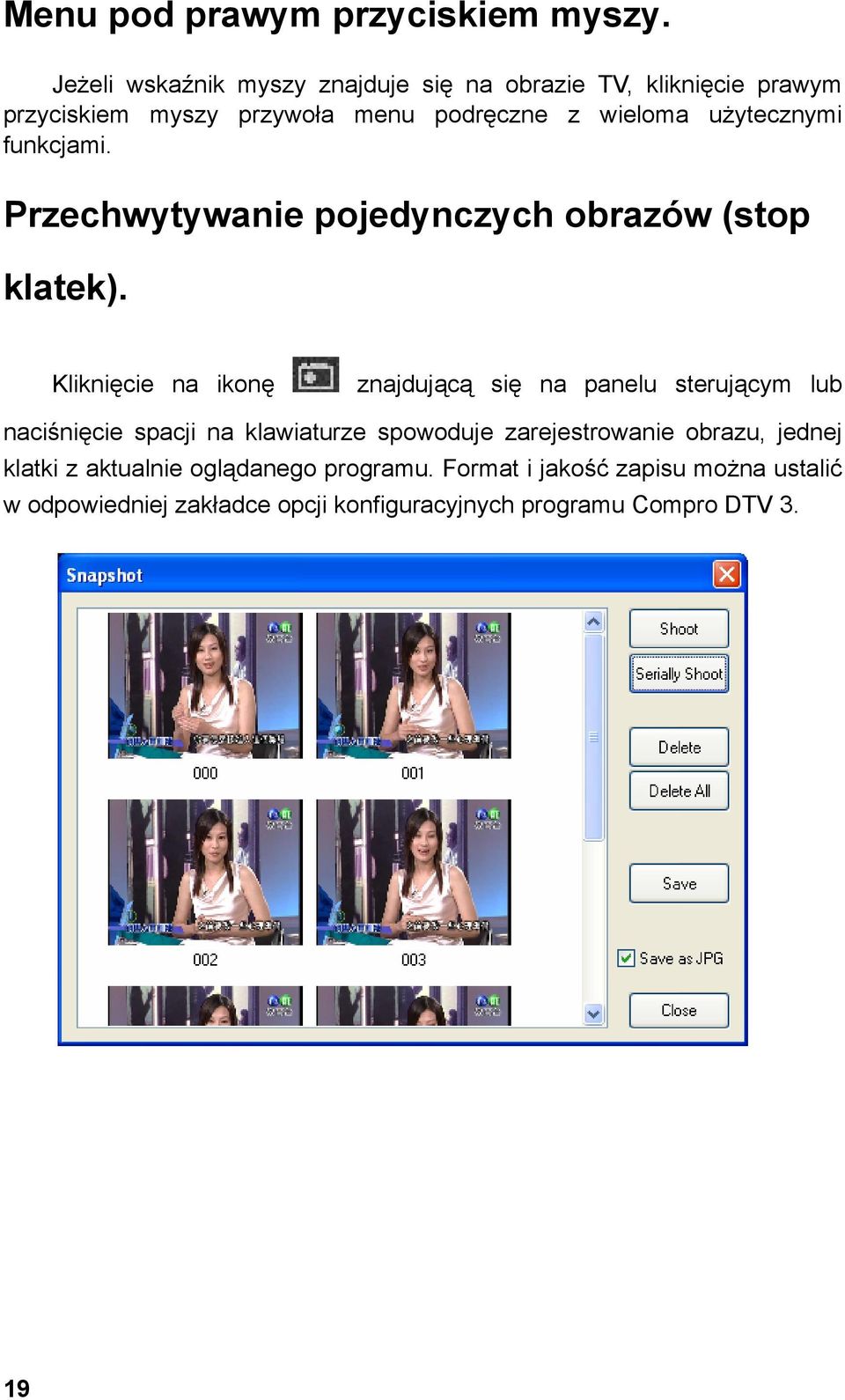

20 Menu pod prawym przyciskiem myszy. Jeżeli wskaźnik myszy znajduje się na obrazie TV, kliknięcie prawym przyciskiem myszy przywoła menu podręczne z wieloma użytecznymi funkcjami. Przechwytywanie pojedynczych obrazów (stop klatek). Kliknięcie na ikonę znajdującą się na panelu sterującym lub naciśnięcie spacji na klawiaturze spowoduje zarejestrowanie obrazu, jednej klatki z aktualnie oglądanego programu. Format i jakość zapisu można ustalić w odpowiedniej zakładce opcji konfiguracyjnych programu Compro DTV 3. 19

21 Nagrywanie. ComproDTV 3 jest cyfrowym magnetowidem umożliwiającym nagrywać ruchomy obraz i dźwięk na twardy dysk lub płytę DVD. ComproDTV obsługuje kompresję w standardzie MPEG-1/2/4, co znacznie oszczędza miejsce na dysku, ale jakość wideo zależy od wybranego formatu. Natychmiastowe nagrywanie: 1. Nacisnąć przycisk Rekord. ComproDTV rozpocznie rejestrację programu aktualnie oglądanego w oknie, w postaci pliku na twardym dysku. 2. Naciśnięcie przycisku Stop spowoduje zakończenie nagrywania. W celu odtworzenia zarejestrowanych nagrań wystarczy nacisnąć Play i wybrać, które nagranie ma być odtworzone. Bezpośrednie nagrywanie na dysk DVD (tylko E500). Kliknąć na panelu sterującym lewy, górny róg ikony nagrywania I wybrać funkcję bezpośrednie nagrywanie na dysk - Straight to Disc. Pojawi się okno dialogowe do konfiguracji tej funkcji: Format: wymagany przez użytkownika format zapisu. Device: wybór urządzenia rejestrującego. Erase Disk: Używając dysków wielokrotnego zapisu RW (re-writable) może zajść potrzeba wcześniejszego wymazania istniejących danych z płyty. Start Burning: Rozpoczęcie nagrywania. Stop: Naciśnij przycisk w celu zakończenia nagrywania. Cancel: Anulowanie operacji i zamknięcie okna. 20

22 UWAGI Funkcja zapisu Straight-to-Disc może nie działać na niektórych modelach nagrywarek CD i DVD. Wymagana jest instalacja załączonego programu Ulead DVD MovieFactory 4 SE. Pliki nagrywane na CD i DVD nie są przechowywane na dysku twardym. ComproDTV określa automatycznie pojemność płyty CD lub DVD i samoczynnie przerywa zapis po jej zapełnieniu. Ustawienia - Opcje. Naciśnięcie przycisku Options otwiera okno umożliwiające szczegółową konfigurację tunera TV. Jeżeli system operacyjny Windows jest w wersji polskiej, to program już podczas instalacji powinien automatycznie wprowadzić ustawienia odpowiednie dla naszego kraju. Można je również edytować ręcznie. Zakładka Ustawienia kanałów umożliwia wyszukiwanie dostępnych programów, indywidualną konfigurację każdego z nich pod kątem ustawień jasności, kontrastu czy koloru. Stworzenie listy ulubionych, pozwala ułożyć dostępne kanały w dowolnie wybranej kolejności. 21

23 Opcja Fine tune Dokładne dostrojenie pozwala na precyzyjne dostrojenie kanału w sytuacji, gdy np. jest problem z jakością dźwięku. Każdy kanał można indywidualnie dopasować do własnych wymagań. 22

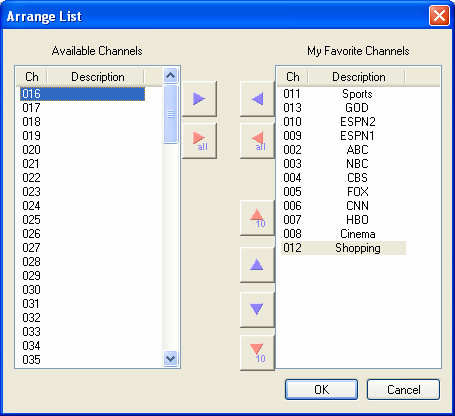

24 Lista programów Ulubione. ComproDTV umożliwia swobodną manipulację zawartością i kolejnością programów na liście Ulubione. Aby program zaczął korzystać z listy ulubionych programów, należy w oknie Ustawienia kanałów zaznaczyć opcję Używaj listę ulubionych jako listę kanałów. Przesuwanie w czasie Timeshifting. Funkcja Timeshift pozwala zatrzymywać, powtarzać lub pomijać np. reklamy w oglądanym programie TV. Funkcja przesuwania w czasie daje użytkownikowi niedostępne dotychczas możliwości kontrolowania sposobu oglądania telewizji. Dla przykładu: jeżeli oglądasz pasjonującą transmisję sportową i przyszła ci ochota na łyk czegoś zimnego z lodówki, wystarczy nacisnąć przycisk Timeshifting upływającym czasie:. Pojawi się pasek informujący o Pasek informuje jak duża część bufora na dysku jest wykorzystana. Można dzięki temu zorientować się jak długo jeszcze program można wstrzymywać. Teraz po powrocie ze szklanką chłodnego płynu można usiąść przed monitorem i kontynuować oglądanie programu dokładnie od chwili, w której przerwaliśmy. Przesuwając wskaźnik postępu myszą, można przeskoczyć w 23

25 określone miejsce zapisanego tymczasowo programu np. na początek. Można również korzystać z przycisku Advance (przeskok do przodu np dla pominięcia reklamy) lub Replay (w celu natychmiastowego powtórzenia fragmentu programu. Funkcja Timeshifting zapisuje tymczasowo program na dysku twardym komputera. Wielkość bufora deklaruje się w opcjach programu. ComproDVD 2 Prosty, stabilny i wszechstronny. Program ComproDVD 2 łączy w sobie wszystkie niezbędne funkcje odstępne w standardowym odtwarzaczu DVD. Pomoc (H) Minimalizacja (CTRL+N) Pełny ekran (W) Zamknij (CTRL+X) Pasek postępu Mute (M) Siła głosu (+, -) Dodaj zakładkę Idź do zakładki (F6) Powtórka (R) Wysunięcie (CTRL+E) Płynna regulacja prędkości w przód i w tył. Snapshot (G) Menu (M) Opcje (E) Źródło Wstecz ( / ) Poprzednia scena ( P ) Stop (S) Odtwarzanie (Enter) Pauza (Space) Do przodu (. ) Następna scena ( N ) 24

26 ComproFM 2 ComproFM to program obsługujący radio. Dotyczy on tylko kart telewizyjnych w wersji z wbudowanym radiem. Panel kontrolny radia. Zawsze na wierzchu (CTRL+A) Pomoc (H) Minimalizuj (Z) Zamknij (CTRL+W) Pasek postępu Stereo/Mono (CTRL+S) Programator nagrań Ustawienia (S) Częstotliwość (K) Głośność (+, -) Następna stacja (Page Up) Poprzednia stacja (Page down) Ostatnia stacja (N) Play (Spacja) Stop (O) Pauza (Spacja) Wstecz ( ) Do przodu ( ) Nagrywanie (R) Wyciszenie (M) 25

27 Rozwiązywanie problemów. Jeżeli podczas instalacji lub używania tunera VideoMate wystąpią jakieś problemy, proszę sprawdzić następując rzeczy: Typ systemu operacyjnego: VideoMate E300/500 współpracuje z Windows XP SP2 lub Vista. W razie potrzeby należy odwiedzić stronę internetową i pobrać odpowiednie aktualizacje ServicePack. Sterowniki: W menadżerze urządzeń systemu Windows, w sekcji Kontrolery dźwięku, wideo i gier powinno znajdować się urządzenie VideoMate CX2388x AVS Video capture. Jeśli nie, należy reinstalować sterowniki do tunera TV. Error Code: 0x Taki błąd występuje najczęściej w przypadku problemów ze sterownikami WDM. Opisana powyżej deinstalacja i ponowna instalacja powinna rozwiązać problem. Jeżeli problem nadal występuje, może to oznaczać konflikt przerwań IRQ. Na przykład karta sieciowa lub dźwiękowa w komputerze korzysta z tego samego przerwania IRQ co tuner TV VideoMate. Użyj Menadżera Urządzeń do zdiagnozowania problemu: w Menadżerze Urządzeń wybierz opcje Widok - > Zasoby według typu" i kliknij na znaczek "+" obok Żądanie przerwania (IRQ). Rozwinie się lista podobna do poniższej. W celu uzyskania najlepszych rezultatów, wskazane jest, aby żadne inne urządzenie nie korzystało z przerwania IRQ zajętego przez kartę tunera TV. Jeżeli jakieś inne urządzenie współdzieli przerwanie z tunerem TV, wyjmij kartę TV i umieść ją w innym slocie PCI-E. 26

28 Brak obrazu / Dźwięk jest. Główną przyczyną takiego problemu jest najczęściej problem z przerwaniami. Proszę przeczytać i postępować zgodnie z procedurą opisaną w poprzednim punkcie Error Code: 0x Jest obraz / Brak dźwięku. Jeżeli można oglądać TV, a nie ma dźwięku, sprawdź kolejno: 1. Sprawdź ustawienie regulatora głośności WAVE i czy nie jest zaznaczona opcja MUTE. 2. Sprawdź ustawienie regulatora ogólnego głośności Windows VOLUME i czy nie jest zaznaczona opcja MUTE. Czasami pomaga aktualizacja sterowników do karty dźwiękowej lub ich reinstalacja. Nie można nagrywać. Do nagrywania, ComproDTV 3 wymaga kilku komponentów z programu Ulead PhotoExplore 8 SE. Jeżeli ten program nie został zainstalowany na początku, proszę to zrobić teraz. Ulead PhotoExplore 8 SE znajduje się na załączonej płycie CD. Obraz nagrywa się prawidłowo, ale bez dźwięku. Przyczyną może być wybór złego źródła dźwięku do rejestracji w opcjach Urządzenia systemowe programu ComproDTV 3. W zakładce Nagrywanie opcji programu Compro DTV32 sprawdź regulator poziomu rejestrowanego sygnału audio. Nagrania z zewnętrznego magnetowidu są bez dźwięku. Sygnał Composite Video z magnetowidu należy połączyć z żółtym wejściem Composite tunera TV. Natomiast dźwięk z magnetowidu należy podłączyć osobnym kablem z wejściem stereo mini jack 3,5mm Audio IN tunera TV. Odpowiednie kable należy dokupić osobno w zależności od typu gniazd w podłączanym magnetowidzie lub kamerze, np.: 27

29 Przy korzystaniu z Eurozłącza (Scart) należy również pamiętać, że spotyka się kable z Eurozłączem wejściowym (tylko wejście do magnetowidu) lub wyjściowym, lub uniwersalne dwukierunkowe. Pierwszy wymieniony typ nie nadaje się do zgrywania materiału z magnetowidu do komputera. Nagrane programy zacinają się (brak płynności, zgubione klatki). Karta i program VideoMate TV używają głównego procesora w komputerze do kodowania nagrywanego materiału (kompresja programowa). Z tego powodu, gdy moc obliczeniowa komputera jest zbyt mała i nie nadąża on z obliczeniami w czasie rzeczywistym, objawi się to właśnie gubieniem klatek i brakiem płynności ruchów w nagraniu. Nagrywając z niższą jakością np. VideoCD, powinien wystarczyć procesor z zegarem 1,7 MHz. Natomiast do nagrań o jakości DVD wskazany jest procesor minimum 3,0GHz. Przed rozpoczęciem nagrywania można otworzyć systemowy menadżer zadań (naciśnij Ctrl + Alt + Del) i tu obserwować wzrost obciążenia procesora po rozpoczęciu rejestracji. Jeżeli obciążenie wzrasta do 100%, oznacza to, że wybrana jakość nagrania przekracza możliwości posiadanego komputera lub jakieś inne, równolegle uruchomione programy pochłaniają zbyt dużą część mocy obliczeniowej jednostki centralnej. Nie można odtworzyć nagrań. Najczęściej jest to konflikt kodeków wynikający z instalacji ich różnorodnych wersji i odmian niezbędnych do odtwarzania filmów Divx. Problem powinna rozwiązać deinstalacja któregoś z dodatkowych kodeków (na przykład Nimo, K-Lite), instalacja nowszej wersji pakiety kodeków (codecs pack). Czasami reinstalacja sterowników DirectX może również przynieść pozytywne rezultaty. Nie można nagrywać w formacie MPEG-4. Brak takiej opcji. Program Compro DTV 3 nie jest wyposażony w kodek formatu MPEG-4. Należy go zdobyć we własnym zakresie, np. ściągnąć z Internetu: Po zainstalowaniu, format MPEG-4 powinien pojawić się na liście. Do rejestracji audio zaleca się wybrać kodek Ulead MP3. UWAGA Compro nie gwarantuje kompatybilności z kodekami innych producentów i nie odpowiada za osiągniętą jakość obrazu i dźwięku. 28

30 Nagrany obraz jest zniekształcony. Proszę zaktualizować sterowniki do karty graficznej i dźwiękowej (najlepiej bezpośrednio ze stron internetowych odpowiednich producentów). To samo dotyczy sterowników do płyty głównej, szczególnie, gdy jest ona zbudowana na bazie układów VIA lub SiS. Można też sprawdzić, czy nie pojawiła się nowsza wersja programu Compro PVR. Program nie odpowiada na naciskanie przycisku USTAWIENIA. Przyczyną takiego zachowania może być instalacja innych kodeków. Często aplikacje z nimi powiązane wymuszają korzystanie z TYCH kodeków, uniemożliwiając zmianę ustawień. Deinstalacja takiego oprogramowania powinna naprawić sytuację. Czasami niezbędne będzie powtórzenie instalacji DirectX. Przyczyną nieprawidłowego funkcjonowania programów może być również uszkodzenie systemu operacyjnego przez wirusy lub inne szkodliwe programy. W takim przypadku najlepiej zainstalować cały system operacyjny od nowa, z wszystkimi aktualizacjami i najnowszymi sterownikami. Nie działa zdalne sterowanie. Sprawdź czy odbiornik zdalnego sterowania jest podłączony i czy wtyczka jest dokładnie włożona do końca. Umieść odbiornik w widocznym miejscu. Sprawdź baterie w pilocie. Nie używaj starych baterii. Sprawdź czy ikona nie, uruchom program: znajduje się na pasku zadań, w okolicy zegara. Jeżeli C:\Program Files\Common Files\VideoMate\ComproRemote.exe Ikona IR powinna pokazać się na pasku zadań. Naciskanie przycisków w nadajniku zdalnego sterowania powinien powodować zmianę koloru tej ikony. Jeżeli nie ma odpowiedzi, może to oznaczać, że sterowniki IR są nieprawidłowo zainstalowane. Proszę odinstalować ComproDTV 3 używając systemowej opcji Dodaj/usuń programy i zainstalować program ponownie. Obraz TV nie jest czysty. Zakłócenia obrazu są najczęściej spowodowane interferencją sygnałów wysokiej częstotliwości z płyty głównej, pamięci i innych podzespołów komputera z antenowym sygnałem telewizyjnym. Walczyć z tym jest 29

31 dość trudno i nie ma jednego uniwersalnego lekarstwa. Wpływ na to ma wiele czynników: Jakość instalacji antenowej - jakość kabla, wtyczki i połączenia między nimi. Moc sygnału antenowego stosowanie rozdzielaczy (TV / komputer) zawsze osłabia sygnał. Jakość zasilacza (bardzo ważny czynnik), poziom filtrowania napięć zasilających. Jakość płyty głównej - czyli również skuteczność filtrowania napięć zasilających, Sposób montażu płyty w obudowie - ilość punktów płyty głównej zwartych do masy podczas przykręcania jej do obudowy. Ułożenie kabli wewnątrz obudowy, ułożenie kabli na zewnątrz. Uziemienie (lub nie) całego zestawu (anteny TV i kablowe są uziemione i może to kolidować z uziemieniem komputera). 30

32 31 P/N: 3GA
