1 USB DVR WIDEO AUDIO GRABBER MODEL: GR3 INSTRUKCJA UŻYTKOWANIA 1. Informacje podstawowe USB DVR VIDEO AUDIO GRABBER - Wersja 4x Video in Konwerter umożliwiający zgranie analogowego sygnału video i audio z kamery analogowej lub magnetowidu VHS do postaci cyfrowej na dysk twardy komputera przez port USB. Idealne rozwiązanie do zgrywania filmów z kaset VHS i kamer analogowych oraz nagrywania audycji telewizyjnych, telewizji satelitarnej na dysk komputera. Pozwala na podłączenie wszelkiego rodzaju odtwarzaczy analogowych w celu zgrania materiału video. Łatwa instalacja PnP 4 wejścia video gniazdo composite video Wejście audio RCA Zasilanie z portu USB Obsługiwane rozdzielczości: NTSC 30fps, PAL 25fps Obsługiwane formaty nagrywania: DVD+/-R/RW, DVD+/-VR oraz DVD-Video Możliwość ustawienia jasności, kontrastu, nasycenia zgrywanego obrazu 4 ustawienia ekranu do wyboru Wymagania systemowe: Port USB 2.0 (przy porcie USB 1.1 mogą być problemy z uzyskaniem pełnej ilości klatek przy zgrywaniu materiału) System operacyjny: Microsoft Windows 2k, XP, Vista Pentium III 800 lub szybszy - Zalecany min, 1,5 Ghz / 512 RAM Min 600MB przestrzeni dyskowej na oprogramowanie Min 4GB przestrzeni dyskowej na materiał video ( Sugerowany dysk min 80Gb / 8MB Cache / 7200 Obr/m) W zestawie znajdują się: Grabber VideoDVR 4 channel USB2.0 Płytka z oprogramowaniem i sterownikami Instrukcja obsługi Przedłużka USB 2. Instrukcja bezpieczeństwa Przed pierwszym użyciem urządzenia prosimy dokładnie zapoznać się z poniższymi instrukcjami. Należy stosować się do wszystkich ostrzeżeń o zagrożeniach, nawet jeśli obsługa urządzeń elektronicznych jest Ci znana. Niniejszą instrukcję należy starannie przechowywać do wykorzystania w przyszłości. W razie sprzedaży lub przekazania urządzenia należy koniecznie dołączyć do niego niniejszą instrukcję. Przestrzegaj instrukcji obsługi komputera. Importer: APTEL P.U.H. 1/6

Chroń urządzenie przed wilgocią i unikaj wstrząsów, kurzu, wysokich temperatur oraz bezpośredniego oddziaływania promieni słonecznych, by uniknąć zakłóceń w pracy.

2 Chroń urządzenie przed wilgocią i unikaj wstrząsów, kurzu, wysokich temperatur oraz bezpośredniego oddziaływania promieni słonecznych, by uniknąć zakłóceń w pracy. Nigdy nie otwieraj obudowy urządzenia. Powoduje to utratę gwarancji i możliwe jest też zniszczenie urządzenia. Nigdy nie należy pozwalać dzieciom używać urządzeń elektrycznych bez nadzoru. Dzieci nie zawsze mogą rozpoznać ewentualne zagrożenia. Drobne części mogą w razie połknięcia stanowić zagrożenie dla życia. Także folię z opakowania należy trzymać poza zasięgiem dzieci istnieje niebezpieczeństwo uduszenia. Po transporcie należy odczekać z uruchomieniem tak długo, aż urządzenie uzyska temperaturę pokojową. W razie dużych wahań temperatury lub wilgotności może dojść na skutek kondensacji do tworzenia się wilgoci, która z kolei może spowodować zwarcie elektryczne. Wszystkie przewody należy chwytać za wtyk; nie należy ciągnąć za sam przewód. Na przewodach nie należy ustawiać ciężkich przedmiotów, nie należy zginać przewodów, w szczególności przy wtyku i przy gniazdach przyłączeniowych. Nigdy nie należy wiązać węzłów na przewodach ani skręcać ich z innymi przewodami. Wszystkie przewody należy prowadzić tak, by nikt po nich nie deptał i by nikomu nie przeszkadzały. Użytkowanie zgodne z przeznaczeniem GR3 wideo grabber przekształca sygnały analogowe, np. z kamery wideo, na sygnały cyfrowe, które następnie można zapisać i edytować na komputerze PC. Urządzenie można stosować wyłącznie na złączu USB 2.0. Standard USB 1.1 nie jest obsługiwany. Urządzenia nie można podłączać do złącza USB 1.1 Czyszczenie Uwaga! Urządzenie nie zwiera żadnych części wymagających konserwacji lub czyszczenia. Nigdy nie wolno otwierać obudowy urządzenia, by uniknąć zagrożeń. Należy uważać, by nie zabrudzić komponentów. Nie używać żadnych rozpuszczalników ani żrących lub gazowych środków czyszczących. W razie zabrudzenia czyścić urządzenie wilgotną szmatką. 3. Wejścia/wyjścia Importer: APTEL P.U.H. 2/6

Urządzenie jest wyposażone w następujące wejścia: Pierwsze wejście wideo RCA (wtyczka żółta) Drugie wejście wideo RCA (wtyczka żółta) Trzecie wejście wideo RCA (wtyczka żółta) Czwarte wejście wideo

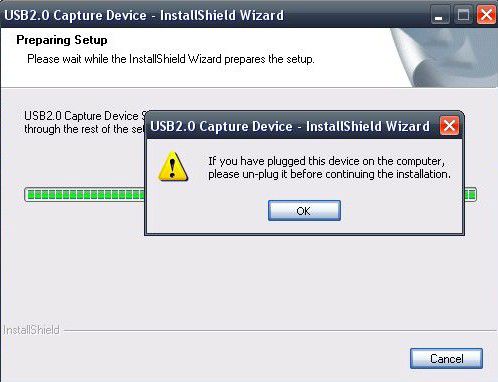

3 Urządzenie jest wyposażone w następujące wejścia: Pierwsze wejście wideo RCA (wtyczka żółta) Drugie wejście wideo RCA (wtyczka żółta) Trzecie wejście wideo RCA (wtyczka żółta) Czwarte wejście wideo RCA (wtyczka żółta) Wejście audio RCA (wtyczka biała) Urządzenie jest wyposażone w następujące wyjścia: Wyjście USB 2.0 do podłączenia urządzenia z komputerem/laptopem 4. Instalacja sterowników (na podstawie Windows XP) Włóż do napędu CD-ROM dołączoną do urządzenia płytę CD. Jeśli po chwili nie uruchomi się automatycznie program z opcjami instalacyjnymi to uruchom go ręcznie z katalogu 'Drivers' na płycie CD (plik driver.exe (lub podobny) dla Windows Xp, plik driver_win7.exe (lub podobny) dla Windows 7). Aby zainstalować sterowniki dla Video Grabbera wybierz opcję Install Driver. Gdy pojawi się okienko z komunikatem (patrz poniższy rysunek), przed kliknięciem OK upewnij się, że grabber NIE JEST podłączony do komputera przed rozpoczęciem instalacji sterowników. Importer: APTEL P.U.H. 3/6

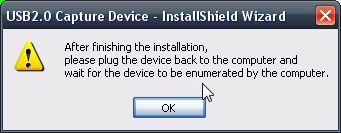

4 Kliknij przycisk Install aby kontynuować instalację sterowników. Jeśli pojawi się komunikat informujący o braku podpisu cyfrowego instalowanego sterownika, wybierz opcję Mimo to kontynuuj. Gdy pojawi się powyższy komunikat, kliknij OK i podłącz Grabber do wolnego portu USB. Importer: APTEL P.U.H. 4/6

Chwilę po podłączeniu Grabbera uruchomi się okno informujące o wykryciu nowego sprzętu : Wybierz opcję Zainstaluj oprogramowanie automatycznie.

5 Chwilę po podłączeniu Grabbera uruchomi się okno informujące o wykryciu nowego sprzętu : Wybierz opcję Zainstaluj oprogramowanie automatycznie. Jeśli pojawi się komunikat informujący o braku podpisu cyfrowego instalowanego sterownika, wybierz opcję Mimo to kontynuuj. Po chwili urządzenie będzie gotowe do użycia. Kliknij przycisk Zakończ. Importer: APTEL P.U.H. 5/6

6 4. Instalacja oprogramowania By zacząć używać urządzenia należy jeszcze włączyć/zainstalować oprogramowanie do jego obsługi. Grabber jest zgodny z prawie każdym oprogramowaniem obsługującym przechwytywanie wideo (Ulead Video Studio, VirtualDub itp). Aby uzyskać podgląd na żywo wszystkich 4 wejść video urządzenia polecamy użyć programu MultiViewer. W opcjach używanego programu należy wybrać jako używane urządzenie "Syntek STK1160". Szczegółowych instrukcji obsługi programów przechwytujących wideo należy szukać w ich folderze instalacyjnym. Importer: APTEL P.U.H. 6/6
