1 Analiza i poprawa efektywności operacyjnej ICONICS Seminar: GET CONNECTED 2013

2 Rozwiąznia ICONICS Wizualizacja Analiza Mobilność Human Machine Interface Natural Human Interface in 2D and 3D Advanced Graphics GraphWorX GEO SCADA Mapping EarthWorX Alarm & Event Management Alarm Management AlarmWorX Trend Charting Trend Charting TrendWorX Analytics OEE Productivity Analytics Energy Management Energy AnalytiX Asset Fault Detection & Diagnostics FDDWorX Alarm Analysis Quality AnalytiX SPC Quality AnalytiX Manufacturing Intelligence Automated Reporting ReportWorX Enterprise Data Integration BridgeWorX Enterprise Historian Hyper Historian Remote Visualization Remote Control WebHMI Role-Based Security Any Place Any Time Any Device App Stores MobileHMI Microsoft Apple Google

3 Analiza odpowiada na pytania Co się wtedy stało? Co dzieje się teraz? Co będzie się działo? Jak i dlaczego to się stało? Real-time Analytics Doskonałość Operacyjna Jak możemy temu zapobiec w przyszłości?

4 AnalytiX Enables Smart Budynki Przemysł Infrastruktura Energia Sieć Miasta

5 Co to jest Big Data? Big Data to zbiory informacji o dużej objętości, dużej zmienności i/lub dużej różnorodności, które wymagają nowych form przetwarzania w celu wspomagania podejmowania decyzji, odkrywania nowych zjawisk oraz optymalizacji procesów duża ilość danych (ang. volume), duża zmienność danych (ang. velocity) duża różnorodność danych (ang. variety)

6 Aplikacje dla Big Data Wydajność Jakość Alarmy Energia Detekcja Usterek OEE / Downtime Production Efficiency LEAN / Six Sigma MES Quality Improvement LEAN / Six Sigma SPC Operator Efficiency Root Cause Analysis Nuisance Alarms Energy Savings Energy Star Reports LEED Certification Continuous Commissioning Preventive Maintenance

7 Hyper Historian Enterprise Data Historian

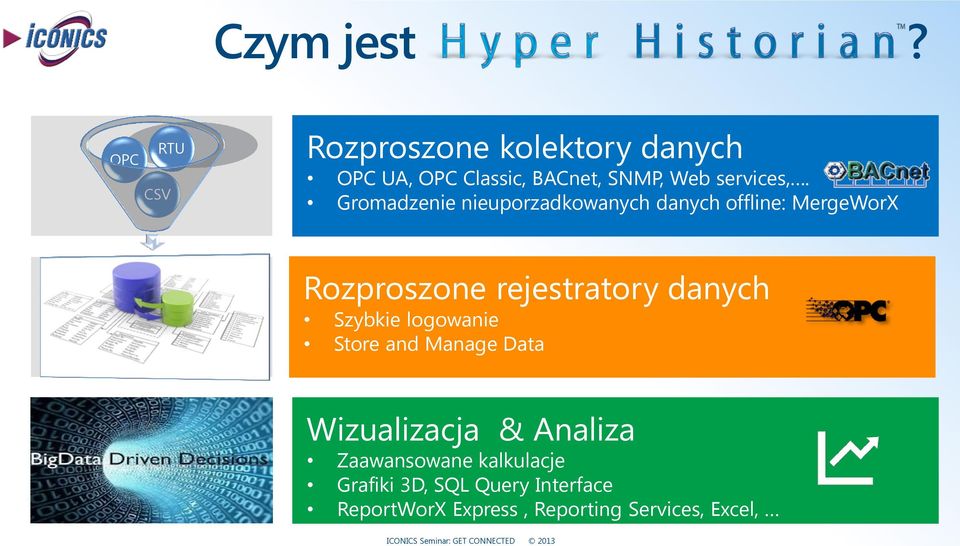

8 Czym jest? OPC RTU CSV Rozproszone kolektory danych OPC UA, OPC Classic, BACnet, SNMP, Web services,. Gromadzenie nieuporzadkowanych danych offline: MergeWorX Rozproszone rejestratory danych Szybkie logowanie Store and Manage Data Wizualizacja & Analiza Zaawansowane kalkulacje Grafiki 3D, SQL Query Interface ReportWorX Express, Reporting Services, Excel,

9 Zarządzanie zapisanymi danymi Zaawansowane zarządzanie plikami i archiwizacją Kontrola wykorzystania miejsca na dysku Automatyczne tworzenie pliku na podstawie: Rozmiaru pliku Okresu czasu UDM Trigger Autoarchiwizacja (Detach, Move or Delete) Łatwe ponowne dodanie odłączonych plików Autoarchiwizacja bazuje na: Wieku danych Określonych wydarzeń Całkowity rozmiar załączonych plików

10 Obliczenia wydajnościowe Tworzenie wyrażeń do wyznaczenia KPIs Efficiency or Maintenance KPIs Informacje statystyczne Liczniki Zaplanowane obliczenia Czasowe Od wartości procesowej Obliczenia są dostępne jako tagi OPC Data Access Tags OPC Historical Data Access Tags, lub Dostęp przez zapytania SQL

11 Przykłady Jaka dzisiaj była najniższa temperatura w pomieszczeniu? tagmin({{data:room.temperature}}, yday(), today(), 80) Jak często w tym mięsiącu był uruchamiany silnik? round(tagcount({{data:engine.state}}, bmonth(now()), now(), 80)) / 2 Ile w tym miesiącu godzin pracuje pompa? tagtimestate1({{data:pump.state}}, bmonth(now()), now(), 80)

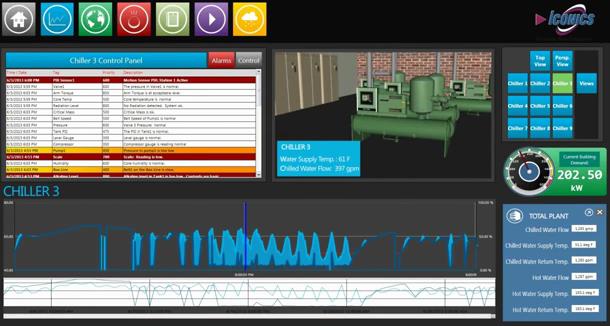

12 Wykresy 2D i 3D Real-time i Historical Trend Data Obrót, zmiana perspektywy Alarmy Tworzenie własnych kokpitów

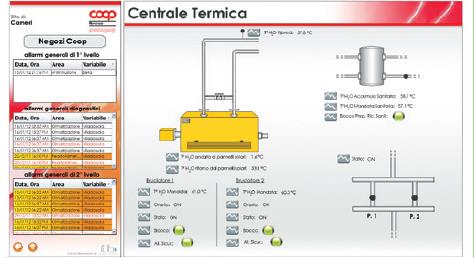

13 ROI 3 miesiące Pilot: 7 supermarketów Rozszerzenie projektu : +60 Oszczędności w pierwszym roku:

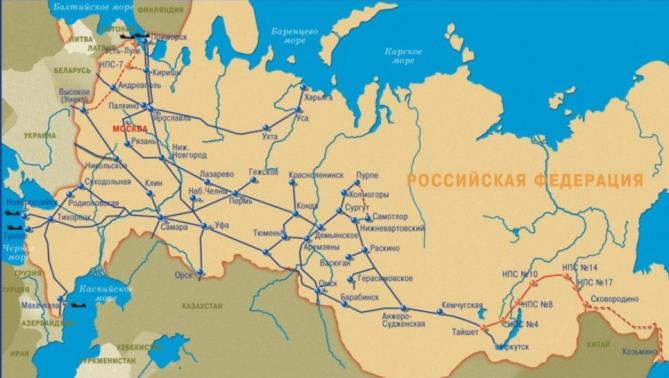

14 VISION ICONICS Seminar: 360ᵒ World GET CONNECTED Tour ICONICS, Inc 17 Transneft Oil Transportation > km Pipeline 99,5% oil in Russia VSTO II: East Siberia Pacific Ocean Jan km, 50 mil tons/y, 300k m3 Tank Farms Level 4 9x Pump Station Automation Level 3 2x Regional Dispatch Centers Level 2 1x Territory Dispatch Center

15 Productivity Analytics Production Efficiency OEE

16 Rewolucja w przemyśle =

17 Czym jest OEE (Overall Equipment Effectiveness)? OEE jest kluczowym wskaźnikiem KPI (Key Performance Indicator) opisującym efektywność zainstalowanego sprzętu w przedsiębiorstwie. Dostępność Wydajność Jakość OEE = Dostępność x Wydajność x Jakość

18 1%

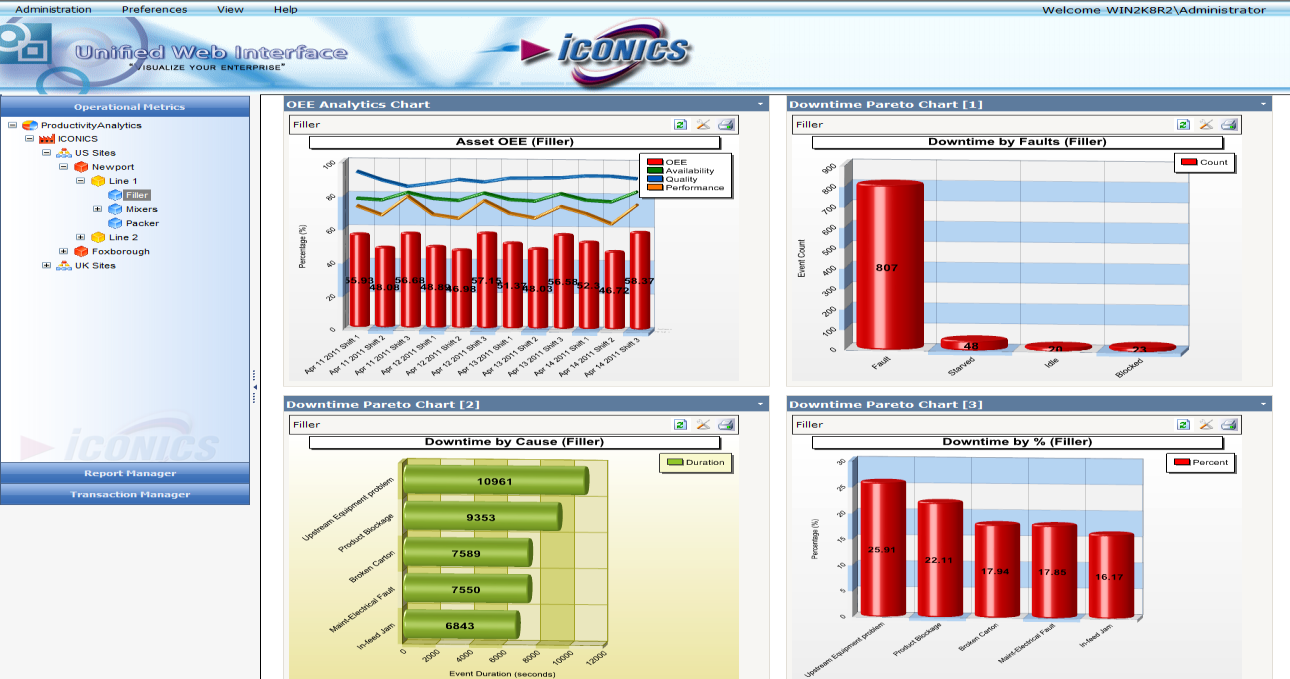

19 Elastyczne kalkulacje & Wizualizcja ICONICS Seminar: GET CONNECTED 2013

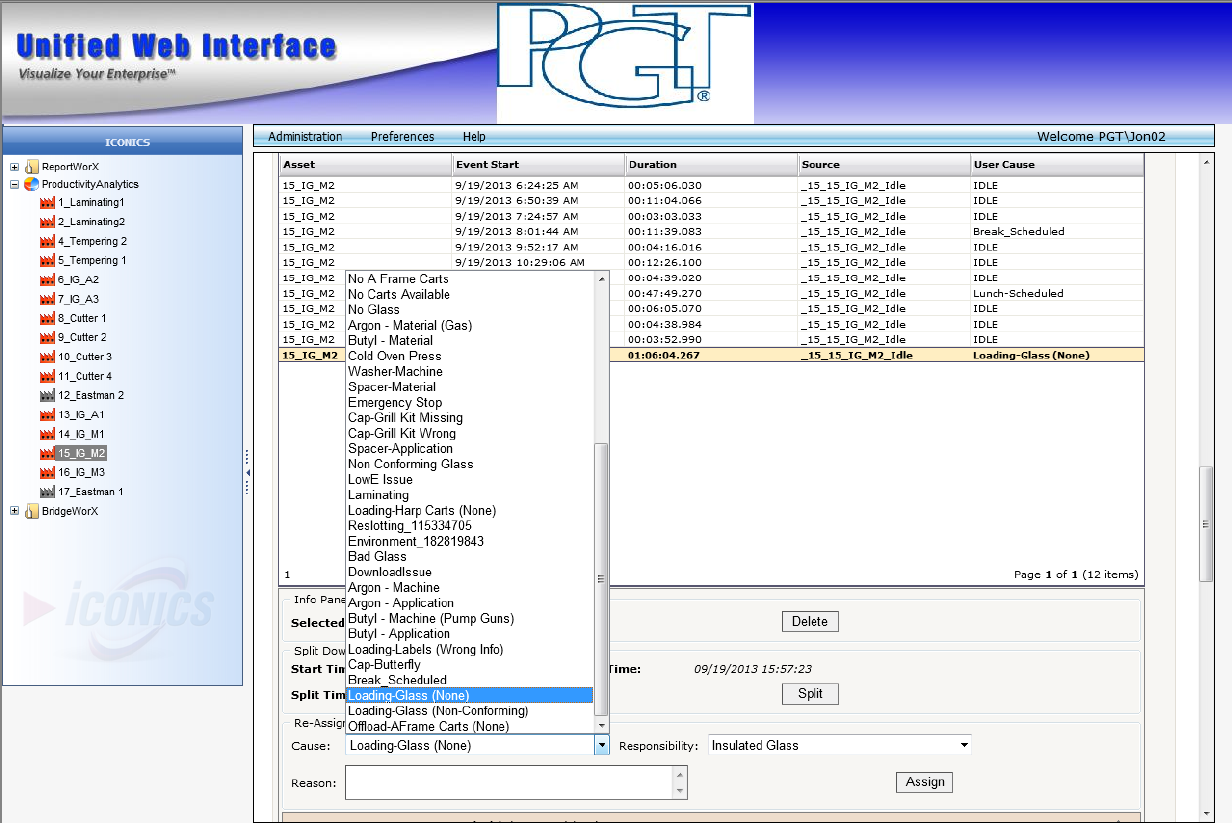

20 Narzędzie do audytów przestojów ICONICS Seminar: GET CONNECTED 2013

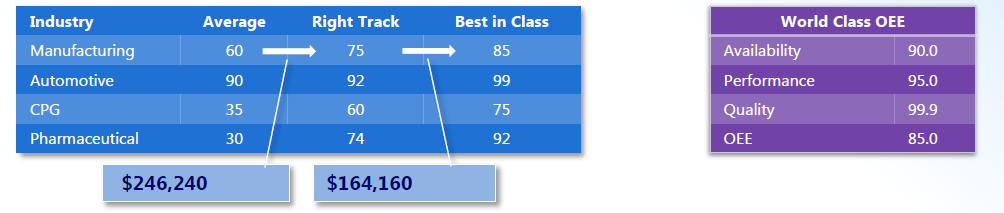

21 Wyniki i korzyści $

22 Quality AnalytiX Statistical Process Control ICONICS Seminar: GET CONNECTED 2013

23 Quality AnalytiX

24 Quality AnalytiX Porównywanie współczynników zdolności procesu Wspierane obliczenia: Cp, Cpk, Cpu, Cpl, Cpm, Cpmk percent Indeksy wydajności procesu Wspierane obliczenia: Pp, Ppk,Ppu,Ppl,Ppm.Ppkm,Pr percent

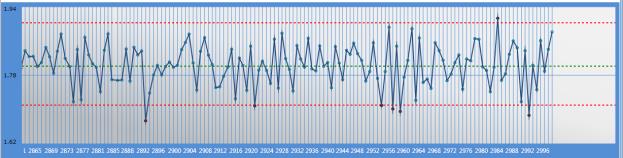

25 SPC Interactive Charts ICONICS Seminar: GET CONNECTED 2013 Zaznaczenie próbki poza zakresem Zoom In/Out, Przewijanie Komentarz operatora

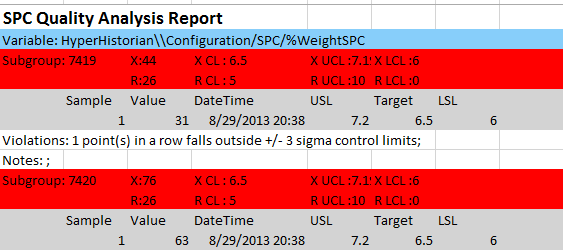

26 Alarmy SPC

27 Architektura Quality AnalytiX ICONICS Seminar: GET CONNECTED 2013 SPC Charts (TrendWorX) ReportWorX Express OPC HDA OPC HDA OPC DA OPC DA SQL SPC Alarms (AlarmWorX) Smart Tiles

28 Technologia Smart Tile ICONICS Seminar: GET CONNECTED 2013

29 PortalWorX Quality Dashboard ICONICS Seminar: GET CONNECTED 2013

30 Alarm Analytics Advanced Alarm Analysis

31 AnalytiX do Zarządzania Alarmami ICONICS Seminar: GET CONNECTED 2013

32 Energy AnalytiX Monitorowanie zużycia energii i raportowanie

33 Zarządzanie Energią Od czego zacząć?

34 Motywacja do Monitoringu Energii Oszczędności Identyfikacja możliwości oszczędności energii Wyobraź sobie oszczędności 8-25% Stworzenie energetycznej linii bazowej Zwrot z inwestycji Połączenie z ICONICS AnalytiX Solusion Monitoring emisji CO 2 Dyrektywy UE Rejestr uwalniania i transferu zanieczyszczeń

35 Energy AnalytiX Zbieranie danych Integracja Wizualizacja Dystrybucja Otwarte protokoły komunikacyjne Silniki obliczeniowe Wiodący dostawca zaawansowanej wizualizacji dla przemysłu Raportowanie i wizualizacja na każdym urządzeniu OPC, OPC UA, OLEDB, ODBC, BACnet, SNMP, WS Expression Engine, Unified Data Manager, Hyper-Historian aggregates GraphWorX64, PortalWorX WPF, Silverlight, Portal, HTML5 - Android, ios, WP

36 Wbudowany w Raportach ICONICS Seminar: GET CONNECTED 2013

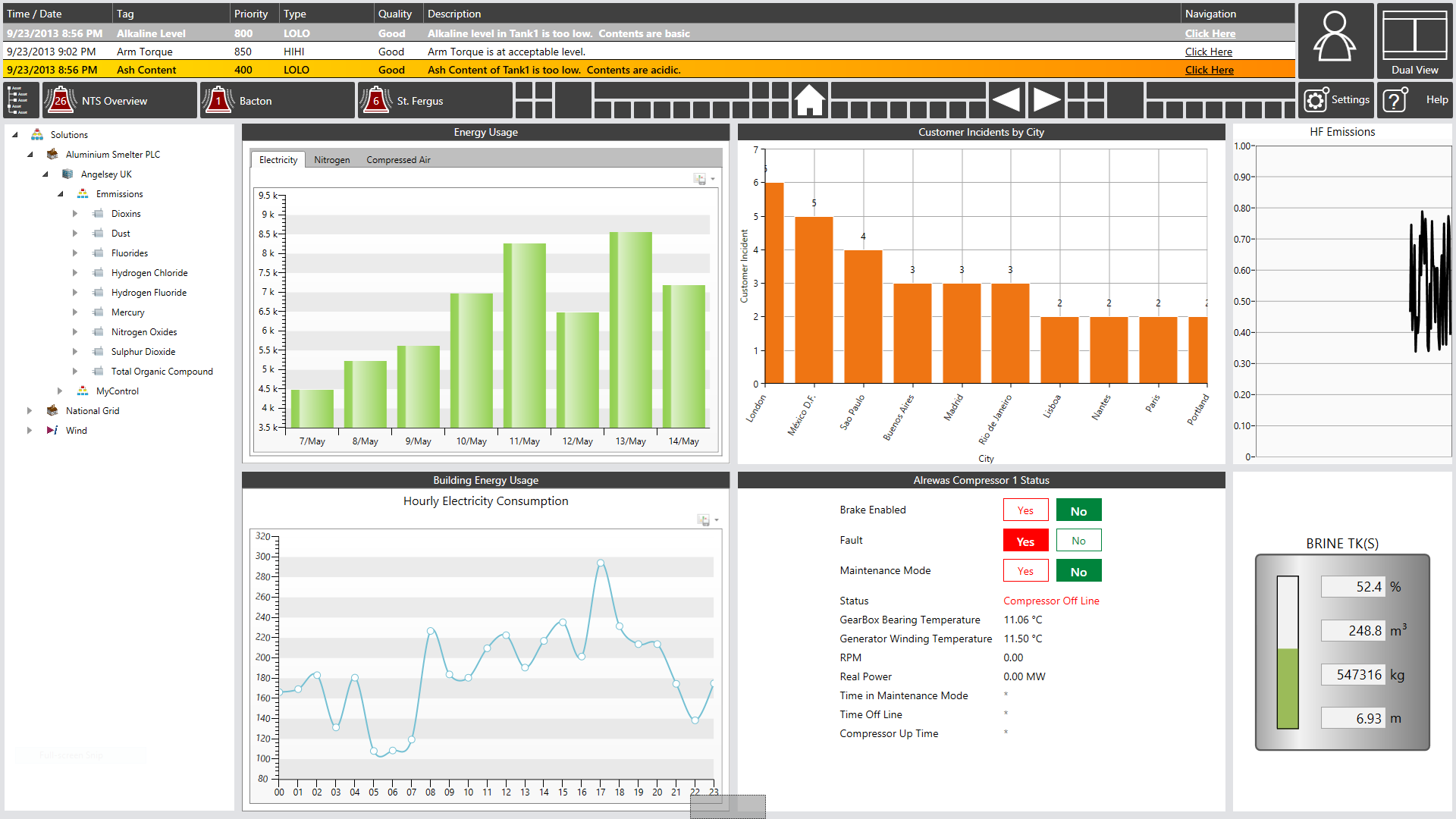

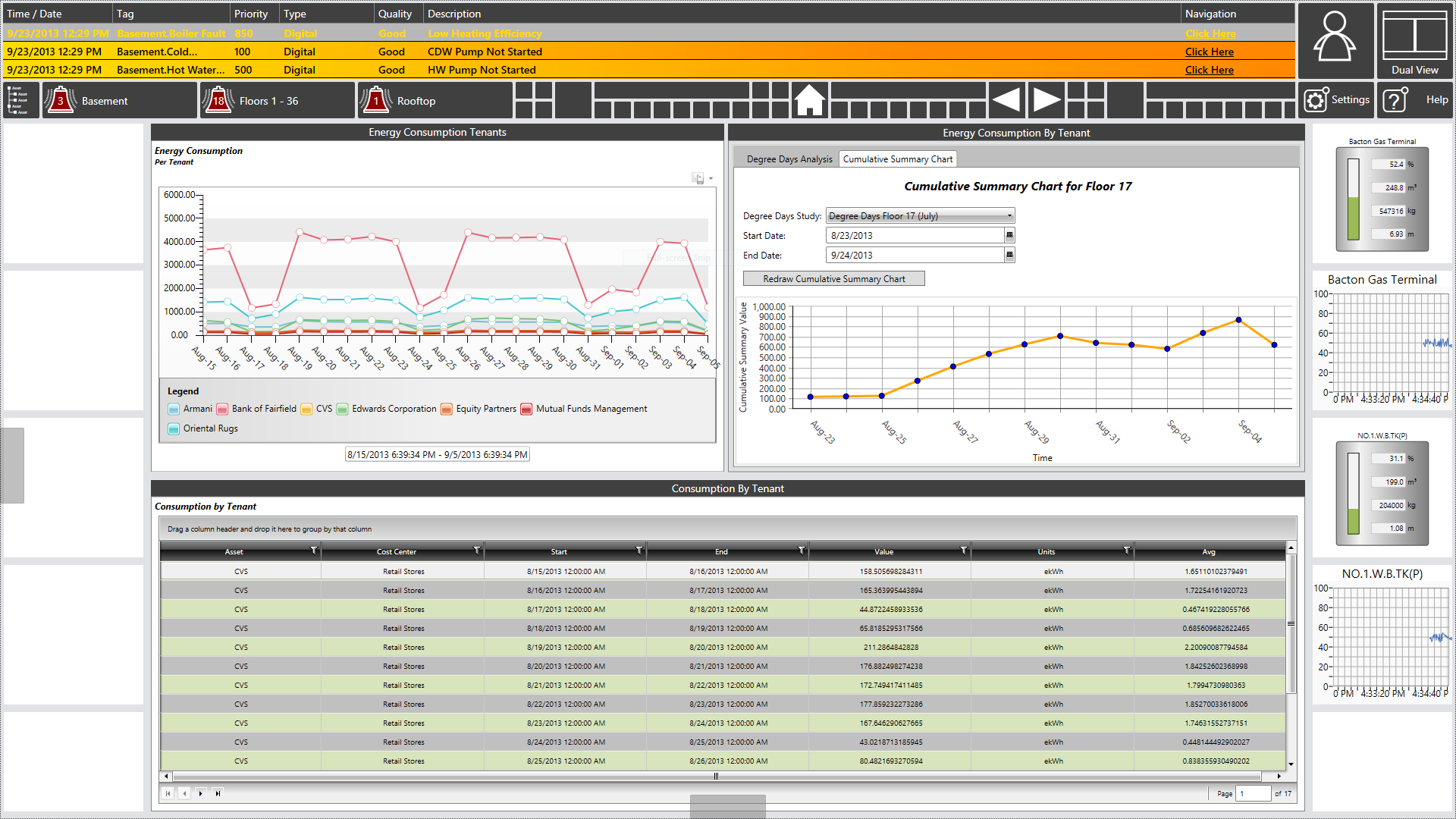

37 Example Dashboard 1 ICONICS Seminar: GET CONNECTED 2013

38 Example Dashboard 2 ICONICS Seminar: GET CONNECTED 2013

39 Fault Detection and Diagnostics (FDD) Facility AnalytiX

40 FDD jest dla wszystkich branż Building Controls & HVAC Water & Wastewater Oil & Gas Conveying & Packaging Heavy Industry Energy

41 45 Alarm vs Usterka Alarm: W oparciu o sygnał Zazwyczaj pojedyńcza zmienna Fałszywe alarmy Zła jakość sygnału Zła kalibracja Błąd czujnika Wiele alarmów Wymagane narzędzie do zarządzania Usterka: W oparciu o aktywa Wielowymiarowość Zaawansowana Predykcja Usterek Kilka błędów operacyjnych Diagnostyka przyczyn Sugestie działań naprawczych

42 Facility AnalytiX Fault Detection Fault Diagnostics

43 Runtime Visualization FDD Viewer Control GraphWorX64 Displays PortalWorX-SL PortalWorX-SP

44 Raportowanie

45 Microsoft Energy-Smart Buildings ICONICS Seminar: GET CONNECTED 2013

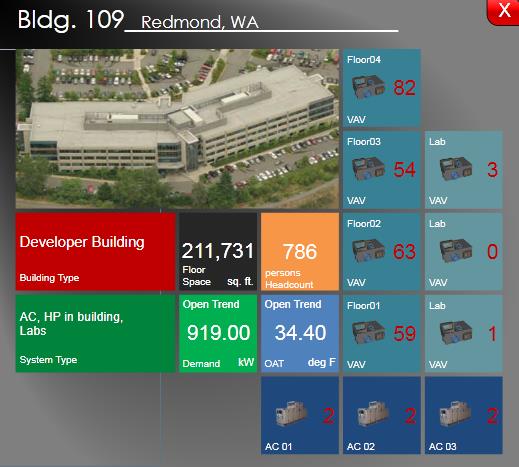

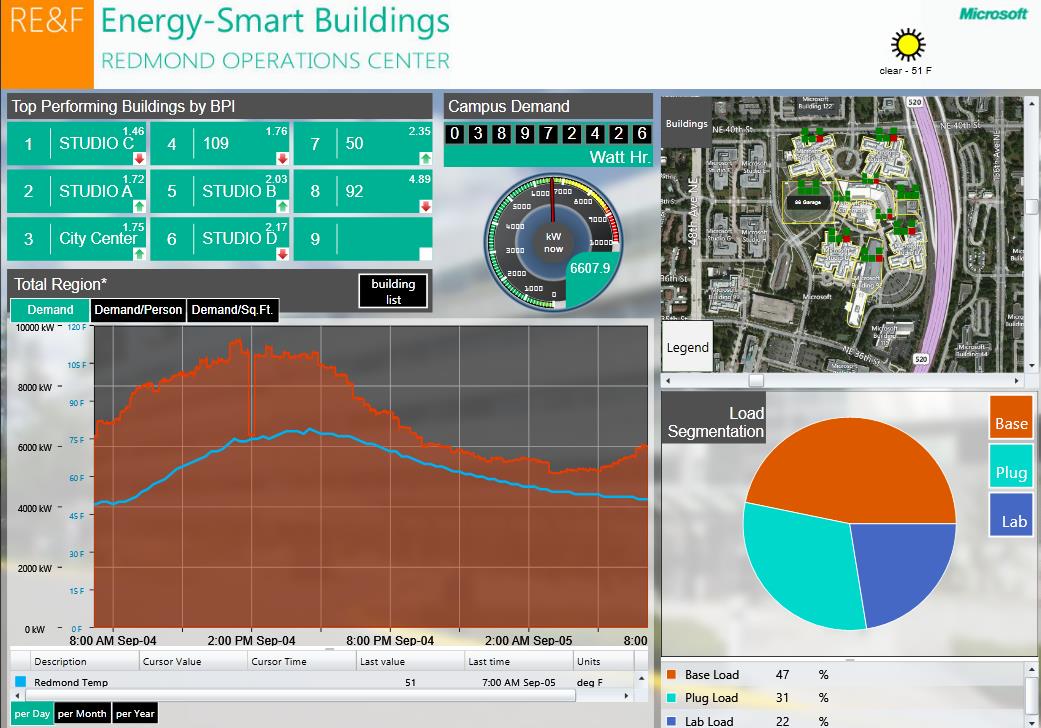

46 Case Study: Microsoft Energy-Smart Buildings ICONICS Seminar: GET CONNECTED Buildings 2,000,000 Points Real-time SharePoint Dashboards Energy Management & Reporting Fault Detection & Diagnostics Condition Based Maintenance Smart Buildings Redmond, WA

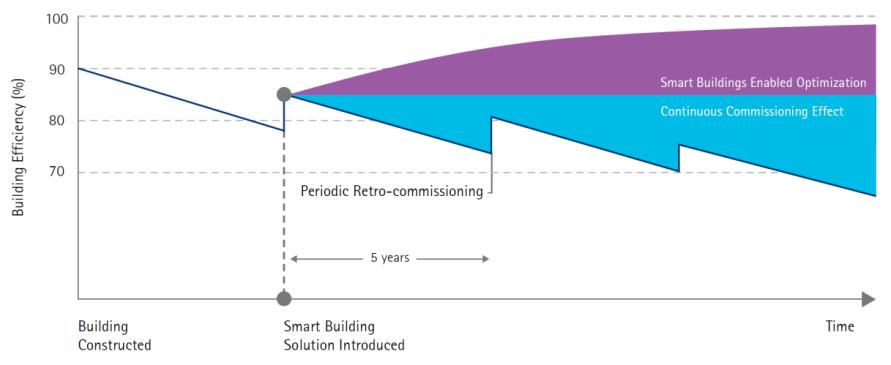

47 Microsoft Redmond Results

48 2013 ICONICS, Inc 8
