1 Szkolenie InTouch Andrzej Garbacki

2 Wonderware - gwarancja stabilności Firma powstała w 1987 Jako pierwsza wybrała MS Windows dla zastosowań przemysłowych Jako pierwsza proponuje zintegrowany zestaw oprogramowania dla przemysłu - FactorySuite FactorySuite zawiera: wizualizację (InTouch), zbieranie danych, śledzenie procesów przemysłowych, sterownie procesami wsadowymi, sterowanie procesami z poziomu komputera, przesyłanie danych

3 Wizualizacja...? co to jest i po co?

4 Po co komputeryzacja i wizualizacja? Nie można poprawić tego czego nie da się zobaczyć Dr. Edwards Deming

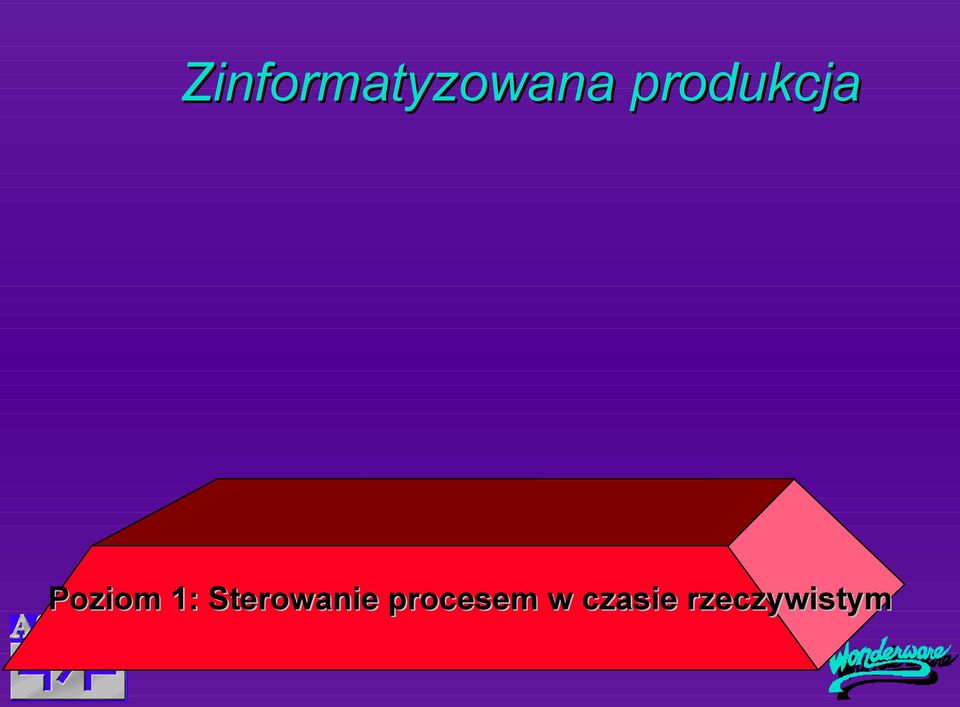

5 Zinformatyzowana produkcja Poziom 1: Sterowanie procesem w czasie rzeczywistym

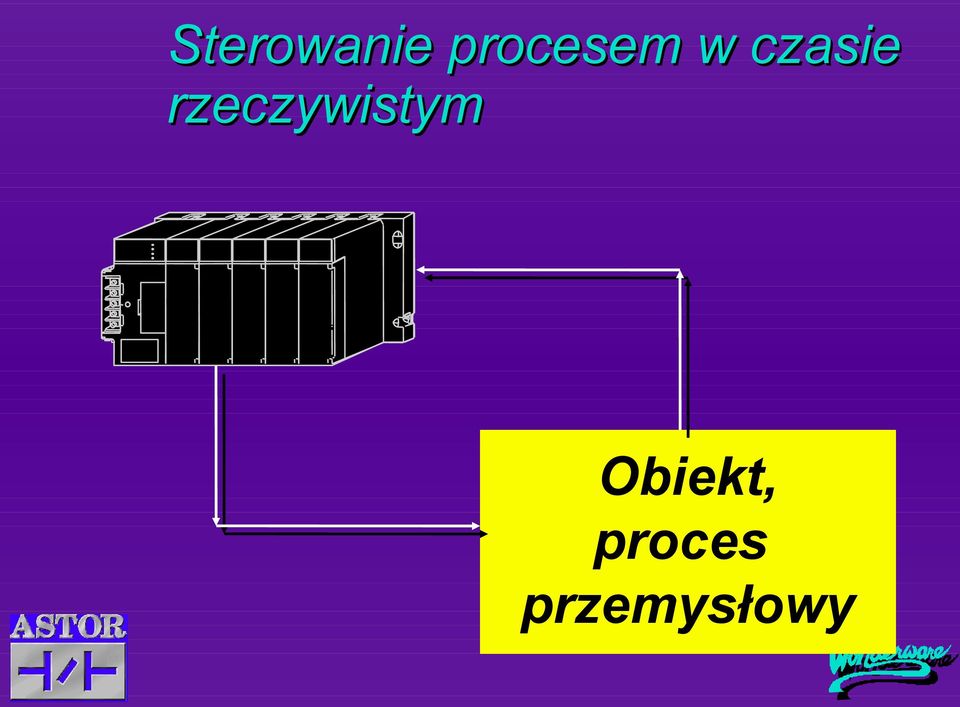

6 Sterowanie procesem w czasie rzeczywistym Obiekt, proces przemysłowy

7 Zinformatyzowana produkcja Poziom 2: Wizualizacja procesu technologicznego Poziom 1: Sterowanie procesem w czasie rzeczywistym

8 Wizualizacja procesu technologicznego Obiekt

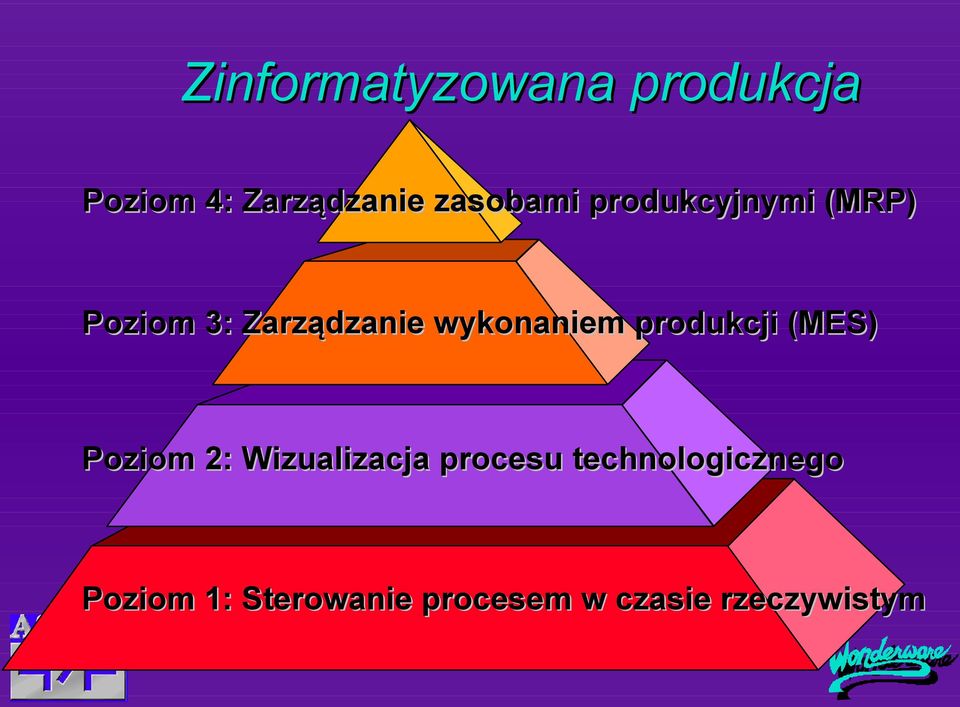

9 Zinformatyzowana produkcja Poziom 4: Zarządzanie zasobami produkcyjnymi (MRP) Poziom 3: Zarządzanie wykonaniem produkcji (MES) Poziom 2: Wizualizacja procesu technologicznego Poziom 1: Sterowanie procesem w czasie rzeczywistym

10 Wizualizacja - cele wykresy animowane ekrany raporty alarmy z instrukcjami ich usuwania zanalizowane dane zmiany nastaw korekty pracy systemu usuwanie awarii do sterowników proces produkcji

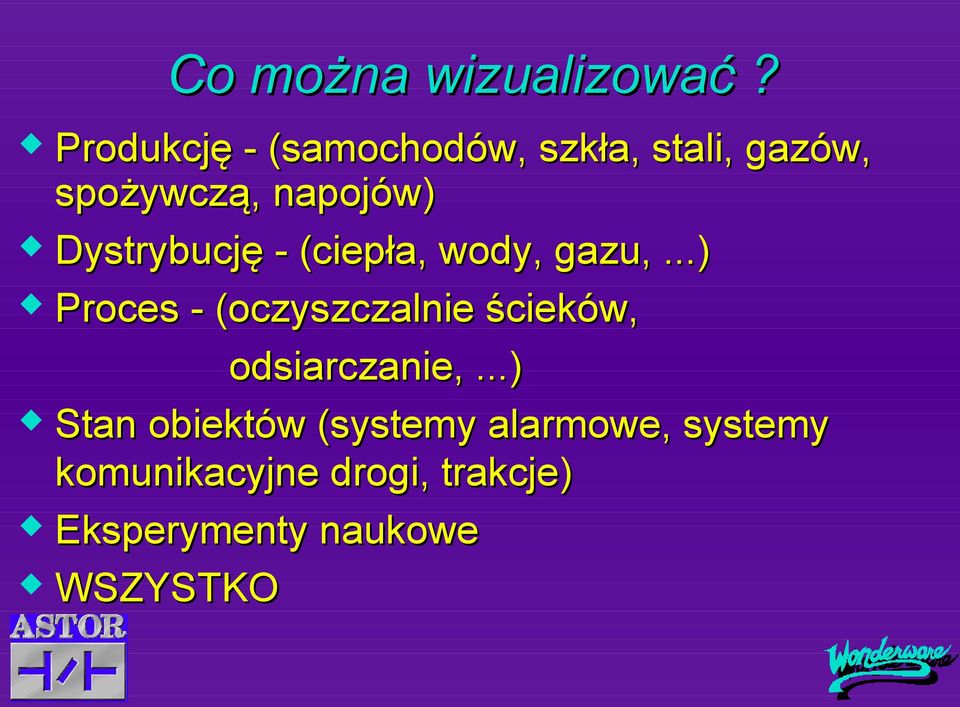

11 Co można wizualizować? Produkcję - (samochodów, szkła, stali, gazów, spożywczą, napojów) Dystrybucję - (ciepła, wody, gazu,...) Proces - (oczyszczalnie ścieków, odsiarczanie,...) Stan obiektów (systemy alarmowe, systemy komunikacyjne drogi, trakcje) Eksperymenty naukowe WSZYSTKO

12 Demonstracja... przykładowa aplikacja InTouch a

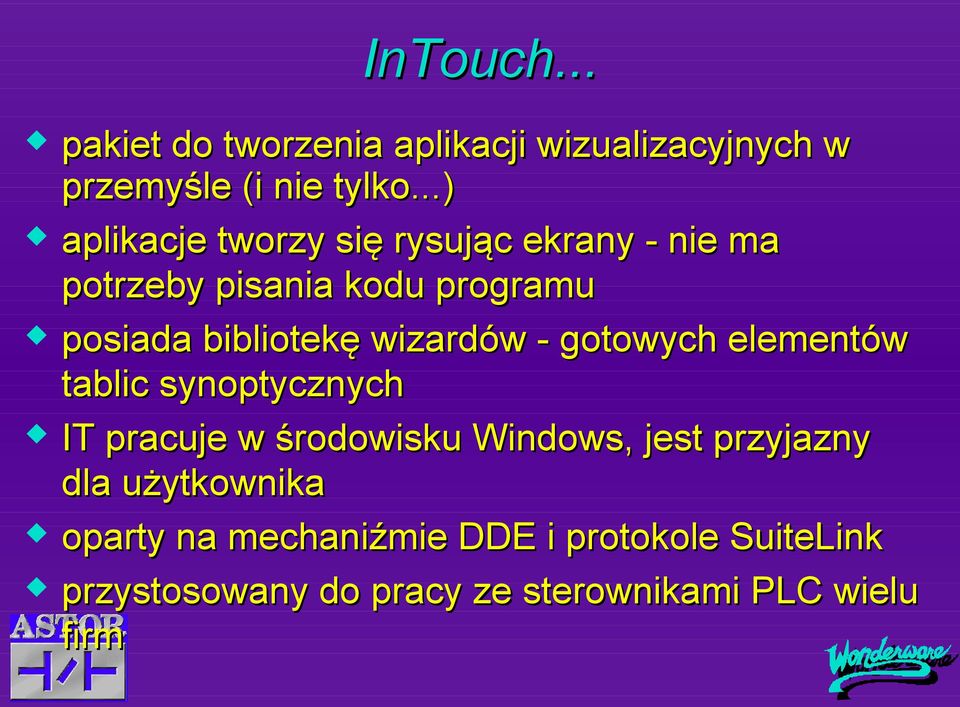

13 InTouch... pakiet do tworzenia aplikacji wizualizacyjnych w przemyśle (i nie tylko...) aplikacje tworzy się rysując ekrany - nie ma potrzeby pisania kodu programu posiada bibliotekę wizardów - gotowych elementów tablic synoptycznych IT pracuje w środowisku Windows, jest przyjazny dla użytkownika oparty na mechaniźmie DDE i protokole SuiteLink przystosowany do pracy ze sterownikami PLC wielu firm

14 InTouch - środki wyrazu tablice synoptyczne z graficznym odwzorowaniem procesu (tworzenie tablic za pomocą elementów prostych jak i złożonych : gotowców ), kontener ActiveX trendy (przebiegi zmian wartości sygnałów) : bieżące i historyczne zestawienia alarmów bieżących i historia alarmów logowania (zapisywanie zmian wartości zmiennych na dysku) zapis/odczyt informacji

15 Dlaczego opłaca się wizualizować...?

16 Obniżenie kosztów poprzez lepszą kontrolę procesu General Motors, Rochester, NY USA Fabryka produkuje 6 milionów systemów wtrysku paliwa, tłumików i kolektorów System wizualizacyjny zbiera informacje o: przestoju linii produkcyjnych, efektywności linii, ilości produktów wyprodukowanych w czasie zmiany itp. Efektywność wzrosła do 90%

17 Zastosowanie wizualizacji do kontroli ryzyka strat losowych Chevron USA, Nowy Orlean, LA System wizualizacji łączy poprzez radio modemy 500 platform wydobywających ropę w Zatoce Meksykańskiej Platformy mogą pracować bez pomocy ludzi, nawet w czasie huraganów. Oszczędność $ / godzinę

18 Kompleksowa wizualizacja przedsiębiorstwa Mercedes-Benz, Rastatt, Niemcy Dotychczas w fabrykach w Sindelfingen, Worth, Mettingen Mercedesy klasy E na eksport do USA, debiut wiosna pakietów, czas wdrożenia 12 miesięcy Narzucony standart InTouch MMI wszystkim podwykonawcom

19 Obniżenie kosztów poprzez efektywniejsze zużycie energii Swarzewo, Polska, oczyszczalnia ścieków Wizualizacja zbiera dane dotyczące przepływu, zanieczyszczeń organicznych System pozwolił na zmniejszenie zapotrzebowania na energię o 20%

20 Jak działa InTouch Sterownik PLC Proces, obiekt

21 Komunikacja komputer - sterownik protokół komunikacyjny np. SNP (GE Fanuc), Sinec L2 (Siemens) Sterownik PLC

22 Komputer InTouch protokół DDE lub SuiteLink Program komunikacyjny (serwer (serwer SuiteLink/DDE) protokół komunikacyjny Sterownik PLC

23 Wymiana danych między obiektem a InTouch em Zbiornik

24 Wymiana danych między obiektem a InTouch em Zbiornik PLC

25 Wymiana danych między obiektem a InTouch em Zbiornik PLC

26 Wymiana danych między obiektem a InTouch em 4-20 ma Zbiornik AI PLC

27 Wymiana danych między obiektem a InTouch em InTouch PC Zbiornik AI PLC

28 Wymiana danych między obiektem a InTouch em InTouch PC Serwer danych Zbiornik AI PLC

29 Wymiana danych między obiektem a InTouch em InTouch PC Serwer danych Zbiornik AI protokół komunikacyjny PLC

30 Wymiana danych między obiektem a InTouch em InTouch PC SuiteLink/DDE Serwer danych DDE Zbiornik AI protokół komunikacyjny PLC

31 Wymiana danych między obiektem a InTouch em InTouch PC poziom SuiteLink/DDE Serwer danych Zbiornik AI protokół komunikacyjny PLC

32 Mechanizm komunikacji InTouch a ze sterownikami IT PC GE Fanuc

33 Mechanizm komunikacji InTouch a ze sterownikami IT PC GEF GE Fanuc

34 Mechanizm komunikacji InTouch a ze sterownikami IT PC SuiteLink/DDE GEF GE Fanuc

35 Mechanizm komunikacji InTouch a ze sterownikami IT Excel PC SuiteLink/DDE GEF GE Fanuc

36 Mechanizm komunikacji InTouch a ze sterownikami IT Excel PC SuiteLink/DDE GEF GE Fanuc Siemens

37 Mechanizm komunikacji InTouch a ze sterownikami IT GEF Excel Siemens PC SuiteLink/DDE GE Fanuc Siemens

38 Mechanizm komunikacji InTouch a ze sterownikami IT GEF Excel Siemens PC SuiteLink/DDE GE Fanuc Siemens ABB

39 Mechanizm komunikacji InTouch a ze sterownikami IT Excel PC SuiteLink/DDE IT PC DDE lub SuiteLink GEF Siemens ABB GE Fanuc Siemens ABB

40 Mechanizm komunikacji InTouch a ze sterownikami IT Excel PC SuiteLink/DDE IT PC DDE lub SuiteLink GEF Siemens GEF ABB GE Fanuc Siemens ABB

41 Mechanizm komunikacji InTouch a ze sterownikami IT Excel PC SuiteLink/DDE sieć IT PC DDE lub SuiteLink GEF Siemens GEF ABB GE Fanuc Siemens ABB

42 Polling - odpytywanie czasowe czas_3 Skalowanie alarmy czas_2 Grafika Driver do sterownika czas_1 opóźnienie = czas_1 + czas_2 + czas_3 Sterownik PLC

43 Wydarzenia, aktywne łącza natychmiast, tylko aktualizacje Skalowanie alarmy natychmiast, tylko aktualizacje Grafika Driver do sterownika czas_1 opóźnienie = czas_1 + prawie nic Sterownik PLC

44 InTouch - rodzaje i składniki pakiet podstawowy development - tworzenie i uruchamianie aplikacji runtime - tylko uruchamianie aplikacji funkcje : wizualizacja, logowanie i trendy, alarmy pakiety dodatkowe moduły do tworzenia receptur (Recipes) moduły statystycznej analizy danych (SPC Pro) moduł dostępu do baz danych SQL Productivity Pack

45 Składniki pakietu InTouch InTouch : tworzenie nowych aplikacji, edycja, uruchamianie... WindowMaker : tworzenie i edycja aplikacji, okien, skryptów...(pakiet development) WindowViewer : odtwarzanie wcześniej utworzonych aplikacji (pakiet runtime) WWLogger : diagnostyka pracy Window Viewer a i innych części pakietu

46 Składniki pakietu InTouch - cd DB Dump : konwersja bazy danych zmiennych InTouch a (tagnames)do pliku CSV (comma separated variables) DB Load : wczytanie bazy danych zmiennych z pliku CSV do aplikacji InTouch a DDE Server Simulator : symulacja serwera DDE (narzędzie treningowe) HistMerge : dołączanie danych do plików archiwalnych

47 Składniki pakietu InTouch - cd HistData : dostarcza danych (jako serwer DDE) z plików archiwalnych dla InTouch a, Excela i innych programów SPC Pro Recipe Manager
