1 System zarządzania mediami, rozwiązanie Rockwell Automation Krzysztof Bodył Rockwell Automation Jachranka Rev 5058-CO900C

2 Zarządzanie mediami przesłanki Korelacja kosztów energii z produkcją Podział kosztów znalezienie centrów kosztowych Negocjacja lepszych taryf z dostawcami Raportowanie Analiza jakości energii Badanie sprawności energetycznej 2

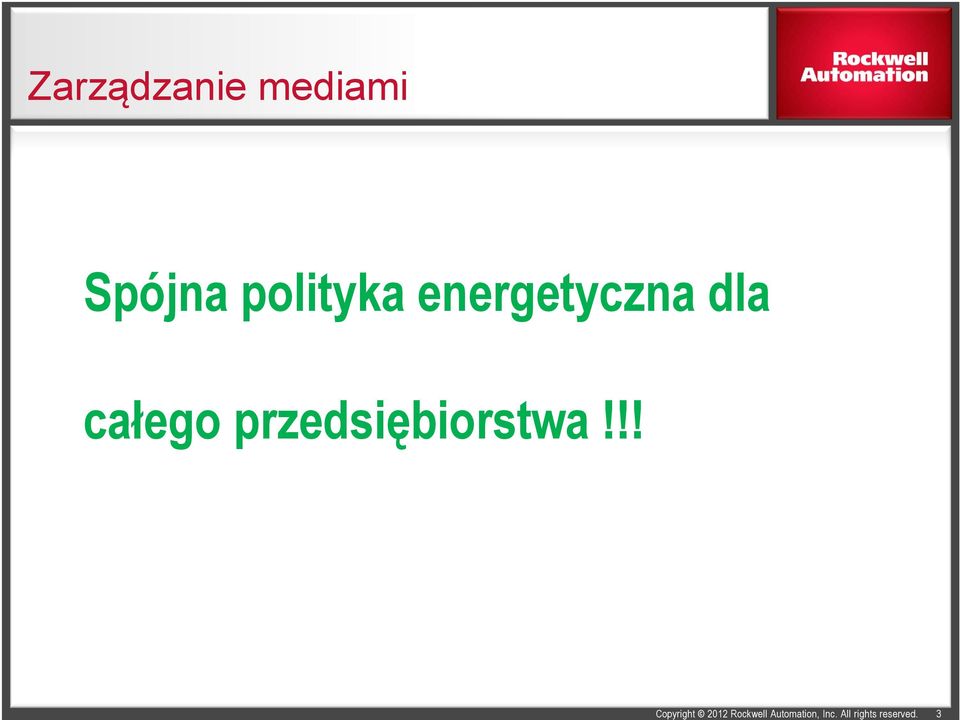

3 Zarządzanie mediami Spójna polityka energetyczna dla całego przedsiębiorstwa!!! 3

4 Polityka energetyczna główne cele Efektywne gospodarowanie zasobami energetycznymi Efektywne zarządzanie zakupami mediów energetycznych Efektywne planowanie inwestycji 4

5 Efektywne gospodarowanie zasobami energetycznymi Wskaźnik Wyniku Energetycznego Energia Konwersja energetyczna Efekt konwersji energetycznej 5

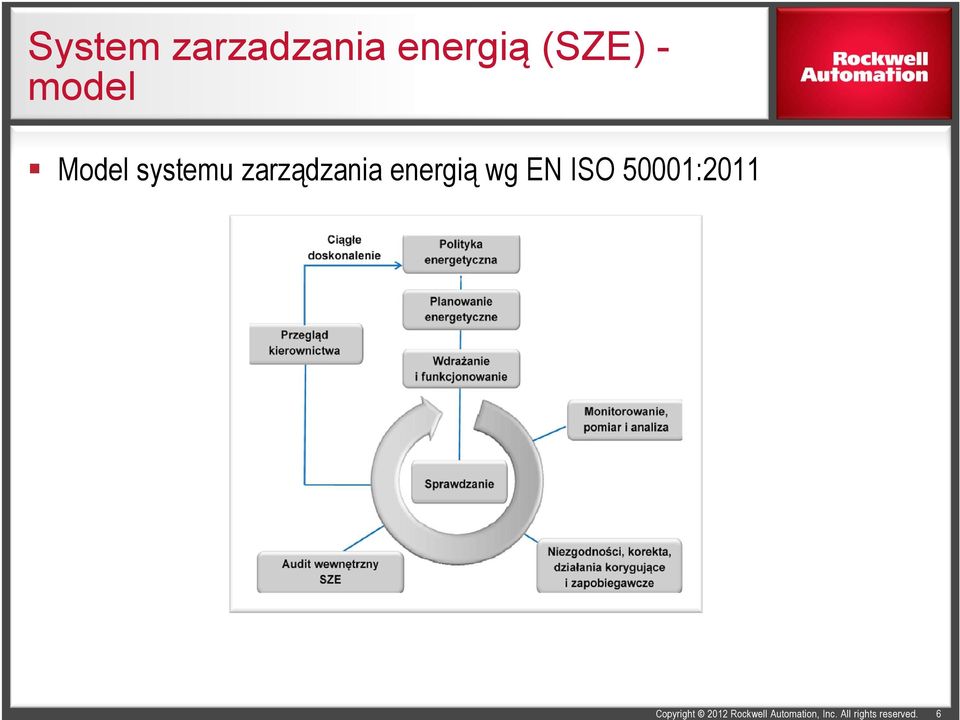

6 System zarzadzania energią (SZE) - model Model systemu zarządzania energią wg EN ISO 50001:2011 6

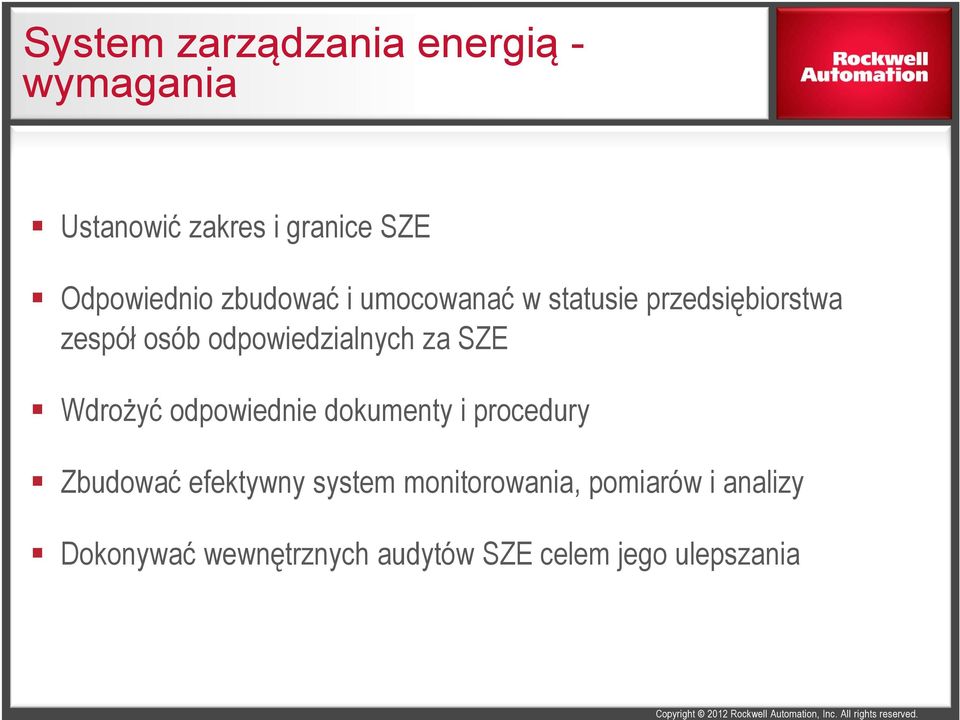

7 System zarządzania energią - wymagania Ustanowić zakres i granice SZE Odpowiednio zbudować i umocowanać w statusie przedsiębiorstwa zespół osób odpowiedzialnych za SZE Wdrożyć odpowiednie dokumenty i procedury Zbudować efektywny system monitorowania, pomiarów i analizy Dokonywać wewnętrznych audytów SZE celem jego ulepszania

8 Cechy systemu monitoriowania, pomiarów i analiz Przejrzysty Łatwy dostęp i dokonywanie zmian Elastyczna analiza wyników pomiarów Zaimplementowane biblioteki przeliczeniowo-rozliczeniowe Prognozowanie Raportowanie i alarmowanie Eksport danych Niski koszt dodania elementów pomiarowych

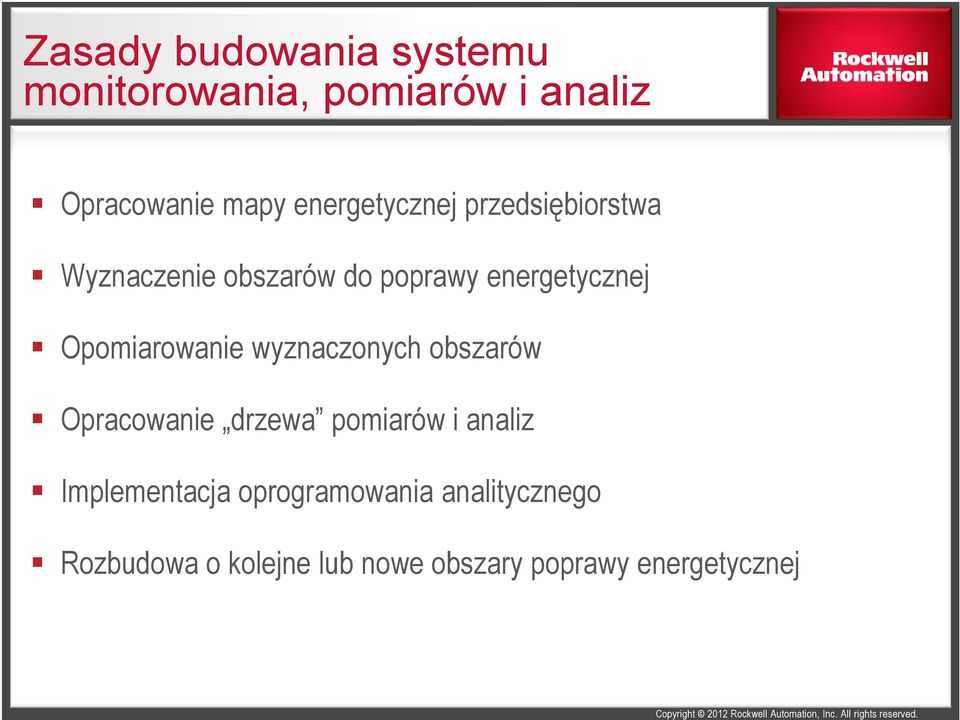

9 Zasady budowania systemu monitorowania, pomiarów i analiz Opracowanie mapy energetycznej przedsiębiorstwa Wyznaczenie obszarów do poprawy energetycznej Opomiarowanie wyznaczonych obszarów Opracowanie drzewa pomiarów i analiz Implementacja oprogramowania analitycznego Rozbudowa o kolejne lub nowe obszary poprawy energetycznej

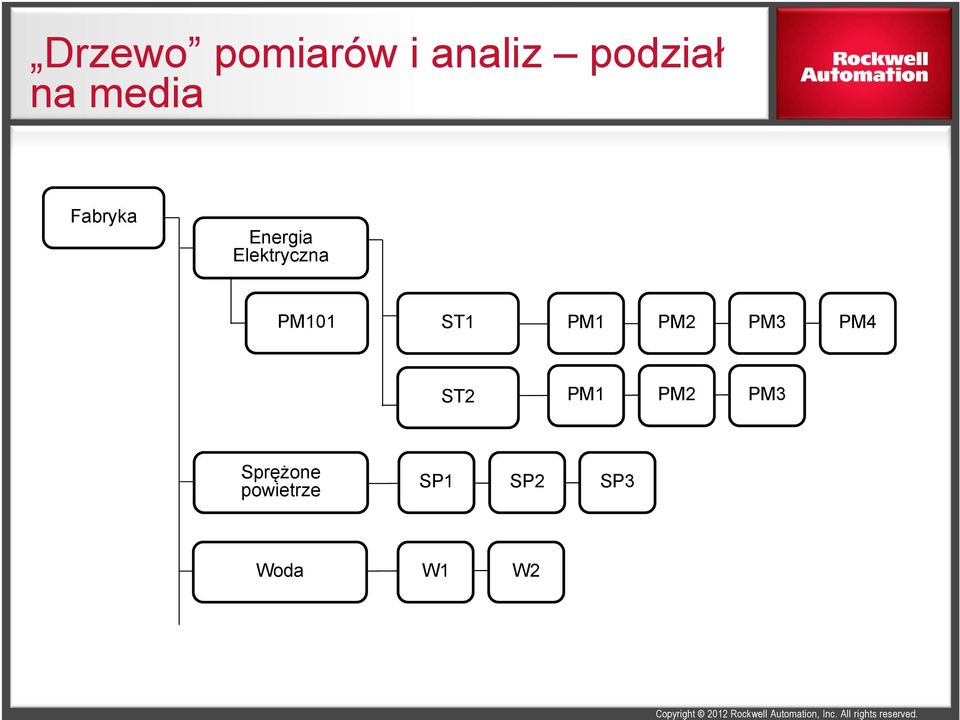

10 Drzewo pomiarów i analiz podział na media Fabryka Energia Elektryczna PM101 ST1 PM1 PM2 PM3 PM4 ST2 PM1 PM2 PM3 Sprężone powietrze SP1 SP2 SP3 Woda W1 W2

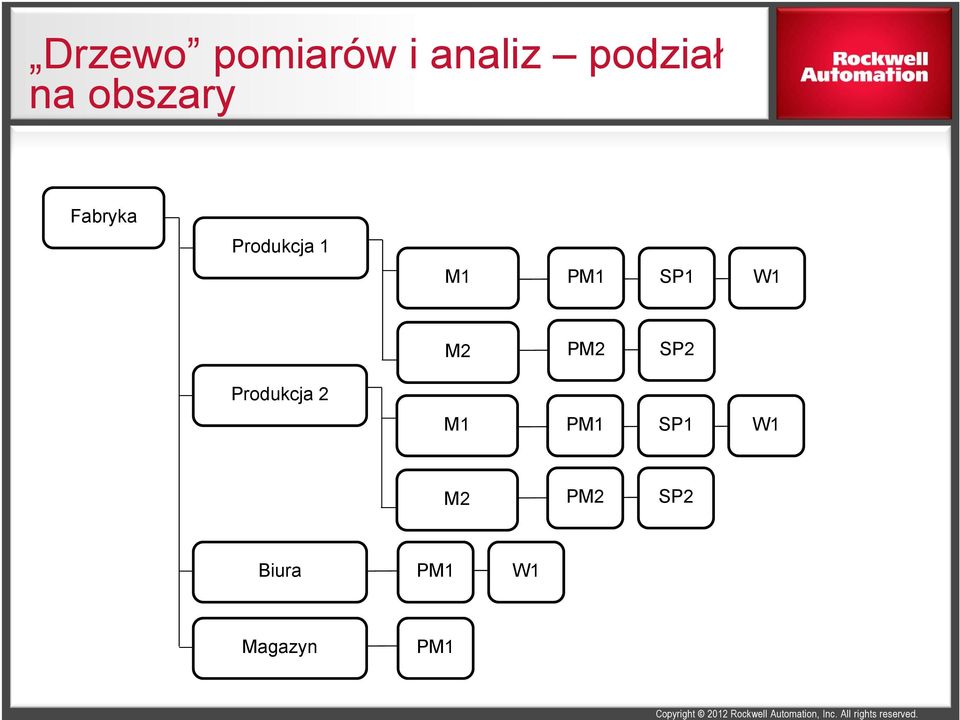

11 Drzewo pomiarów i analiz podział na obszary Fabryka Produkcja 1 M1 PM1 SP1 W1 M2 PM2 SP2 Produkcja 2 M1 PM1 SP1 W1 M2 PM2 SP2 Biura PM1 W1 Magazyn PM1 11

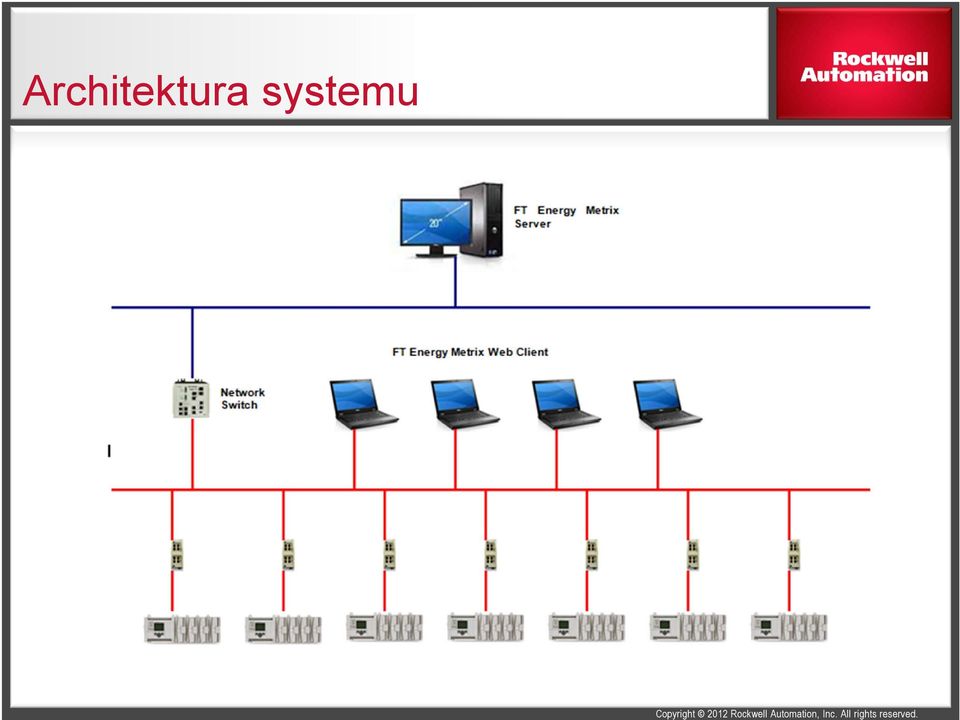

12 Architektura systemu 12

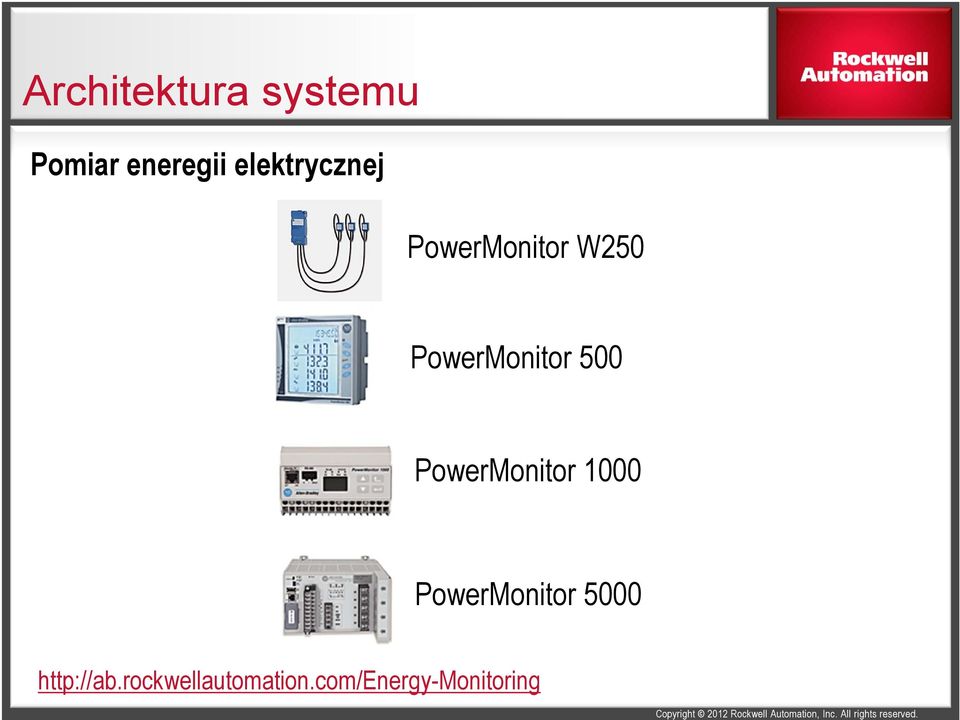

13 Architektura systemu Pomiar eneregii elektrycznej PowerMonitor W250 PowerMonitor 500 PowerMonitor 1000 PowerMonitor

14 Architektura systemu Zakłócenia w systemie zasilania energii elektrycznej i-sense Voltage Monitor DySC Voltage Sag Protectors

15 FactoryTalk EnergyMetrix - Licencje Moduły FT EnergyMetrix: Manager konfiguracja systemu, logowanie danych, prezentacja danych, podstawowe raportowanie, zarządzanie użytkownikami, RealTime zdalna konfiguracja elementów pomiarowych AB, zarządzanie konfiguracją, ChartPlus dodatkowe możliwości prezentacji danych, analiza danych w tym prognozowanie

16 FactoryTalk EnergyMetrix - Licencje Moduły FT EnergyMetrix: ReportPlus zaawansowane możliwości tworzenia i eksportowania raportów, FTEMOPC zbieranie danych z serwerów OPC

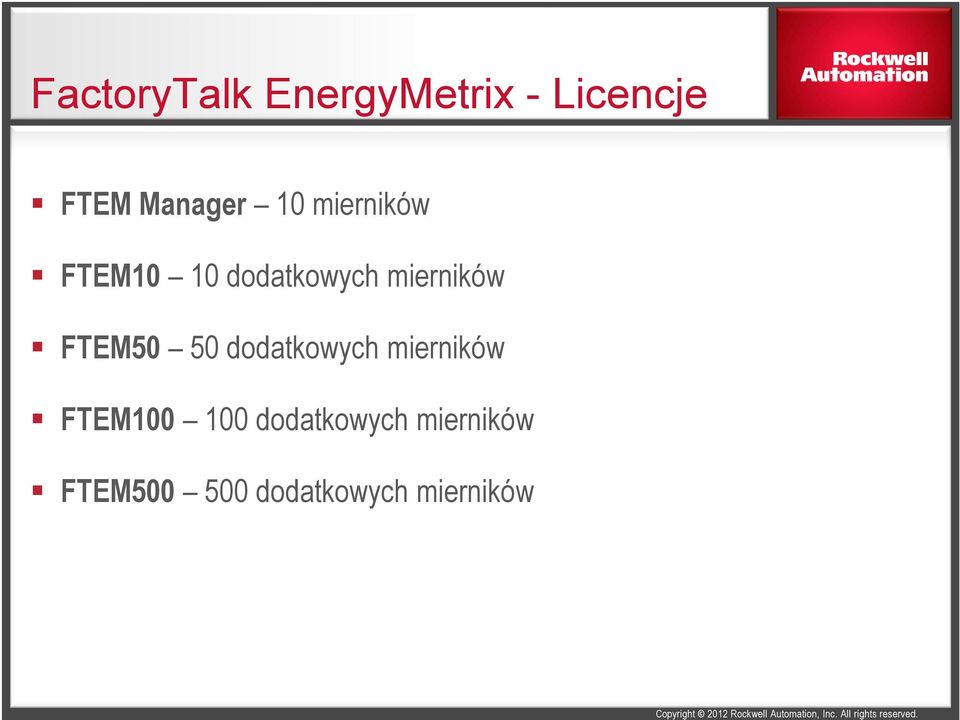

17 FactoryTalk EnergyMetrix - Licencje FTEM Manager 10 mierników FTEM10 10 dodatkowych mierników FTEM50 50 dodatkowych mierników FTEM dodatkowych mierników FTEM dodatkowych mierników

18 Demo systemu FactoryTalk EnergyMetrix User name: user Password: user 18

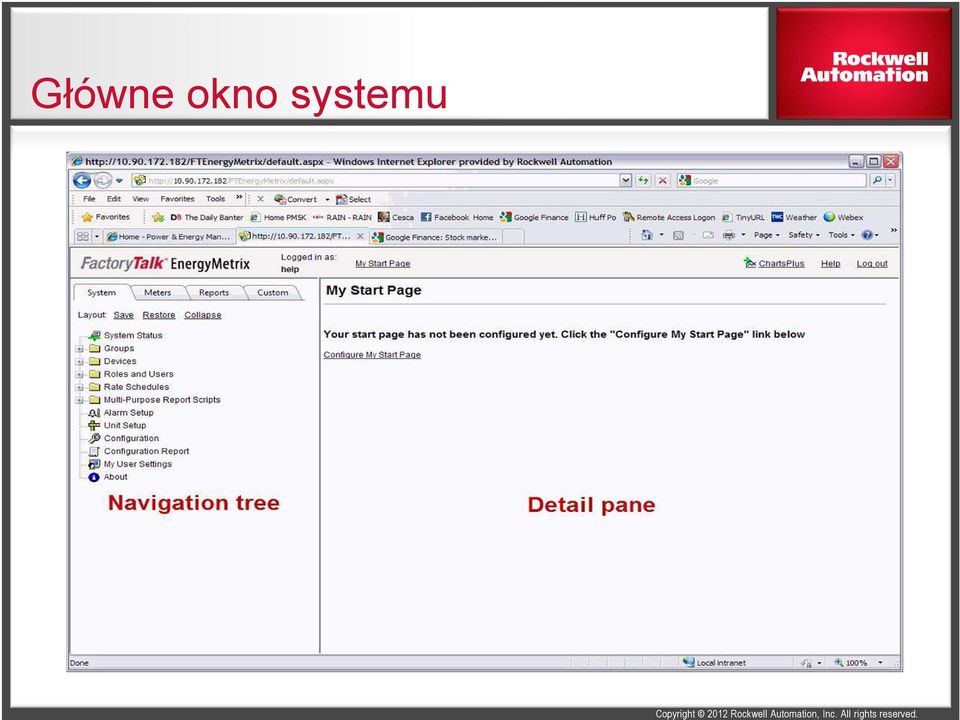

19 Główne okno systemu

20 Zakładki programu System umożliwia konfigurację systemu Meters konfiguracja mierników, wizualizacja danych Reports tworzenie raportów Custom linki do stron, grafik

21 Budowa systemu System status logi alarmów, zalogowani użytkownicy Groups folder zawierający mierniki, raporty, urządzenia przywileje dla użytkowników Devices urządzenia fizycznie podłączone do systemu Roles and Users zarządzanie dostępem do systemu FT EnergyMetrix

22 Budowa systemu Rate Schedules konfiguracja standardowych raportów Multi-purpose Report Scripts konfiguracja zaawansowanych raportów (ReportPlus) Unit Setup zarządzanie jednostkami System Configuration konfiguracja systemu

23 Mierniki Dane Konfiguracja miernika Trend Trend kalendarzowy

24 Zbierane dane

25 Trend

26 Trend kalendarzowy

27 Drzewo systemu Podział na media (energia elektryczna, sprężone powietrze, gazy techniczne, woda ) Podział na budynki (działy) produkcja, biura, sprężarkownia

28 Dodanie grupy

29 Zarządzanie dostępem do systemu Role (administrator, użytkownik, gość ) Użytkownik (nadanie przywilejów roli użytkownika, hasło, dodatkowe dane)

30 Podłączanie urządzeń Mierniki energii elektrycznej AB Serwery OPC Sterowniki AB: SLC 500 Micrologix CompactLogix ControlLogix

31 Komunikacja

32 Rodzaje mierników Miernik logiczne źródło danych: Miernik automatyczny Miernik z wprowadzaniem ręcznym Typy zmiennych: Zmienna automatyczna Zmienna wprowadzana ręcznie Zmienna przeliczeniowa (dodawanie, mnożenie, uśrednianie, odejmowanie, max, min )

33 Dodanie miernika

34 Dodanie zmiennej

35 Wprowadzanie ręczne

36 Zmienne przeliczeniowe

37 Zmienne przeliczeniowe TagTotal suma z określonego czasu TagAverage średnia z określonego czasu TagPeak maksymalna wartość z zadanego zakresu TagLowest minimalna wartość z zakresu 37

38 ChartsPlus RSEnergyMetrix ChartsPlus: zaawansowane funkcje zapewniają użytkownikowi możliwość tworzenia wykresów i wyznaczania celów wykraczających poza standardowe możliwości wykresów modułu Manager. Do określania celów oszczędnościowych zastosowano analizę regresji. Moduł ChartsPlus jest dostarczany jako część rozwiązania podstawowego 38

39 ChartsPlus Trend standardowy: Pozwala na jednoczesne wyświetlanie do 8 zmiennych Analiza roczna, miesięczna, dobowa lub w czasie określonym przez użytkownika Wybór podstawy czasu dla każdej wyświetlanej zmiennej wyznaczanie wartości średniej np. za dzień dla każdej zmiennej 39

40 ChartsPlus Trend kalendarzowy: Pozwala na jednoczesne wyświetlanie do 8 zmiennych Analiza miesięczna, dobowa. wyznaczanie wartości średniej np. za dzień dla każdej zmiennej 40

41 ChartsPlus Trend Load Factor : Pozwala na szczegółową analize współczynnika obciążenia zmiennej w zakresie miesiąca, z wyznaczeniem minimum i maksimum dziennego oraz wartości średniej 41

42 ChartsPlus Trend X-Y : Pozwala na szczegółową analize zmiennych korelacyjnych (do 3 zmiennych) Prognozowanie Analize CUSUM 42

43 ChartsPlus Trend nakładkowy Overlay: Pozwala na szczegółową analize limitów dla poszczególnej zmiennej 43

44 ChartsPlus Dodatkowe narzędzia: Wyświetlanie serii danych Zmiany wyglądu wykresu Edycja opisów Komentarze 44

45 ReportsPlus RSEnergyMetrix ReportsPlus: zaawansowane funkcje raportowania umożliwiają użytkownikowi korzystanie z dodatkowych raportów zawartych w aplikacji Manager. ReportsPlus zapewnia również funkcję zarządzania raportami umożliwiającą użytkownikowi łatwy dostęp do raportów i ich sporządzanie. Moduł ReportsPlus jest dostarczany jako część rozwiązania podstawowego. 45

46 RepotrsPlus Raporty: Standardowe (6 ele.,6 biling) MultiPurpose (tworzone przez użytkownika) 46

47 RepotrsPlus Generowanie raportów 47

48 Pytania? Follow ROKAutomation on Facebook & Twitter. Connect with us on LinkedIn. Rev 5058-CO900C
