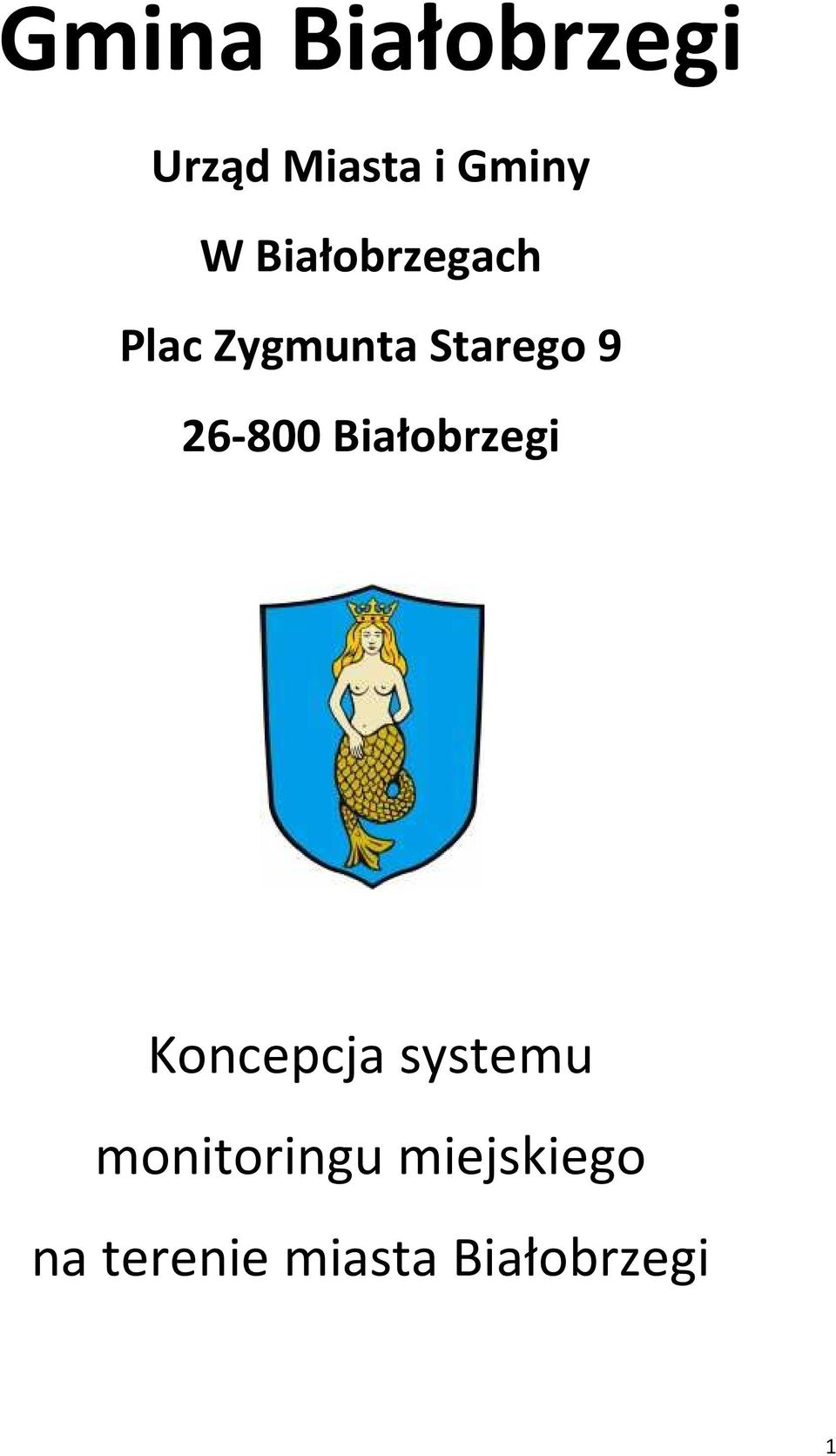

1 Gmina Białobrzegi Urząd Miasta i Gminy W Białobrzegach Plac Zygmunta Starego Białobrzegi Koncepcja systemu monitoringu miejskiego na terenie miasta Białobrzegi 1

2 Spis tresci: 1. Czym jest monitoring jego założenia 2. Stan istniejący 3. Rozbudowa systemu 2

3 1. Czym jest monitoring i jego założenia Nowoczesne systemy monitoringu wizyjnego pomagają samorządom i współpracującym z nimi służbom mundurowym zadbać o porządek w najniebezpieczniejszych punktach miast. Jest to narzędzie, które ułatwia także kierowanie ruchem drogowym i pomaga w prawidłowym zabezpieczaniu imprez sportowych czy kulturalnych. Należy zsynchronizować współprace sytemu monitoringu z patrolującymi ulice służbami pozwala na dotarcie na miejsce zdarzenia nawet w ciągu dwóch minut. Monitoring wizyjny (z ang. closed circuit television - CCTV) znany jest w Polsce od kilku dekad. Już w latach 70. pojawił się na Dworcu Centralnym w Warszawie, gdzie pomagał w zwalczaniu drobnej przestępczości, której ofiarami padali podróżujący koleją pasażerowie. Dzisiaj kamery monitoringu wizyjnego są instalowane na szeroką skalę głównie w prywatnych obiektach zamkniętych, centrach handlowych i bankach. Ich walory dostrzegają w ostatnim czasie również samorządy, które coraz częściej zamieszczają je w obiektach użyteczności publicznej, na stadionach, w środkach komunikacji, na ulicach, deptakach, węzłach komunikacyjnych, a ostatnio także w szkołach i przedszkolach. Instalowanie kamer w miastach pozwala na monitorowanie określonej przestrzeni, w tym także przestrzeni publicznej, dostrzeganie ewentualnych zagrożeń i szybką interwencję w przypadkach ich występowania, a także rejestrowanie zdarzeń. Najszersze zastosowanie i najwięcej wymiernych korzyści przynosi gminom korzystanie z systemu monitoringu, w którego skład wchodzą kamery transmitujące obraz do centrum odbiorczego. Tam personel na monitorach może obserwować rejestrowane zdarzenia. 2. Stan istniejący Obecnie w mieście Białobrzegi założonych jest 7 kamer szybkoobrotowych oraz jedna kamera stała. Na rys 1 zaznaczono punkty obecnie zainstalowanych kamer : ul. Krakowska przy Placu Zygmunta Starego (3), skrzyżowaniu ul. Krakowska z Kościelną (4), skrzyżowaniu ul. Krakowska z Sądową (6), skrzyżowaniu ul. Krakowska z 11-go Listopada (7), ul. Rzemieślnicza i Żeromskiego, teren dworca PKS (5), teren Nad Piliczny (1) oraz kamera stała na wjeździe do terenów Nad Pilicznych przy ul. Krakowskiej (2), skrzyżowanie ul. Żeromskiego z Rzemieślniczą (8). Pierwsze 7 kamer są to kamery szybkoobrotowe D-MAX DOH-240Se 23x zoom optyczny, 10x zoom cyfrowy, 520 linii, przetwornik ¼ cala Sony CCD z ustawionymi punktami PTZ, dająca obraz z kilku punktów w przestrzeni dla każdej kamery zmienianych czasowo, kamera 8 jest kamerą stała z ustawioną ogniskową na dokładność wjazdu pojazdów na ten tereny Nad Piliczne. Sercem systemu jest rejestrator z kartą przystosowaną do zgrywania obrazu z kamer analogowych na postać cyfrową z kompresją. System przechowuje dane 10 dni. Do rejestratora dołączony jest monitor poglądowy oraz specjalna klawiatura sterująca kamerami DKU-255. Nadajniki i odbiorniki zastosowane w systemie są zainstalowane parami do każdej kamery oddzielnie działające w paśmie 5,8 GHz. Rejestrator oraz nadajniki zlokalizowane są w budynku Urzędu Miasta i Gminy w Białobrzegach. System ustawiony jest na przesyłanie obrazu poprzez sieć Internet. Łącze takie zabezpieczone jest hasłem. 3

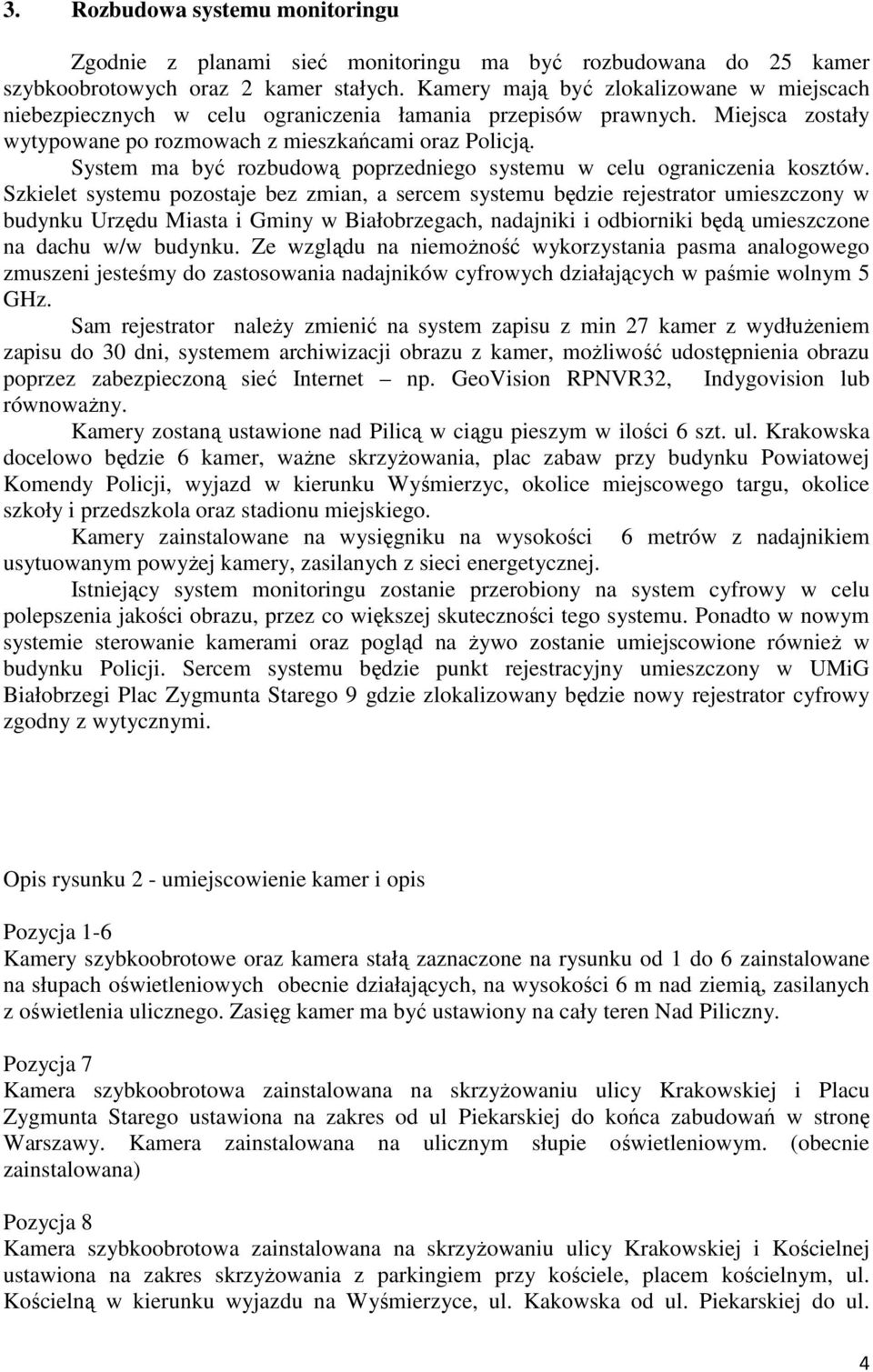

4 3. Rozbudowa systemu monitoringu Zgodnie z planami sieć monitoringu ma być rozbudowana do 25 kamer szybkoobrotowych oraz 2 kamer stałych. Kamery mają być zlokalizowane w miejscach niebezpiecznych w celu ograniczenia łamania przepisów prawnych. Miejsca zostały wytypowane po rozmowach z mieszkańcami oraz Policją. System ma być rozbudową poprzedniego systemu w celu ograniczenia kosztów. Szkielet systemu pozostaje bez zmian, a sercem systemu będzie rejestrator umieszczony w budynku Urzędu Miasta i Gminy w Białobrzegach, nadajniki i odbiorniki będą umieszczone na dachu w/w budynku. Ze wzglądu na niemożność wykorzystania pasma analogowego zmuszeni jesteśmy do zastosowania nadajników cyfrowych działających w paśmie wolnym 5 GHz. Sam rejestrator należy zmienić na system zapisu z min 27 kamer z wydłużeniem zapisu do 30 dni, systemem archiwizacji obrazu z kamer, możliwość udostępnienia obrazu poprzez zabezpieczoną sieć Internet np. GeoVision RPNVR32, Indygovision lub równoważny. Kamery zostaną ustawione nad Pilicą w ciągu pieszym w ilości 6 szt. ul. Krakowska docelowo będzie 6 kamer, ważne skrzyżowania, plac zabaw przy budynku Powiatowej Komendy Policji, wyjazd w kierunku Wyśmierzyc, okolice miejscowego targu, okolice szkoły i przedszkola oraz stadionu miejskiego. Kamery zainstalowane na wysięgniku na wysokości 6 metrów z nadajnikiem usytuowanym powyżej kamery, zasilanych z sieci energetycznej. Istniejący system monitoringu zostanie przerobiony na system cyfrowy w celu polepszenia jakości obrazu, przez co większej skuteczności tego systemu. Ponadto w nowym systemie sterowanie kamerami oraz pogląd na żywo zostanie umiejscowione również w budynku Policji. Sercem systemu będzie punkt rejestracyjny umieszczony w UMiG Białobrzegi Plac Zygmunta Starego 9 gdzie zlokalizowany będzie nowy rejestrator cyfrowy zgodny z wytycznymi. Opis rysunku 2 - umiejscowienie kamer i opis Pozycja 1-6 Kamery szybkoobrotowe oraz kamera stałą zaznaczone na rysunku od 1 do 6 zainstalowane na słupach oświetleniowych obecnie działających, na wysokości 6 m nad ziemią, zasilanych z oświetlenia ulicznego. Zasięg kamer ma być ustawiony na cały teren Nad Piliczny. Pozycja 7 Kamera szybkoobrotowa zainstalowana na skrzyżowaniu ulicy Krakowskiej i Placu Zygmunta Starego ustawiona na zakres od ul Piekarskiej do końca zabudowań w stronę Warszawy. (obecnie zainstalowana) Pozycja 8 Kamera szybkoobrotowa zainstalowana na skrzyżowaniu ulicy Krakowskiej i Kościelnej ustawiona na zakres skrzyżowania z parkingiem przy kościele, placem kościelnym, ul. Kościelną w kierunku wyjazdu na Wyśmierzyce, ul. Kakowska od ul. Piekarskiej do ul. 4

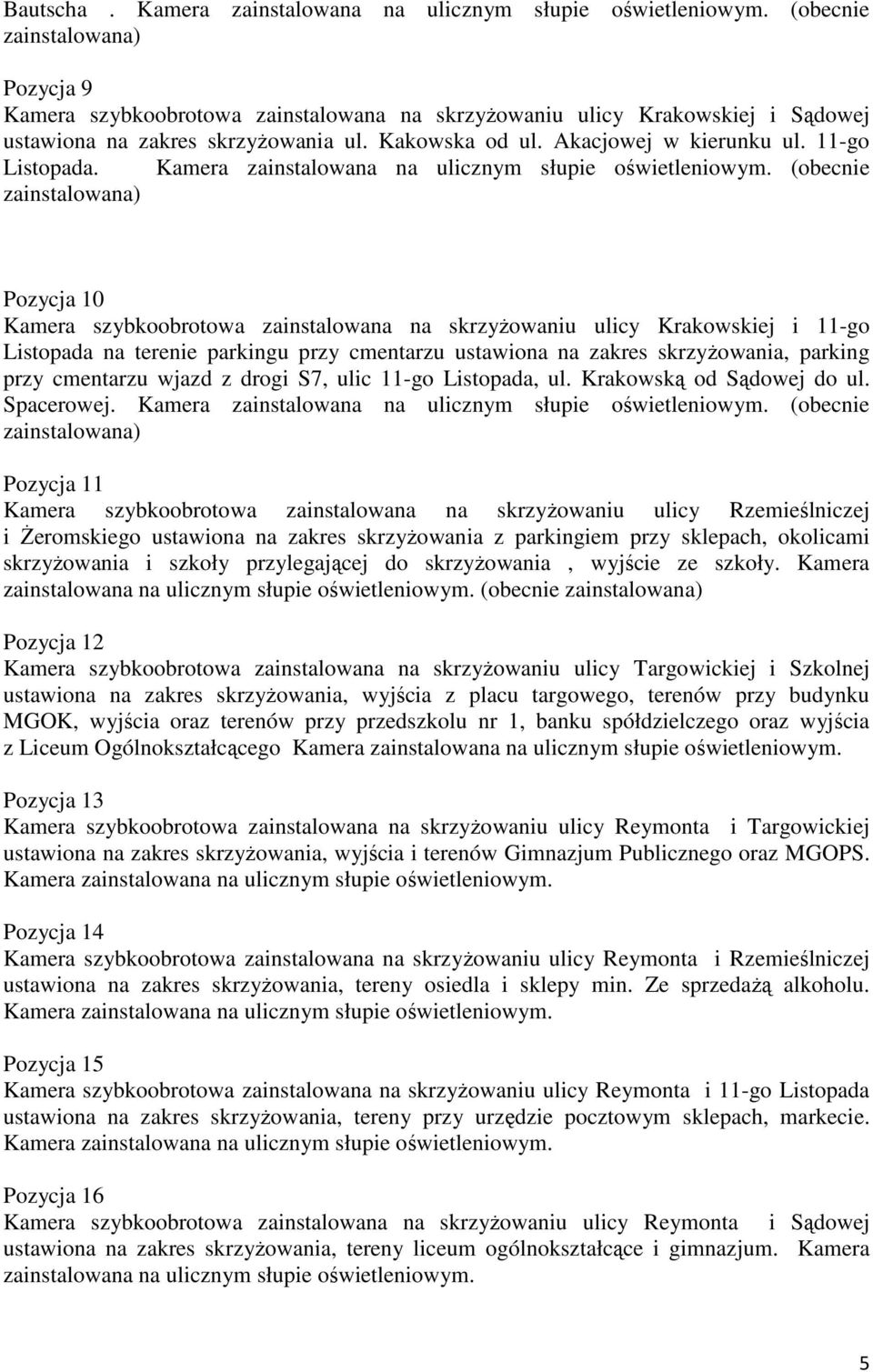

5 Bautscha. (obecnie zainstalowana) Pozycja 9 Kamera szybkoobrotowa zainstalowana na skrzyżowaniu ulicy Krakowskiej i Sądowej ustawiona na zakres skrzyżowania ul. Kakowska od ul. Akacjowej w kierunku ul. 11-go Listopada. (obecnie zainstalowana) Pozycja 10 Kamera szybkoobrotowa zainstalowana na skrzyżowaniu ulicy Krakowskiej i 11-go Listopada na terenie parkingu przy cmentarzu ustawiona na zakres skrzyżowania, parking przy cmentarzu wjazd z drogi S7, ulic 11-go Listopada, ul. Krakowską od Sądowej do ul. Spacerowej. (obecnie zainstalowana) Pozycja 11 Kamera szybkoobrotowa zainstalowana na skrzyżowaniu ulicy Rzemieślniczej i Żeromskiego ustawiona na zakres skrzyżowania z parkingiem przy sklepach, okolicami skrzyżowania i szkoły przylegającej do skrzyżowania, wyjście ze szkoły. Kamera zainstalowana na ulicznym słupie oświetleniowym. (obecnie zainstalowana) Pozycja 12 Kamera szybkoobrotowa zainstalowana na skrzyżowaniu ulicy Targowickiej i Szkolnej ustawiona na zakres skrzyżowania, wyjścia z placu targowego, terenów przy budynku MGOK, wyjścia oraz terenów przy przedszkolu nr 1, banku spółdzielczego oraz wyjścia z Liceum Ogólnokształcącego Pozycja 13 Kamera szybkoobrotowa zainstalowana na skrzyżowaniu ulicy Reymonta i Targowickiej ustawiona na zakres skrzyżowania, wyjścia i terenów Gimnazjum Publicznego oraz MGOPS. Pozycja 14 Kamera szybkoobrotowa zainstalowana na skrzyżowaniu ulicy Reymonta i Rzemieślniczej ustawiona na zakres skrzyżowania, tereny osiedla i sklepy min. Ze sprzedażą alkoholu. Pozycja 15 Kamera szybkoobrotowa zainstalowana na skrzyżowaniu ulicy Reymonta i 11-go Listopada ustawiona na zakres skrzyżowania, tereny przy urzędzie pocztowym sklepach, markecie. Pozycja 16 Kamera szybkoobrotowa zainstalowana na skrzyżowaniu ulicy Reymonta i Sądowej ustawiona na zakres skrzyżowania, tereny liceum ogólnokształcące i gimnazjum. Kamera zainstalowana na ulicznym słupie oświetleniowym. 5

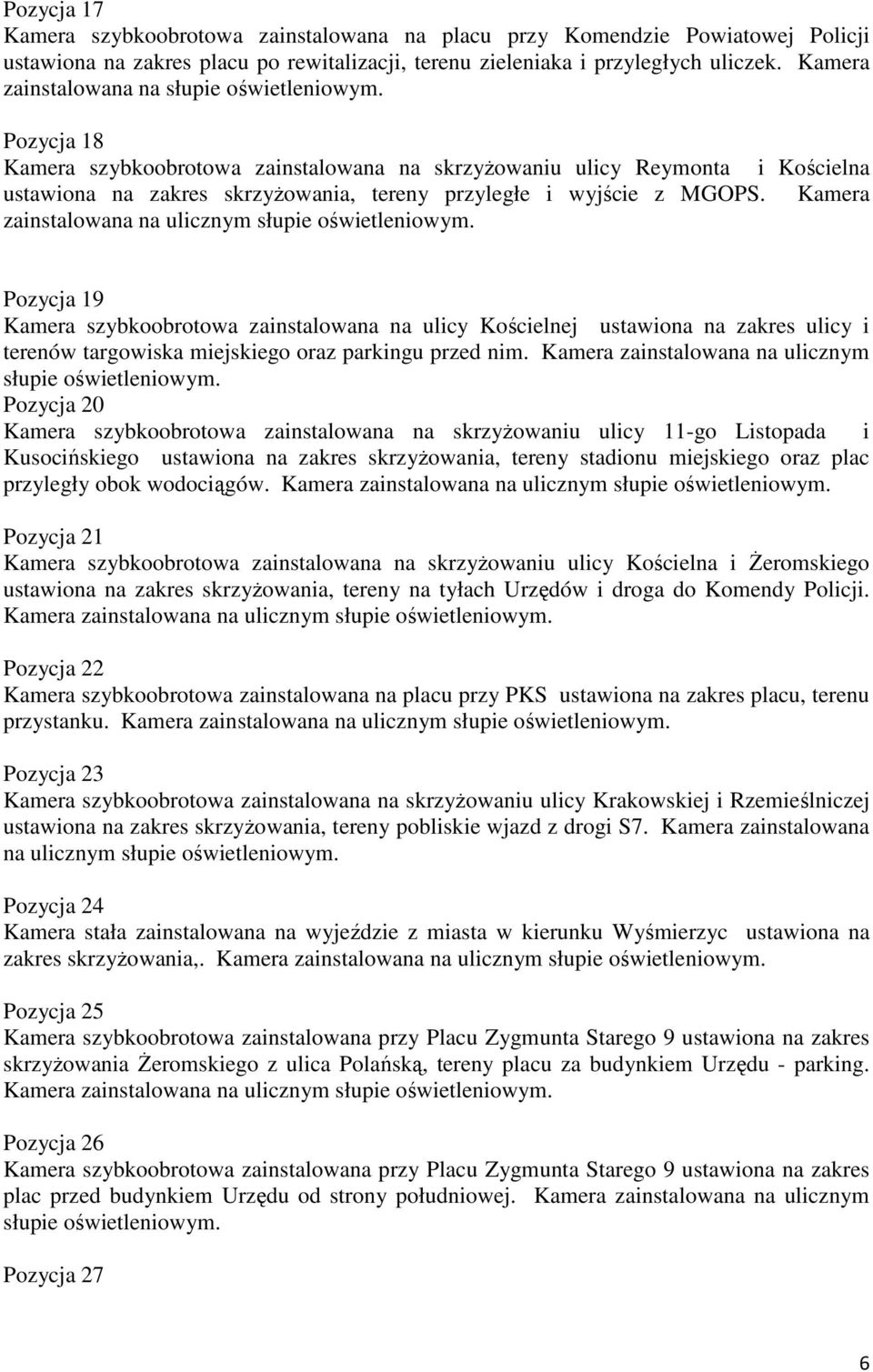

6 Pozycja 17 Kamera szybkoobrotowa zainstalowana na placu przy Komendzie Powiatowej Policji ustawiona na zakres placu po rewitalizacji, terenu zieleniaka i przyległych uliczek. Kamera zainstalowana na słupie oświetleniowym. Pozycja 18 Kamera szybkoobrotowa zainstalowana na skrzyżowaniu ulicy Reymonta i Kościelna ustawiona na zakres skrzyżowania, tereny przyległe i wyjście z MGOPS. Kamera zainstalowana na ulicznym słupie oświetleniowym. Pozycja 19 Kamera szybkoobrotowa zainstalowana na ulicy Kościelnej ustawiona na zakres ulicy i terenów targowiska miejskiego oraz parkingu przed nim. Kamera zainstalowana na ulicznym słupie oświetleniowym. Pozycja 20 Kamera szybkoobrotowa zainstalowana na skrzyżowaniu ulicy 11-go Listopada i Kusocińskiego ustawiona na zakres skrzyżowania, tereny stadionu miejskiego oraz plac przyległy obok wodociągów. Pozycja 21 Kamera szybkoobrotowa zainstalowana na skrzyżowaniu ulicy Kościelna i Żeromskiego ustawiona na zakres skrzyżowania, tereny na tyłach Urzędów i droga do Komendy Policji. Pozycja 22 Kamera szybkoobrotowa zainstalowana na placu przy PKS ustawiona na zakres placu, terenu przystanku. Pozycja 23 Kamera szybkoobrotowa zainstalowana na skrzyżowaniu ulicy Krakowskiej i Rzemieślniczej ustawiona na zakres skrzyżowania, tereny pobliskie wjazd z drogi S7. Kamera zainstalowana na ulicznym słupie oświetleniowym. Pozycja 24 Kamera stała zainstalowana na wyjeździe z miasta w kierunku Wyśmierzyc ustawiona na zakres skrzyżowania,. Pozycja 25 Kamera szybkoobrotowa zainstalowana przy Placu Zygmunta Starego 9 ustawiona na zakres skrzyżowania Żeromskiego z ulica Polańską, tereny placu za budynkiem Urzędu - parking. Pozycja 26 Kamera szybkoobrotowa zainstalowana przy Placu Zygmunta Starego 9 ustawiona na zakres plac przed budynkiem Urzędu od strony południowej. Kamera zainstalowana na ulicznym słupie oświetleniowym. Pozycja 27 6

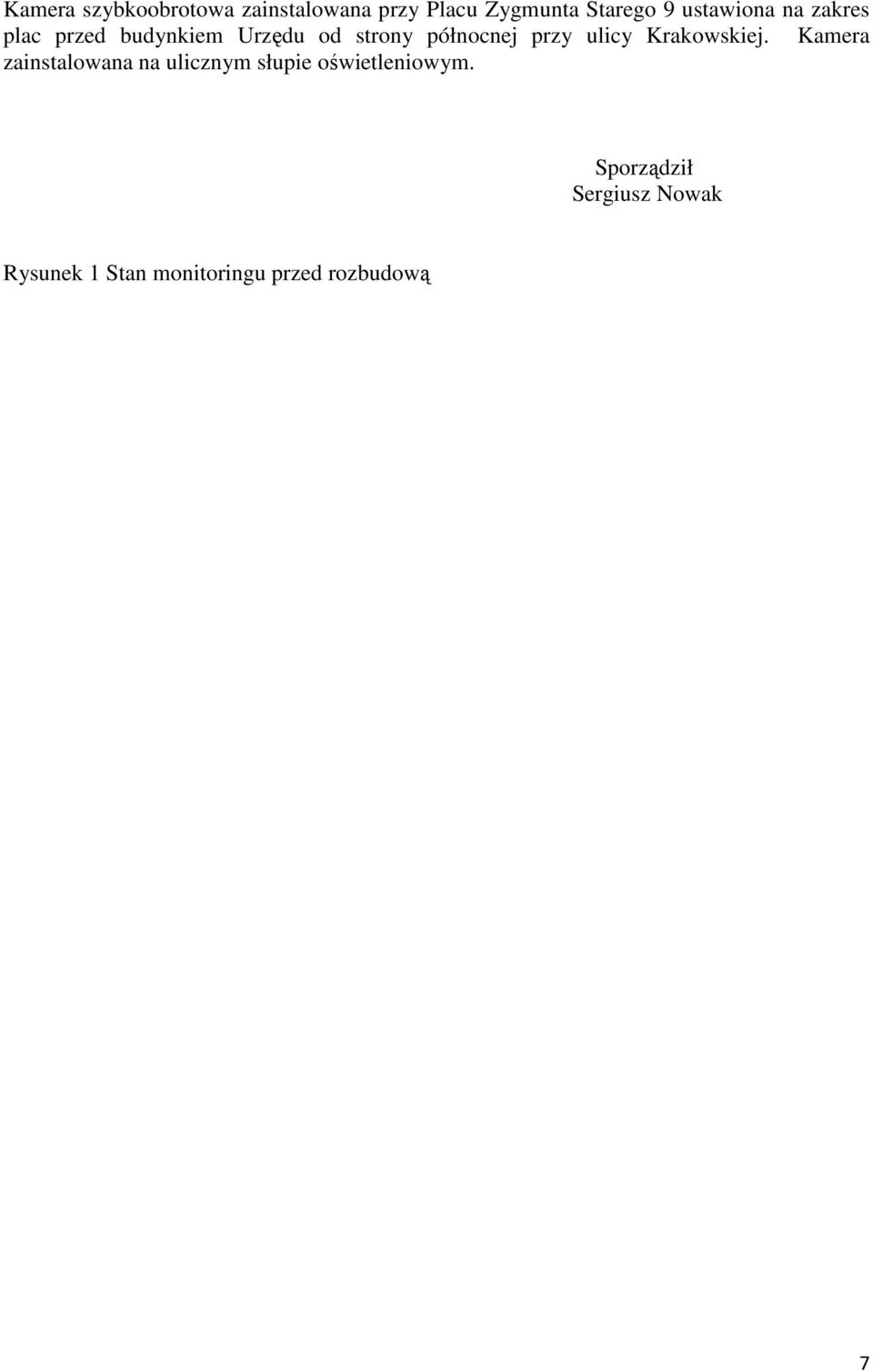

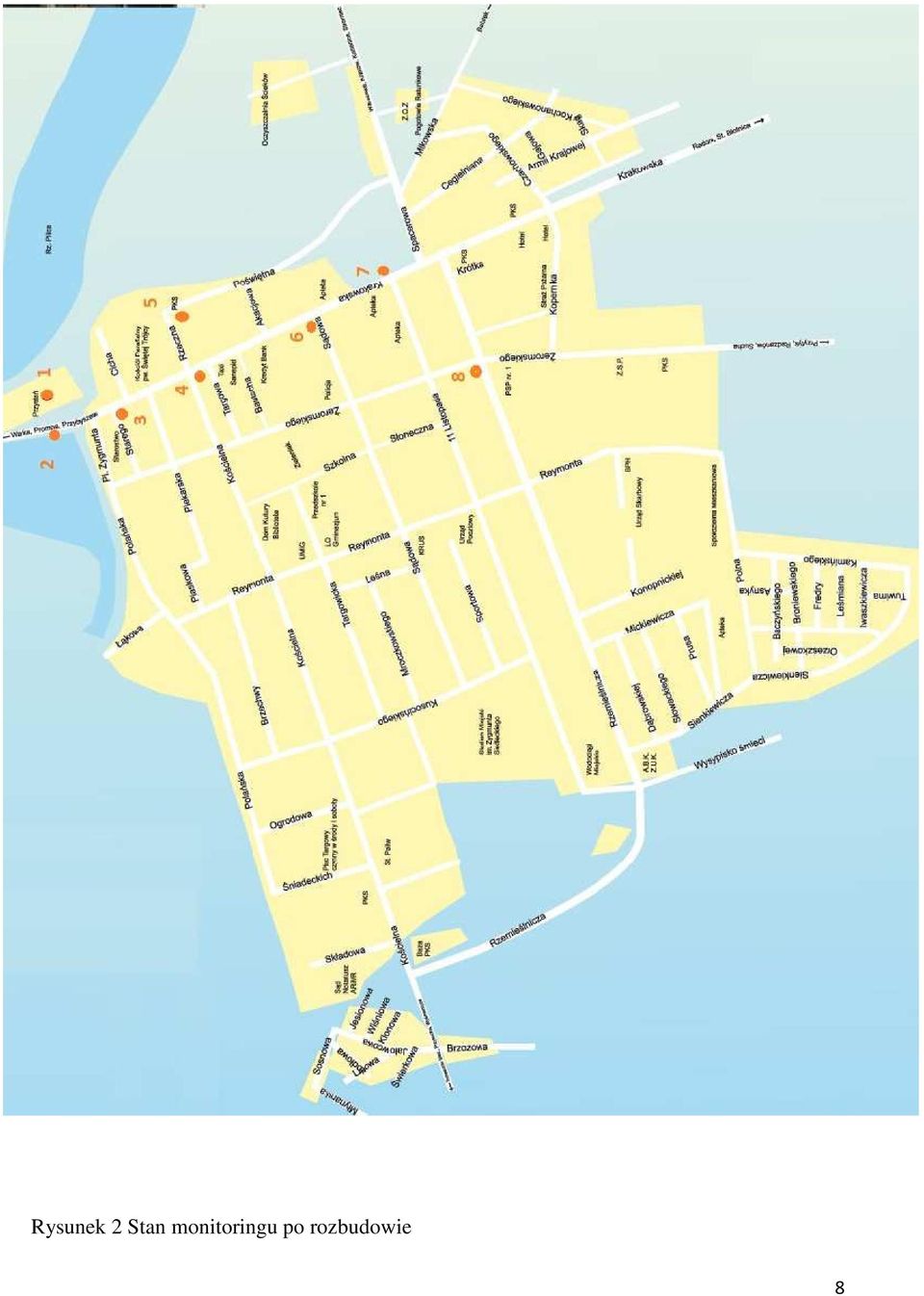

7 Kamera szybkoobrotowa zainstalowana przy Placu Zygmunta Starego 9 ustawiona na zakres plac przed budynkiem Urzędu od strony północnej przy ulicy Krakowskiej. Kamera zainstalowana na ulicznym słupie oświetleniowym. Sporządził Sergiusz Nowak Rysunek 1 Stan monitoringu przed rozbudową 7

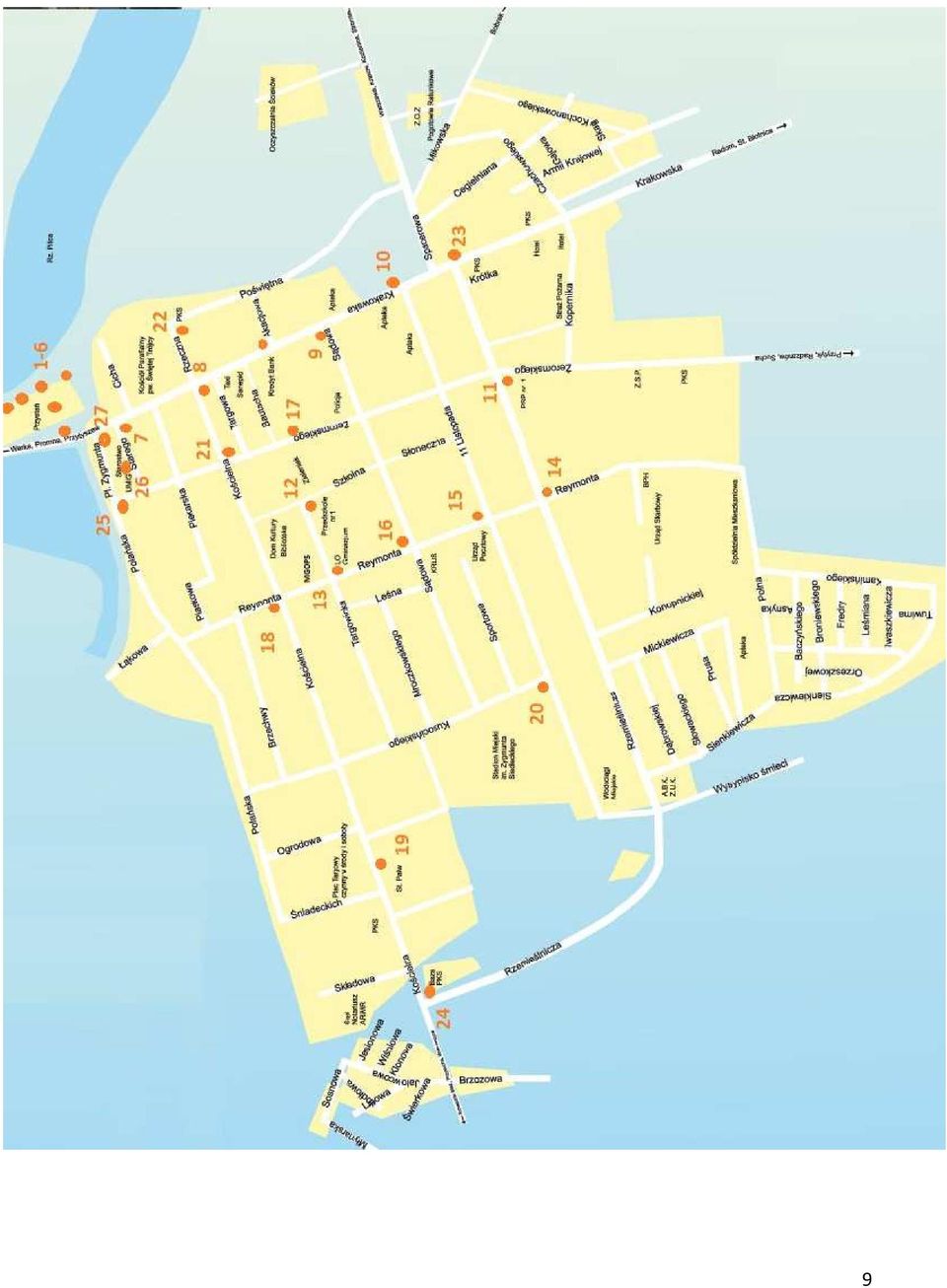

8 Rysunek 2 Stan monitoringu po rozbudowie 8

9 9
