Wentylacja Nadciśnieniowa

Transkrypt

1

2 1. Na czym polega Wentylacja Nadciśnieniowa (PPV) PPV) 2. Porównanie z Wentylacja Strumieniową 3. Informacja o różnicach 4. Przykłady zastosowań Wentylacji Nadciśnieniowej

3

4

5 Na czym polega PPV EXHAUST WYLOT WIATR EXHAUST WYLOT Naturalna Wentylacja

6 Na czym polega PPV AIR WLOT ENTRANCE Wlot EXHAUST Wylot Odwrócona PPV

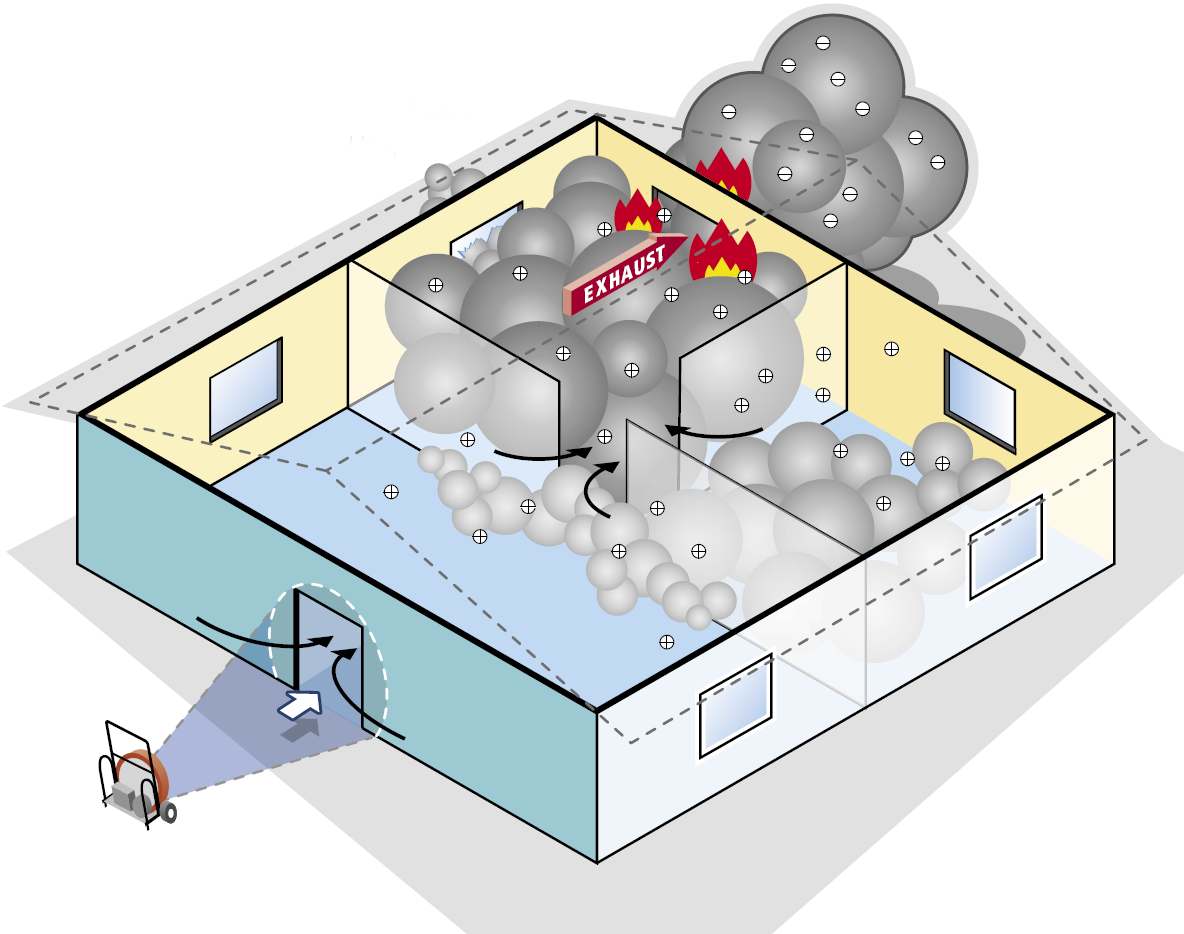

7 Na czym polega PPV EXHAUST WYLOT Wentylacja Nadciśnieniowa

8 Na czym polega PPV Stożek powietrza całkowicie pokrywa otwór wejściowy

9 Na czym polega PPV Różne otwory długa droga świeżego powietrza, krótka droga dymu

10 Na czym polega PPV Ocena sytuacji określenie wejścia powietrza i wyjścia gazów spalinowych

11 Na czym polega PPV WIATR Jeżeli to możliwe w trakcie określania kierunku przewietrzania pomieszczeń należy zwrócić uwagę na kierunek wiatru.

12 Czy wiecie, że: 1. Wiatr wiejący z szybkością ponad 40 km/h (w kierunku przeciwnym do kierunku wentylacji) uniemożliwia skuteczne przewietrzenie budynku 2. Ciśnienie od 2 do 3 mbar to ciśnienie pozwalające skutecznie przeprowadzić wentylację 3. Cienienie powyżej 3 mbar utrudnia, a w niektórych przypadkach wręcz uniemożliwia otworzenie drzwi na klatkę schodową, na której włączona jest wentylacja nadciśnieniowa

13 Zanim zaczniesz wyciągać dym z obiektu: 1. Pierwsze próby z wentylacją nadciśnieniową zostały przeprowadzone przez strażaków w L.A. w roku lat wcześnie stosowano jedynie wentylację podciśnieniową 3. Identyczną skuteczność wykazuje: wentylator nadciśnieniowy o wydatku 2-2,5 tyś m 3 /h z rękawem 10m wentylator podciśnieniowy o wydatku ok. 5 tyś m 3 /h 4. Dlatego możliwe było obniżenie obrotów wentylatora (mocy i wagi silnika) oraz jego cichsza praca

14 Prowadzenie działań OKREŚL DROGĘ PRZEWIETRZANIA nie wybieraj wlotu powietrza naprzeciw otworu wylotowego lub wykorzystywanego jako droga ewakuacyjna

15 Prowadzenie działań Ustaw wentylator przed wejściem do budynku

16 Prowadzenie działań Mając czyste powietrze na plecach rozpocznij akcję lub przewietrzanie

17 ZALETY 1) Chłodzenie drogi powrotnej dla ratowników 2) Natychmiastowa poprawa widoczności 3) Obniżenie temperatury wewnątrz pomieszczeń 4) Redukcja stężenia tlenku i dwutlenku węgla 5) Rozgrzana para wodna nie zagraża ratownikom 6) FLASH-OVER jest kierowany poza obiekt

18 Właściwe umiejscowienie wentylatora: Przekątna otworu wejściowego = Odległości pomiędzy wentylatorem a wejściem.

19 OPTYMALNIE MINIMALNIE MAKSYMALNIE 1 : 1 1 : 0,5 1 : 2 WLOT WYLOT WLOT WYLOT WLOT WYLOT Wybór właściwej proporcji pomiędzy otworem wlotowym a wylotowym

20 Na czym polega PPV Wentylator duży i dodatkowo mniejszy zapewnia dostarczenie właściwej ilości powietrza w przypadku kilku otworów wylotowych

21 Podsumowanie podstawowych informacji 1. Całkowite objęcie otworu wlotowego stożkiem powietrza 2. Długa droga czystego powietrza, krótka droga dymu 3. Właściwe ustawienie wentylatora 4. Właściwa proporcja pomiędzy otworem wlotowym i wylotowym

22 Porównanie z wentylacją strumieniową Wentylacja strumieniowej przy pomocy turbowentylatora Grafika producenta turbowentylatorów

23 Porównanie z wentylacją strumieniową Spowodowane wentylacją strumieniową zawirowania powiększają strefę spalania Grafika producenta turbowentylatorów

24 Porównanie z wentylacją strumieniową Wentylacja strumieniowa: Efekt tunelowy! PPV: ta sama wartość nadciśnienia i brak dymu w całej kubaturze pomieszczenia! Każda osoba wchodząca w otwór nawiewowy blokuje prąd powietrza proces wentylacji zostaje przerwany! PPV: Zawsze właściwa ilość powietrza proces wentylacji nie może zostać przerwany!

25 Parametry techniczne Turbowentylatory: Wydatek wentylatora np. + Podwojona ilość zasysanego powietrza = Teoretyczna możliwa wydajność m³/h m³/h m³/h Badanie wykonane przez neutralną instytucję (w tym przypadku uniwersytet) jest niemożliwe do wykonania ze względu na fakt, że stanowisko badawcze do tego testu już nie istnieje. W praktyce brak możliwości powtórzenia badania i przeprowadzenia certyfikacji.

26 Informacje o wykonaniu AMCA Air Movement & Control Association International,Inc. Międzynarodowa instytucja testująca i kontrolująca rozwinęła, przy współpracy użytkowników, program do oceny i certyfikacji wentylatorów nadciśnieniowych używanych m.in. przez Straż Pożarną Tylko wentylatory poddane procesowi certyfikacji otrzymują znak AMCA

27 Przykłady Brak możliwości przewidywania zachowania dymu w pomieszczeniu poddanym turbowentylacji

28 Przykłady Przybycie ratowników: budynek kompletnie wypełniony dymem

29 Przykłady Określenie otworów: wlotowego i wylotowego efektywne i kontrolowane oczyszczanie z dymu

30 Przykłady Selektywne oczyszczanie z dymu poprzez kontrolowane otwieranie i zamykanie drzwi i okien zabiera dużo czasu!

31 Przykłady Wentylacja, przy pomocy dodatkowego wentylatora pokoju, w którym brak jest otworu wylotowego.

32 Przykłady Wentylatory umieszczone jeden za drugi

33 Przykłady Wentylatory umieszczone jeden obok drugiego

34 Przykłady Kombinacja do wentylowania dużych obiektów

35 Przykłady 1.) 3.) 2.) Usuwanie dymu strefami: startowanie wentylatorów tylko we właściwej kolejności

36 Przekrój Wentylacja wyższych pięter z użyciem dodatkowego wentylatora wewnątrz budynku

37 Przykłady Odprowadzenie dymu Nadciśnienie Kontrolowane oddymienie dużych budynków z użyciem kilku wentylatorów z zabezpieczeniem pozostałych pomieszczeń przed zadymieniem

38 Budynki wysokościowe: Wentylacja Nadciśnieniowa Wentylowanie poprzez klatkę schodową: 1. Kondygnacji ze źródłem zadymienia 2. Krok po kroku każdego z pięter Przykłady

39 Przykłady Budynki wysokościowe: Wentylacja z wykorzystaniem dwóch klatek schodowych

40 Przykłady Budynki wysokościowe: Wentylacja jednego z pomieszczeń z wykorzystaniem dodatkowego wentylatora wewnątrz obiektu

41 Przykłady Budynki wysokościowe: Zabezpieczenie sąsiednich pomieszczeń przez dodatkowe wentylatory

42 Pozostałe działania Wentylowanie dużych zbiorników i silosów

43 Pozostałe działania Prąd rozproszony Zbicie chmury toksycznego dymu

44 Pozostałe działania Wentylacja statków
