1 Turbowentylator elektryczny ParkFan Technologia Easy Pow`Air efektywne rozwiązanie (8 str.) Przenośny turbowentylator elektryczny do przewietrzania dużych budynków, hal fabrycznych, garaży podziemnych Turbowentylator ten jest niezwykle lekki i kompaktowy. Dzięki rozwiązaniom technologii Easy Pow Air jest przydatny szczególnie w garażach podziemnych i strukturach dużych budynków. ParkFan jest seryjnie wyposażony w system zraszający dzięki czemu schładza gazy oraz przewietrza wejścia także dużych przestrzeni i wspiera efektywnie akcje gaśnicze. Jego niewielka waga tylko 72 kg w wersji 18 PS pozwala na niespotykaną operatywność podczas akcji przy zastosowaniu dużej mocy.

2 Użycie ParkFan tylko z powodu dużej mocy w akcji powoduje bezproblemowe, wysoko efektywne przewietrzanie aby w garażach podziemnych czy budynkach o dużych kubaturach zwalczać zagrożenia. Koncepcja użycia turbowentylatora Parkfun Zadanie z użyciem jednego lub więcej turbowentylatorów elektrycznych ParkFan w garażach podziemnych w celu szybkiego i w pełni skutecznego usunięcia dymu/gazów na zasadzie zastosowania podciśnienia. W akcji jest najczęściej mało miejsca. Z tego powodu istnieje duża trudność w zastosowaniu urządzeń opartych na tradycyjnych rozwiązaniach. Zalety Parkfun: szczególnie mała waga przy zapewnieniu mocy powietrznej: 72 kg przy m 3 /h. niebywała poręczność: łatwe uruchomienie tylko poprzez włącznik mocy. ParkFan zasilany silnikiem elektrycznym poprzez co można go ustawić bezpośrednio w miejscu emisji dymu nawet tam, gdzie zawartość tlenu jest znacznie obniżona. Zastosowanie silników spalinowych w takich warunkach jest nie możliwe. ParkFan ustawia się 4-5 metrów wewnątrz zadymionego pomieszczenia w celu wykorzystania efektu odsysania i w ten sposób podwojenia mocy efektu przewietrzania. ParkFan jest wyposażony w dyszę emisji mgły wodnej co wydatnie obniża temp. powietrza. Dla akcji oddymiania nadciśnieniowego system obniżania temp. powietrza jest także dostępny. Przeprowadzone badania Koncept ParkFan przeszedł serię testów, poprzez które uzyskano zapewnienie powtarzalności wyników. W testach porównawczych zastosowano turbowentylator (moc powietrzna m 3 ) na przyczepie ustawiony pionowo przed wjazdem do garażu podziemnego. Dwa przenośne turbowentylatory typu ParkFan ustawiono jeden obok drugiego w odległości 5 m od siebie wewnątrz garażu. Operatywność: turbowentylator (moc powietrzna m 3 ) na przyczepie waży ok kg i wymagał obsługi min. 4 strażaków obydwa turbowentylatory ParkFan ważące każdy po 72 kg zasilane z agregatu ok. 40kVA na pojeździe. Po wyładunku z samochodu jedna osoba może ustawić je w miejscu pracy!

3 Osiągi: Stwierdzono, że turbowentylator (moc powietrzna m 3 ) na przyczepie pracujący w obszarze wjazdu do garażu podziemnego ostatecznie uzyskuje efektywne odsysanie ok m 3 /h. 30% mocy zostaje stracone. 2 turbowentylatory ParkFan uzyskują efektywne odsysanie m 3 /h. Ta wartość pochodzi z nominalnej mocy powietrznej 2 x m 3 /h jak też z dodatkowego efektu odsysania 2 x m 3 /h. Koniec z tym! DECYDUJĄCE ZALETY Wielostronność Turbowentylatory ParkFan można używać w wewnętrznej strukturze obiektu (na płaszczyznach poziomych jak i pochylonych w różnych stopniach). Regulowana moc Niespotykane dotąd parametry w stosunku: waga-moc 72 kg przy m 3 /h. ParkFan jest wyposażony w zdalny bezprzewodowy regulator obrotów silnika, w celu dopasowania mocy do kubatury pomieszczenia.

4 Ergonomia Jedna lub dwie osoby mogą bezpiecznie uzyskać skuteczne rozwiązanie w usuwaniu dymu/gazu w dużym obiekcie. Technologia Easy Pow`Air Technologie: po podniesieniu uchwytu transportowego turbowentylator automatycznie ustawia się do pracy pod właściwym kątem. Zasilanie Turbowentylator ParkFan jest wyposażony w silnik elektryczny nowej generacji. Poprzez to, że nie jest zastosowany silnik spalinowy, można je stosować w atmosferze bardzo zadymionej z niewielką zawartością tlenu. To nie jest możliwe z użyciem silników spalinowych. Bezpieczeństwo Na podstawie czerwonego światła pulsującego można pozycję turbowentylatora zobaczyć także w gęstym dymie. Sterownik bezprzewodowy ParkFan można uruchomić za pomocą włącznika na urządzeniu lub poprzez pilota bezprzewodowego. Tak operator może z bezpiecznej odległości kontrolować proces oddymiania. Dane Techniczne Nominalna moc m 3 /h Moc ssania m 3 /h Efektywna wydajność wentylacji z 5-ciu metrów m 3 /h Zakres nastawy kątowej - 10 do + 20 Zapotrzebowanie mocy dla: - 1 szt. ParkFan - 2 szt. ParkFan - 15 kva - 30 kva Głośność z odległości 7 m 93 dba Waga 72 kg

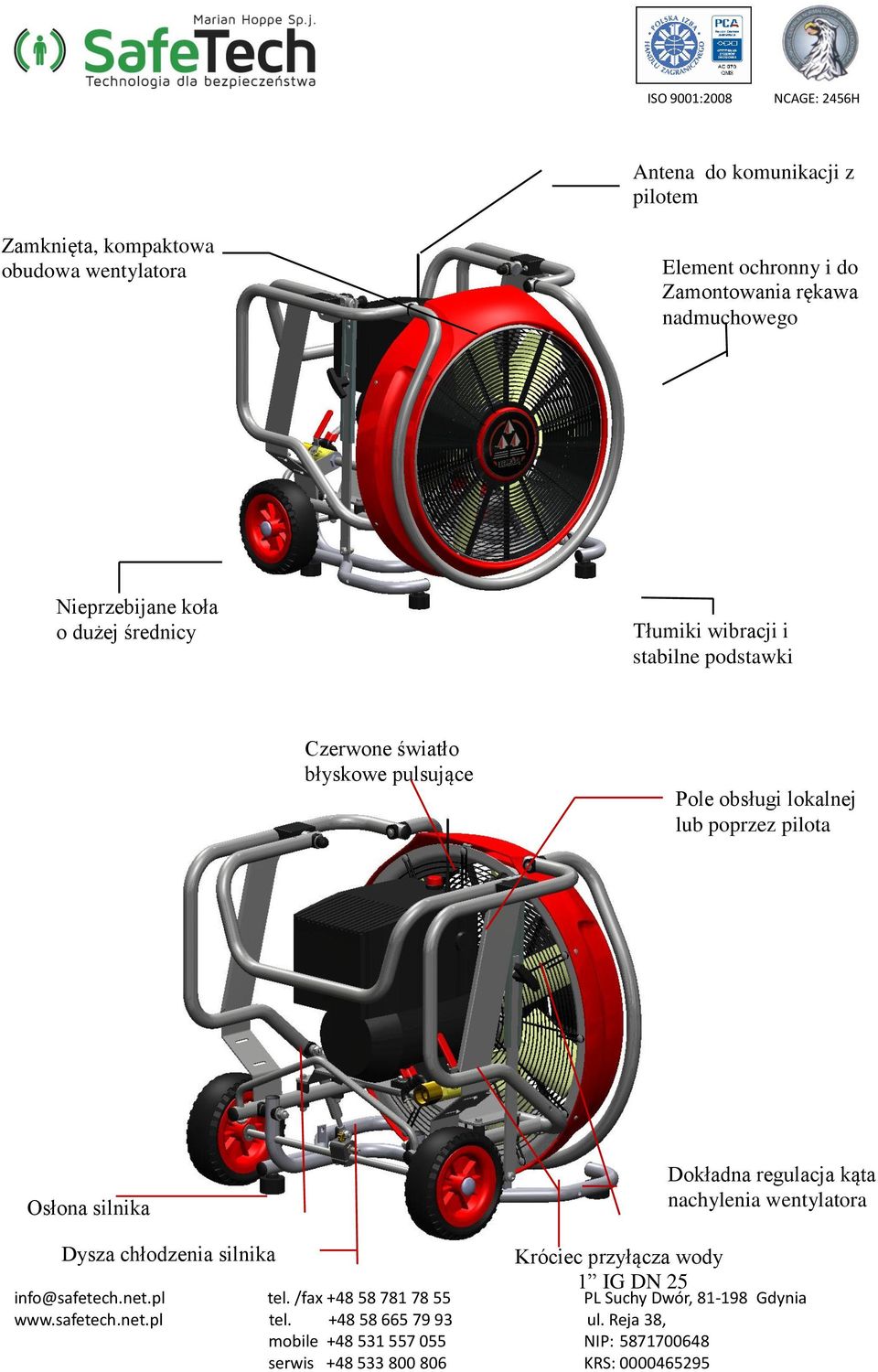

5 Antena do komunikacji z pilotem Zamknięta, kompaktowa obudowa wentylatora pilotem Element ochronny i do Zamontowania rękawa nadmuchowego Nieprzebijane koła o dużej średnicy Tłumiki wibracji i stabilne podstawki Czerwone światło błyskowe pulsujące Pole obsługi lokalnej lub poprzez pilota Osłona silnika Dokładna regulacja kąta nachylenia wentylatora Dysza chłodzenia silnika Króciec przyłącza wody 1 IG DN 25

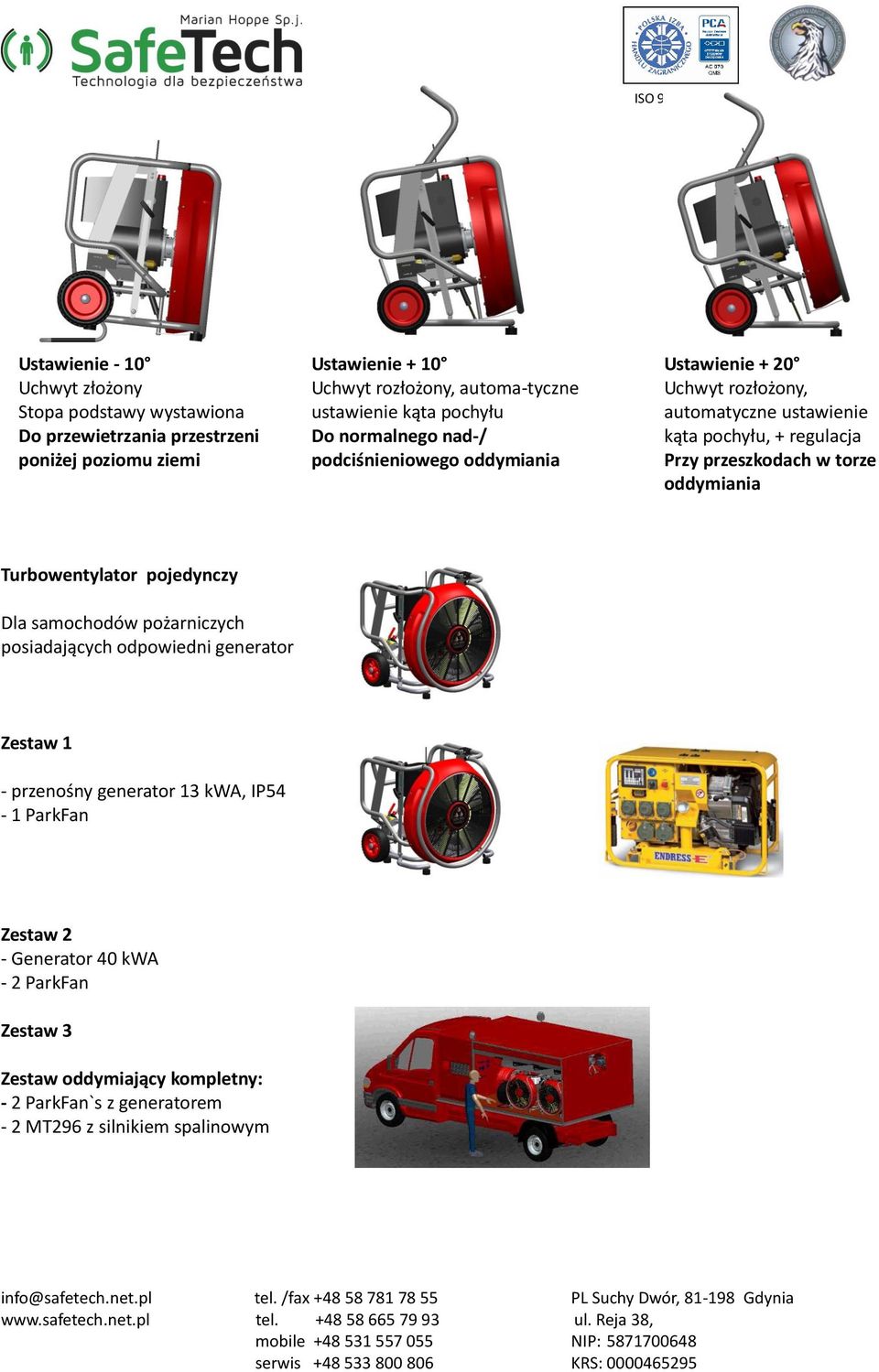

6 Elementy obsługi Pilot Włącznik/wyłącznik włącznik wyłącznik Regulator obrotów

7 ParkFan można sterować z pola obsługowego na urządzeniu lub zdalnie za pomocą pilota bezprzewodowego Całkow. wysok. 720mm DANE TECHNICZNE Szerokość 710 mm G 1. Wymiary szerokość głębokość wysokość 710 mm 670 mm 720 mm 2. Waga turbowentylator 72 kg 3. Ochrona turbowentylator IP 65 (pełna ochrona przed pyłami i strumieniami wody z wszystkich stron) 4. Silnik elektr. moc napięcie częstotliwość 12,8 kw 400 V 3 fazowe + uziemienie 50/60 Hz 5. Wyposażenie elektryczne kabel zasilający typ 4x4mm 2 dł. 2m przyłącze nie w zakresie dostawy światło pozycyjne błyskowe Lampa xenonowa widoczna z ponad 180 Pilot zdalnego sterowania Autonomia 8 godzin/ zasięg 30 m 6. Mgła wodna wydajność Ciśnienie robocze 15l/min, przyłącze 1 BSP IG 7 bar(max. 10 bar)
