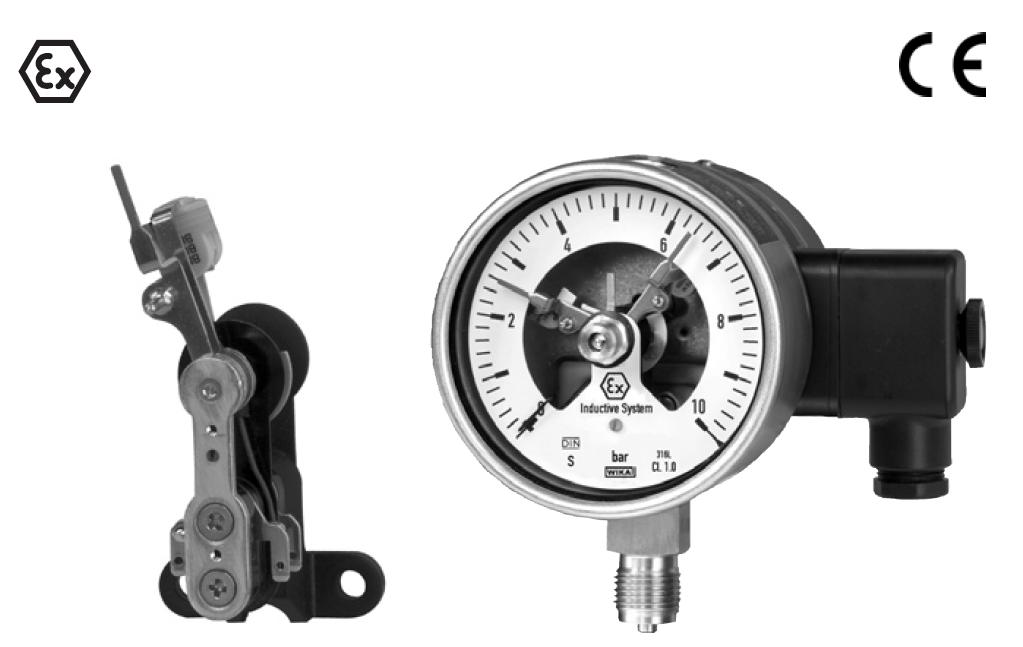

1 Instrukcja obsługi Indukcyjne urządzenia kontaktowe model 831 w manometrach i termometrach PL Indukcyjne urządzenie kontaktowe model Indukcyjne urządzenie kontaktowe model w manometrze model
2 PL Instrukcja obsługi model 831 Strona
3 Spis treści Spis treści 1 Instrukcje dotyczące bezpieczeństwa 4 2 Opis 4 3 Przyłącze mechaniczne 5 4 Schematy oprzewodowania 5 5 Stopień ochrony IP 7 6 Dopuszczalna temperatura otoczenia 7 7 Konserwacja i serwis/czyszczenie 7 8 Naprawy 7 9 Usuwanie 7 Załącznik 1: Świadectwo badania typu WE (Aprobata EX dotycząca gazów) dla inicjatorów szczelinowych typu SJ (WIKA Model 831) Załącznik 2: Świadectwo badania typu WE (Aprobata EX dotycząca gazów) dla czujników SN typu SJ (WIKA Model 831-SN/S1N) Załącznik 3: Świadectwo badania typu WE Aprobata EX dotycząca gazów) dla czujników zbliżeniowych SN typu SJ (WIKA Model 831 i 831-SN/S1N) Instrukcja obsługi firmy WIKA indukcyjnych urządzeń kontaktowych model 831 3
4 1. Instrukcje dotyczące bezpieczeństwa / 2. Opis 1. Instrukcje dotyczące bezpieczeństwa Podczas instalacji, odbioru technicznego oraz obsługi opisywanego sprzętu należy przestrzegać odpowiednich krajowych przepisów bezpieczeństwa (np. VDE 0100). Nie wolno obsługiwać manometra, jeżeli nie zostało odłączone zasilanie elektryczne W przypadku nieprzestrzegania odpowiednich przepisów mogą wystąpić poważne uszkodzenia i/lub zniszczenia Z niniejszymi przyrządami może pracować jedynie wykwalifikowany personel. 2. Opis Wbudowane elektryczne urządzenia kontaktowe są bezstykowymi, szczelinowymi, zbliżeniowymi czujnikami indukcyjnymi zasilanymi przez wzmacniacze przełączające z certyfikowanymi, samoistnie bezpiecznymi obwodami. Gdy nie został osiągnięty żaden z regulowanych punktów nastawy, powiązany obwód wyjściowy zostanie otwarty albo zamknięty. Standardowo stosowane są czujniki szczelinowe model 831 zgodne ze świadectwem badania typu WE PTB 99 ATEX X (patrz Załącznik 1) i ZELM 03 ATEX 0128 X (patrz Załącznik 3) Czujniki model 831-SN i -S1N SN, zgodne z PTB 00 ATEX 2049 X (patrz Załącznik 2) i ZELM 03 ATEX 0128 X (patrz Załącznik 3), do zastosowań specjalnych ze specjalną konstrukcją z funkcją bezpieczeństwa (nieodpowiedni do ochrony przeciwwybuchowej) Podłączone obciążenia przełączników są zgodne z EN ( NAMUR ). Wzmacniacze przełączające odpowiednie do modelu 831 to: Z obwodem typu 1: Jednostka sterowania KFD2-SR2-Ex1 i KFD2-SR2-Ex2 Z obwodem typu 2: Jednostka sterowania KFA6-SR2-Ex1 i KFA6-SR2-Ex2 - Model /29 Wzmacniacze przełączające odpowiednie do modelu 831-SN i 831-S1N to: Z obwodem typu 2: Jednostka sterowania KFD2-SR2-Ex1 i KHA6-SH-Ex1 - Model Instrukcja obsługi firmy WIKA indukcyjnych urządzeń kontaktowych model 831
5 3. Przyłącze mechaniczne / 4. Schematy oprzewodowania 3. Przyłącze mechaniczne Zgodnie z ogólnymi przepisami technicznymi dotyczącymi przetworników ciśnienia i przyrządów do pomiaru temperatury (np. EN lub EN ). Podczas montażu manometrów moment obrotowy śruby mocującej nie może być przyłożony poprzez obudowę lub skrzynkę końcówek, ale odpowiednie narzędzie z użyciem płaskich kluczy przeznaczonych do tego celu na kwadratowym trzonku łącznika. Instalacja z użyciem klucza W przypadku manometrów bezpieczeństwa (oznaczonych symbolem ) należy upewnić się, że pusta przestrzeń za wydmuchem z tyłu wynosi przynajmniej 15 mm. Wymagania specjalne w punkcie instalacji Aby uniknąć, między innymi, "drgania" sygnału przełącznika należy upewnić się, że przyrząd zamontowany jest w miejscu, w którym nie ma wibracji. Jeśli punkt pomiarowy nie jest odpowiednio stabilny, do jego ochrony powinien być stosowany wspornik manometra (może być z wykorzystaniem elastycznej linii kapilary). Jeśli nie można ograniczyć wibracji przez odpowiedni montaż, należy stosować przyrząd wypełniony cieczą. Przyrządy powinny być chronione przed gruboziarnistymi zanieczyszczeniami i dużymi zmianami temperatury otoczenia. 4. Schematy oprzewodowania Podłączenia elektryczne musi wykonać wykwalifikowany personel Podłączenia przełączników za pomocą zacisków śrubowych w skrzynce zaciskowej Przekrój przewodu maks. 1,5 mm 2 Przyporządkowanie końcówek podane jest na płytce końcówek manometru lub miernika temperatury Przyrząd musi być podłączony do złącza ekwipotencjalnego instalacji. Instrukcja obsługi firmy WIKA indukcyjnych urządzeń kontaktowych model 831 5
6 4. Schematy oprzewodowania Dopuszczalne wartości graniczne dla Ui, Ii i Pi w samoistnie bezpiecznych obwodach zasilania zależą od typu czujnika. Pochodzą one z odpowiednich certyfikatów badania typu WE. (Przyporządkowanie końcówek podane jest na płytce końcówek manometru lub miernika temperatury.) Odpowiednie wzmacniacze przełączające podano poniżej np.: Obwód (patrz certyfik. Ex) Typ czujnika Oznaczenie modelu Fa. Pepperl & Fuchs Świadectwo badania typu WE Model WIKA Model 1 standard KFD2-SR2-Ex1 PTB 00 ATEX standard KFD2-SR2 Ex2 PTB 00 ATEX Model 2 standard KFA6-SR2-Ex1 PTB 00 ATEX standard KFA6-SR2-Ex2 PTB 00 ATEX Czujniki SN KFD2-SH-Ex1 PTB 00 ATEX Czujniki SN KHA6-SH-Ex1 PTB 00 ATEX Kompatybilność elektromagnetyczna EMC zgodnie z EN Przyrządy należy chronić przed silnym polem elektromagnetycznym. Czerwone wskazówki nastawcze Ustawienia punktu nastawy wykonuje się regulowaną blokadą w okienku kluczem regulacyjnym (dołączony do dostawy; na standardowych przyrządach pomiarowych znajduje się na zewnętrznym brzegu puszki połączeniowej). Wskaźniki punktu nastawy (czerwona wskazówka) Blokada regulacyjna Wyjmowany klucz regulacyjny Wskazówki punktów nastawy styków alarmowych regulowane są w pełnym zakresie pracy przyrządu. Punkty przełączania należy ustawić w zakresie pomiędzy 10% i 90% pełnej skali, aby zapewnić dokładność przełączania oraz długi okres użytkowania mechanizmu pomiarowego. 6 Instrukcja obsługi firmy WIKA indukcyjnych urządzeń kontaktowych model 831
7 5. Stopień ochrony IP /... / 9. Usuwanie 5. Stopień ochrony IP Stopień ochrony wg EN przed nadmiernym wpływem zewnętrznym zależy od instrumentu podstawowego i jest podany w odpowiedniej karcie danych. 6. Dopuszczalna temperatura otoczenia Indukcyjne urządzenia kontaktowe mogą być stosowane w zakresie od -25 do +100 C. Gdy dopuszczalna temperatura instrumentu podstawowego (patrz karta danych) przekracza podany zakres, obowiązuje dolna wartość. Podczas obsługi w przestrzeniach zagrożonych wybuchem należy zapamiętać obniżone wartości (patrz odpowiednie świadectwa badania typu WE). Typ zintegrowanych inicjatorów szczelinowych znajduje się na tabliczce znamionowej manometra. 7. Konserwacja i serwis /czyszczenie Przyrządy nie wymagają konserwacji ani serwisowania. Funkcje wskaźnika oraz przełączania należy sprawdzać raz lub dwa razy w ciągu 12 miesięcy. Podczas kontroli z wykorzystaniem urządzenia testowego ciśnienia lub temperatury przyrząd musi być odłączony od procesu. Przyrządy należy czyścić wilgotną szmatką zwilżoną roztworem mydła. Podczas czyszczenia przyrząd musi być odłączony od zasilania elektrycznego. Przed ponownym włączeniem zasilania należy upewnić się, że wszystkie części są suche. Wszelkie media ciśnienia szczątkowego znajdujące się w elemencie ciśnieniowym mogą być niebezpieczne lub toksyczne. Należy zwrócić na to uwagę podczas obsługi i przechowywania usuniętych manometrów. 8. Naprawy Naprawy mogą być przeprowadzane jedynie przez producenta lub odpowiednio przeszkolony personel. Aby uzyskać szczegółowe informacje patrz karta danych firmy WIKA AC lub karta danych odpowiedniego manometra podstawowego. 9. Usuwanie Części składowe przyrządu i materiały opakowaniowe należy usuwać zgodnie z odpowiednimi przepisami dotyczącymi przetwarzania i usuwania odpadów, obowiązującymi w regionie lub kraju, do którego dostarczono przyrząd. Instrukcja obsługi firmy WIKA indukcyjnych urządzeń kontaktowych model 831 7
8 Załącznik 3 (1) ŚWIADECTWO BADANIA TYPU WE (Tłumaczenie) (2) Dyrektywa 94/9/WE dotycząca urządzeń i systemów ochronnych przeznaczonych do stosowania w przestrzeniach zagrożonych wybuchem (3) Nr świadectwa badania typu WE: PTB 99 ATEX 2219 X (4) Urządzenie: Inicjatory szczelinowe serii SJ i SC (5) Producent: Pepperl + Fuchs GmbH (6) Adres: D Mannheim (7) Niniejsze urządzenie wraz z dozwolonymi zmianami opisano w wykazie dołączonym do niniejszego świadectwa i dokumentach tu określonych. (8) Zgodnie z Artykułem 9 Dyrektywy Rady 94/9/WE z dnia 23 marca 1994, Physikalisch- Technische Bundesanstalt, jednostka notyfikowana nr 0102 potwierdza niniejszym, że urządzenia tu określone spełniają podstawowe wymogi BHP pod względem projektu i wykonania urządzeń i systemów ochronnych przeznaczonych do stosowania w przestrzeniach zagrożonych wybuchem, podanych w Aneksie II do Dyrektywy. Badanie i wyniki testów zostały udokumentowane w tajnym raporcie PTB Ex (9) Zgodność z wymogami BHP potwierdzono względem: EN 50014:1997 EN 50020:1994 (10) Umieszczony po numerze świadectwa znak X oznacza, że urządzenie podlega specjalnym warunkom bezpiecznego użytkowania, określonych w wykazie do niniejszego świadectwa. (11) Świadectwo badań typu 94/9/WE dotyczy wyłącznie projektu i wykonania zgodnie z Dyrektywą 94/9/WE. Inne wymogi Dyrektywy dotyczą produkcji i dostawy urządzeń tu określonych. (12) Oznaczenie urządzeń będzie obejmować: II 2 G EEx ia IIC T6 Na zamówienie Braunschweig, 22 grudnia 1999 Dr inż. U. Johannsmeyer Regierungsdirektor strona 1/3 Bez podpisu oraz oficjalnej pieczęci świadectwo badania typu WE jest nieważne. Świadectwa można wprowadzać do obiegu pod warunkiem niewprowadzania w nich zmian. Wyciągi oraz zmiany wymagają zatwierdzenia przez Physikalisch-Technische Bundesanstalt. W przypadku wątpliwości, obowiązująca jest wersja niemiecka. Physikalisch-Technische Bundesanstalt Bundesallee 100 ' D Braunschweig ' 8 Instrukcja obsługi firmy WIKA indukcyjnych urządzeń kontaktowych model 831
9 Załącznik 3 (13) WYKAZ (14) ŚWIADECTWO BADANIA TYPU WE PTB 99 ATEX 2219 X (15) Opis urządzenia Inicjatory szczelinowe typu SJ... oraz SC... są stosowane w celu przekształcenia przemieszczenia w sygnały elektryczne. Inicjatory szczelinowe mogą być obsługiwane przy samoistnie bezpiecznych obwodach, które uzyskały atest w kategoriach oraz grupach eksplozji [EEx ia] IIC lub IIB odpowiednio [EEx ib] IIC lub IIB. Kategoria oraz grupa eksplozji czujników SN zależy od podłączonych samoistnie bezpiecznych obwodów zasilających. Dane elektryczne Ocena oraz obwód zasilający... rodzaj zabezpieczenia Samoistne bezpieczeństwo EEx Ia IIC/IIB odpowiednio EEx ib IIC/IIB... tylko do podłączania do samoistnie bezpiecznych obwodów Wartości maksymalne: typ 1 typ 2 typ 3 typ 4 U 1 = 16V U 1 = 16 V U 1 = 16 V U 1 = 16 V I 1 = 25 ma I 1 = 25 ma I 1 = 52 ma I 1 = 76 ma P 1 = 34 mw P 1 = 64 mw P 1 = 169 mw P 1 = 242 mw W tabeli przedstawiono sposób przyporządkowania typu podłączanego obwodu do dozwolonej maksymalnej temperatury otoczenia oraz klasy temperatury, a także skutecznego wewnętrznego obciążenia oporowego dla poszczególnych typów inicjatorów szczelinowych. strona 2/3 Bez podpisu oraz oficjalnej pieczęci świadectwo badania typu WE jest nieważne. Świadectwa można wprowadzać do obiegu pod warunkiem niewprowadzania w nich zmian. Wyciągi oraz zmiany wymagają zatwierdzenia przez Physikalisch-Technische Bundesanstalt. W przypadku wątpliwości, obowiązująca jest wersja niemiecka. Physikalisch-Technische Bundesanstalt Bundesallee 100 ' D Braunschweig Instrukcja obsługi firmy WIKA indukcyjnych urządzeń kontaktowych model 831 9
10 Załącznik 3 ŚWIADECTWO BADANIA TYPU WE PTB 99 ATEX 2219 X typy typ 1 typ 2 typ 3 typ 4 maksymalna dopuszczalna temperatura otoczenia w C do stosowania w C1 L1 klasach temperatur T4- T4- T4- T4- [nf] [μh] T6 T5 T6 T5 T6 T5 T6 T5 T1 T1 T1 T1 SC2-N SC3.5-N0-Y SC3.5 -N SJ1.8-N-Y SJ2.2-N SJ2-N SJ3.5- -N SJ3.5-H SJ5- -N SJ5-K SJ10-N SJ15-N (16) Raport z testów PTB Ex (17) Specjalne warunki bezpiecznego użytkowania 1. Do stosowania w zakresie temperatur od -60 C to -20 C. Inicjatory szczelinowe typu SJ... oraz SC... należy montować w dodatkowej obudowie w celu ochrony przed uszkodzeniem. 2. Wyposażenie do podłączania inicjatorów szczelinowych typu SJ... oraz SC... należy zainstalować w taki sposób, aby spełniało ono wymogi IP20 dotyczące ochrony zgodnie z publikacją IEC 60529: W tabeli przedstawiono sposób przyporządkowania typu podłączanego obwodu do dozwolonej maksymalnej temperatury otoczenia oraz klasy temperatury, a także skutecznego wewnętrznego obciążenia oporowego dla poszczególnych typów inicjatorów szczelinowych. 4. Należy unikać niedozwolonego naładowania elektrostatycznego plastikowej obudowy inicjatorów szczelinowych typu SJ30-N (nalepka ostrzegawcza na opakowaniu). (18) Wymogi BHP spełnione przez normy podane powyżej Na zamówienie Braunschweig, 10 sierpnia 1999 r. Dr inż. U. Johannsmeyer Regierungsdirektor strona 3/3 Bez podpisu oraz oficjalnej pieczęci świadectwo badania typu WE jest nieważne. Świadectwa można wprowadzać do obiegu pod warunkiem niewprowadzania w nich zmian. Wyciągi oraz zmiany wymagają zatwierdzenia przez Physikalisch-Technische Bundesanstalt. W przypadku wątpliwości, obowiązująca jest wersja niemiecka. Physikalisch-Technische Bundesanstalt Bundesallee 100 ' D Braunschweig ' 10 Instrukcja obsługi firmy WIKA indukcyjnych urządzeń kontaktowych model 831
11 Załącznik 4 (1) ŚWIADECTWO BADANIA TYPU WE (Tłumaczenie) (2) Urządzenia oraz systemy ochronne przeznaczone do stosowania w przestrzeniach zagrożonych wybuchem Dyrektywa 94/9/WE (3) Nr świadectwa badania typu WE: PTB 99 ATEX 2049 X (4) Urządzenie: czujniki SN, typu NJ...oraz SJ... (5) Producent: Pepperl + Fuchs GmbH (6) Adres: D Mannheim (7) Niniejsze urządzenie wraz z dozwolonymi zmianami opisano w wykazie dołączonym do niniejszego świadectwa i dokumentach tu określonych. (8) Zgodnie z Artykułem 9 Dyrektywy Rady 94/9/WE z dnia 23 marca 1994, Physikalisch- Technische Bundesanstalt, jednostka notyfikowana nr 0102 potwierdza niniejszym, że urządzenia tu określone spełniają podstawowe wymogi BHP pod względem projektu i wykonania urządzeń i systemów ochronnych przeznaczonych do stosowania w przestrzeniach zagrożonych wybuchem, podanych w Aneksie II do Dyrektywy. Badanie i wyniki testów zostały udokumentowane w tajnym raporcie PTB Ex (9) Zgodność z wymogami BHP potwierdzono względem: EN 50014:1997 EN 50020:1994 (10) Umieszczony po numerze świadectwa znak X oznacza, że urządzenie podlega specjalnym warunkom bezpiecznego użytkowania, określonych w wykazie do niniejszego świadectwa. (11) Świadectwo badań typu 94/9/WE dotyczy wyłącznie projektu i wykonania zgodnie z Dyrektywą 94/9/WE. Inne wymogi Dyrektywy dotyczą produkcji i dostawy urządzeń tu określonych. (12) Oznaczenie urządzeń będzie obejmować: II 2 G EEx ia IIC T6 Na zamówienie Braunschweig, 5 października 2000 r. Dr inż. U. Johannsmeyer Regierungsdirektor strona 1/4 Bez podpisu oraz oficjalnej pieczęci świadectwo badania typu WE jest nieważne. Świadectwa można wprowadzać do obiegu pod warunkiem niewprowadzania w nich zmian. Wyciągi oraz zmiany wymagają zatwierdzenia przez Physikalisch-Technische Bundesanstalt. W przypadku wątpliwości, obowiązująca jest wersja niemiecka. Physikalisch-Technische Bundesanstalt Bundesallee 100 ' D Braunschweig ' Instrukcja obsługi firmy WIKA indukcyjnych urządzeń kontaktowych model
12 Załącznik 4 (13) WYKAZ (14) ŚWIADECTWO BADANIA TYPU WE PTB 00 ATEX 2049 X (15) Opis urządzenia Czujniki SN typ NJ... oraz SJ... są stosowane w celu przekształcenia przemieszczenia w sygnały elektryczne. Czujniki SN typ NJ...i SJ... mogą być obsługiwane przy samoistnie bezpiecznych obwodach, które uzyskały atest w kategoriach oraz grupach eksplozji [EEx ia] IIC lub IIB odpowiednio [EEx ib] IIC lub IIB. Kategoria oraz grupa eksplozji czujników SN zależy od podłączonych samoistnie bezpiecznych obwodów zasilających. Dane elektryczne Ocena oraz obwód zasilający... rodzaj zabezpieczenia Samoistne bezpieczeństwo EEx Ia IIC/IIB odpowiednio EEx ib IIC/IIB... tylko do podłączania do samoistnie bezpiecznych obwodów Wartości maksymalne: typ 1 typ 2 typ 3 typ 4 U 1 = 16V U 1 = 16 V U 1 = 16 V U 1 = 16 V I 1 = 25 ma I 1 = 25 ma I 1 = 52 ma I 1 = 76 ma P 1 = 34 mw P 1 = 64 mw P 1 = 169 mw P 1 = 242 mw W tabeli przedstawiono sposób przyporządkowania typu podłączanego obwodu do dozwolonej maksymalnej temperatury otoczenia oraz klasy temperatury, a także skutecznego wewnętrznego obciążenia oporowego dla poszczególnych typów inicjatorów szczelinowych. strona 2/4 Bez podpisu oraz oficjalnej pieczęci świadectwo badania typu WE jest nieważne. Świadectwa można wprowadzać do obiegu pod warunkiem niewprowadzania w nich zmian. Wyciągi oraz zmiany wymagają zatwierdzenia przez Physikalisch-Technische Bundesanstalt. W przypadku wątpliwości, obowiązująca jest wersja niemiecka. Physikalisch-Technische Bundesanstalt Bundesallee 100 ' D Braunschweig ' 12 Instrukcja obsługi firmy WIKA indukcyjnych urządzeń kontaktowych model 831
13 Załącznik 4 ŚWIADECTWO BADANIA TYPU WE PTB 2049 ATEX 2219 X typ 1 typ 2 typ 3 typ 4 types maksymalna dopuszczalna temperatura otoczenia w C do stosowania C 1 L 1 w klasach temperatur [nf] [μh] T6 T5 T4- T4- T4- T4- T6 T5 T6 T5 T6 T5 T1 T1 T1 T1 NJ 2-11-SN NJ 2-11-SN-G NJ 2-12GK-SN NJ 3-18GK-S1N NJ 4-12GK-SN NJ 5-18GK-SN NJ 5-30GK-S1N NJ 6-22-SN NJ 6-22-SN-G NJ 6S1+U.+N NJ 8-18GK-SN NJ 10-30GK-SN NJ 15-30GK-SN NJ 15S-U.-N NJ 20S-U.-N NJ 40-FP-SN SJ 2-SN SJ2-S1N SJ3.5-S1N SJ 3,5-SN (16) Raport z testów PTB Ex (17) Specjalne warunki bezpiecznego użytkowania 1. Do stosowania w zakresie temperatur od -60 C to -20 C. Czujniki typu NJ... oraz SJ... należy montować w dodatkowej obudowie w celu ochrony przed uszkodzeniem. 2. Wyposażenie do podłączania czujników SN typu NJ... oraz SJ...należy zainstalować w taki sposób, aby spełniało ono wymogi IP20 dotyczące ochrony zgodnie z publikacją IEC 60529: W tabeli przedstawiono sposób przyporządkowania typu podłączanego obwodu do dozwolonej maksymalnej temperatury otoczenia oraz klasy temperatury, a także skutecznego wewnętrznego obciążenia oporowego dla poszczególnych typów inicjatorów szczelinowych. strona 3/4 Bez podpisu oraz oficjalnej pieczęci świadectwo badania typu WE jest nieważne. Świadectwa można wprowadzać do obiegu pod warunkiem niewprowadzania w nich zmian. Wyciągi oraz zmiany wymagają zatwierdzenia przez Physikalisch-Technische Bundesanstalt. W przypadku wątpliwości, obowiązująca jest wersja niemiecka. Physikalisch-Technische Bundesanstalt Bundesallee 100 ' D Braunschweig ' Instrukcja obsługi firmy WIKA indukcyjnych urządzeń kontaktowych model
14 Załącznik 4 ŚWIADECTWO BADANIA TYPU WE PTB 2049 ATEX 2219 X 4. W przypadku zastosowania w grupie IIC należy unikać niedozwolonego naładowania elektrostatycznego plastikowej obudowy następujących typów czujników SN (nalepka ostrzegawcza na urządzeniu). NJ 40-FP-SN 5. W przypadku poniższych czujników SN należy unikać niedozwolonego naładowania elektrostatycznego części metalowej obudowy. Niebezpiecznego naładowania elektrostatycznego części metalowej obudowy można uniknąć poprzez uziemienie tych części, podczas gdy bardzo małe części metalowej obudowy (np. śrubki) nie wymagają uziemienia. NJ 2-11-SN-G NJ 6-22-SN-G NJ6S1+U3+N NJ6S1+U4+N NJ 15S+U3+N NJ 15S+U4+N NJ 20S+U3+N NJ 20S+U4+N NJ 40-FP-SN-P3 NJ 40-FP-SN-P4 (18) Wymogi BHP spełnione przez normy podane powyżej Na zamówienie Braunschweig, październik 05, 2000 r. Dr inż. U. Johannsmeyer Regierungsdirektor strona 4/4 Bez podpisu oraz oficjalnej pieczęci świadectwo badania typu WE jest nieważne. Świadectwa można wprowadzać do obiegu pod warunkiem niewprowadzania w nich zmian. Wyciągi oraz zmiany wymagają zatwierdzenia przez Physikalisch-Technische Bundesanstalt. W przypadku wątpliwości, obowiązująca jest wersja niemiecka. Physikalisch-Technische Bundesanstalt Bundesallee 100 ' D Braunschweig ' 14 Instrukcja obsługi firmy WIKA indukcyjnych urządzeń kontaktowych model 831
15 Załącznik 5 (1) ŚWIADECTWO BADANIA TYPU WE (2) Urządzenia oraz systemy ochronne przeznaczone do stosowania w przestrzeniach zagrożonych wybuchem Dyrektywa 94/9/WE (3) Nr świadectwa badania typu WE: ZELM 03 ATEX 0128 X (4) Urządzenie: Czujniki zbliżeniowe typu CB, CC, CJ, NC, NJ, SC, SJ (5) Producent: Pepperl + Fuchs GmbH (6) Adres: D Mannheim (7) Niniejsze urządzenie wraz z dozwolonymi zmianami opisano w wykazie dołączonym do niniejszego świadectwa i dokumentach tu określonych. (8) Zgodnie z Artykułem 9 Dyrektywy Rady 94/9/WE z dnia 23 marca 1994, PrCtf oraz jednostka certyfikująca ZELM Ex nr 0820 potwierdza niniejszym, że urządzenia tu określone spełniają podstawowe wymogi BHP pod względem projektu i wykonania urządzeń i systemów ochronnych przeznaczonych do stosowania w przestrzeniach zagrożonych wybuchem, podanych w Aneksie II do Dyrektywy. Badanie i wyniki testów zostały udokumentowane w tajnym raporcie ZELM Ex (9) Zgodność z wymogami BHP potwierdzono względem: pren : H/143/CD (IEC ): 2002 (10) Umieszczony po numerze świadectwa znak X oznacza, że urządzenie podlega specjalnym warunkom bezpiecznego użytkowania, określonych w wykazie do niniejszego świadectwa. (11) Świadectwo badań typu 94/9/WE dotyczy wyłącznie projektu i wykonania zgodnie z Dyrektywą 94/9/WE. Inne wymogi Dyrektywy dotyczą produkcji i dostawy urządzeń tu określonych. (12) Oznaczenie urządzeń będzie obejmować: I 1 x iad 20 T C Jednostka certyfikująca ZELM Ex Braunschweig, 28 marca 2003 r. Mgr inż. Harald Zelm strona 1/5 Bez podpisu oraz oficjalnej pieczęci świadectwo badania typu WE jest nieważne. Świadectwa można wprowadzać do obiegu pod warunkiem niewprowadzania w nich zmian. Wyciągi oraz zmiany wymagają zatwierdzenia przez Physikalisch-Technische Bundesanstalt. W przypadku wątpliwości, obowiązująca jest wersja niemiecka. Physikalisch-Technische Bundesanstalt Bundesallee 100 ' D Braunschweig ' Instrukcja obsługi firmy WIKA indukcyjnych urządzeń kontaktowych model
16 Załącznik 5 (13) WYKAZ (14) ŚWIADECTWO BADANIA TYPU WE ZELM 03 ATEX 0128 X (15) Opis urządzenia Czujniki indukcyjne i pojemnościowe typu CB..., CC, CJ, NC, NJ, SC., SJ są stosowane do przekształcania zmiany pozycji w sygnały elektryczne w przestrzeniach zagrożonych wybuchem w kategoriach 1 D lub 2 D lub 3D. Czujniki indukcyjne i pojemnościowe można montować odpowiednio w poprzek granicy między strefami 20 i 21 oraz21, a także 22. Będą one stosowane wraz z samoistnie bezpiecznymi obwodami. Kategoria czujników zależy od podłączonych samoistnie bezpiecznych przewodów zasilających. Czujniki indukcyjne i pojemnościowe są wyposażone w plastikową lub metalową obudowę żywiczną. Zasilanie dostarczane jest za pośrednictwem kabli, przewodów z drutów izolowanych lub przy użyciu klemy albo klamry. Zamiast punktowego kodu modelu zostaną ustalone inne kombinacje liter lub cyfr, które będą używane do opisu kilku wersji i modeli urządzenia. Dane elektryczne Ocena oraz lub obwód zasilający rodzaj ochrony Samoistne bezpieczeństwo Ex iad lub Ex ibd EEx ia IIB lub EEx ib iib tylko do podłączania do zatwierdzonych samoistnie bezpiecznych obwodów tylko do podłączania do samoistnie bezpiecznych obwodów Wartości maksymalne: Tabela 1 typ 1 type 2 type 3 U 1 16V 16 V 16 V I 1 25 ma 25 ma 52 ma P 1 34 mw 64 mw 169 mw dolna granica temperatury otoczenia: zgodnie z tabelą 2 W poniższej tabeli przedstawiono zależność między typem podłączanego obwodu, maksymalną temperaturą otoczenia oraz temperaturą powierzchni. typ 1 Ui-16V li = 25 ma Pi = 34mW typ 2 Ui = 16V li = 25mA Pi = 64 mw typ 3 Ui = 16V li = 52 ma Pi = 169mW Tu-40 o C Tu-70 o Tu- C typ 100 o Tu-40 o C Tu-70 o Tu- C C 100 o Tu-40 o C Tu-70 o Tu- C C 100 o C T T T T T T T T T CB CC. CJ NJ10-22-N-E93-Y NJ10-22-N-E83-Y NJ10-22-N-E93-Y NC. NJ, SC. SJ Tu: górna granica temperatury otoczenia 16 Instrukcja obsługi firmy WIKA indukcyjnych urządzeń kontaktowych model 831
17 Załącznik 5 ŚWIADECTWO BADANIA TYPU WE PTB 2049 ATEX 2219 X W poniższej tabeli przedstawiono maksymalną skuteczną reaktancję pojemnościową oraz indukcyjność różnych typów czujników. Typ 2 typ CI/nF Li/μH Tu min / o C typ CI/nF LI/μH Tu min / o C CBN2-F46-N NJ 2-V3-N CCN2-F46A-N NJ 1S+U.+N CBN5-F46-N NJ 20+U.+N CCN5-F46A-N NJ 30+U.+N CBN10-F46-N NJ 40+ +R CCN10-F46A-N NJ 50-FP-N CCB10-30GM -N SC2-N CJ 1-12GK-N bc3,5-n0-y CJ 2-18GK-N SC3.5 -N CJ 4-12GK-N SJ 1,8-N-Y CJ 6-18GK-N PJ 2,2-N CJ N SJ 2-N CJ 40-FP-N SJ N NCB1.5 M N SJ 5- -N NCB2-12GM -N SJ5-K NCN4-12GM -N SJ 10-N IMCB5-iaQM -N SJ 15-N ISO MCN8-18QM -N SJ 30-N NCB10-30GM..-N NJ 2-11-SN NCN15-30GM -NO NJ 2-11-SN-G NJ 1,5-6,5...-N NJ 2-12QK-SN NJ 1,5-8-N, NJ 3-18GK-S1N NJ2-11-N NJ 4-12GK-SN NJ2-11-N-G NJ 5-18GK-SN NJ5-11-N NJ 5-30GK-S1N NJ10-22-N NJ 6-22-SN NJ10-22-N-E93-Y NJ 6-22-SN-G NJ10-22-N-E93-Y NJ 6S1+U.+N NJ10-22-N-E93-Y NJ 8-18GK-SN NCB2-F1-N NJ 10-30QK-SN NCB2-V3-N NJ 15-30GK-SN NCN4-V3-N NJ 1SS+U+N NC815+U..+N NJ 20S+U.+N NCB40-FP-N NJ 40-FP-SN NCN15-M -N SJ 2-SN NCN2O+U +N SJ 2-S1N NCN30+U +NO SJ 3,5-51 N MCN40+U +N SJ 3,5-SN MCN50-FP-N Wskazane wartości reaktancji pojemnościowej oraz indukcyjności odnoszą się do przewodu zasilającego o długości 10 m. strona 3/5 Bez podpisu oraz oficjalnej pieczęci świadectwo badania typu WE jest nieważne. Świadectwa można wprowadzać do obiegu pod warunkiem niewprowadzania w nich zmian. Wyciągi oraz zmiany wymagają zatwierdzenia przez Physikalisch-Technische Bundesanstalt. W przypadku wątpliwości, obowiązująca jest wersja niemiecka. Physikalisch-Technische Bundesanstalt Bundesallee 100 ' D Braunschweig ' Instrukcja obsługi firmy WIKA indukcyjnych urządzeń kontaktowych model
18 Załącznik 5 Wykaz do ŚWIADECTWA BADANIA TYPU WE ZELM 03 ATEX 0128 X Odniesienia: Należy zapoznać się z instrukcją obsługi, szczególnie w odniesieniu do warunków montażu, obwodu zasilającego oraz temperatury pracy. (16) Nr raportu ZELM Ex (17) Specjalne warunki bezpiecznego użytkowania 1. W tabelach (1S) przedstawiono zależność między typem podłączanego obwodu, maksymalną temperaturą otoczenia oraz temperaturą powierzchni a skuteczną reaktancją pojemnościową i indukcyjnością czujników różnego typu. 2. Zasilanie czujnika musi być wykonane za pośrednictwem oddzielnego, zatwierdzonego samoistnie bezpiecznego obwodu. Zaleca się stosowanie izolacji galwanicznej odnośnie do zasilania oraz obwodów sygnałowych ze względu na możliwe ryzyko zapłonu, które może być spowodowane uszkodzeniami i/lub przejściowymi strumieniami prądu cyrkulującego w potencjalnym systemie wyrównywania. Przyrząd powiązany bez izolacji galwanicznej może być stosowany, gdy zostaną spełnione odnośne wymogi IEC Aby uniknąć wyładowania snopiastego, należy wykluczyć operacyjne naładowanie elektrostatyczne spowodowane średnim strumieniem przepływu lub tarciem mechanicznym, jeżeli plastikowa powierzchnia narażona na działanie naładowania jest większa niż 100 cm W przypadku czujników CJ 40-FP-N- NCN40+U +N0 NJ 40+U+ +N SJ30-N MCB4O-FP-N0 JNCN50-FP-N0 NJ 50-FP-N NJ 40-FP-SN oraz stosowania przy możliwym dużym naładowaniu (np. pistolet natryskowy do farb, produkcja materiału na taśmy, system odprowadzania zanieczyszczeń, procesy tarcia maszynowego) należy ograniczyć wielkość przestrzeni plastikowej narażonej na działanie naładowania do 15 cm3 poprzez podjęcie odpowiednich kroków podczas instalacji, aby uniknąć wyładowania snopiastego. 5. Należy przeciwdziałać niebezpiecznemu naładowaniu elektrostatycznemu metalowych części. Można to osiągnąć poprzez podłączenie do lokalnego, ekwipotencjalnego złącza. Nie należy uziemiać małych części metalowych (np. śrubek). 6. Certyfikatem nie jest objęta szczelność uszczelnienia pomiędzy strefami na potrzeby montażu w poprzek granicy między różnymi strefami. Należy zastosować odpowiednie środki podczas instalacji. strona 4/5 Bez podpisu oraz oficjalnej pieczęci świadectwo badania typu WE jest nieważne. Świadectwa można wprowadzać do obiegu pod warunkiem niewprowadzania w nich zmian. Wyciągi oraz zmiany wymagają zatwierdzenia przez Physikalisch-Technische Bundesanstalt. W przypadku wątpliwości, obowiązująca jest wersja niemiecka. Physikalisch-Technische Bundesanstalt Bundesallee 100 ' D Braunschweig ' 18 Instrukcja obsługi firmy WIKA indukcyjnych urządzeń kontaktowych model 831
19 Załącznik 5 Wykaz do ŚWIADECTWA BADANIA TYPU WE ZELM 03 ATEX 0128 X (18) Wymogi BHP spełnione przez powyższe projekty normy zgodnie z dyrektywą 94/9/WE. Czujniki są zgodne z normami EN oraz EN W odniesieniu do przestrzeni zanieczyszczonych nie obowiązują europejskie normy zharmonizowane. Jednostka certyfikująca ZELM Ex Braunschweig, 28 Braunschweig, marca 2003 r. 28 marca 2003 r. Mgr inż. Harald Zelm strona 5/5 Bez podpisu oraz oficjalnej pieczęci świadectwo badania typu WE jest nieważne. Świadectwa można wprowadzać do obiegu pod warunkiem niewprowadzania w nich zmian. Wyciągi oraz zmiany wymagają zatwierdzenia przez Physikalisch-Technische Bundesanstalt. W przypadku wątpliwości, obowiązująca jest wersja niemiecka. Physikalisch-Technische Bundesanstalt Bundesallee 100 ' D Braunschweig Instrukcja obsługi firmy WIKA indukcyjnych urządzeń kontaktowych model
20 WIKA na świecie Europa Austria WIKA Messgerätevertrieb Ursula Wiegand GmbH & Co. KG 1230 Vienna Phone: (+43) Fax: (+43) Benelux WIKA Benelux 6101 WX Echt Phone: (+31) Fax: (+31) Bulgaria WIKA Bulgaria EOOD 1309 Sofia Phone: (+359) Fax: (+359) t.antonov@wika.bg Finlandia WIKA Finland Oy Helsinki Phone: (+358) Fax: (+358) info@wika.fi Francja WIKA Instruments s.a.r.l Eragny-sur-Oise Phone: (+33) Fax: (+33) info@wika.fr Niemcy WIKA Alexander Wiegand GmbH & Co. KG Klingenberg Phone: (+49) Fax: (+49) info@wika.de Włochy WIKA Italiana SRL Arese (Milano) Phone: (+39) Fax: (+39) info@wika.it Instrukcja obsługi WIKA - Polska WIKA Polska S.A Wloclawek Phone: (+48) Fax: (+48) info@wikapolska.pl Rumunia WIKA Instruments Romania S.R.L. Bucuresti, Sector 5 Calea Rahovei Nr Corp 61, Etaj 1 Phone: (+40) Fax: (+40) m.anghel@wika.ro Rosja ZAO WIKA Mera Moscow Phone: (+7) Fax: (+7) info@wika.ru Serbia WIKA Merna Tehnika d.o.o. Sime Solaje Belgrade Phone: (+381) Fax: (+381) Mail: info@wika.co.yu Hiszpania Instrumentos WIKA, S.A. C/Josep Carner, Sabadell (Barcelona) Phone: (+34) Fax: (+34) info@wika.es Szwajcaria Manometer AG 6285 Hitzkirch Phone: (+41) Fax: (+41) info@manometer.ch Turcja WIKA Alexander Wiegand GmbH & Co. KG Türkiye (Istanbul) irtibat bürosu Zümrütevler Mah. Hanimeli Cad. No. 4 Kat: 4 Maltepe - Istanbul Phone: (+90) 216/ Fax: (+90) 216/ h.kizilkaya@wika.com.tr Ukraina WIKA Pribor GmbH Donetsk Phone: (+38) Fax: (+38) info@wika.ua Wielka Brytania WIKA Instruments Ltd Merstham, Redhill RH13LG Phone: (+44) (0) Fax: (+44) (0) info@wika.co.uk Ameryka północna Kanada WIKA Instruments Ltd. Head Office Edmonton, Alberta, T6N 1C8 Phone: (+1) Fax: (+1) info@wika.ca Meksyk Instrumentos WIKA Mexico S.A. de C.V Mexico D.F. Phone: (+52) Fax: (+52) ventas@wika.com USA WIKA Instrument Corporation Lawrenceville, GA Phone: (+1) Fax: (+1) info@wika.com Ameryka południowa Argentyna WIKA Argentina S.A. Buenos Aires Phone: (+54) Fax: (+54) info@wika.com.ar 20
21 WIKA na świecie Brazylia WIKA do Brasil Ind. e Com. Ltda. CEP Iperó - SP Phone: (+55) Fax: (+55) marketing@wika.com.br Afryka / Bliski Wschód Egipt WIKA Alexander Wiegand GmbH & Co. KG El-Serag City Towers Tower #2, Office#67 Nasr City, Cairo Phone: (+20) Fax: (+20) ahmed.azab@wika.de Afryka południowa WIKA Instruments (Pty.) Ltd. Gardenview, Johannesburg 2047 Phone: (+27) Fax: (+27) sales@wika.co.za Zjednoczone Emiraty Arabskie WIKA Middle East FZE Jebel Ali, Dubai Phone: (+971) Fax: (+971) wikame@emirates.net.ae Azja Chiny WIKA International Trading (Shanghai) Co., Ltd Shanghai Phone: (+86) Fax: (+86) info@wika.com.cn Indie WIKA Instruments India Pvt. Ltd. Village Kesnand, Wagholi Pune Phone: (+91) Fax: (+91) sales@wika.co.in Japonia WIKA Japan K. K. Tokyo Phone: (+81) Fax: (+81) t-shimane@wika.co.jp Kazachstan TOO WIKA Kazakhstan Almaty Phone: (+7) Fax: (+7) info@wika.kz orea WIKA Korea Ltd. Seoul Phone: (+82) Fax: (+82) info@wika.co.kr Malezja WIKA Instrumentation (M) Sdn. Bhd Puchong, Selangor Phone: (+03) Fax: (+03) info@wika.com.my Zmiany techniczne zastrzeżone Singapur WIKA Instrumentation Pte. Ltd Singapore Phone: (+65) Fax: (+65) info@wika.com.sg Tajwan WIKA Instrumentation Taiwan Ltd. Pinjen, Taoyuan Phone: (+886) Fax: (+886) info@wika.com.tw Australia Australia WIKA Australia Pty. Ltd. Rydalmere, NSW 2116 Phone: (+61) Fax: (+61) sales@wika.com.au Nowa Zelandia Process Instruments Limited Unit 7 / 49 Sainsbury Road St Lukes - Auckland 1025 Phone: (+64) Fax: (+64) info@wika.co.nz WIKA Alexander Wiegand GmbH & Co. KG Alexander-Wiegand-Straße Klingenberg Germany Tel. (+49) 9372/132-0 Fax (+49) 9372/ info@wika.de 21
