1 Air2guide Przyrządy Pomiarowe do Wentylacji i Klimatyzacji

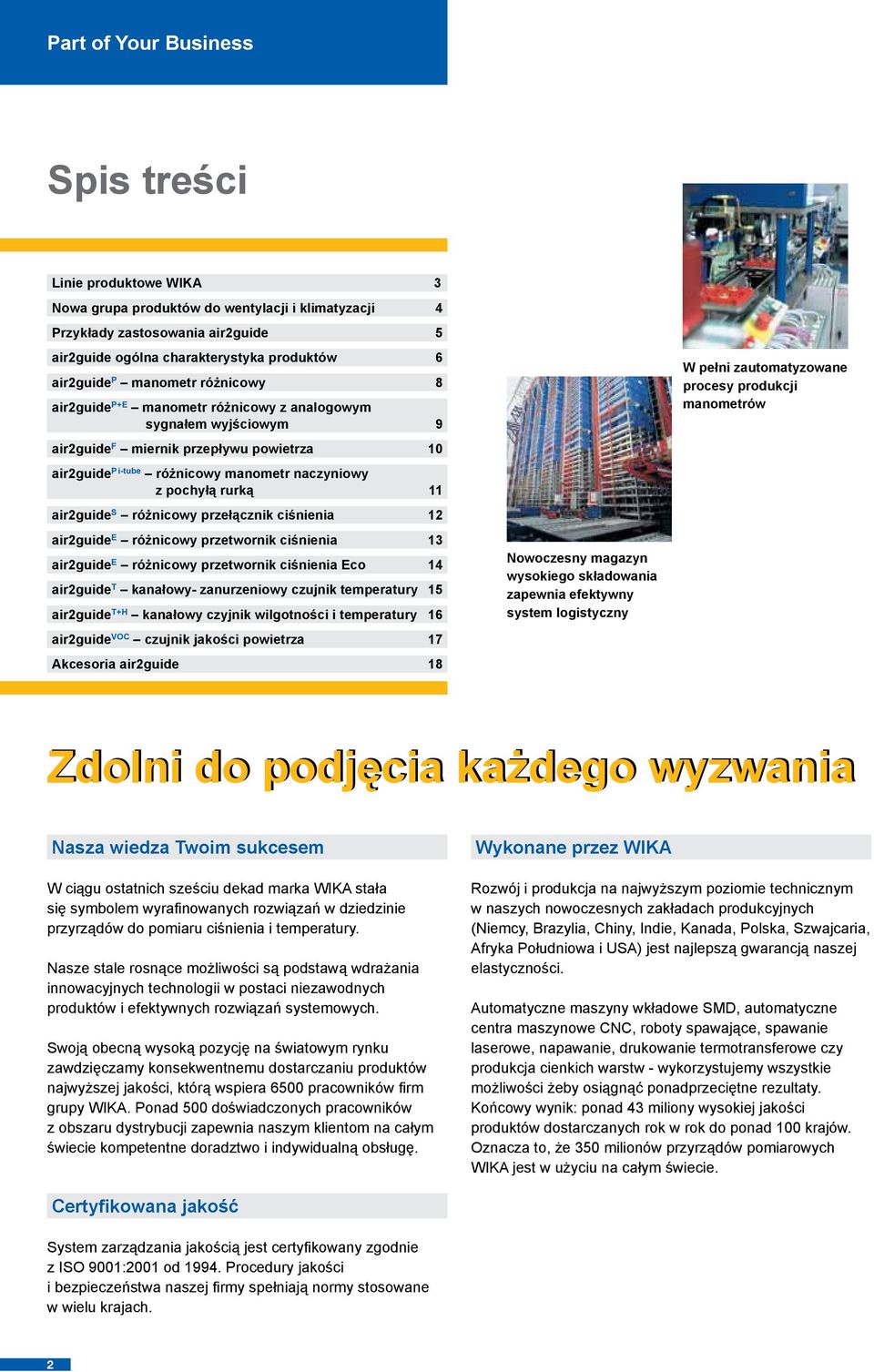

2 Part of Your Business Spis treści Linie produktowe WIKA 3 Nowa grupa produktów do wentylacji i klimatyzacji 4 Przykłady zastosowania air2guide 5 air2guide ogólna charakterystyka produktów 6 air2guide P manometr różnicowy 8 air2guide P+E manometr różnicowy z analogowym sygnałem wyjściowym 9 air2guide F miernik przepływu powietrza 10 air2guide P i-tube różnicowy manometr naczyniowy z pochyłą rurką 11 air2guide S różnicowy przełącznik ciśnienia 12 air2guide E różnicowy przetwornik ciśnienia 13 air2guide E różnicowy przetwornik ciśnienia Eco 14 air2guide T kanałowy- zanurzeniowy czujnik temperatury 15 air2guide T+H kanałowy czyjnik wilgotności i temperatury 16 air2guide VOC czujnik jakości powietrza 17 Akcesoria air2guide 18 Nowoczesny magazyn wysokiego składowania zapewnia efektywny system logistyczny W pełni zautomatyzowane procesy produkcji manometrów Zdolni do podjęcia każdego wyzwania Nasza wiedza Twoim sukcesem W ciągu ostatnich sześciu dekad marka WIKA stała się symbolem wyrafinowanych rozwiązań w dziedzinie przyrządów do pomiaru ciśnienia i temperatury. Nasze stale rosnące możliwości są podstawą wdrażania innowacyjnych technologii w postaci niezawodnych produktów i efektywnych rozwiązań systemowych. Swoją obecną wysoką pozycję na światowym rynku zawdzięczamy konsekwentnemu dostarczaniu produktów najwyższej jakości, którą wspiera 6500 pracowników firm grupy WIKA. Ponad 500 doświadczonych pracowników z obszaru dystrybucji zapewnia naszym klientom na całym świecie kompetentne doradztwo i indywidualną obsługę. Wykonane przez WIKA Rozwój i produkcja na najwyższym poziomie technicznym w naszych nowoczesnych zakładach produkcyjnych (Niemcy, Brazylia, Chiny, Indie, Kanada, Polska, Szwajcaria, Afryka Południowa i USA) jest najlepszą gwarancją naszej elastyczności. Automatyczne maszyny wkładowe SMD, automatyczne centra maszynowe CNC, roboty spawające, spawanie laserowe, napawanie, drukowanie termotransferowe czy produkcja cienkich warstw - wykorzystujemy wszystkie możliwości żeby osiągnąć ponadprzeciętne rezultaty. Końcowy wynik: ponad 43 miliony wysokiej jakości produktów dostarczanych rok w rok do ponad 100 krajów. Oznacza to, że 350 milionów przyrządów pomiarowych WIKA jest w użyciu na całym świecie. Certyfikowana jakość System zarządzania jakością jest certyfikowany zgodnie z ISO 9001:2001 od Procedury jakości i bezpieczeństwa naszej firmy spełniają normy stosowane w wielu krajach. 2

3 Linie produktowe WIKA Linie produktowe Program produkcyjny obejmuje następujące linie produktowe, które znajdują zastosowanie w różnych aplikacjach. Elektroniczny Pomiar Ciśnienia WIKA oferuje pełny zakres elektronicznych przyrządów do pomiaru ciśnienia: czujniki ciśnienia, przełączniki, przetworniki do pomiaru ciśnienia przyrządu, ciśnienia absolutnego i różnicowego. Nasze przyrządy pomiarowe są dostępne w zakresach mbar do bar. Są wyposażone w standaryzowane sygnały prądowe lub napięciowe (także iskrobezpieczne lub z ochroną płomieniową zgodnie z ATEX), interfejsy i protokoły dla różnych typów magistrali. Niezależnie od tego, czy jest to czujnik ceramiczny, metalowy, cienkowarstwowy czy piezorezystancyjny, WIKA jest jedynym producentem na świecie, który oferuje pełny zakres czołowych technologii czujników we własnym zakresie. Mechatroniczny Pomiar Ciśnienia Jako rezultat prawie nieograniczonych opcji dla różnych kombinacji mechanicznych i elektrycznych przyłączy, możliwy jest szeroki zakres wariantów przyrządów. Dla tych przyrządów dostępne są różne cyfrowe i analogowe sygnały wyjściowe. W naszych urządzeniach pomiarowych stosujemy najnowsze sensory wielokrotnie sprawdzone w aplikacjach motoryzacyjnych. Nie podsiadają elementów mechanicznych dzięki czemu znacznie została wydłużona ich żywotność. Mechaniczny Pomiar Ciśnienia Przyrządy wskazujące do pomiaru nadciśnienia, ciśnienia absolutnego oraz różnicowego, wyposażone w system pomiarowy w postaci rurki Bourdona, membrany bądź puszki, sprawdziły się w działaniu miliony razy. Przyrządy te, stosowane w zakresie ciśnień od 0 0,5 mbar do bar charakteryzują się dokładnością do 0,1 %. Separatory membranowe Separatory membranowe WIKA docenianie są i rozpoznawane na międzynarodowym rynku jako urządzenia umożliwiające adaptację manometrów, przetworników ciśnienia itp. do ekstremalnie trudnych operacji pomiarowych. Dzięki separatorom membranowym instrumenty pomiarowe mogą mierzyć ciśnienie mediów bardzo gorących, jak również agresywnych chemicznie, ściernych, gęstych oraz toksycznych. Elektryczny Pomiar Temperatury Zakres naszych przyrządów obejmuje termoogniwa, termometry rezystancyjne, analogowe i cyfrowe przetworniki temperatury, wskaźniki cyfrowe, sterowniki oraz urządzenia kalibrujące do stosowania w zakresie temperatur od -200 C do C. Mechatroniczny Pomiar Temperatury W wyniku integracji kontaktów przełączających i sygnałów wyjściowych z mechanicznymi przyrządami do pomiaru temperatury, możemy zaoferować szeroką różnorodność połączonych urządzeń. Z kontaktami przełączającymi pozycja wskazówki uruchamia zmianę. Elektryczne sygnały wyjściowe są rozwiązane poprzez dodatkowy, niezależny obwód sensora (termometr rezystancyjny lub termopara). Mechaniczny Pomiar Temperatury Nasze przyrządy mechaniczne do pomiaru temperatury działają na zasadzie bimetalu lub pobudzenia gazu i mogą być stosowane w zakresie temperatur -200 C do +700 C. Pomiar Poziomu WIKA posiada szeroki zakres urządzeń do pomiaru poziomu dostępnych dla temperatur do 450 C, gęstości od 400 kg/m³ i zakresu ciśnienia do 420 bar. Obejmują one zarówno produkty standardowe, jak i niestandardowe. Technologia Kalibracji WIKA oferuje szeroki zakres przyrządów kalibracyjnych do pomiaru ciśnienia i temperatury. Co więcej, w ramach usług WIKA, kalibrowany jest w naszych laboratoriach DKD/ DAkkS dowolny rodzaj elektronicznych i mechanicznych przyrządów do pomiaru ciśnienia i temperatury. Dostępne są przeglądy wszystkich linii produktowych i mogą być dostarczone na Państwa życzenie. 3

4 Grupa produktów air2guide Air2guide - nowa grupa przyrządów pomiarowych do wentylacji i klimatyzacji (VAC) WIKA wprowadza na rynek nową gamę produktów, która powstała w wyniku kompleksowej ocenie rynku oraz potrzebach naszych klientów. Oferta skierowana jest głównie do producentów i serwisów systemów wentylacji, klimatyzacji i instalacjach grzewczych, które są montowane zgodne z normą VAC dotyczącą monitoringu filtrów. Przyrządy dostępne są we wszystkich rozmiarach i zakresach pomiarowych: standardowe zakresy pomiarowe stosowane do monitoringu filtrów do Pa. Dodatkowo dostępne są również zakresy ujemne Pa i Pa. Dwa urządzenia, manometr różnicowy i manometr różnicowy z analogowym sygnałem wyjściowym mają identyczną konstrukcję i oferują następujące zalety: prosty montaż i demontaż oszczędność czasu montażu do 50 % w porównaniu do modeli tradycyjnych nowoczesne konstrukcje, zoptymalizowany sposób pakowania jakość dostaw na wysokim poziomie Dzięki grupie produktowej air2guide firma WIKA oferuje pełen asortyment produktów do monitorowania filtrów i wentylatorów systemów klimatyzacyjnych. Asortyment obejmuje manometry różnicowe (mechaniczne i elektryczne) do monitoringu filtrów, różnicowe manometry naczyniowe z pochyłą rurką, różnicowe przełączniki ciśnienia, różnicowe przetworniki ciśnienia, które głównie wykorzystywane są do monitoringu wentylatorów i dmuchaw, jak również kanałowe - zanurzeniowe czujniki temperatury i kanałowe czujniki wilgotności i temperatury do pomiaru temperatury i wilgotności względnej w systemach grzewczych, wentylacyjnych i klimatyzacyjnych. Asortyment uzupełniają czujniki jakości powietrza, które wykorzystywane są do pomiaru jakości powietrza. 4

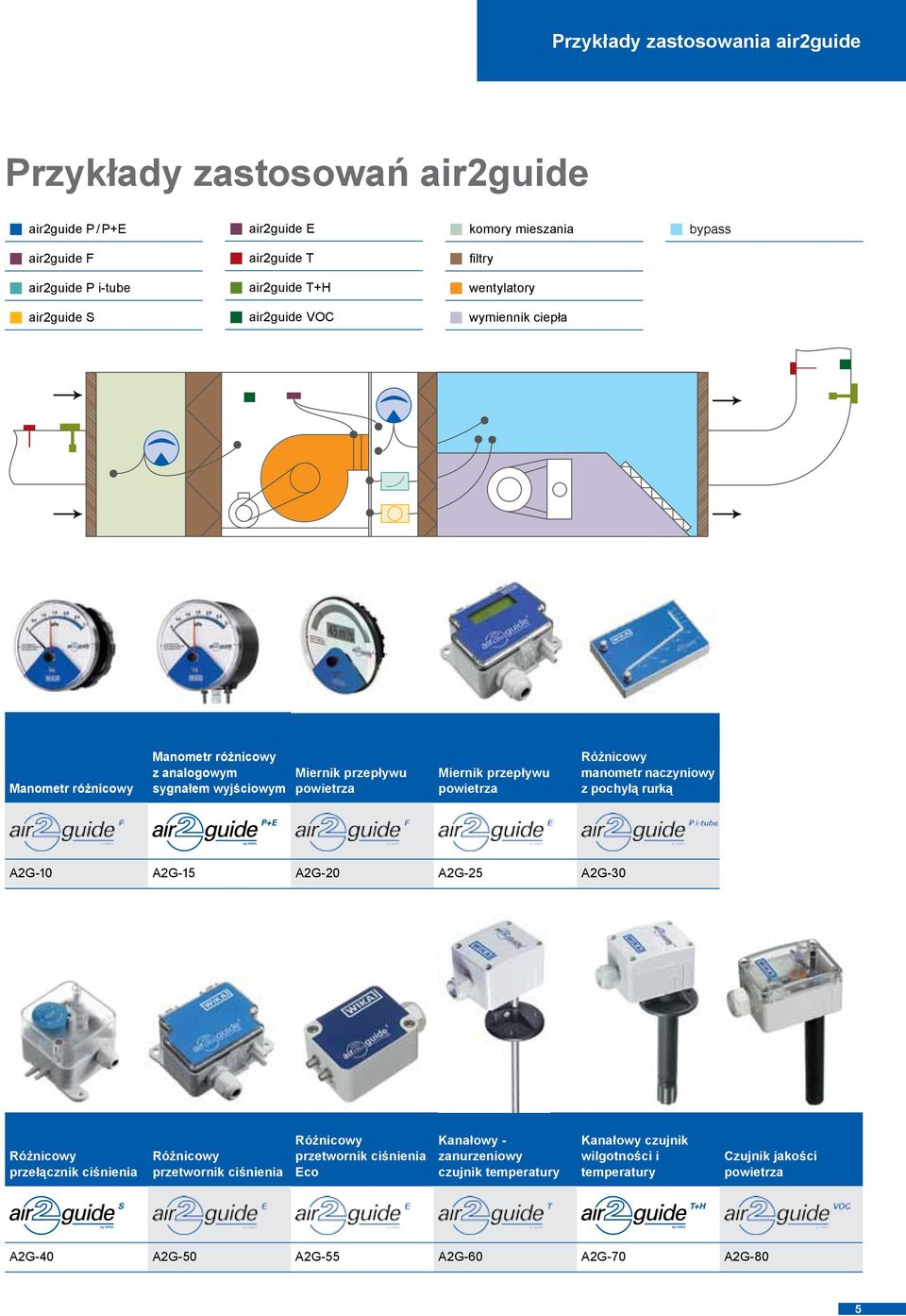

5 Przykłady zastosowania air2guide Przykłady zastosowań air2guide air2guide P / P+E air2guide E komory mieszania bypass air2guide F air2guide T filtry air2guide P i-tube air2guide T+H wentylatory air2guide S air2guide VOC wymiennik ciepła Manometr różnicowy Manometr różnicowy z analogowym sygnałem wyjściowym Miernik przepływu powietrza Miernik przepływu powietrza Różnicowy manometr naczyniowy z pochyłą rurką A2G-10 A2G-15 A2G-20 A2G-25 A2G-30 Różnicowy przełącznik ciśnienia Różnicowy przetwornik ciśnienia Różnicowy przetwornik ciśnienia Eco Kanałowy - zanurzeniowy czujnik temperatury Kanałowy czujnik wilgotności i temperatury Czujnik jakości powietrza A2G-40 A2G-50 A2G-55 A2G-60 A2G-70 A2G-80 5

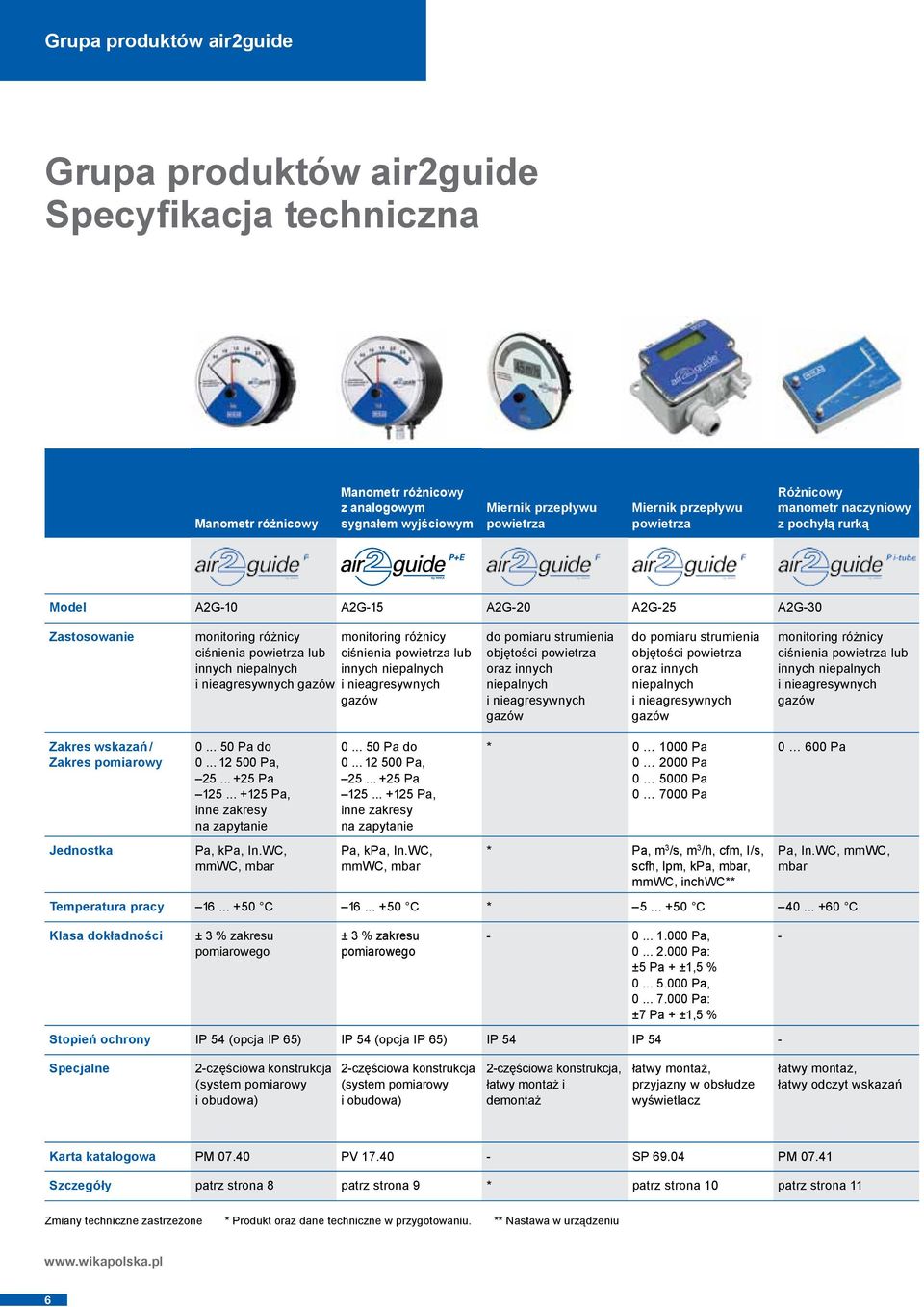

6 Grupa produktów air2guide Grupa produktów air2guide Specyfikacja techniczna Manometr różnicowy Manometr różnicowy z analogowym sygnałem wyjściowym Miernik przepływu powietrza Miernik przepływu powietrza Różnicowy manometr naczyniowy z pochyłą rurką Model A2G-10 A2G-15 A2G-20 A2G-25 A2G-30 monitoring różnicy monitoring różnicy ciśnienia powietrza lub ciśnienia powietrza lub innych niepalnych innych niepalnych i nieagresywnych gazów i nieagresywnych gazów do pomiaru strumienia objętości powietrza oraz innych niepalnych i nieagresywnych gazów do pomiaru strumienia objętości powietrza oraz innych niepalnych i nieagresywnych gazów monitoring różnicy ciśnienia powietrza lub innych niepalnych i nieagresywnych gazów Zakres wskazań / Zakres pomiarowy Jednostka Pa do Pa, Pa Pa, inne zakresy na zapytanie Pa, kpa, In.WC, mmwc, mbar Pa do Pa, Pa Pa, inne zakresy na zapytanie Pa, kpa, In.WC, mmwc, mbar * Pa Pa Pa Pa * Pa, m 3 /s, m 3 /h, cfm, l/s, scfh, lpm, kpa, mbar, mmwc, inchwc** Pa Pa, In.WC, mmwc, mbar Temperatura pracy C C * C C Klasa dokładności ± 3 % zakresu pomiarowego ± 3 % zakresu pomiarowego Pa, Pa: ±5 Pa + ±1,5 % Pa, Pa: ±7 Pa + ±1,5 % Stopień ochrony IP 54 (opcja IP 65) IP 54 (opcja IP 65) IP 54 IP Specjalne 2-częściowa konstrukcja (system pomiarowy i obudowa) 2-częściowa konstrukcja (system pomiarowy i obudowa) 2-częściowa konstrukcja, łatwy montaż i demontaż łatwy montaż, przyjazny w obsłudze wyświetlacz łatwy montaż, łatwy odczyt wskazań Karta katalogowa PM PV SP PM Szczegóły patrz strona 8 patrz strona 9 * patrz strona 10 patrz strona 11 Zmiany techniczne zastrzeżone * Produkt oraz dane techniczne w przygotowaniu. ** Nastawa w urządzeniu 6

7 Grupa produktów air2guide Różnicowy przełącznik ciśnienia Różnicowy przetwornik ciśnienia Różnicowy przetwornik ciśnienia Eco Kanałowy - zanurzeniowy czujnik temperatury Kanałowy czujnik wilgotności i temperatury Czujnik jakości powietrza A2G-40 A2G-50 A2G-55 A2G-60 A2G-70 A2G-80 monitoring różnicy monitoring różnicy ciśnienia powietrza lub ciśnienia powietrza lub innych niepalnych innych niepalnych i nieagresywnych gazów i nieagresywnych gazów monitoring różnicy ciśnienia powietrza lub innych niepalnych i nieagresywnych gazów do pomiaru temperatury w układach grzewczych, wentylacyjnych i klimatyzacyjnych do pomiaru względnej wilgotności i temperatury mediów gazowych w układach grzewczych oraz klimatyzacyjnych do pomiaru jakości powietrza w pomieszczeniu. Każdy większy sygnał wyjściowy na czujnik ( V), oznacza gorszą jakość powietrza Pa do Pa Pa do Pa Pa do Pa standard: C wysoka temperatura: C wilgotność: % rf temp.: C ppm CO2 czujnik VOC = lotne związki organiczne ppm CO2 równoważne Pa, In.WC, mmwc, mbar Pa, In.WC, mmwc, mbar Pa, In.WC, mmwc, mbar C C sygnał wyjściowy V, obciążenie min. 10 kω ppm CO2 równoważne C C C C dolna granica: 5 50 Pa górna granica: Pa ±1,5 % ± 5 % ±1 % zakresu pomiarowego ± 3 % między % rf, temperatura ± 1 % zakresu pomiarowego - IP 54 IP 54 IP 65 IP 65 główka IP 65 IP 42 solidna obudowa, łatwy montaż solidna obudowa, łatwy montaż alternatywa cenowa dla modelu A2G-50 łatwa instalacja, bezpośredni montaż do procesu łatwa instalacja, bezpośredni montaż do procesu łatwa instalacja SP SP SP TE SP SP patrz strona 12 patrz strona 13 patrz strona 14 patrz strona 15 patrz strona 16 patrz strona 17 Zmiany techniczne zastrzeżone 7

8 air2guide P Manometr różnicowy Model A2G-10 Monitoring różnicy ciśnienia powietrza lub innych niepalnych i nieagresywnych gazów Monitorowanie wentylatorów i dmuchaw Monitorowanie różnicy ciśnienia w filtrach Monitorowanie nadciśnienia w pomieszczeniach czystych Specjalne właściwości Prosty montaż i demontaż Mechaniczne i elektryczne przyrządy o identycznym wyglądzie Konstrukcja dwuczęściowa (element pomiarowy i obudowa) Dostępne standardowe akcesoria Zintegrowany element uszczelniający do montażu w kanałach powietrznych Dane techniczne air2guide P Rozmiar nominalny Klasa dokładności Zakres wskazań/ zakres pomiarowy in.wc, mmwc i mbar Air2guide P - manometry różnicowe przeznaczone są do pomiaru podciśnienia, nadciśnienia oraz ciśnienia różnicowego w zakresie od 250 do 6000 Pa. Zaletą air2guide jest dwuczęściowa konstrukcja urządzenia. Konstrukcja ta umożliwia łatwy i szybki montaż bez użycia narzędzi. Element pomiarowy i obudowa nie są ze sobą połączone, dzięki czemu w przypadku naprawy może być wymieniony tylko uszkodzony element g oszczędność po stronie klienta 110 mm ± 3 % zakresu wskazań Dopuszczalna temperatura otoczenia: C medium : C Stopień ochrony IP 54 (opcjonalnie IP 65) Przyłącze procesowe Membrana oddzielająca Mechanizm Podzielnia Wskazówka Pa do Pa / Pa do Pa, inne zakresy na zapytanie, dostępne również jednostki: kpa, G ⅛ wew. silikon transmisja bezkontaktowa aluminium Montaż panelowy i naścienny Szyba Obudowa Standardowe akcesoria Zmiany techniczne zastrzeżone makrolon 3 śruby mocujące / przyłącze proste lub kątowe G 1/8 dla Ø wew. 4 mm lub 6 mm / inne akcesoria patrz strona 15 Karta katalogowa PM

9 air2guide P+E Manometr różnicowy z analogowym sygnałem wyjściowym Model A2G-15 Monitoring różnicy ciśnienia powietrza lub innych niepalnych i nieagresywnych gazów Monitorowanie wentylatorów i dmuchaw Monitorowanie różnicy ciśnienia w filtrach Monitorowanie nadciśnienia w pomieszczeniach czystych Specjalne właściwości Prosty montaż i demontaż Sygnał wyjściowy 4 20 ma, 2-przewodowy lub 0 10 V, 3-przewodowy Wymiary takie jak w konstrukcji mechanicznej Konstrukcja dwuczęściowa (element pomiarowy i obudowa) Zintegrowany element uszczelniający do montażu w kanałach powietrznych Montaż panelowy i naścienny Dane techniczne air2guide P+E Rozmiar nominalny Klasa dokładności Zakres wskazań/ zakres pomiarowy in.wc, mmwc i mbar Air2guide P+E posiada obok analogowego wskazania również analogowy sygnał wyjściowy. Air2guide P+E dostępny jest z sygnałem wyściowym 2-przewodowym (4 20 ma) lub 3-przewodowym (0 10 V). Stosowany jest tam, gdzie obok wskazania lokalnego dodatkowo odbywa się ciągłe przetwarzanie, pozyskiwanie i rejestracja danych lub używany jest jako sygnał sterujący dla układów klimatyzacji i wentylacji. Konstrukcja urządzenia umożliwia łatwy i szybki montaż bez użycia narzędzi. Element pomiarowy i obudowa nie są ze sobą połączone, dzięki czemu w przypadku naprawy może być wymieniony tylko uszkodzony element g oszczędność po stronie klienta 110 mm ± 3% zakresu wskazań Dopuszczalna temperatura otoczenia: C medium: C Stopień ochrony IP 54 (opcjonalnie IP 64) Przyłącze procesowe Membrana oddzielająca System pomiarowy Podzielna Wskazówka Szyba Obudowa Sygnał wyjściowy Pa do Pa / Pa do Pa, inne zakresy na zapytanie, dostępne również jednostki: kpa, G 1/8 wew. silikon transmisja bezkontaktowa aluminium makrolon 4 20 ma, 2-przewodowe lub 0 10 V, 3-przewodowe Zasilanie UB Przyłącze elektryczne V DC złącze zaciskowe M12 Karta katalogowa PV Standardowe akcesoria złącze zaciskowe M12, 3 śruby mocujące/przyłącze proste lub kątowe G 1/8 dla Ø wew. 4 mm lub 6 mm / inne akcesoria patrz strona 15 Zmiany techniczne zastrzeżone 9

10 air2guide F Miernik przepływu powietrza Model A2G-25 Do pomiaru przepływu powietrza w kanałach powietrznych i innych niepalnych i nieagresywnych gazów Do pracy wentylatorów/ wentylatory różnych dostawców Air2guide F (miernik przepływu powietrza) stosowany jest do pomiaru całkowitego zużycia powietrza przez zakład oraz poszczególne jednostki produkcyjne. Air2guide F mierzy przepływ powierza do m 3 /h. Specjalne właściwości Prosty montaż Przyjazny w obsłudze panel Czytelny wyświetlacz LCD Kompensacja temperatury Kompaktowa i wytrzymała konstrukcja Dostępne standardowe akcesoria Dane techniczne air2guide F Klasa dokładności Pa: ± 5 Pa + ± 1,5 % zakresu wskazań Pa: ± 5 Pa + ± 1,5 % zakresu wskazań Pa: ± 7 Pa + ± 1,5 % zakresu wskazań Pa: ± 7 Pa + ± 1,5 % zakresu wskazań Zakres pomiarowy/ zakres wskazań Dopuszczalna temperatura otoczenia: C medium: C Stopień ochrony IP Pa / Pa / Pa / Pa Sygnał wyjściowy V OUT 0 10 V DC, obciążenie R min. 1 kω liniowa nastawa sygnału P OUT 0 10 V DC, obciążenie R min. 1 kω liniowa nastawa sygnału Napięcie zasilania 24 V AC lub 24 V DC ± 10 % Waga Element pomiarowy Obudowa 150 g czujnik piezorezystancyjny (ABS) Przyłącze elektryczne dławik PGM16, zaciski śrubowe max. 1,5 mm 2 Sposób montażu naścienny Standardowe akcesoria 2 śruby mocujące, 2 plastikowe zączki kanałowe, 2 m wąż z PVC (średnica wewnętrzna 4 mm) Zmiany techniczne zastrzeżone Karta katalogowa SP

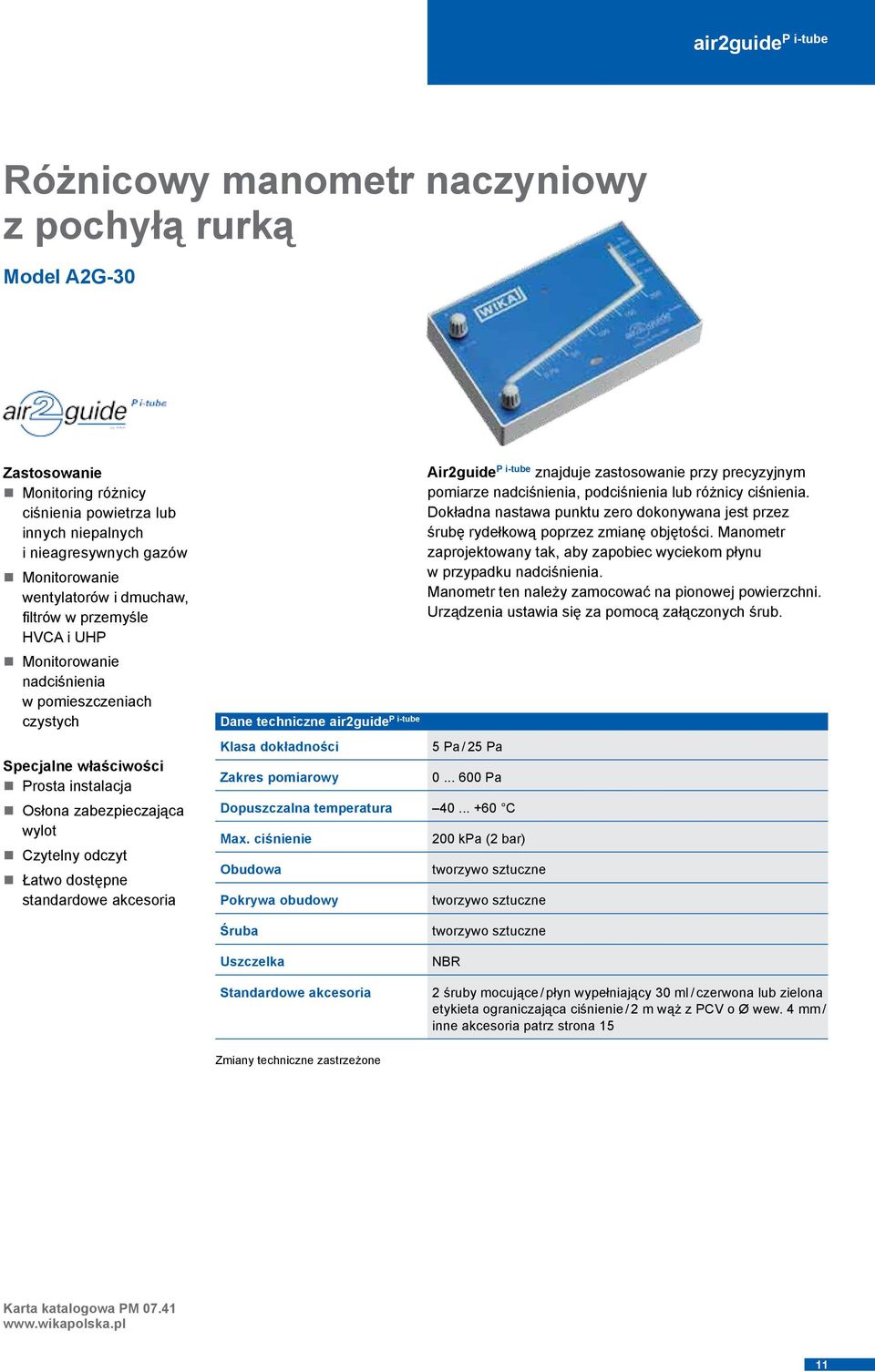

11 air2guide P i-tube Różnicowy manometr naczyniowy z pochyłą rurką Model A2G-30 Monitoring różnicy ciśnienia powietrza lub innych niepalnych i nieagresywnych gazów Monitorowanie wentylatorów i dmuchaw, filtrów w przemyśle HVCA i UHP Monitorowanie nadciśnienia w pomieszczeniach czystych Specjalne właściwości Prosta instalacja Osłona zabezpieczająca wylot Czytelny odczyt Łatwo dostępne standardowe akcesoria Dane techniczne air2guide P i-tube Klasa dokładności Zakres pomiarowy Air2guide P i-tube znajduje zastosowanie przy precyzyjnym pomiarze nadciśnienia, podciśnienia lub różnicy ciśnienia. Dokładna nastawa punktu zero dokonywana jest przez śrubę rydełkową poprzez zmianę objętości. Manometr zaprojektowany tak, aby zapobiec wyciekom płynu w przypadku nadciśnienia. Manometr ten należy zamocować na pionowej powierzchni. Urządzenia ustawia się za pomocą załączonych śrub. 5 Pa / 25 Pa Pa Dopuszczalna temperatura C Max. ciśnienie Obudowa Pokrywa obudowy 200 kpa (2 bar) Śruba Uszczelka Standardowe akcesoria NBR 2 śruby mocujące / płyn wypełniający 30 ml / czerwona lub zielona etykieta ograniczająca ciśnienie / 2 m wąż z PCV o Ø wew. 4 mm / inne akcesoria patrz strona 15 Zmiany techniczne zastrzeżone Karta katalogowa PM

12 air2guide S Różnicowy przełącznik ciśnienia Model A2G-40 Monitoring różnicy ciśnienia powietrza lub innych niepalnych i nieagresywnych gazów Monitorowanie filtrów powietrza, dmuchaw, przemysłowych układów zimnego powietrza, przepływu w kanałach powietrznych Monitorowanie nadciśnienia w pomieszczeniach czystych i laboratoriach Specjalne właściwości Łatwy montaż i demontaż Wytrzymała obudowa Wysoka niezawodność Dostępne standardowe akcesoria Air2guide S nastawny różnicowy przełącznik ciśnienia do kontroli podciśnienia, nadciśnienia i różnicy ciśnień powietrza oraz niepalnych i nieagresywnych gazów. Korek pokrętła, który znajduje się na obudowie umożliwia łatwą nastawę punktu przełączeniowego na miejscu. Dostępne są dwa punkty przełączeniowe: rozłącz i załącz. Dane techniczne air2guide S Klasa dokładności Dolna granica Górna granica i punkt przełączania Pa ± 5 Pa... ± 20 Pa Pa ± 5 Pa... ± 30 Pa Pa ± 5 Pa... ± 30 Pa Pa ± 5 Pa... ± 30 Pa Pa ± 10 Pa... ± 50 Pa Pa ± 50 Pa... ± 200 Pa Przełączanie różnicy Pa Zakres wskazań/ Pa / Pa / Pa / Pa / zakres pomiarowy Pa / Pa Dopuszczalna temperatura otoczenia: C medium: C Stopień ochrony IP 54 Moc załączania Waga Membrana Obudowa Szyba Uszczelka 2A / 250 VAC 150 g silikon poliwęglanowa Przyłącze elektryczne dławik PG M16, zaciski śrubowe max. 1,5 mm 2 Sposób montażu naścienny Karta katalogowa SP Standardowe akcesoria 2 śruby mocujące / 2 plastikowe złączki kanałowe / 2 m wąż z PVC o Ø wew. 4 mm / inne akcesoria patrz strona 15 Zmiany techniczne zastrzeżone 12

13 air2guide E Przetwornik różnicowy Model A2G-50 Monitoring różnicy ciśnienia powietrza lub innych niepalnych i nieagresywnych gazów Monitorowanie filtrów powietrza, dmuchaw, przemysłowych układów zimnego powietrza, przepływu w kanałach powietrznych Monitorowanie nadciśnienia w pomieszczeniach czystych i laboratoriach Specjalne właściwości Łatwy montaż i demontaż Wysoka niezawodność Nastawny czas odpowiedzi Nastawa punktu zero Kompaktowa i wytrzymała konstrukcja Dostępne standardowe akcesoria Cztery zakresy pomiarowe nastawiane w urządzeniu za pomocą zworków Dwa sygnały wyjściowe w jednym urządzeniu Dane techniczne air2guide E Klasa dokładności ± 1,5% Air2guide E elektroniczny przetwornik różnicowy. Kompaktowy przetwornik różnicowy oferuje wyjątkową wydajność i wysoką jakość przy atrakcyjnej cenie. Air2guide E charakteryzuje się prostą obsługą łatwy montaż i nastawa punktu zero. Zakres pomiarowy nastawny poprzez zworki wewnątrz obudowy Zakres wskazań/ Pa * Pa * Pa * Zakres pomiarowy Pa ** Pa ** Pa ** Pa ** Pa ** Pa ** Pa ** Cztery zakresy pomiarowe w urządzeniu wybierane poprzez zworki * standard ** zworki Dopuszczalna temperatura otoczenia: C medium: C Stopień ochrony IP 54 Sygnał wyjściowy Napięcie zasilania UB Waga Element pomiarowy Obudowa 0 10 VDC, 3-przewodowe / 4 20 ma, 2-przewodowe 24 V AC lub 24 V DC 150 g element piezorezystancyjny Przyłącze elektryczne dławik PG M16, zaciski śrubowe max. 1,5 mm 2 Sposób montażu naścienny Standardowe akcesoria 2 śruby mocujące / 2 plastikowe złączki kanałowe / 2 m wąż z PVC o Ø wew. 4 mm / inne akcesoria patrz strona 15 Zmiany techniczne zastrzeżone Karta katalogowa SP

14 air2guide E Różnicowy przetwornik ciśnienia Eco Model A2G-55 Monitoring ciśnienia różnicowego powietrza oraz innych niepalnych i nieagresywnych gazów Monitorowanie filtrów powietrza, dmuchaw, przemysłowych układów zimnego powietrza, przepływu w kanałach powietrznych Elektroniczny przetwornik różnicy ciśnienia air2guide E oparty jest na piezorezystancyjnym elemencie pomiarowym. Kompaktowy różnicowy przetwornik ciśnienia model A2G-55 jest ekonomiczną wersją standardowego przetwornika. Został on wyposażony tylko w podstawowe funkcje. Jednakże urządzenie to charakteryzuje się precyzją, wysoką jakością oraz łatwą obsługą. Dedykowany jest tylko do pomiaru względnego ciśnienia różnicowego. Specjalne właściwości Łatwy montaż i demontaż Bezobsługowy Bez standardowych akcesoriów Sygnał wyjściowy V Kompaktowa i wytrzymała konstrukcja Dane techniczne air2guide E Klasa dokładności ± 5% Zakres wskazań/ Pa / Pa / Pa / Pa / Zakres pomiarowy Pa / Pa / Pa / Pa Dopuszczalna temperatura otoczenie: C medium: C Stopień ochrony IP 65 Sygnał wyjściowy 0 10 V (opcjonalnie 4 20 ma) Napięcie Waga Element pomiarowy Obudowa VDC 250 g element piezorezystancyjny Przyłącze elektryczne dławik PG M16, zaciski śrubowe max. 1,5 mm 2 Sposób montażu prostopadły montaż naścienny Zmiany techniczne zastrzeżone Karta katalogowa SP

15 air2guide T Kanałowy - zanurzeniowy czujnik temperatury Model A2G-60 Do pomiaru temperatury mediów gazowych w układach grzewczych, wentylacyjnych i klimatyzacyjnych Zaprojektowany do podłączenia do systemów sterowania i monitoringu Po zamontowaniu w otworze termicznym, jest odpowiedni do pomiaru mediów płynnych ( np. w rurze) Specjalne właściwości Prosty montaż Montaż kołnierzowy Kompaktowy i wytrzymały Montaż bezpośredno do procesu Dane techniczne air2guide T Zakres wskazań Kanałowy - zanurzeniowy czujnik temperatury air2guide T może być wyposażony w dwa sensory Pt1000 lub Ni1000. Znajduje zastosowanie przy układach grzewczych, wentylacyjnych, klimatyzacyjnych. Opcjonalnie dostępny jest z przetwornikiem z sygnałem wyjściowym (TRV) lub 4 20 ma (TRA). Czujniki temperatury wykonane są z wysokogatunkowego materiału i zgodnie z najnowszymi standardami. W celu ochrony przed wilgocią i uszkodzeniami mechanicznymi sensora zastosowana jest ochrona SI. czujnik temperatury pasywny / Pt1000 i Ni1000 standardowy: C wersja na wysokie temperatury: C przetwornik aktywny (TRV/TRA) C standardowy zakres temperatury C nastawa poprzez zworki C nastawa poprzez zworki C nastawa poprzez zworki C nastawa poprzez zworki C nastawa poprzez zworki Sygnał wyjściowy przetwornika TRV V, min. obciążenie 5 kω, złącze zaciskowe, 3-pinowe (3-przewodowe), lub TRA ma (2-przewodowe) Zużycie mocy Klasa dokładności Dopuszczalna temperatura typ 0,35 W / 0,82 VA ± 1% zakresu pomiarowego główki przyłączeniowej C pasywna (Pt1000 i Ni1000) C aktywna TRV i TRA) czujnika standardowa: C wersja na wysoką temperaturę: C Materiał czujnika stal nierdzewna Stopień ochrony IP 65 Karta katalogowa TE Długość zanurzeniowa L Przyłącze elektryczne Waga 192 mm / Ø = 7 mm, inne długości na zapytanie dławik PG M g 15

16 air2guide T+H Kanałowy czujnik wilgotności i temperatury Model A2G-70 Do pomiaru względnej wilgotności i temperatury mediów gazowych w układach grzewczych, chłodniczych oraz klimatyzacyjnych Zaprojektowany do podłączenia do systemów sterowania i monitorowania Pomiar wilgotności względnej i temperatury medium staje się coraz bardziej istotny w systemach kontroli. Kontrola wilgotności i temperatury wykorzystywana jest w technologii klimatyzacji i wentylacji. Ten pomiar określa wilgotność względną i temperaturę powietrza atmosferycznego lub powietrza w kanale poprzez zastosowanie czujników pojemnościowych ze zintegrowanym pomiarem temperatury. Sygnał wyjściowy wykorzystywany jest do dalszego przetwarzania. Element sensora jest chroniony przez filtr krzemowy. Specjalne właściwości Prosty montaż Kompaktowy i wytrzymały Montaż bezpośredni do procesu Montaż kołnierzowy Dane techniczne air2guide T+H Napięcie zasilania 15 do 24 VDC / 24 AC ±10 % Zakres pomiarowy wilgotność: % rf (zakres pracy %) temperatura: C Wyjście przetwornika Zużycie mocy wilgotność: VDC, obciążenie: min. 5 kohm temperatura: VDC, obciążenie: min. 5 kohm 0,5 W / 1,7 VA opcja } ma Klasa dokładności wilgotność: ±3% między % RH temperatura: ±1% zakresu pomiarowego Dopuszczalna temperatura temperatura otoczenia: C wilgotność: max. 60 C Stopień ochrony główka przyłączeniowa IP 65 Długość zanurzeniowa L Przyłącze elektryczne 130 mm, inne długości na zapytanie dławik PG M16 Złącze zaciskowe zaciski śrubowe max. 1,5 mm 2 Czujnik PVC, czarny Element filtra stal nierdzewna, wielkość siatki 80 µm Główka przyłączeniowa PA6, biała Karta katalogowa TE

17 air2guide VOC Czujnik jakości powietrza Model A2G-80 Pomiar jakości powietrza w pomieszczeniu. Każda większa wartość sygnału wyjściowego ( V), oznacza gorszą jakość powietrza Czujnik mieszanego gazu wykrywa gaz i utlenianie oparów takich jak zapach ciała, dym tytoniowy, parowanie materiałów ( meble, wykładziny, farby, kleje itp.) W zastosowaniach, w których jakość powietrza ma znaczenie zasadnicze np. budynki, biura, klasy szkolne, kuchnie itp. Dane techniczne air2guide VOC Napięcie zasilania Sygnał wyjściowy Czas nagrzania Dopuszczalna temperatura Zakres wilgotności Air2guide VOC mierzy ilość lotnych środków organicznych w powietrzu. VOC, lotne związki organiczne, jest zbiorową nazwą substancji organicznych, gazów i pary, znajdujących się w powietrzu. VOC obejmuje zapach i smak, dym tytoniowy, chemikalnia, rozpuszczalniki, produkty reakcji utleniania. Air2guide VOC jest czułym, ekonomicznym sensorem do pomiaru jakości powietrza. Moduł ten wykorzystuje technologię półprzewodnikowych tlenków mikrometalicznych (MOS) do wykrywania różnego rodzaju lotnych związków organicznych w bezpośredniej proporcji do ilości CO 2 w powietrzu. 1,2 W / 2,2 VA V, min. obciążenie 10 kω 30 minut Stopień ochrony IP 42 otoczenia: C, max. 85 % rf, nie kondensująca Specjalne właściwości Punkt nastawy dla wymaganej jakości powietrza może być określony podczas instalacji Niskie zużycie mocy zmniejszające koszty energii Waga Zmiany techniczne zastrzeżone 150 g karta katalogowa SP

18 Akcesoria air2guide Akcesoria air2guide Opis Model Specyfikacja Kod modelu 1 Obudowa do montażu air2guide P panelowego air2guide P+E Obudowa do montażu air2guide P naściennego air2guide P+E Obejma air2guide P / P+E Adapter obejmy air2guide P / P+E odpowiednie do obejmy Plastikowe złączki kanałowe air2guide P / P+E air2guide P i-tube / S / E 4 mm air2guide P / P+E air2guide P i-tube / S / E 6 mm Złączki gwintowe z przyłączem air2guide P / P+E złączka prosta Ø 4 mm choinkowym złączka prosta Ø 6 mm złączka kątowa Ø 4 mm złączka kątowa Ø 6 mm komplet: 2 złączka kątowa i 2 złączka prosta 4 mm komplet: 2 złączka kątowa i 2 złączka prosta 6 mm komplet: 2 złączka kątowa 4 mm i 2 złączka kątowa komplet: 2 złączka prosta 4 mm i 2 złączka prosta złączka prosta Ø 4 mm i dławik złączka prosta Ø 6 mm i dławik złączka kątowa Ø 4 mm i dławik złączka kątowa Ø 6 mm i dławik Dławik PG M12 air2guide P+E Złączka air2guide P / P+E gwint G ⅛ dla rury 6,35 mm / 1/ Przyłącze do węża air2guide P / P+E gwint G ⅛ dla węża o średnicy wew. = 4 mm 7 mm

19 Akcesoria air2guide Opis Model Specyfikacja Kod modelu 10 Wąż pomiarowy air2guide P / P+E air2guide P i-tube / S / E wąż z PVC Ø 4 mm / Ø 25 m air2guide P / P+E wąż z PVC Ø 6 mm / Ø 25 m air2guide P / P+E / F air2guide P i-tube / S / E air2guide T / T+H / VOC wąż silikonowy Ø 4 mm / Ø 25 m air2guide P / P+E wąż silikonowy Ø 6 mm / Ø 25 m Śruby mocujące air2guide P / P+E poziome 4, air2guide P i-tube 4,8 50 ST VZN air2guide S / E 3,9 19 ST VZN Kołnierz montażowy air2guide T czarne air2guide T+H czarne Przyłącze kanałowe air2guide P / P+E dla rury 1/4, długość zanurzeniowa 100 mm dla rury 1/4, długość zanurzeniowa 150 mm dla rury 1/4, długość zanurzeniowa 200 mm przyłącze do węża, długość zanurzeniowa 100 mm przyłącze do węża, długość zanurzeniowa150 mm przyłącze do węża, długość zanurzeniowa 200 mm Wtyczka z kablem air2guide VOC wtyczka z kablem1 m air2guide VOC wtyczka z kablem 2 m Płyn 30 ml air2guide P i-tube czerwony 0,786 kg / dm Naklejka czerwono zielona air2guide P i-tube naklejka oznaczająca Osłona air2guide P / P+E dla air2guide w wersji panalowej
