1 Przegląd produktów Mechatroniczne Przyrządy do Pomiaru Temperatury

2 Part of your business Spis treści Linie produktowe WIKA 3 Termometry z elektrycznym sygnałem wyjściowym 4 Termometry z urządzeniem kontaktowym 5 Mechaniczne przełączniki temperatury 6 Akcesoria 7 W pełni zautomatyzowane procesy produkcji manometrów Osłony termometryczne 8 Możliwe połączenia z osłonami termometrycznimi 10 Specjalne produkty 11 Informacje techniczne 12 Dodatkowe produkty do pomiaru temperatury 14 WIKA na świecie 16 Nowoczesny magazyn wysokiego składowania zapewnia efektywny system logistyczny Zdolni do podjęcia każdego wyzwania Nasza wiedza Twoim sukcesem Wykonanie przez WIKA W ciągu ostatnich sześciu dekad marka WIKA stała się symbolem wyrafinowanych rozwiązań w dziedzinie przyrządów do pomiaru ciśnienia i temperatury. Nasze stale rosnące możliwości są podstawą wdrażania innowacyjnych technologii w postaci niezawodnych produktów i efektywnych rozwiązań systemowych. Swoją obecną wysoką pozycję na światowym rynku zawdzięczamy konsekwentnemu dostarczaniu produktów najwyższej jakości, którą wspiera 7000 pracowników firm grupy WIKA. Ponad 500 doświadczonych pracowników z obszaru dystrybucji zapewnia naszym klientom na całym świecie kompetentne doradztwo i indywidualną obsługę. Rozwój i produkcja na najwyższym poziomie technicznym w naszych nowoczesnych zakładach produkcyjnych (Niemcy, Brazylia, Chiny, Indie, Kanada, Polska, Szwajcaria, Afryka Południowa i USA) jest najlepszą gwarancją naszej elastyczności. Automatyczne maszyny wkładowe SMD, automatyczne centra maszynowe CNC, roboty spawające, spawanie laserowe, napawanie, drukowanie termotransferowe czy produkcja cienkich warstw - wykorzystujemy wszystkie możliwości żeby osiągnąć ponadprzeciętne rezultaty. Końcowy wynik: ponad 43 miliony wysokiej jakości produktów dostarczanych każdego roku do ponad 100 krajów. Oznacza to, że 350 milionów przyrządów pomiarowych WIKA jest w użyciu na całym świecie. Certyfikowana jakość System zarządzania jakością jest certyfikowany zgodnie z ISO 9001 od Procedury jakości i bezpieczeństwa naszej firmy spełniają normy stosowane w wielu krajach. Akredytowane laboratoria kalibracji DKD/DAkkS dla ciśnienia i temperatury 2

3 Linie produktowe WIKA Linie produktowe WIKA Program produkcyjny obejmuje następujące linie produktowe, które znajdują zastosowanie w różnych aplikacjach. Elektroniczny Pomiar Ciśnienia WIKA oferuje pełny zakres elektronicznych przyrządów do pomiaru ciśnienia: sensory ciśnieniowe, przełączniki i przetworniki ciśnienia do pomiaru ciśnienia względnego, absolutnego i różnicowego. Nasze przyrządy pomiarowe dostępne są w zakresach mbar do bar. Przyrządy te wyposażone są w standaryzowany sygnał wyjściowy prądowy lub napięciowy (także iskrobezpieczne lub z ochroną płomieniową zgodnie z ATEX), interfejsy i protokoły dla różnych technologii szynowych. Niezależnie czy to czujnik ceramiczny, tensometryczny czy piezorezystancyjny, WIKA jest wiodącym na świecie producentem, który oferuje pełny zakres najnowocześniejszych technologii czujników. Mechatroniczny Pomiar Ciśnienia Jako rezultat prawie nieograniczonych opcji dla różnych kombinacji mechanicznych i elektrycznych przyłączy, możliwy jest szeroki zakres wariantów przyrządów. Dla tych przyrządów dostępne są różne cyfrowe i analogowe sygnały wyjściowe. W naszych urządzeniach pomiarowych stosujemy najnowsze sensory wielokrotnie sprawdzone aplikacjach motoryzacyjnych. Nie podsiadają elementów mechanicznych dzięki czemu znacznie została wydłużona ich żywotność. Mechaniczny Pomiar Ciśnienia Przyrządy wskazujące do pomiaru nadciśnienia, ciśnienia absolutnego oraz różnicowego, wyposażone w system pomiarowy w postaci rurki Bourdona, membrany bądź puszki, sprawdziły się w działaniu miliony razy. Przyrządy te, stosowane w zakresie ciśnień od 0 0,5 mbar do bar charakteryzują się dokładnością do 0,1 %. Separatory membranowe Separatory membranowe WIKA docenianie są i rozpoznawane na międzynarodowym rynku jako urządzenia umożliwiające adaptację manometrów, przetworników ciśnienia itp. do ekstremalnie trudnych operacji pomiarowych. Dzięki separatorom membranowym instrumenty pomiarowe mogą mierzyć ciśnienie mediów bardzo gorących (-90 C C), jak również agresywnych chemicznie, ściernych, gęstych oraz toksycznych. Elektryczny Pomiar Temperatury Zakres naszych przyrządów obejmuje termoogniwa, czujniki rezystancyjne, analogowe i cyfrowe przetworniki temperatury, wskaźniki cyfrowe, sterowniki oraz urządzenia kalibrujące do stosowania w zakresie temperatur od -200 C do C. Mechatroniczny Pomiar Temperatury W wyniku integracji kontaktów przełączających i sygnałów wyjściowych z mechanicznymi przyrządami do pomiaru temperatury, możemy zaoferować szeroką różnorodność połączonych urządzeń. Elektryczne sygnały wyjściowe są rozwiązane poprzez dodatkowy, niezależny obwód sensora (czujnik rezystancyjny lub termopara). Mechaniczny Pomiar Temperatury Nasze przyrządy mechaniczne do pomiaru temperatury działają na zasadzie rozszerzalności termicznej metali lub pobudzenia gazu i mogą być stosowane w zakresie temperatur -200 C do +700 C. Pomiar poziomu WIKA posiada szeroki zakres urządzeń do pomiaru poziomu dostępnych dla temperatur do 450 C, gęstości od 400 kg/m³ i zakresu ciśnienia do 420 bar. Obejmują one zarówno produkty standardowe, jak i niestandandardowe. Technologia Kalibracji WIKA oferuje szeroki zakres przyrządów kalibracyjnych do pomiaru ciśnienia i temperatury. Co więcej, w ramach usług WIKA, kalibrowany jest w naszych laboratoriach DKD/DAkkS dowolny rodzaj elektronicznych i mechanicznych przyrządów do pomiaru ciśnienia i temperatury. Dostępne są przeglądy produktów wszystkich linii produktowych 3

4 Termometry z elektrycznym sygnałem wyjściowym Termometry z elektrycznym sygnałem wyjściowym 54 Twin-Temp termometr bimetaliczny z Pt100 TGT70 intellitherm termometr rozszerzalnościowy TGT73 intellitherm termometr gazowy Rozmiar nominalny: 63, 80, 100, 160 mm Zakres pomiarowy: do C zwilżanych: stal nierdzewna płynne wypełnienie max. do 250 C (obudowa i czujnik) Karta katalogowa: TV Rozmiar nominalny: 100 mm Zakres pomiarowy: do C zwilżanych: stal nierdzewna kapilara sygnał wyjściowy ma lub 0,5... 4,5 V inne przyłącza procesowe Karta katalogowa: TV Rozmiar nominalny: 100, 160 mm Zakres pomiarowy: do C zwilżanych: stal nierdzewna kapilara płynne wypełnienie (obudowa) sygnał wyjściowy ma lub V Karta katalogowa: TV Termomer gazowy, odporny na wibracje z termoelementem 76 Termometr gazowy z Pt100 Rozmiar nominalny: 100 mm Zakres pomiarowy: do C zwilżanych: stal nierdzewna płynne wypełnienie (obudowa) Karta katalogowa: TV Rozmiar nominalny: 100, 160 mm Zakres pomiarowy: do C zwilżanych: stal nierdzewna kapilara płynne wypełnienie (obudowa) z urządzeniem kontaktowym Karta katalogowa: TV

5 74-05 Termometry z urządzeniem kontaktowym Termometry z urządzeniem kontaktowym 55 z 8xx Termometr bimetaliczny, wersja ze stali nierdzewnej Rozmiar nominalny: 100, 160 mm Zakres pomiarowy: do C zwilżanych: stal nierdzewna płynne wypełnienie max. do 250 C (obudowa i czujnik) Karta katalogowa: TV z 8xx Termometr gazowy, wersja ze stali nierdzewnej 74 z 8xx Termometr gazowy do zastosowań sterylnych 70 mit 8xx Termometr rozszerzalnościowy z mikrostykami Rozmiar nominalny: 100, 160, 144 x 144 mm Zakres pomiarowy: do C zwilżanych: stal nierdzewna kapilara płynne wypełnienie (obudowa) Karta katalogowa: TV Rozmiar nominalny: 100 mm Zakres pomiarowy: do C zwilżanych: stal nierdzewna części zwilżane z elektropolerowaną powierzchnią płynne wypełnienie (obudowa) Karta katalogowa: TV Rozmiar nominalny: 100 mm Zakres pomiarowy: do C zwilżanych: stal nierdzewna różne wersje kontaktów Karta katalogowa: TV SC15 Kombistat z kontrolerem temperatury i mikroprzełącznikiem SW15 Kontroler temperatury bezpieczeństwa SB15 Termometr rozszerzalnościowy z mikrostykami Rozmiar nominalny: 60, 80, 100 mm Zakres pomiarowy: C zwilżanych: stop miedzi obudowa kwadratowa wersja stalowa, różne wersje kontaktów Karta katalogowa: TV Rozmiar nominalny: 60, 80 mm Zakres pomiarowy: C zwilżanych: stop miedzi obudowa kwadratowa wersja stalowa Karta katalogowa: TV Rozmiar nominalny: 60, 80 mm Zakres pomiarowy: C zwilżanych: stop miedzi obudowa kwadratowa wersja stalowa Karta katalogowa: TV Więcej informacji na stronie 5

6 Mechaniczne przełącznik temperatury Mechaniczne przełącznik temperatury Nasze wysokiej jakości przełączniki temperatury o odpornej konstrukcji ze stali nierdzewnej zostały stworzone specjalnie do zastosowań krytycznych. Posiadają certyfikat SIL 2 wg IEC dla bezpiecznych zastosowań (SIS). Przełączniki są odporne nawet na skrajne warunki środowiskowe i mogą być dostarczone z opcjonalnym sprzętem do specjalnych zastosowań w instalacjach zewnętrznych, tropikalnych czy amonikalnych zgodnnych z NACE. Elektryczne ochrona obudowy przynajmniej IP 65; co do rodzaju ochrony przed zapłonem, dostępne są warianty Ex-ia i Ex-d. Aby zapewnić możliwie elastyczne zastosowania, przełączniki temperatury zaopatrzone są w mikroprzełączniki umożliwiające bezpośrednie przełączanie napięcia elektrycznego, nawet do 15 A/AC 220 V. Mikroprzełączniki wypełnione gazem ochronnym ze stykami powlekanymi złotem nadają się do niższych wartości znamionowych, które są stosowane np. w przypadku bezpośredniego połączenia PLC (programowalny sterownik logiczny). Kapilara może być wykonana o długości od 2 do 10 metrów lub jako montaż bezpośredni. Chroniona spiralnym zbrojeniem ze stali nierdzewnej. Wszystkie przełączniki temperatury są zgodne z normą GOST. TXS, TXA Mini przełącznik temperatury TCS, TCA Kompaktowy przełącznik temperatury TWG, TAG Wersja na wysokie obciążenie Zakres nastawy: do C Ochrona przeciwwybuchowa: Ex-ia lub Ex-d Styki: 1 x SPDT Zasilanie: 5A/AC 220 V - 5A/DC 24 V Karta katalogowa: TV 31.70, TV (Ex) Zakres nastawy: do C Ochrona przeciwwybuchowa: Ex-ia lub Ex-d Styki: 1 x SPDT lub 1 x DPDT Zasilanie: 15A/AC 220 V - 2A/DC 24 V Karta katalogowa: TV 31.64, TV (Ex) Zakres nastawy: do C Ochrona przeciwwybuchowa: Ex-ia lub Ex-d Styki: 1 lub 2 SPDT Zasilanie: 15A/AC 220 V - 2A/DC 24 V Karta katalogowa: TV 31.60, TV (Ex) TFS35 Bimetaliczny przełącznik temperatury Zakres nastawy: C, stała nastawa Specjalne kompaktowa budowa właściwości automatyczny reset nie wymagana kapilara Karta katalogowa: TV

7 Akcesoria Akcesoria 910.1x Uszczelki Zastosowanie: do uszczelnienia przyłączy Karta katalogowa: AC Wspornik 905.1x Przekaźnik ochronny do kontaktów xx Jednostka kontrolna do kontaktów indukcyjnych Zastosowanie: do montażu przyrządów pomiarowych Karta katalogowa: AC Zastosowanie: do optymalnej ochrony urządzenia kontaktowego i wysokiego bezpieczeństwa Karta katalogowa: AC Zastosowanie: do pracy urządzeń pomiarowych z kontaktem indukcyjnym Karta katalogowa: AC Złącze zaciskowe przesuwne Wersja z podwójnym nyplem Szyjka przedłużeniowa Zastosowanie: odpowiedni do termometrów z czujnikiem gładkim (forma budowy złącza 1) Materiał: stal nierdzewna Warunki pracy: max. 600 C Zastosowanie: odpowiedni do termometrów z nakrętką (forma budowy złącza 3) Materiał: stal nierdzewna Warunki pracy: max. 600 C Materiał: stal nierdzewna Warunki pracy: max. 600 C Więcej informacji na stronie 7

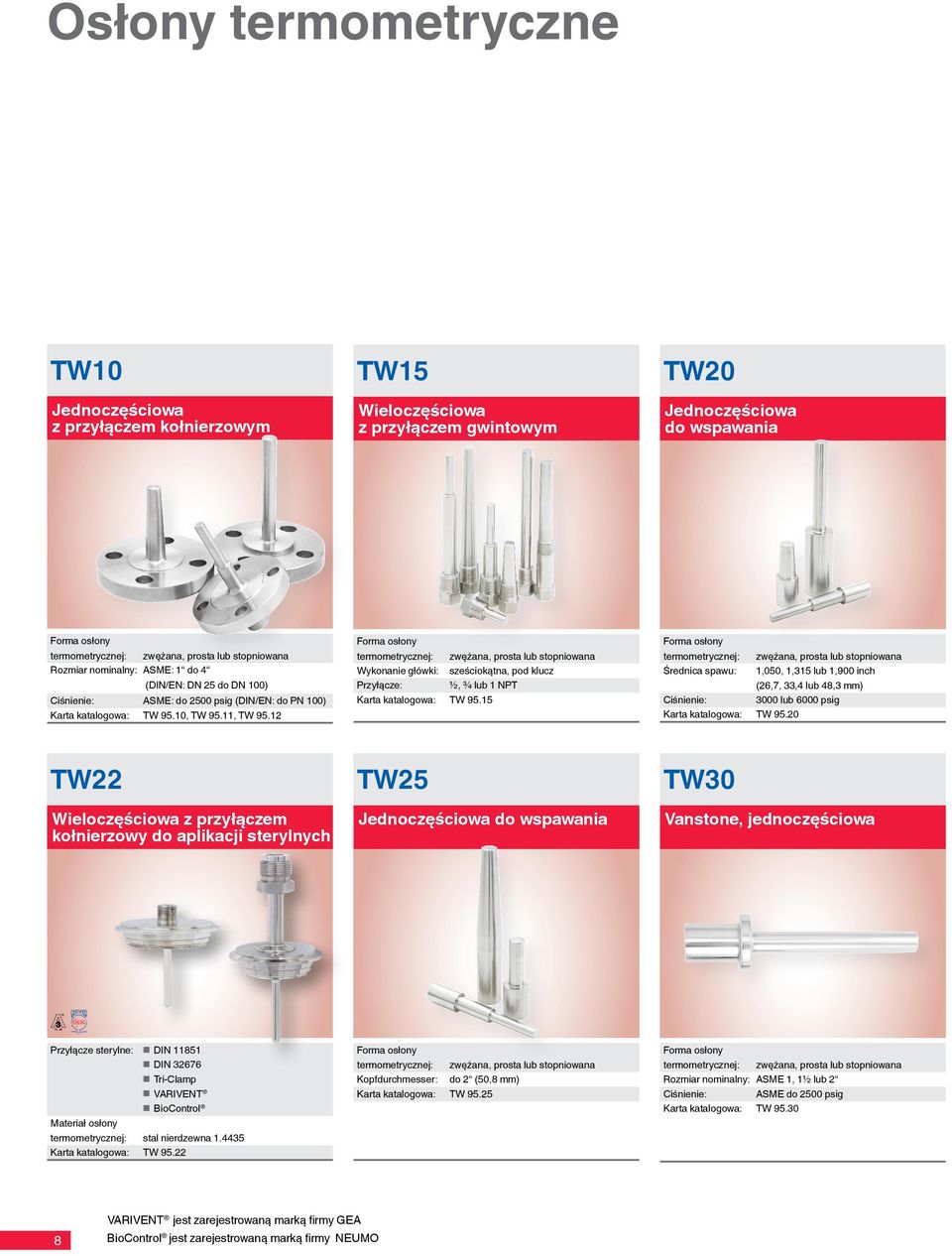

8 74-05 TYPE EL - CLASS I JUNE 2011 Osłony termometryczne TW10 Jednoczęściowa z przyłączem kołnierzowym TW15 Wieloczęściowa z przyłączem gwintowym TW20 Jednoczęściowa do wspawania termometrycznej: zwężana, prosta lub stopniowana Rozmiar nominalny: ASME: 1 do 4 (DIN/EN: DN 25 do DN 100) Ciśnienie: ASME: do 2500 psig (DIN/EN: do PN 100) Karta katalogowa: TW 95.10, TW 95.11, TW termometrycznej: zwężana, prosta lub stopniowana Wykonanie główki: sześciokątna, pod klucz Przyłącze: ½, ¾ lub 1 NPT Karta katalogowa: TW termometrycznej: zwężana, prosta lub stopniowana Średnica spawu: 1,050, 1,315 lub 1,900 inch (26,7, 33,4 lub 48,3 mm) Ciśnienie: 3000 lub 6000 psig Karta katalogowa: TW TW22 Wieloczęściowa z przyłączem kołnierzowy do aplikacji sterylnych TW25 Jednoczęściowa do wspawania TW30 Vanstone, jednoczęściowa Przyłącze sterylne: DIN DIN Tri-Clamp VARIVENT BioControl Materiał osłony termometrycznej: stal nierdzewna Karta katalogowa: TW termometrycznej: zwężana, prosta lub stopniowana Kopfdurchmesser: do 2 (50,8 mm) Karta katalogowa: TW termometrycznej: zwężana, prosta lub stopniowana Rozmiar nominalny: ASME 1, 1½ lub 2 Ciśnienie: ASME do 2500 psig Karta katalogowa: TW VARIVENT jest zarejestrowaną marką firmy GEA BioControl jest zarejestrowaną marką firmy NEUMO

9 Osłony termometryczne TW35 Wieloczęściowa z przyłączem gwintowym (DIN forma 2, 2G, 3, 3G) TW40 Wieloczęściowa z przyłączem kołnierzowym (DIN forma 2F, 3F) TW45 Wieloczęściowa z przyłączem gwintowym (DIN forma 5, 8) termometrycznej: forma 2, 2G, 3 lub 3G Materiał: stal nierdzewna Przyłącze do M24 x 1,5 ruchome termometru: Karta katalogowa: TW termometrycznej: forma 2F lub 3F Rozmiar nominalny: DIN/EN: DN 25 do DN 50 (ASME: 1 do 2 ) Ciśnienie: DIN/EN: do PN 100 (ASME: do 1500 psig) Karta katalogowa: TW termometrycznej: forma 5 lub 8 Materiał: stal nierdzewna lub stop miedzi Karta katalogowa: TW TW50 Jednoczęściowa z przyłączem gwintowym (DIN forma 6, 7, 9) TW55 Jednocześciowa do wspawania lub z przyłączem kołnierzowym (DIN forma 4, 4F) termometrycznej: forma 6, 7 lub 9 Karta katalogowa: TW forma 4 lub 4F termometrycznej: Rozmiar nominalny: DIN/EN DN 25 do DN 50 (ASME 1 do 2 ) Ciśnienie: DIN/EN do PN 100 (ASME do 2500 psig) Karta katalogowa: TW Więcej informacji na stronie 9

10 Możliwe połączenia z osłonami termometrycznymi Połączenia i możliwości Osłony termometryczne firmy WIKA dostępne są zarówno w wersji jednoczęściowej jak i wieloczęściowej. Oferowane modele obejmują wykonanie z przyłączem kołnierzowym, gwintowym oraz do wspawania oraz osłony termometryczne typu Vanstone i z przyłączem sterylnym. Wybór materiału i dopasowanie produktu do potrzeb klienta zapewnienia optymalną ochronę czujników oraz dokładny pomiar. Firmowy arkusz kalkulacyjny projektu osłony termometrycznej może być pomocny dla użytkowników w projektowaniu osłon termometrycznych. Specyfikowane mogą być osłony proste, stożkowe, które są narażone na indukowane drgania i naprężenia. Ponieważ najważniejsze jest bezpieczeństwo w momencie przekroczenia zakresu, wyświetlane jest ostrzeżenie. Arkusz kalkulacyjny obejmuje duży wybór materiałów standardowych i specjalnych. Termometry z elektrycznym sygnałem wyjściowym Termometry z urządzeniem kontaktowym Mechaniczne przełącznik temperatury Osłony termometryczne z przyłączem kołnierzowym, wieloczęściowe Osłony termometryczne z przyłączem gwintowym Osłony termometryczne do wspawania 10

11 Specjalne produkty Dobre rozwiązania Wykonanie na życzenie Dostarczamy nasze urządzenia pomiarowe na postawie indywidualnej specyfikacji klienta. Na podstawie zamówienia umieszczamy logo klienta oraz specjalną grafikę na obudowie, podzielni, kablu czy też uszczelce. Pakujemy oraz tworzymy pełną dokumentację techniczną zgodnie z Państwa standardowymi oznaczeniami. Wskazywanie - Przesyłanie- Przełączanie W szczególnych przypadkach możliwe jest połączenie wszystkich 3 funkcji w jednym urządzeniu. W modelu 76 mechaniczny wskaźnik można połączyć z szeregiem styków przełączających i elektrycznym sygnałem wyjściowym. Jeżeli zostanie wybrana odpowiednia obudowa, można w nią wbudować dodatkowy przetwornik temperatury zapewniający sygnał ma lub fieldbus. Specjalne zastosowanie Ze względów bezpieczeństwa, w zastosowaniach do pomiaru temperatury konieczne może być wyświetlanie temperatury procesowej na panelu kontrolnym nawet, gdy instalacja jest odłączona. Wiele różnych przyłączy procesowych, jak np. separatory rurowe będące integralną częścią linii procesowej, mogą być łączone ze stykami i/lub elektrycznym sygnałem wyjściowym. Termometry gazowe z kapilarą do montowania w panelu umożliwiają zdalne wskazywanie temperatury z odległości do 60 m bez zasilania elektrycznego. Podczas zwykłej pracy punkt przełączania może być łatwo ustawiony w panelu sterowania. 11

12 Sygnały wyjściowe Czujnik Halla Magnes, przymocowany do osi wskaźnika przekręca się wraz z ruchem wskaźnika przyrządu wprost proporcjonalnie do temperatury procesowej. Układy elektroniczne umieszczone po drugiej stronie magnesu rejestrują ruch obrotowy magnesu. Czujnik, zależny od pola magnetycznego, bezstykowo wykrywa zmianę po stronie układu elektronicznego, nie powodując zużycia ani reakcji elementu ciśnieniowego. Proporcjonalny do ruchu obrotowego sygnał czujnika jest przetwarzany przez wzmacniacz na wyjściowy sygnał elektryczny. Zakres elektrycznego sygnału wyjściowego odpowiada zakresowi pomiarowemu podziałki tarczy. Przyrząd pomiarowy z elektrycznym sygnałem wyjściowym z serii intellitherm łączy wszystkie zalety lokalnego wyświetlacza, bez wymagania zasilania elektrycznego, z wymaganiami dotyczącymi przesyłu sygnału elektrycznego, tworząc nowoczesny system rejestracji zmierzonych wartości. Pt100 Termometr gazowy umożliwia lokalną wizualizację zmierzonych wartości, a wbudowany czujnik rezystancyjny Pt100 przekazuje sygnał elektryczny do dalszego przetwarzania. Rezystancyjne czujniki temperatury (RTD) uzyskują wysoką precyzję. Czujnik 3-przewodowy ma dokładność klasy B zgodnie z DIN EN 60751, jako opcja możliwa jest jeszcze bardziej dokładna klasa A. Dodatkowy, wbudowany przetwornik zapewnia standaryzowany sygnał 4 20 ma. W opisanej opcji dodatkowej (model 76) czujnik jest rezystorem pomiarowym Pt100. Jedną z zalet tego typu transmisji sygnału jest jego odporność na zakłócenia nawet na dużych odległościach. Termometry mogą być także dostarczane z wyjściem HART, FOUNDATION Fieldbus lub PROFIBUS PA. Styki przełączajce Styki są wbudowane w mechaniczne manometry i termometry i powodują połączenie lub przerwanie elektrycznego obwodu sterowania w zależności od miejsca, w którym znajduje się wskaźnik urządzenia pomiarowego. Mogą być stosowane do różnych zadań monitorowania, np. uruchamiania, zatrzymywania i przełączania procesów, lub nawet jako prosty alarm uaktywniający się, jeżeli zmierzona wartość spada poniżej wcześniej ustawionej wartości odniesienia lub ją przekracza. Styki magnetyczne, indukcyjne i elektroniczne zamontowane za tarczą przyrządu mogą być ustawione na dowolną wartość z zakresu skali przyrządu przy pomocy wskazówki. Wskazówka przyrządu przesuwa się swobodnie po całej skali, niezależnie od ustawień. Styki można regulować wyjmowanym kluczem regulacyjnym w okienku lub bolcem z przodu przyrządu. Wartości przełączania wyjść tranzystora można zaprogramować według wymagań klienta. Styk magnetyczny model 821 Ten uniwersalny styk może być stosowany w szerokim zakresie warunków roboczych. We wskazówce znajduje się regulowany magnes stały zapewniający działanie charakterystyczne dla tych styków. Powoduje to zwiększenie siły styku. Działanie migowe zapewnia ochronę styków przed szkodliwym działaniem wyładowania łukowego. Sygnał zostaje wytworzony przed lub po zetknięciu styków, w zależności od ruchu wskazówki urządzenia. Termopara model K Przyrząd pomiarowe ze wskazówką, stosowany także do wizualizacji zmierzonej wartości na miejscu pomiaru i jednocześnie do sterowni przesyłany jest sygnał elektryczny do dalszego przetwarzania. Termopara typu K jest jednym z najczęściej stosowanych czujników do pomiaru temperatury w zastosowaniach przemysłowych. Ze względu na specyficzną konstrukcję, stosowane termopary są bardzo odporne na działanie drgań i są perfekcyjnie dopasowane do odpornych na drgania tarczy termometrów z serii 75. Styk magnetyczny model 821 Prawidłowa obsługa zapewni bezawaryjną pracę magnetycznych styków przez wiele lat. Aby styki działały prawidłowo dla niskich wartości stanów, prąd przełączania nie powinien być mniejszy niż 20 ma. Przy bardzo wysokich oraz niskich obciążeniach, a także w przypadku manometrów wypełnionych cieczą zalecamy stosowanie przekaźników chroniących styki. 12

13 Informacje techniczne Styk kontraktonowy model 851 Styk uniwersalny, który może być stosowany w dowolnych warunkach roboczych. Może bezpośrednio przełączać obciążenia do 230 V/1 A, oraz zapewnia styczność przy bardzo niskich prądach. Może być stosowany jako bezpośrednie wejście do kontrolera PLC, a dzięki niskiej masie posiada wysoką odporność na drgania. Styk jest przełączany magnesem przymocowanym do wskazówki przyrządu. Przełączanie nie wymaga kontaktu, więc elementy nie ulegają zużyciu. Ustawienie i wizualizacja punktu przełączania są możliwe dzięki czerwonym znakom na tarczy. Styk kontaktronowy jest zawsze stykiem przełączającym i może być stosowany jako normalnie zamknięty, normalnie otwarty lub zamienie. W przyrządzie mogą być maksymalnie 2 styki przełączające. Styk kontraktonowy model 851 Styk elektroniczny model 830 E Styk może bezpośrednio przełączać małe obciążenia, jak np. stosowane w programowalnych kontrolerach logicznych (PLC). Styk indukcyjny ze zintegrowanym wzmacniaczem jest montowany fabrycznie w przyrządzie pomiarowym. Do normalnych zalet styków indukcyjnych należą bezusterkowe działanie, niezużywanie się dzięki działaniu zbliżeniowemu, jak również prawie całkowity brak oddziaływania na układ pomiarowy, w którym są wykorzystane. Nie są wymagane żadne dodatkowe przyrządy kontrolne. Styk indukcyjny model 831 W obszarach zagrożonych wybuchem mogą być stosowane jedynie przyrządy pomiarowe ze stykami indukcyjnymi przeznaczonymi do użytku w 1 i 2 strefie zagrożenia wybuchem. Poza obszarami zagrożonymi wybuchem, styki indukcyjne firmy WIKA głównie są stosowane w sytuacjach, w których szczególnie ważne jest bezpieczeństwo przy dużej szybkości przełączania. Typowymi obszarami zastosowania są instalacje chemiczne, petrochemiczne i jądrowe. Styki indukcyjne działają bezkontaktowo. Składają się generalnie z głowicy sterującej (inicjator) dołączonej do wskazówki, z układem elektronicznym w szczelnej obudowie oraz zespołu mechanicznego z ruchomym znacznikiem aktywującym. Znacznik aktywujący jest przesuwany przy pomocy wskazówki przyrządu. Głowica sterująca jest zasilana prądem stałym. Gdy znacznik wejdzie w szczelinę głowicy sterującej, zwiększa się jego wewnętrzna rezystancja. Spowodowana tym zmiana prądu działa jak sygnał wejściowy wzmacniacza przełączającego jednostki sterującej. Układ bezstykowy nie powoduje zużycia układu elektronicznego, co zapewnia dłuższą żywotność urządzenia. Styk indukcyjny model 831 Styk elektroniczny model 830 E 13

14 Produkty wykorzystywane w pomiarze temperatury Termometry mechaniczne Termometry elektryczne Przetworniki temperatury Wyświetlacze i kontrolery Ręczne kalibratory Kalibratory temperatury 14

15 Produkty Przetwornik z wyświetlaczem Pirometr Rejestrator danych pomiarowych i oprogramowanie Termometry cyfrowe 15
