1 Instrukcja obsługi Termometry rezystancyjne i termopary Wersja zgodna z dyrektywą 94/9/WE (ATEX) Ex n PL Przykłady

2 PL Instrukcja obsługi modele RTD i TC, Ex n Strony WIKA Alexander Wiegand SE & Co. KG Wszystkie prawa zastrzeżone. WIKA jest znakiem handlowym zarejestrowanym w wielu krajach. Przed przystąpieniem do pracy należy przeczytać instrukcję obsługi! Zachować instrukcję do późniejszego użytku! 2 Instrukcja obsługi termometrów rezystancyjnych i termopar firmy WIKA, Ex n

3 Spis treści Spis treści 1 Informacje ogólne 4 2 Bezpieczeństwo 5 3 Specyfikacja 10 4 Budowa i działanie 12 5 Transport, opakowanie i przechowywanie 13 6 Rozruch, praca 14 7 Uwagi dotyczące montażu i obsługi na obszarach niebezpiecznych (Europa) 8 Wartości podłączenia elektrycznego 23 9 Konserwacja i czyszczenie Usterki Demontaż, zwrot i utylizacja 25 Załącznik 1: Certyfikat zgodności 26 Załącznik 2: Deklaracja zgodności WE Deklaracje zgodności znajdują się na stronie Instrukcja obsługi termometrów rezystancyjnych i termopar firmy WIKA, Ex n 3

4 1. Informacje ogólne 1. Informacje ogólne Przyrządy, opisane w niniejszej instrukcji, zostały zaprojektowane i wyprodukowane zgodnie z najnowocześniejszą technologią. Podczas produkcji wszystkie części podlegają rygorystycznym kryteriom jakościowym i środowiskowym. Nasze systemy zarządzania są zgodne z normami ISO 9001 i ISO Niniejsza instrukcja obsługi zawiera ważne informacje dotyczące obsługi przyrządu. Bezpieczeństwo pracy wymaga przestrzegania wszystkich zaleceń dotyczących bezpieczeństwa i pracy z przyrządem. Należy przestrzegać odpowiednich lokalnych przepisów BHP oraz ogólnych przepisów bezpieczeństwa w zakresie stosowania przyrządu. Instrukcja obsługi stanowi część przyrządu i musi być przechowywana w jego pobliżu oraz dostępna w każdej chwili dla wykwalifikowanego personelu. Przed przystąpieniem do pracy wykwalifikowany personel musi dokładnie zapoznać się z niniejszą instrukcją obsługi. Odpowiedzialność producenta nie obejmuje przypadków uszkodzeń powstałych w wyniku stosowania produktu niezgodnie z przeznaczeniem, niestosowania się do niniejszej instrukcji obsługi, oddelegowania niewystarczająco wykwalifikowanych pracowników lub dokonywania nieupoważnionych modyfikacji przyrządu. Obowiązują ogólne zasady i warunki zawarte w dokumentacji sprzedaży. Podlega zmianom technicznym. Dodatkowe informacje: - Adres internetowy: / - Konsultant ds. zastosowania: Tel.: (+49) 9372/132-0 Faks: (+49) 9372/ info@wika.de Wyjaśnienie symboli... Wskazuje na możliwość wystąpienia potencjalnie niebezpiecznych sytuacji, które mogą być przyczyną obrażeń ciała lub śmierci. UWAGA!... Wskazuje na możliwość wystąpienia potencjalnie niebezpiecznej sytuacji, która może spowodować lekkie obrażenia ciała lub uszkodzenie mienia. Informacja... Przydatne wskazówki, zalecenia i informacje dotyczące efektywnej i bezusterkowej pracy przyrządu. 4 Instrukcja obsługi termometrów rezystancyjnych i termopar firmy WIKA, Ex n

5 1. Informacje ogólne / 2. Bezpieczeństwo NIEBEZPIECZEŃSTWO! Oznacza zagrożenie porażeniem elektrycznym. Należy przestrzegać instrukcji dotyczących bezpieczeństwa, występuje niebezpieczeństwo odniesienia poważnych obrażeń lub utraty życia.... Wskazuje na możliwość wystąpienia potencjalnie niebezpiecznych sytuacji w przestrzeniach zagrożonych wybuchem, co może być przyczyną poważnych obrażeń ciała lub śmierci.... Oznacza możliwość wystąpienia potencjalnie niebezpiecznej sytuacji: gorące powierzchnie lub ciecze mogą spowodować oparzenia. Skróty RTD Resistance Temperature Detector termometr rezystancyjny TC Thermocouple - termopara 2. Bezpieczeństwo Przed przystąpieniem do instalacji, rozruchu i pracy należy sprawdzić, czy wybrany został termometr odpowiedni pod względem zakresu pomiarowego, modelu i danych warunków pomiarowych. Osłonę termometryczną należy wybrać uwzględniając maksymalne ciśnienie i temperaturę (np. zgodnie z tabelą wartości znamionowych DIN 43772). Nieprzestrzeganie powyższych zaleceń może być przyczyną poważnych uszkodzeń ciała i/lub uszkodzenia sprzętu. Inne ważne wskazówki dotyczące bezpieczeństwa można znaleźć w poszczególnych rozdziałach niniejszej instrukcji obsługi. 2.1 Zastosowanie Opisywane termometry rezystancyjne i termopary stosowane są do pomiaru temperatury w warunkach przemysłowych na obszarach niebezpiecznych (Strefa 2 lub 22). Przyrząd zaprojektowano i wyprodukowano do stosowania wyłącznie w sposób opisany w niniejszym dokumencie. Należy stosować się do zawartej w niniejszej instrukcji obsługi specyfikacji technicznej. W razie nieprawidłowego przewożenia lub obsługi przyrządu niezgodnie ze specyfikacją techniczną należy natychmiast przyrząd wymontować i zlecić sprawdzenie przez upoważnionego przez firmę WIKA technika serwisu. Instrukcja obsługi termometrów rezystancyjnych i termopar firmy WIKA, Ex n 5

6 2. Bezpieczeństwo Jeżeli przyrząd jest przenoszony z zimnego otoczenia do ciepłego, wówczas wytwarzająca się kondensacja może spowodować jego nieprawidłowe działanie. Przed ponownym uruchomieniem przyrządu należy poczekać na wyrównanie temperatury przyrządu i pomieszczenia. Producent nie ponosi odpowiedzialności za żadne roszczenia wynikające ze stosowania przyrządu niezgodnie z przeznaczeniem. 2.2 Kwalifikacje personelu Nieodpowiednie kwalifikacje osób obsługujących urządzenie mogą doprowadzić do wypadków! Nieprawidłowa obsługa może doprowadzić do odniesienia poważnych obrażeń i uszkodzenia sprzętu. Czynności opisane w niniejszej instrukcji obsługi mogą być wykonywane jedynie przez wykwalifikowany personel o podanych poniżej kwalifikacjach. Nie wolno zezwalać na przebywanie niewykwalifikowanego personelu na obszarach niebezpiecznych. Wykwalifikowany personel Przez wykwalifikowany personel rozumiemy personel, który w oparciu o swoje przeszkolenie techniczne, wiedzę z zakresu technologii pomiarowo-kontrolnej oraz doświadczenie i znajomość przepisów krajowych, aktualnych norm i wytycznych może przeprowadzać opisane prace i jest w stanie samodzielnie rozpoznać potencjalne zagrożenia. Określone warunki pracy mogą wymagać dodatkowej wiedzy np. odnośnie agresywnych mediów. 2.3 Dodatkowe instrukcje bezpieczeństwa dot. przyrządów zgodnych z ATEX Nieprzestrzeganie niniejszych instrukcji może poskutkować utratą ochrony przeciwwybuchowej. Należy postępować zgodnie z wymaganiami dyrektywy 94/9/WE (ATEX). Należy przestrzegać odnośnych krajowych przepisów dotyczących użytkowania urządzeń w atmosferze potencjalnie wybuchowej (np. EN i EN ). 2.4 Specyficzne zagrożenia Należy stosować się do informacji podanych w odpowiednim certyfikacie zgodności oraz obowiązujących w danym kraju przepisów dotyczących instalacji i użytkowania w potencjalnie wybuchowej atmosferze (np. IEC , NEC, CEC). Nieprzestrzeganie powyższych zaleceń może być przyczyną poważnych uszkodzeń ciała i/lub uszkodzenia sprzętu. Dodatkowe ważne instrukcje dotyczące przyrządów z aprobatą ATEX podano rozdziale 7 Uwagi dotyczące montażu i pracy na obszarach niebezpiecznych. 6 Instrukcja obsługi termometrów rezystancyjnych i termopar firmy WIKA, Ex n

7 2. Bezpieczeństwo W przypadku mediów niebezpiecznych, takich jak tlen, acetylen, palne lub toksyczne gazy i ciecze oraz instalacji chłodniczych, sprężarek itp. oprócz wszystkich standardowych przepisów należy przestrzegać również wszelkich odnośnych kodeksów lub przepisów. Konieczna jest ochrona przed wyładowaniami elektrostatycznymi (ESD). Prawidłowe stosowanie uziemionych powierzchni roboczych oraz uziemienia osobistego - opasek na nadgarstku jest konieczne podczas pracy z odkrytymi obwodami (płytki drukowane) w celu zapobiegnięcia uszkodzeniu delikatnych części elektronicznych przez wyładowania elektrostatyczne. W celu zapewnienia bezpiecznej pracy z przyrządem firma musi zagwarantować: odpowiedni sprzęt pierwszej pomocy, zawsze dostępny w razie potrzeby. regularne szkolenie personelu obsługi odnośnie bezpieczeństwa pracy, pierwszej pomocy oraz ochrony środowiska jak również dopilnować żeby personel zapoznał się z instrukcją obsługi, a w szczególności z zawartymi w niej instrukcjami bezpieczeństwa. Niebezpieczeństwo! Zagrożenie życia przez porażenie prądem elektrycznym! Kontakt z częściami pod napięciem grozi śmiercią. Przyrządy elektryczne mogą być instalowane i podłączane jedynie przez przeszkolonych elektryków. Obsługa urządzenia z uszkodzonym zasilaczem (np. zwarcie zasilania sieciowego z zasilaniem wyjściowym) może spowodować wystąpienie w przyrządzie napięcia zagrażającego życiu! Pozostałości mediów w wymontowanych przyrządach mogą stanowić zagrożenie dla ludzi, środowiska i sprzętu. Należy przedsięwziąć odpowiednie środki ostrożności. Nie stosować niniejszego przyrządu w urządzeniach wyłączania awaryjnego. Nieprawidłowe użycie przyrządu może spowodować obrażenia ciała. W przypadku wystąpienia usterki w przyrządzie może się znajdować bardzo gorące agresywne medium pod wysokim ciśnieniem lub podciśnieniem. Instrukcja obsługi termometrów rezystancyjnych i termopar firmy WIKA, Ex n 7

8 2. Bezpieczeństwo 2.5 Etykiety / oznaczenia bezpieczeństwa Etykiety produktowe dla termometrów rezystancyjnych Model Czujnik zgodny z normą Czujnik zgodny z normą F Rezystor cienkowarstwowy W Rezystor drutowy Model przetwornika (tylko w wersjach z przetwornikiem) Etykieta produktu dla wkładu pomiarowego TR10-A Model Rok produkcji Wyjaśnienie symboli podano na stronie 10 Numer aprobaty Dodatkowe informacje dla przyrządów Ex Rok produkcji Numer aprobaty 8 Instrukcja obsługi termometrów rezystancyjnych i termopar firmy WIKA, Ex n

9 2. Bezpieczeństwo Etykiety produktu dla termopar Model Czujnik Czujnik zgodny z normą Model przetwornika (tylko w wersjach z przetwornikiem) Etykieta produktu dla wkładu pomiarowego TC10-A Model Brak uziemienia Rok produkcji Wyjaśnienie symboli podano na stronie 10 Numer aprobaty Dodatkowe informacje dla przyrządów Ex Rok produkcji Numer aprobaty Instrukcja obsługi termometrów rezystancyjnych i termopar firmy WIKA, Ex n 9

10 2. Bezpieczeństwo / 3. Specyfikacja Wyjaśnienie symboli Przed montażem i odbiorem technicznym przyrządu należy koniecznie przeczytać instrukcję obsługi! CE, Communauté Européenne Przyrządy oznaczone tym znakiem są zgodne z obowiązującymi dyrektywami Unii Europejskiej. ATEX Dyrektywa Europejska dotycząca stref zagrożonych wybuchem (Atmosphère = AT, explosible = EX) Przyrządy oznaczone tym znakiem są zgodne z wymaganiami Europejskiej Dyrektywy 94/9/WE (ATEX) dotyczącej ochrony przed wybuchem. 3. Specyfikacja 3.1 Termometr rezystancyjny Sposób podłączenia czujnika 2-przewodowy rezystancja przewodu podczas pomiaru jest rejestrowana jako błąd. 3-przewodowy w przypadku kabli o długości ok. 30 m lub więcej mogą wystąpić błędy pomiaru. 4-przewodowy wewnętrzna rezystancja przewodów połączeniowych jest pomijalna. Błąd graniczny czujnika zgodnie z DIN EN Klasa B Klasa A Klasa AA Użycie 2-przewodowego połączenia z klasą A/AA jest niewskazane, ponieważ rezystancja przewodu wkładu pomiarowego neguje wyższą dokładność czujnika. Wartości podstawowe i błędy graniczne Wartości podstawowe i błędy graniczne rezystancji pomiarowej platyny są określone w DIN EN Wartość nominalna czujników Pt100 wynosi 100 Ω przy 0 C. Współczynnik temperatury α dla temperatury pomiędzy 0 C a 100 C można określić jako: α = 3, C -1 Zależność pomiędzy temperaturą a rezystancją elektryczną jest opisana wielomianami przedstawionymi w normie DIN EN Instrukcja obsługi termometrów rezystancyjnych i termopar firmy WIKA, Ex n

11 3. Specyfikacja Ponadto, norma określa podstawowe wartości w przedziałach temperatur w C. Klasa Zakres temperatur drutowy (W) cienkowarstwowy (F) Wartość tolerancji w C B C C ±(0,30 + 0,0050 t ) 1) A C C ±(0,15 + 0,0020 t ) 1) AA C C ±(0,10 + 0,0017 t ) 1) 1) I t I oznacza wartość temperatury w C bez uwzględnienia znaku wytłuszczone: Wersja standardowa Wartości rezystancji i tolerancji w wybranej temperaturze (Pt100) Temperatura Wartość rezystancji w Ω w C (ITS 90) Klasa B Klasa AA Klasa A , , , ,58 60, , , ,52 80, ,41 80, , , ,40 88, ,30 88, , , ,12 99, ,06 99, , , ,95 107, ,87 107, , , ,81 138, ,64 138, , , ,72 157, ,49 157, , , ,66 193, ,33 193, , , ,69 211, , , ,04 263, , , , , , W tabeli przedstawiono proces kalibracji we wcześniej określonej temperaturze. Oznacza to, że jeżeli dostępny jest wzorzec temperatury, wówczas wartość rezystancji próbki do badań musi znajdować się w podanych powyżej granicach. Dalsze informacje na temat dokładności i wartości granicznych dla termometrów rezystancyjnych znajdują się w karcie katalogowej IN (do pobrania ze strony Termopary Typ czujnika Model K (NiCr-Ni) 1200 C J (Fe-CuNi) 800 C E (NiCr-CuNi) 800 C T (Cu-CuNi) 400 C N (NiCrSi-NiSi) 1200 C S (Pt10% Rh-Pt) 1600 C R (Pt13% Rh-Pt) 1600 C B (Pt30% Rh-Pt6%-Rh) 1700 C Zalecana maksymalna temperatura robocza Instrukcja obsługi termometrów rezystancyjnych i termopar firmy WIKA, Ex n 11

12 3. Specyfikacja / 4. Budowa i działanie Możliwa niepewność pomiarowa w wyniku wpływu starzenia się Termopary starzeją się, a z czasem zmienia się ich charakterystyka temperaturowa/napięciowo-termiczna. Termopary typu J (Fe-CuNi) starzeją się nieznacznie w wyniku korozji końcówek z czystego metalu. W termoparach K i N (NiCrSi-NiSi) wysokie temperatury mogą doprowadzić do znaczących zmian w napięciu termoelektrycznym z powodu wyczerpywania się chromu w nóżce NiCr, co prowadzi do obniżenia napięcia termoelektrycznego. Proces ten jest szybszy w warunkach niedoboru tlenu, ponieważ na powierzchni termopary nie tworzy się pełna warstwa tlenków, która chroniłaby ją przed dalszą korozją. Chrom ulega utlenieniu w przeciwieństwie do niklu. Powoduje to powstanie zielonego nalotu uszkadzającego termoparę. Jeżeli termopara NiCr-Ni, używana w temperaturach powyżej 700 C, zostanie szybko schłodzona, może to doprowadzić do zamrożenia pewnych stanów w strukturze krystalicznej (uporządkowanie bliskiego zasięgu), co w termoparach typu K może doprowadzić do zmiany napięcia termoelektrycznego rzędu 0,8 mv (efekt K). Możliwe jest ograniczenie wpływu tego efektu w termoparach typu N (NiCrSi-NiSi) poprzez wprowadzenie krzemu do stopu nóżek. Efekt ten jest odwracalny i może zostać usunięty przez hartowanie w temperaturze powyżej 700 C z późniejszym wolnym schładzaniem. Szczególnie wrażliwe są termopary z cienkimi osłonkami. Schładzanie w nieruchomym powietrzu może doprowadzić do odchyleń większych niż 1 K. Zakres zastosowań opisywanych termometrów jest ograniczony do dopuszczalnej temperatury maksymalnej termopary, jak również maksymalnej temperatury materiału osłony termometrycznej. Wyszczególnione termopary dostępne są jako termopary pojedyncze i podwójne. Termopara dostarczana jest z izolowanym punktem pomiarowym chyba, że wyraźnie podano inaczej. Wartość tolerancji Temperatura zimnego złącza 0 C przyjęta jest, jako podstawa w definicji wartości tolerancji termopary. Podczas stosowania przewodu kompensacyjnego lub przewodu termopary należy wziąć pod uwagę dodatkowy błąd pomiarowy. Wartości błędów granicznych oraz dodatkowe dane techniczne podano w aktualnej karcie katalogowej WIKA lub w dokumentacji zamówienia. 4. Budowa i działanie 4.1 Opis Opisywane termometry (termometry rezystancyjne i termopary) służą do wykrywania temperatur procesowych. W zależności od konstrukcji, termometry takie nadają się do procesów o niskich, średnich i wysokich wymaganiach na obszarach niebezpiecznych. Termometr składa się ze spawanej rurki, a czujnik temperatury jest zanurzony w jej wnętrzu w proszku ceramicznym. Do podłączenia termometru służy obudowa i złącze lub odsłonięte końcówki kabli. Obudowa zawiera zaciski lub certyfikowany przetwornik. 12 Instrukcja obsługi termometrów rezystancyjnych i termopar firmy WIKA, Ex n

13 4. Budowa i działanie / 5. Transport, opakowanie i przechowywanie Odporność na drgania Odporność modelu podstawowego na uderzenia i drgania jest zgodna z EN (do 3 g), w specjalnych modelach możliwe są większe obciążenia. Odporność na uderzenia wszystkich wersji jest zgodna z wymaganiami EN Połączenia elektryczne Do podłączenia termometru służy obudowa i złącze lub odsłonięte końcówki kabli. Obudowa zawiera zaciski lub certyfikowany przetwornik. Opcjonalnie, w obudowę mogą być wbudowane cyfrowe wyświetlacze (oddzielnie certyfikowane). 4.2 Zakres dostawy Dostarczony sprzęt należy sprawdzić z listem przewozowym. 5. Transport, opakowanie i przechowywanie 5.1 Transport Należy sprawdzić, czy przyrząd nie został uszkodzony w trakcie transportu. Oczywiste uszkodzenia należy zgłaszać natychmiast. 5.2 Opakowanie Opakowanie należy zdjąć bezpośrednio przed montażem. Należy zachować opakowanie, ponieważ zapewnia ono optymalną ochronę podczas transportu (np. podczas zmiany miejsca instalacji, wysyłki do naprawy). 5.3 Przechowywanie Dopuszczalne warunki w miejscu przechowywania: Temperatura przechowywania: Przyrządy bez wbudowanego przetwornika: C Przyrządy z wbudowanym przetwornikiem: patrz instrukcja obsługi danego przetwornika. Wilgotność: % wilgotność względna (bez kondensacji) Należy unikać narażania sprzętu na następujące czynniki: Bezpośrednie działanie promieni słonecznych lub bliskość gorących obiektów. Mechaniczne drgania, uderzenia (upuszczanie na twarde podłoże). Sadzę, opary, pył oraz gazy żrące. Przechowywać przyrząd w oryginalnym opakowaniu w miejscu spełniającym wyżej podane warunki. Jeżeli nie jest dostępne oryginalne opakowanie, spakować i przechowywać przyrząd jak opisano poniżej: 1. Owinąć przyrząd w antystatyczną folię z tworzywa sztucznego. 2. Umieścić przyrząd w opakowaniu z materiałem absorbującym uderzenia. 3. Jeżeli przyrząd ma być przechowywany przez dłuższy okres czasu (powyżej 30 dni), umieścić w opakowaniu torebkę zawierającą środek osuszający. Instrukcja obsługi termometrów rezystancyjnych i termopar firmy WIKA, Ex n 13

14 5. Transport, opakowanie i przechowywanie / 6. Rozruch, praca Przed schowaniem przyrządu (po pracy) należy usunąć z niego wszelkie pozostałości medium. Ma to szczególne znaczenie w przypadku, gdy medium stanowi zagrożenie dla zdrowia, np. jest żrące, toksyczne, rakotwórcze, radioaktywne itp. 6. Rozruch, praca Podczas montażu termometru temperatura nie może spaść poniżej dopuszczalnej temperatury roboczej (środowiska, medium) ani jej przekraczać, nawet po uwzględnieniu konwekcji i promieniowania cieplnego! Jeżeli na przewodach łączących może wystąpić niebezpieczne napięcie prądu (spowodowane na przykład przez mechaniczne uszkodzenie, wyładowania elektrostatyczne lub indukcję), termometry muszą być uziemione! 6.1 Połączenie elektryczne UWAGA! Należy unikać uszkodzenia kabli, przewodów oraz punktów połączenia. Końcówki przewodów powinny mieć postać skrętek ze splecionymi końcówkami (montaż przewodów). Należy brać pod uwagę zarówno wewnętrzną pojemność, jak i przewodność. Informacje na temat połączeń elektrycznych termometrów (np. rysunki obwodów połączeniowych, wartości tolerancji itd.) znajdują się w odnośnych kartach katalogowych. Jeżeli w obudowę wmontowano przetworniki montowane na głowicy lub wyświetlacze cyfrowe, należy zapoznać się również z ich kartami katalogowymi. 14 Instrukcja obsługi termometrów rezystancyjnych i termopar firmy WIKA, Ex n

15 6. Rozruch, praca 6.2 Połączenia elektryczne termometrów rezystancyjnych Termometry rezystancyjne z listwą zaciskową 1 x PT100, 2-przewodowe 1 x PT100, 3-przewodowe 1 x PT100, 4-przewodowe 2 x PT100, 2-przewodowe 2 x PT100, 3-przewodowe 2 x PT100, 4-przewodowe żółty czarny żółty czarny żółty czarny czarny czarny czarny czarny czarny żółty żółty żółty żółty Instrukcja obsługi termometrów rezystancyjnych i termopar firmy WIKA, Ex n 15

16 6. Rozruch, praca Termometry rezystancyjne z kablem lub złączem Bez złącza 1 x PT100, 2-przew. 2 x PT100, 2-przew. czarny 1 x PT100, 3-przew. żółty 1 x PT100, 4-przew. 2 x PT100, 3-przew. czarny czarny żółty Wtyczka Lemosa Wtyczka (męska) Gniazdo (końcówka żeńska) Widok z przodu Widok z przodu 16 Instrukcja obsługi termometrów rezystancyjnych i termopar firmy WIKA, Ex n

17 6. Rozruch, praca Binder/wtyczka Wtyczka (zew.) Gniazdo (końcówka wew.) Widok styków wtyczki Widok styków gniazda Binder Seria 680 Binder Seria 680 Binder Seria 680 Binder Seria 680 Binder Seria Połączenia elektryczne termopar Kod kolorów kabli termopar Typ czujnika Norma Końcówka dodatnia Końcówka ujemna K DIN EN zielony J DIN EN czarny E DIN EN fioletowy T DIN EN brązowy N DIN EN różowy Termopary z listwą zaciskową Pojedyncza termopara Termopara podwójna Kolor złącza dodatniego jest zawsze decydujący w dopasowaniu biegunowości do zacisków. Instrukcja obsługi termometrów rezystancyjnych i termopar firmy WIKA, Ex n 17

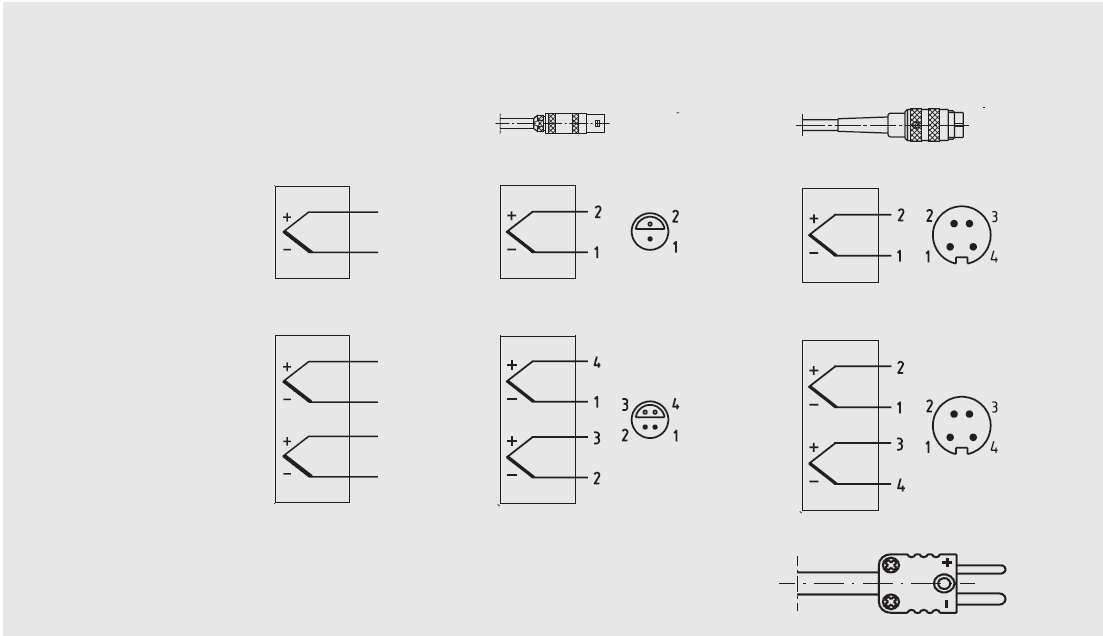

18 6. Rozruch, praca Termopary z kablem lub wtyczką Kabel Oznaczenia końcówek kabli opisano w tabeli Wtyczka Lemosa, zew. przy kablu Wtyczka Binder, zew. przy kablu (połączenie śrubowe/wtyczka) Pojedyncza termopara Termopara podwójna Wtyczka termiczna Oznaczony jest plus i minus. Z termoparami podwójnymi stosowane są dwa termozłącza. 6.4 Dławiki kablowe W przypadku termometrów wyposażonych w głowice przyłączeniowe, dławiki kablowe muszą być całkowicie uszczelnione, aby zapewnić wymagany stopień ochrony. Należy stosować tylko dławiki kabli z aprobatą przeciwwybuchową Ex-e (kolor: NIE niebieski) Wymagania zapewniające odpowiedni stopień ochrony Stosować dławiki kabli jedynie we wskazanym zakresie zacisku (średnica kabla odpowiednia dla dławika). Nie stosować dolnej przestrzeni zacisku do bardzo miękkich kabli Stosować jedynie kable o okrągłym przekroju (jeżeli to konieczne, lekko owalnym przekroju) Nie skręcać kabla Możliwe jest wielokrotne otwieranie/zaciskanie; jednakże należy to robić tylko, jeżeli jest konieczne, gdyż może mieć niekorzystny wpływ na stopień ochrony. W przypadku kabli z wyraźnym występowaniem płynięcia na zimno połączenia śrubowe muszą być solidnie dokręcone. UWAGA! Klasa ochrony nie obowiązuje przy kablach opancerzonych (z osłoną ze stali nierdzewnej) Uszczelnienie należy sprawdzić pod kątem występowania oznak łamliwości, w razie potrzeby wymienić. 18 Instrukcja obsługi termometrów rezystancyjnych i termopar firmy WIKA, Ex n

19 6. Rozruch, praca 6.5 Gwinty równoległe Jeżeli głowica przyłączeniowa termometru, szyjka, osłona termometryczna lub przyłącze procesowe podłączone są do gwintów równoległych (np. G ½, M20 x 1,5 ), wówczas gwinty muszą być zabezpieczone uszczelnieniami chroniącymi przed wniknięciem płynu do termometru. Standardowo firma WIKA stosuje miedziane uszczelnienia profilowe połączenia pomiędzy rurką szyjki a osłoną termometryczną. Jeżeli termometr i osłona termometryczna są już podłączone, wówczas będą zamontowane też uszczelnienia. Operator instalacji musi sprawdzić, czy uszczelnienia są odpowiednie dla danych warunków roboczych oraz wymienić na właściwe, jeżeli to konieczne. W przypadku termometrów bez osłony termometrycznej i/lub osłon dostarczonych osobno, uszczelnień nie ma w zestawie i należy zamówić je oddzielnie. Pod koniec montażu instalacji dokręcić gwinty ręcznie. Pozwoli to osiągnąć taki sam efekt jak w przypadku elementów zmontowanych fabrycznie. Ostateczny moment obrotowy powinien zostać przyłożony za pomocą klucza (pół obrotu). Uszczelnienia muszą być wymienione po rozmontowaniu! Uszczelnienia można zamówić w firmie WIKA, po podaniu numeru zamówieniowego WIKA i/lub oznaczenia (patrz tabela). Nr zam. WIKA Oznaczenie Odpowiednie gwinty zgodnie z DIN 7603 Formularz C 14 x 18 x 2 -CuFA G ¼, M14 x 1, zgodnie z DIN 7603 Formularz C 22 x 22 x 2 -CuFA M18 x 1,5, G ⅜ zgodnie z DIN 7603 Formularz C 21 x 26 x 2 -CuFA G ½, M20 x 1, zgodnie z DIN 7603 Formularz C 27 x 32 x 2.5 -CuFA G ¾, M27 x zgodnie z DIN 7603 Formularz C 20 x 24 x 2 -CuFA M20 x 1, zgodnie z DIN 7603 D21,2 x D25,9 x 1,5 -Al G ½, M20 x 1, zgodnie z DIN 7603 Formularz C D14,2 x D17,9 x 2 -StFA G ¼, M14 x 1, zgodnie z DIN 7603 Formularz C D33,3 x D38,9 x 2,5 -StFA G 1 Legenda: CuFA = Al = StFA = Miedź, maks. 45 HB a z wypełnieniem z materiału uszczelniającego niezawierającego azbestu Aluminium Al99 F11, 32 do 45 HB b Miękkie żelazo, 80 do 95 HB a z wypełnieniem z materiału uszczelniającego niezawierającego azbestu Instrukcja obsługi termometrów rezystancyjnych i termopar firmy WIKA, Ex n 19

20 6. Rozruch, praca / 7. Uwagi dotyczące montażu i obsługi Gwinty stożkowe (NPT) Podłączenia gwintami stożkowymi (NPT) są samouszczelniające i zwykle nie muszą być uszczelniane. Należy sprawdzić, czy nie jest konieczne dodatkowe uszczelnienie taśmą PTFE lub pakułami. Gwinty, przed zamocowaniem, muszą być nasmarowane odpowiednim smarem. Pod koniec montażu instalacji dokręcić gwinty ręcznie. Pozwoli to osiągnąć taki sam efekt jak w przypadku elementów zmontowanych fabrycznie. Ostateczne dokręcenie i uszczelnienie należy wykonać kluczem maszynowym (1,5 do 3 obrotów). 7. Uwagi dotyczące montażu i obsługi na obszarach niebezpiecznych (Europa) 7.1 Informacje ogólne dotyczące ochrony przeciwwybuchowej Należy postępować zgodnie z wymaganiami dyrektyw 94/9/WE (ATEX) i IEC. Ponadto należy stosować się do właściwych krajowych przepisów dotyczących ochrony przeciwwybuchowej. A) Za klasyfikację stref odpowiedzialny jest operator instalacji, nie producent ani dostawca sprzętu. B) Operator instalacji zapewnia, na własną odpowiedzialność identyfikowalność wszystkich używanych termometrów w zakresie wszystkich charakterystyk dotyczących bezpieczeństwa. Nie wolno stosować uszkodzonych termometrów. Naprawy mogą być wykonane jedynie przez upoważniony i wykwalifikowany personel. Naprawy można wykonywać jedynie z użyciem oryginalnych części zapasowych pochodzących od oryginalnego dostawcy w przeciwnym wypadku nie zostaną spełnione wymagania certyfikacji. Producent nie ponosi odpowiedzialności za zmiany konstrukcyjne dokonane po dostarczeniu przyrządów. C) W razie naprawy części sprzętu elektrycznego (od którego zależy ochrona przeciwwybuchowa) sprzęt może być ponownie użyty jedynie po potwierdzeniu przez autoryzowanego eksperta, że spełnia podstawowe wymagania ochrony przeciwwybuchowej. Ponadto ekspert musi wydać certyfikat i oznaczyć sprzęt znakiem przeprowadzonego testu. D) Punkt C) nie obowiązuje, jeżeli część została naprawiona przez producenta i przetestowana. E) Podczas użytkowania przetwornika należy uwzględnić: Treść niniejszej instrukcji obsługi oraz instrukcji przetwornika Odpowiednie przepisy odnośnie instalacji oraz użytkowania układów elektrycznych Przepisy oraz wskazówki odnośnie ochrony przeciwwybuchowej Przetworniki muszą mieć oddzielne certyfikaty 20 Instrukcja obsługi termometrów rezystancyjnych i termopar firmy WIKA, Ex n

21 7. Uwagi dotyczące montażu i obsługi... F) Podczas zamawiania części zapasowych należy dokładnie podać specyfikację wymienianych części: Typ ochrony przed zapłonem (w tym przypadku Ex i) Nr aprobaty Nr zamówieniowy Nr produkcji Zamawiany artykuł G) Termometry jako sprzęt przeciwwybuchowy spełniają wymagania bezpieczeństwa tylko jako elementy, tak jak podano w aprobacie. Elementy pomiarowe ani głowice przyłączeniowe nie spełniają wymagań ochrony przeciwwybuchowej. H) Instalacja w strefie 22 (pył) Należy przestrzegać wymagań dyrektyw EN i EN/IEC Temperatura powierzchni sprzętu nie może być tak wysoka, by spowodować zapłon poruszonego pyłu lub osadu pyłu na sprzęcie. Bez osadu pyłu: Temperatura powierzchni nie może przekraczać 2/3 temperatury zapłonu w C odpowiedniej mieszaniny pył/powietrze (DIN VDE 0165 rozdz. 3.2) Z osadem pyłu: Na powierzchniach, na których nie ma skutecznej ochrony przed tworzeniem się niebezpiecznego osadu pyłu wybuchowego temperatura powierzchni nie może przekraczać temperatury o 75K niższej od temperatury zapłonu pyłu. Przy grubości warstwy powyżej 5 mm konieczne jest dalsze zmniejszenie temperatury. I) Instalator zapewnia na własną odpowiedzialność, że wszystkie używane termometry są identyfikowalne w zakresie wszystkich charakterystyk dotyczących bezpieczeństwa. J) Ekran elektryczny musi być uziemiony na jednym końcu oraz na zewnątrz obszaru Ex. Obudowa musi być uziemiona w celu ochrony przez polami elektromagnetycznymi i wyładowaniami elektrostatycznymi. Montaż wewnątrz obudowy metalowej: Ekran musi być całkowicie sprzężony z zaciskami wyrównawczymi obudowy. Montaż wewnątrz obudowy niemetalowej: Wszystkie części elektrycznie podłączonego termometru na obszarze niebezpiecznym muszą być wyposażone w przewody wyrównawcze. K) Podczas montażu termometrów z wolnymi przewodami (np. modele TR40, TC40), pracownik musi upewnić się, że podłączenie jest wykonane prawidłowo i zgodnie z odnośnymi przepisami. Instrukcja obsługi termometrów rezystancyjnych i termopar firmy WIKA, Ex n 21

22 6. Rozruch, praca / 7. Uwagi dotyczące montażu i obsługi Specyficzne warunki użytkowania (warunki X) A) Klasyfikacja kategorii sprzętu Maks. temperatura powierzchni i klasa temperatury Maks. temperatura w C w osłonie termometrycznej/wkładzie pomiarowym Minimalna długość szyjki Mh *1 Zakres temperatury otoczenia Ta *2 T80 C lub T C T95 C lub T C T130 C lub T mm C T195 C lub T mm C T290 C lub T mm C T440 C lub T mm C *1 Minimalna długość szyjki jest określona, jako odległość pomiędzy dolnym brzegiem głowicy podłączenia a powierzchnią emitującą ciepło. *2 Zamontowany przetwornik może ograniczyć zakres temperatury otoczenia, Tamb. B) Sondy kablowe model TR40/TC40, muszą być wyposażone w zabezpieczenie przed zapętleniem, przepust kablowy i ochronę mechaniczną. C) Sondy kabli TR40/TC40, podczas pracy na obszarach niebezpiecznych należy umieścić w tulejce przejściowej. Strona podłączenia (rurka plastikowa) musi znajdować się poza obszarem niebezpiecznym. D) Sondy kabli TR40/TC40 muszą mieć uziemioną izolację. E) Stosowany przetwornik musi mieć ważną certyfikację zgodnie z wytycznymi 94/9/WE odpowiadającą klasyfikacji sprzętu (patrz tabela Klasyfikacja kategorii sprzętu ). F) Wejścia kabli i, jeżeli to konieczne, zaślepki na sprzęcie muszą mieć certyfikaty zgodnie z dyrektywą 94/9/WE i normami EN i/lub EN G) Odporność na temperaturę kabli przyłączeniowych, głowic przyłączeniowych, wejść kabli i, jeżeli to konieczne, zaślepek musi być przynajmniej równa maksymalnej dopuszczalnej temperaturze otoczenia. 22 Instrukcja obsługi termometrów rezystancyjnych i termopar firmy WIKA, Ex n

23 8. Wartości podłączenia elektrycznego / 9. Konserwacja i czyszczenie 8. Wartości podłączenia elektrycznego 8.1 Dane elektryczne bez wbudowanego przetwornika lub wyświetlacza cyfrowego Oznaczenie Obwód zasilający i sygnalizacyjny U max = 30 V I max = 9 ma P max = 15 mw II 3 GD EEx na IIC TX C IP65 lub II 3 G EEx na IIC TX 8.2 Dane elektryczne przyrządu z wbudowanym przetwornikiem lub wyświetlaczem cyfrowym Stosowany przetwornik musi mieć certyfikat i być zgodny z nal IIC z normą EN Oznaczenie Obwód zasilający i sygnalizacyjny U max = 40 V I max = 150 ma P max = 900 mw Pętla prądowa czujnika I max = 9 ma P max = 15 mw II 3 GD EEx nal IIC TX C IP65 lub II 3 G EEx nal IIC TX Użyte przetworniki i wyświetlacze cyfrowe muszą mieć certyfikaty zgodne z EN/IEC. Należy przestrzegać warunków montażu i parametrów połączeń elektrycznych, które można sprawdzić w odpowiednich aprobatach. 9. Konserwacja i czyszczenie 9. Konserwacja Termometry nie wymagają konserwacji. Naprawy mogą być wykonywane jedynie przez producenta. 9.2 Czyszczenie UWAGA! Czyścić przyrząd wilgotną szmatką. Złącza elektryczne nie mogą mieć kontaktu z wilgocią. Przed przesłaniem do producenta wymontowany przyrząd należy umyć lub oczyścić w celu ochrony personelu i środowiska od działania pozostałości mediów. Pozostałości mediów w wymontowanych przyrządach mogą stanowić zagrożenie dla ludzi, środowiska i sprzętu. Należy przedsięwziąć odpowiednie środki ostrożności. Informacje dotyczące zwracania przyrządu podano w rozdziale 11.2 Zwrot sprzętu. Instrukcja obsługi termometrów rezystancyjnych i termopar firmy WIKA, Ex n 23

24 10. Usterki 10. Usterki Usterki Przyczyny Środki zaradcze Brak sygnału/przerwanie linii Za duże mechaniczne obciążenie lub przekroczona temperatura Wymienić sondę lub wkład pomiarowy na odpowiedni model Błędne zmierzone wartości Błędne zmierzone wartości (za niskie) Błędne zmierzone wartości oraz za długi czas reakcji Błędne zmierzone wartości (termopar) Sygnał pomiarowy pojawia się i znika Korozja Zakłócenie sygnału Dryf czujnika spowodowany przez nadmierną temperaturę Dryf czujnika spowodowany przez oddziaływanie chemiczne Wniknięcie wilgoci do kabla lub wkładu pomiarowego Nieprawidłowa geometria, na przykład głębokość montażu za głęboka, lub za duże rozpraszanie ciepła Osad na czujniku lub osłonie termometrycznej Pasożytnicze prądy (napięcia termoelektryczne, napięcie galwaniczne) lub nieprawidłowy przewód wyrównawczy. Pęknięty przewód w kablu połączeniowym lub styk obluzowany przez obciążenie mechaniczne Skład medium nie jest zgodny ze spodziewanym, został zmodyfikowany lub wybrany został zły materiał osłony termometrycznej Prądy błądzące spowodowane przez pole elektryczne pętli uziemienia Obwody uziemienia Wymienić sondę lub wkład pomiarowy na odpowiedni model Użyć modelu z osłoną termometryczną Wymienić sondę lub wkład pomiarowy na odpowiedni model Obszar czujnika wrażliwy na temperaturę musi znajdować się wewnątrz medium, a powierzchnie muszą być izolowane. Usunąć osad Zastosować odpowiedni przewód wyrównawczy. Wymienić sondę lub wkład pomiarowy na odpowiedni model, na przykład wyposażony przepust ochronny lub o grubszym przekroju Dokonać analizy medium, a następnie wybrać bardziej odpowiedni materiał lub wymieniać regularnie osłonę termometryczną Zastosować ekranowane kable, zwiększyć odległość od silników i przewodów zasilających. Wyeliminować różnice potencjałów stosując galwaniczną izolację zasilania przetworników lub samych przetworników UWAGA! Jeżeli po zastosowaniu się do podanych powyżej porad usterki nie zostaną wyeliminowane, przyrząd musi być natychmiast wyłączony, należy sprawdzić, czy został rozhermetyzowany i/lub, czy sygnał został odłączony. Należy zapobiec jego przypadkowemu włączeniu i użytkowaniu. W takim przypadku należy skontaktować się z producentem. Jeżeli konieczny jest zwrot przyrządu należy postępować zgodnie z instrukcjami podanymi w rozdziale 11.2 Zwrot sprzętu. 24 Instrukcja obsługi termometrów rezystancyjnych i termopar firmy WIKA, Ex n

25 11. Demontaż, zwrot i utylizacja 11. Demontaż, zwrot i utylizacja Pozostałości mediów w wymontowanych przyrządach mogą stanowić zagrożenie dla ludzi, środowiska i sprzętu. Należy przedsięwziąć odpowiednie środki ostrożności Demontaż Ryzyko poparzenia! Przed demontażem należy pozostawić przyrząd do ostygnięcia! Podczas demontażu istnieje ryzyko wypływu niebezpiecznie gorącego medium. Przyłącza można otworzyć jedynie po rozhermetyzowaniu i schłodzeniu przyrządu. Termometr lub wkład pomiarowy można wyjąć z osłony termometrycznej. Osłona termometryczna można wymontować z procesu tylko po rozhermetyzowaniu. W przypadku termometrów bez osłony termometrycznej, system musi zostać rozhermetyzowany, pozostawiony do ostygnięcia i opróżniony z niebezpiecznych materiałów Zwrot sprzętu Podczas wysyłki przyrządu należy bezwzględnie przestrzegać poniższych zaleceń: Wszelkie przyrządy wysyłane do firmy WIKA nie mogą zawierać żadnego rodzaju niebezpiecznych substancji (kwasów, zasad, roztworów itp.). Podczas zwracania przyrządu należy użyć oryginalnego opakowania lub odpowiedniego opakowania transportowego. Aby uniknąć uszkodzenia: 1. Owinąć przyrząd w antystatyczną folię z tworzywa sztucznego. 2. Umieścić przyrząd w opakowaniu razem z materiałem absorbującym uderzenia. Rozmieścić materiał absorbujący uderzenia dokładnie ze wszystkich stron opakowania transportowego. 3. Jeżeli to możliwe, umieścić torebkę ze środkiem osuszającym wewnątrz opakowania. 4. Oznaczyć wysyłkę jako transport wysokoczułego przyrządu pomiarowego. Informacje odnośnie zwrotu sprzętu można znaleźć pod nagłówkiem "Service" na stronie internetowej Utylizacja Nieprawidłowa utylizacja sprzętu może być groźna dla środowiska. Części instrumentu i materiały opakowania należy utylizować w sposób zgodny z przepisami ochrony środowiska i obowiązującymi w danym kraju przepisami dotyczącymi utylizacji odpadów. Instrukcja obsługi termometrów rezystancyjnych i termopar firmy WIKA, Ex n 25

26 Załącznik 1: Certyfikat zgodności Tłumaczenie (1) CERTYFIKAT ZGODNOŚCI (2) Sprzęt lub system ochronny przeznaczony do użytku w potencjalnie wybuchowej atmosferze - Dyrektywa 94/9/WE (3) Numer świadectwa testów TÜV 04 ATEX 2701 X (4) Wyposażenie: Termometr, typ TR...X i TC...X (5) Producent: WIKA Alexander Wiegand GmbH & Co. KG (6) Adres: Aleksander-Wiegand-Strasse D Klingenberg (7) Niniejsze urządzenie oraz jego dopuszczalne warianty opisano w załączniku do niniejszego certyfikatu i w dokumentach w nim wymienionych. (8) Jednostka notyfikująca TÜV TUV NORD CERT GmbH & Co. KG, TÜV CERT- nr 0032 zgodnie z artykułem 9 Dyrektywy Rady 94/9/WE z , niniejszym oświadcza że niniejszy sprzęt lub system ochronny jest zgodny z Podstawowymi wymaganiami BHP w zakresie projektu i konstrukcji sprzętu i systemu ochronnego przeznaczonych do użytkowania w atmosferze potencjalnie wybuchowej podanymi w Aneksie II do Dyrektywy. Badanie i wyniki testów zostały udokumentowane w poufnym raporcie N 04 YEX (9) Zgodność z wymogami BHP jest zapewniana dzięki zgodności z następującymi normami: EN :1999 EN :1998+A1 (10) Jeżeli za numerem certyfikatu znajduje się znak X wskazuje to, że sprzęt lub system ochronny podlega specjalnym warunkom bezpiecznego użytkowania określonym w załączniku do danego certyfikatu. (11) Certyfikat zgodności odnosi się jedynie do konstrukcji, badania i testów opisywanego sprzętu zgodnie z Dyrektywą 94/9/WE. Do procesu produkcyjnego i dostawy opisywanego sprzętu i systemu ochronnego odnoszą się inne wymagania Dyrektywy. Nie są objęte niniejszym certyfikatem. (12) Oznaczenie sprzętu lub systemu ochronnego musi obejmować: II 3 GD EEx nal IIC TX C IP65 lub II 3 G EEx nal IIC TX TÜV NORD CERT GmbH Biuro w Hanowerze Am TÜV Hanower Tel +48(0) Faks +48 (0) Hanower, TÜV NORD CERT GmbH jest prawnym następcą jednostki notyfikowanej TÜV NORD CERT GmbH & Co. KG. German, oryginalny certyfikat wydany Kierownik jednostki notyfikującej Niniejsza deklaracja zgodności może być publikowana jedynie w całości bez żadnych zmian wraz z załącznikiem. Fragmenty lub zmiany muszą być zaakceptowane przez TÜV NORD CERT GmbH & Co. KG str. 1/3 26 Instrukcja obsługi termometrów rezystancyjnych i termopar firmy WIKA, Ex n

27 Załącznik 1: Certyfikat zgodności (13) ZAŁĄCZNIK (14) DEKLARACJA ZGODNOŚCI N TÜV 04 ATEX 2701 X (15) Opis sprzętu i systemu ochronnego Termometr typu TR...X (czujnik rezystancyjny) i TC...X (termopara) składa się ze spawanej rury z zamontowanym wewnątrz czujnikiem temperatury umieszczonym w proszku ceramicznym. Po stronie podłączeniowej termometr może być wyposażony w obudowę, wtyczkę podłączeniową lub przewody podłączeniowe. Konstrukcja obudowy zawiera końcówki przyłączeniowe lub certyfikowany przetwornik. Oznaczenie termometru podano w poniższej tabeli. Dane techniczne Maks. temperatura powierzchni lub klasa temperatury TX Maks. temperatura rury ochronnej/wkładu pomiarowego Minimalna długość szyjki M h *1 Zakres temperatury otoczenia Ta*2 T80 C lub T6 78 C C...55 C T95 C lub T5 93 C C...70 C T130 C lub T4 128 C 20 mm -20 C C T195 C lub T3 193 C 50 mm -20 C C T290 C lub T2 288 C 100 mm -20 C C T440 C lub T1 438 C 100 mm -20 C C *1 Minimalna długość szyjki jest określona jako odległość pomiędzy dolnym brzegiem głowicy podłączeniowej a powierzchnią emitującą ciepło. *2 Przetwornik może ograniczyć zakres temperatury otoczenia T. Bez wbudowanego przetwornika: Oznaczenie: Z przetwornikiem: Obwody sygnalizacyjne i zasilające U max = 30 V l max = 9 ma P max = 15 mw II 3 GD EEx na IIC TX C IP65 lub II 3 G EEx na IIC TX Obwody sygnalizacyjne i zasilające U max = 40 V Stosowany przetwornik musi mieć l max = 150 ma certyfikat lub posiadać deklarację zgodności p max = 900 mw z nal IIC, EN Obwód czujnika I max = 9 ma P =15mW Oznaczenie: II 3 GD EEx nal IIC TX C IP65 lub II 3 G EEx nal IIC TX (16) Dokumentacja testów znajduje się w protokole z testów nr 04 YEX str. 2/3 Instrukcja obsługi termometrów rezystancyjnych i termopar firmy WIKA, Ex n 27

28 Załącznik 1: Certyfikat zgodności ZAŁĄCZNIK DO DEKLARACJI ZGODNOŚCI N TÜV 04 ATEX 2701 X (17) Specjalne warunki bezpiecznego użytkowania Czujnik kablowy, typ TR/TC 720, 730 i 740, może być stosowany na obszarach niebezpiecznych jedynie w tulei przejściowej. Strona podłączenia (rurka plastikowa) musi znajdować się poza obszarem niebezpiecznym. Czujnik kablowy typ TR/TC 720, 730 i 740 musi być montowany z ochroną przed zginaniem i wyciągnięciem jak również z ochroną mechaniczną. Po zamontowaniu, czujnik kablowy typu TR/TC 720, 730 i 740 musi być podłączony do przewodu wyrównawczego. (18) Podstawowe wymagania BHP brak dodatkowych str. 3/3 28 Instrukcja obsługi termometrów rezystancyjnych i termopar firmy WIKA, Ex n

29 Załącznik 1: Certyfikat zgodności / Załącznik 2: Deklaracja zgodności WE Deklaracja zgodności WE Dokument Nr: Niniejszym oświadczamy na własną odpowiedzialność, że poniższe produkty oznakowane znakiem CE: Modele/Karty katalogowe: TR40 (TR101) TE60.40 TR20(TR184) TE60.20 TC40(TC101) TE65.40 TC81 (TC501) TE65.81 TR53 (TR165) TE60.53 TR20 (TR485) TE60.20 TC10-A (TC002) TE65.01 TC50 (TC602) TE65.50 TR10-A (TR002) TE60.01 TR20 (TR489) TE60.20 TC10-B (TC200) TE65.02 TC50 (TC503) TE65.50 TR10-B (TR200) TE60.02 TR81 (TR201) TE60.81 TC10-C+TW35 (TC201) TE65.03 TC40 (TC720) TE65.40 TR10-C+TW35 (TR201) TE60.03 TR5O(TR602) TE60.50 TC10-D(TC211) TE65.04 TC40 (TC730) TE65.40 TR10-D (TR211) TE60.04 TR50 (TR603) TE60.50 TC10-D(TC212) TE55.04 TC40 (TC740) TE65.40 TR10-D (TR212) TE50.04 TR40 (TR720) TE60.40 TC10-F+TW40 (TC401) TE65.06 TC10-H (TC750) TE65.08 TR51 TE60.51 TR40 (TR730) TE60.40 TC10-H (TC750) TE65.08 TR55 (TR217) TE60.55 TR40 (TR740) TE60.40 TC53 (TC165) TE65.53 TR10-F+TW40 (TR401) TE60.06 TR10-H (TR750) TE60.08 TR20 (TR451) TE60.20 TR10-H (TR760) TE60.08 TR20 (TR481) TE60.20 TR10-J(TR820) TC60.10 TR20 (TR482) TE60.20 TR60-A(TR812) TE60.60 TR20 (TR483) TE60.20 są zgodne z Certyfikatem Badania Typu EC TÜV 04 ATEX 2701X zgodnie z dyrektywą 94/9/WE. Przyrządy są oznakowane jedną z poniższych etykiet II 3G EEx na IIC T1-T6 bez zamontowanego przetwornika II 3 G EEx nal HC T1-T6 z zamontowanym przetwornikiem Zastosowane normy: EN :1999 EN : A1 Jednostka notyfikująca Nr 0032 TÜV NORD CERT Am TÜV 1 D Hanower Podpisane w imieniu i na rzecz WIKA Alexander Wiegand SE & Co. KG Klingenberg, Oddział firmy: TM i.v. Anton Völker Zarządzanie jakością: TM i.a. Matthias Rau Podpis osoby upoważnionej przez firmę Instrukcja obsługi termometrów rezystancyjnych i termopar firmy WIKA, Ex n 29
