1 Przegląd Produktów Separatory Membranowe

2 Part of Your Business Spis treści Linie produktowe WIKA 3 Separatory membranowe z przyłączem kołnierzowym 4 Separatory membranowe z przyłączem gwintowym 6 Separatory membranowe z przyłączem sterylnym 7 HYDRA-Line 10 Akcesoria dla separatorów membranowych 11 Informacje techniczne 12 Możliwe połączenia z separatorami membranowymi 14 Materiały i ciecze transmisyjne 15 WIKA na świecie 16 Zdolni do podjęcia każdego wyzwania Grupa WIKA, rodzinna firma zatrudniająca ponad 7900 wysoko wykwalifikowanych pracowników, jest światowym liderem w zakresie pomiaru ciśnienia i temperatury. Firma WIKA ustanawia także standardy w pomiarach poziomu i przepływu oraz technologii kalibracji. Została założona w 1946 roku. Dzięki szerokiemu portfolio wysoko precyzyjnych przyrządów oraz kompleksowemu zakresowi usług, dziś jest silnym i niezawodnym partnerem w zakresie wszystkich wymagań przemysłowej technologii pomiarowej. Firma WIKA posiada fabryki produkcyjne na całym świecie, dzięki czemu zapewnia elastyczność oraz najwyższą wydajność dostaw. Co roku, w seriach od 1 do ponad sztuk, dostarczanych jest powyżej 50 milionów wysokiej jakości produktów standardowych oraz rozwiązań specjalnych. Nasi klienci na całym świecie obsługiwani są kompetentnie i niezawodnie, za pośrednictwem licznych oddziałów własnych i partnerów handlowych. Z naszymi odbiorcami lokalnie kontaktują się doświadczeni inżynierowie oraz specjaliści ds. sprzedaży. Efektywna logistyka W pełni zautomatyzowana produkcja Certyfikowane laboratoria kalibracyjne 2

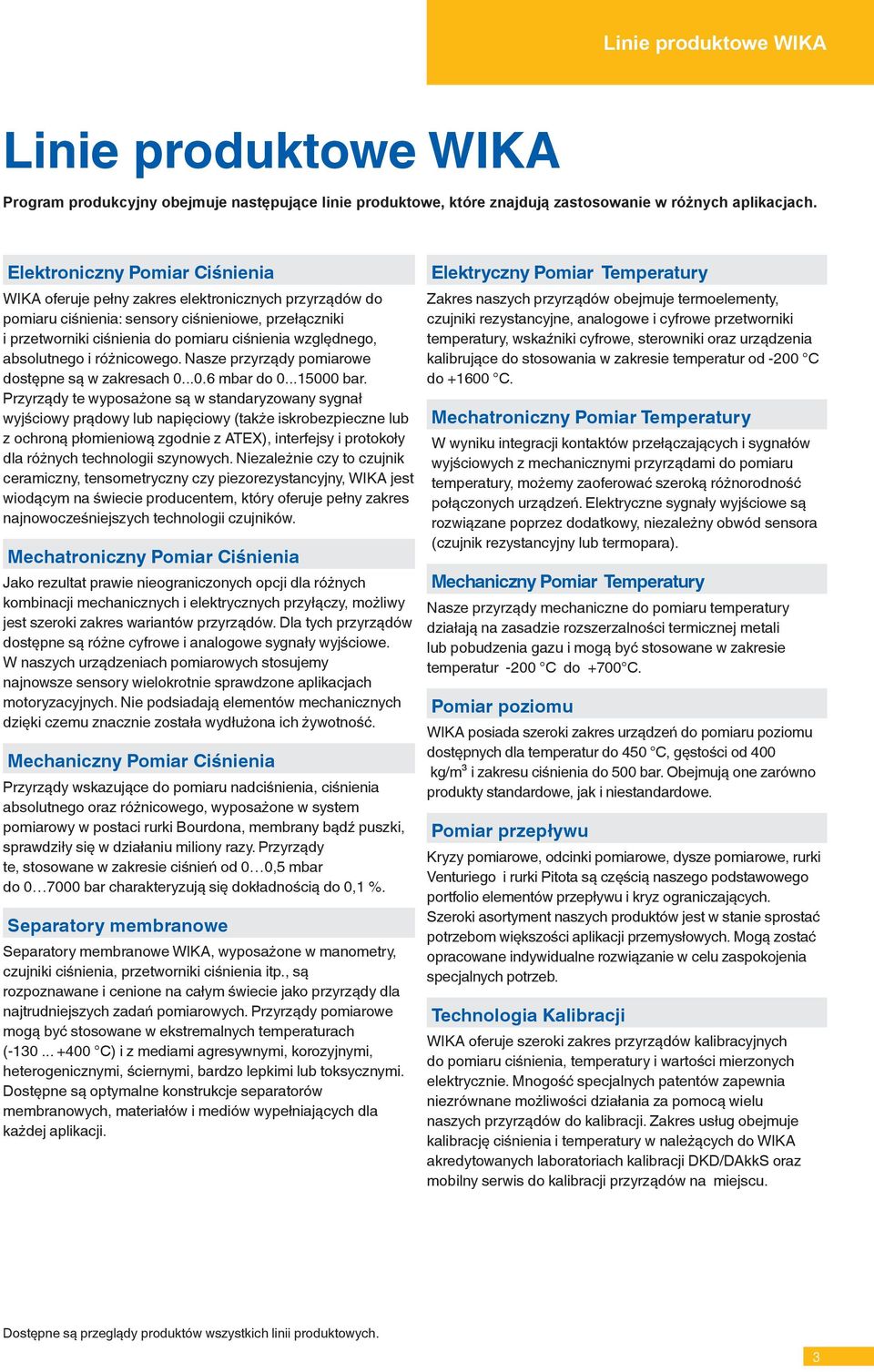

3 Linie produktowe WIKA Linie produktowe WIKA Program produkcyjny obejmuje następujące linie produktowe, które znajdują zastosowanie w różnych aplikacjach. Elektroniczny Pomiar Ciśnienia WIKA oferuje pełny zakres elektronicznych przyrządów do pomiaru ciśnienia: sensory ciśnieniowe, przełączniki i przetworniki ciśnienia do pomiaru ciśnienia względnego, absolutnego i różnicowego. Nasze przyrządy pomiarowe dostępne są w zakresach mbar do bar. Przyrządy te wyposażone są w standaryzowany sygnał wyjściowy prądowy lub napięciowy (także iskrobezpieczne lub z ochroną płomieniową zgodnie z ATEX), interfejsy i protokoły dla różnych technologii szynowych. Niezależnie czy to czujnik ceramiczny, tensometryczny czy piezorezystancyjny, WIKA jest wiodącym na świecie producentem, który oferuje pełny zakres najnowocześniejszych technologii czujników. Mechatroniczny Pomiar Ciśnienia Jako rezultat prawie nieograniczonych opcji dla różnych kombinacji mechanicznych i elektrycznych przyłączy, możliwy jest szeroki zakres wariantów przyrządów. Dla tych przyrządów dostępne są różne cyfrowe i analogowe sygnały wyjściowe. W naszych urządzeniach pomiarowych stosujemy najnowsze sensory wielokrotnie sprawdzone aplikacjach motoryzacyjnych. Nie podsiadają elementów mechanicznych dzięki czemu znacznie została wydłużona ich żywotność. Mechaniczny Pomiar Ciśnienia Przyrządy wskazujące do pomiaru nadciśnienia, ciśnienia absolutnego oraz różnicowego, wyposażone w system pomiarowy w postaci rurki Bourdona, membrany bądź puszki, sprawdziły się w działaniu miliony razy. Przyrządy te, stosowane w zakresie ciśnień od 0 0,5 mbar do bar charakteryzują się dokładnością do 0,1 %. Separatory membranowe Separatory membranowe WIKA, wyposażone w manometry, czujniki ciśnienia, przetworniki ciśnienia itp., są rozpoznawane i cenione na całym świecie jako przyrządy dla najtrudniejszych zadań pomiarowych. Przyrządy pomiarowe mogą być stosowane w ekstremalnych temperaturach ( C) i z mediami agresywnymi, korozyjnymi, heterogenicznymi, ściernymi, bardzo lepkimi lub toksycznymi. Dostępne są optymalne konstrukcje separatorów membranowych, materiałów i mediów wypełniających dla każdej aplikacji. Elektryczny Pomiar Temperatury Zakres naszych przyrządów obejmuje termoelementy, czujniki rezystancyjne, analogowe i cyfrowe przetworniki temperatury, wskaźniki cyfrowe, sterowniki oraz urządzenia kalibrujące do stosowania w zakresie temperatur od -200 C do C. Mechatroniczny Pomiar Temperatury W wyniku integracji kontaktów przełączających i sygnałów wyjściowych z mechanicznymi przyrządami do pomiaru temperatury, możemy zaoferować szeroką różnorodność połączonych urządzeń. Elektryczne sygnały wyjściowe są rozwiązane poprzez dodatkowy, niezależny obwód sensora (czujnik rezystancyjny lub termopara). Mechaniczny Pomiar Temperatury Nasze przyrządy mechaniczne do pomiaru temperatury działają na zasadzie rozszerzalności termicznej metali lub pobudzenia gazu i mogą być stosowane w zakresie temperatur -200 C do +700 C. Pomiar poziomu WIKA posiada szeroki zakres urządzeń do pomiaru poziomu dostępnych dla temperatur do 450 C, gęstości od 400 kg/m³ i zakresu ciśnienia do 500 bar. Obejmują one zarówno produkty standardowe, jak i niestandardowe. Pomiar przepływu Kryzy pomiarowe, odcinki pomiarowe, dysze pomiarowe, rurki Venturiego i rurki Pitota są częścią naszego podstawowego portfolio elementów przepływu i kryz ograniczających. Szeroki asortyment naszych produktów jest w stanie sprostać potrzebom większości aplikacji przemysłowych. Mogą zostać opracowane indywidualne rozwiązanie w celu zaspokojenia specjalnych potrzeb. Technologia Kalibracji WIKA oferuje szeroki zakres przyrządów kalibracyjnych do pomiaru ciśnienia, temperatury i wartości mierzonych elektrycznie. Mnogość specjalnych patentów zapewnia niezrównane możliwości działania za pomocą wielu naszych przyrządów do kalibracji. Zakres usług obejmuje kalibrację ciśnienia i temperatury w należących do WIKA akredytowanych laboratoriach kalibracji DKD/DAkkS oraz mobilny serwis do kalibracji przyrządów na miejscu. Dostępne są przeglądy produktów wszystkich linii produktowych. 3

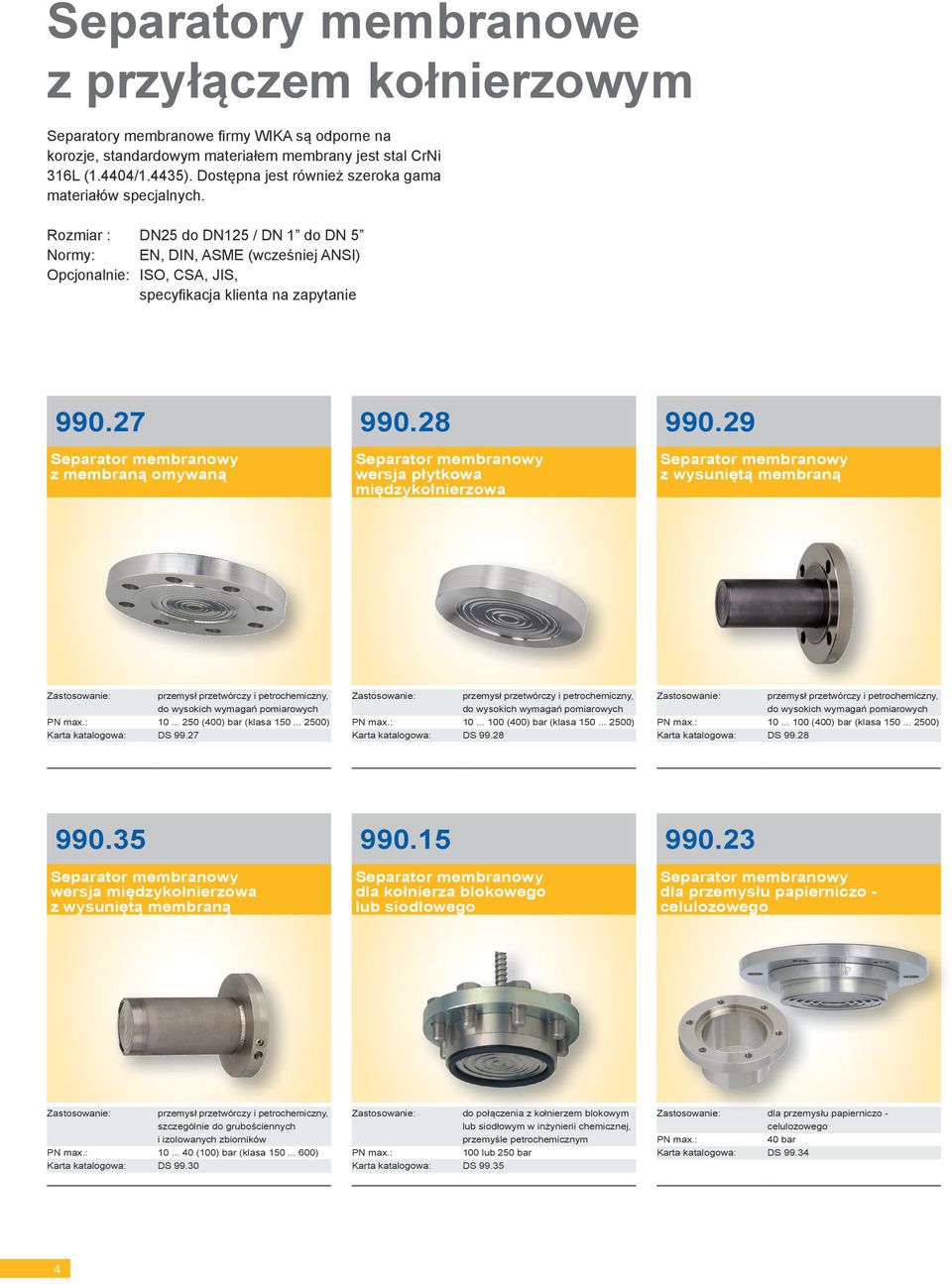

4 Separatory membranowe z przyłączem kołnierzowym Separatory membranowe firmy WIKA są odporne na korozje, standardowym materiałem membrany jest stal CrNi 316L (1.4404/1.4435). Dostępna jest również szeroka gama materiałów specjalnych. Rozmiar : DN25 do DN125 / DN 1 do DN 5 Normy: EN, DIN, ASME (wcześniej ANSI) Opcjonalnie: ISO, CSA, JIS, specyfikacja klienta na zapytanie z membraną omywaną wersja płytkowa międzykołnierzowa z wysuniętą membraną Zastosowanie: przemysł przetwórczy i petrochemiczny, do wysokich wymagań pomiarowych (400) bar (klasa ) Karta katalogowa: DS Zastosowanie: przemysł przetwórczy i petrochemiczny, do wysokich wymagań pomiarowych (400) bar (klasa ) Karta katalogowa: DS Zastosowanie: przemysł przetwórczy i petrochemiczny, do wysokich wymagań pomiarowych (400) bar (klasa ) Karta katalogowa: DS wersja międzykołnierzowa z wysuniętą membraną dla kołnierza blokowego lub siodłowego dla przemysłu papierniczo - celulozowego Zastosowanie: przemysł przetwórczy i petrochemiczny, szczególnie do grubościennych i izolowanych zbiorników (100) bar (klasa ) Karta katalogowa: DS Zastosowanie: do połączenia z kołnierzem blokowym lub siodłowym w inżynierii chemicznej, przemyśle petrochemicznym 100 lub 250 bar Karta katalogowa: DS Zastosowanie: dla przemysłu papierniczo - celulozowego 40 bar Karta katalogowa: DS

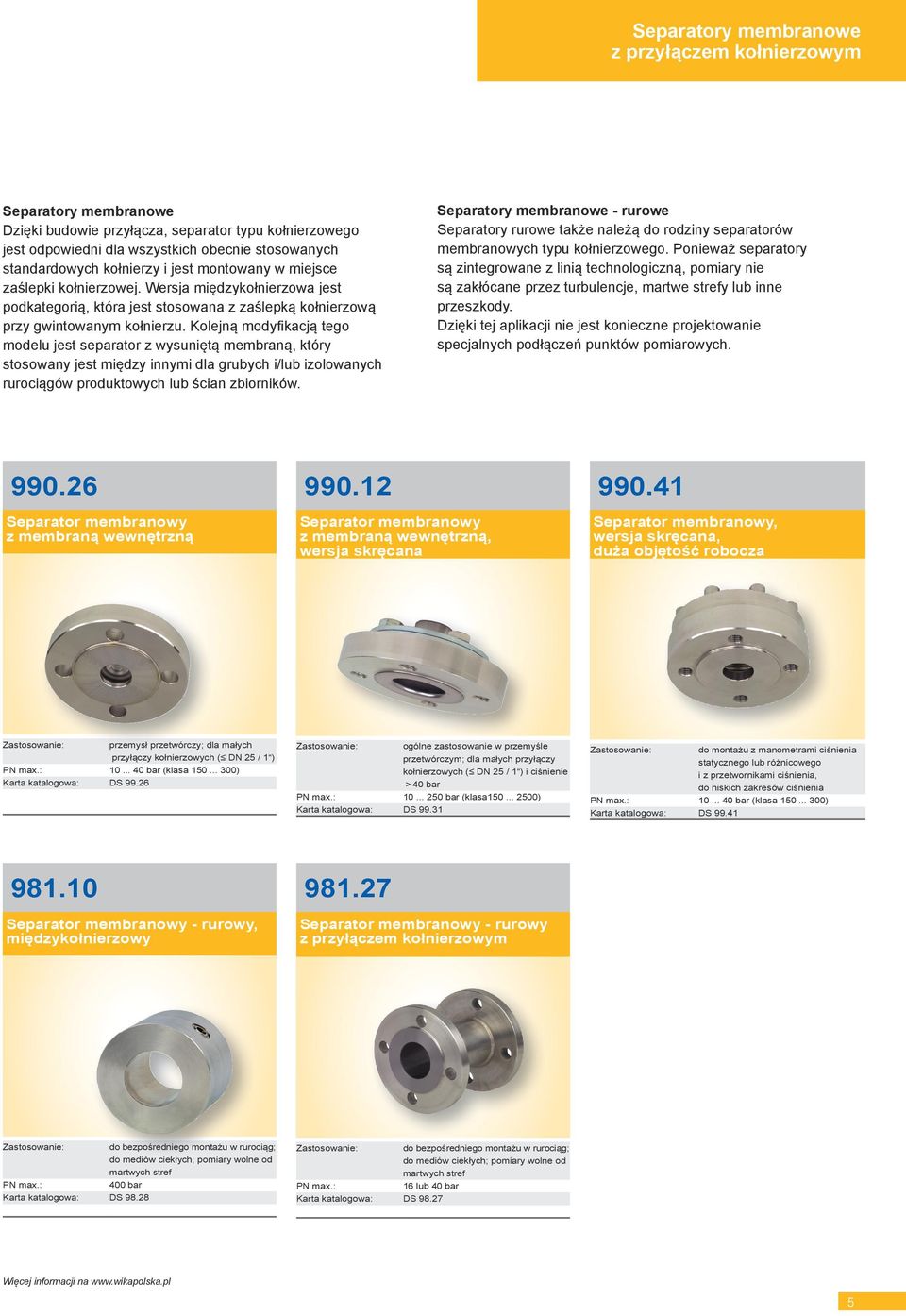

5 Separatory membranowe z przyłączem kołnierzowym Separatory membranowe Dzięki budowie przyłącza, separator typu kołnierzowego jest odpowiedni dla wszystkich obecnie stosowanych standardowych kołnierzy i jest montowany w miejsce zaślepki kołnierzowej. Wersja międzykołnierzowa jest podkategorią, która jest stosowana z zaślepką kołnierzową przy gwintowanym kołnierzu. Kolejną modyfikacją tego modelu jest separator z wysuniętą membraną, który stosowany jest między innymi dla grubych i/lub izolowanych rurociągów produktowych lub ścian zbiorników. Separatory membranowe - rurowe Separatory rurowe także należą do rodziny separatorów membranowych typu kołnierzowego. Ponieważ separatory są zintegrowane z linią technologiczną, pomiary nie są zakłócane przez turbulencje, martwe strefy lub inne przeszkody. Dzięki tej aplikacji nie jest konieczne projektowanie specjalnych podłączeń punktów pomiarowych z membraną wewnętrzną z membraną wewnętrzną, wersja skręcana , wersja skręcana, duża objętość robocza Zastosowanie: przemysł przetwórczy; dla małych przyłączy kołnierzowych ( DN 25 / 1 ) bar (klasa ) Karta katalogowa: DS Zastosowanie: ogólne zastosowanie w przemyśle przetwórczym; dla małych przyłączy kołnierzowych ( DN 25 / 1 ) i ciśnienie > 40 bar bar (klasa ) Karta katalogowa: DS Zastosowanie: do montażu z manometrami ciśnienia statycznego lub różnicowego i z przetwornikami ciśnienia, do niskich zakresów ciśnienia bar (klasa ) Karta katalogowa: DS rurowy, międzykołnierzowy rurowy z przyłączem kołnierzowym Zastosowanie: do bezpośredniego montażu w rurociąg; do mediów ciekłych; pomiary wolne od martwych stref 400 bar Karta katalogowa: DS Zastosowanie: do bezpośredniego montażu w rurociąg; do mediów ciekłych; pomiary wolne od martwych stref 16 lub 40 bar Karta katalogowa: DS Więcej informacji na 5

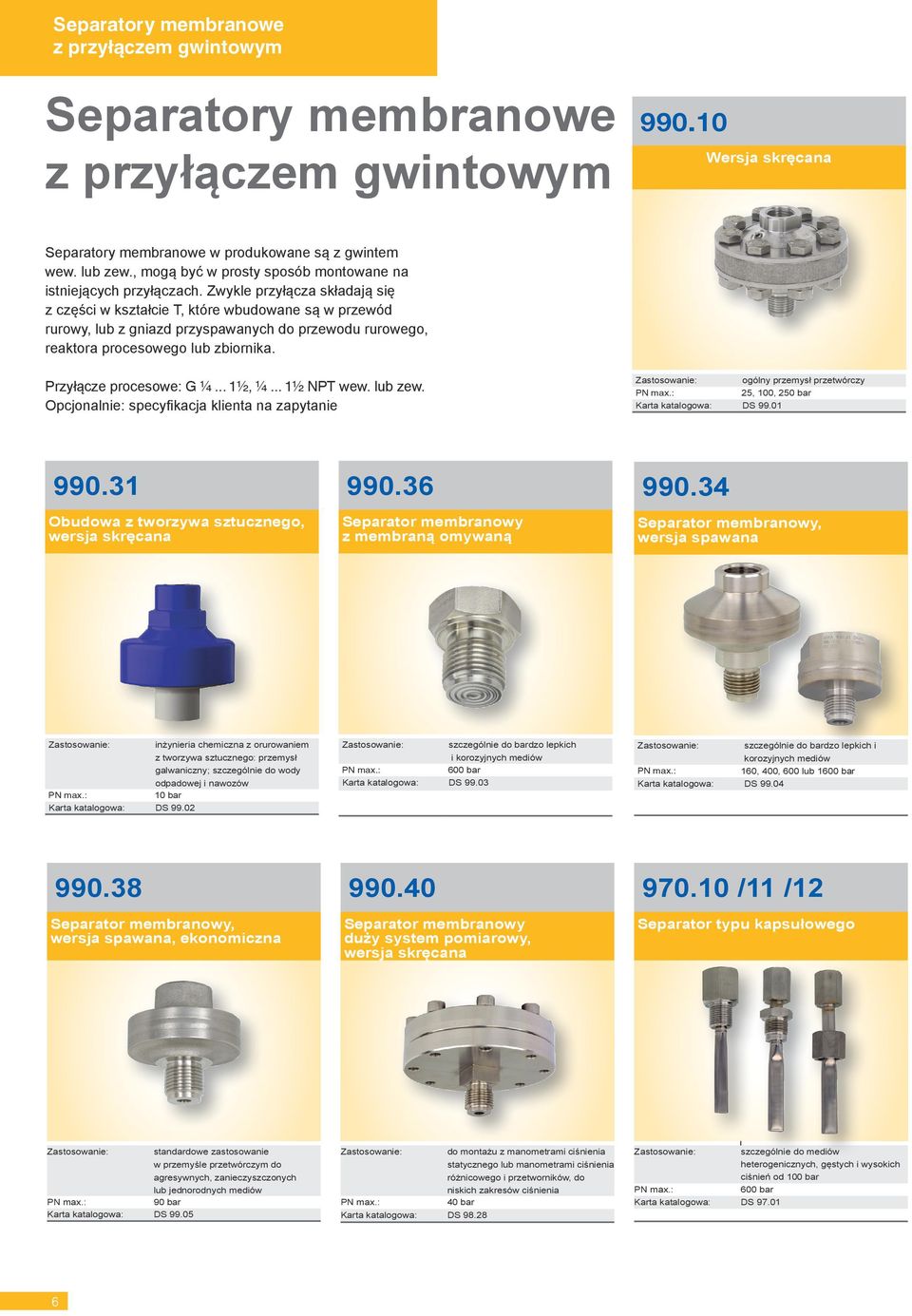

6 Separatory membranowe z przyłączem gwintowym Separatory membranowe z przyłączem gwintowym Wersja skręcana Separatory membranowe w produkowane są z gwintem wew. lub zew., mogą być w prosty sposób montowane na istniejących przyłączach. Zwykle przyłącza składają się z części w kształcie T, które wbudowane są w przewód rurowy, lub z gniazd przyspawanych do przewodu rurowego, reaktora procesowego lub zbiornika. Przyłącze procesowe: G ¼... 1½, ¼... 1½ NPT wew. lub zew. Opcjonalnie: specyfikacja klienta na zapytanie Zastosowanie: ogólny przemysł przetwórczy 25, 100, 250 bar Karta katalogowa: DS Obudowa z tworzywa sztucznego, wersja skręcana z membraną omywaną , wersja spawana Zastosowanie: inżynieria chemiczna z orurowaniem z tworzywa sztucznego: przemysł galwaniczny; szczególnie do wody odpadowej i nawozów 10 bar Karta katalogowa: DS Zastosowanie: szczególnie do bardzo lepkich i korozyjnych mediów 600 bar Karta katalogowa: DS Zastosowanie: szczególnie do bardzo lepkich i korozyjnych mediów 160, 400, 600 lub 1600 bar Karta katalogowa: DS , wersja spawana, ekonomiczna duży system pomiarowy, wersja skręcana /11 /12 Separator typu kapsułowego Zastosowanie: standardowe zastosowanie w przemyśle przetwórczym do agresywnych, zanieczyszczonych lub jednorodnych mediów 90 bar Karta katalogowa: DS Zastosowanie: do montażu z manometrami ciśnienia statycznego lub manometrami ciśnienia różnicowego i przetworników, do niskich zakresów ciśnienia 40 bar Karta katalogowa: DS Zastosowanie: szczególnie do mediów heterogenicznych, gęstych i wysokich ciśnień od 100 bar 600 bar Karta katalogowa: DS

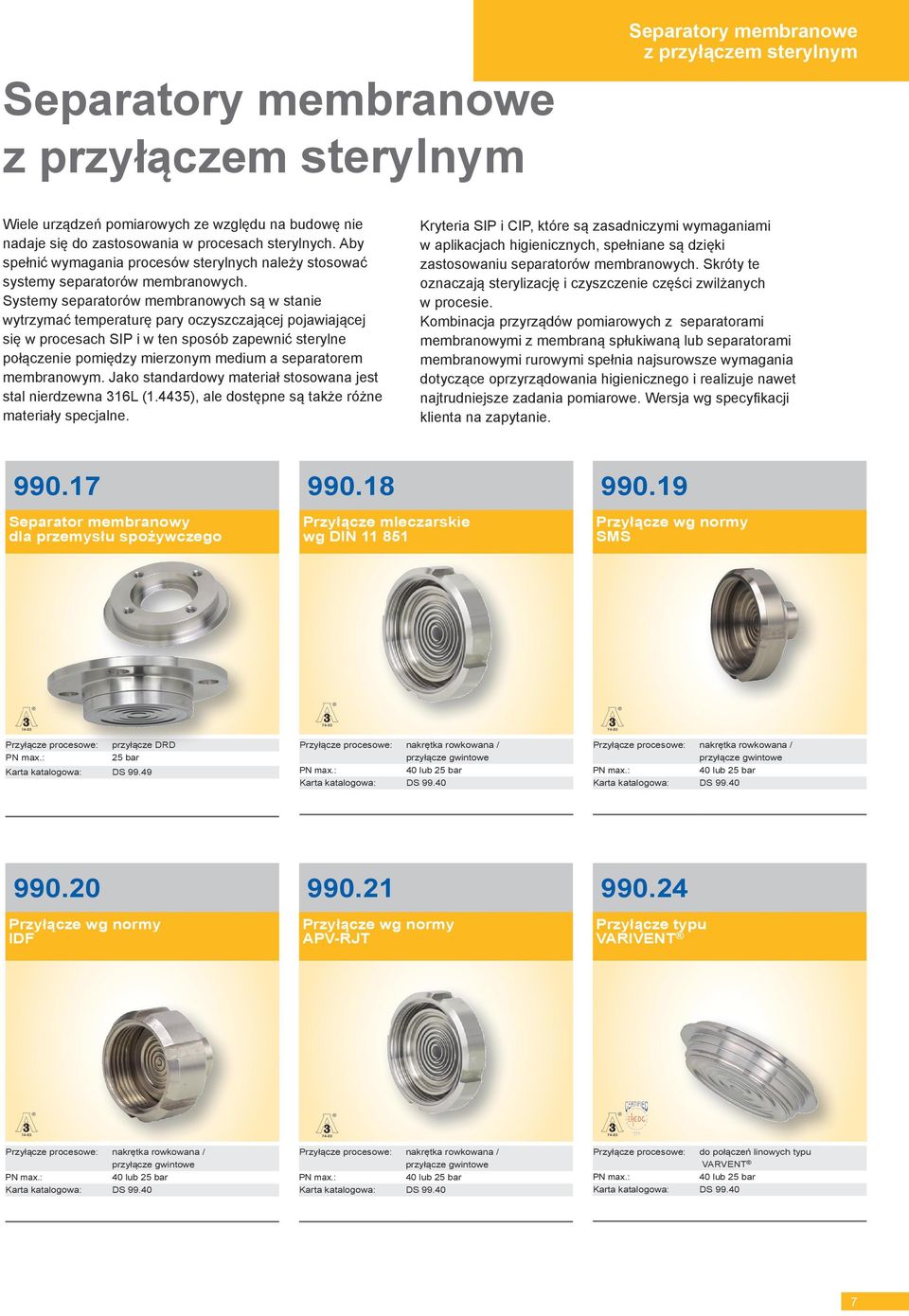

7 Separatory membranowe z przyłączem sterylnym Separatory membranowe z przyłączem sterylnym Wiele urządzeń pomiarowych ze względu na budowę nie nadaje się do zastosowania w procesach sterylnych. Aby spełnić wymagania procesów sterylnych należy stosować systemy separatorów membranowych. Systemy separatorów membranowych są w stanie wytrzymać temperaturę pary oczyszczającej pojawiającej się w procesach SIP i w ten sposób zapewnić sterylne połączenie pomiędzy mierzonym medium a separatorem membranowym. Jako standardowy materiał stosowana jest stal nierdzewna 316L (1.4435), ale dostępne są także różne materiały specjalne. Kryteria SIP i CIP, które są zasadniczymi wymaganiami w aplikacjach higienicznych, spełniane są dzięki zastosowaniu separatorów membranowych. Skróty te oznaczają sterylizację i czyszczenie części zwilżanych w procesie. Kombinacja przyrządów pomiarowych z separatorami membranowymi z membraną spłukiwaną lub separatorami membranowymi rurowymi spełnia najsurowsze wymagania dotyczące oprzyrządowania higienicznego i realizuje nawet najtrudniejsze zadania pomiarowe. Wersja wg specyfikacji klienta na zapytanie dla przemysłu spożywczego Przyłącze mleczarskie wg DIN Przyłącze wg normy SMS Przyłącze procesowe: przyłącze DRD 25 bar Karta katalogowa: DS Przyłącze procesowe: nakrętka rowkowana / przyłącze gwintowe 40 lub 25 bar Karta katalogowa: DS Przyłącze procesowe: nakrętka rowkowana / przyłącze gwintowe 40 lub 25 bar Karta katalogowa: DS Przyłącze wg normy IDF Przyłącze wg normy APV-RJT Przyłącze typu VARIVENT Przyłącze procesowe: nakrętka rowkowana / przyłącze gwintowe 40 lub 25 bar Karta katalogowa: DS Przyłącze procesowe: nakrętka rowkowana / przyłącze gwintowe 40 lub 25 bar Karta katalogowa: DS Przyłącze procesowe: do połączeń linowych typu VARVENT 40 lub 25 bar Karta katalogowa: DS

8 Separatory membranowe z przyłączem sterylnym Przyłącze Tri-Clamp Przyłącze procesowe: Tri-Clamp 40 bar (DN DN 50) 25 bar (od DN 65) Karta katalogowa: DS Clamp wg DIN Clamp wg ISO Przyłącze NEUMO BioConnect Przyłącze procesowe: Clamp 40 bar (DN DN 50) 25 bar ( od DN 65) Karta katalogowa: DS Przyłącze procesowe: Clamp 40 bar (DN DN 50) 25 bar ( od DN 65) Karta katalogowa: DS Przyłącze procesowe: Karta katalogowa: DS NEUMO BioConnect gwintowe lub kołnierzowe 16 bar ( przyłącze gwintowe 70 bar (przyłącze kołnierzowe) inne zakresy na zapytanie Przyłącze sterylne wg DIN Przyłącze NEUMO BioControl Przyłącze do homogenizatorów Przyłącze procesowe: sterylne przyłącze gwintowe sterylne przyłącze kołnierzowe sterylne przyłącze zaciskowe bar w zależności od przyłącza procesowego Karta katalogowa: DS Przyłącze procesowe: do montażu z systemem NEUMO BioControl 16 bar (większe ) 70 bar (większe 25) Karta katalogowa: DS Zastosowanie: do homogenizatorów PN max. : 600,1000 lub 1600 bar Karta katalogowa: CS

9 Separatory membranowe z przyłączem sterylnym rurowy przyłącze mleczarskie DIN rurowy Tri- Clamp rurowy przyłącze sterylne Przyłącze procesowe: gwintowe (inne przyłącza na zapytanie) 40 bar (DN DN 40) 25 bar (od DN 50) Karta katalogowa: DS Przyłącze procesowe: Tri-Clamp, Clamp DIN 32676, ISO bar (DN DN 40) 25 bar (od DN 50) Karta katalogowa: DS Przyłącze procesowe: DIN gwintowe DIN kołnierzowe DIN zacisk bar w zależności od przyłącza procesowego Karta katalogowa: DS rurowy, przyłącze NEUMO BioConnect (DIN ) - rurowy ze zintegrowanym przetwornikiem temperatury, przyłącze mleczarskie rurowy ze zintegrowanym przetwornikiem temperatury, przyłącze Clamp Przyłącze procesowe: NEUMO BioConnect gwintowe lub kołnierzowe 16 bar (przyłącze gwintowe) 70 bar (przyłącze kołnierzowe) inne zakresy na zapytanie Karta katalogowa: DS Przyłącze procesowe: DIN ( przyłącze gwintowe) 40 bar (do DN 50) 25 bar (od DN 65) Karta katalogowa: DS Przyłącze procesowe: Tri-Clamp PN max. : 40 bar (do DN 50) 25 bar (od DN 65) Karta katalogowa: DS

10 HYDRA-Line HYDRA-Line Nasze przyrządy do pomiaru ciśnienia z rodziny produktów Hydra-Line opracowano we współpracy ze znanymi klientami z przemysłu półprzewodników. Pełna koncepcja produktów została przystosowana do specyficznych wymagań sprzętu procesowego oraz sektora dystrybucji chemikaliów o ultra-wysokiej czystości (UHP). Opatentowany system podwójnych membran Hydra umożliwia bezpieczne i niezawodne oddzielenia czujnika ciśnienia od medium procesowego. Równocześnie media procesowe rozpraszające, takie jak opary HF lub HCI, są uwalniane do środowiska, aby uniknąć zafałszowania wyników pomiaru lub zniszczenia elementu czujnika. Wszystkie części zwilżane wykonane są z PFA lub PTFE. HYDRA-GAUGE HYDRA-Sensor HYDRA-Dry obrót o 360 obrót o 360 Przyłącze procesowe: zaslepki lub rurowe 3/8" do 1 1/4" 1/4 NPT 1/2 NPT Zakres pomiarowy: ,5 do bar Karta katalogowa: SP Przyłącze procesowe: zaslepki lub rurowe 3/8" do 1 1/4" 1/4 NPT 1/2 NPT Zakres pomiarowy: ,5 do bar Karta katalogowa: SP Przyłącze procesowe: zaslepki lub rurowe 3/8" do 1 1/4" 1/4 NPT 1/2 NPT Zakres pomiarowy: do bar Karta katalogowa: SP

11 Akcesoria Akcesoria dla separatorów membranowych Kołnierz siodłowy Kołnierz blokowy Kołnierz blokowy dla rur z płaszczem Przyłącze procesowe: do wspawania w rurociąg DN DN 150 DN 2 ½"... 6" Dopuszczalna max C temperatura: Karta katalogowa: AC Przyłącze procesowe: do wspawania w rurociąg DN DN 150 Dopuszczalna max C temperatura: Karta katalogowa: AC Przyłącze procesowe: do wspawania w rurociąg DN DN 150 Dopuszczalna max C temperatura: Karta katalogowa: AC Pierścień spłukujący Neumo BioControl Przyłącze procesowe: Karta katalogowa: AC DN 50, 80, 100, 125 lub PN DN 2, 3,4, 5 lub klasa Przyłącze procesowe: Neumo BioControl PN max. : 16 bar Karta katalogowa: AC

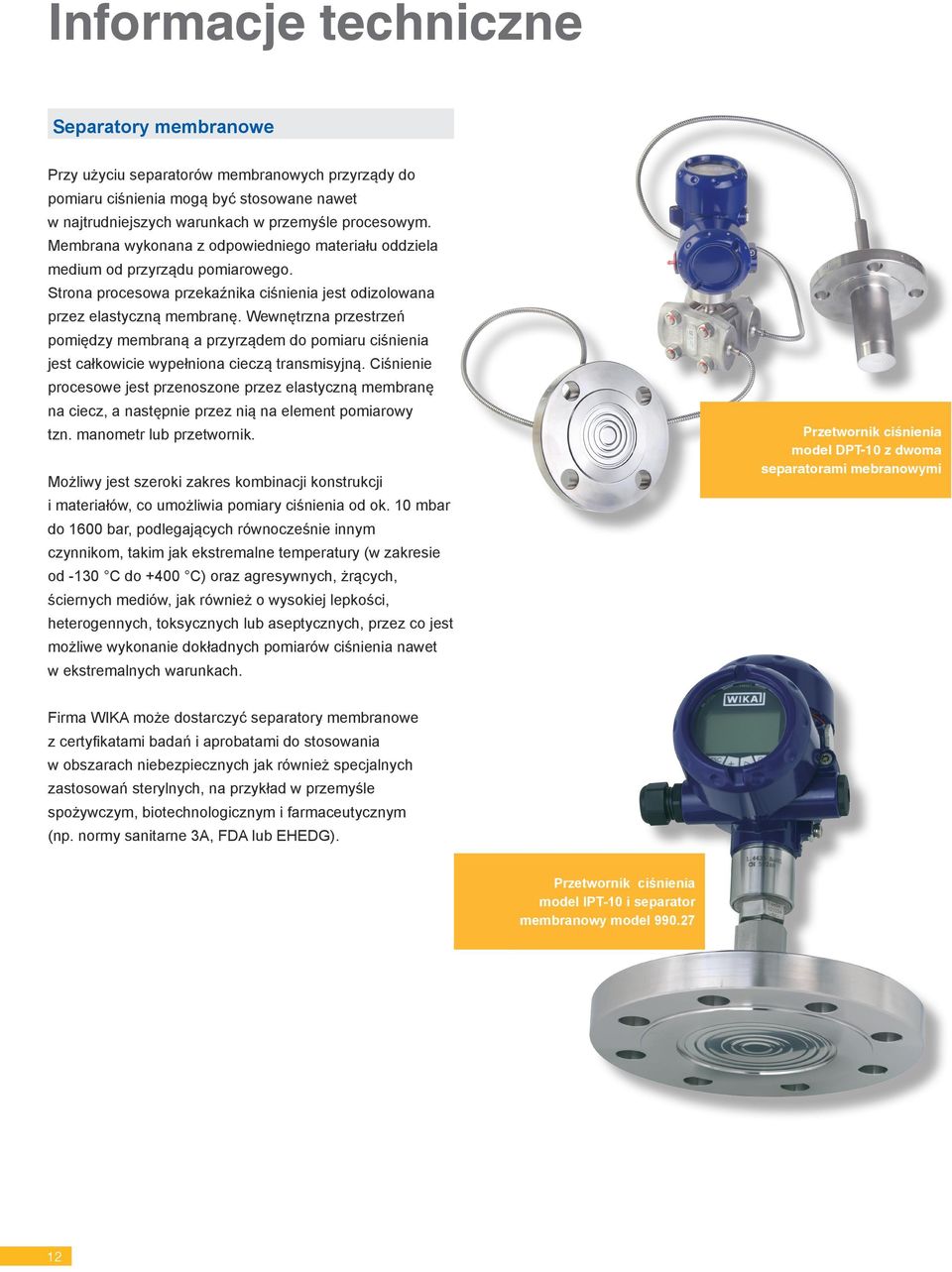

12 Informacje techniczne Separatory membranowe Przy użyciu separatorów membranowych przyrządy do pomiaru ciśnienia mogą być stosowane nawet w najtrudniejszych warunkach w przemyśle procesowym. Membrana wykonana z odpowiedniego materiału oddziela medium od przyrządu pomiarowego. Strona procesowa przekaźnika ciśnienia jest odizolowana przez elastyczną membranę. Wewnętrzna przestrzeń pomiędzy membraną a przyrządem do pomiaru ciśnienia jest całkowicie wypełniona cieczą transmisyjną. Ciśnienie procesowe jest przenoszone przez elastyczną membranę na ciecz, a następnie przez nią na element pomiarowy tzn. manometr lub przetwornik. Możliwy jest szeroki zakres kombinacji konstrukcji i materiałów, co umożliwia pomiary ciśnienia od ok. 10 mbar do 1600 bar, podlegających równocześnie innym czynnikom, takim jak ekstremalne temperatury (w zakresie od -130 C do +400 C) oraz agresywnych, żrących, ściernych mediów, jak również o wysokiej lepkości, heterogennych, toksycznych lub aseptycznych, przez co jest możliwe wykonanie dokładnych pomiarów ciśnienia nawet w ekstremalnych warunkach. Przetwornik ciśnienia model DPT-10 z dwoma separatorami mebranowymi Firma WIKA może dostarczyć separatory membranowe z certyfikatami badań i aprobatami do stosowania w obszarach niebezpiecznych jak również specjalnych zastosowań sterylnych, na przykład w przemyśle spożywczym, biotechnologicznym i farmaceutycznym (np. normy sanitarne 3A, FDA lub EHEDG). Przetwornik ciśnienia model IPT-10 i separator membranowy model

13 Informacje techniczne - rurowy Separatory membranowe są montowane do istniejących przyłączy. Generalnie przyłącza te mają kształt odwróconego T wmontowanego w rurociąg lub spawanego gniazda zamontowanego na rurze, czy zbiorniku. Zaletą tego typu separatora jest stosunkowo duża powierzchnia kontaktowa mierzonego medium z membraną separatora, co zapewnia dokładny pomiar ciśnienia, przede wszyskim przy bardzo niskich zakresach ciśnienia (< 600 mbar). Inną, niewątpliwą zaletą jest możliwość szybkiego demontażu separatora np. w celu wyczyszczenia bądź kalibracji. Separatory rurowe stanowią idealne rozwiązanie w przypadku mediów przepływowych. Ponieważ separator jest całkowicie zintegrowany z instalacją pomiary nie podlegają żadnym wpływom ze strony turbulencji, zwrotów, ślepych odgałęzień i innych zakłóceń w przepływie. W porównaniu do innych rozwiązań ze żłobieniami (kształt membrany) czy też o kształcie odbiegającym od okręgu, separatory rurowe dzięki ich idealnie walcowatej formie są samoczyszczące. Separatory rurowe montuje się bezpośrednio w rurociągu, pomiędzy dwoma kołnierzami. Różnorodność średnic nominalnych separatorów umożliwia właściwe ich dobranie do przekrojów poszczególnych instalacji procesowych. Przyrząd pomiarowy z separatorem mebranowym Przyrząd pomiarowy z separatorem mebranowym rurowym Przyrząd pomiarowy Manometr Przetwornik ciśnienia Przełącznik ciśnienia Przyrząd pomiarowy Manometr Przetwornik ciśnienia Przełącznik ciśnienia Płyn wypełniający układ Płyn wypełniający układ Kapilara/ wieża chłodząca Separator membranowy Górna część uszczelnienia Membrana Przyłącze procesowe Kapilara/ wieża chłodząca Separator membranowy rurowy Część płaszcza uszczelniającego bezpośrednio Membrana zamontowana bezpośrednio 13

14 Kombinacje i możliwe połączenia z separatorami membranowymi Połączenie separatora z przyrządem pomiarowym może być dokonane w sposób bezpośredni (na sztywno) lub też poprzez wydłużenie kapilarne. Połączenie sztywne może być dokonane poprzez bezpośrednie skręcenie lub spawanie przyrządu pomiarowego z korpusem separatora. Innym sposobem jest zastosowanie specjalnego adaptera, a w przypadku wysokich temperatur wieży chłodzącej montowanej pomiędzy separatorem, a instrumentem pomiarowym. Manometry Przetworniki ciśnienia Przetworniki ciśnienia Przełączniki ciśnienia Montaż bezpośredni Wieża chłodząca Kapilara z przyłączem gwintowym z przyłączem kołnierzowym z przyłączem sterylnym Konfiguracja połączenia przyrządu pomiarowego z separatorem zależy między innymi od warunków procesowych, w których zestaw ten będzie pracował. Na podstawie znajomości warunków panujących w Państwa instalacji, nasi specjaliści dobiorą optymalne rozwiązanie. 14

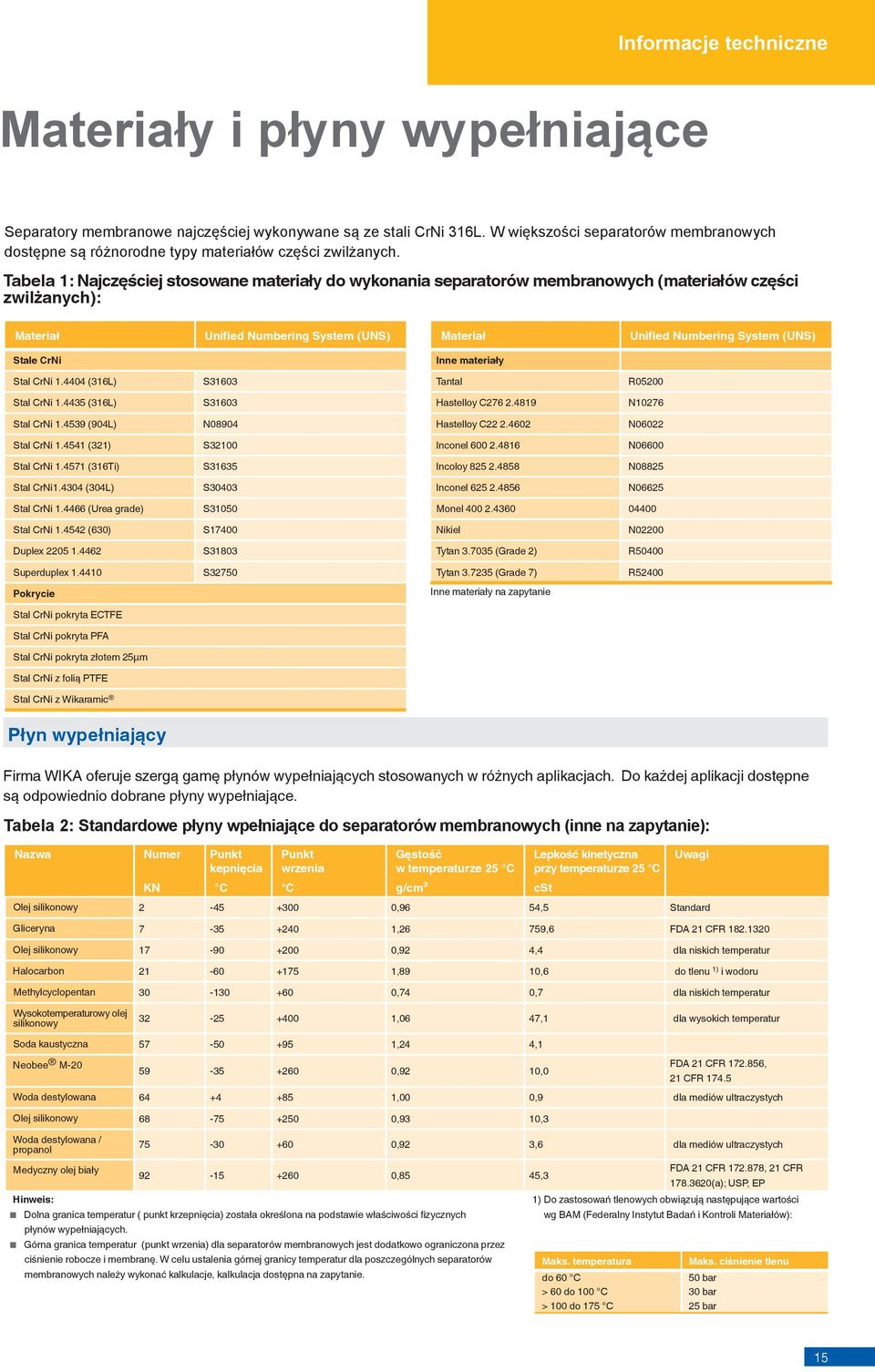

15 Informacje techniczne Materiały i płyny wypełniające Separatory membranowe najczęściej wykonywane są ze stali CrNi 316L. W większości separatorów membranowych dostępne są różnorodne typy materiałów części zwilżanych. Tabela 1: Najczęściej stosowane materiały do wykonania separatorów membranowych (materiałów części zwilżanych): Materiał Unified Numbering System (UNS) Materiał Unified Numbering System (UNS) Stale CrNi Inne materiały Stal CrNi (316L) S31603 Tantal R05200 Stal CrNi (316L) S31603 Hastelloy C N10276 Stal CrNi (904L) N08904 Hastelloy C N06022 Stal CrNi (321) S32100 Inconel N06600 Stal CrNi (316Ti) S31635 Incoloy N08825 Stal CrNi (304L) S30403 Inconel N06625 Stal CrNi (Urea grade) S31050 Monel Stal CrNi (630) S17400 Nikiel N02200 Duplex S31803 Tytan (Grade 2) R50400 Superduplex S32750 Tytan (Grade 7) R52400 Pokrycie Inne materiały na zapytanie Stal CrNi pokryta ECTFE Stal CrNi pokryta PFA Stal CrNi pokryta złotem 25µm Stal CrNi z folią PTFE Stal CrNi z Wikaramic Płyn wypełniający Firma WIKA oferuje szergą gamę płynów wypełniających stosowanych w różnych aplikacjach. Do każdej aplikacji dostępne są odpowiednio dobrane płyny wypełniające. Tabela 2: Standardowe płyny wpełniające do separatorów membranowych (inne na zapytanie): Nazwa Numer Punkt kepnięcia Punkt wrzenia Gęstość w temperaturze 25 C KN C C g/cm³ cst Lepkość kinetyczna przy temperaturze 25 C Uwagi Olej silikonowy ,96 54,5 Standard Gliceryna ,26 759,6 FDA 21 CFR Olej silikonowy ,92 4,4 dla niskich temperatur Halocarbon ,89 10,6 do tlenu 1) i wodoru Methylcyclopentan ,74 0,7 dla niskich temperatur Wysokotemperaturowy olej silikonowy ,06 47,1 dla wysokich temperatur Soda kaustyczna ,24 4,1 Neobee M ,92 10,0 FDA 21 CFR , 21 CFR Woda destylowana ,00 0,9 dla mediów ultraczystych Olej silikonowy ,93 10,3 Woda destylowana / propanol ,92 3,6 dla mediów ultraczystych Medyczny olej biały FDA 21 CFR , 21 CFR ,85 45, (a); USP, EP Hinweis: Dolna granica temperatur ( punkt krzepnięcia) została określona na podstawie właściwości fizycznych 1) Do zastosowań tlenowych obwiązują następujące wartości wg BAM (Federalny Instytut Badań i Kontroli Materiałów): płynów wypełniających. Górna granica temperatur (punkt wrzenia) dla separatorów membranowych jest dodatkowo ograniczona przez ciśnienie robocze i membranę. W celu ustalenia górnej granicy temperatur dla poszczególnych separatorów Maks. temperatura Maks. ciśnienie tlenu membranowych należy wykonać kalkulacje, kalkulacja dostępna na zapytanie. do 60 C 50 bar > 60 do 100 C 30 bar > 100 do 175 C 25 bar 15
