1 Era Internet Stacjonarny Modem A Webr@cer 821 Instrukcja obsługi

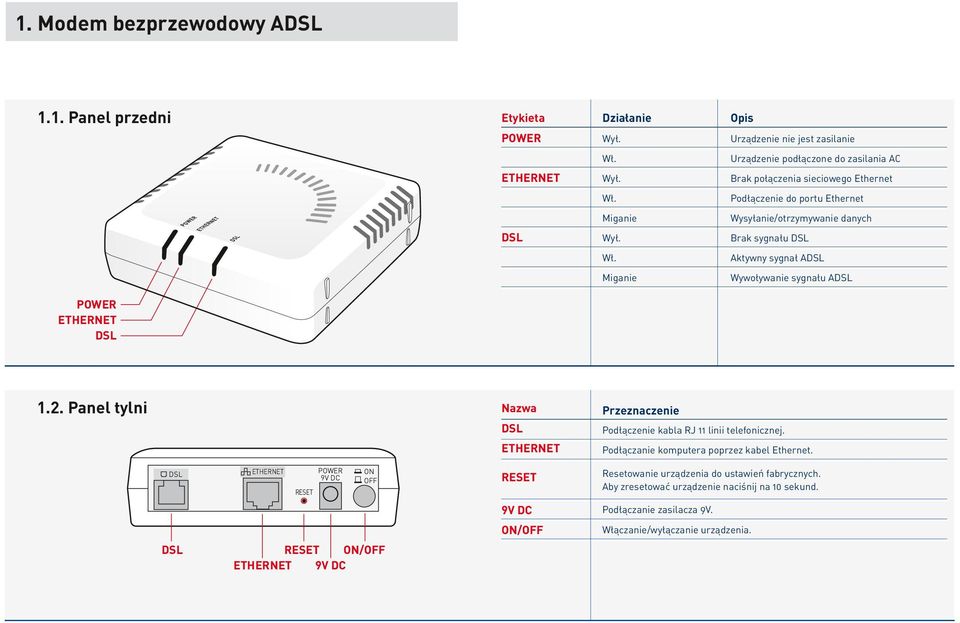

2 1. Modem bezprzewodowy A 1.1. Panel przedni Etykieta Działanie Wył. Opis Urządzenie nie jest zasilanie Wł. Urządzenie podłączone do zasilania AC Wył. Brak połączenia sieciowego Ethernet Wł. Podłączenie do portu Ethernet Miganie Wył. Wysyłanie/otrzymywanie danych Brak sygnału Wł. Aktywny sygnał A Miganie Wywoływanie sygnału A 1.2. Panel tylni Nazwa Przeznaczenie Podłączenie kabla RJ 11 linii telefonicznej. Podłączanie komputera poprzez kabel Ethernet. RESET 9V DC ON OFF RESET Resetowanie urządzenia do ustawień fabrycznych. Aby zresetować urządzenie naciśnij na 10 sekund. 9V DC Podłączanie zasilacza 9V. ON/OFF Włączanie/wyłączanie urządzenia. RESET ON/OFF 9V DC

Aktywny sygnał A Miganie Wywoływanie sygnału A 1.2. Panel tylni Nazwa Przeznaczenie Podłączenie kabla RJ 11 linii telefonicznej.

3 2. Instalacja 2.1. Zanim rozpoczniesz Upewnij się, że linia telefoniczna ma aktywowaną usługę ERA Internet Stacjonarny. Zapisz nazwę użytkownika oraz hasło dla usługi ERA Internet Stacjonarny. Będziesz ich potrzebować podczas instalacji. (!) Proszę się upewnić, czy użyto rozdzielacza A dla każdego telefonu podłączonego do danej linii telefonicznej Krok 1 Podłącz modem A zgodnie z poniższym schematem Krok 2 9V DC RESET ON OFF Naciśnij przycisk ON/OFF znajdujący się na tylnim panelu, aby włączyć modem A. Teraz odczekaj aż dioda LED znajdująca się na przednim panelu będzie świecić w sposób ciągły. Może to potrwać do dwóch minut Krok 3 Umieść dołączoną płytę CD w napędzie CD-ROM komputera. (!) Jeśli masz system Windows Vista, po prostu kliknij w okienku Run CD_Start.exe. Automatycznie pojawi się ekran startowy płyty CD: Z listy modeli wybierz A2+ Ethernet Modem

2. Krok 1 Podłącz modem A zgodnie z poniższym schematem. 2.3. Krok 2 9V DC RESET ON OFF Naciśnij przycisk ON/OFF znajdujący się na tylnim panelu, aby włączyć modem A.

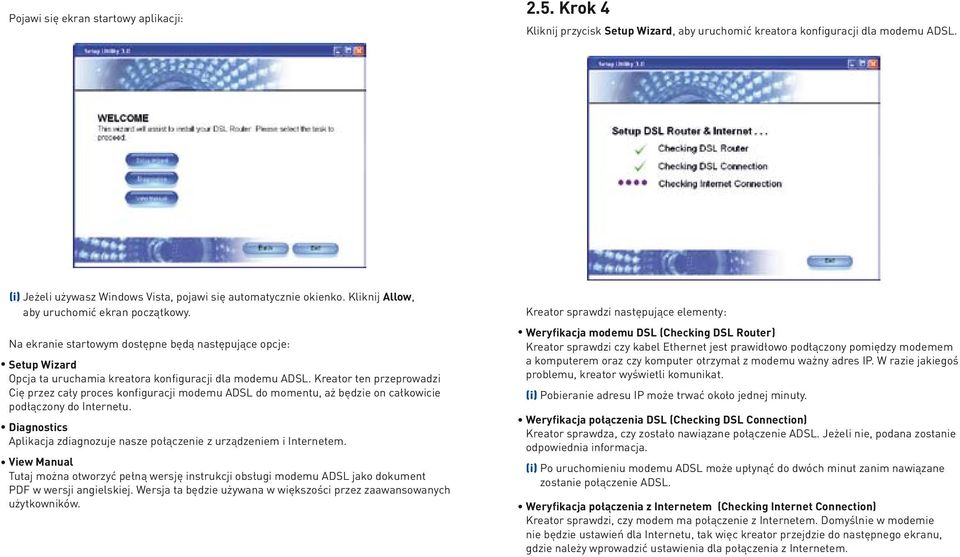

4 Pojawi się ekran startowy aplikacji: 2.5. Krok 4 Kliknij przycisk Setup Wizard, aby uruchomić kreatora konfiguracji dla modemu A. (i) Jeżeli używasz Windows Vista, pojawi się automatycznie okienko. Kliknij Allow, aby uruchomić ekran początkowy. Na ekranie startowym dostępne będą następujące opcje: Setup Wizard Opcja ta uruchamia kreatora konfiguracji dla modemu A. Kreator ten przeprowadzi Cię przez cały proces konfiguracji modemu A do momentu, aż będzie on całkowicie podłączony do Internetu. Diagnostics Aplikacja zdiagnozuje nasze połączenie z urządzeniem i Internetem. View Manual Tutaj można otworzyć pełną wersję instrukcji obsługi modemu A jako dokument PDF w wersji angielskiej. Wersja ta będzie używana w większości przez zaawansowanych użytkowników. Kreator sprawdzi następujące elementy: Weryfikacja modemu (Checking Router) Kreator sprawdzi czy kabel Ethernet jest prawidłowo podłączony pomiędzy modemem a komputerem oraz czy komputer otrzymał z modemu ważny adres IP. W razie jakiegoś problemu, kreator wyświetli komunikat. (i) Pobieranie adresu IP może trwać około jednej minuty. Weryfikacja połączenia (Checking Connection) Kreator sprawdza, czy zostało nawiązane połączenie A. Jeżeli nie, podana zostanie odpowiednia informacja. (i) Po uruchomieniu modemu A może upłynąć do dwóch minut zanim nawiązane zostanie połączenie A. Weryfikacja połączenia z Internetem (Checking Internet Connection) Kreator sprawdzi, czy modem ma połączenie z Internetem. Domyślnie w modemie nie będzie ustawień dla Internetu, tak więc kreator przejdzie do następnego ekranu, gdzie należy wprowadzić ustawienia dla połączenia z Internetem.

Kreator ten przeprowadzi Cię przez cały proces konfiguracji modemu A do momentu, aż będzie on całkowicie podłączony do Internetu.

5 2.6. Krok 5 Ustawienia zostaną zapisane w modemie i nawiązane zostanie połączenie z Internetem. Jeżeli nazwa użytkownika lub hasło będą nieprawidłowe, należy wprowadzić je ponownie. Po zakończeniu procesu instalacji pojawi się następujący ekran: Wprowadź swoją nazwę użytkownika oraz hasło otrzymane razem z subskrypcją usługi Era Internet Stacjonarny. Pozostałe pola powinny być wypełnione jak na załączonym ekranie. (i) Przy wpisywaniu należy uważać na małe i duże litery! Kliknij Continue. Wyświetlony zostanie ekran z wprowadzonymi ustawieniami: Kliknij Continue. Kliknij obracającą się kostkę, aby rozpocząć przeglądanie Internetu. Modem A został pomślnie zainstalowany!

Po zakończeniu procesu instalacji pojawi się następujący ekran: Wprowadź swoją nazwę użytkownika oraz hasło otrzymane razem z subskrypcją usługi Era Internet

6 3. Gwarancja Okres gwarancji Urządzenia Topcom są objęte 24-miesięczną gwarancją. Okres gwarancyjny rozpoczyna się w dniu zakupu nowego urządzenia. Zniszczenia i uszkodzenia nie mające istotnego wpływu na działanie lub wartość urządzenia, nie są objęte gwarancją. Naprawa gwarancyjna jest wykonywana na podstawie oryginału dowodu zakupu, na którym znajduje się data zakupu i nazwa modelu. Obsługa gwarancyjna Zepsute urządzenie powinno być zwrócone do centrum serwisowego Topcom wraz z dowodem zakupu. W przypadku nieprawidłowego funkcjonowania urządzenia w trakcie trwania okresu gwarancyjnego Topcom lub autoryzowany serwis bezpłatnie usunie wszelkie wady materiałowe lub fabryczne. Topcom wypełni zobowiązania gwarancyjne według swojego uznania przy każdej naprawie lub wymianie zepsutych urządzeń lub ich części. W przypadku wymiany, kolor i model mogą być inne niż w pierwotnie zakupionym urządzeniu. Wykluczenia z gwarancji Gwarancja nie obejmuje zniszczeń lub uszkodzeń wynikających z nieprawidłowej obsługi oraz powstałych na skutek zastosowania nieoryginalnych części lub akcesoriów, nie zalecanych przez Topcom. Gwarancja nie obejmuje uszkodzenia spowodowanego czynnikami zewnętrznymi, takimi jak wyładowania atmosferyczne, woda i ogień, a także uszkodzeń powstałych przy transporcie. Roszczenie gwarancyjne nie może być uwzględnione, jeśli numer seryjny urządzenia został zmieniony, usunięty lub jest nieczytelny. Gwarancja będzie nieważna, jeśli urządzenie było naprawiane, przerabiane lub modyfikowane przez nabywcę, osoby nieupoważnione lub nieautoryzowany serwis. Pozbywanie się urządzeń (ochrona środowiska) Po zakończeniu użytkowania produktu nie wolno wyrzucać go do zwykłego pojemnika na śmiecie, ale należy je przynieść do punktu zbiorczego służącego do recyklingu wyposażenia elektrycznego i elektronicznego. Informuje o tym oznaczenie produktu, podręcznika użytkowania i/lub opakowania. Niektóre materiały mogą być powtórnie użyte, jeśli produkt zostanie przyniesiony do punktu recyklingu. Przetwarzanie niektórych części i surowców pochodzących z używanych produktów istotnie przyczynia się do ochrony środowiska. W celu uzyskanie dalszych informacji dotyczących punktów zbiorczych w Państwa okolicy, proszę skontaktować się z lokalnymi władzami. Czyszczenie Produkt można czyścić lekko wilgotną ściereczką lub specjalną ściereczką antystatyczną. Nie wolno używać środków czyszczących i rozpuszczalników. Autoryzowany Serwis TOPCOM: Digital Media Service Sp. z o.o. Al. Prymasa Tysiąclecia 76D, Warszawa Tel. (0) , info@dms-serwis.pl Spawdż status naprawy on-line na Infolinia:

Naprawa gwarancyjna jest wykonywana na podstawie oryginału dowodu zakupu, na którym znajduje się data zakupu i nazwa modelu.

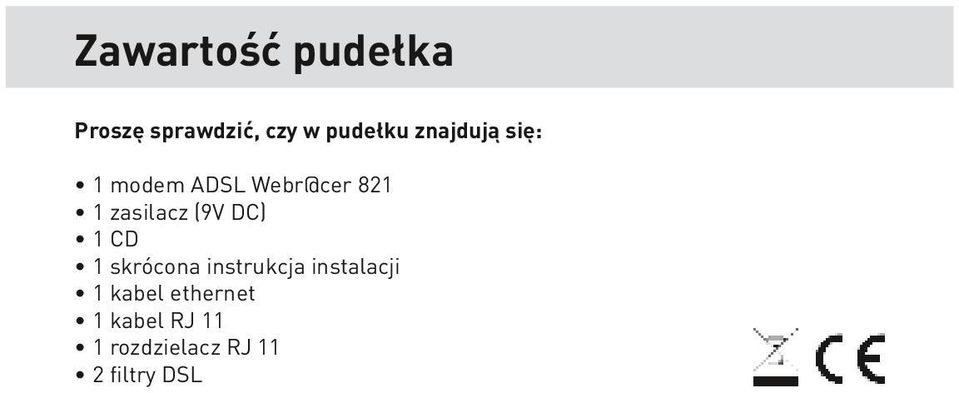

7 Zawartość pudełka Proszę sprawdzić, czy w pudełku znajdują się: 1 modem A Webr@cer zasilacz (9V DC) 1 CD 1 skrócona instrukcja instalacji 1 kabel ethernet 1 kabel RJ 11 1 rozdzielacz RJ 11 2 filtry
