1 M4 INSTRUKCJA OBSŁUGI DYSTRYBUCJA : DJ-DISTRIBUTION NUMARK POLSKA ul. Hryniewieckiego 1 mag.iii 2p SZCZECIN Telefon: numark@numark-dj.pl

2 Wstęp Gratulujemy zakupu miksera M4. PoniŜej znajdują się jego kluczowe funkcje: 2 x wejścia phono i 2 x wejścia line Trój-poziomowa korekcja dźwięku na kaŝdy kanał wejście mikrofonowe z korekcją dźwięku cyfrowy crossfader z pracą w rewersie i kontrolą krzywej cięcia M4 Zasilacz 9V-1.5A Instrukcja obsługi Gwarancja Zawartość pudełka: Rejestracja: Proszę zarejestrować sprzęt na stronie Pozwoli to nam na dostarczanie Tobie informacji o nowych produktach oraz na pomoc techniczną w razie jakichkolwiek problemów. Zasady ogólne: 1. Upewnij się czy zawartość pudełka jest kompletna 2. Przeczytaj instrukcję obsługi przed uŝyciem sprzętu 3. Przeanalizuj diagram podłączeniowy 4. Ustaw mikser w odpowiednim miejscu, które umoŝliwi poprawną pracę urządzenia 5. Upewnij się czy wszystkie urządzenia są na pewno wyłączone i czy potencjometry są w pozycjach 0 6. Podłącz wszystkie urządzenia wejściowe tak jak na diagramie 7. Podłącz wszystkie wyjścia miksera tak jak na diagramie 8. Podłącz urządzenia do sieci 9. Włącz urządzenia w tej kolejności: a. Urządzenia wejściowe (gramofony, odtwarzacze CD itp.) b. Mikser c. Wzmacniacze i/lub inne urządzenia wyjściowe 10. Przy wyłączaniu miksera, kolejność jest odwrotna, czyli: a. Wzmacniacze i/lub inne urządzenia wyjściowe b. Mikser c. Urządzenia wejściowe (gramofony, odtwarzacze CD itp.) 2

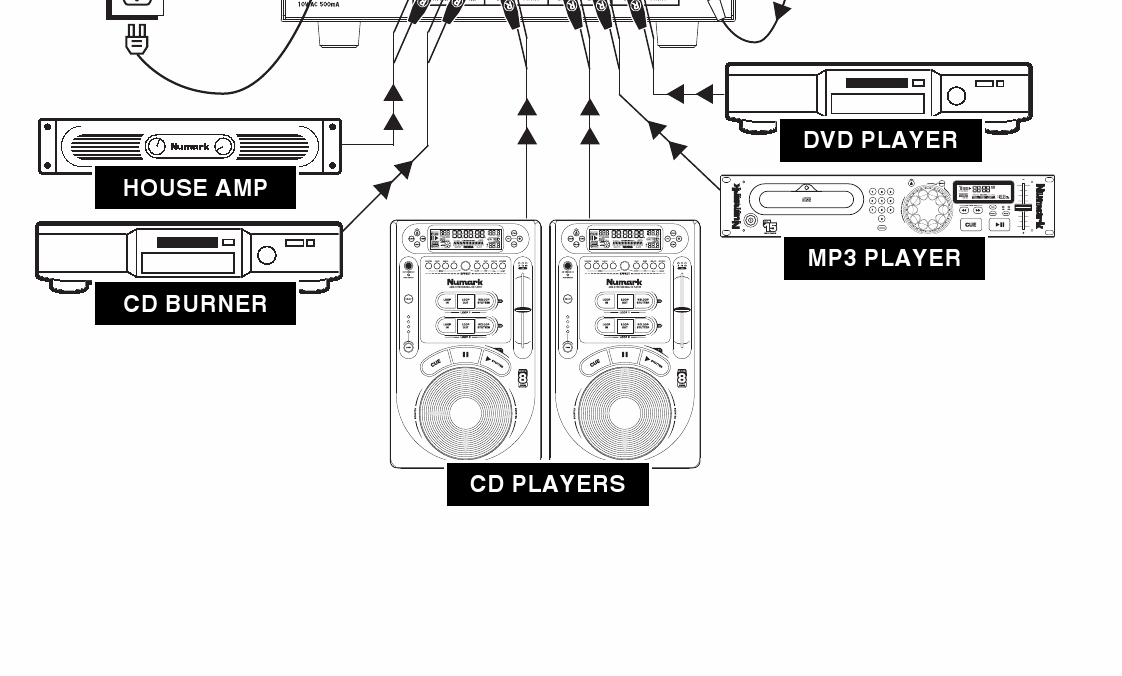

3 Diagram podłączeniowy 3

4 1. Wejście AC Mikser ten jest zaprojektowany do działania z kablem zasilającym dołączonym w zestawie. Przy wyłączonym mikserze podłącz kabel zasilający najpierw do urządzenia a potem do gniazda. UWAGA: uŝycie jakiegokolwiek innego zasilacza grozi zepsuciem sprzętu oraz zerwaniem umowy gwarancyjnej. 2. Przełącznik zasilania UŜyj przełącznika zasilania POWER po podłączeniu wszystkich urządzeń wejściowych. Włącz mikser przed włączeniem wzmacniaczy i wyłącz zasilacze przed wyłączeniem miksera. 3. Wyjście Master (RCA) UŜyj standardowego przewodu RCA aby podłączyć wyjście Master do systemu nagłośnieniowego lub do wzmacniacza. Poziom głośności jest regulowany pokrętłem Master na górnym panelu miksera. 4. Wyjście Record (RCA) UŜyj standardowych przewodów RCA aby połączyć wyjście Record z urządzeniem nagrywającym, takim jak na przykład nagrywarka CD. 5. Wejścia Line/Phono Tu podłącz źródła dźwięku. Wejścia te akceptują sygnał line oraz phono. 6. Wejścia Line Wejście line słuŝy do podłączenia odtwarzaczy CD i innych urządzeń liniowych. 7. Przełącznik AUX Line/Phono Tym przełącznikiem wybierz typ wejścia. Wejście line słuŝy do podłączenia odtwarzaczy CD i innych urządzeń liniowych. Wejście phono słuŝy do podłączenia gramofonów bez przedwzmacniaczy. 8. Uziemienie Jeśli uŝywasz gramofonów, które posiadają przewód uziemiający, upewnij się, Ŝe przewód ten jest podłączony do tego uziemienia. Jeśli słyszysz jakieś zakłócenia w dźwięku, moŝe to świadczyć o braku uziemienia. 9. Wejście MIC Wejście to słuŝy do podłączenia mikrofonu ¼. 4

5 PANEL GÓRNY 1. Dioda POWER - informuje o włączeniu urządzenia. 2. MIC TREBLE reguluje tony wysokie mikrofonu 3. MIC BASS - reguluje tony niskie mikrofonu 4. MIC GAIN reguluje poziom wzmocnienia GAIN mikrofonu 5. Wybór wejścia wybierz typ wejścia, phono lub line 6. GAIN dostosuj poziom wzmocnienia GAIN dla kaŝdego z kanałów 7. Treble zmniejsza lub zwiększa tony wysokie 8. Mid - zmniejsza lub zwiększa tony średnie 9. Bass - zmniejsza lub zwiększa tony niskie 10. Volume dostosuj głośność kaŝdego z kanałów 11. CUE Mode Selector wybierz kanały, które mają być słyszalne w słuchawkach 12. CUE Blend umoŝliwia miksowanie CUE oraz Program w słuchawkach. Po przekręceniu w lewo słyszalne będą kanału przypisane do CUE. Po przekręceniu w prawo słyszalne będą kanały przypisane do Program. 13. CUE GAIN reguluje poziom głośności w słuchawkach 14. Master reguluje poziom głośności Master 15. STEREO LEVEL INDICATOR monitoruje poziom głośności Program (Master) 16. Meter Assign wybiera, który kanał ma być rejestrowany przez STEREO LEVEL INDICATOR (Master bądź Cue). 17. Słuchawki - wyjście to słuŝy do podłączenia słuchawek. 18. CROSSFADER - pozwala na stworzenie przejść z jednego kanału na drugi. Uwaga: crossfader moŝe być wymieniony przez uŝytkownika po jego zuŝyciu. UŜywaj tylko autoryzowanych crossfaderów 19. CROSSFADER (CF) SLOPE reguluje krzywą cięcia crossfadera. Przekręć pokrętłem w lewo aby crossfader łagodnie przechodził pomiędzy kanałami, w prawo aby wykonywać szybkie i nagłe cięcia. 20. CROSSFADER (CF) MODE odwraca przypisanie kanałów na crossfaderze. 5
