1 INSTRUKCJA UŻYTKOWNIKA WZMACNIACZ PA

2 INDEX OPIS PRODUKTU.2 ŚRODKI OSTROśNOŚCI.2 TRYB WYCISZENIA. 2 OPIS PANELU PRZEDNIEGO.3 OPIS PANELU TYLNEGO 3 SCHEMAT PODŁĄCZENIAGŁOŚNIKÓW. 4 SCHEMAT PODŁĄCZENIA DANE TECHNICZNE....6 UWAGA Aby uniknąć ryzyka poraŝenia prądem elektrycznym nie demontuj obudowy Nie zawiera części zapasowych W razie problemów skontaktuj się z profesjonalnym serwisem Wzmacniacz nie powinien być naraŝony na wstrząsy lub kontakt z ciekłymi substancjami. Nie wolno kłaść na wzmacniaczu przedmiotów wypełnionych wodą.

3 OPIS PRODUKTU: 1. Trzy wejścia mikrofonowe, dwa wejścia AUX, jedno wyjście AUX 2. Wyjścia głośnikowe z transformatorem liniowym 100V,70V e 4 /16 Ohm 3. Tryb wyciszenia 4. Indywidualna regulacja głośności 5. Regulacja wysokich i niskich tonów 6. Lamki sygnalizacyjne pozwalające na łatwe monitorowanie poziomu dźwieku 7. Zabezpieczenie przeciwzwarciowe ŚRODKI OSTROśNOŚCI 1. Nie zatykaj otworów wentylacyjnych 2. Wzmacniacz nie powinien przebywać w miejscach: a) słabej wentylacji b) wysatwionych na bezpośrednie działanie promieni słonecznych c) wysokiej temperaturze lub w pobliŝu urządzeń generujących ciepło d) wysokiej wilgotności e) naraŝonych na wstrząsy. 3. Upewnij się Ŝe wtyczka zasilająca jest zgodna z gniazdem w urządzeniu 4. Nie włączaj urządzenia jeśli kabel zasilający jest uszkodzony 5. Jeśli w czasie działania urządzenia pojawi się dźwięk alarmowy oznacza to wystąpienie problemu w działaniu. Wyłącz wzmacniacz, skoryguj usterkę i podłącz ponownie. TRYB WYCISZENIA Tryb wyciszenia oznacza automatyczne wyciszenie wejść mikrofonowych MIC2, MIC3 oraz wejść AUX1 i AUX2 poprzez wejście mikrofonowe MIC1 (sygnał MIC1 posiada priorytet and pozostałymi). Osłabienie sygnału moŝe być regulowane w zakresie 0-30dB poprzez pokrętło MUTE umieszczone na tylnym panelu.

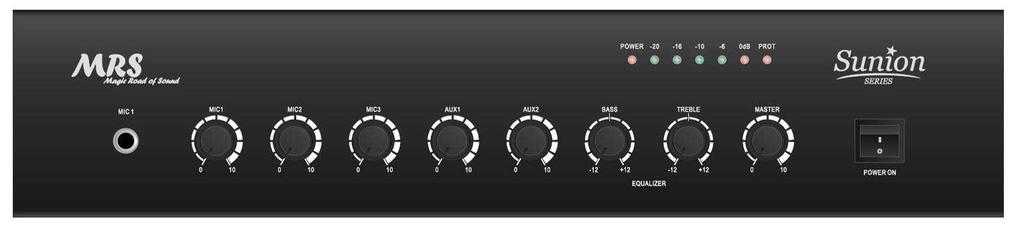

4 OPIS PANELU PRZEDNIEGO Wejście mikrofonowe MIC1 2. Regulacja głośności MIC1 3. Regulacja głośności MIC2 4. Regulacja głośności MIC3 5. Regulacja głośności AUX1 6. Regulacja głośności AUX2 7. Lampka sygnalizacyjna zasilania 8. Regulacja BASS 9. Regulacja TREMBLE 10. Lamki sygnalizujące poziom dźwięku 11. Główna regulacja głośności 12. Przełącznik zasilania OPIS PANELU TYLNEGO Gniazdo zasilania 2. Bezpiecznik AC 3. Terminale wyjściowe: 4/16 Ohm, 70V lub 100V 4. Regulacja wyciszenia 5. Wejście mikrofonowe MIC2 6. Wejście mikrofonowe MIC3 7. Wejście AUX1 8. Wejście AUX2 9. Wyjście AUX 10. Wentrylator UWAGA Aby uniknąć ryzyka poraŝenia prądem elektrycznym nie demontuj obudowy Nie zawiera części zapasowych W razie problemów skontaktuj się z profesjonalnym serwisem

5 SCHEMAT PODŁĄCZENIA GŁOŚNIKÓW Głośniki są podłączone do terminali 0 i 4 ohm szeregowo lub równolegle tak aby w rezultacie łączna wartość impedancji wynosiła równo (lub więcej niŝ) 4 ohm. UWAGA: Upewnij się Ŝe głosniki podłączone są zgodnie w powyŝszym schematem Wyjście transformatorowe wzmacniacza moŝe obsłuŝyć transformator głośnikowy o wejściu liniowym 100V UWAGA: Upewnij się, Ŝe łączne zuŝycie mocy głosników odpowiada nominalnej mocy wyjściowej wzmacniacza. Nie podłączaj 3 lub więcej wyjść terminalowych wzmacniacza jednocześnie.

6 SCHEMAT PODŁĄCZENIA 1. Wejścia mikrofonowe na tylnym panelu wzmacniacza są dostosowane do wtyków duŝy JACK 6,3mm 2. Wejścia i wyjścia AUX są dostosowane do wtyków RCA 3. Głośniki podłączone powinny być poprzez wtyki widełki 4. Wyjście transformatorowe wzmacniacza moŝe obsłuŝyć transformator głośnikowy o wejściu liniowym 70V lub 100V. Upewnij się, Ŝe łączne zuŝycie mocy głosników odpowiada nominalnej mocy wyjściowej wzmacniacza 5. Głośniki są podłączone do terminali 0 i 4 ohm szeregowo lub równolegle tak, aby w rezultacie łączna wartość impedancji wynosiła równo (lub więcej niŝ) 4 ohm.

7 DANE TECHNICZNE Źródło mocy ZuŜycie mocy Moc wyjściowa Max. Moc wyjściowa Częstotliwość (AUX) Zniekształcenie (THD) Wyjścia Wyjście AUX Wejścia Współczynnik Sygnał/Szum Regulacja Tonu Zabezpieczenia Tryb wyciszania Wymiary (WxHxD) Waga netto V ac / 50-60Hz 480W 240W 360W 100Hz~16000Hz ± 3dB <0,3% na 1000Hz, 1/3 mocy wyjściowej 4~16Ω, 70V, 100V 600 Ω 250mV MIC1/2/3: 600 Ω, 3,0mV AUX1/2: 10K Ω, 250mV MIC1/2/3: 66dB AUX1/2: 70dB BASS: ± 10dB na 100Hz TREBLE: ± 10dB na 10000Hz Bezpiecznik AC, VoltaŜ DC, zabezpieczenie przeciwzwarciowe 0~-30dB 440x92x330mm 15,5kg
