1 Skrócony opis nowości edge ca am gecam edg ed ec m m am edge ca Edgecam 2014 R2 gecam edg ed ec

2 Spis treści Co nowego Przegląd dokumentu... 5 Cele dokumentu i innych źródeł informacji... 5 Informacje zawarte w Edgecam oraz innych programach... 5 Ważne informacje... 6 Instalator Edgecam... 6 Biblioteki PDI... 6 Wsparcie dla 32-bitowego systemu operacyjnego... 7 Wsparcie dla Biblioteki narzędzi... 7 Edgecam Workflow Solids... 8 Edgecam Workflow Solids (EWS)... 8 Nowości w obróbce... 9 Cykl Otwory Użyj bieżącego półfabrykatu... 9 Toczenie Wykańczające Generuj cykl/użyj konturu zgrubnego Edgecam Automation Tools Edgecam Automation Tools Nowe polecenia PCI i PDI Nowości w cechach Ręczne wyszukiwanie cech tokarska z koperty Zmiana Zera dla Cechy Opcja Asocjatywne Zero dodane do okna Utwórz Zero Obrót modelu bryłowego z cechą Renderowanie widoku gwintu w Edgecam Usprawnienia w Workflow Przeglądaj zestaw narzędzi Nieprawidłowa pozycja narzędzia Przeglądaj zestaw narzędzi Nieasocjatywne narzędzia Dostosowanie paska szybkiego dostępu egdecam@edgecam.pl Strona 2 z 33

3 Ulepszenia interfejsu Tworzenie widoku Zera i manipulowanie Automatyczna regeneracja sekwencji Obrazki i porady Wersja Edgecam Usprawnienia w Part Modeler Modelowanie z 2D do 3D Nowe Opcje translacji Ustawienia wymiaru promienia Usprawnienia w Kreatorze postprocesorów Obrabiarka jedynie z dolną głowicą Output Angle Directions Default Safe Start position Usprawnienia w Generatorze kodu Makro Nowe zmienne systemowe Usprawnienia w Symulatorze Uprość uchwyt STL Symulacja toczenia poprawa indeksowania głowicy Usprawnienia w Magazynie narzędzi Tworzenie narzędzi frezarskich i wierteł Adveon Biblioteka narzędzi od Sandvik Raport obróbki Raport obróbki egdecam@edgecam.pl Strona 3 z 33

4 Brak możliwości instalacji Edgecam 2014R2 na Windows 2000 Uwaga!!! Aby zaktualizować Edgecam do wersji 2014R2 wymagane jest posiadanie opieki technicznej minimum do końca marca 2014 lub dłużej. Przed instalacją najnowszej wersji Edgecam zalecane jest wyłączenie wszystkich programów antywirusowych. Skrócony opis nowości przedstawia szereg unowocześnień wprowadzonych w Edgecam 2014R2 ułatwiających i przyśpieszających pracę technologa programisty. Import plików z CAD Edgecam 2014R2 współpracuje z najnowszymi wersjami programów CAD (w zależności od posiadanej licencji): Part Modeler - wyłącznie 2014 R1 (with CAD link support). Autodesk Inventor 2013, 2014 i 2015 wsparcie CAD link dla wersji 32-bitowej i 64-bitowej. SOLIDWORKS i wsparcie CAD link dla wersji 32-bitowej i 64-bitowej. Solid Edge ST5 i ST6 - wsparcie CAD link dla wersji 32-bitowej i 64-bitowej. Creo TM Parametric (poprzednie nazwy Creo Elements/Pro, Pro/ENGINEER, Wildfire). CATIA V5 - (jedynie modele bryłowe) wyłącznie R22. UGS NX wyłącznie NX8.5. SpaceClaim 2012, i 2014 (wsparcie CAD link dla wersji (wersja 32-bitowa i 64- bitowa )). KOMPAS-3D (KOMPAS-3D oprogramowanie musi być zainstalowane na komputerze). VISI CAD wersja 20. Obsługiwane wersje ostatnich systemów CAD: SOLIDWORKS Solid Edge ST6. Unigraphics NX 8.5. egdecam@edgecam.pl Strona 4 z 33

5 Co nowego Przegląd dokumentu Cele dokumentu i innych źródeł informacji Celem niniejszej dokumentacji jest pokazanie najnowszych zmian wniesionych do bieżącej wersji. Informacje dotyczące instalacji, licencji, wymagań systemowych i informacji na temat CAD links zawarte są w odpowiednich dokumentach. Aby uzyskać pomoc w instalacji zapoznaj się z instrukcją instalacji zawartą na DVD lub w Pomocy, grupa programów Edgecam. Aby uzyskać pomoc dotyczącą licencji zapoznaj się z instrukcją, która jest dostępna w Pomocy, grupa programów Edgecam, menu CLS, okno Menedżer licencji. Aby uzyskać informacje na temat wymagań systemowych i obsługiwanych systemów CAD, zapoznaj się z instrukcją instalacji. Informacje zawarte w Edgecam oraz innych programach Informacje znajdują się wewnątrz programu Edgecam i innych podprogramach, prócz tego dokumentu. Informacje dotyczą nowych możliwości i są dostępne w pomocy i instrukcjach obsługi poszczególnych aplikacji. Informacje na temat nowych możliwości i instrukcje obsługi aplikacji, dostępne są w poszczególnych programach, co pozwala skupić się na nowych funkcjach konkretnego programu lub np. środowisku, w którym aktualnie pracujesz. Okna dialogowe lub cykle posiadające nowe funkcjonalności posiadają w pomocy dodatkowe karty What s New. Dzięki czemu wyjaśniane są nowo dodane lub zmienione okna dialogowe. egdecam@edgecam.pl Strona 5 z 33

6 Ważne informacje Instalator Edgecam Do wersji Edgecam 2014 R2 został wprowadzony nowy instalator (INNO) jego główne zalety przedstawione są poniżej: Szybsza instalacja. Łatwiejsza obsługa dla nowych systemów operacyjnych. Poprawione wsparcie dla oprogramowania 64 bitowego. Bardziej niezawodne usuwanie oprogramowania. Lepsza obsługa wiersza poleceń. Szybsze odinstalowywanie. Ulepszona obsługa języków w szczególności języków orientalnych takich jak Japoński, Chiński i Koreański. Możliwość instalacji Kreatora postprocesorów oddzielnie. Nowy instalator będzie wprowadzony do tego wydania oraz następnych. Raport obróbki został zaktualizowany do korzystania z nowych technologii, pozostałe programy (ToolStore Server, SolidLinks i CADLinks) zostaną zaktualizowane w przyszłych wydaniach. Uwaga: Biblioteka PDI nie jest dostępna w czasie instalacji. Biblioteki PDI Wycofano PDI SDK dla C/C++ z standardowej dystrybucji po wydaniu tego albumu. Nowo utworzone i istniejące PDI, które wykorzystują każdą wersją PDI SDK będą nadal wspierane. Aby zachować plik wykonywalny PDI w C lub C++ można użyć PDI SDK dostarczone w poprzednich wersjach Edgecam. Jeśli uważasz, że potrzebujesz najnowszej wersji SDK PDI prosimy o kontakt z zespołem pomocy technicznej. Nie ma to wpływu na rozwój pluginów.net, które mogą również uzyskiwać dostęp do PDI API. PDI API będą nadal rozwijane, aby dopasować nowe funkcjonalności i spełnić prośby ulepszeń od użytkowników. egdecam@edgecam.pl Strona 6 z 33

7 W tej chwili PDI API wykorzystywane przez pluginy i PDI SDK dla C / C++ są identyczne. Wtyczki mogą być rozwijane bez dodatkowych elementów i mogą w przyszłości zapewnić większą funkcjonalność niż C / C++ SDK. Wsparcie dla 32-bitowego systemu operacyjnego Wersja systemu Edgecam 2015 R1 będzie ostatnią wersją, która wspiera 32 bitowy system operacyjny. Wsparcie dla Biblioteki narzędzi narzędzi R2 będzie ostatnią wersją Edgecam wspierającą starsze wersje Bibliotek egdecam@edgecam.pl Strona 7 z 33

8 Edgecam Workflow Solids Edgecam Workflow Solids (EWS) Do tej wersji Edgecam wprowadzono możliwości tworzenia prostych modeli bryłowych. Narzędzie do projektowania modeli bryłowych nazwane jest tutaj Edgecam Workflow Solids (EWS): Do tej pory użytkownicy Edgecam tworzyli geometrię 2D w trybie Modelowania a następnie stosowali cykle obróbkowe dla geometrii 2D. Do nowej wersji została dodana możliwość tworzenia modeli bryłowych w Edgecam Workflow. Umożliwia to użytkownikom przekształcanie wcześniej stworzonych geometrii 2D w model bryłowy a następnie stosowanie zaawansowanych narzędzi do wyszukania cech i obróbki komponentu. EWS jest narzędziem przeznaczonym do modelowania brył w Edgecam Workflow, za pomocą podstawowych narzędzi. Jeśli użytkownik posiada jakiekolwiek doświadczenie z programami CAD ( np. Part Modeler) jest w stanie szybko zaprojektować model za pomocą narzędzia, jakim jest EWS. Przewidujemy, że EWS będzie cennym narzędziem dla programistów, inżynierów CAM/CNC ze względu na intuicyjny interfejs. Pracownicy hali tacy jak projektanci narzędzi i dyspozytorzy CNC/operatorzy również mogą skorzystać z programu do projektowania i produkcji prostych elementów oprzyrządowania/ uchwytów przydatnych w produkcji. egdecam@edgecam.pl Strona 8 z 33

9 Nowości w obróbce Cykl Otwory Użyj bieżącego półfabrykatu Poprzedni cykl Otwory nie brał pod uwagę modelu półfabrykatu przy określaniu parametrów takich jak Poziom i Bezpieczy. Użyj bieżącego półfabrykatu zostało dodane do opcji Asocjatywny do w cyklu Otwory. Po wybraniu parametry takie jak Bezpieczny i Poziom będą asocjatywne z bieżącym półfabrykatem i uchwytem zapewniając, że ruch narzędzia zostanie odpowiednio dostosowany. Ta opcja jest dostępna tylko w następujących przypadkach: Typ modelu (zakładka Ogólnie) ustawiony jest na Bryłowy( tylko dla cech otworów). Wybrane jest środowisko frezowania. Tryb obrotowy jest włączony. Wartość dla opcji Bezpieczny jest dodawana do najwyższego punktu na półfabrykacie lub ostatnio zaktualizowanego poleceniem uchwytu. Jest to taka sama wartość dla wszystkich wybranych otworów. Jeśli półfabrykat/uchwyt nie zostanie znaleziony lub jest poniżej górnej części modelu zostanie użyty najwyższy punkt na modelu. Niebieski pasek na zdjęciu wskazuje wartość Bezpieczną. Wartość Poziom zostanie dodana do góry półfabrykatu, powyżej otworu. Wartość będzie uwzględniona podczas dojazdu narzędzia (nieco większy koniec freza) do egdecam@edgecam.pl Strona 9 z 33

10 półfabrykatu. Potencjalnie każdy otwór może mieć swój poziom. Jeśli nie został znaleziony lub półfabrykat jest poniżej poziomu cechy, wtedy będzie używany poziom cechy otworu. Czerwone paski na zdjęciu wskazują poziom otworów. Toczenie Wykańczające Generuj cykl/użyj konturu zgrubnego Dwa parametry Generuj cykl i Użyj konturu zgrubnego zostały dodane do cyklu Toczenia wykańczającego na zakładce Ogólnie. Cykl Toczenia wykańczającego może teraz wykorzystywać kontur pochodzący z cyklu toczenia zgrubnego i na jego podstawie generować ścieżkę narzędzia. Uwaga: W tej wersji, obroty i posuw dla poszczególnych elementów konturu generowanego cyklu nie są obsługiwane. Nowe zgrubne toczenie Posuw wgłębny % Dostosowanie parametru posuwu może być teraz stosowana także i dla wgłębnego ruchu wejścia stosowanego przed główną obróbką. Zazwyczaj stosowany podczas obróbki regionów. egdecam@edgecam.pl Strona 10 z 33

11 Odsunięcie dla 2 osiowego i 4 osiowego cyklu wycinania Jeśli żadna technologia nie zostanie wybrana domyślna wartość odsunięcia dla 2 osiowego i 4 osiowego cyklu wycinania będzie teraz miała wartość zero. Aby zmienić wartość tego parametru należy zmodyfikować Odsunięcie w karcie Technologii cięcia na zakładce Technologia, zgodnie z wymogami. Jeśli odsunięcie nie jest równe zero, minimalne określone odsunięcie musi być większe niż promień drutu. egdecam@edgecam.pl Strona 11 z 33

12 Edgecam Automation Tools Edgecam Automation Tools Dostępne są cztery odrębne rodzaje rozwiązań: Edgecam PCI Skrypty Skrypty napisane są w języku JavaScript i mogą korzystać z zestawu narzędzi PCI, aby kontrolować Edgecam. Nie podlegają one licencji, oprócz niektórych składników: Web Forms wymagają opcji Advanced Customisation. JSON Techniques są obsługiwane i licencjonowane w ramach opcji Advanced Customisation. Skrypty są prostymi plikami tekstowymi, które nie mogą być kompilowane lub chronione. Edgecam Pluginy Te mogą być rozwijane przy użyciu.net opartego na językach takich jak VB.NET, C# and C++ i mogą korzystać z zestawu narzędzi PCI i PDI. Wykonane, jako dodatki do Edgecam, wykorzystane do prostych i złożonych zadań z własnym interfejsem. Pluginy mogą być kompilowane i chronione. Uwaga: Pluginy muszą być używane z opcją Advanced Customisation. Edgecam Quiet Mode (nowy w wersji 2014 R2) Edgecam jest zazwyczaj uruchamiany, jako aplikacja, która wchodzi w interakcję z użytkownikiem, dzięki wprowadzonym zmianom możliwe jest uruchomienie jej bez interakcji z użytkownikiem. Należy pamiętać, że aplikacja jest nadal widoczna. Wymaga to nowej opcji Advanced Customisation. Skrypty i Pluginy w Edgecam mogą być używane w trybie Quiet: wystarczy uruchomić Edgecam z wiersza poleceń lub z pliku wsadowego z parametrem "/ q" i skryptem do realizacji, na przykład, "startup.js edgecam.exe / q". egdecam@edgecam.pl Strona 12 z 33

13 Edgecam ActiveX Serwer (nowy w wersji 2014 R2) Edgecam może być uruchomiony, jako wbudowany serwer ActiveX z dostępem do narzędzi i pluginów PCI (uruchomiony za pomocą połączeń PCI). Wymaga to nowej opcji ActiveX Server. Zazwyczaj hosting aplikacji, takich jak Excel tworzy obiekt ActiveX przy użyciu swojego języka makr VBA i może korzystać z zestawu narzędzi do automatyzacji Edgecam PCI. Wiele aplikacji może utworzyć i używać obiektu Edgecam ActiveX: Internet Explorer może używać JavaScript w aplikacji HTML (.hta) do wysyłania poleceń do Edgecam. Dowolna aplikacji.net włącznie z serwerem sieciowym ASP.NET może tworzyć obiekty ActiveX bezpośrednio i kontrolować zdalnie Edgecam. Kiedy system jest uruchomiony, jako serwer ActiveX, Edgecam nie posiada interfejsu użytkownika. Różnica pomiędzy Edgecam trybie Quiet i Edgecam, jako ActiveX Server to: Tryb cichy Edgecam rozpoczyna się przy użyciu skryptu, uruchom skrypt, a następnie zamknij. Bez interakcji z użytkownikiem. Edgecam, jako ActiveX można kontrolować i łatwo nawiązywać kontakt z aplikacjami nadrzędnymi, kilka elementów może zostać uruchomiony bezpiecznie. W trybie Quiet, interfejs Edgecam jest nadal widoczny, natomiast w trybie ActiveX nie jest wyświetlany. W trybie ActiveX można uruchomić wiele instancji Edgecam, bez możliwości jakiegokolwiek konfliktu. Uruchamianie wielu instancji Edgecam w trybie Quiet może skutkować wieloma konfliktami z różnymi elementami (np. poprzez używanie tego samego katalogu temp). Uwaga: 1. Tryb Quiet i Edgecam serwer może być jedynie licencjonowany, jako część instalacji licencji sieciowej, gdzie kilka wersji Edgecam na pojedynczym stanowisku PC będzie korzystać z wielu licencji na serwerze sieciowym. 2. Aby skorzystać z Advanced Customisation i opcji ActiveX Server, użytkownik musi posiadać aktualną subskrypcję. egdecam@edgecam.pl Strona 13 z 33

14 Nowe polecenia PCI i PDI Wprowadzone nowe polecenia: Polecenia PCI CommitOperationEx - Wszystkie ścieżki podrzędne dla każdej operacji są usuwane, a następnie odtwarzane. Jednakże, jeśli operacja ma zawsze te same ścieżek podrzędne, szybkość regeneracji może być poprawiona przez regenerację tych ścieżek podrzędnych, tak jak gdyby były one ścieżkami nadrzędnymi. InitCommandMasked - To polecenie umożliwia poprawne odtwarzanie zamaskowanych poleceń PCI. Automatyczna regeneracja sekwencji może być kontrolowana poprzez wywołanie poleceń 50, 201 i ustawienie modyfikatora190 <Yes> lub <No>. EndCommand - interfejs automatycznie informuje system o cofnięciu, gdy polecenie zostało zakończone, ale istnieją okoliczności, w których tak się nie stanie. To polecenie służy interfejs poinformować system cofania po zakończeniu polecenia. Polecenia PDI End_PAMS_Command wersja PDI z PCI EndCommand. Interfejs automatycznie informuje system cofania, gdy polecenie zostało zakończone, ale są sytuacje, w których tak się nie stanie. To polecenie służy interfejs poinformować system cofania po zakończeniu polecenia. MC_Get_Next_Toolpath and MC_Get_Prev_Toolpath - Polecenia te ułatwiają skanowanie całej ścieżki w bazie danych elementu. egdecam@edgecam.pl Strona 14 z 33

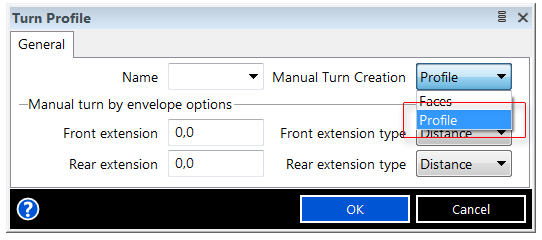

15 Nowości w cechach Ręczne wyszukiwanie cech tokarska z koperty Jedną z nowości wprowadzonych do tej wersji jest ręczna możliwość tworzenia cech tokarskich z koperty. Pozwala to stosować strategie lub cykle tokarskie do zdefiniowanego profilu tokarskiego. Nowa opcja Profil i asocjatywna opcja Ręczne wyszukiwanie cech z koperty znajduje się w oknie dialogowym Profil tokarski. Zmiana Zera dla Cechy Podczas wyszukiwania cech, cechy domyślnie są przypisywane do systemowego Zer. Jednakże użytkownicy nie zawsze chcą korzystać z takiej metody przypisywania cech do Zer. Jeśli jest to obróbka ręczna to nie jest to problemem, ponieważ zawsze istnieje opcja, która pozwala indeksować się do wybranego Zera przed wykonaniem obróbki cechy. egdecam@edgecam.pl Strona 15 z 33

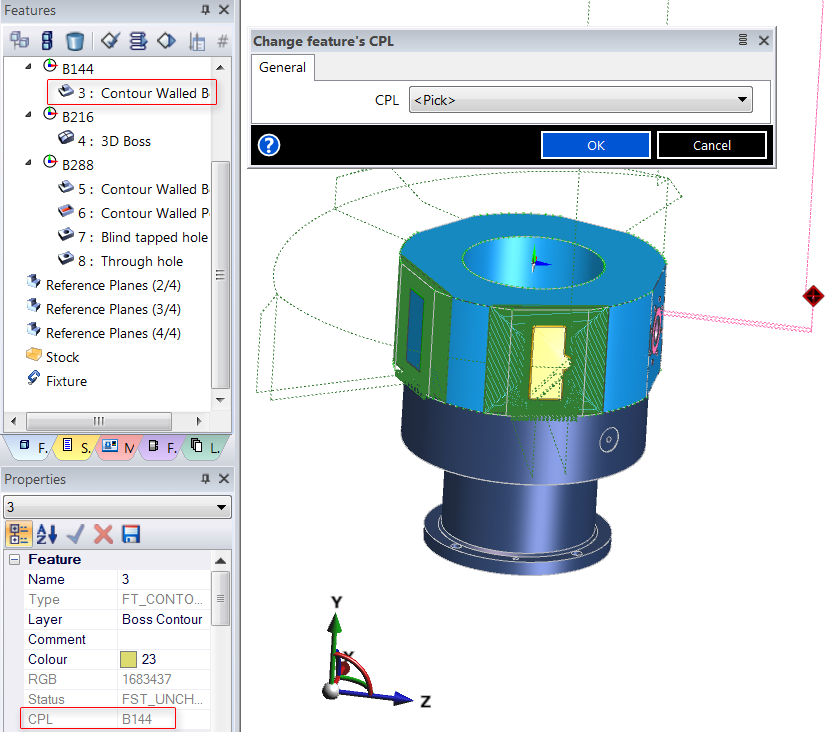

16 Natomiast, jeśli generujemy obróbkę za pomocą strategii system indeksuje się do Zera cechy. W nowej wersji do menu kontekstowego została dodana opcja Zmiany Zera po kliknięciu prawym klawiszem myszy w oknie Cechy. Pozwala to na łatwe przenoszenie cech do innego Zera, które ma ten sam kierunek osi Z. Uwaga: Dostępne tylko dla cech frezarskich i otworów. Opcja pozwala na asocjatywność Zer z modelem bryłowym i na przekształcanie się wraz z nim i jego cechami. Opcja Asocjatywne Zero dodane do okna Utwórz Zero Po zaznaczeniu opcja pozwala na asocjatywność Zer z modelem bryłowym i na przekształcanie się wraz z nim i jego cechami. egdecam@edgecam.pl Strona 16 z 33

17 Uwaga: 1. Systemowe Zera (i.e. Góra, Przód, Prawo, Lewo itp.) nie mogą być edytowane i nie są asocjatywne. Dlatego, jeśli istnieje możliwość późniejszego przekształcania modelu bryłowego wskazane jest, aby wyszukiwać cechy dla Zer określonych przez użytkownika. 2. Do 2014 r. R2, Zera nie są asocjatywne z przeładowanym modelem bryłowym i w związku z tym nie zmienia położenia podczas przeładunku bryły. W tym przypadku po przeładować, będzie możliwe edytowanie bazowego Zera i zdefiniować nową pozycję. Tworzenie Zera z widoku Są przypadki, gdy tworzone Zero (szczególnie 5 osi) należy umieścić tak, aby uzyskać narzędziem dostęp do regionu lub wgłębienia. Zdarza się, że nie można wybrać żadnej odpowiedniej geometrii, aby wskazać powierzchnie czołową lub inną dowolną powierzchnię. Do tej wersji została dodana możliwość obrotu widoku tak, aby patrząc od dołu na oś narzędzia stworzyć w tym widoku Zero bez wybierania jakąkolwiek geometrii. Obrót modelu bryłowego z cechą Wprowadzona została możliwość obracania modelu bryłowego, który posiada już zdefiniowane cechy. Dodatkowo cechy również można obracać na innej płaszczyźnie. Podczas obrotu modelu bryłowego cecha przenosi się na nową płaszczyznę. Nowe Zero stworzone na tej płaszczyźnie w nazewnictwie ma # na końcu, natomiast bazowe Zero pozostaje bez zmian. egdecam@edgecam.pl Strona 17 z 33

18 Renderowanie widoku gwintu w Edgecam Aby poprawić jakość wizualną użytkownikom, została wdrożona w Edgecam możliwość wyświetlenia gwintu (wewnętrznych i zewnętrznych). Pozwoli to użytkownikom na szybkie i dokładne określenie, gdzie na modelu bryłowym znajdują się i czy istnieją gwinty. Uwaga: Ta funkcja jest obecnie niedostępna dla użytkowników z kartami graficznymi AMD. egdecam@edgecam.pl Strona 18 z 33

19 Usprawnienia w Workflow Tematy Obecnie możliwe jest posiadanie wielu zestawów strategii Workflow oraz łatwe przełączanie się pomiędzy nimi. Odrębne zestawy Strategii mogą być wymagane w celu spełnienia konkretnych potrzeb produkcyjnych. Tematy można znaleźć w folderze Documents\Planit\ \Edgecam\Themes folder.w tej wersji zainstalowany jest domyślny temat, zawiera on nowy zestaw strategii. Aby przełączyć się do innego Tematu, przejdź do okna ustawień Workflow i wybierz Temat z listy. Nowa domyślna strategia W tej wersji, stworzyliśmy nowy zestaw domyślnych strategii, które zastąpią strategie dostarczone z wydaniem 2014R1. Nowe strategie zostały skonstruowane tak, aby były łatwiejsze w użyciu oraz bardziej zrozumiałe. Jeśli nie chcesz używać ustawień domyślnych to nowe opcje dają większą kontrolę nad obróbką. Opcje w oknie dialogowym dostępne są pod przyciskiem Plan na wstążce Obróbka. To okno dialogowe można dostosować edytując StrategyOptions.xml; zobacz "Modyfikowania Domyślnych opcji" aby uzyskać więcej informacji. Cechy obróbki Przycisk Cechy obróbki ma teraz możliwość wyboru alternatywnego Tematu. Wybierz folder z Tematem z listy, dla którego chcesz zastosować strategie. egdecam@edgecam.pl Strona 19 z 33

20 Przeglądaj zestaw narzędzi Nieprawidłowa pozycja narzędzia Poprzednio narzędzia z Nr większy niż 998 były uznawane za nieważne. Jednakże, ponieważ niektórzy użytkownicy używają narzędzia z numerem większy niż 998, Nr narzędzia jest obecnie uznawany za nieważny tylko wtedy, gdy jest pusty lub zero. Przeglądaj zestaw narzędzi Nieasocjatywne narzędzia Jeśli narzędzia wykorzystywane w sekwencji nie są asocjatywne, zostanie wyświetlony komunikat, który poinformuje że zmiany wprowadzone do takich narzędzi nie będzie przekazywana do sekwencji. W takim przypadku zawsze można edytować instrukcję wymiany narzędzia w sekwencji dla narzędzi nie asocjatywnych i wprowadzić zmiany, które spowodują że narzędzie stanie się asocjatywne. Dostosowanie paska szybkiego dostępu Dostosowywane są tutaj trzy obszary wstążki w Workflow: Pasek szybkiego dostępu Sekcję Pasek szybkiego dostęp można zastosować do dodania lub usunięcia polecenia z obszaru szybkiego dostępu. Dostosowanie wstążki Sekcję Dostosowanie wstążki można zastosować, aby dodać lub usunąć polecenia z wstążki. egdecam@edgecam.pl Strona 20 z 33

21 Aplikacje Sekcja Aplikacje może być użyta, aby dodać PCI, PDI EXE, BAT, CMD itp. Do obszaru wstążki. Wygląd przycisków na indywidualnych wstążkach w Workflow można dostosować klikając prawym przyciskiem myszy na przycisk i wybierając Edytuj wygląd. egdecam@edgecam.pl Strona 21 z 33

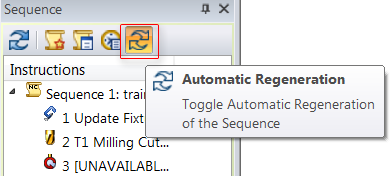

22 Ulepszenia interfejsu Tworzenie widoku Zera i manipulowanie W tej wersji Edgecam została wprowadzona dynamiczna metoda tworzenia Zer na komponentach. Dzięki czemu tworzenie Zer jest znacznie szybsze i łatwiejsze, wystarczy kliknąć i przeciągnąć znacznik Zera na odpowiednią pozycję a następnie zwolnić przycisk myszy. Stworzone w ten sposób Zero można edytować usuwać i dowolnie manipulować wykorzystując przy tym konwencjonalne narzędzia, dzięki czemu użytkownik zachowuje pełną kontrolę. Uwaga: Przeciągnięcie markera Zera dostępna jest tylko w interfejsie Workflow, a nie w tradycyjnym interfejsie. Automatyczna regeneracja sekwencji To wydanie wprowadza przycisk, który steruje trybem Automatycznej aktualizacji, znajduje się on w przeglądarce sekwencji. Poprzednio Automatyczną aktualizację może być wybrać wyłączany wchodząc w opcje menu kontekstowego sekwencji. Instrukcja jest (prawie) zawsze aktualizowana podczas edycji cykli/operacji i innych elementów sekwencji. Z włączoną Automatyczną aktualizacją wszystkie kolejne instrukcje będą również aktualizowane. egdecam@edgecam.pl Strona 22 z 33

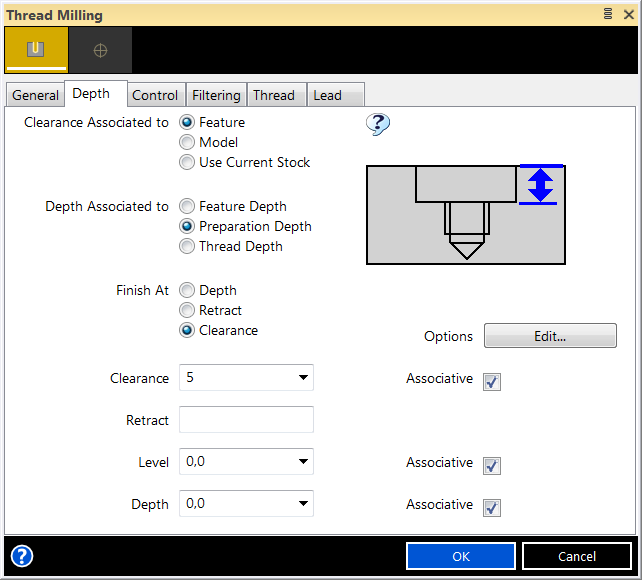

23 Podczas edycji wielu instrukcji, wyłączając funkcję można zaoszczędzić czas i dokonać poprawek w poszczególnych cyklach bez automatycznej aktualizacji sekwencji, gdy wszystkie zmiany są wprowadzone można włączyć funkcję i zaktualizować całą sekwencję. Obrazki i porady Cykl Otwory i Gwintowanie został zmodernizowane i zawiera pełny zestaw obrazów i podpowiedzi. egdecam@edgecam.pl Strona 23 z 33

24 Wersja Edgecam Numer wersji Edgecam jest teraz wyświetlany na pasku tytułowym. Pomaga to użytkownikowi rozróżnić, która wersja Edgecam jest aktualnie uruchomiona, gdy różne wersje są zainstalowane/uruchomione na komputerze. Wyświetlanie siatki i Wybór 2D Wybór 2D: W tej wersji dokonaliśmy pewnych zmian w sposobie wyświetlania siatki oraz w opcji Widokiem siatki można teraz sterować z przycisku Właściwości widoku. Siatka w Workflow jest teraz dostosowywana dynamicznie i dopasowana jest do okna, gdy chcemy ją powiększyć lub zmniejszyć gęstość siatki również jest zmieniana. Podczas wyboru opcji Wybór 2D marker Zera jest zmieniany, Oś Z jest usuwana, aby stworzyć bardziej przejrzysty podgląd płaszczyzny. egdecam@edgecam.pl Strona 24 z 33

25 Usprawnienia w Part Modeler Modelowanie z 2D do 3D Możliwość przekształcania modelu 2D na model 3D została ponownie udostępniona w Part Modeler. Dzięki czemu możliwe jest tworzenie modeli bryłowych 3D z geometrii 2D (DXF, DWG, itp.) Dzięki czemu: Znacznie szybsze modelowanie bryłowe. Redukcja błędów podczas konwersji z 2D na 3D. Poprawa wyświetlania części, gdy jest w formacie 3D (model bryłowy). Opracowanie modelu bryłowego, który może być manipulowany poprzez inteligentne bryły w module obróbkowym Edgecam. Uwaga: Aby importować pliki DWG-DXF bez 2D-3D, wybierz opcję Brak translacji 2D-3D znajdującą się w Opcje > System, zakładka Translator. egdecam@edgecam.pl Strona 25 z 33

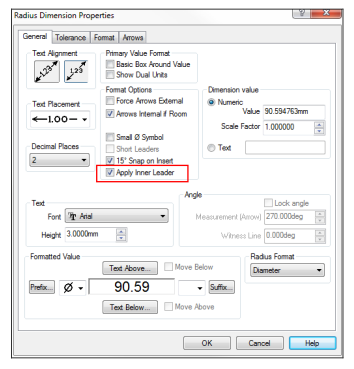

26 Nowe Opcje translacji Wprowadziliśmy nową opcję Opcje naprawy na karcie Translacja, dzięki czemu system umożliwia uproszczenie i naprawę (domyślnie) plików STEP i IGES. Ustawienia wymiaru promienia Wprowadziliśmy nowe ustawienie Stosuj linie odniesienia na zakładce Ogólnie w oknie dialogowym Ustawienia wymiaru promienia. Podczas wymiarowania promieni wybranie opcji powoduje automatyczne naniesienie linii odniesienia na linii środkowej; odznaczenie opcji pozwala na wyświetlanie krótszej linii odniesienia i wymiaru. egdecam@edgecam.pl Strona 26 z 33

27 Usprawnienia w Kreatorze postprocesorów Obrabiarka jedynie z dolną głowicą Obrabiarka jedynie z dolną głowicą może być tworzona bezpośrednio w Kreatorze postprocesorów. W przypadku obrabiarki jedynie z dolną głowicą można użyć maszyny z górną głowicą rewolwerową i obrócić grafikę maszyny. Zobacz przewodnik użytkownika, aby uzyskać więcej informacji. Output Angle Directions Angular output is subject to directional control on some machines, where the direction is specified by the sign or by a special code, defining whether the rotary axis should move CLW or CCLW. Wyjście kątowe podlega kierunkowej kontroli na niektórych maszynach, w których kierunek jest określony przez oznaczenie lub przez specjalny kod, określający, czy oś obrotowa powinna przenieść clw lub CCLW. A new Output Angle Directions option has been added to the Machine Parameters (parametry obrabiarki) which allows Direction modifiers (ROT1DIR and ROT2DIR) to be set for all angular moves. Nowa opcja Kąt wyjścia Wskazówki został dodany do parametrów maszyny, co pozwala modyfikatory Kierunku (ROT1DIR i ROT2DIR) należy ustawić dla wszystkich kanciastych ruchów. Only available in Milling. egdecam@edgecam.pl Strona 27 z 33

28 Default Safe Start position Nowe opcje Domyślny bezpieczny start i Zawsze ustaw bezpieczną pozycję startową zostały dodane do parametrów maszyny. To pozwala określić punkt, w którym każdy cykl będzie posiadał start i koniec. egdecam@edgecam.pl Strona 28 z 33

29 Usprawnienia w Generatorze kodu Obrotowe wskaźniki osiowe Frezowanie tablicy Otwór. Nowe wskaźniki PRADIUS () i PANGLE () zostały dodane do Generatora kodu dla Makro Edytor kodu został wzbogacony o zaawansowane dyrektywy i zmienne, które umożliwiają ładowanie informacji o instrukcjach obecnych w sekwencji. Te zaawansowane funkcje pozwalają odczytać informacje na dwóch poziomach: Replikacja instrukcji przeglądarki pozwala zobaczyć to, co zostało zaprogramowane i w jakiej kolejności. Szczegóły instrukcji/cykli samych np. ruchów. Nowe zmienne systemowe Dwie nowe zmienne systemowe określające kierunek ruchu kątowego (ROT1DIR i ROT2DIR) zostały dodane do następujących makr w edytorze kodu: Milling Macro Reference (MACRO 1 - MOVE RAPID). Milling Macro Reference (MACRO 2 - MOVE FEED). Milling Macro Reference (MACRO 43 - INDEX PALLET). Milling Macro Reference (MACRO 45 - MOVE ANGULAR). egdecam@edgecam.pl Strona 29 z 33

30 Usprawnienia w Symulatorze Uprość uchwyt STL Nowa opcja Uprość uchwyt STL został dodany do zakładki Wyświetlanie. W poprzednich wersjach uproszczenie i naprawa STL, którą wprowadzono np. mogła spowalniać proces. Teraz można uniknąć takiego efektu odznaczając Obróć oprawki napędzane i Uprość uchwyt STL w opcjach wyświetlania. Symulacja toczenia poprawa indeksowania głowicy Podczas symulacji sekwencji, w których maszyna ma skonfigurowane indeksowanie głowicy, Simulator rozpocznie pracę od miejsca ostatniego zakończenia. Dzięki temu będzie to przyspieszać proces aktualizacji półfabrykatu. egdecam@edgecam.pl Strona 30 z 33

31 Usprawnienia w Magazynie narzędzi Tworzenie narzędzi frezarskich i wierteł Wcześniej, narzędzia i inne specjalne narzędzia tworzono, jako standardowe Wiertła lub jako standardowe frezy i zazwyczaj identyfikowano przez nazwę. To spowodowało problemy przy wyborze narzędzi, za pomocą strategii, ponieważ niestandardowe narzędzia można wybrać wtedy, gdy zostały spełnione inne kryteria wyszukiwania. Dlatego nowe projektowane frezy i wiertła zostały dodane do zakładki Ogólne, które mogą być używane do niestandardowych narzędzi frezów i wierteł. Dialogowe dla tych nowych typów narzędzi jest taka sama jak dla wiercenia i frezowania; żadne dodatkowe modyfikatory zostały dodane. Zobaczysz nowe rodzaje narzędzi w ToolStore i na oknie Edgecam zmiany narzędzia. egdecam@edgecam.pl Strona 31 z 33

32 Adveon Biblioteka narzędzi od Sandvik Adveon Biblioteka narzędzi Sandvik jest teraz na instalacyjnym DVD Edgecam: Pierwszy rok jest bezpłatny dla wszystkich użytkowników, którzy mają aktualną subskrybcję; następny rok będzie podlegać corocznej opłaty subskrypcyjnej. Oprzyrządowanie są zbudowane z danych katalogowych zgodnie z ISO Narzędzia i zespoły mogą być również tworzone z wykorzystaniem danych innych niż katalog, ręcznego tworzenia elementów narzędziowych. zestawy narzędzi są przekazywane do Edgecam ToolStore tym stałych grafiki narzędziowych. Pliki krok do Edgecam są przekazywane automatycznie konwertowane do formatu Meg.; są one stosowane w symulacji. Pierwsze wydanie Adveon jest tylko dla narzędzi obrotowych (frezy i wiertła); nie ma wsparcia narzędzia tokarskie. Ponadto, nie ma prędkości i technologii posuwu. Przewodnik instalacji Edgecam więcej informacji. egdecam@edgecam.pl Strona 32 z 33

33 Raport obróbki Raport obróbki Raport obróbki został zaktualizowany do uruchomienia jako usługa systemu Windows który ma następujące główne korzyści: We can now broadcast the Job Reports Web Site and client PCs will be able to find it in the network without advanced configuration. Teraz możemy nadawać zadanie Reports Web Site i komputery klienckie będą mogli go znaleźć w sieci, bez zaawansowanej konfiguracji. Zdolność do czyszczenia pamięci podręcznej. Symbole wieloznaczne mogą być wykorzystywane do wyszukiwania raportów. Ulepszone formatowanie danych w tabelach. Port Dynamiczny zamiast ustalonego portu. Następujące obszary zostały także usprawnione: Narzędzia raport pokazuje teraz, ile razy raport używać tego samego narzędzia. Zdolność do wyszukiwania stron internetowych w sieci. Tool list order is now respected from Job Manager. Lista narzędzi zamówienie jest teraz przestrzegane z Menedżera zadań. ścieżka NC plików jest bardziej spójna. Obsługa wielu magazynów. Raport obróbki wykorzystuje również nową INNO instalatora. egdecam@edgecam.pl Strona 33 z 33
