1 What s New Ten dokument zawiera ogólny przegląd nowych funkcji Alphacam 2015 R1

2 Zawartośd Zawartość... 2 Ważne Informacje... 3 Obsługa Windows XP... 3 Data Wygaśnięcia Licencji Alphacam... 3 Nowy Interfejs Użytkownika... 4 Wprowadzenie... 4 Kreator Informacji... 4 Menedżer Projektu... 7 Wstążka w AlphaEdit... 7 Integracja z Windows... 8 Okienko Podglądu Eksploratora Windows... 8 Nowa funkcja Zaawansowanego Frezowania 5-osiowego... 9 Zaawansowane Cykle Obróbki 5-osiowej... 9 Biblioteka Oprawek... 9 Biblioteka Oprawek... 9 Obsługa Agregatów Obsługa Agregatów Symulacja wiercenia Multi Drill Agregaty Multi Drill Nowy Symulator Widok Porównania Translatory CAD Google Sketchup Autodesk 2015 DWG SOLIDWORKS Obsługiwane Wersje Plików CAD Wykaz najważniejszych funkcji poprzedniej wersji Alphacam 2014 R Vero Software Limited 2 of 13

3 Ważne Informacje Obsługa Windows XP Alphacam 2015 R1 można zainstalowad na systemie operacyjnym Windows XP ale nie jest wtedy objęty wsparciem technicznym i nie możemy zagwarantowad, że rozwiążemy problemy związane z systemem Windows XP. Ten system operacyjny osiągnął swoją datę 'Kooca Wsparcia' w kwietniu 2014 (szczegóły: GB/windows/products/lifecycle). Od wersji 2015 R2, programu Alphacam nie będzie można zainstalowad na Windows XP. Data Wygaśnięcia Licencji Alphacam Wymagana data wygaśnięcia licencji dla Alphacam 2015 R1 to Wrzesieo 2014 lub późniejsza. Na licencjach starszych, Alphacam 2015 R1 nie uruchomi się. Vero Software Limited 3 of 13

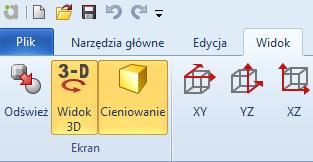

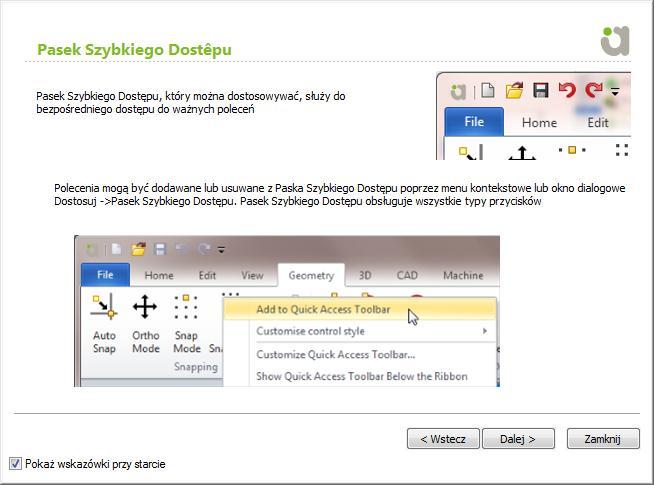

4 Nowy Interfejs Użytkownika Wprowadzenie Przy pierwszym uruchomieniu Alphacam 2015 R1 zobaczysz Kreator Informacji, który zapozna Cię z najważniejszymi funkcjami nowego interfejsu, takimi jak: Zakładki Wstążki zawierające ikony i etykiety tekstowe Pasek Szybkiego Dostępu Opcje dostosowywania Listę Ostatnich Plików i Podgląd Pliku Stronę Pomocy Kreator Informacji Przy pierwszym uruchomieniu Alphacam 2015 R1 zobaczysz Kreator Informacji, który zapozna Cię z najważniejszymi funkcjami nowego interfejsu. Przyciski Dalej i Wstecz służą do przełączania stron kreatora. Kiedy przyswoisz informacje Kreatora, możesz odznaczyd pole Pokaż wskazówki przy starcie aby w przyszłości Kreator nie uruchamiał się przy starcie Alphacam. Wstążka pozwala znajdowad polecenia w szybki i wygodny sposób, ponieważ są one rozmieszczone w logicznych grupach, ułożonych w zakładkach. Każda zakładka wiąże się z określonym typem działania, na przykład tworzeniem Geometrii albo Technologii. Duże ikony oraz etykiety tekstowe zapewniają, że użytkownik szybko odnajdzie szukane polecenie. Vero Software Limited 4 of 13

5 Pasek Szybkiego Dostępu jest umieszczony ponad wstążką i zawiera najczęściej używane polecenia takie jak Otwórz I Zapisz. Możesz dostosowywad ten pasek, umieszczając na nim polecenia, których używasz najczęściej. Możesz dostosowywad Wstążkę przenosząc polecenia, tworząc nowe grupy lub zakładki, lub usuwając polecenia, których nie używasz. W każdym momencie możesz kliknąd na przycisk Reset aby przywrócid domyślne ustawienie wstążki. Lista ostatnich plików pokazuje nazwę i lokalizację 15 plików. Pokazany jest także podgląd pliku. Podgląd plików jest wyświetlany również w Eksploratorze Windows jeżeli widok folderu jest ustawiony na ikony, kafelki lub zawartośd. Vero Software Limited 5 of 13

6 Nowa strona Pomoc wyświetla informacje z linkami do pliku pomocy, Vero Customer Portal, i innych przydatnych stron zewnętrznych. Strona wyświetla również informacje o wersji i licencji Alphacam, o podanie których może poprosid zespół pomocy technicznej. Przyciski uchwytów pojawiają się automatycznie na pasku poleceo jeżeli polecenie umożliwiające stosowanie uchwytów jest w użyciu, na przykład jeśli wybrane jest jedno z poleceo rysowania geometrii. W celu szybkiego przełączania widoków, przyciski Widoku zostały umieszczone w dolnym prawym narożniku paska stanu. Vero Software Limited 6 of 13

7 Menedżer Projektu Menedżer Projektu został zaktualizowany aby nadad mu bardziej nowoczesny wygląd: Linie kropkowane i przyciski +/- zastąpiono strzałkami. Nowe ikony typów elementów w drzewie Warstw. Drzewo operacji składa się z kolorowych bloków oznaczających główne operacje oraz ikon reprezentujących typy podoperacji. Wstążka w AlphaEdit AlphaEdit został również zaktualizowany i posiada nowy interfejs wstążki. Wstążka pozwala znajdowad polecenia w szybki i wygodny sposób, ponieważ są one rozmieszczone w logicznych grupach, ułożonych w zakładkach. Każda zakładka wiąże się z określonym typem działania, na przykład Format lub Komunikacja. Duże ikony oraz etykiety tekstowe zapewniają, że użytkownik szybko odnajdzie szukane polecenie. Vero Software Limited 7 of 13

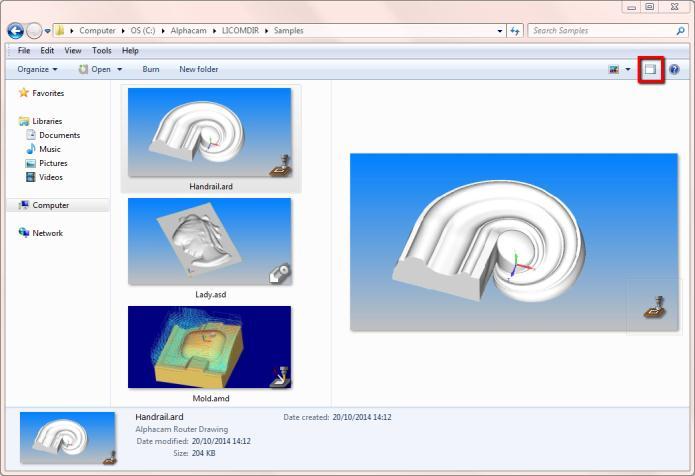

8 Integracja z Windows Okienko Podglądu Eksploratora Windows Okienko podglądu Eksploratora Windows pokazuje podgląd plików projektowych i tekstowych Alphacam, jeżeli ustawiono średnie, duże lub ekstra-duże ikony. Obsługiwany jest podgląd dla poniższych typów plików: Rysunki Alphacam Maszyny Alphacam Oprawki Narzędzi Postprocesory Pliki NC (.anc oraz.nc) Listy Nakładania Tekstowe pliki powiązane z Alphacam są widoczne także w Microsoft Outlook. Vero Software Limited 8 of 13

9 Nowa funkcja Zaawansowanego Frezowania 5-osiowego Zaawansowane Cykle Obróbki 5-osiowej Nowy moduł Zaawansowanego Frezowania 5-osiowego, który zawiera kompleksowy zestaw strategii obróbczych z szeroką funkcjonalnością sterowania orientacją narzędzia i inteligentnym unikaniem kolizji, jest doskonałym narzędziem do obróbki wieloosiowej powierzchni i brył. Obsługuje wiele różnych rodzajów narzędzi, w tym narzędzia torusowe lub stożkowe. Nowe ścieżki narzędzia mogą byd analizowane pod kątem ograniczeo obrabiarek z wykorzystaniem Optymalizatora 5-osiowej ścieżki narzędzia. Zaawansowane Frezowanie 5-osiowe jest opcją dodatkową, którą można dokupid do Ultimate Milling lub Ultimate Router. Proszę skontaktowad się z przedstawicielem Alphacam aby poznad szczegóły. Biblioteka Oprawek Biblioteka Oprawek Alphacam 2015 R1 pozwala na stworzenie biblioteki oprawek narzędziowych, które można dołączad do dowolnego narzędzia i wyświetlad na symulacji. Oprawki nie są uzależnione od modułu, co oznacza, że te same oprawki można wykorzystad w modułach Mill, Router i Stone. Oprawki można definiowad poprzez Wyciągnięcie lub Obrót Geometrii, model STL i model bryłowy. Następnie po zdefiniowaniu względnego punktu kooca narzędzia i obszaru kolizyjnego oprawka może byd używana i wyświetlana na symulacji. Vero Software Limited 9 of 13

10 Obsługa Agregatów Obsługa Agregatów W Alphacam 2015 R1 można definiowad oprawki narzędziowe typu agregat. Do tworzeniu agregatów mogą służyd geometrie (obrót lub wyciągnięcie) modele STL i/lub modele bryłowe CAD. Typowymi agregatami są oprawki kątowe do frezowania lub wiercenia horyzontalnego. Symulacja Alphacam wyświetla tego typu agregaty, włącznie z agregatami obracanymi osią C. Symulacja wiercenia Multi Drill Agregaty Multi Drill Agregaty Multi Drill są teraz definiowalne i wyświetlane na symulacji w Alphacam. W definicji agregatu są zapisywane parametry każdego narzędzia. Utworzone agregaty wybiera się korzystając z nowej zakładki Menedżera Projektu Agregat Multi Drill. Nowy Symulator Widok Porównania Funkcja Widok Porównania w nowym Symulatorze (wywoływanym poleceniem Wyślij do Symulatora) służy do porównania obrobionego materiału względem modelu przedmiotu obrabianego. Aby używad tej funkcji, wpierw należy wskazad, które modele stanowią przedmiot obrabiany, korzystając z nowego polecenia Wybierz Części do Symulatora. Następnie wybierz opcję Widok Porównania znajdującą się na pasku narzędzi w oknie symulatora. Vero Software Limited 10 of 13

11 Translatory CAD Google Sketchup Modele utworzone w Google Sketchup można teraz importowad w Alphacam jako modele STL. Obsługiwane są modele utworzone w Google Sketchup w wersji 2014 i starszych. Wczytywane są wszystkie elementy Google SketchUp z wyjątkiem tekstu i wymiarów. Szczegółowe informacje o możliwości wczytywania plików CAD w zależności od licencji Alphacam zawierają tabele Obsługiwane Wersje Plików CAD umieszczone w dalszej części tego dokumentu. Autodesk 2015 DWG Translator Autodesk DWG został zaktualizowany i obsługuje pliki DWG Autodesk SOLIDWORKS 2015 Alphacam 2015 R1 obsługuje import plików części SOLIDWORKS Vero Software Limited 11 of 13

12 Obsługiwane Wersje Plików CAD W zależności od poziomu i modułu, Alphacam importuje następujące wersje plików CAD: E = Essential S = Standard A = Advanced U = Ultimate Translator i Wersja Lathe Mill Wire Router Stone Profiling DXF/DWG (AutoCAD 2015) E S A U E S A U S A E S A U E S A U A U IGES (wersja nie określona) E S A U E S A U S A E S A U E S A U A U Rhino 5.0 S A U S A U S A S A U S A U A U STL (wersja nie określona) S A U S A U SA S A U S A U A U Google Sketchup 2014 S A U S A U SA S A U S A U A U Postscript (Darmowy dodatek) (wersja nie określona) - S A U S A S A U S A U A U STEP AP214/AP203 (preferowane Schematy) A U A U A A U A U U Part Modeler (obecna) A U A U A A U A U U VISI Version 20 A U A U A A U A U U Autodesk Inventor 2015 (obecna, pliki IPT i IAM) A U A U A A U A U U ACIS R23 (Jądro) A U A U A A U A U U Parasolid (Jądro) A U A U A A U A U U SOLIDWORKS 2015 (tylko pliki SLDPRT) A U A U A A U A U U Solid Edge ST5 (pliki PAR & PSM) A U A U A A U A U U Spaceclaim A U A U A A U A U U Płatne Catia V4 A U A U A A U A U U Catia V5 R22 A U A U A A U A U U Creo Parametrics 2.0 (poprzednia nazwa Pro/E Wildfire) A U A U A A U A U U NX9 (poprzednia nazwa Unigraphics NX) A U A U A A U A U U W celu importowania plików Autodesk Inventor, Autodesk Inventor lub Inventor View musi byd zainstalowany. Inventor View można pobrad ze strony Autodesk. Vero Software Limited 12 of 13
