1 edge ca m edge ca am gecam edg ed ec am m Edgecam 2016 R1 Opis nowości gecam edg ed ec

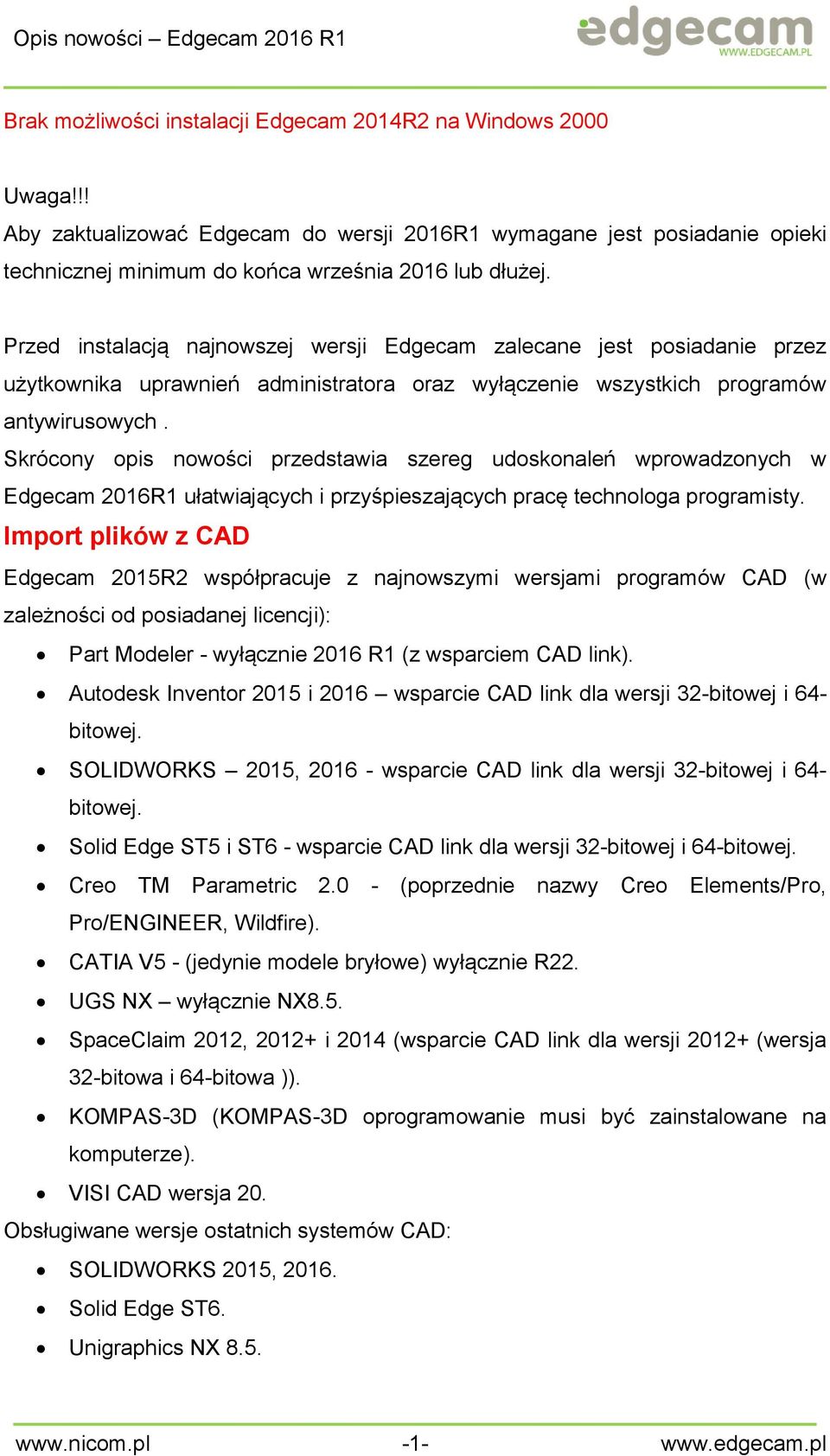

2 Brak możliwości instalacji Edgecam 2014R2 na Windows 2000 Uwaga!!! Aby zaktualizować Edgecam do wersji 2016R1 wymagane jest posiadanie opieki technicznej minimum do końca września 2016 lub dłużej. Przed instalacją najnowszej wersji Edgecam zalecane jest posiadanie przez użytkownika uprawnień administratora oraz wyłączenie wszystkich programów antywirusowych. Skrócony opis nowości przedstawia szereg udoskonaleń wprowadzonych w Edgecam 2016R1 ułatwiających i przyśpieszających pracę technologa programisty. Import plików z CAD Edgecam 2015R2 współpracuje z najnowszymi wersjami programów CAD (w zależności od posiadanej licencji): Part Modeler - wyłącznie 2016 R1 (z wsparciem CAD link). Autodesk Inventor 2015 i 2016 wsparcie CAD link dla wersji 32-bitowej i 64- bitowej. SOLIDWORKS 2015, wsparcie CAD link dla wersji 32-bitowej i 64- bitowej. Solid Edge ST5 i ST6 - wsparcie CAD link dla wersji 32-bitowej i 64-bitowej. Creo TM Parametric (poprzednie nazwy Creo Elements/Pro, Pro/ENGINEER, Wildfire). CATIA V5 - (jedynie modele bryłowe) wyłącznie R22. UGS NX wyłącznie NX8.5. SpaceClaim 2012, i 2014 (wsparcie CAD link dla wersji (wersja 32-bitowa i 64-bitowa )). KOMPAS-3D (KOMPAS-3D oprogramowanie musi być zainstalowane na komputerze). VISI CAD wersja 20. Obsługiwane wersje ostatnich systemów CAD: SOLIDWORKS 2015, Solid Edge ST6. Unigraphics NX

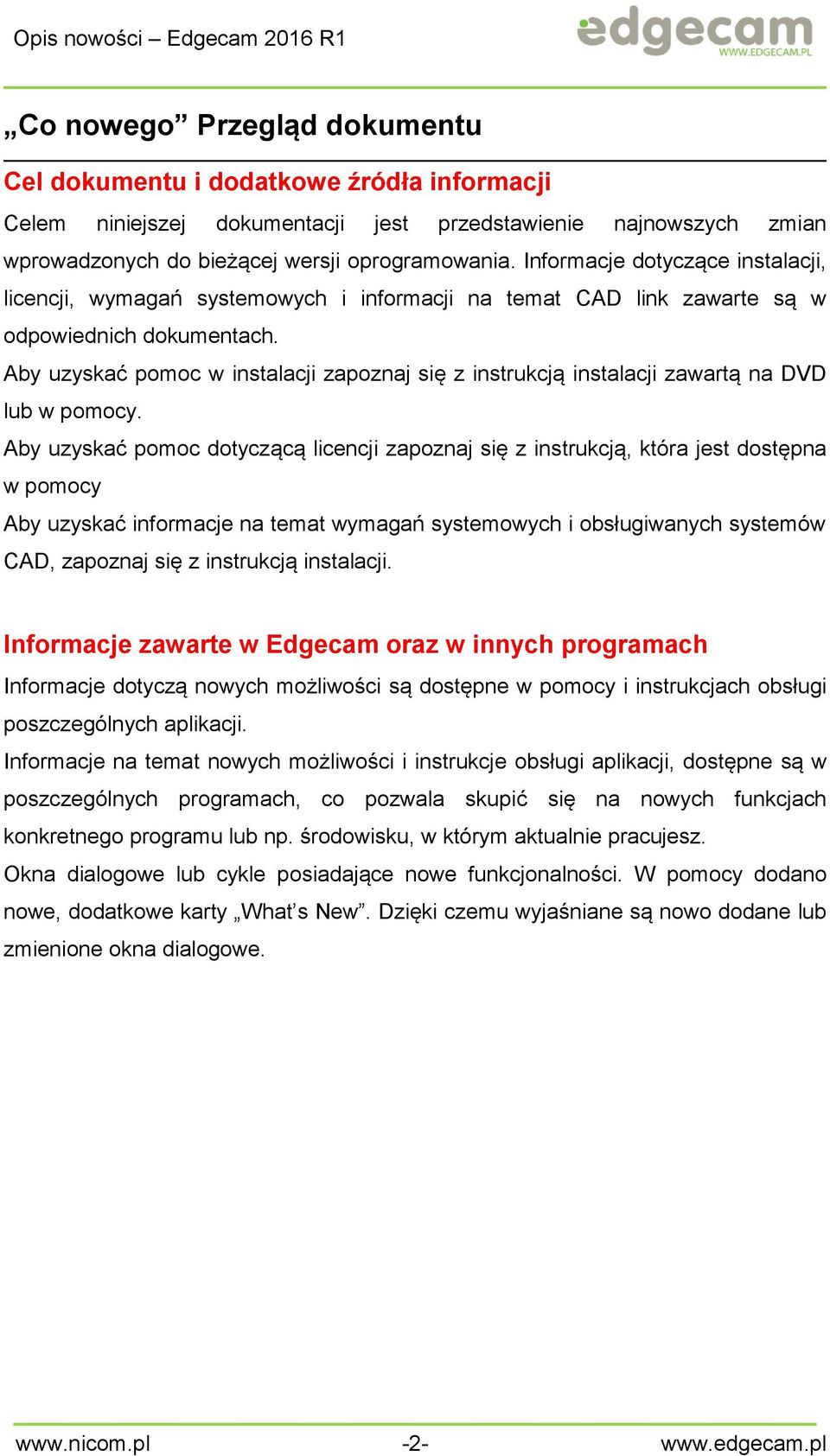

3 Co nowego Przegląd dokumentu Cel dokumentu i dodatkowe źródła informacji Celem niniejszej dokumentacji jest przedstawienie najnowszych zmian wprowadzonych do bieżącej wersji oprogramowania. Informacje dotyczące instalacji, licencji, wymagań systemowych i informacji na temat CAD link zawarte są w odpowiednich dokumentach. Aby uzyskać pomoc w instalacji zapoznaj się z instrukcją instalacji zawartą na DVD lub w pomocy. Aby uzyskać pomoc dotyczącą licencji zapoznaj się z instrukcją, która jest dostępna w pomocy Aby uzyskać informacje na temat wymagań systemowych i obsługiwanych systemów CAD, zapoznaj się z instrukcją instalacji. Informacje zawarte w Edgecam oraz w innych programach Informacje dotyczą nowych możliwości są dostępne w pomocy i instrukcjach obsługi poszczególnych aplikacji. Informacje na temat nowych możliwości i instrukcje obsługi aplikacji, dostępne są w poszczególnych programach, co pozwala skupić się na nowych funkcjach konkretnego programu lub np. środowisku, w którym aktualnie pracujesz. Okna dialogowe lub cykle posiadające nowe funkcjonalności. W pomocy dodano nowe, dodatkowe karty What s New. Dzięki czemu wyjaśniane są nowo dodane lub zmienione okna dialogowe

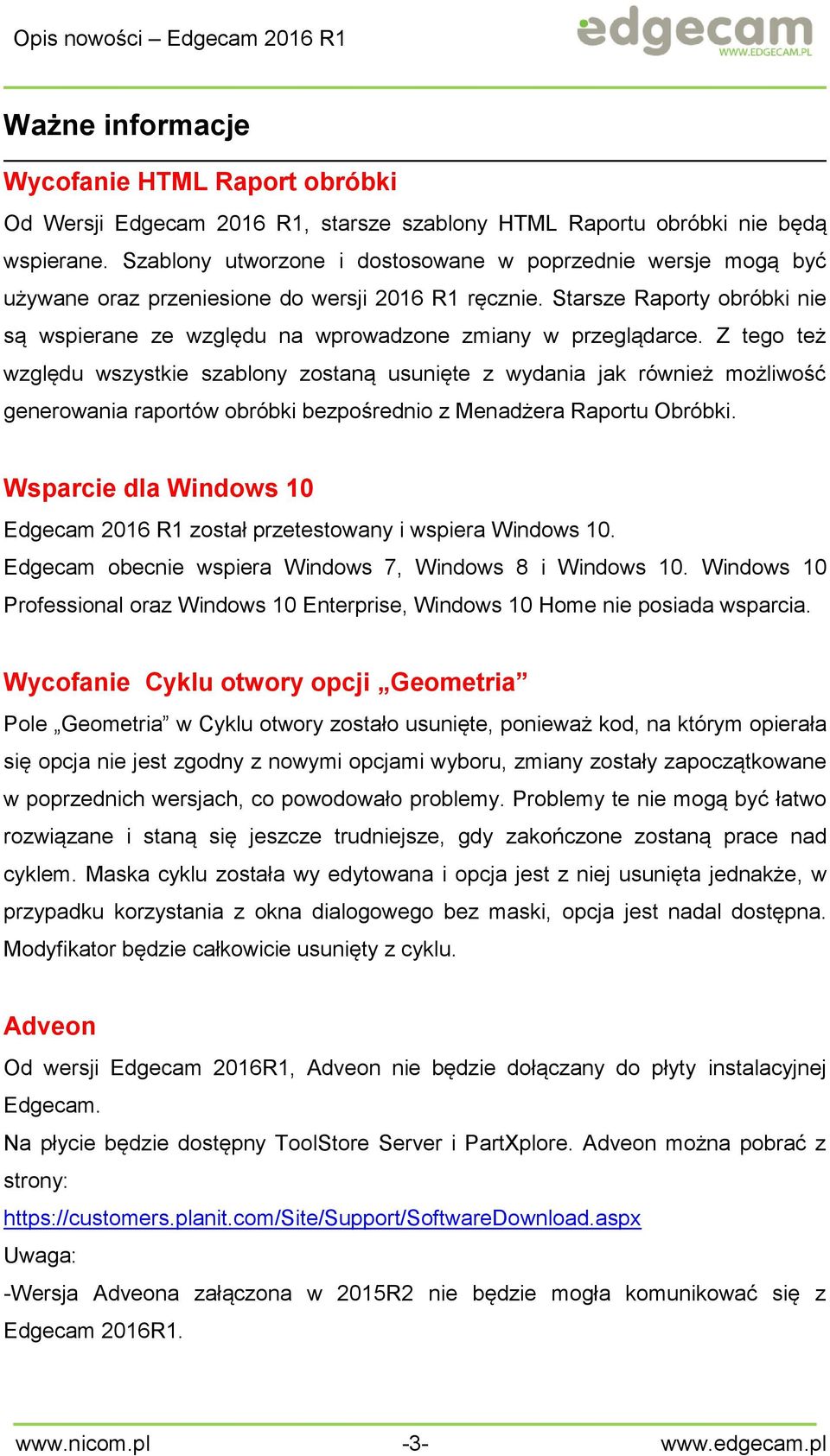

4 Ważne informacje Wycofanie HTML Raport obróbki Od Wersji Edgecam 2016 R1, starsze szablony HTML Raportu obróbki nie będą wspierane. Szablony utworzone i dostosowane w poprzednie wersje mogą być używane oraz przeniesione do wersji 2016 R1 ręcznie. Starsze Raporty obróbki nie są wspierane ze względu na wprowadzone zmiany w przeglądarce. Z tego też względu wszystkie szablony zostaną usunięte z wydania jak również możliwość generowania raportów obróbki bezpośrednio z Menadżera Raportu Obróbki. Wsparcie dla Windows 10 Edgecam 2016 R1 został przetestowany i wspiera Windows 10. Edgecam obecnie wspiera Windows 7, Windows 8 i Windows 10. Windows 10 Professional oraz Windows 10 Enterprise, Windows 10 Home nie posiada wsparcia. Wycofanie Cyklu otwory opcji Geometria Pole Geometria w Cyklu otwory zostało usunięte, ponieważ kod, na którym opierała się opcja nie jest zgodny z nowymi opcjami wyboru, zmiany zostały zapoczątkowane w poprzednich wersjach, co powodowało problemy. Problemy te nie mogą być łatwo rozwiązane i staną się jeszcze trudniejsze, gdy zakończone zostaną prace nad cyklem. Maska cyklu została wy edytowana i opcja jest z niej usunięta jednakże, w przypadku korzystania z okna dialogowego bez maski, opcja jest nadal dostępna. Modyfikator będzie całkowicie usunięty z cyklu. Adveon Od wersji Edgecam 2016R1, Adveon nie będzie dołączany do płyty instalacyjnej Edgecam. Na płycie będzie dostępny ToolStore Server i PartXplore. Adveon można pobrać z strony: Uwaga: -Wersja Adveona załączona w 2015R2 nie będzie mogła komunikować się z Edgecam 2016R

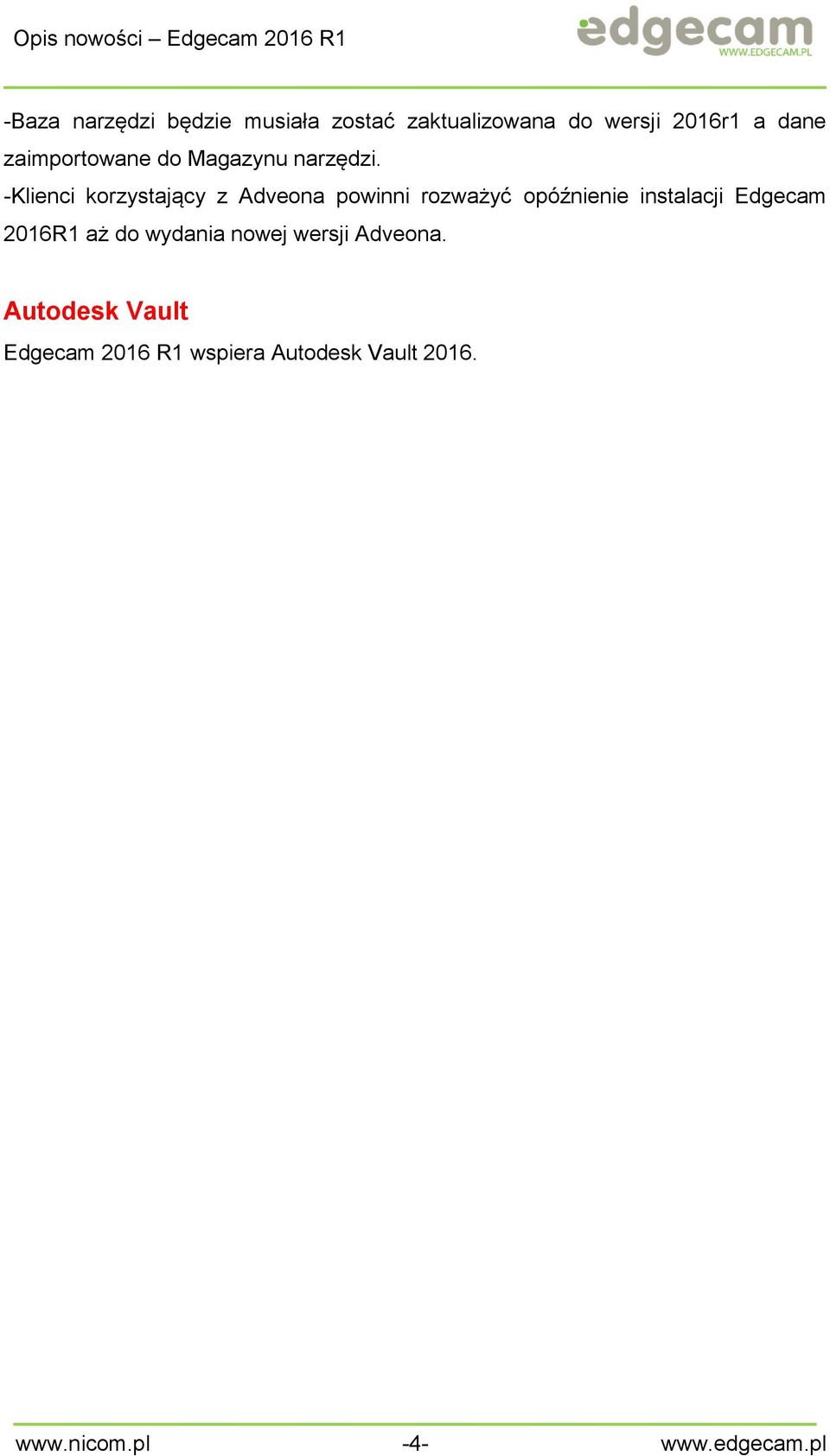

5 -Baza narzędzi będzie musiała zostać zaktualizowana do wersji 2016r1 a dane zaimportowane do Magazynu narzędzi. -Klienci korzystający z Adveona powinni rozważyć opóźnienie instalacji Edgecam 2016R1 aż do wydania nowej wersji Adveona. Autodesk Vault Edgecam 2016 R1 wspiera Autodesk Vault

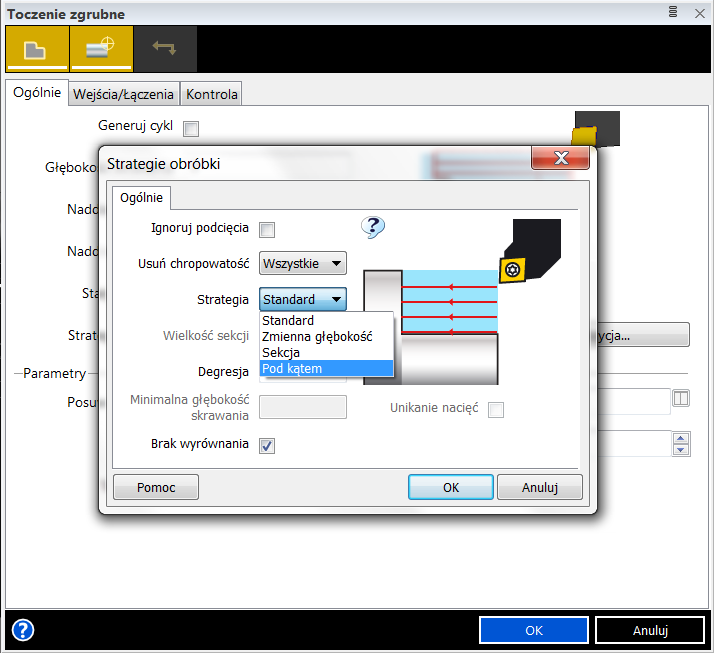

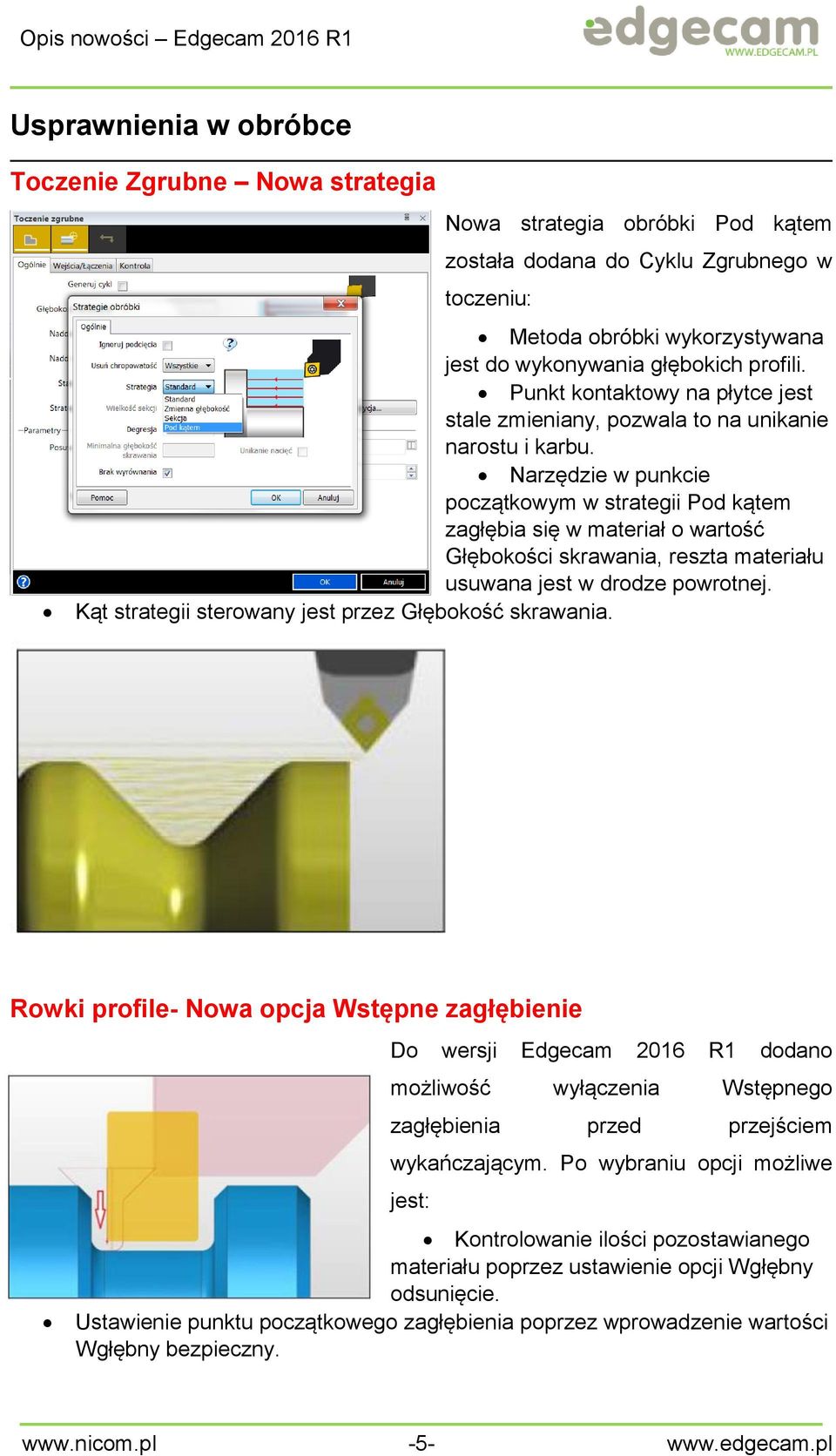

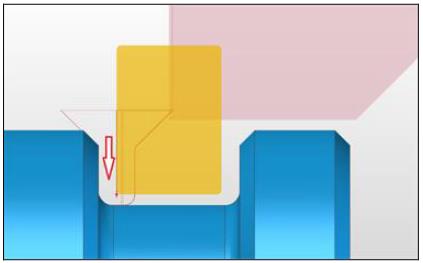

6 Usprawnienia w obróbce Toczenie Zgrubne Nowa strategia Nowa strategia obróbki Pod kątem została dodana do Cyklu Zgrubnego w toczeniu: Metoda obróbki wykorzystywana jest do wykonywania głębokich profili. Punkt kontaktowy na płytce jest stale zmieniany, pozwala to na unikanie narostu i karbu. Narzędzie w punkcie początkowym w strategii Pod kątem zagłębia się w materiał o wartość Głębokości skrawania, reszta materiału usuwana jest w drodze powrotnej. Kąt strategii sterowany jest przez Głębokość skrawania. Rowki profile- Nowa opcja Wstępne zagłębienie Do wersji Edgecam 2016 R1 dodano możliwość wyłączenia Wstępnego zagłębienia przed przejściem wykańczającym. Po wybraniu opcji możliwe jest: Kontrolowanie ilości pozostawianego materiału poprzez ustawienie opcji Wgłębny odsunięcie. Ustawienie punktu początkowego zagłębienia poprzez wprowadzenie wartości Wgłębny bezpieczny

7 Kontrola posuwu obróbki wykańczającej, niezależnie od ścieżki wykańczającej przez ustawienie wartości Wgłębny posuw. Głowica-stół, wsparcie dla maszyny MTM W tej wersji wprowadzono pełne wsparcie głowica stół dla maszyny MTM (frezarka z możliwością toczenia). Aktualizacja Operacji Operacje w Edgecam zostały zaktualizowane przy użyciu JavaScript PCI, poza wprowadzoną zmianą została usprawniona ich obsługa. Poniżej kilka informacji odnoście aktualizacji operacji: Operacje są używane do generowania przykładowego kodu dla programistów i mogą być używane w celach ćwiczeniowych. Zostało wycofane PCI

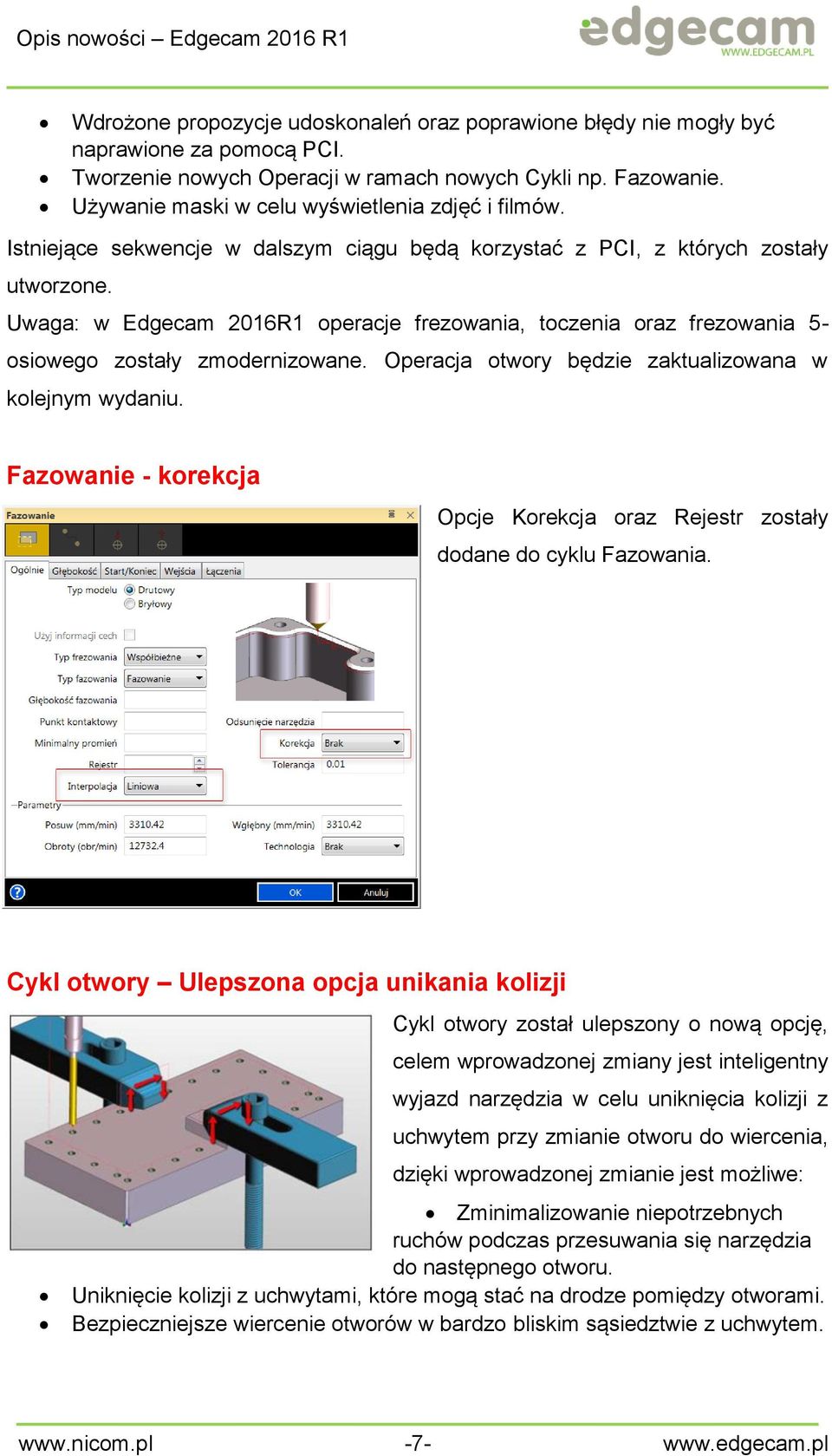

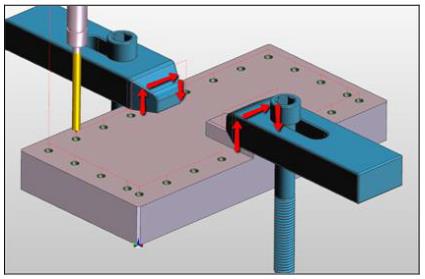

8 Wdrożone propozycje udoskonaleń oraz poprawione błędy nie mogły być naprawione za pomocą PCI. Tworzenie nowych Operacji w ramach nowych Cykli np. Fazowanie. Używanie maski w celu wyświetlenia zdjęć i filmów. Istniejące sekwencje w dalszym ciągu będą korzystać z PCI, z których zostały utworzone. Uwaga: w Edgecam 2016R1 operacje frezowania, toczenia oraz frezowania 5- osiowego zostały zmodernizowane. Operacja otwory będzie zaktualizowana w kolejnym wydaniu. Fazowanie - korekcja Opcje Korekcja oraz Rejestr zostały dodane do cyklu Fazowania. Cykl otwory Ulepszona opcja unikania kolizji Cykl otwory został ulepszony o nową opcję, celem wprowadzonej zmiany jest inteligentny wyjazd narzędzia w celu uniknięcia kolizji z uchwytem przy zmianie otworu do wiercenia, dzięki wprowadzonej zmianie jest możliwe: Zminimalizowanie niepotrzebnych ruchów podczas przesuwania się narzędzia do następnego otworu. Uniknięcie kolizji z uchwytami, które mogą stać na drodze pomiędzy otworami. Bezpieczniejsze wiercenie otworów w bardzo bliskim sąsiedztwie z uchwytem

9 Aby korzystać z tej opcji należy zaktualizować uchwyt o określone odsunięcie jak również włączone wykrywanie kolizji. Cykl otwory będzie wykrywał i wycofywał narzędzie w razie potrzeby. Inteligentny cykl w wycinaniu drutowym Nowy cykl został dodany do interfejsu w wycinaniu drutowym: Nowy cykl decyduje czy należy użyć 2- osiową czy też 4-osiową obróbkę w zależności od ustawień geometrii oraz ustawionych poleceń. Nowy cykl jest użyteczny w przypadku, gdy w jednym cyklu należy użyć obróbki 2 i 4 osiowej. Istniejące cykle są w dalszym ciągu aktualne. Odległość wycofania Cykl 5- osiowy W cyklu 5-osiowym dostępna jest nowa opcja, dzięki której jeżeli narzędzie wykonuje duży ruch kątowy większy niż limit zmiany kąta to wpierw zostanie wykonane szybkie wycofanie tuż przy części. Ulepszenie strategii - Workflow

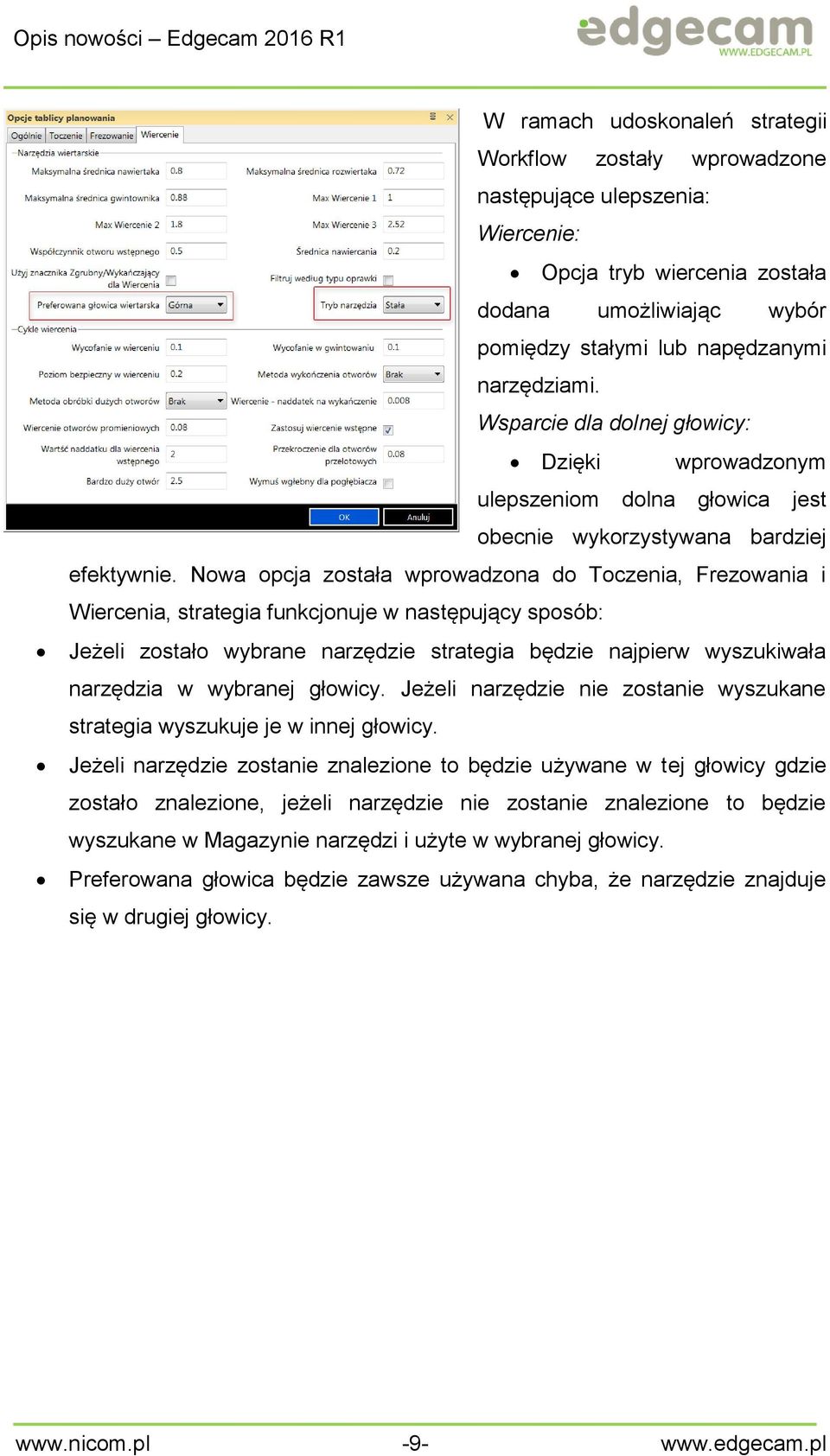

10 W ramach udoskonaleń strategii Workflow zostały wprowadzone następujące ulepszenia: Wiercenie: Opcja tryb wiercenia została dodana umożliwiając wybór pomiędzy stałymi lub napędzanymi narzędziami. Wsparcie dla dolnej głowicy: Dzięki wprowadzonym ulepszeniom dolna głowica jest obecnie wykorzystywana bardziej efektywnie. Nowa opcja została wprowadzona do Toczenia, Frezowania i Wiercenia, strategia funkcjonuje w następujący sposób: Jeżeli zostało wybrane narzędzie strategia będzie najpierw wyszukiwała narzędzia w wybranej głowicy. Jeżeli narzędzie nie zostanie wyszukane strategia wyszukuje je w innej głowicy. Jeżeli narzędzie zostanie znalezione to będzie używane w tej głowicy gdzie zostało znalezione, jeżeli narzędzie nie zostanie znalezione to będzie wyszukane w Magazynie narzędzi i użyte w wybranej głowicy. Preferowana głowica będzie zawsze używana chyba, że narzędzie znajduje się w drugiej głowicy

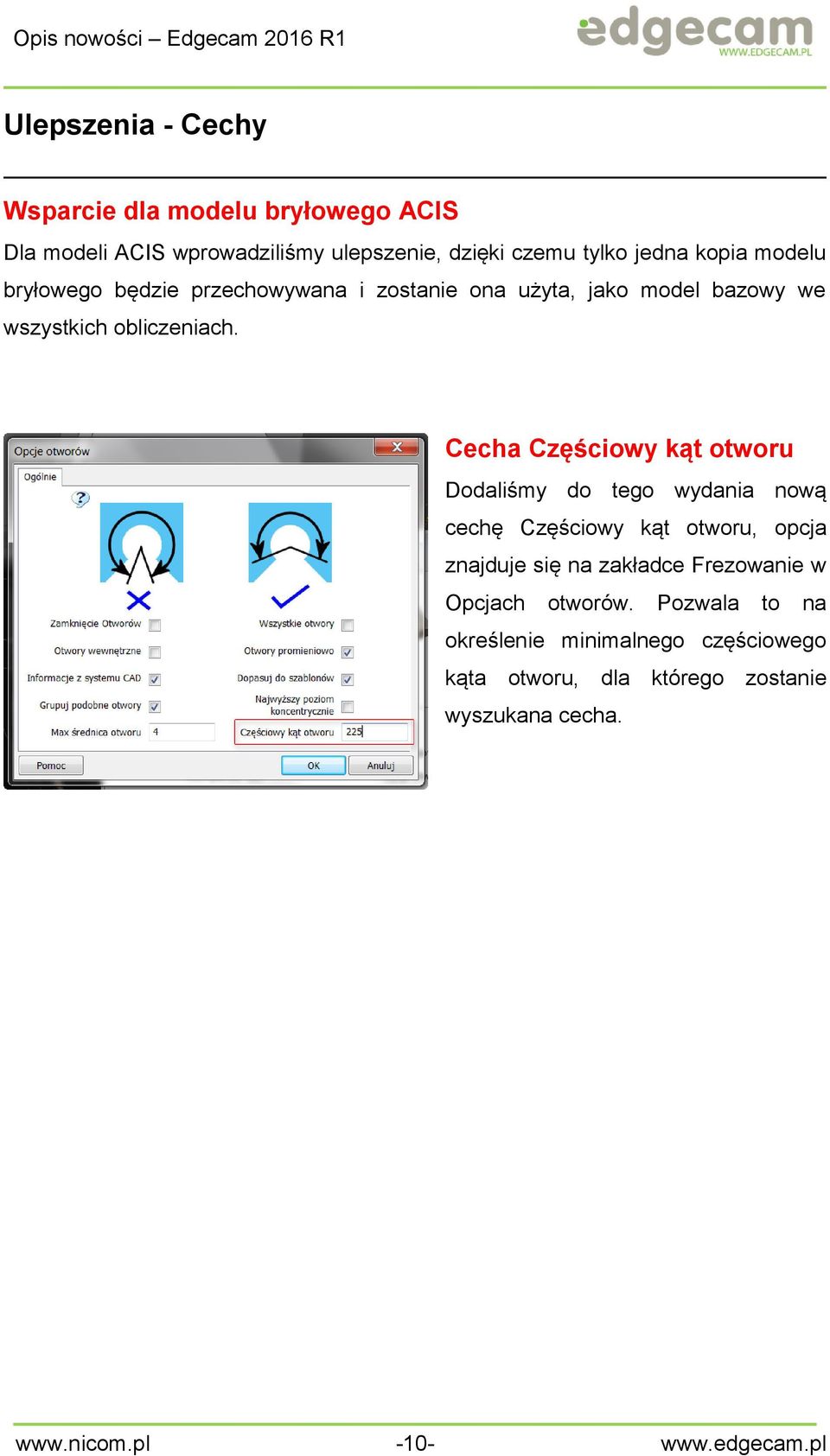

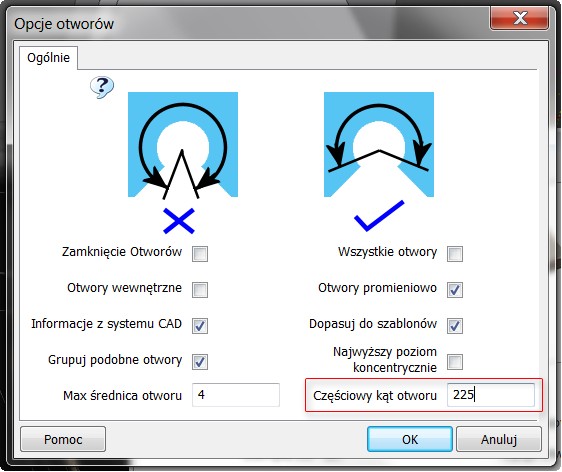

11 Ulepszenia - Cechy Wsparcie dla modelu bryłowego ACIS Dla modeli ACIS wprowadziliśmy ulepszenie, dzięki czemu tylko jedna kopia modelu bryłowego będzie przechowywana i zostanie ona użyta, jako model bazowy we wszystkich obliczeniach. Cecha Częściowy kąt otworu Dodaliśmy do tego wydania nową cechę Częściowy kąt otworu, opcja znajduje się na zakładce Frezowanie w Opcjach otworów. Pozwala to na określenie minimalnego częściowego kąta otworu, dla którego zostanie wyszukana cecha

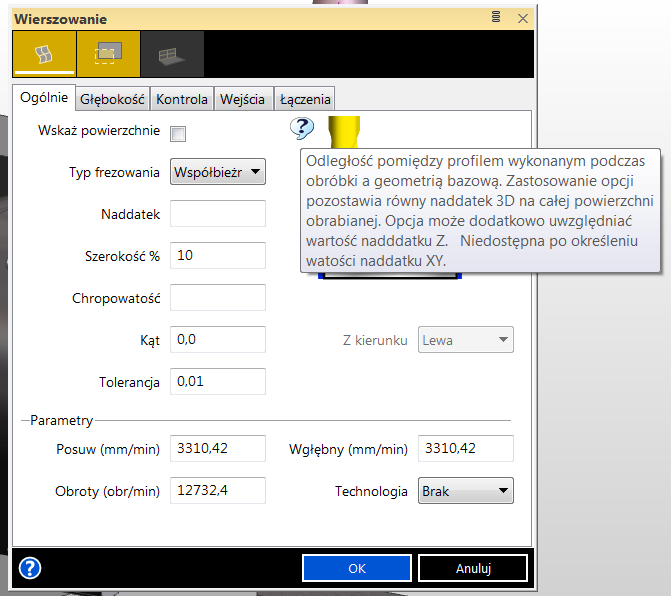

12 Interfejs Podpowiedzi oraz obrazki Cykle frezarskie W ramach wprowadzonych poprawek dodaliśmy nowe obrazki oraz podpowiedzi w cyklach. Wierszowanie Obróbka ołówkowa Po powierzchni Płaskie regiony Pomoc Web Poprzednia wersja pomocy CHM została zaktualizowana do wersji sieciowej, dzięki czemu: Stworzony został unikalny system pomocy dla każdego nowego wydania. Wyświetlana jest lokalna wersja CHM pomocy nawet, jeśli nie ma dostępu do Internetu. Możliwość aktualizacji pomocy pomiędzy kolejnymi wydaniami, jeśli jest to konieczne

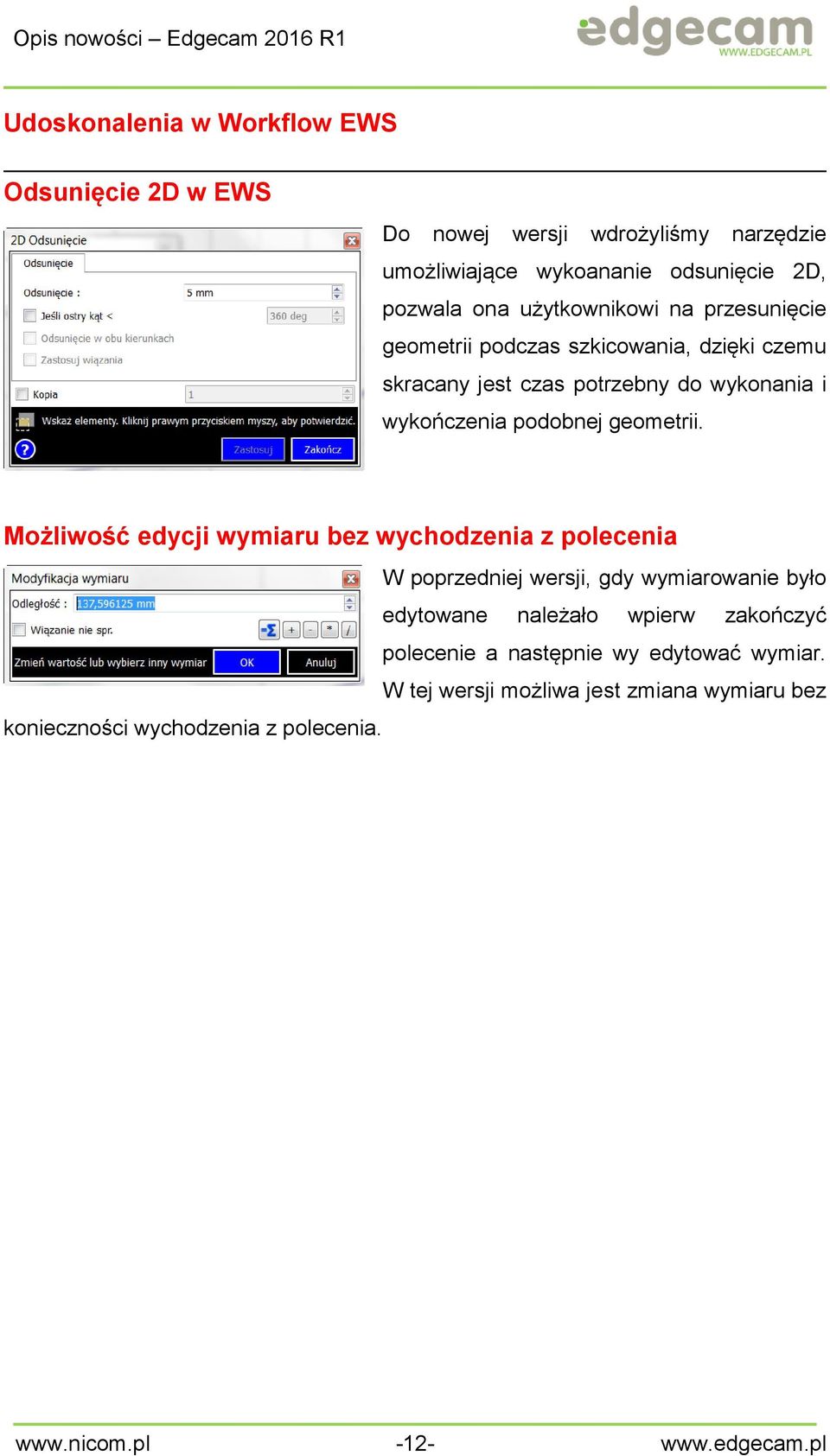

13 Udoskonalenia w Workflow EWS Odsunięcie 2D w EWS Do nowej wersji wdrożyliśmy narzędzie umożliwiające wykoananie odsunięcie 2D, pozwala ona użytkownikowi na przesunięcie geometrii podczas szkicowania, dzięki czemu skracany jest czas potrzebny do wykonania i wykończenia podobnej geometrii. Możliwość edycji wymiaru bez wychodzenia z polecenia W poprzedniej wersji, gdy wymiarowanie było edytowane należało wpierw zakończyć polecenie a następnie wy edytować wymiar. W tej wersji możliwa jest zmiana wymiaru bez konieczności wychodzenia z polecenia

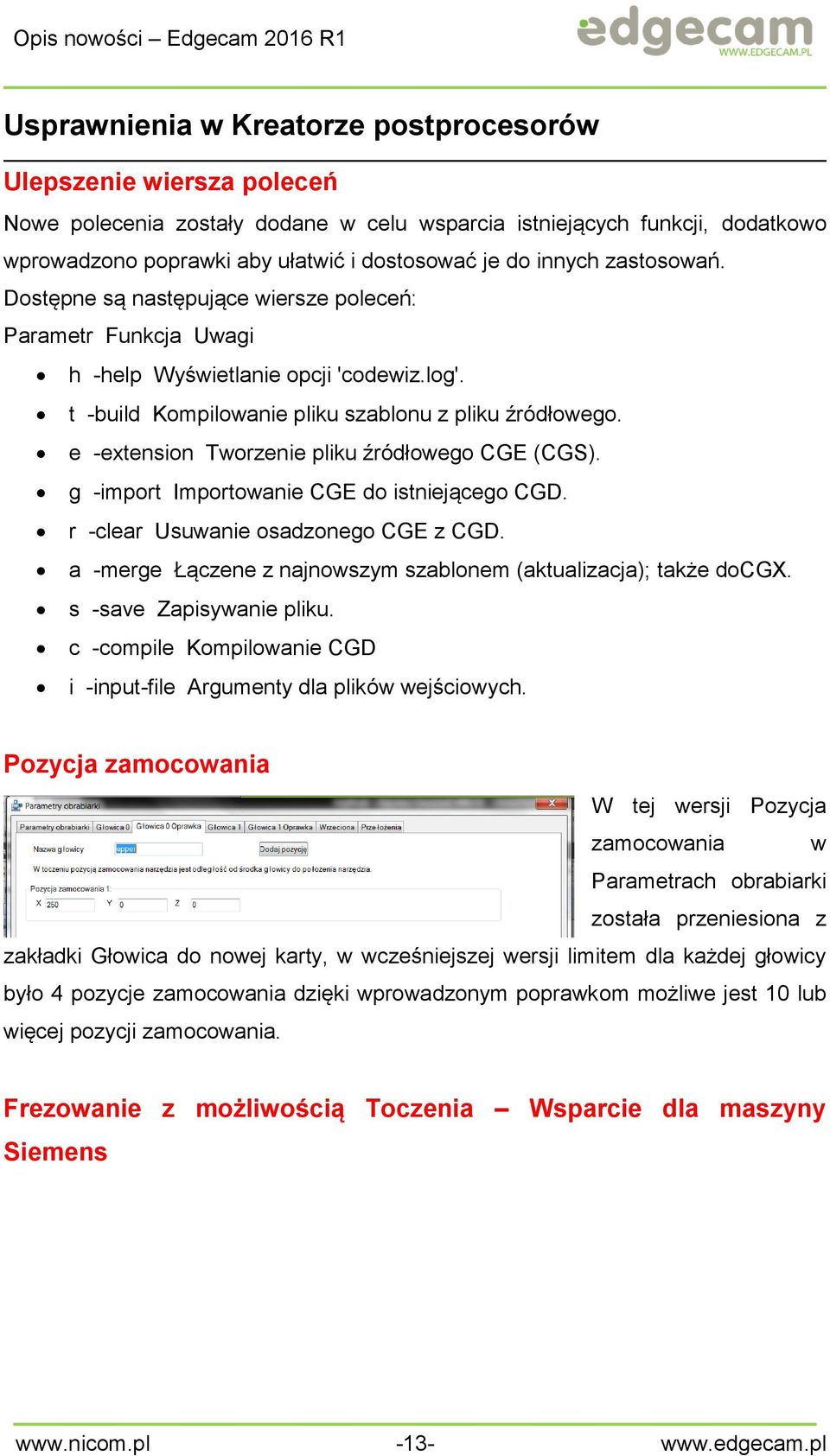

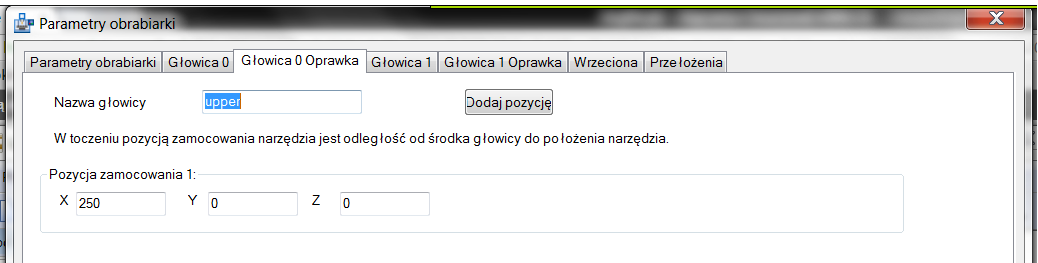

14 Usprawnienia w Kreatorze postprocesorów Ulepszenie wiersza poleceń Nowe polecenia zostały dodane w celu wsparcia istniejących funkcji, dodatkowo wprowadzono poprawki aby ułatwić i dostosować je do innych zastosowań. Dostępne są następujące wiersze poleceń: Parametr Funkcja Uwagi h -help Wyświetlanie opcji 'codewiz.log'. t -build Kompilowanie pliku szablonu z pliku źródłowego. e -extension Tworzenie pliku źródłowego CGE (CGS). g -import Importowanie CGE do istniejącego CGD. r -clear Usuwanie osadzonego CGE z CGD. a -merge Łączene z najnowszym szablonem (aktualizacja); także docgx. s -save Zapisywanie pliku. c -compile Kompilowanie CGD i -input-file Argumenty dla plików wejściowych. Pozycja zamocowania W tej wersji Pozycja zamocowania w Parametrach obrabiarki została przeniesiona z zakładki Głowica do nowej karty, w wcześniejszej wersji limitem dla każdej głowicy było 4 pozycje zamocowania dzięki wprowadzonym poprawkom możliwe jest 10 lub więcej pozycji zamocowania. Frezowanie z możliwością Toczenia Wsparcie dla maszyny Siemens

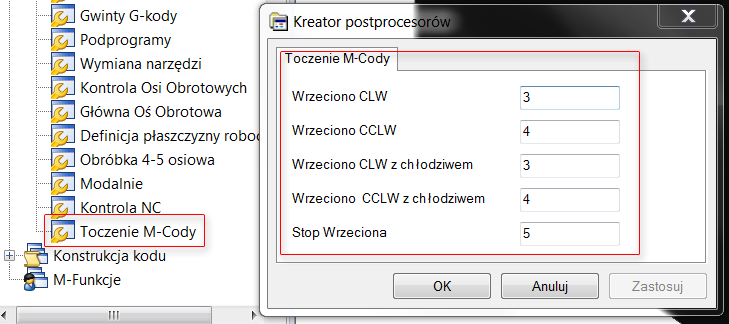

15 W tej wersji w związku z wprowadzonymi ulepszeniami do Toczenia oraz Frezowania udoskonalono i wprowadzono szablon dla sterowania Siemens. Możliwość toczenia oraz dodatkowe opcje zostały dodane do postprocesora frezarskiego: Toczenie M-kody, które mogą być oddzielnie skonfigurowane. Dodatkowe opcje dodane do tej zakładki

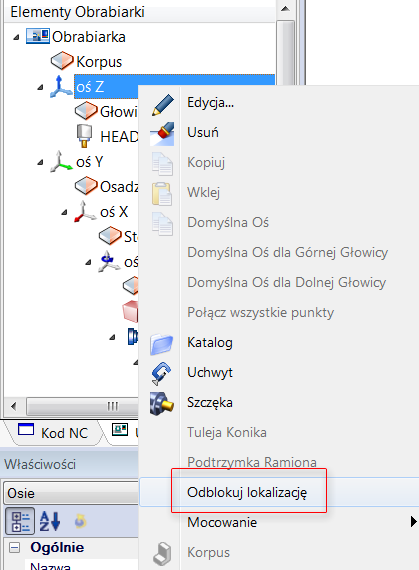

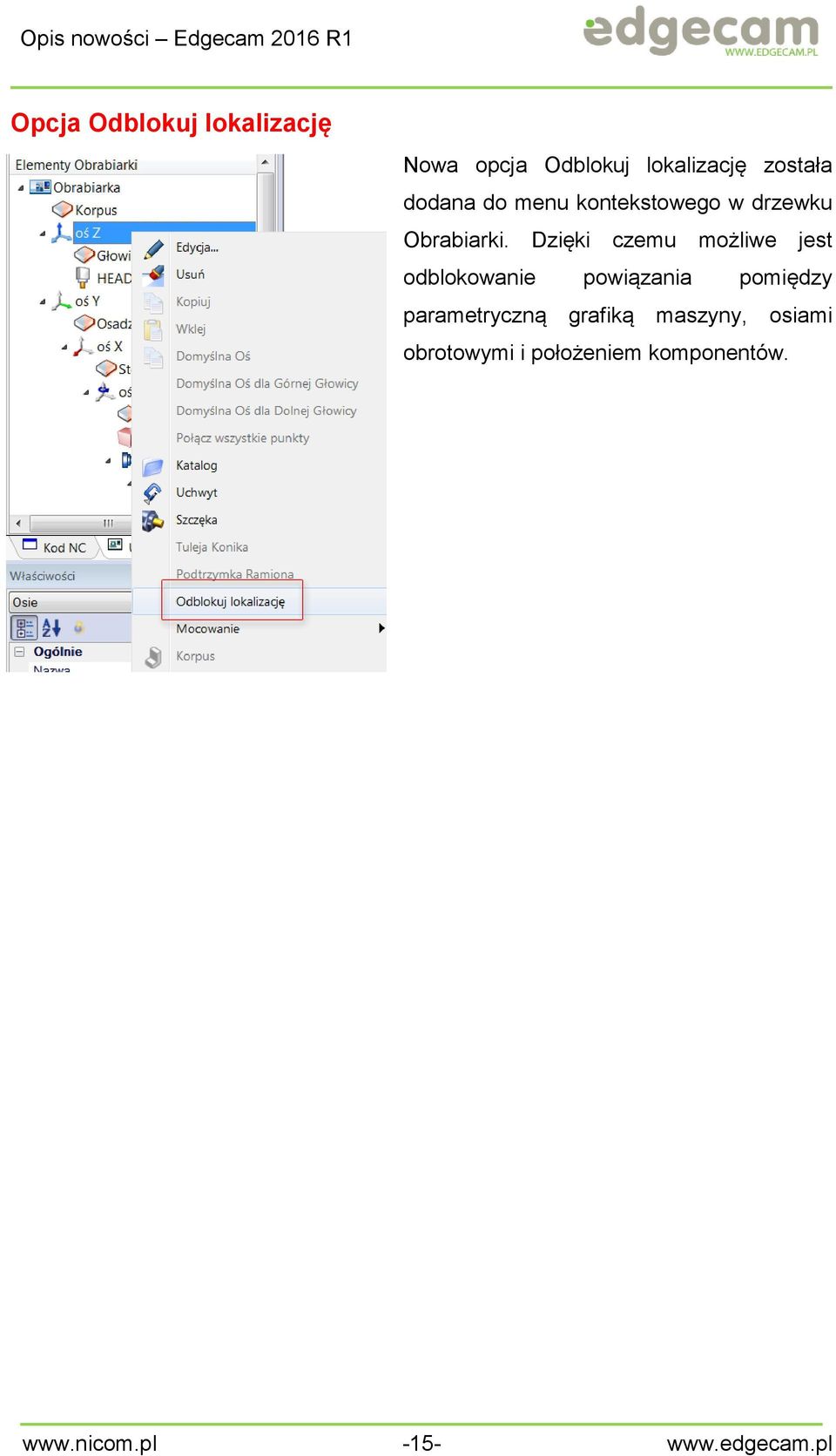

16 Opcja Odblokuj lokalizację Nowa opcja Odblokuj lokalizację została dodana do menu kontekstowego w drzewku Obrabiarki. Dzięki czemu możliwe jest odblokowanie powiązania pomiędzy parametryczną grafiką maszyny, osiami obrotowymi i położeniem komponentów

17 Ulepszenia Magazyn narzędzi SQL Server Magazyn narzędzi wykorzystuje teraz SQL Server 2014 zamiast SQL Server 2008 R2: Systemy z poprzednich zainstalowanych wersji Edgecam będą miały aktualizację do 32-bitowego ECSQLEXPRESS. Dodatkowo będzie instalowany SQL LocalDB. Poprzednie instalacje Edgecam instalowane w 32-bitowej instancji SQL Server. Nie posiadają bezpośrednich aktualizacji z 32-bitowej instancji SQL do 64- bitowej, więc systemy zainstalowane w wersji 32- bitowej zostaną bez zmian. W przypadku nowej instalacji Edgecam będzie instalowana 64-bitowa wersja SQL Server 2014 LocalDB. SQL Server express nie będzie instalowany w ramach standardowej instalacji Edgecam. LocalDB jest szybszy w instalacji oraz zajmuje mniej zasobów komputera a także jest bardziej niezawodny. W przypadku nowych instalacji Edgecam, jeśli chcemy udostępnić bazę danych w sieci należy zainstalować ToolStore Server, jako dodatek

18 Pozostałe Usprawnienia PCI Znaki specjalne PCI może teraz obsługiwać znaki specjalne ([]=.*; ) w łańcuchach. Licencja Podstawowe informacje Przebudowa licencji EWS Pomimo tego, że licencja Edgecam jest w przebudowie użytkownicy mogą tworzyć oraz edytować modele EWS w plikach części Edgecam. Jeżeli licencja jest nadal aktualna, pliki części Edgecam, które obejmują modele EWS mogą być załadowywane, ale nieedytowane. The Advanced Customisation license
