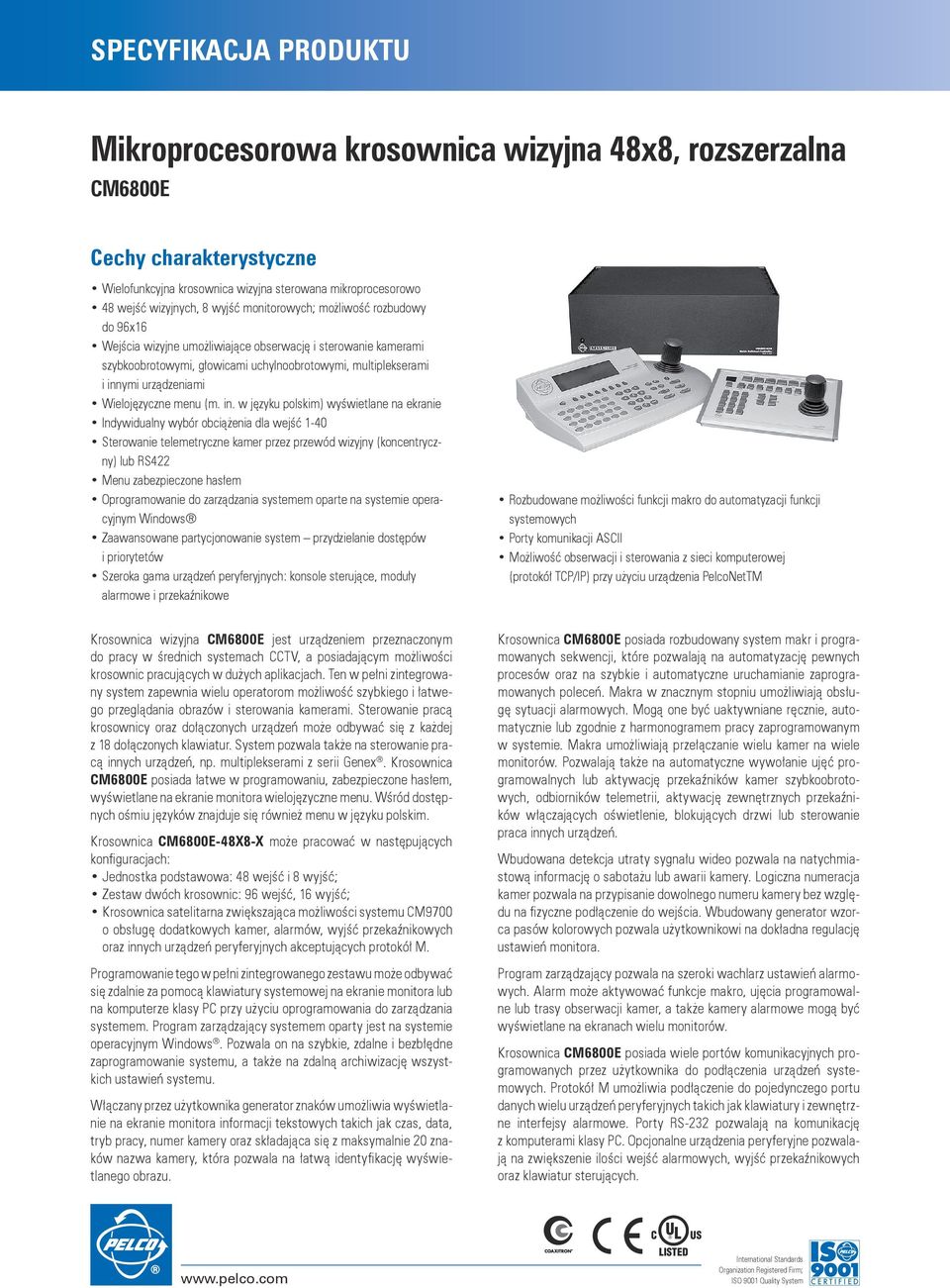

1 SPECYFIKACJA PRODUKTU Mikroprocesorowa krosownica wizyjna 48x8, rozszerzalna CM6800E Cechy charakterystyczne Wielofunkcyjna krosownica wizyjna sterowana mikroprocesorowo 48 wejść wizyjnych, 8 wyjść monitorowych; możliwość rozbudowy do 96x16 Wejścia wizyjne umożliwiające obserwację i sterowanie kamerami szybkoobrotowymi, głowicami uchylnoobrotowymi, multiplekserami i innymi urządzeniami Wielojęzyczne menu (m. in. w języku polskim) wyświetlane na ekranie Indywidualny wybór obciążenia dla wejść 1-40 Sterowanie telemetryczne kamer przez przewód wizyjny (koncentryczny) lub RS422 Menu zabezpieczone hasłem Oprogramowanie do zarządzania systemem oparte na systemie operacyjnym Windows Zaawansowane partycjonowanie system przydzielanie dostępów i priorytetów Szeroka gama urządzeń peryferyjnych: konsole sterujące, moduły alarmowe i przekaźnikowe Rozbudowane możliwości funkcji makro do automatyzacji funkcji systemowych Porty komunikacji ASCII Możliwość obserwacji i sterowania z sieci komputerowej (protokół TCP/IP) przy użyciu urządzenia PelcoNetTM Krosownica wizyjna CM6800E jest urządzeniem przeznaczonym do pracy w średnich systemach CCTV, a posiadającym możliwości krosownic pracujących w dużych aplikacjach. Ten w pełni zintegrowany system zapewnia wielu operatorom możliwość szybkiego i łatwego przeglądania obrazów i sterowania kamerami. Sterowanie pracą krosownicy oraz dołączonych urządzeń może odbywać się z każdej z 18 dołączonych klawiatur. System pozwala także na sterowanie pracą innych urządzeń, np. multiplekserami z serii Genex. Krosownica CM6800E posiada łatwe w programowaniu, zabezpieczone hasłem, wyświetlane na ekranie monitora wielojęzyczne menu. Wśród dostępnych ośmiu języków znajduje się również menu w języku polskim. Krosownica CM6800E-48X8-X może pracować w następujących konfiguracjach: Jednostka podstawowa: 48 wejść i 8 wyjść; Zestaw dwóch krosownic: 96 wejść, 16 wyjść; Krosownica satelitarna zwiększająca możliwości systemu CM9700 o obsługę dodatkowych kamer, alarmów, wyjść przekaźnikowych oraz innych urządzeń peryferyjnych akceptujących protokół M. Programowanie tego w pełni zintegrowanego zestawu może odbywać się zdalnie za pomocą klawiatury systemowej na ekranie monitora lub na komputerze klasy PC przy użyciu oprogramowania do zarządzania systemem. Program zarządzający systemem oparty jest na systemie operacyjnym Windows. Pozwala on na szybkie, zdalne i bezbłędne zaprogramowanie systemu, a także na zdalną archiwizację wszystkich ustawień systemu. Włączany przez użytkownika generator znaków umożliwia wyświetlanie na ekranie monitora informacji tekstowych takich jak czas, data, tryb pracy, numer kamery oraz składająca się z maksymalnie 20 znaków nazwa kamery, która pozwala na łatwą identyfikację wyświetlanego obrazu. Krosownica CM6800E posiada rozbudowany system makr i programowanych sekwencji, które pozwalają na automatyzację pewnych procesów oraz na szybkie i automatyczne uruchamianie zaprogramowanych poleceń. Makra w znacznym stopniu umożliwiają obsługę sytuacji alarmowych. Mogą one być uaktywniane ręcznie, automatycznie lub zgodnie z harmonogramem pracy zaprogramowanym w systemie. Makra umożliwiają przełączanie wielu kamer na wiele monitorów. Pozwalają także na automatyczne wywołanie ujęć programowalnych lub aktywację przekaźników kamer szybkoobrotowych, odbiorników telemetrii, aktywację zewnętrznych przekaźników włączających oświetlenie, blokujących drzwi lub sterowanie praca innych urządzeń. Wbudowana detekcja utraty sygnału wideo pozwala na natychmiastową informację o sabotażu lub awarii kamery. Logiczna numeracja kamer pozwala na przypisanie dowolnego numeru kamery bez względu na fizyczne podłączenie do wejścia. Wbudowany generator wzorca pasów kolorowych pozwala użytkownikowi na dokładna regulację ustawień monitora. Program zarządzający pozwala na szeroki wachlarz ustawień alarmowych. Alarm może aktywować funkcje makro, ujęcia programowalne lub trasy obserwacji kamer, a także kamery alarmowe mogą być wyświetlane na ekranach wielu monitorów. Krosownica CM6800E posiada wiele portów komunikacyjnych programowanych przez użytkownika do podłączenia urządzeń systemowych. Protokół M umożliwia podłączenie do pojedynczego portu danych wielu urządzeń peryferyjnych takich jak klawiatury i zewnętrzne interfejsy alarmowe. Porty RS-232 pozwalają na komunikację z komputerami klasy PC. Opcjonalne urządzenia peryferyjne pozwalają na zwiększenie ilości wejść alarmowych, wyjść przekaźnikowych oraz klawiatur sterujących. International Standards Organization Registered Firm; ISO 9001 Quality System

2 KROSOWNICA WIZYJNA Krosownica wizyjna CM6800E umożliwia przełazcanie i sterowanie do czterdziestu ośmiu wejść wizyjnych i ośmiu wyjść monitorowych przez każdą z 18 klawiatur, komputerów klasy PC lub innych urządzeń. Krosownica CM6800E-48x-X może być rozbudowana do obsługi 96 wejść i 16 wyjść. CM6800E może być sterowana z lokalnej lub wyniesionej klawiatury lub z zewnętrznego komputera. Dodatkowo, przy użyciu multiplekserów z serii Genex, możliwe jest wyświetlanie na ekranie monitora obrazów w trybie podziału. Krosownica może pracować także jako jednostka satelitarna systemów CM9700. Programowanie krosownicy CM6800E odbywa się za pomocą zabezpieczonemu hasłem menu wyświetlanego na ekranie monitora lub przy użyciu oprogramowania do zarządzania systemem CM6800-MGR zainstalowanego na komputerze klasy PC. Menu ekranowe oraz program CM6800-MGR dostępny jest w ośmiu językach: polskim, angielskim, francuskim, niemieckim, włoskim, portugalskim, rosyjskim i hiszpańskim. Porty sterujące służą do podłączenia sterowania kamer (PTZ), klawiatur oraz urządzeń peryferyjnych. DOSTĘPNE MODELE CM6800E-48x8-X: krosownica wizyjna, 48 wejść, 8 wyjść, PAL CM x16-X: zestaw 2 jednostek CM6800E-48x8-X, 96 wejść, 16 wyjść, PAL CM6800E-KIT: zestaw połączeniowy do rozbudowy CM6800E-48x8-X do CM x16-X PARAMETRY ELEKTRYCZNE Zasilanie: 230VAC (PAL) Moc znamionowa: CM x8-X: 25 W System 96 x 16: 50 W CHARAKTERYSTYKA KROSOWNICY Wejścia wizyjne: BNC, 75 Ω lub wysoka impedancja (indywidualnie ustawiane), 0,5 2 Vpp, CSW, detekcja utraty sygnału CM x8-X: czterdzieści System 96 x 16: osiemdziesiąt Wejścia alternatywne: BNC, 75 Ω, 0,5 2 Vpp, CSW, detekcja utraty sygnału CM x8-X: osiem System 96 x 16: szesnaście Wyjścia wizyjne: BNC, 75 Ω CM x8-X: osiem System 96 x 16: szesnaście Typ przełączania: pełna możliwość krosowania, kompatybilne z systemem PAL Metoda przełączania: Vertical Interval switching Czas przełączania: poniżej 16 ms (typowo) DANE OGÓLNE Pamięć ustawień: dwa tygodnie, bateria litowa Klawiatury: Maksymalna ilość: 18: 16 z serii KBD100/200A/300A oraz 2 z serii KBD960-X Zasilanie: możliwość zasilania 2 klawiatur z serii KBD100/200A/300A; dodatkowe klawiatury wymagają zasilaczy zewnętrznych Telemetria: Coaxitron oraz RS422 Wejścia alarmowe: CM x8-X: 8 indywidualnie programowanych NO/NC na panelu tylnym System 96 x 16: 16, z czego po 8 na każdej jednostce 48x8 Dodatkowe: 256 za pośrednictwem maks. czterech modułów ALM2064-X (w systemie 96x16 podłączone do jednostki nadrzędnej CM x8-X) Wyjścia pomocnicze: Wyjścia przekaźnikowe SPDT: CM x8-X: dwa; 0,5A@125V, 1A@30VDC, 60 mω System 96 x 16: cztery (po dwa na każdej jednostce CM x8-X) Wyjścia przekaźnikowe TTL: CM x8-X: jedno, maksymalnie 15VDC, maksymalnie 25mA System 96 x 16: dwa (po 1 na każdej CM x8-X) Dodatkowe: 256 za pośrednictwem maks. czterech modułów REL2064-X (w systemie 96x16 podłączone do jednostki nadrzędnej CM x8-X)

3 SYGNAŁ WIZYJNY Pasmo: Charakterystyka częstotliwości: Stosunek sygnał/szum: Przesłuch między kanałami: Wzmocnienie różnicowe: Faza różnicowa: Wzmocnienie: Wyjście DC: 15 MHz płaska do 8MHz, ±1dB do 13MHz -50 db -55 db (typowo przy 3,58 MHz) 0,03% (typowo) 0,24% (typowo) jeden (±1dB) zero woltów GENERATOR ZNAKÓW Typ znaków: białe na czarnym tle, regulowana jasność Identyfikacja: dwu liniowa, 20 znaków w nazwie kamery, numer kamery, numer monitora, data (4 formaty), czas (format 24-godzinny lub AM/PM); każda pozycja indywidualnie wybierana przez użytkownika Długość kabli wizyjnych: Rodzaj kabla RG59/U RG6/U RG11/U Maksymalna długość kabla 228 m 304 m 457 m Minimalne wymagania dotyczące kabli: impedancja 75 Ω miedziany rdzeń ekran miedziany pleciony (95%) Wejścia wizyjne, 1-40, obciążenie indywidualnie ustawiane (75Ω lub wysoka impedancja) ALT Wejścia wizyjne alternatywne, 41-48, obciążenie 75Ω Wyjścia wizyjne (monitorowe), Porty danych RJ-45, COM 1-8 (do podłączenia klawiatur, multiplekserów Genex oraz innych urządzeń peryferyjnych, takich jak zewnętrzne moduły alarmowe) Port do podłączenia sygnałów wizji dwóch krosownic CM x8-X w systemie 96x16 Zasadniczy port danych COM 1 (złącze DB-9; do podłączenia PC lub urządzenia ASCII) Wejścia alarmowe, 1-8 (NC lub NO; dodatkowo możliwość podłączenia do portu danych 4 modułów ALM2064-X) Porty sterowania telemetrią PTZ-A i PTZ-B (dwa porty RS-422, protokoły P lub D; możliwość zwiększenia ilości portów poprzez podłączenie do 4 rozdzielaczy transmisji CM9760-CDU-T) Wyjścia pomocnicze, 1-2 i F3 (2 wyjścia przekaźnikowe, 1 wyjście open collector ; dodatkowo możliwość podłączenia do portu danych 4 modułów REL2064-X)

4 PRZYKŁADOWE APLIKACJE KAMERA 1 KAMERA 48 KBD300A ALARM 1 ALARM 8 KBD300A SPECTRA CM6800E-48X8 PTZ CONTROL PC MULTIPLEKSER GENEX CM9505 UPS REL2064 KBD960 MONITOR 1 ALM2064 MONITOR 8 PRZYKŁADOWY SYSTEM W OPARCIU O KROSOWNICĘ CM6800E-48X8 REL2064 (DOD. WYJ. PRZEKAŹNIKOWE) ALM2064 (DOD. WYJ. ALARMOWE) KAMERA 1 KAMERA 48 ALARM 1 ALARM 8 KAMERA 49 KAMERA 96 ALARM 9 ALARM 16 CM6800E-48X8 JEDNOSTKA GŁÓWNA PTZ CONTROL CM6800E-48X8 JEDNOSTKA DODATKOWA KABEL DANYCH PTZ PŁASKI KABEL WIDEO PC MONITOR 1 MONITOR 8 MONITOR 9 MONITOR 16 WSZYSTKIE KLAWIATURY PODŁĄCZONE DO JEDNOSTKI GŁÓWNEJ MULTIPLEKSER GENEX PRZYKŁADOWY SYSTEM W OPARCIU O KROSOWNICĘ CM6800E-96X16

5 LOKALIZACJA ZDALNA INNE LOKALIZACJE ZDALNE KROSOWNICA GŁÓWNA CPU KAMERY 1-48 DANE RS-422 SYGNAŁY WIZYJNE MODUŁ CM9760-KBD KROSUJĄCY KBD300A CM6800E-48X8 CM9700 PRZYKŁADOWY SYSTEM CM9700 Z KROSOWNICĄ SATELITARNĄ CM6800E-48X8 Krosownica CM6800E-48X8-X może pracować w następujących konfiguracjach: Q Jednostka podstawowa zapewniająca podłączenie 48 wejść i 8 wyjść. W Zestaw dwóch krosownic CM6800E-48X8-X w kombinacji urządzenie do urządzenia, zapewniająca podłączenie 96 wejść, 16 wyjść. E Krosownica satelitarna w systemie CM9700 zwiększająca jego możliwości o obsługę dodatkowych kanałów wizji, wejść alarmowych, wyjść przekaźnikowych oraz innych urządzeń peryferyjnych akceptujących protokół M, takich jak zewnętrzne moduły alarmowe oraz zewnętrzne moduły wyjść przekaźnikowych.

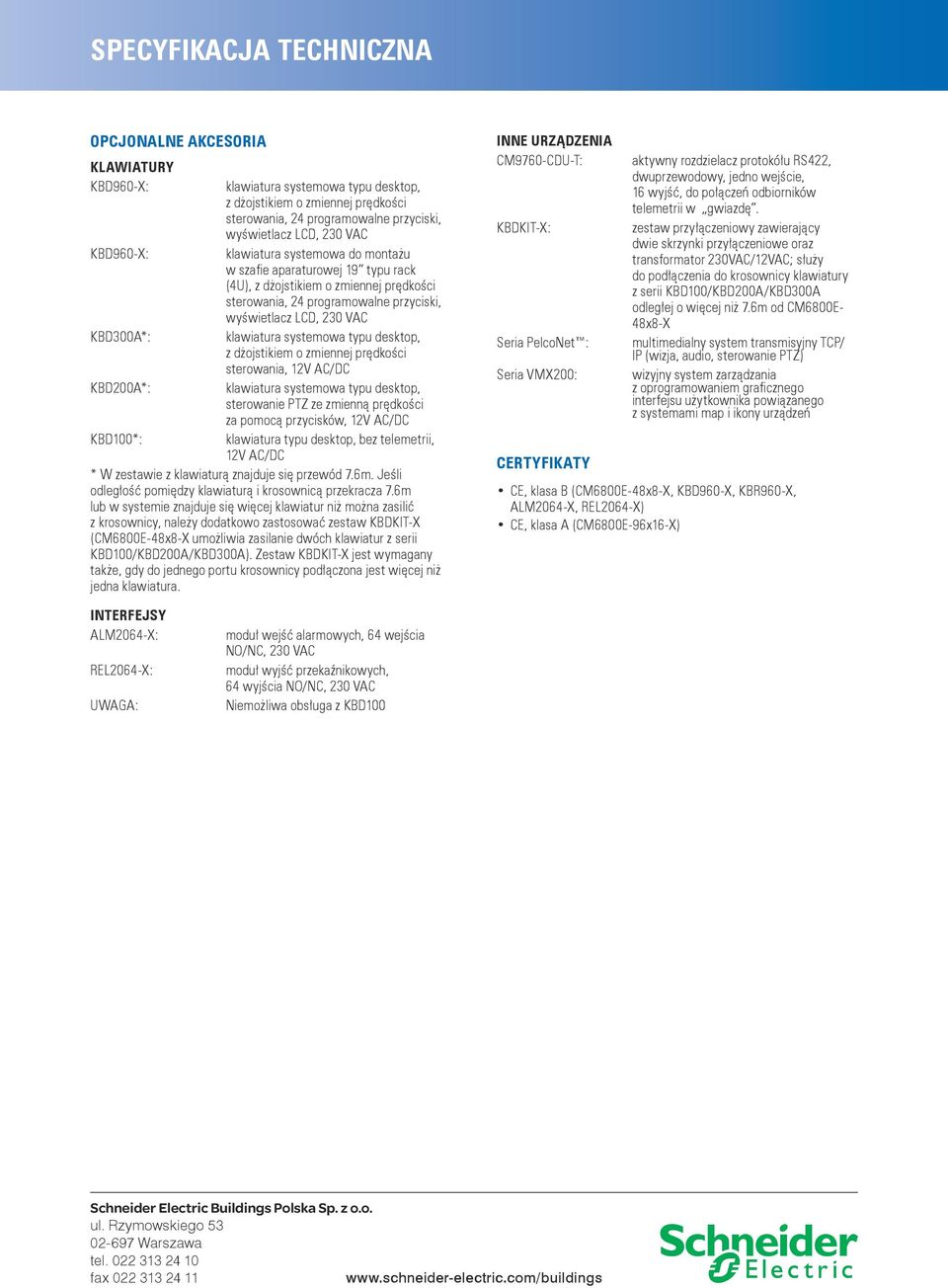

6 OPCJONALNE AKCESORIA KLAWIATURY KBD960-X: KBD960-X: KBD300A*: KBD200A*: KBD100*: klawiatura systemowa typu desktop, z dżojstikiem o zmiennej prędkości sterowania, 24 programowalne przyciski, wyświetlacz LCD, 230 VAC klawiatura systemowa do montażu w szafie aparaturowej 19 typu rack (4U), z dżojstikiem o zmiennej prędkości sterowania, 24 programowalne przyciski, wyświetlacz LCD, 230 VAC klawiatura systemowa typu desktop, z dżojstikiem o zmiennej prędkości sterowania, 12V AC/DC klawiatura systemowa typu desktop, sterowanie PTZ ze zmienną prędkości za pomocą przycisków, 12V AC/DC klawiatura typu desktop, bez telemetrii, 12V AC/DC * W zestawie z klawiaturą znajduje się przewód 7.6m. Jeśli odległość pomiędzy klawiaturą i krosownicą przekracza 7.6m lub w systemie znajduje się więcej klawiatur niż można zasilić z krosownicy, należy dodatkowo zastosować zestaw KBDKIT-X (CM6800E-48x8-X umożliwia zasilanie dwóch klawiatur z serii KBD100/KBD200A/KBD300A). Zestaw KBDKIT-X jest wymagany także, gdy do jednego portu krosownicy podłączona jest więcej niż jedna klawiatura. INNE URZĄDZENIA CM9760-CDU-T: KBDKIT-X: Seria PelcoNet : Seria VMX200: CERTYFIKATY aktywny rozdzielacz protokółu RS422, dwuprzewodowy, jedno wejście, 16 wyjść, do połączeń odbiorników telemetrii w gwiazdę. zestaw przyłączeniowy zawierający dwie skrzynki przyłączeniowe oraz transformator 230VAC/12VAC; służy do podłączenia do krosownicy klawiatury z serii KBD100/KBD200A/KBD300A odległej o więcej niż 7.6m od CM6800E- 48x8-X multimedialny system transmisyjny TCP/ IP (wizja, audio, sterowanie PTZ) wizyjny system zarządzania z oprogramowaniem graficznego interfejsu użytkownika powiązanego z systemami map i ikony urządzeń CE, klasa B (CM6800E-48x8-X, KBD960-X, KBR960-X, ALM2064-X, REL2064-X) CE, klasa A (CM6800E-96x16-X) INTERFEJSY ALM2064-X: REL2064-X: UWAGA: moduł wejść alarmowych, 64 wejścia NO/NC, 230 VAC moduł wyjść przekaźnikowych, 64 wyjścia NO/NC, 230 VAC Niemożliwa obsługa z KBD100 Schneider Electric Buildings Polska Sp. z o.o. ul. Rzymowskiego Warszawa tel fax
