Krosownice wizyjne Allegiant LTC 8500

Transkrypt

1 Systemy CCTV Krosownice wizyjne Allegiant LTC 8500 Krosownice wizyjne Allegiant LTC 8500 Security Systems Przełączanie obrazu z 64 kamer na 8 monitorów 8 niezależnych klawiatur Konstrukcja modułowa Zaawansowane funkcje obsługi alarmu Funkcje SalvoSwitching i SatelliteSwitch Dostępny pakiet oprogramowania na komputer PC Działanie krosownic serii LTC 8500 Allegiant opiera się na połączeniu technologii komputerowej i przełączania sygnałów wizyjnych. System z krosownicą LTC 8500 posiada szeroki zakres funkcji, który może być wykorzystany w systemach dozorowych i alarmowych. Dzięki możliwości przełączania pełnomatrycowego, systemy te mogą zostać zaprogramowane do wyświetlania obrazu z dowolnej kamery na dowolnym monitorze, zarówno ręcznie, jak i za pomocą automatycznej sekwencji przełączania. Krosownica LTC 8500 posiada uniwersalną, modułową konstrukcję, zawierającą maks. 64 wejścia wizyjne, 8 wyjść monitorowych oraz możliwość dołączenia 8 klawiatur, 128 sygnałów alarmowych, a także porty szeregowe komputera i drukarki. Systemy te umożliwiają zaprogramowanie do 60 niezależnych sekwencji, które mogą przebiegać w kierunku normalnym lub odwrotnym. W każdej z sekwencji można wykorzystać funkcję SalvoSwitching, umożliwiającą utworzenie grupy z dowolnej liczby monitorów systemowych i równoczesne przełączanie obrazów z całej grupy. Wykorzystując opcjonalny pakiet oprogramowania LTC 8059/00 Master Control Software lub graficzny interfejs użytkownika LTC 8850/00 GUI Allegiant Server, możliwe jest automatyczne włączanie i wyłączanie sekwencji o zaprogramowanej godzinie w ciągu dnia lub w określonych dniach tygodnia. Zdalne sterowanie ruchem kamer umożliwia operatorowi kontrolę obrotu, pochylenia, zoomu, zaprogramowanych położeń, czterech funkcji dodatkowych, obrotu automatycznego i losowego. Standardem jest także funkcja pełnego testu lokalnego. Dodatkową właściwością urządzeń serii LTC 8500 jest możliwość obsługi wszystkich funkcji programowania i pracy ze zmienną prędkością kamer AutoDome. Dzięki współpracy z interfejsem danych Allegiant Bilinx LTC 8016, krosownice wizyjne zostały wzbogacone o obsługę urządzeń wykorzystujących protokół Bilinx. Protokół Bilinx umożliwia pełne sterowanie kamer Bosch Dinion i AutoDome, wykorzystując dwukierunkową komunikację realizowaną wraz z transmisją sygnału wizyjnego. Do przesyłania komunikatów o stanie oraz alarmów z kamer, w technologii Bilinx wykorzystywany jest tylko wizyjny kabel koncentryczny, ułatwiając znacząco dokonywanie nastaw oraz upraszczając okablowanie systemu pozbawione w tym przypadku oddzielnych kabli do transmisji danych. Bezpieczeństwo, na którym możesz polegać

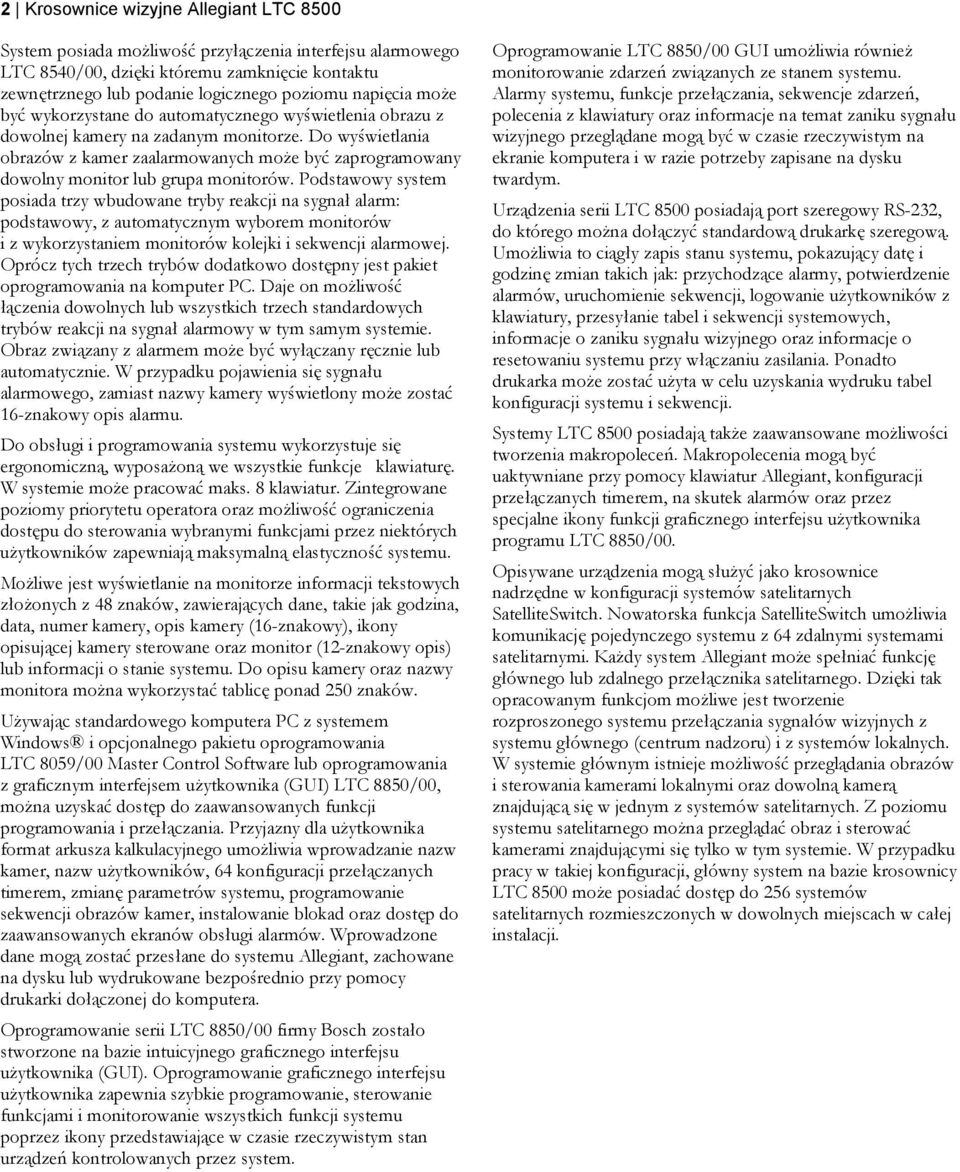

2 2 Krosownice wizyjne Allegiant LTC 8500 System posiada możliwość przyłączenia interfejsu alarmowego LTC 8540/00, dzięki któremu zamknięcie kontaktu zewnętrznego lub podanie logicznego poziomu napięcia może być wykorzystane do automatycznego wyświetlenia obrazu z dowolnej kamery na zadanym monitorze. Do wyświetlania obrazów z kamer zaalarmowanych może być zaprogramowany dowolny monitor lub grupa monitorów. Podstawowy system posiada trzy wbudowane tryby reakcji na sygnał alarm: podstawowy, z automatycznym wyborem monitorów i z wykorzystaniem monitorów kolejki i sekwencji alarmowej. Oprócz tych trzech trybów dodatkowo dostępny jest pakiet oprogramowania na komputer PC. Daje on możliwość łączenia dowolnych lub wszystkich trzech standardowych trybów reakcji na sygnał alarmowy w tym samym systemie. Obraz związany z alarmem może być wyłączany ręcznie lub automatycznie. W przypadku pojawienia się sygnału alarmowego, zamiast nazwy kamery wyświetlony może zostać 16-znakowy opis alarmu. Do obsługi i programowania systemu wykorzystuje się ergonomiczną, wyposażoną we wszystkie funkcje klawiaturę. W systemie może pracować maks. 8 klawiatur. Zintegrowane poziomy priorytetu operatora oraz możliwość ograniczenia dostępu do sterowania wybranymi funkcjami przez niektórych użytkowników zapewniają maksymalną elastyczność systemu. Możliwe jest wyświetlanie na monitorze informacji tekstowych złożonych z 48 znaków, zawierających dane, takie jak godzina, data, numer kamery, opis kamery (16-znakowy), ikony opisującej kamery sterowane oraz monitor (12-znakowy opis) lub informacji o stanie systemu. Do opisu kamery oraz nazwy monitora można wykorzystać tablicę ponad 250 znaków. Używając standardowego komputera PC z systemem Windows i opcjonalnego pakietu oprogramowania LTC 8059/00 Master Control Software lub oprogramowania z graficznym interfejsem użytkownika (GUI) LTC 8850/00, można uzyskać dostęp do zaawansowanych funkcji programowania i przełączania. Przyjazny dla użytkownika format arkusza kalkulacyjnego umożliwia wprowadzanie nazw kamer, nazw użytkowników, 64 konfiguracji przełączanych timerem, zmianę parametrów systemu, programowanie sekwencji obrazów kamer, instalowanie blokad oraz dostęp do zaawansowanych ekranów obsługi alarmów. Wprowadzone dane mogą zostać przesłane do systemu Allegiant, zachowane na dysku lub wydrukowane bezpośrednio przy pomocy drukarki dołączonej do komputera. Oprogramowanie serii LTC 8850/00 firmy Bosch zostało stworzone na bazie intuicyjnego graficznego interfejsu użytkownika (GUI). Oprogramowanie graficznego interfejsu użytkownika zapewnia szybkie programowanie, sterowanie funkcjami i monitorowanie wszystkich funkcji systemu poprzez ikony przedstawiające w czasie rzeczywistym stan urządzeń kontrolowanych przez system. Oprogramowanie LTC 8850/00 GUI umożliwia również monitorowanie zdarzeń związanych ze stanem systemu. Alarmy systemu, funkcje przełączania, sekwencje zdarzeń, polecenia z klawiatury oraz informacje na temat zaniku sygnału wizyjnego przeglądane mogą być w czasie rzeczywistym na ekranie komputera i w razie potrzeby zapisane na dysku twardym. Urządzenia serii LTC 8500 posiadają port szeregowy RS-232, do którego można dołączyć standardową drukarkę szeregową. Umożliwia to ciągły zapis stanu systemu, pokazujący datę i godzinę zmian takich jak: przychodzące alarmy, potwierdzenie alarmów, uruchomienie sekwencji, logowanie użytkowników z klawiatury, przesyłanie tabel i sekwencji systemowych, informacje o zaniku sygnału wizyjnego oraz informacje o resetowaniu systemu przy włączaniu zasilania. Ponadto drukarka może zostać użyta w celu uzyskania wydruku tabel konfiguracji systemu i sekwencji. Systemy LTC 8500 posiadają także zaawansowane możliwości tworzenia makropoleceń. Makropolecenia mogą być uaktywniane przy pomocy klawiatur Allegiant, konfiguracji przełączanych timerem, na skutek alarmów oraz przez specjalne ikony funkcji graficznego interfejsu użytkownika programu LTC 8850/00. Opisywane urządzenia mogą służyć jako krosownice nadrzędne w konfiguracji systemów satelitarnych SatelliteSwitch. Nowatorska funkcja SatelliteSwitch umożliwia komunikację pojedynczego systemu z 64 zdalnymi systemami satelitarnymi. Każdy system Allegiant może spełniać funkcję głównego lub zdalnego przełącznika satelitarnego. Dzięki tak opracowanym funkcjom możliwe jest tworzenie rozproszonego systemu przełączania sygnałów wizyjnych z systemu głównego (centrum nadzoru) i z systemów lokalnych. W systemie głównym istnieje możliwość przeglądania obrazów i sterowania kamerami lokalnymi oraz dowolną kamerą znajdującą się w jednym z systemów satelitarnych. Z poziomu systemu satelitarnego można przeglądać obraz i sterować kamerami znajdującymi się tylko w tym systemie. W przypadku pracy w takiej konfiguracji, główny system na bazie krosownicy LTC 8500 może posiadać dostęp do 256 systemów satelitarnych rozmieszczonych w dowolnych miejscach w całej instalacji.

3 3 Krosownice wizyjne Allegiant LTC 8500 Dane techniczne Możliwości konfiguracyjne Wejścia wizyjne Konfiguracja standardowa 64 Konfiguracja satelitarna 256 Wyjścia wizyjne 8 Klawiatury 8 Wejścia alarmowe 128 Odbiorniki / sterowniki Konfiguracja standardowa 64 Konfiguracja satelitarna 256 Parametry elektryczne Szerokość pasma sygnału wizyjnego (-3 db) typowo 8 MHz Wzmocnienie różnicowe maks. 3% Przesunięcie fazowe maks. 3 Współczynnik K 0,5% Stosunek sygnał / szum min. 60 db Przesłuchy (wejście-wejście) typowo -70 db przy 3,58 MHz Przeniki (wejście-wyjście) typowo -50 db przy 3,58 MHz Wzmocnienie 1 ±1% (z dopasowaniem impedancyjnym 75 Ω) Nachylenie charakterystyki częstotliwości typowo 1% Parametry środowiskowe Temperatura pracy: C przechowywania: C Wysokość n.p.m m Wilgotność 0-95% względna, bez kondensacji Wibracje 3G fala sinusoidalna, 15 Hz 2000 Hz Wstrząsy 50G, 11 ms, 1/2 fali sinusoidalnej Zgodność Kompatybilność elektromagnetyczna CE, FCC Część 15, ICES-003 Standardy bezpieczeństwa CE, UL, CSA, EN, IEC Urządzenia serii LTC 8501 Urządzenia zawierają zestaw do montażu w szafie typu Rack LTC 8501/00, moduł mikroprocesora LTC 8511/00 oraz zasilacz serii LTC 8505 Zasilanie Model Napięcie zasilania Zakres napięcia Pobór zasilania mocy 1 LTC 8501/ VAC, 50 / 60 Hz W LTC 8501/ VAC, 50 / 60 Hz W 1 Moc przy napięciu znamionowym przy pełnym obciążeniu Złącza Wejścia wizyjne 1-64, 1 wejście synchronizacji oraz 8 wyjść monitorowych BNC Porty urządzeń dodatkowych 9-stykowe złącza D-Sub CONSOLE port RS-232 do dołączenia zewnętrznego komputera PC lub interfejsu sterującego (domyślnie = bit/s) ALARM port RS-232 do dołączenia modułów obsługi alarmu Allegiant (domyślnie = bit/s) PRINTER port RS-232 do dołączenia drukarki zewnętrznej (domyślnie = bit/s) SDA szybkie wyjście danych sterujących, poziom TTL (Bi-phase), służące jako interfejs modułów dystrybucji sygnału serii Allegiant (częstotliwość zegara danych = 31,25 khz) KEYBOARDS osiem 6-stykowych portów RS-485 wykorzystywanych przez klawiatury Allegiant (domyślnie = bit/s) Zestaw do montażu w szafie typu Rack EIA (szer.) x 356 (gł.) x 178 (wys.) mm 8,2 kg Konstrukcja / wykończenie Góra i dół blacha stalowa Płyty czołowa, boczne i tylna aluminium Wykończenie kolor grafitowy Moduł mikroprocesora (LTC 8511/00) 290 (gł.) x 160 (wys.) mm 0,34 kg Zasilacz LTC 8505/ VAC, LTC 8505/ VAC 90 (szer.) x 335 (gł.) x 160 (wys.) mm 4 kg Wskaźniki 1 dioda LED zasilania (wł. / wył.), 7 diod LED alarmu bezpieczników oraz 1 dioda LED synchronizacji zewnętrznej

4 4 Krosownice wizyjne Allegiant LTC 8500 Moduł wejść wizyjnych LTC 8521/00 Do wykorzystania maks. 8 modułów w obudowie krosownicy Wejścia wizyjne (gł.) x 160 (szer.) mm 0,23 kg Moduł wyjść wizyjnych LTC 8532/00 Do wykorzystania maks. 4 moduły w obudowie krosownicy Wyjścia wizyjne (gł.) x 160 (szer.) mm 0,27 kg Akcesoria Allegiant Akcesoria z serii LTC 8500 udostępniają wiele funkcji dodatkowych modułów podstawowych krosownic Allegiant. W skład akcesoriów dodatkowych wchodzą klawiatury, zestawy rozszerzenia klawiatury, moduł interfejsu danych Allegiant Bilinx, odbiorniki / sterowniki, urządzenia sterujące oraz moduły łączenia kodu. Wszystkie urządzenia dodatkowe zostały zaprojektowane w taki sposób, aby ich instalacja nie sprawiała kłopotów oraz pod kątem zgodności z systemami Allegiant wszystkich serii. Patrz karty katalogowe akcesoriów Allegiant Schemat instalacji z krosownicą wizyjną serii LTC 8500 (64 kamery na 8 monitorów) Kabel koncentryczny Dodatkowe kamery Maks. 64 wejścia wizyjne Maks. 8 wyjść monitorowych Karty wejściowe 8 x 8 kanałów LTC 8521/00 Karty wyjściowe 4 x 2 kanały LTC 8532/00 Główny moduł LTC 8501 Kabel konc. Moduł µprocesora LTC 8511/00 Zasilacz sieciowy LTC 8506 Kabel połączeniowy z klawiaturą dł. 3 m (w zestawie) Monitor 1 Monitor 2 Monitor 3 Monitor 4 Monitor 5 Monitor 6 Monitor 7 Monitor 8 Maks. 8 klawiatur Allegiant dołączonych przy pomocy opcjonalnego zestawu zdalnego. Maks. odległość 1,5 km

5 5 Krosownice wizyjne Allegiant LTC 8500 Schemat instalacji z wykorzystaniem pełnej konfiguracji krosownicy wizyjnej serii LTC oddzielne wejścia alarmowe Dodatkowe kamery Maks. 64 zdalne odbiorniki / sterowniki LTC 8561 Kabel koncentryczny Dane RS-232 Maks. 1,5 km przy zastosowaniu skrętki ekranowanej 1 mm 2 (Belden 8760 lub zamiennik) 64 oddzielne wyjścia Moduł dystrybucji sygnału LTC 8568/00 Kabel połączeniowy Maks. 64 dostarczony z modułem wejścia wiz. LTC 8568 (2 m) Moduł interfejsu alarm. LTC 8540/00 Skrętka Kabel połączeniowy dostarczony z modułem LTC 8540/00 (2 m) Zwarcie styków lub aktywny poziom niski Opcjonalny pakiet głównego oprogramowania sterującego LTC 8059/00 do wykorzystania w komputerach PC Drukarka szeregowa Maks. 8 wyjść monitorowych Karty wejściowe 8 x 8 kanałów LTC 8521/00 Karty wyjściowe 4 x 2 kanały LTC 8532/00 Główny moduł LTC 8501 Kabel konc. Moduł µprocesora LTC 8511/00 Zasilacz sieciowy LTC 8505 Kabel interfejsu dostarczony z opcjonalnym pakietem oprogramowania LTC 8059/00 (3 m) Monitor 1 Monitor 2 Monitor 3 Monitor 4 Monitor 5 Monitor 6 Monitor 7 Monitor 8 Kabel połączeniowy z klawiaturą dł. 3 m (w zestawie) Maks. 8 klawiatur Allegiant dołączonych przy pomocy opcjonalnego zestawu zdalnego. Maks. odległość 1,5 km

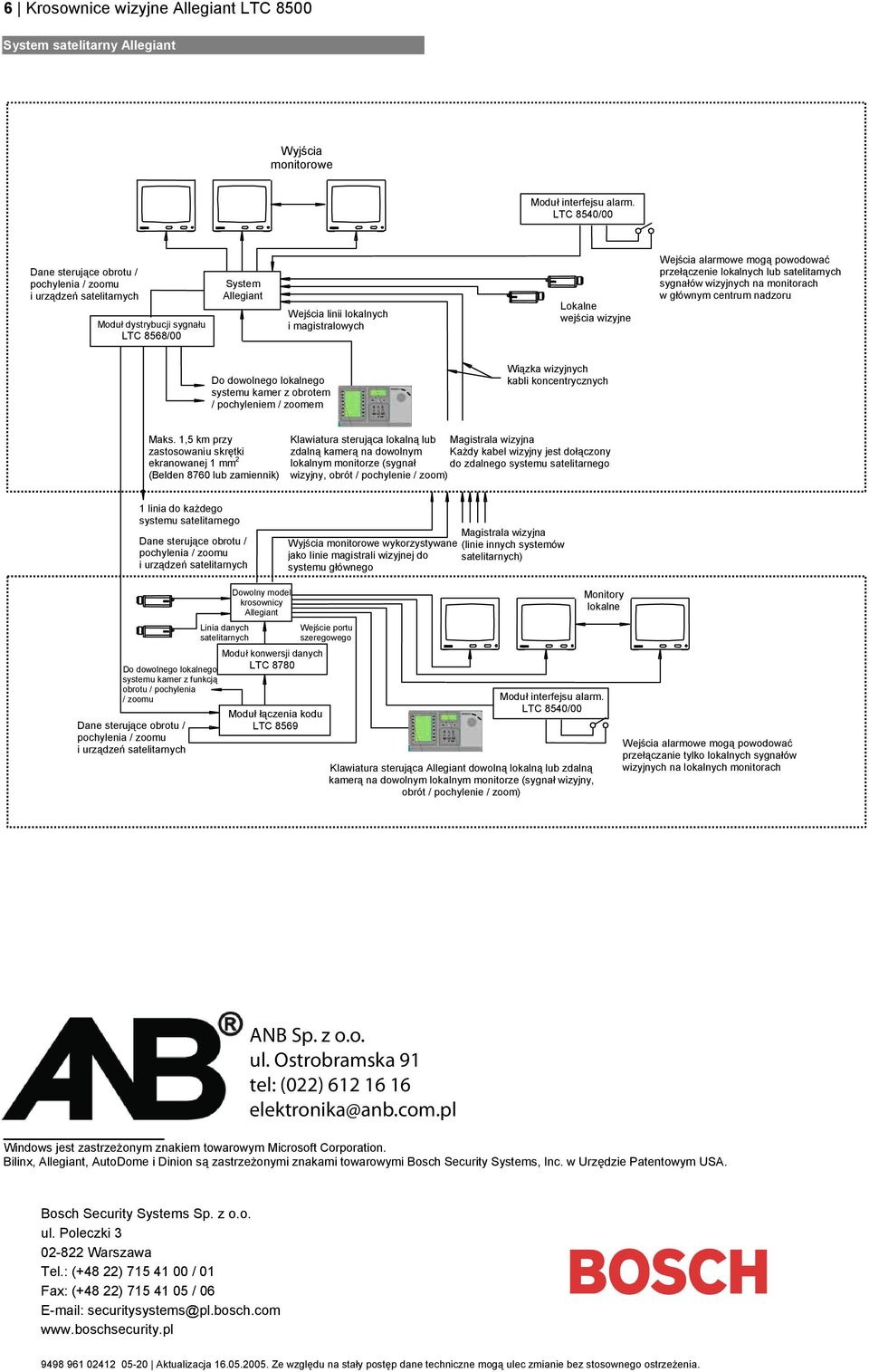

6 6 Krosownice wizyjne Allegiant LTC 8500 System satelitarny Allegiant Wyjścia monitorowe Moduł interfejsu alarm. LTC 8540/00 Dane sterujące obrotu / pochylenia / zoomu i urządzeń satelitarnych Moduł dystrybucji sygnału LTC 8568/00 System Allegiant Wejścia linii lokalnych i magistralowych Lokalne wejścia wizyjne Wejścia alarmowe mogą powodować przełączenie lokalnych lub satelitarnych sygnałów wizyjnych na monitorach w głównym centrum nadzoru Do dowolnego lokalnego systemu kamer z obrotem / pochyleniem / zoomem Wiązka wizyjnych kabli koncentrycznych Maks. 1,5 km przy zastosowaniu skrętki ekranowanej 1 mm 2 (Belden 8760 lub zamiennik) Klawiatura sterująca lokalną lub zdalną kamerą na dowolnym lokalnym monitorze (sygnał wizyjny, obrót / pochylenie / zoom) Magistrala wizyjna Każdy kabel wizyjny jest dołączony do zdalnego systemu satelitarnego 1 linia do każdego systemu satelitarnego Dane sterujące obrotu / pochylenia / zoomu i urządzeń satelitarnych Wyjścia monitorowe wykorzystywane jako linie magistrali wizyjnej do systemu głównego Magistrala wizyjna (linie innych systemów satelitarnych) Do dowolnego lokalnego systemu kamer z funkcją obrotu / pochylenia / zoomu Dane sterujące obrotu / pochylenia / zoomu i urządzeń satelitarnych Linia danych satelitarnych Dowolny model krosownicy Allegiant Moduł konwersji danych LTC 8780 Moduł łączenia kodu LTC 8569 Wejście portu szeregowego Klawiatura sterująca Allegiant dowolną lokalną lub zdalną kamerą na dowolnym lokalnym monitorze (sygnał wizyjny, obrót / pochylenie / zoom) Monitory lokalne Moduł interfejsu alarm. LTC 8540/00 Wejścia alarmowe mogą powodować przełączanie tylko lokalnych sygnałów wizyjnych na lokalnych monitorach ANB Sp. z o.o. ul. Ostrobramska 91 tel: (022) elektronika@anb.com.pl Windows jest zastrzeżonym znakiem towarowym Microsoft Corporation. Bilinx, Allegiant, AutoDome i Dinion są zastrzeżonymi znakami towarowymi Bosch Security Systems, Inc. w Urzędzie Patentowym USA. Bosch Security Systems Sp. z o.o. ul. Poleczki Warszawa Tel.: (+48 22) / 01 Fax: (+48 22) / 06 securitysystems@pl.bosch.com Aktualizacja Ze względu na stały postęp dane techniczne mogą ulec zmianie bez stosownego ostrzeżenia.
