LTC 9420 Głowice uchylno-obrotowe do zastosowań zewnętrznych

Wielkość: px
Rozpocząć pokaz od strony:

Download "LTC 9420 Głowice uchylno-obrotowe do zastosowań zewnętrznych"

Transkrypt

1 Wideo LTC 9420 Głowice chylno-obrotowe do zastosowań LTC 9420 Głowice chylno-obrotowe do zastosowań Maksymalne obciążenie: 10 kg Niewielkie rozmiary, zwarta konstrkcja Możliwość przeprowadzenia okablowania przez Silniki zaprojektowane do pracy ciągłej Możliwość pracy w pozycji odwróconej Głowice chylno-obrotowe LTC 9420 przeznaczone do zastosowań posiadają niewielkie wymiary oraz zwartą konstrkcję. Głowice wyposażone są w nierdzewny osprzęt montażowy. Urządzenia synchronizacji zewnętrznej, możliwiające bezpośrednie przeprowadzenie przez okablowania obiektyw oraz kamery wraz z sygnałem, słżą do zdalnego pozycjonowania kamer i montaż zestaw kamer CCD, obiektywów oraz obdów. Maksymalne obciążenie głowicy wynosi 10 kg. Silniki zaprojektowane do pracy ciągłej zapewniają niezawodne działanie nawet przy niestannych zmianach położenia. Przekładnie ślimakowe o małej prędkości zapewniają ciche i precyzyjne działanie głowicy. W cel zapewnienia bezproblemowego działania oraz zmniejszenia nakład pracy związanej z konserwacją, w głowicach zastosowano silniki z zabezpieczeniem impedancyjnym, przełączniki krańcowe o wydłżonej trwałości oraz przekładnie samosmarjące. Certyfikaty i świadectwa Atesty i certyfikaty Kompatybilność elektromagnetyczn a (EMC) Standardy bezpieczeństwa Zgodność z normami FCC Część 15, ICES-003 i CE. CE, UL, CSA, EN, IEC

2 2 LTC 9420 Głowice chylno-obrotowe do zastosowań Planowanie LTC9420/20 24 VAC, 60 Hz 21,6-26,4 VAC LTC9420/10 24 VAC, 50 Hz 21,6-26,4 VAC LTC 9420/ VAC, 50 Hz VAC Modele z obsłgą położeń zaprogramowanych LTC9420/ VAC, 60 Hz VAC LTC9420/21 24 VAC, 60 Hz 21,6-26,4 VAC LTC9420/11 24 VAC, 50 Hz 21,6-26,4 VAC LTC9420/ VAC, 50 Hz VAC Złącza: Zasilanie Obiektywy i akcesoria Sygnał wizyjny Masa złącze 24-stykowe w podstawie, doprowadzone do głowicy kablem 3-żyłowym przez przepst kablowy złącze 24-stykowe w podstawie, doprowadzone do głowicy kablem 10-żyłowym przez przepst kablowy złącze BNC w podstawie, doprowadzone do głowicy wolnym kablem koncentrycznym zacisk śrbowy do ziemienia obdowy Zalecane maksymalne dłgości kabli Model Powierzchnia przekroj żyły Dłgość zasilania 2) mm 2 AWG Stopy Metry 24 VAC 0, , , Wymiary 1 Widok z góry 2 Widok z bok 3 Widok z doł 4 Zacisk śrbowy ziemienia (z drgiej strony złącza wielostykowego) 5 Złącze wielostykowe 6 Złącze BNC Dane techniczne Parametry elektryczne Model 1) Znamionowe napięcie zasilania silnika Dopszczalne napięcie zasilania 115 VAC 0, , , VAC 0, , , ) Całkowity pobór mocy podczas pracy ob silników wynosi dla wszystkich modeli 24 W. 2) Dłgości obliczono dla temperatry 20 C, miedzianych kabli linkowych, pojedynczego kabla wspólnego (netralnego) silników obrot i pochylenia oraz przy jednoczesnej pracy ob silników. Modele standardowe LTC9420/ VAC, 60 Hz VAC

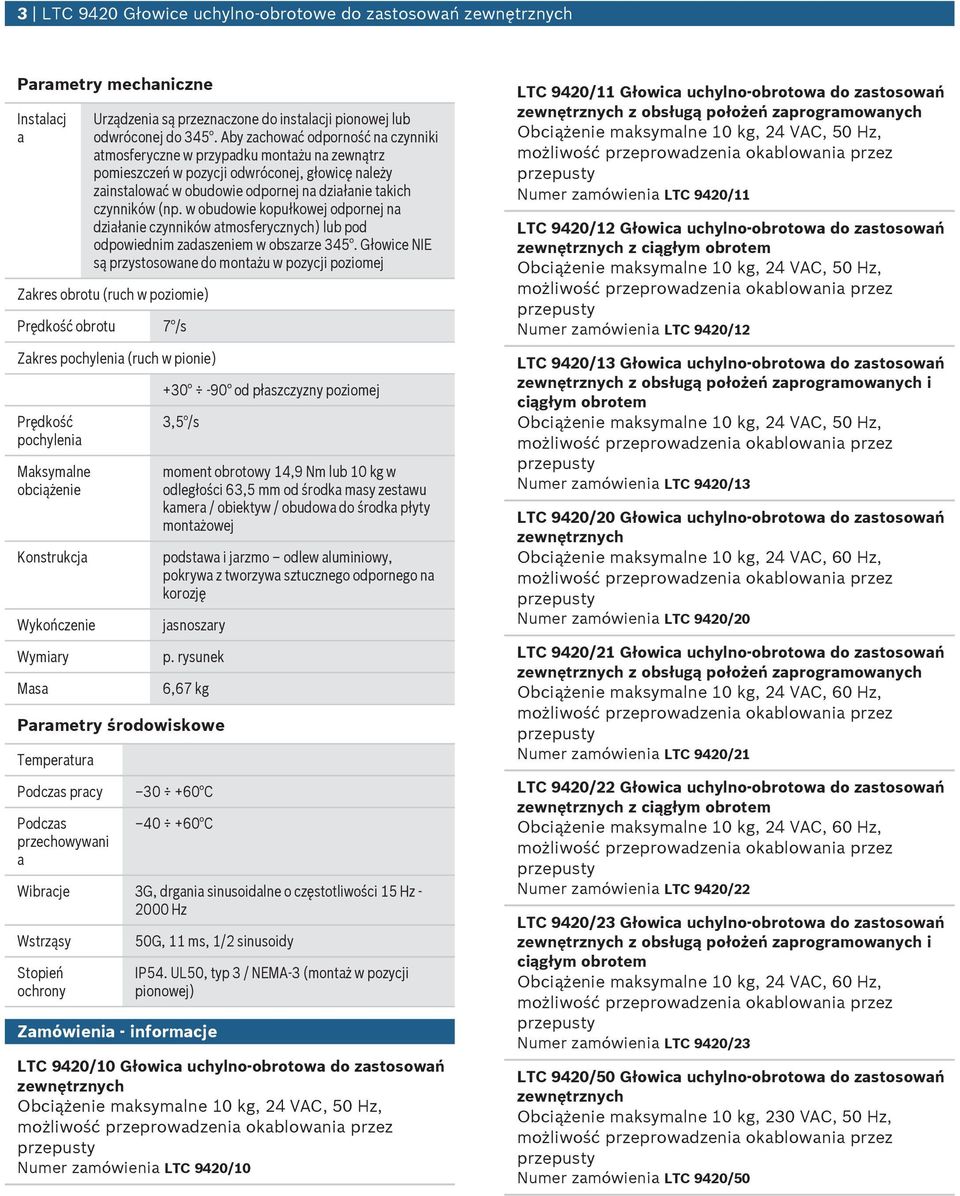

3 3 LTC 9420 Głowice chylno-obrotowe do zastosowań Parametry mechaniczne Instalacj a Urządzenia są przeznaczone do instalacji pionowej lb odwróconej do 345. Aby zachować odporność na czynniki atmosferyczne w przypadk montaż na zewnątrz pomieszczeń w pozycji odwróconej, głowicę należy zainstalować w obdowie odpornej na działanie takich czynników (np. w obdowie kopłkowej odpornej na działanie czynników atmosferycznych) lb pod odpowiednim zadaszeniem w obszarze 345. Głowice NIE są przystosowane do montaż w pozycji poziomej Zakres obrot (rch w poziomie) Prędkość obrot 7 /s Zakres pochylenia (rch w pionie) Prędkość pochylenia Maksymalne obciążenie Konstrkcja Wykończenie Wymiary Masa od płaszczyzny poziomej 3,5 /s moment obrotowy 14,9 Nm lb 10 kg w odległości 63,5 mm od środka masy zestaw kamera / obiektyw / obdowa do środka płyty montażowej podstawa i jarzmo odlew alminiowy, pokrywa z tworzywa sztcznego odpornego na korozję jasnoszary p. rysnek 6,67 kg Parametry środowiskowe Temperatra Podczas pracy Podczas przechowywani a C C Wibracje 3G, drgania sinsoidalne o częstotliwości 15 Hz Hz Wstrząsy Stopień ochrony 50G, 11 ms, 1/2 sinsoidy Zamówienia - informacje IP54. UL50, typ 3 / NEMA-3 (montaż w pozycji pionowej) LTC 9420/10 Głowica chylno-obrotowa do zastosowań Nmer zamówienia LTC 9420/10 LTC 9420/11 Głowica chylno-obrotowa do zastosowań z obsłgą położeń zaprogramowanych Nmer zamówienia LTC 9420/11 LTC 9420/12 Głowica chylno-obrotowa do zastosowań z ciągłym obrotem Nmer zamówienia LTC 9420/12 LTC 9420/13 Głowica chylno-obrotowa do zastosowań z obsłgą położeń zaprogramowanych i ciągłym obrotem Nmer zamówienia LTC 9420/13 LTC 9420/20 Głowica chylno-obrotowa do zastosowań Nmer zamówienia LTC 9420/20 LTC 9420/21 Głowica chylno-obrotowa do zastosowań z obsłgą położeń zaprogramowanych Nmer zamówienia LTC 9420/21 LTC 9420/22 Głowica chylno-obrotowa do zastosowań z ciągłym obrotem Nmer zamówienia LTC 9420/22 LTC 9420/23 Głowica chylno-obrotowa do zastosowań z obsłgą położeń zaprogramowanych i ciągłym obrotem Nmer zamówienia LTC 9420/23 LTC 9420/50 Głowica chylno-obrotowa do zastosowań Obciążenie maksymalne 10 kg, 230 VAC, 50 Hz, Nmer zamówienia LTC 9420/50

4 4 LTC 9420 Głowice chylno-obrotowe do zastosowań LTC 9420/51 Głowica chylno-obrotowa do zastosowań z obsłgą położeń zaprogramowanych Obciążenie maksymalne 10 kg, 230 VAC, 50 Hz, Nmer zamówienia LTC 9420/51 LTC 9420/60 Głowica chylno-obrotowa do zastosowań Obciążenie maksymalne 10 kg, 120 VAC, 60 Hz, Nmer zamówienia LTC 9420/60 LTC 9420/61 Głowica chylno-obrotowa do zastosowań z obsłgą położeń zaprogramowanych Obciążenie maksymalne 10 kg, 120 VAC, 60 Hz, Nmer zamówienia LTC 9420/61 Sprzęt LTC 9214/00 Wysięgnik kolmnowy dł. 356 mm, maks. obciążenie 90,6 kg (montaż normalny), wykończenie w kolorze jasnoszarym Nmer zamówienia LTC 9214/00 LTC 9224/00 Wysięgnik kolmnowy dł. 610 mm, maks. obciążenie 90,6 kg (montaż normalny), wykończenie w kolorze jasnoszarym Nmer zamówienia LTC 9224/00 LTC 9216/00 Wysięgnik ścienny dł. 409 mm, maks. obciążenie 45,3 kg, wykończenie w kolorze jasnoszarym Nmer zamówienia LTC 9216/00 LTC 9222/00 Wysięgnik ścienny dł. 564 mm, maks. obciążenie 90,6 kg, wykończenie w kolorze jasnoszarym Nmer zamówienia LTC 9222/00 LTC 9227/00 Reglowana głowica montażowa do wysięgników ściennych LTC 9216 i LTC 9222/00, maks. obciążenie 45,3 kg, wykończenie w kolorze jasnoszarym Nmer zamówienia LTC 9227/00 LTC 9228/00 Kołnierz montażowy do wysięgników ściennych LTC 9216/00 i LTC 9222/00, maks. obciążenie 45,3 kg Nmer zamówienia LTC 9228/00 LTC 9225/00 Adapter do montaż na maszcie maks. obciążenie 45,3 kg, wykończenie w kolorze jasnoszarym Nmer zamówienia LTC 9225/00 LTC 9226/00 Adapter do montaż narożnego do wysięgników ściennych LTC 9216 i LTC 9222, maks. obciążenie 45,3 kg, montaż narożny, wykończenie w kolorze jasnoszarym Nmer zamówienia LTC 9226/00

5 5 LTC 9420 Głowice chylno-obrotowe do zastosowań Reprezentowana przez: Poland Robert Bosch Sp. z o.o. Jtrzenki 105 str Warszawa Phone: Fax: Robert Bosch Sp. z o.o./ Secrity Systems 2012 Zastrzega się możliwość wprowadzania zmian pl, V1, 11. Wrz 2012
