1 MC 10, MC szafka zasilająca dla kart EUROCARD Szafki zasilające MC 11 mogą pomieścić i zasilać 11 modułów EUROCARD Siqura, mocowanych w szafach typu RACK. Sercem MC 11 jest silny zasilacz, oparty na najnowszych technikach przełączania, który może dostarczyć prąd o mocy do 105 W.

2 Wbudowane w MC 11 wentylatory zapewniają dostateczne chłodzenie przy pracy z pełnym obciążeniem, w szerokim zakresie temperaturowym. Dodatkowo, umożliwiają one umieszczenie szafek jedna na drugiej, a zatem pozwalają na efektywne wykorzystanie całości miejsca w Racku. Wszystkie połączenia są umiejscowione po jednej stronie. Odwracalne wsporniki montażowe dają możliwość wyboru czy chcesz mieć dostęp do połączeń od strony tylnej czy przedniej. Wersja MC 11 DC jest przymocowana za pomocą dwóch wejść DC oraz dwóch identycznych obwodów przetwarzających DC/DC celem zagwarantowania najlepszej możliwej dostępności. Błąd zasilania sygnalizowany jest diodą LED oraz galwanicznie izolowanym stykiem. Wersja EB-2 oferuje funkcje zarządzania siecią i jest kompatybilna z menadżerem sieciowym Siqura Smart Network Manager (SNM). Daje ona możliwość informowania o statusie oraz kontroli modułów systemowych, włączając w to samą szafkę zasilającą. Opcja EB-2 oferuje także dwa programowalne styki alarmowe. Szafki MC11 są dostępne w wersjach przeznaczonych dla różnych systemów zasilania: 230 VAC, 115 VAC lub DC. Cechy główne ź Do 11 slotów ź Wydajny, najnowocześniejszy zasilacz z trybem przełączanym ź Wbudowany podwójny wentylator ź Odwracalne wsporniki montażowe ź Programowalne zamknięcia stykowe ź Podwójny zasilacz redundantny (wersja MC 10) ź Interfejs zarządzania (NSM) ź Wzmocniona obudowa

3 Specyfikacja techniczna LEGENDA Power Supply - Output Power Derating - ---> Zasilacz - Obniżenie znamionowej mocy wyjściowej Total output power +15V and -15V load combined - Połączona całkowita moc wyjściowa +15V oraz -15V Ambient temperature ---> Temperatura otoczenia. Elektryczne MC 11 (DC) MC 10 Typ slotu 11 slotów 10 slotów 7 EUROCARD

4 Model MC 10/11 AC-230 MC 10/11 AC-115 MC 11 DC Napięcie zasilania 230 VAC 115 VAC 24 VDC znamion. Napięcie robocze do 30 VDC Częstotliwość Hz Hz Maksymalny czas zwolnienia 10 ms 10 ms Główny bezp. 1.6A/250V woln. 3.16A/250V woln. Wydajność mocy (pełne obc.) ~83% >83% >95% Moc wyjściowa DC 105W (przy 65 C otocz.) 105W (przy 65 C otocz.) 110W (przy 65 C otocz.) Moc wejściowa DC - - Prąd wejściowy - - 5A przy 24 VDC lub 8A przy 15 VDC Wskaźniki LED stanu Zarządzanie DC EB Zarządzanie siecią Zmienne SNM Liczba interfejsów SNM Format interfejsu Przepływność Programowalne styki Wartość znam. przeł. Wskaźnik zasilania (zielony) Aktywność danych (SNM) na szynie zewnętrznej (zielony) Kompatybilność SNM Napięcia, moduły, temperatura modułu, status modułu, poziomy optyczne, itd. 2x 9-pin sub-d na szafkę RS kb/s 2 na szafkę 2A przy 30 VDC Środowiskowe Temperatura robocza -40 C do +65 C (-40 F do +149 F) (Zob. powyższy schemat obn. znamion.) Temperatura przech. -55 C do +85 C (-67 F do +185 F) Wilgotność wzgl. MTBF <95% dopóki nie występuję skroplenie > h Bezpiecz. i EMC IEC/EN , IEC/EN 60825, IEC/EN 61000, EN , EN , EN 55022, FCC część 15

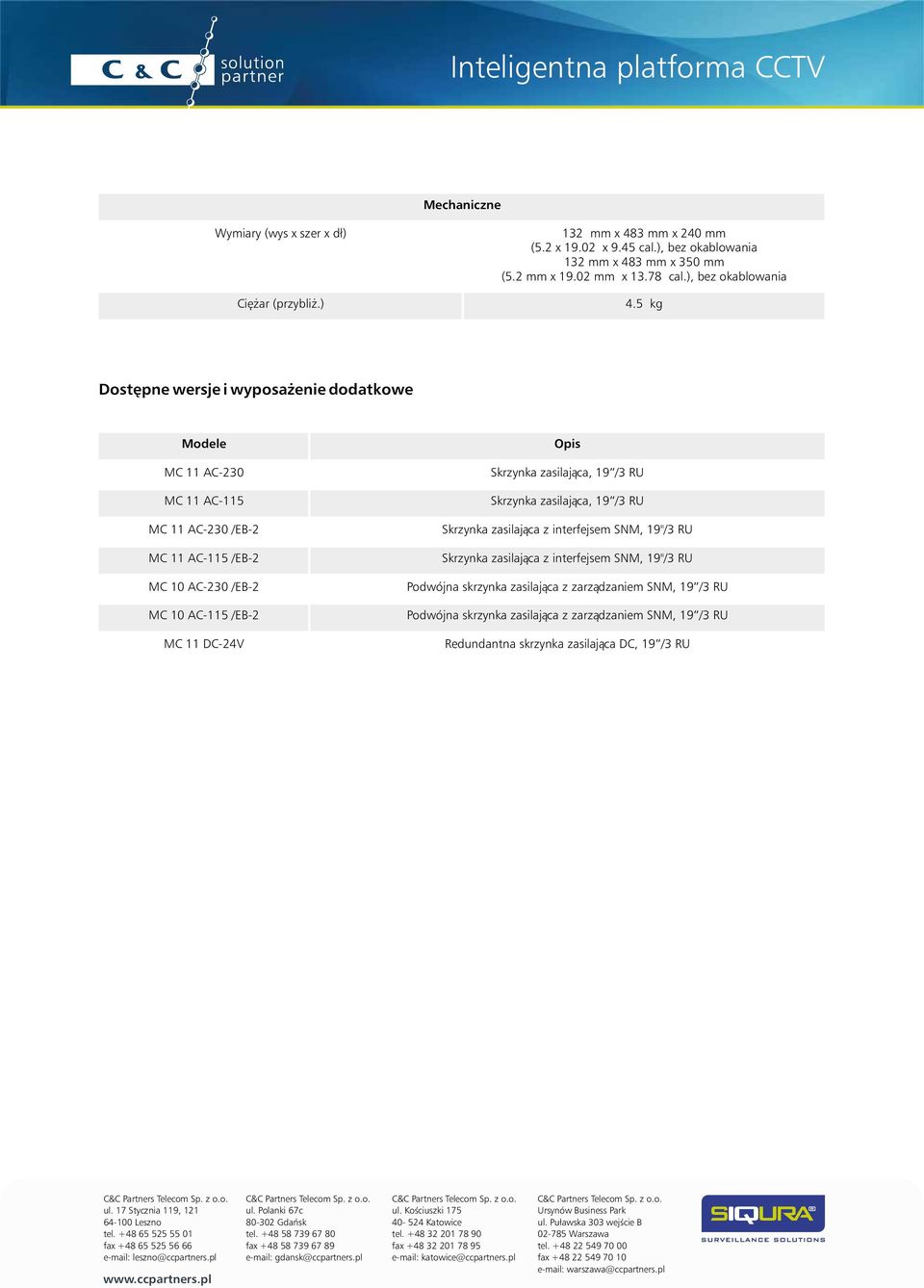

5 Mechaniczne Wymiary (wys x szer x dł) Ciężar (przybliż.) 132 mm x 483 mm x 240 mm (5.2 x x 9.45 cal.), bez okablowania 132 mm x 483 mm x 350 mm (5.2 mm x mm x cal.), bez okablowania 4.5 kg Dostępne wersje i wyposażenie dodatkowe Modele MC 11 AC-230 MC 11 AC-115 MC 11 AC-230 /EB-2 MC 11 AC-115 /EB-2 MC 10 AC-230 /EB-2 MC 10 AC-115 /EB-2 MC 11 DC-24V Opis Skrzynka zasilająca, 19 /3 RU Skrzynka zasilająca, 19 /3 RU Skrzynka zasilająca z interfejsem SNM, 19"/3 RU Skrzynka zasilająca z interfejsem SNM, 19"/3 RU Podwójna skrzynka zasilająca z zarządzaniem SNM, 19 /3 RU Podwójna skrzynka zasilająca z zarządzaniem SNM, 19 /3 RU Redundantna skrzynka zasilająca DC, 19 /3 RU ul. 17 Stycznia 119, Leszno tel fax leszno@ccpartners.pl ul. Polanki 67c Gdańsk tel fax gdansk@ccpartners.pl ul. Kościuszki Katowice tel fax katowice@ccpartners.pl Ursynów Business Park ul. Puławska 303 wejście B Warszawa tel fax warszawa@ccpartners.pl
