SZCZEGÓŁOWY OPIS PRZEDMIOTU ZAMÓWIENIA

Transkrypt

1 Załącznik nr 9 do SIWZ Specyfikacja Istotnych Warunków Zamówienia SZCZEGÓŁOWY OPIS PRZEDMIOTU ZAMÓWIENIA Spis treści 1 Nazwa zamówienia 2 Podstawowe informacje o zadaniu inwestycyjnym 3 Charakterystyka obiektu. 4 Ogólny zakres rzeczowy zamówienia 5 Szczegółowy zakres rzeczowy zamówienia 6 Wymagania szczególne Zamawiającego 7 Materiały posiadane przez Zamawiającego 8 Wykaz załączników do opisu przedmiotu zamówienia 8 Przepisy i normy prawne związane z projektowaniem ZAŁĄCZNIKI (Zał. Nr 1 Zał. Nr 8) 1

2 1. Nazwa zamówienia Wykonanie usługi polegającej na opracowaniu dokumentacji przedprojektowej: ekspertyz i inwentaryzacji oraz opracowanie wielobranżowego projektu budowlanego i wykonawczego i uzyskanie pozwolenia na budowę dla zadania Rewitalizacja zabytkowego budynku dworca Sosnowiec Maczki na potrzeby uczelni wyższej Politechnika Śląska oraz pasażerów wraz zagospodarowaniem terenu. 2. Podstawowe informacje o zadaniu inwestycyjnym Na terenie objętym granicami opracowania, przy ul. Skwerowej 18 w Sosnowcu, znajduje się obiekt ujęty w rejestrze zabytków nieruchomych województwa śląskiego pod nr A/807/67 9 XII Obszar objęty opracowaniem to teren zamknięty - działka o nr 792/77, oraz pozostałe działki 792/108, 792/90, 792/89, 792/95 obręb Maczki, jednostka ewidencyjna M. Sosnowiec. 3. Charakterystyka obiektu Budynek leży na terenie obecnej dzielnicy miasta Sosnowiec Maczki między dwoma rozgałęzieniami torów kolejowych, miedzy ul. Krakowską i Skwerową. Jest to budowla murowana, z cegły, częściowo podpiwniczona. Fundamenty kamienno ceglane, ściany konstrukcyjne oraz wewnętrzne z cegły pełnej, działowe szkieletowe drewniane. Stropy piwnic ceglane odcinkowe na stalowych dźwigarach, stropy pięter drewniane belkowe. Dachy: płatwiowo kleszczowe, krokwiowo płatowe na 2 rzędach pochylonych stolców, krokwiowo płatwiowe o konstrukcji namiotowej w częściach skrajnych. Pokrycie dachu papą. Po obu stronach budynku pulpitowe zadaszenie peronów wsparte na żeliwnych kolumnach i wspornikach. Budynek wzniesiony na planie wydłużonego prostokąta, złożony z 3 części: skrajnych piętrowych i środkowej parterowej. Wewnątrz 3 klatki schodowe: w południowej i północnej schody do piwnic kamienne, na piętro w klatce południowej drewniane, w klatce północnej kamienne i żelbetowe, na poddasze drewniane. W piętrowych budynkach północnym i południowym drewniane świetliki na osi budynku, wsparte na konstrukcji kratowej. Posadzki piwnic ceglane, parteru ceramiczne (i podłogi drewniane), na piętrach podłogi białe. Na parterze części południowej i środkowej znajdują się sale z bogatym wystrojem architektonicznym ścian sufitów: bogato profilowane gzymsy, stiuki, pilastry, kolumny żeliwne. Elewacje artykułowane jednostajnym rytmem okiem w głębokich prostokątnych wnękach. Na 1 piętrze okna na osiach zamknięte półkoliście. Instalacje w budynku: wod.-kan., elektryczna, telefoniczna. Budynek wyłączony z użytkowania. Powierzchnia zabudowy: m², kubatura m³. Na działce 792/90 znajduje się budynek garażu i policji, część sieci wod.-kan., na działce 792/69 część sieci wod. kan., budynek szaletów i budynki nastawni będące na stanie PKP PLK S.A. (nieobjęte zakresem opracowania), działka 792/89 część sieci wod. kan., działka 792/95 - część sieci wod. kan, obiekty mienie porzucone. Stan istniejący, jak również wskazanie budynków do rozbiórki znajduje się w Załączniku nr 1 do siwz. 4. Ogólny zakres rzeczowy Zamówienia. Przedmiotem Zamówienia jest opracowanie dokumentacji przedprojektowej, koncepcji wielobranżowej, dokumentacji projektowej (projekt budowlany i wykonawczy) i uzyskanie pozwolenia na budowę, a także pełnienie nadzoru autorskiego w ramach inwestycji, dla obszaru objętego projektem w terminie 24 tygodni od dnia podpisania umowy. Usługa powinna zostać wykonana zgodnie z założeniami Zamawiającego zawartymi w Załączniku nr 2 do niniejszej siwz. Wykonawca uwzględni przy projektowaniu możliwość posadowienia dodatkowego budynku uczelni w miejscu wskazanym na Załączniku nr 1 do SIWZ przygotowanie dokumentacji projektowej dla tego budynku nie jest objęte zakresem niniejszego zamówienia. 2

3 5. Szczegółowy zakres rzeczowy Zamówienia. 5.1.Etap I obejmuje wykonanie: 1) ekspertyzy budowlano konstrukcyjnej wraz z inwentaryzacją; 2) ekspertyzy geologiczna; 3) ekspertyzy mykologicznej; 4) inwentaryzacji instalacji wewnętrznych wszystkich branż wraz z oceną stanu technicznego; 5) inwentaryzacji uzbrojenia podziemnego i nadziemnego z oceną stanu technicznego, w tym badania drożności przyłączy; 6) inwentaryzacji zieleni; 7) wykonanie kompleksowej dokumentacji geodezyjnej tj. mapy do celów projektowych dla terenu objętego zakresem opracowania; 8) wielobranżowej koncepcji programowo przestrzennej modernizacji obiektu; Wszystkie ekspertyzy będą zawierać opinie, analizy i wytyczne niezbędne do prawidłowej realizacji prac projektowych na etapie projektów budowlanego i wykonawczego Ekspertyza budowlano konstrukcyjna wraz z inwentaryzacją. W ramach ekspertyz konieczne będzie wykonanie odkrywek elementów konstrukcyjnych istniejącego budynku oraz przylegających do niego peronów, w tym wykopów sprawdzających posadowienie oraz założenie na spękanych elementach marek kontrolnych. Inwentaryzacja budowlana: Wykonawca wykona inwentaryzację budowlaną budynku. Zakres opracowania: lokalizacja (w skali 1:500) oraz rzuty, przekroje i elewacje (w skali 1:100) budynku, rzuty, przekroje, elewacja ściany oporowej z pomieszczeniami. Opracowanie powinno zawierać analizy statyczno wytrzymałościowe elementów konstrukcyjno-budowlanych, w tym obliczenia sprawdzające konstrukcji dachu Szczegółowy zakres opracowania: branża konstrukcyjno budowlana i architektoniczna. W zakres ekspertyzy nie wchodzą instalacje elektryczne i sanitarne; Opracowanie powinno zawierać: 1) część opisową, w tym: przedmiot, cel, zakres oraz podstawy formalne i merytoryczne ekspertyzy; inwentaryzację stanu istniejącego, wraz z dokumentacją fotograficzną; opis techniczny podstawowych elementów konstrukcyjnych; opis uszkodzeń podstawowych elementów konstrukcyjnych mających wpływ na bezpieczeństwo konstrukcji i użytkowania, w szczególności: fundamentów, słupów, zakotwień, belek, płyt itp.; analizę konstrukcji pod względem aktualnych norm obciążeniowych, wiatrowej, śniegowej, obciążeń technologicznych, użytkowych; opis uszkodzeń elementów wykończeniowych mających wpływ na użytkowanie i estetykę obiektu: stan izolacji przeciwwodnych i przeciwwilgociowych, izolacji termicznych, posadzek, tynków ślusarki, stolarki itp.; opis przyczyn wystąpienia uszkodzeń i wskazanie sposobów naprawy; analizę istniejących rozwiązań w odniesieniu do aktualnie obowiązujących przepisów i norm techniczno - budowlanych, sanitarnych, bhp, p-poż, w szczególności, zabezpieczenia obiektu pod względem pożarowym i warunków ewakuacji; 2) wnioski i zalecenia w podziale na kategorie: roboty niezbędne do wykonania ze względu na bezpieczeństwo konstrukcji, użytkowania i pożarowe oraz zabezpieczające przed destrukcją; roboty mające na celu poprawę warunków higienicznych i zdrowotnych oraz ochronę środowiska; inne. 3) załączniki techniczne: obliczenia statyczno wytrzymałościowe; 3

4 wyniki badań, pomiarów i sprawdzeń w tym zakotwień, stanu słupów nośnych, elementów konstrukcyjnych, itp.; dokumentacja fotograficzna; rysunki z naniesionymi lokalizacjami opisywanych elementów; rysunki techniczne z podanymi rozwiązaniami indywidualnymi; karty techniczne (atesty) zastosowanych rozwiązań typowych; inne, niezbędne do właściwej interpretacji, ekspertyzy. 4) zestawienie kosztów oszacowanie wskaźnikowe kosztów z podziałem na: prace konieczne do wykonania ze względu na bezpieczeństwo konstrukcji i użytkowania, bezpieczeństwo pożarowe oraz prace zabezpieczające przed destrukcją; inne, wskazane w ekspertyzie Opracowanie należy przygotować w formie pisemnej z dokumentacją fotograficzną, w odrębnym tomie oraz w formie cyfrowej w formacie: *pdf, *dwg.i *doc Ekspertyza geologiczna. Wykonawca zobowiązany będzie do wykonania badań geologicznych w zakresie niezbędnym dla prawidłowego przygotowania projektu budowlanego. Wnioski z badań należy opracować zgodnie z Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r (Dz. U Nr 81 poz. 463). Należy określić kategorię geotechniczną i w zależności od klasyfikacji opracować projekt geotechniczny. W ramach prac należy wykonać badania sondą dynamiczną, a wyniki przedstawić w formie kart z zapisem cyfrowym (weryfikowanym) w formacie *.xls i *.pdf Ekspertyza mykologiczna Ekspertyzę mykologiczną należy wykonać z pobraniem do badań ilości próbek niezbędnej, dla właściwej realizacji prac projektowych, celem określenia rodzaju i wielkości zagrzybień oraz wskazania metod ich usunięcia. Należy wykonać badanie murów budynku. W ramach opracowania konieczne będzie wykonanie badań powierzchniowych bądź wgłębnych stopnia zawilgocenia elementów budowlanych obiektów z opracowaniem orzeczenia ze wskazaniem przyczyn ich powstawania oraz sposobów osuszenia i zaizolowania. Wykonawca przygotuje dokumentację fotograficzną zagrzybionych i zawilgoconych miejsc. Opracowanie należy przygotować w formie pisemnej (odrębny tom) i cyfrowej w formacie *.pdf i/lub *.doc Inwentaryzacja instalacji wewnętrznych wraz z oceną stanu technicznego Wykonawca zobowiązany będzie do oceny stanu technicznego elementów instalacji wewnętrznych budynku w celu określenia możliwości ich wykorzystania lub konieczności usunięcia i wykonania nowych instalacji. Opracowanie obejmuje instalacje elektryczne, wodkan, grzewcze, wentylacji, teletechniczne, inwentaryzację stanu istniejącego wraz z dokumentacją fotograficzną i powinno zawierać: 1) część opisową, w tym: opis techniczny elementów; opis uszkodzeń elementów mających wpływ na bezpieczeństwo i ekonomikę użytkowania; opis przyczyn wystąpienia uszkodzeń i wskazanie sposobów ewentualnej naprawy; analizę istniejących rozwiązań w odniesieniu do aktualnie obowiązujących przepisów i norm techniczno budowlanych, sanitarnych, bhp, p-poż oraz pod względem ekonomiki eksploatacji. 2) wnioski i zalecenia opracowane w podziale na kategorie: roboty niezbędne do wykonania ze względu na stan techniczny istniejących instalacji, warunki użytkowania i pożarowe oraz zabezpieczające przed destrukcją; 4

5 roboty i rozwiązania mające na celu poprawę warunków higienicznych i zdrowotnych oraz ochronę środowiska; wskazanie rozwiązań technologicznych lub systemowych, których zastosowanie w trakcie wykonania robót budowlanych umożliwi zmniejszenie kosztów eksploatacyjnych obiektu. 3) załączniki techniczne: dokumentacja fotograficzna; rysunki z naniesionymi lokalizacjami opisywanych elementów; zalecenia technologiczne do wprowadzenia w ramach planowanej modernizacji, rysunki, opisy techniczne z podanymi rozwiązaniami indywidualnymi; karty techniczne (atesty) dla proponowanych zastosowań rozwiązań technologicznych; inne, niezbędne do właściwej interpretacji ekspertyzy. 4) część kosztową oszacowanie wskaźnikowe kosztów z podziałem na: prace konieczne do wykonania ze względu na ekonomikę eksploatacji i użytkowania, bezpieczeństwo pożarowe; oszacowanie kosztów wykonania wskazanych w ekspertyzie; inne. Opracowanie należy przygotować w formie pisemnej z dokumentacją fotograficzną, w odrębnym tomie oraz w formie cyfrowej w formacie: *pdf, *dwg.i *doc Inwentaryzacja uzbrojenia podziemnego i nadziemnego z oceną stanu technicznego Opracowanie ma na celu sporządzenie mapy usytuowania elementów infrastruktury technicznej i uzbrojenia terenu, w tym odwodnienia terenu objętego opracowaniem wraz oceną stanu technicznego poszczególnych elementów i badaniem drożności instalacji podziemnych i przyłączy. Wykonawca zobowiązany jest również do inwentaryzacji przyłączy do budynku. Inwentaryzację należy wykonać w formie mapy z naniesionymi elementami infrastruktury oraz w formie kart ewidencyjnych określających charakterystyczne parametry danego elementu Inwentaryzacja zieleni Wykonawca opracuje inwentaryzację zieleni zawierającą opis istniejącej zieleni, w tym oznaczenie nazw gatunkowych drzew i krzewów, określenie obwodu i wysokości drzew, pomiar powierzchni zajmowanych przez krzewy, ocenę stanu zdrowotnego drzew i krzewów na terenie miejskim) (zestawienie zinwentaryzowanych drzew i krzewów oraz wykaz drzew z preliminarzem kosztów wycinki. Opracowanie należy wykonać w formie opisu i rysunków, w formie pisemnej i cyfrowej w formacie *.dwg, *.pdf i *.doc. Inwentaryzacje, badania i analizy powinny zapewnić przygotowanie pełnej kompleksowej koncepcji programowo- przestrzennej modernizacji obiektu Wykonanie kompleksowej dokumentacji geodezyjnej tj. mapy do celów projektowych dla terenu objętego zakresem opracowania. Wykonawca przygotuje mapę zgodnie 3 7 rozporządzenia Ministra Gospodarki Przestrzennej i Budownictwa z dnia 21 lutego 1995 w sprawie rodzaju i zakresu opracowań geodezyjno-kartograficznych oraz czynności geodezyjnych obowiązujących w budownictwie (Dz. U. z 1995 r., Nr 25 poz. 133). 5

6 Wielobranżowa koncepcja programowo przestrzenna. W ramach realizacji koncepcji Wykonawca opracuje dwa warianty koncepcji rozwiązań funkcjonalno przestrzennych zagospodarowania terenu objętego opracowaniem i układu pomieszczeń w budynku wraz z wizualizacjami oraz projekt rozbiórek uzgodniony z Wojewódzkim Konserwatorem Zabytków. Przed przystąpieniem do prac projektowych, Wykonawca powinien zapoznać się z materiałami archiwalnymi na temat modernizowanego obiektu, stanem zachowanych elementów budowli, wykonać wizję terenową oraz specjalistyczne badania, jeżeli w ocenie Projektanta będą niezbędne, a następnie przedstawić Zamawiającemu 3 (trzy) warianty koncepcji modernizacji budynku. Koncepcja powinna także określać propozycje w zakresie ekonomiki przyszłej eksploatacji. Projekt rozbiórek powinien określać w sposób szczegółowy określać sposób odłączenia mediów i zabezpieczenia pozostawionej infrastruktury podziemnej przed uszkodzeniami mechanicznymi. Projekt winien zawierać zbiór odpisów uzgodnień, opinii, uprawnień i pozwoleń wymaganych przepisami szczególnymi, jeżeli ich uzyskanie będzie konieczne dla realizacji projektu, w tym uzgodnienia ze spółkami kolejowymi w formie pisemnej, zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. Nr 202, poz. 2072). Warianty wielobranżowej koncepcji projektowej będą uwzględniały wytyczne konserwatora zabytków Etap II obejmuje: 1) wykonanie projektu budowlanego przebudowy budynku wraz zagospodarowaniem terenu; 2) złożenie wniosku o wydanie decyzji o pozwoleniu na budowę Wykonanie projektu budowlanego przebudowy budynku wraz zagospodarowaniem terenu Wykonawca jest zobowiązany do wykonania dokumentacji zgodnie z uzyskanymi warunkami technicznymi, zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. Nr 202, poz. 2072) oraz zgodnie z rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. z 2012 r., poz. 462). zgodnie z obowiązującymi przepisami, przy szczególnym uwzględnieniu zapewnienia właściwych warunków w zakresie ochrony przeciwpożarowej oraz dostępności dla osób niepełnosprawnych i wydana, jako kompletna z punktu widzenia celu, jakiemu ma służyć. Ponadto powinna zawierać wszelkie niezbędne obliczenia uzasadniające odpowiednią konstrukcję obiektu. Projekt obejmuje: 1) dokumentację geotechniczną; 2) projekt zagospodarowania terenu; 3) program prac konserwatorskich zgodnie z ustawą z dnia 23 lipca 2003 r. o ochronie zabytków i opiece nad zabytkami (Dz. U nr 162, poz z późn. zm.); 4) projekt architektoniczno-konstrukcyjny przebudowy budynku; 5) projekty branżowe w zakresie instalacji wod-kan. instalacji wentylacji i klimatyzacji z oddymianiem, instalacji c.o. instalacji elektrycznych i teletechnicznych, projekty technologiczne i instalacyjne winny uwzględniać ekonomikę przyszłej eksploatacji; 6) projekty instalacji systemów ochrony p.poż.; 7) zbiór odpisów uzgodnień, opinii, uprawnień i pozwoleń, w tym zezwoleń Konserwatora Zabytków, wymaganych przepisami szczegółowymi jeżeli ich uzyskanie będzie konieczne dla realizacji projektu, w tym uzgodnienia ze spółkami kolejowymi w formie pisemnej; 6

7 8) uzyskanie wszelkich ekspertyz niezbędnych do uzyskania ostatecznej decyzji o zatwierdzeniu projektu budowlanego i pozwolenia na budowę; 9) informację dotycząca bezpieczeństwa i ochrony zdrowia opracowana zgodnie z Rozporządzeniem Ministra Infrastruktury z dn. 2 września 2004 r., w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznej wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. nr 202 poz z późn. zm.); Wielobranżowy projekt budowlany przebudowy budynków dworca należy wykonać zgodnie z obowiązującymi w tym zakresie przepisami Złożenie wniosku o wydanie pozwolenia na budowę. W ramach etapu Wykonawca powinien uzyskać: 1) uzyskać pozwolenie na rozbiórkę budynków, zgodnie z wytycznymi Zamawiającego; 2) złożyć wniosek o wydanie pozwolenia na budowę. 5.3.Etap III obejmuje: 1) przygotowanie Projektu wykonawczego zawierającego tzw. scenariusz pożarowy ; 2) uzyskanie pozwolenia na budowę; 3) przygotowanie przedmiaru robót i kosztorysu inwestorskiego; 4) wykonanie Specyfikacji technicznego wykonania i odbioru robót (STWiOR) Projekt wykonawczy Projekt należy wykonać zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 2 września 2004 w sprawie szczegółowego zakresu i formy dokumentacji projektowej. Specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. Nr 202 poz. 2072) Uzyskanie pozwolenia na budowę Wykonawca dopełni wszelkich wymagań i formalności, w tym ewentualnych zmian decyzji wymaganych do uzyskania pozwolenia na budowę Przygotowanie przedmiaru robót i kosztorysu inwestorskiego. Przedmiar robót należy przygotować zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 2 września 2004 w sprawie szczegółowego zakresu i formy dokumentacji projektowej. Specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego ( Dz. U. Nr 202 poz ). W szczególności przedmiary robót mają zawierać zestawienie przewidywanych do wykonania robót podstawowych w kolejności technologicznej ich wykonania, z podaniem jednostek przedmiarowych robót wynikających dokumentacji projektowej oraz podstawy do ustalenia cen jednostkowych robót lub nakładów rzeczowych (nr katalogu, tablicy i kolumny) wg. Katalogu Nakładów Rzeczowych ze wskazaniem odpowiednich pozycji STWiOR. Za zgodność przedmiaru robót z projektem odpowiada Wykonawca. Kosztorys inwestorski należy przygotować zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 18 maja 2004 roku w sprawie metod i podstaw sporządzania kosztorysu inwestorskiego (Dz. U. Nr 130 z 2004 r., poz. 1389) Wykonanie Specyfikacji technicznego wykonania i odbioru robót (STWiOR) Specyfikacje technicznego wykonania i odbioru robót (STWiOR) należy wykonać zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 2 września 2004 roku w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. nr 202 poz z późn. zm.) 7

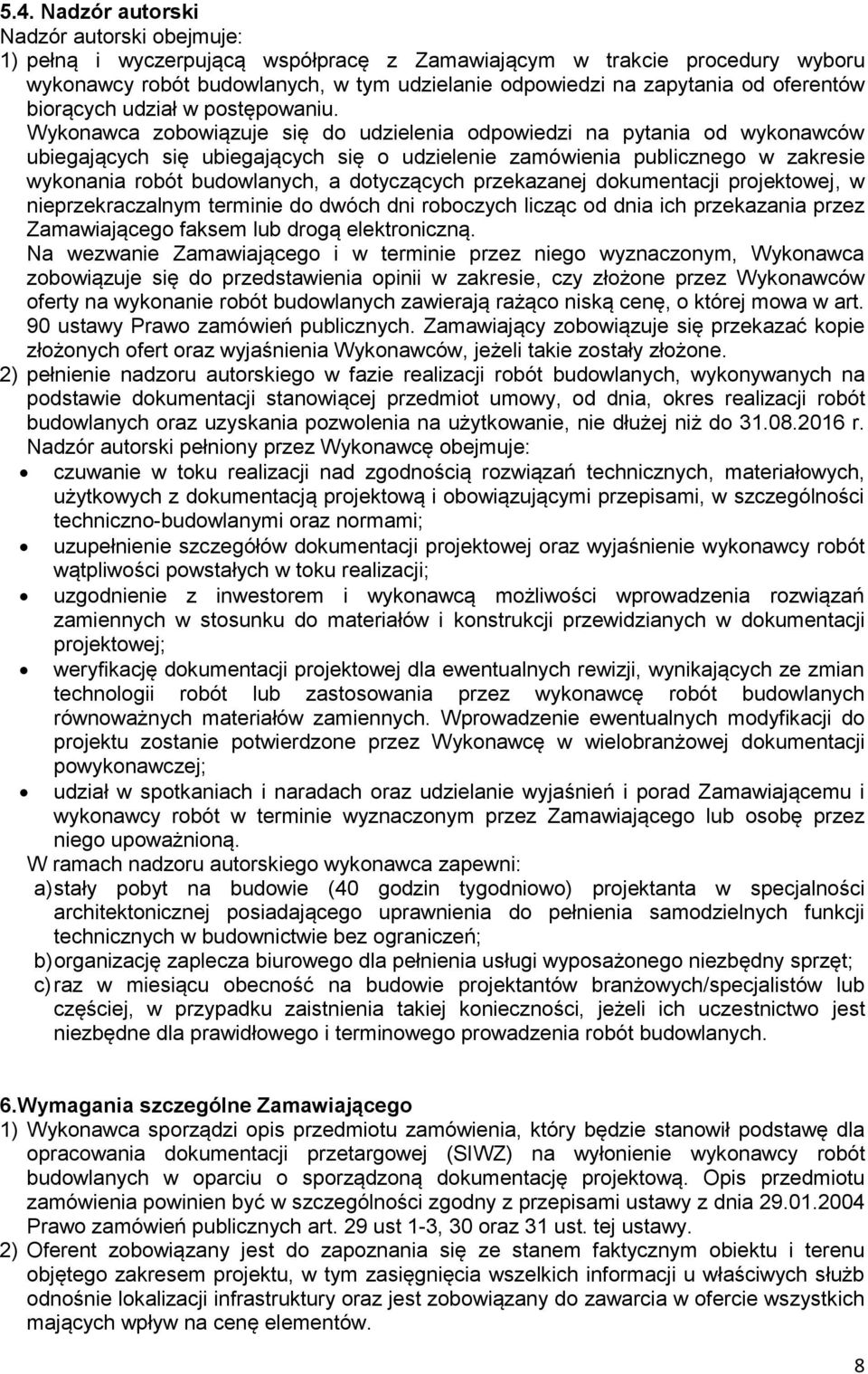

8 5.4. Nadzór autorski Nadzór autorski obejmuje: 1) pełną i wyczerpującą współpracę z Zamawiającym w trakcie procedury wyboru wykonawcy robót budowlanych, w tym udzielanie odpowiedzi na zapytania od oferentów biorących udział w postępowaniu. Wykonawca zobowiązuje się do udzielenia odpowiedzi na pytania od wykonawców ubiegających się ubiegających się o udzielenie zamówienia publicznego w zakresie wykonania robót budowlanych, a dotyczących przekazanej dokumentacji projektowej, w nieprzekraczalnym terminie do dwóch dni roboczych licząc od dnia ich przekazania przez Zamawiającego faksem lub drogą elektroniczną. Na wezwanie Zamawiającego i w terminie przez niego wyznaczonym, Wykonawca zobowiązuje się do przedstawienia opinii w zakresie, czy złożone przez Wykonawców oferty na wykonanie robót budowlanych zawierają rażąco niską cenę, o której mowa w art. 90 ustawy Prawo zamówień publicznych. Zamawiający zobowiązuje się przekazać kopie złożonych ofert oraz wyjaśnienia Wykonawców, jeżeli takie zostały złożone. 2) pełnienie nadzoru autorskiego w fazie realizacji robót budowlanych, wykonywanych na podstawie dokumentacji stanowiącej przedmiot umowy, od dnia, okres realizacji robót budowlanych oraz uzyskania pozwolenia na użytkowanie, nie dłużej niż do r. Nadzór autorski pełniony przez Wykonawcę obejmuje: czuwanie w toku realizacji nad zgodnością rozwiązań technicznych, materiałowych, użytkowych z dokumentacją projektową i obowiązującymi przepisami, w szczególności techniczno-budowlanymi oraz normami; uzupełnienie szczegółów dokumentacji projektowej oraz wyjaśnienie wykonawcy robót wątpliwości powstałych w toku realizacji; uzgodnienie z inwestorem i wykonawcą możliwości wprowadzenia rozwiązań zamiennych w stosunku do materiałów i konstrukcji przewidzianych w dokumentacji projektowej; weryfikację dokumentacji projektowej dla ewentualnych rewizji, wynikających ze zmian technologii robót lub zastosowania przez wykonawcę robót budowlanych równoważnych materiałów zamiennych. Wprowadzenie ewentualnych modyfikacji do projektu zostanie potwierdzone przez Wykonawcę w wielobranżowej dokumentacji powykonawczej; udział w spotkaniach i naradach oraz udzielanie wyjaśnień i porad Zamawiającemu i wykonawcy robót w terminie wyznaczonym przez Zamawiającego lub osobę przez niego upoważnioną. W ramach nadzoru autorskiego wykonawca zapewni: a) stały pobyt na budowie (40 godzin tygodniowo) projektanta w specjalności architektonicznej posiadającego uprawnienia do pełnienia samodzielnych funkcji technicznych w budownictwie bez ograniczeń; b) organizację zaplecza biurowego dla pełnienia usługi wyposażonego niezbędny sprzęt; c) raz w miesiącu obecność na budowie projektantów branżowych/specjalistów lub częściej, w przypadku zaistnienia takiej konieczności, jeżeli ich uczestnictwo jest niezbędne dla prawidłowego i terminowego prowadzenia robót budowlanych. 6.Wymagania szczególne Zamawiającego 1) Wykonawca sporządzi opis przedmiotu zamówienia, który będzie stanowił podstawę dla opracowania dokumentacji przetargowej (SIWZ) na wyłonienie wykonawcy robót budowlanych w oparciu o sporządzoną dokumentację projektową. Opis przedmiotu zamówienia powinien być w szczególności zgodny z przepisami ustawy z dnia Prawo zamówień publicznych art. 29 ust 1-3, 30 oraz 31 ust. tej ustawy. 2) Oferent zobowiązany jest do zapoznania się ze stanem faktycznym obiektu i terenu objętego zakresem projektu, w tym zasięgnięcia wszelkich informacji u właściwych służb odnośnie lokalizacji infrastruktury oraz jest zobowiązany do zawarcia w ofercie wszystkich mających wpływ na cenę elementów. 8

9 3) Wykonawca musi posiadać znajomość terenu, na którym będą prowadzone prace projektowe, znajomość istniejących konstrukcji i części obiektów, uwarunkowań specyficznych dla eksploatacji obiektów oraz wszelkich projektów niezbędnych do realizacji prac. 4) Wykonawca powinien uwzględnić wystąpienie sytuacji nieprzewidzianych oraz ryzyka z tym związane i wkalkulować je w cenę oferty. 5) Obowiązkiem Oferenta jest złożenie oferty uwzględniającej wszelkie prace konieczne do wykonania zamówienia w taki sposób, aby spełniały wymagania Zamawiającego i reprezentowały wymagany projektem standard. Niezamieszczenie w ofercie elementów nieopisanych w SIWZ, a niezbędnych do wykonania projektu, nie może być podstawą dla oferenta do dodatkowych roszczeń finansowych oraz czasowych. 6) Wszystkie inwentaryzacje należy wykonać w 5 egzemplarzach papierowych. i w 2 egzemplarzach w formie elektronicznej w wersji edytowalnej: w formatach *.dwg i/lub *.dgn oraz w wersji nieedytowalnej w formacie *.pdf. 7) Koncepcja ma zawierać dwa warianty projektu funkcjonalno przestrzennego zagospodarowania terenu przydworcowego i układu pomieszczeń budynków dworca zawierające wizualizacje w 5 egz. dla Zamawiającego oraz w wersji elektronicznej (pliki rysunków zapisane w formacie dwg, jpg i plikach PDF). 8) Wielobranżowe projekty budowlane i wykonawcze obiektów kubaturowych i przebudowy infrastruktury kolejowej należy przygotować w ilościach wymaganych urzędowo oraz 3 egz. dla Zamawiającego oraz w wersji elektronicznej (pliki rysunków zapisane w formacie dwg. i plikach PDF). 9) Specyfikacje techniczne wykonania i odbioru robót z przedmiarami i kosztorysami inwestorskimi należy przygotować w 5 (pięciu) egzemplarzach w formie papierowej i w 2 (dwóch) egzemplarzach w formie elektronicznej w wersji edytowalnej. 10) Przedmiary robót należy opracować w programie NORMA lub kompatybilnym w formacie *.ath oraz *xls itp. oraz w wersji nieedytowalnej w formacie ogólnodostępnym *.pdf. 11) Kosztorysy inwestorskie, podpisane przez osoby odpowiedzialne za ich sporządzenie, należy przygotować odrębnie w 5 (pięciu) egzemplarzach w formie papierowej i w 2 (dwóch) egzemplarzach w formie elektronicznej w wersji edytowalnej, sporządzone w programie NORMA lub kompatybilnym w formacie *.ath oraz *xls, a także w wersji nieedytowalnej w formacie ogólnodostępnym *.pdf. 12) Tabele kosztorysowe tzw. ślepe kosztorysy do wykorzystania w trakcie procedury wyłonienia Generalnego Wykonawcy robót budowlanych należy przygotować w 3 (trzech) egzemplarzach w formie papierowej i w 2 (dwóch) egzemplarzach w formie elektronicznej w wersji edytowalnej, sporządzone w programie NORMA lub kompatybilnym w formacie *.ath oraz *xls a także w wersji nieedytowalnej w formacie ogólnodostępnym *.pdf. 13) Nazwy plików powinny wskazywać jednoznacznie na ich zawartość i być pogrupowane branżami w oddzielne foldery. 14) Dokumentacja projektowa powinna być zaopatrzona w wykaz opracowań oraz pisemne oświadczenie Wykonawcy, że opracowania zostały wykonane zgodnie z umową, obowiązującymi przepisami i normami i że zostają wydane w stanie kompletnym z punktu widzenia celu jakiemu ma służyć. Wykaz opracowań oraz pisemne oświadczenia, o których mowa wyżej, stanowią integralną część przedmiotu umowy. 15) Wykonawca na poszczególnych etapach realizacji zamówienia zwróci szczególną uwagę na: wykonanie opracowań, które muszą odpowiadać aktualnie obowiązującym przepisom i standardom techniczno budowlanym oraz warunkom technicznym wynikającym z eksploatacji przebudowywanego obiektu dworca i innych składników projektu inwestycyjnego, wykonanie opracowań spójnych i wzajemnie komplementarnych w obszarze technicznym, uwzględnienie w pracach badawczych istotnych elementów mających wpływ na ich wysoką jakość; 16) Wykonawca w terminie 2 tygodni od daty podpisania umowy przedstawi Zamawiającemu harmonogram realizacji usługi w podziale na poszczególne etapy i 9
