1 Prosta i ergonomiczna obs uga z interaktywnym przewodnikiem i instrukcjami programowymi Komunikacja z uk adem pomiarowym poprzez kolorowy monitor dotykowy Interaktywne okna bezpo redniego dost pu nie potrzebna myszka ani klawiatura Odpowiedni dla wszelkich typów korekcji: wiercenie, frezowanie, ci arki E-mode upraszcza obs ug maszyny wywa aj cej przy wprowadzaniu danych i prezentacji wyników oraz dalszych instrukcji (np. korekcji) Protokó wywa ania zintegrowany z elementami graficznymi Zastosowanie CAB 920 to najnowocze niejsze osi gni cie legendarnego systemu CAB produkcji Schenck. Dzi ki po aczeniu przebogatych w a ciwo ci oprzyrz dowania i dost pnych funkcji oraz niedo cignionej prostoty CAB920 kreuje nowe standardy wywa ania dla ka dego zastosowania. Mo na w atwy sposób znacz co poprawi wyniki wywa ania bez wzgl du na to czy wykonywane zadanie jest proste czy z o one. Funkcje Pomiar niewywa enia w jednej lub dwóch p aszczyznach, pomiar niewywa enia momentowego Funkcja porównania tolerancji Wskazanie warto ci niewywa enia liczbowe i na wektoromierzach Wskazanie biegunowe Wskazanie w komponentach rozproszonych równomiernie i nierównomiernie U rednianie warto ci pomiaru Prosta kompensacja, kompensacja wpustu, indeksacja Wywa anie wirników specyficznych Kalkulacja tolerancji wg ISO 1940 Przechowywanie procedur wywa ania dla konkretnych wirników w celu uproszczenia skomplikowanych sekewncji procedury W pe ni cyfrowe, wydajne przetwarzanie sygna u, doskona a czu o i dok adno Protokó niewywa enia w formacie PDF Zakres pr dko ci Od 100 do obr/min, opcjonalnie do obr/min. Zakres dostawy Uk ad pomiarowycab 920 z ekranem dotykowym umieszczony w obudowie do zamontowania w istniej cej szafie sterowniczej Modu pomiarowy MMD do pod czenia czujników drga i czujników odniesienia Interface do pod czenia przedniego portu USB Modu zasilaj cy. Zestaw kabli.

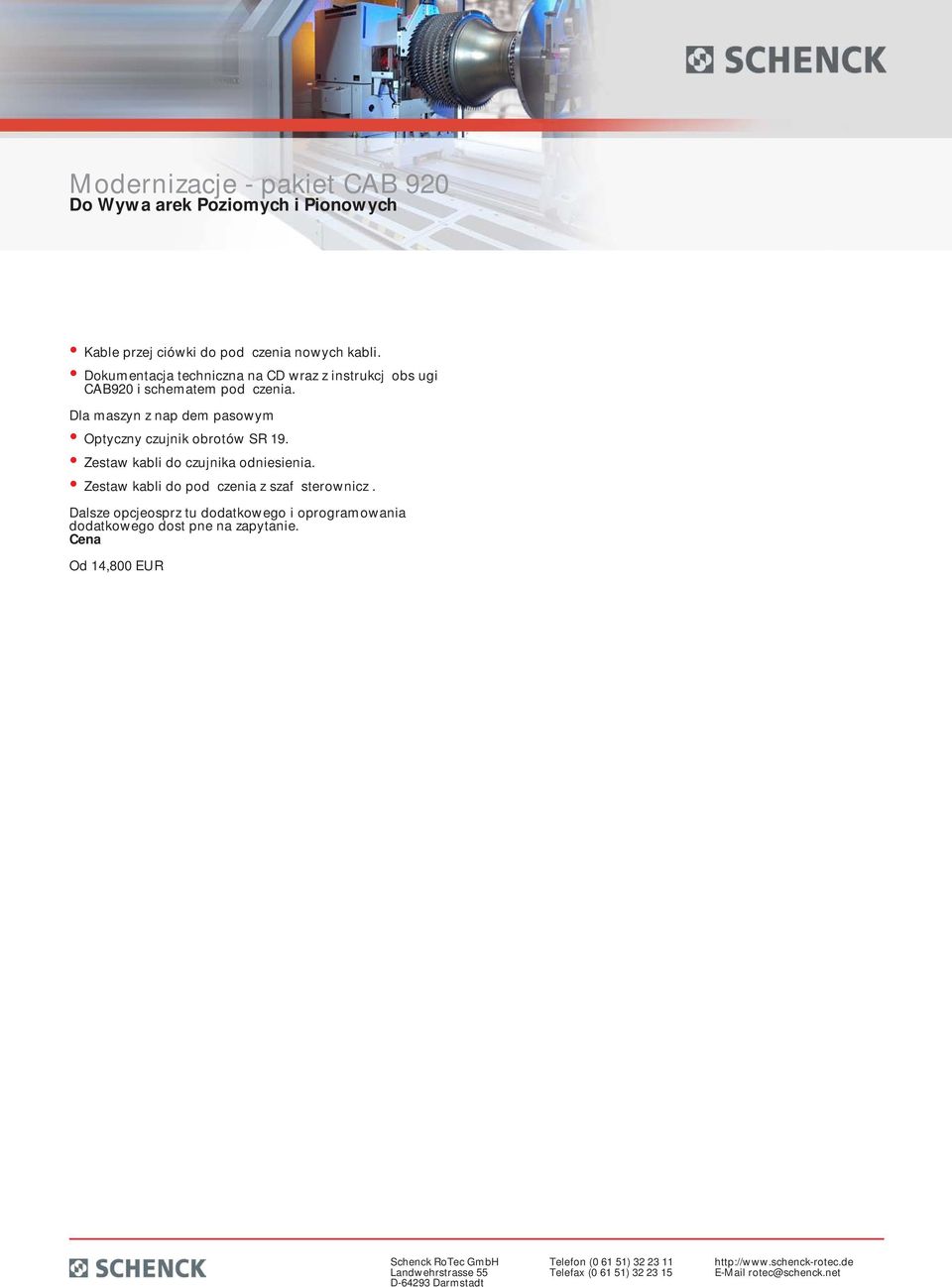

2 Kable przej ciówki do pod czenia nowych kabli. Dokumentacja techniczna na CD wraz z instrukcj obs ugi CAB920 i schematem pod czenia. Dla maszyn z nap dem pasowym Optyczny czujnik obrotów SR 19. Zestaw kabli do czujnika odniesienia. Zestaw kabli do pod czenia z szaf sterownicz. Dalsze opcjeosprz tu dodatkowego i oprogramowania dodatkowego dost pne na zapytanie. Cena Od 14,800 EUR

3 Przyjrzysta wizualizacja niewywa enia -numerycznie i wektorowo z kolorowym zaznaczeniem kiedy osi gni to tolerancje. CAB920 mo e wy wietla niewywa enie w 3 p aszczyznach w przypadku wywa ania wirników gi tkich- elastycznych

4 Technical data at a glance Application Basic system Universal for horizontal or vertical balancing machines, hard- or soft bearing Modular and service friendly design with measurement, analysis and display units. Data processing and calculation via integrated industrial PC with Schenck Computer Aided Balancing software * Vector and numeric display * Measure dynamic unbalance in 2 planes, the static unbalance and the couple unbalance * Automatic tolerance comparison * Display of polar or in equally / non-equally distributed components * Averaging of the measured values over time, rotor type related * Tolerance calculation according to ISO 1940 * Balancing protocol in PDF format * Conversion to other setup data * Single compensation, key compensation, index balancing * Drive control for automatic measuring cycle * Definition and storing of type-related balancing procedures for simplification of complex work sequences * Context-sensitive help function, automatic self-test * Monitoring measuring signals Display Input Measuring methods Active 15â TFT colour display with high luminosity Context dependent assignment of function keys, touchscreen Efficient, fully digital measured data processing for highest measurement accuracy Unbalance measuring range 1 : 2,000,000 Speed range Data storage 100 to 5,000 rpm, optional up to 100,000 rpm Dependent on the size of the storage medium, practically unlimited * USB for peripherals * Frontside USB for data export to storage media, etc. * Network interface for data backup, ethernet * Protocol printer * Marking measured values, averaging over runs * Angle indexing indicator * Extensive balancing software e.g. for drilling, milling, setting weights * Overlapping cycle * Rotor specific calibration * Alternating operation of 2 balancing machines with one measuring unit * Measured value recording and storage during startup * Vibration velocity measuring mode with single and double (2f) reference frequency

5 * Bode- and Nyquist-diagram * Additional measurement channels for runout measurement, etc. * Statistical software * Industry-specific solutions for ** the roller industry: Laser scanning, special report, 3-plane display, etc. ** Propshaft industry: up to 4 planes in parallel, permanent or rotor-specific calibration, compensation of reactive forces ** Aviation industry: Averaging over runs, weight distribution, nesting
