TE30. TE30 Tester liczników energii ianalizator jakości energii elektrycznej Testowanie całego systemu pomiarowego!

Transkrypt

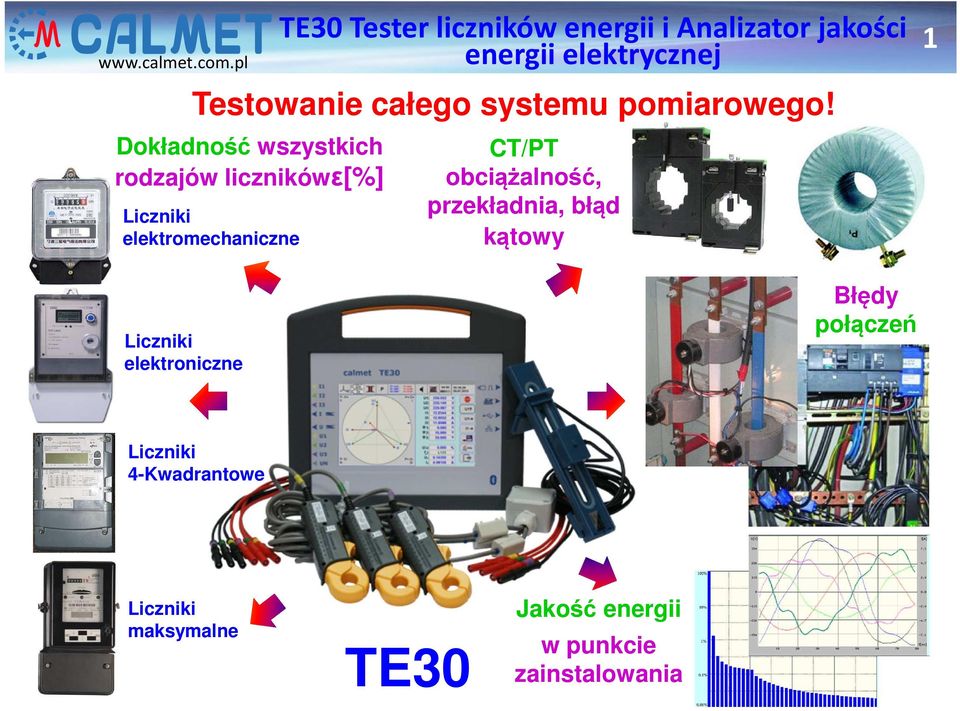

1 Testowanie całego systemu pomiarowego! Dokładność wszystkich rodzajów licznikówε[%] Liczniki elektromechaniczne CT/PT obciążalność, przekładnia, błąd kątowy 1 Liczniki elektroniczne Błędy połączeń Liczniki 4-Kwadrantowe Liczniki maksymalne TE30 Jakość energii w punkcie zainstalowania

2 2 Pomiar parametrów sieci i testowanie liczników energii z dokładnością 0,05% / 0,1% Zakres napięcia: 0,05 300V Zakres prądu: 0,001 12(100)(1000)(30/300/3000)A Testowanie liczników energii oraz przekładników prądu i napięcia (CT / PT) Rejestracja i Analiza Jakości Energii Wskaz wektorowy, oscyloskop, wykres słupkowy i trendu param. sieci trójfazowej Automatyczne rozpoznanie Stałej Licznika Automatyczne ustawianie warunków pomiaru (czas, liczba impulsów) Zasilanie z obwodu pomiarowego V AC oraz wewnętrznych, typowych (AA lub R6) akumulatorów z wbudowaną ładowarką Duży 7 kolorowy wyświetlacz z klawiaturą dotykową i program Calmet TE30 PC soft Odczyt danych i sterowanie zdalne przez USB, Ethernet, Bluetooth Rejestracja danych na wymienną kartę SD do 32GB Świadectwo kalibracji

3 Analizator TE30 wejścia, wyjścia, gniazda i podłączenia : Gniazdo cęgów prądowych 3 Wejście fotogłowicy Gniazdo pamięci SD Zaciski prądowe I1, I2, I3 Włącznik ON / OFF zasilania Złącze Mini USB Gniazdo Ethernet Bezpiecznik Zaciski napięciowe U1, U2, U3, Un Gniazdo zasilania Pojemnik na akumulatory Sondy wysokonapięciowe lub cęgi prądowe

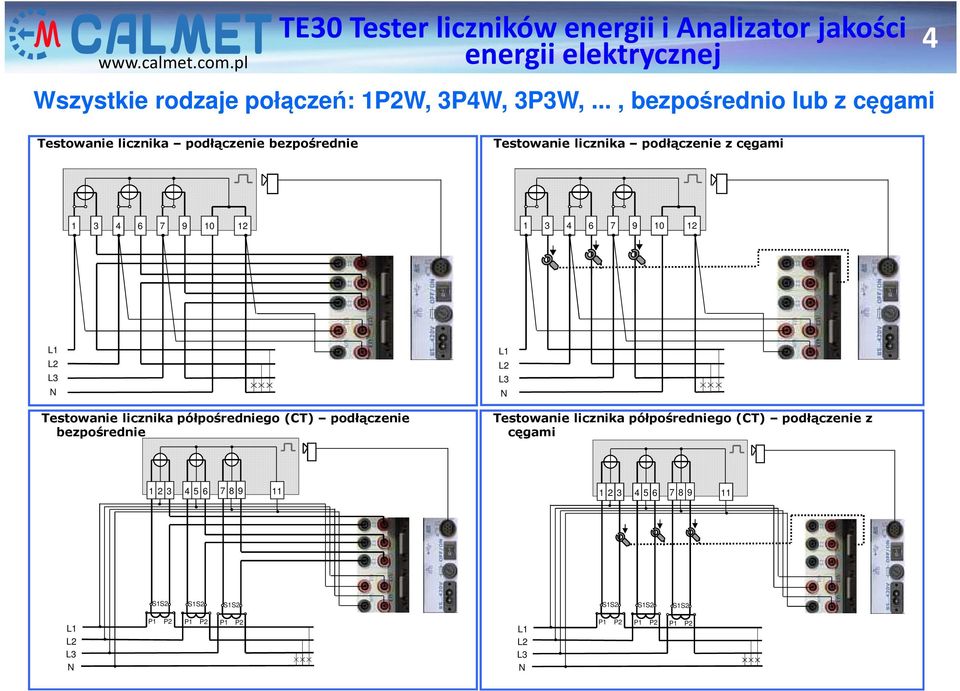

4 4 Wszystkie rodzaje połączeń: 1P2W, 3P4W, 3P3W,..., bezpośrednio lub z cęgami Testowanie licznika podłączenie bezpośrednie Testowanie licznika podłączenie z cęgami L1 L2 L3 N Testowanie licznika półpośredniego(ct) podłączenie bezpośrednie L1 L2 L3 N Testowanie licznika półpośredniego (CT) podłączenie z cęgami S1S2 S1S2 S1S2 S1S2 S1S2 S1S2 L1 L2 L3 N P1 P2 P1 P2 P1 P2 L1 L2 L3 N P1 P2 P1 P2 P1 P2

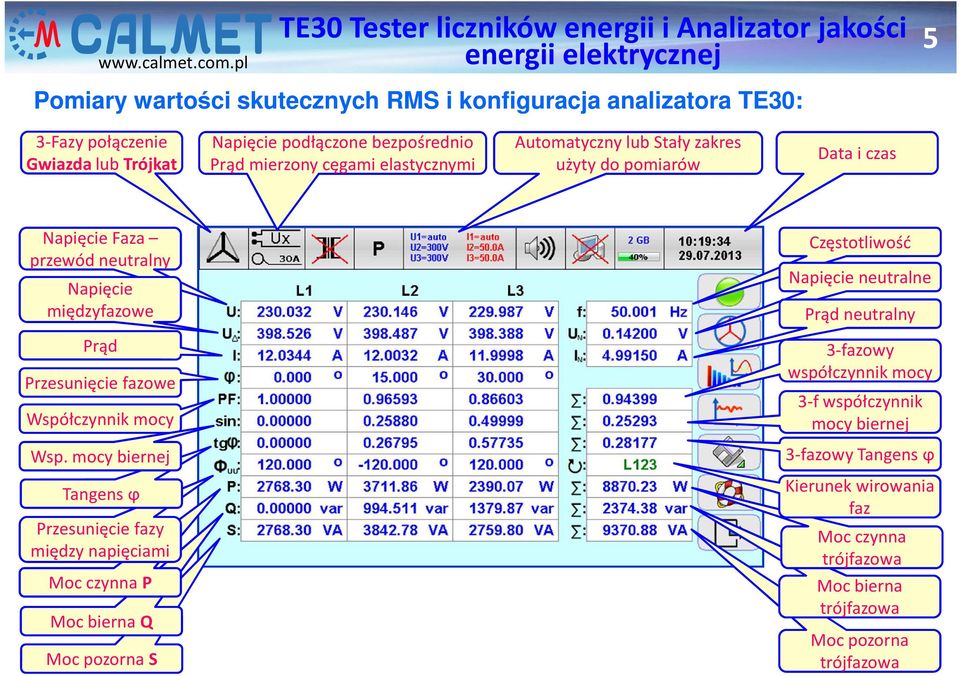

5 5 Pomiary wartości skutecznych RMS i konfiguracja analizatora TE30: 3-Fazy połączenie Gwiazda lub Trójkat Napięcie podłączone bezpośrednio Prąd mierzony cęgami elastycznymi Automatyczny lub Stały zakres użyty do pomiarów Data i czas Napięcie Faza przewód neutralny Napięcie międzyfazowe Częstotliwość Napięcie neutralne Prąd neutralny Prąd Przesunięcie fazowe Współczynnik mocy 3-fazowy współczynnik mocy 3-f współczynnik mocy biernej Wsp. mocy biernej 3-fazowy Tangens ϕ Tangens ϕ Przesunięcie fazy między napięciami Moc czynna P Moc bierna Q Moc pozorna S Kierunek wirowania faz Moc czynna trójfazowa Moc bierna trójfazowa Moc pozorna trójfazowa

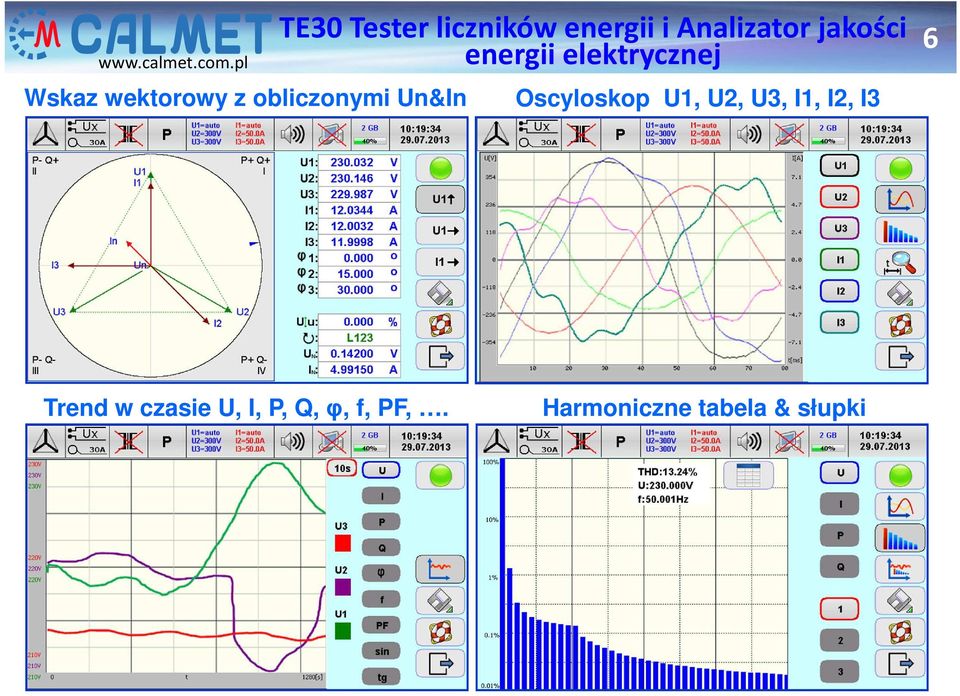

6 Wskaz wektorowy z obliczonymi Un&In Oscyloskop U1, U2, U3, I1, I2, I3 6 Trend w czasie U, I, P, Q, φ, f, PF,. Harmoniczne tabela & słupki

7 Tester liczników energii na obiekcie i w laboratorium 7 funkcja liczenia błędu licznika (błąd cząstkowy, błąd średni, odchylenie standardowe) bezpośrednio w procentach [%] metodą stałego czasu lub liczenia liczby impulsów, funkcja automatycznego identyfikowania stałej licznika, funkcja automatycznego ustalania czasu pomiaru lub liczby impulsów. Rezultaty testowania są prezentowane jako: TABLICA WYKRES

8 Testowanie liczydła licznika energii na obiekcie i w laboratorium: Funkcja pomiaru energii w ustalonym czasie dla sprawdzenia liczydła z wynikiem bezpośrednio w procentach [%], Funkcja pomiaru energii dla mocy: P, P+, P-, Q, Q+, Q-, S, 8 Testowanie liczników mocy maksymalnej Funkcja pomiaru energii dla pierwszej (podstawowej) harmonicznej mocy czynnej PH1 i biernej QH1 Zgodnie z nową normą: IEC /Ed.1 Static meters for reactive energy at fundamental frequency (classes 0,5 S, 1 S and 1) Funkcja pomiaru mocy maksymalnej do testowania liczników mocy maksymalnej,

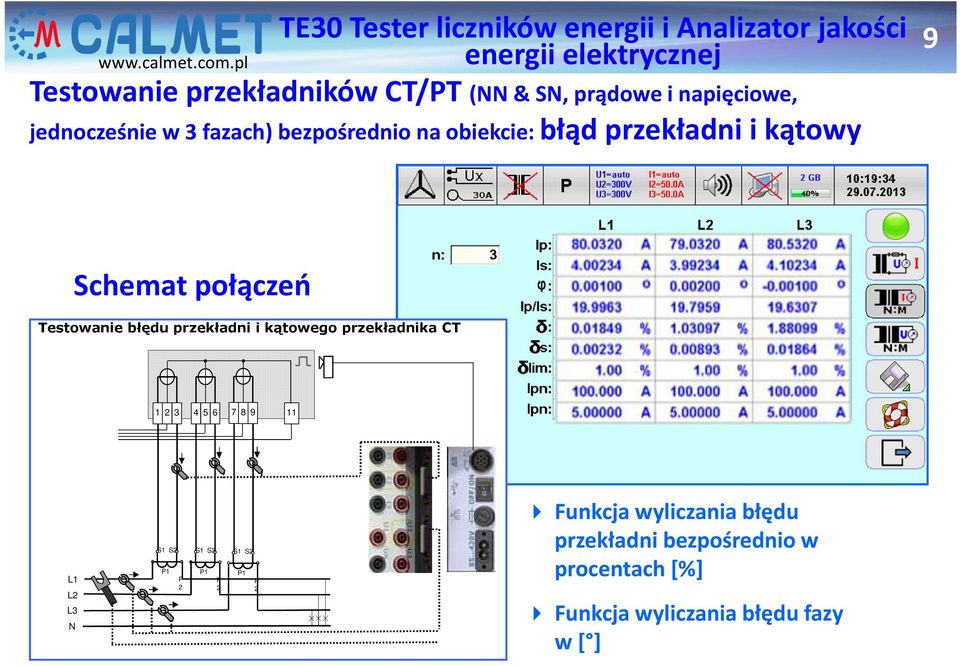

9 Testowanie przekładników CT/PT (NN& SN, prądowe i napięciowe, jednocześnie w 3 fazach) bezpośrednio na obiekcie: błąd przekładni i kątowy 9 Schemat połączeń Testowanie błędu przekładni i kątowego przekładnika CT L1 L2 L3 N S1 S2 P1 P 2 S1 S2 P1 P 2 S1 S2 P1 P 2 Funkcja wyliczania błędu przekładni bezpośrednio w procentach [%] Funkcja wyliczania błędu fazy w [ ]

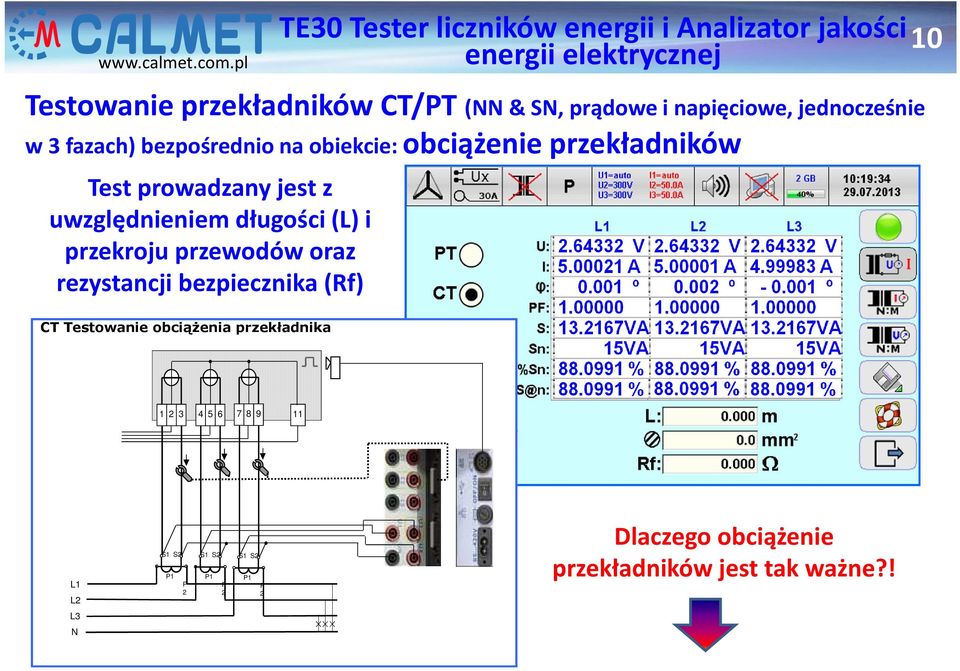

10 10 Testowanie przekładników CT/PT (NN & SN, prądowe i napięciowe, jednocześnie w 3 fazach) bezpośrednio na obiekcie: obciążenie przekładników Test prowadzany jest z uwzględnieniem długości (L) i przekroju przewodów oraz rezystancji bezpiecznika (Rf) CT Testowanie obciążenia przekładnika L1 L2 S1 S2 P1 P 2 S1 S2 P1 P 2 S1 S2 P1 P 2 Dlaczego obciążenie przekładników jest tak ważne?! L3 N

11 11 Testowanie przekładnika prądowego CT: test obciążenia δ błąd przekładni[%] 25% Granice błędu 100% CT przekładnik prądowy pracuje z dokładnością znamionową tylko dla obciążenia pomiędzy 25% - 100% obciążenia znamionowego. W przypadku za długich, lub za cieńkich przewodów lub zbyt małego obciążenia, wynik - prąd wtórny może być poza granicą dokładności. [%] obciążenia przekładnika w stosunku do Sn Ip Sn=5VA Is Zakres normalnej pracy Przewody łączące L=10m Przykład (strata mocy na przewodach): Us1 Us2 2 mm 0,0175 Ω 2 10m ρcu l R m P = = = 0,35Ω 2 S 1mm Przekładnik prądowy 2 2 P = I2 RP = 5 A 0,35Ω = 8, 75VA

12 Funkcja rejestratora i analizatora parametrów jakości energii 12 Pomiar parametrów jakości energii zgodnie z IEC klasaa z wizualizacją wyników pomiarów w czasie rzeczywistym Analiza wyników pomiaru na zgodność z EN50160 lub indywidualnymi wymaganiami użytkownika. Rejestracja parametrów jakości energii w pamięci SD Flash 4-32GB, co daje około (8 64)x10 6 zestawów parametrów lubdługi czas rejestracji parametrów jakości energii

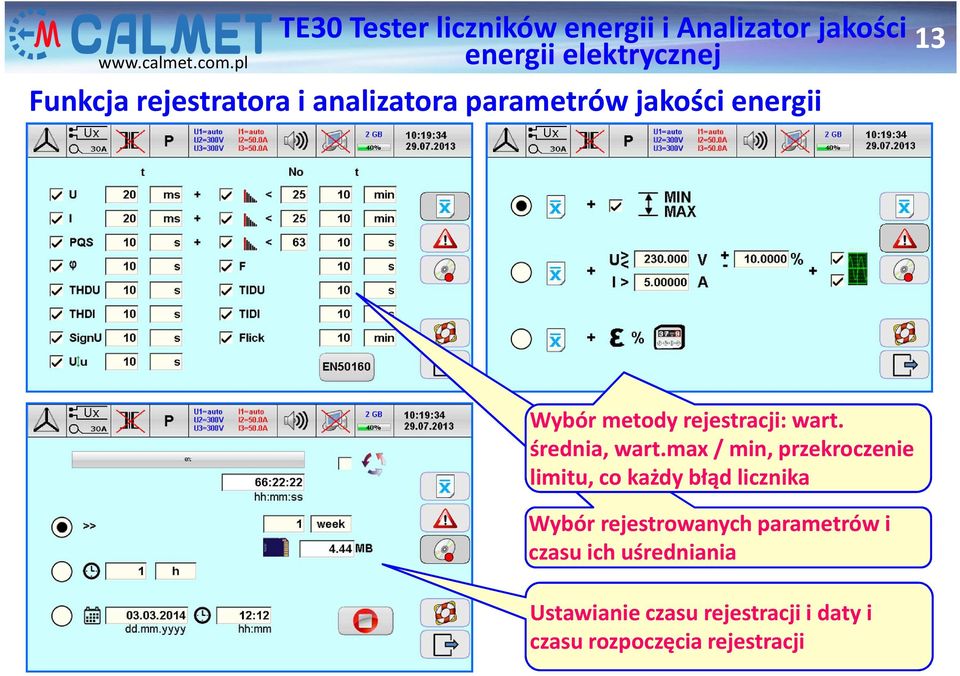

13 Funkcja rejestratora i analizatora parametrów jakości energii 13 Wybór metody rejestracji: wart. średnia, wart.max/ min, przekroczenie limitu, co każdy błąd licznika Wybór rejestrowanych parametrów i czasu ich uśredniania Ustawianie czasu rejestracji i daty i czasu rozpoczęcia rejestracji

14 14 Standardowe wyposażenie analizatora TE30: - Analizator TE30 klasy 0.05 lub 0.1; - Przewód zasilający; - Bezpiecznik T250mA@230V lub T500mA@110V (2 szt.); - Karta pamięci SD (8GB); - Instrukcja obsługi analizatora; - Karta gwarancyjna; - Świadectwo wzorcowania producenta;

15 Program CalmetTE30 PC Soft z instrukcją obsługi(dla Windows XP i wyższych wersji) oraz przewód USB mini / USB A do połączenia z komputerem, AD100EXT do zasilaniate30 z obwodu pomiarowego, Opcjonalnie do analizatora TE30 można zamówić: 15 EA30 zestaw bezpiecznych przewodów pomiarowych (10szt.) do napięć i prądów, AKD100 dodatkowe akcesoria (końcówki, krokodylki, widełki, wtyczki bananowe- 42szt.) do przewodów bezpiecznych,

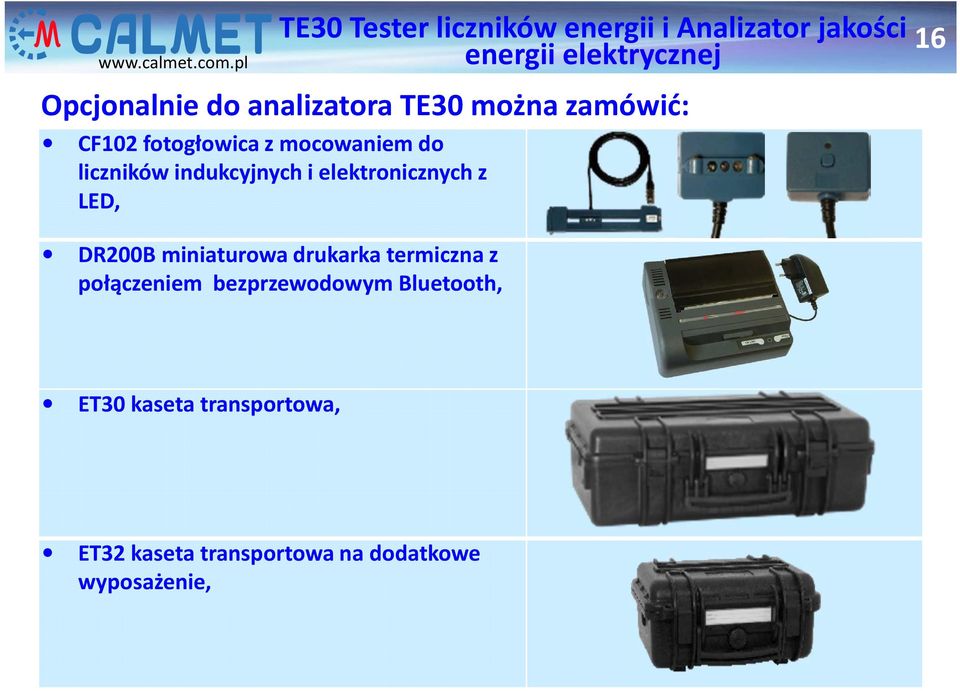

16 16 Opcjonalnie do analizatora TE30 można zamówić: CF102 fotogłowicaz mocowaniem do licznikówindukcyjnych i elektronicznych z LED, DR200B miniaturowa drukarka termiczna z połączeniem bezprzewodowym Bluetooth, ET30 kaseta transportowa, ET32 kaseta transportowa na dodatkowe wyposażenie,

17 CT10AC elektronicznie skompensowane cęgi prądowe 10A (1 komplet - 3szt.), Opcjonalnie do analizatora TE30 można zamówić: 17 CT100AC elektronicznie skompensowane cęgi prądowe 100A (1komplet 3 szt.), CT1000AC elektronicznie skompensowane cęgi prądowe 1000A (1 komplet 3szt.), FCT3000AC elektronicznie skompensowane elastyczne cęgi prądowe z zakresami 30/300/3000A (1 komplet 3szt.),

18 Opcjonalnie do analizatora TE30 można zamówić: AmpLiteWire2000A cęgiprądowe pierwotne (do 40kV) do 2000A dlasieci NNiSN(1szt.), 18 VoltLiteWire40kV pierwotne sondy napięciowe do 40kV (1szt.), AkumulatorkiNiMH AA R6 1.2V 2700mAh (5szt.), TE30 typowy zestaw pomiarowy 01 (TE30+ET30+CT100AC+ +CF102+EA30+AKD100).

19 Analizator TE30 gotowy do pracy 19 Kontakt: Calmet Sp. z o.o., Kukułcza 18, Zielona Góra, Polska mail@calmet.com.pl Tel.: Fax:
