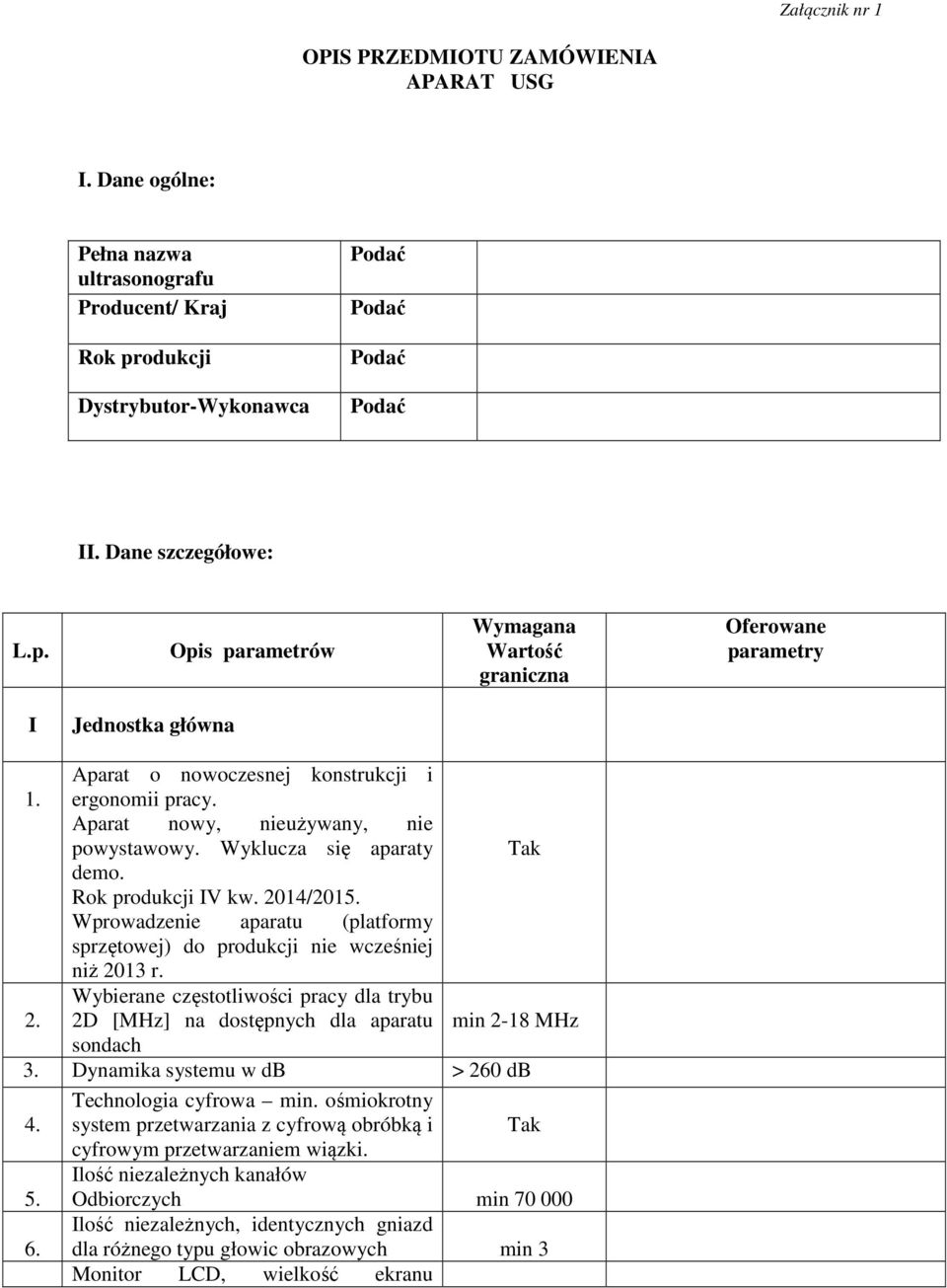

1 Załącznik nr 1 OPIS PRZEDMIOTU ZAMÓWIENIA APARAT USG I. Dane ogólne: Pełna nazwa ultrasonografu Producent/ Kraj Rok produkcji Dystrybutor-Wykonawca II. Dane szczegółowe: L.p. Opis parametrów Wymagana Wartość graniczna Oferowane parametry I Jednostka główna Aparat o nowoczesnej konstrukcji i ergonomii pracy. Aparat nowy, nieużywany, nie powystawowy. Wyklucza się aparaty demo. Rok produkcji IV kw. 2014/201 Wprowadzenie aparatu (platformy sprzętowej) do produkcji nie wcześniej niż 2013 r. Wybierane częstotliwości pracy dla trybu 2D [MHz] na dostępnych dla aparatu min 2-18 MHz sondach Dynamika systemu w db > 260 db Technologia cyfrowa min. ośmiokrotny system przetwarzania z cyfrową obróbką i cyfrowym przetwarzaniem wiązki. Ilość niezależnych kanałów Odbiorczych min Ilość niezależnych, identycznych gniazd dla różnego typu głowic obrazowych min 3 Monitor LCD, wielkość ekranu

2 2 7. (przekątna) [cal]. Możliwość regulacji min 19 położenia monitora LCD: prawo/lewo, przód/tył, góra/dół. 8. Rozdzielczość monitora LCD min 1280x Rzeczywista wielkość wyświetlanego obrazu USG powyżej 50% wielkości monitora. Chowana pod pulpit klawiatura alfanumeryczna z przyciskami funkcyjnymi. Przyciski funkcyjne z możliwością programowania różnych funkcji pomiarowych i obrazowych w zależności od rodzaju badania Regulacja wysokości panelu sterowania min. 20 cm Waga aparatu max. 80 kg Możliwość nagrywania i odtwarzania dynamicznego obrazów (tzw. Cine loop) min obrazów. Zintegrowany z aparatem system archiwizacji obrazów. System archiwizacji z możliwością zapisu w formatach co najmniej JPEG, AVI, DICOM. Eksportowanie na nośniki przenośne DVD/CD Eksportowanie na nośniki przenośne Pen- Drive Eksportowanie na nośniki przenośne HDD Napęd CD/DVD wbudowany w aparat Wewnętrzny dysk twardy HDD Ustawienia wstępne użytkownika (presety) dla aplikacji i głowic TAK Wideoprinter cyfrowy czarno-biały 2 2 Możliwość wydrukowania bezpośrednio z aparatu raportu z badań z opisem i zdjęciami 2 Porty USB 0 lub 0 wbudowane w aparat (do archiwizacji na pamięci typu Pen-Drive) min. 2 porty USB 26. Wbudowane w aparat wyjście cyfrowe DVI i S-VHS 27. Wbudowane w aparat wyjście Ethernet 10/100 Mbps lub więcej

3 3 28. Możliwość rozbudowy o moduł Dicom 0 (min. funkcje send i worklist) II Tryb 2D (B-mode) Maksymalna głębokość penetracji od czoła głowicy [cm] min. 34 cm Suwaki wzmocnienia strefowego min. 8 suwaków Zakres bezstratnego powiększania obrazu zamrożonego, a także obrazu z pamięci CINE podać wartość powiększenia min. 18 Porównywanie min. 8 ruchomych obrazów 2D tego samego pacjenta Dynamiczne ogniskowanie nadawania min. 4 stref Maksymalna szybkość odświeżania 6. obrazu w trybie B-Mode min. 400 obr/sek 7. Automatyczna optymalizacja parametrów obrazu 2D, PWD przy pomocy jednego przycisku (2D wzmocnienie, PWD skala, linia bazowa Oprogramowanie zwiększające 8. dokładność, eliminujące szumy i cienie obrazu wymienić 9. Obrazowanie harmoniczne na wszystkich zaoferowanych głowicach 10. Wykorzystanie techniki inwersji pulsu typ Inversia fazy 1 brazowanie trapezowe 1 Obrazowanie rombowe 1 Obrazowanie typu Compound Imaging lub równoważne Zastosowanie technologii obrazowania 1 nakładanego przestrzennego, wielokierunkowego w trakcie nadawania i odbioru 1 Tryb Duplex (2D + PWD) Technologia przetwarzania sygnału oparta 16. na RAW DATA pozwalająca po zamrożeniu obrazu na zmianę min. wzmocnienia, dynamiki. 17. Tryb M 18. Tryb anatomiczny M mode z możliwością zmiany położenia i kąta linii na zamrożonych obrazach. 19 Tryb Dopplera Ciągłego (CWD) z rejestrowaną prędkością min. 18 m/sek dla zerowego kąta 20 Kolorowy i spektralny Doppler tkankowy Tryb spektralny Doppler Pulsacyjny III (PWD) z HPRF min. 3

4 4 częstotliwości dla każdej głowicy Zakres prędkości Doppler Pulsacyjny (PWD) min. 14 m/sek przy zerowym kącie wielkość bramki Dopplerowskiej [mm] min mm Regulacja uchylności wiązki dopplerowskiej min. +/- 25 stopni Możliwość przesunięcia linii bazowej Dopplera spektralnego na zamrożonym obrazie Korekcja kąta bramki dopplerowskiejpodać w stopniach min. +/- 60 stopni 6. Technologia optymalizująca zapis spektrum w czasie rzeczywiste 7. Automatyczny obrys spektrum na obrazie rzeczywistym i zamrożonym dla trybu Dopplera 8. Zakres prędkości Doppler Pulsacyjny (PWD) w trybie TRIPLEX min. 12 m/sek przy zerowym kącie. IV Tryb Doppler Kolorowy (CD-CFM) Min. 3 częstotliwości dla każdej głowicy Prędkość odświeżania dla CD min. 300 klatek/sek Regulacja uchylności pola Dopplera Kolorowego min. +/- 25 stopni Regulacja ilość map kolorów podać ilość Optymalizacja zapisów CD w zależności od badanego miejsca anatomicznego (ustawienie skali, linii bazowej, częstotliwości pracy). V Tryb angiologiczny (Doppler mocy) VI Oprogramowanie pomiarowe wraz z pakietem obliczeniowym. Oprogramowanie aplikacyjne z pakietem oprogramowania pomiarowego do badań ogólnych: brzuszne, tarczycy, sutka, małych narządów, mięśniowoszkieletowych, naczyniowych, ortopedycznych, urologicznych, innych wymienić obsługę jakich badań umożliwia aparat Liczba par kursorów pomiarowych min. 10 Automatyczny obrys spektrum Dopplera w czasie rzeczywistym oraz na obrazie zamrożonym wraz z pakietem oprogramowania obliczeniowego. Pakiet do automatycznego wyznaczania Intima Media Thicknes min. na odcinku 2

5 5 cm VII Głowica liniowa wieloczęstotliwościowa do badań naczyniowych Wybieranie częstotliwości pracy przetwornika [MHz] zakres min Liczba elementów min. 120 Wymienić częstotliwości pracy dla poszczególnych trybów pracy [MHz] podać tryby pracy oraz ich częstotliwości. Szerokość czoła głowicy szerokości mm Praca w trybie II harmonicznej Regulacja uchylności pola Dopplera 6. Kolorowego min. +/- 25 stopni VIII Głowica convex wieloczęstotliwościowa do badań ogólno diagnostycznych. Wybierane częstotliwości pracy przetwornika [MHz] min. 2-6 Liczba elementów min. 120 Wymienić częstotliwości pracy dla B/PWD/CD min. po 3 częstotliwości pracy Kąt pola skanowania (widzenia) min. 70 stopni Praca w trybie II harmonicznej Sonda kardiologiczna sektorowa IX Szerokopasmowa zakres częstotliwości min 0-4,0 MHz Liczba elementów min. 90 Możliwość rozbudowy systemu X dostępne na dzień składania ofert. Nowej generacji obrazowanie harmoniczne zwiększające rozdzielczość i penetrację. Używające min. 3 częstotliwości do uzyskania obrazu. Moduł Elastografii obliczający i wyświetlający sztywność względną tkanki w czasie rzeczywistym na obrazie z głowicy liniowej wymienić min. 2 głowice na których istnieje taka możliwość. Wskaźnik prawidłowej siły ucisku w trybie elastografii wyświetlany na ekranie.

6 6 Możliwość wykonywania obliczeń odległości i powierzchni oraz oprogramowanie umożliwiające porównywanie elastyczności min. 2 miejsc. Obrazowanie panoramiczne z możliwością wykonywania pomiarów min. 150 cm Tryb dopplera kolorowego o wysokiej 6. czułości i rozdzielczość w obrazowaniu małych przepływów. 7. Głowica liniowa do badań powierzchniowych i ortopedycznych. Wybierane częstotliwości pracy w trybie 2D min MHz. Liczba elementów tej głowicy min. 192, FOV szerokości 40 mm +/- 4 mm. Możliwość pracy z oprogramowaniem do elastografii. /NIE XI Gwarancja i serwis Gwarancja na cały system (aparat, głowice, printer) min. 24 miesiące. Instalacja aparatu przez autoryzowany serwis producenta. Autoryzowany serwis gwarancyjny i dostępny autoryzowany serwis pogwarancyjny. Czas reakcji na zgłoszenie awarii w okresie gwarancji max. do 48 godzin (dotyczy dni roboczych). Szkolenie personelu medycznego w zakresie eksploatacji i obsługi aparatu w miejscu instalacji Certyfikat CE na aparat i głowice (dokumenty załączyć) Autoryzacja producenta na sprzedaż zaoferowanego aparatu USG i serwis na terenie Polski (dokumenty załączyć). Instrukcja obsługi aparatu USG w języku polskim (dostarczyć razem z aparatem). Aktualizacja oprogramowania w cenie aparatu bez zmian hardware. Data. podpis Wykonawcy
