1 Piotr Kazanowski Solution Sales Specialist System Storage IBM Systems and Technology Group Funkcjonalne i łatwe w obsłudze pamięci masowe IBM Storwize V7000 & Storwize V3700

2 Agenda: 1. Wyzwania w Mądrzejszym Świecie a innowacje IBM. 2. Dobry sprzęt to podstawa. 3. Być unikalnym znaczy wygrywać! 4. Pytania

3 Wyzwania w Mądrzejszym Świecie a innowacje IBM W dynamicznie ewoluującym świecie, IT musi sprostać rosnącym wyzwaniom, jakie stawia przed nim biznes miliona serwerów na całym świecie 22 Miliardy urządzeń mobilnych do 2020 roku W 10 lat ilość serwerów wzrosła 2X, ilośc maszyn wirtualnych wzrosła o 42% Ilość danych cyfrowych wzrosła od 2011 roku o 48%. W 2015 roku będzie ich już 8ZB. Od roku 2000 ilość zagrożeń bezpieczeństwa wzrosła ośmiokrotnie Centra danych podwoiły zużycie energii w ostatnich 5 latach IT musi odpowiedzieć na potrzeby związanie z nowymi usługami dla organizacji... Obciążenia systemów związane z analityką zwiększają się o 13% rocznie, wydatki na moc obliczeniową rosną 3 krotnie Obciążenia związane z narzędziami pracy grupowej rosną o 10% rocznie przy wzroście budżetu IT o 1 5 %

4 Wyzwania w Mądrzejszym Świecie a innowacje IBM Wyzwania rodzą bezpośrednie implikacje dla szefów IT i biznesu finansowe i techniczne. Eksplozja danych Jak określić trendy, przewidzieć ich efekty i przedsięwziąć odpowiednie kroki wcześniej? Nieelastyczne infrastruktury IT Jak zarządzać systemami IT i by sprostać szybko zmieniającym się wymogom biznesu? Rosnące skomplikowanie IT Jak utrzymać w ryzach stopień skomplikowania i koszty systemów wydając jak naj mniej na nowe usługi? 4

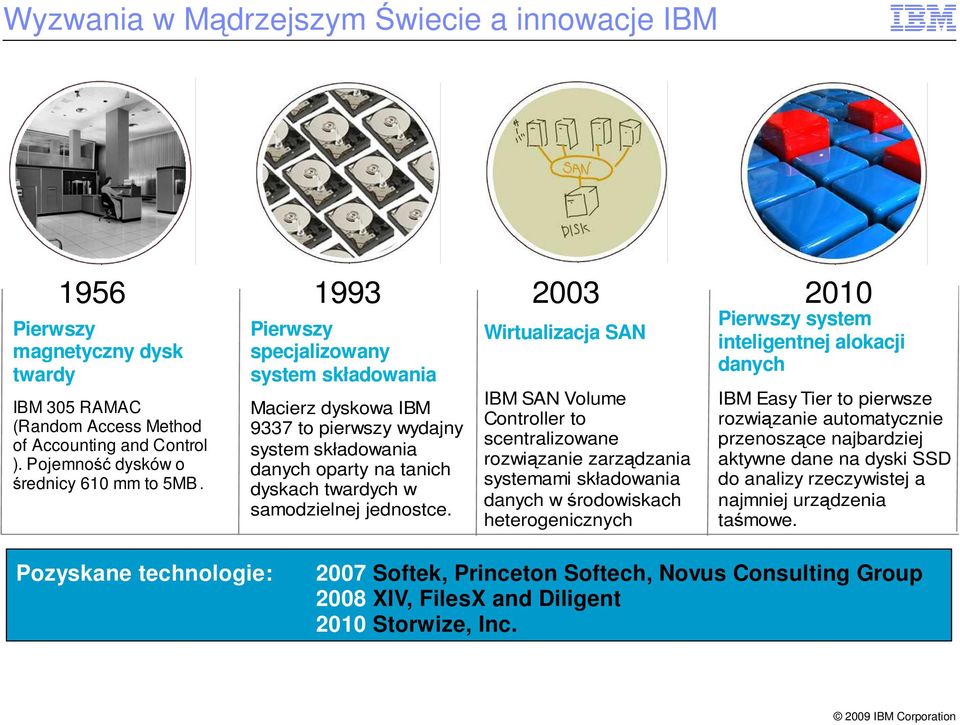

5 Wyzwania w Mądrzejszym Świecie a innowacje IBM Pierwszy magnetyczny dysk twardy IBM 305 RAMAC (Random Access Method of Accounting and Control ). Pojemność dysków o średnicy 610 mm to 5MB. Pierwszy specjalizowany system składowania Macierz dyskowa IBM 9337 to pierwszy wydajny system składowania danych oparty na tanich dyskach twardych w samodzielnej jednostce. Wirtualizacja SAN IBM SAN Volume Controller to scentralizowane rozwiązanie zarządzania systemami składowania danych w środowiskach heterogenicznych Pierwszy system inteligentnej alokacji danych IBM Easy Tier to pierwsze rozwiązanie automatycznie przenoszące najbardziej aktywne dane na dyski SSD do analizy rzeczywistej a najmniej urządzenia taśmowe. Pozyskane technologie: 2007 Softek, Princeton Softech, Novus Consulting Group 2008 XIV, FilesX and Diligent 2010 Storwize, Inc.

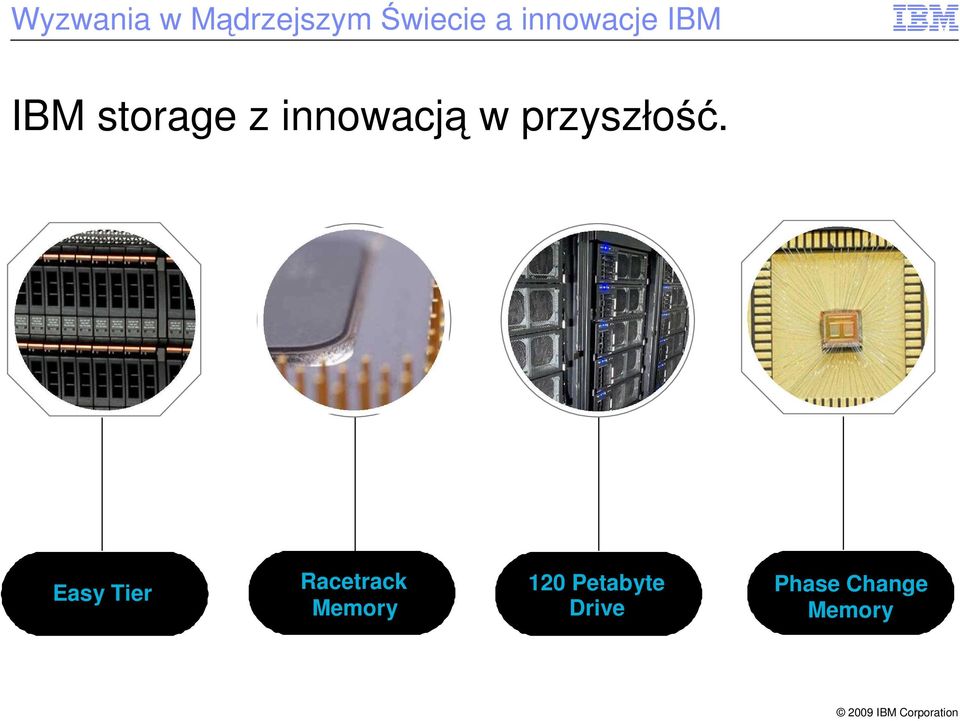

6 Wyzwania w Mądrzejszym Świecie a innowacje IBM IBM storage z innowacją w przyszłość. Easy Tier Racetrack Memory 120 Petabyte Drive Phase Change Memory

7 Wyzwania w Mądrzejszym Świecie a innowacje IBM Najlepsze praktyki dla zapewnienia efektywnosci pamięci masowych Przechowuj na mniejszej powierzchni Umieść dane we właściwym miejscu Przechowuj więcej używając obecnych zasobów

8 Dobry sprzęt to podstawa. Rodzina systemów składowania danych oraz wirtualizacji systemów dyskowych: To samo oprogramowanie bazowe dla wszystkich systemów Ten sam zestaw funkcji (licencjonowane oddzielnie) Taki sam przejrzysty interfejs użytkownika Ten sam interfejs tekstowy SAN Volume Controller Storwize V7000 Storwize V7000 Unified Flex System V7000 Storwize V3700

9 IBM xiv IBM XIV GUI IBM DS 8xxx Series IBM San Volume Controller Dobry sprzęt to podstawa. Wirtualizacja IBM Storwize EasyTier / RAID

10 Dobry sprzęt to podstawa. IBM Storwize V3700

11 Dobry sprzęt to podstawa. 11 Obudowy 2U zawierają do dwunastu LFF (3.5 ) lub dwudziestu czterech SFF (2.5 ) dysków Kontrolery: podwójne active-active w obudowie wraz z dyskami 8GB Cache (4GB na kontroler) w standardzie; opcjonalnie rozbudowa do 16GB Porty Front-End 1Gb iscsi standardowo oraz opcjonalne 8Gb FC lub 10Gb iscsi/fcoe lub SAS* Półki dyskowe: Do czterech półek dyskowych podłączonych do półki kontrolerów Maksymalnie 120 dysków SFF lub 60 LFF Możliwość mieszania typów dysków w tej samej obudowie Dodatkowe półki dyskowe pracują w trybie active-active Poziomy RAID 0, 1, 5, 6, and 10 Redundantne, wymienialne na gorąco podzespoły (kontrolery, dyski, zasilacze, itd.) Zasilanie 110 do 240 V Opcjonalne Oprogramowanie*: Easy Tier, Remote Mirroring, 64+ FlashCopy, Turbo Performance *Planned to announce 1H2013 (IBM Plans are subject to change without notice)

12 Dobry sprzęt to podstawa. FlashCopy więcej niż 64 Easy Tier automatyczny tiering na dyski SSD Turbo performance zwiększenie wydajności kontrolerów SAS podłączanie serwerów poprzez porty 1 i 2 kontrolerów Single Controller Remote Copy Do innego V3700 i innych macierzy z rodziny Storwize Replikacja przez połączenia Fibre Channel lub IP

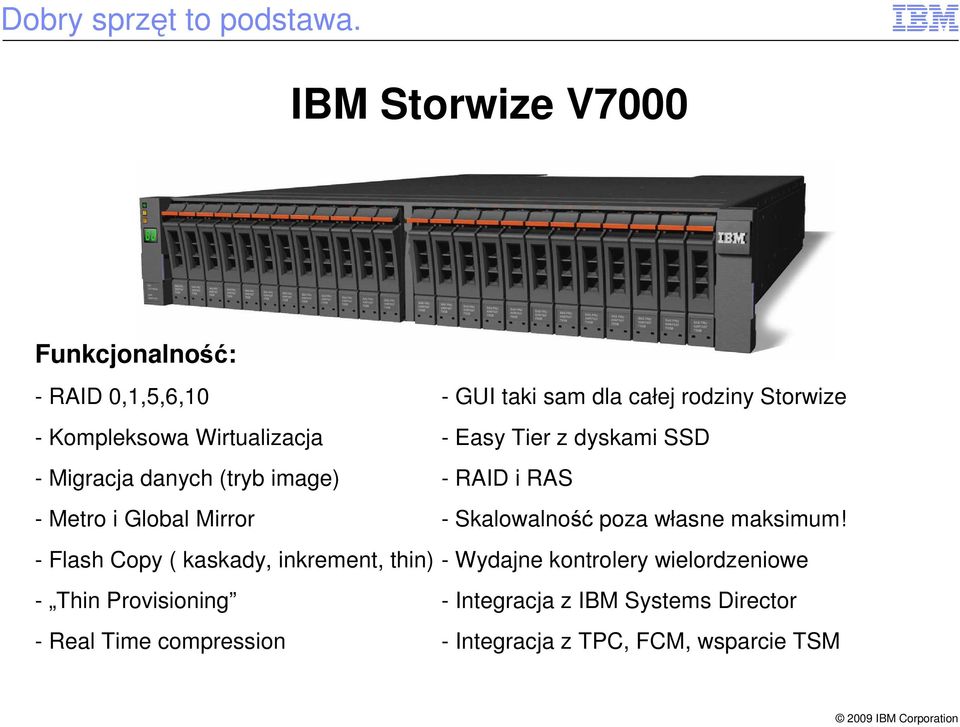

13 Dobry sprzęt to podstawa. IBM Storwize V7000 Funkcjonalność: - RAID 0,1,5,6,10 - GUI taki sam dla całej rodziny Storwize - Kompleksowa Wirtualizacja - Easy Tier z dyskami SSD - Migracja danych (tryb image) - RAID i RAS - Metro i Global Mirror - Skalowalność poza własne maksimum! - Flash Copy ( kaskady, inkrement, thin) - Wydajne kontrolery wielordzeniowe - Thin Provisioning - Integracja z IBM Systems Director - Real Time compression - Integracja z TPC, FCM, wsparcie TSM

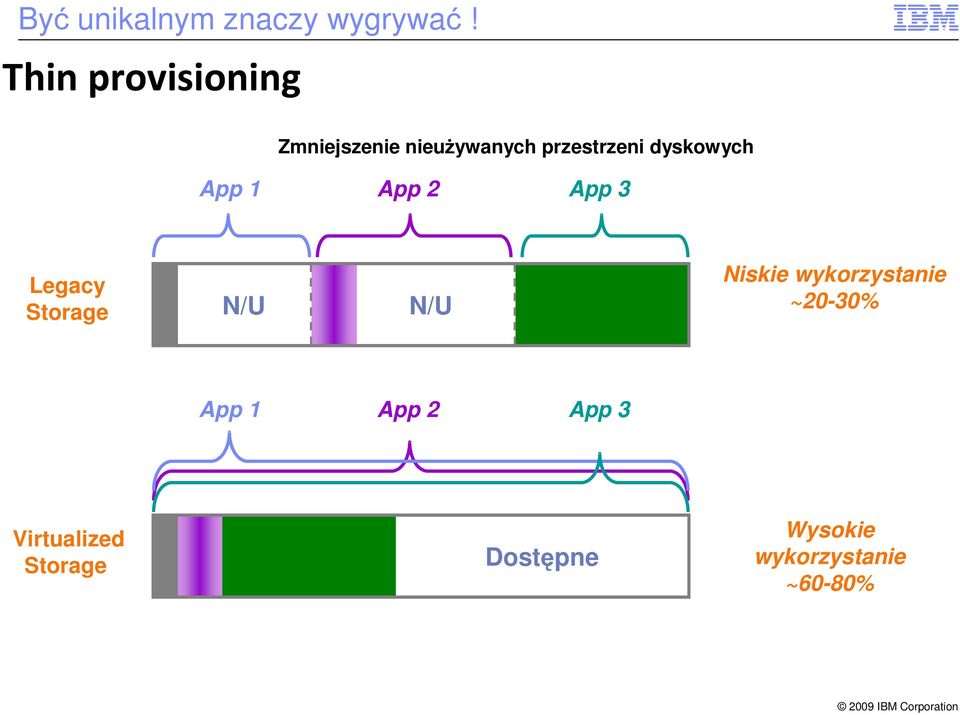

14 Być unikalnym znaczy wygrywać! Thin provisioning Zmniejszenie nieużywanych przestrzeni dyskowych App 1 App 2 App 3 Legacy Storage N/U N/U Niskie wykorzystanie ~20-30% App 1 App 2 App 3 Virtualized Storage Dostępne Wysokie wykorzystanie ~60-80%

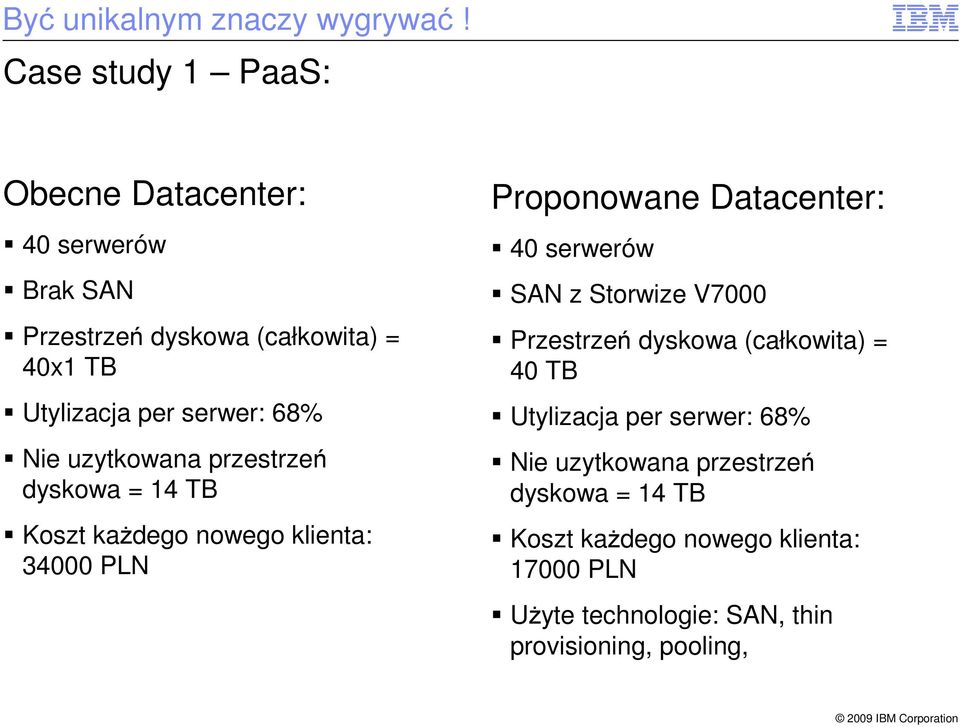

15 Być unikalnym znaczy wygrywać! Case study 1 PaaS: Obecne Datacenter: 40 serwerów Brak SAN Przestrzeń dyskowa (całkowita) = 40x1 TB Utylizacja per serwer: 68% Nie uzytkowana przestrzeń dyskowa = 14 TB Koszt każdego nowego klienta: PLN Proponowane Datacenter: 40 serwerów SAN z Storwize V7000 Przestrzeń dyskowa (całkowita) = 40 TB Utylizacja per serwer: 68% Nie uzytkowana przestrzeń dyskowa = 14 TB Koszt każdego nowego klienta: PLN Użyte technologie: SAN, thin provisioning, pooling,

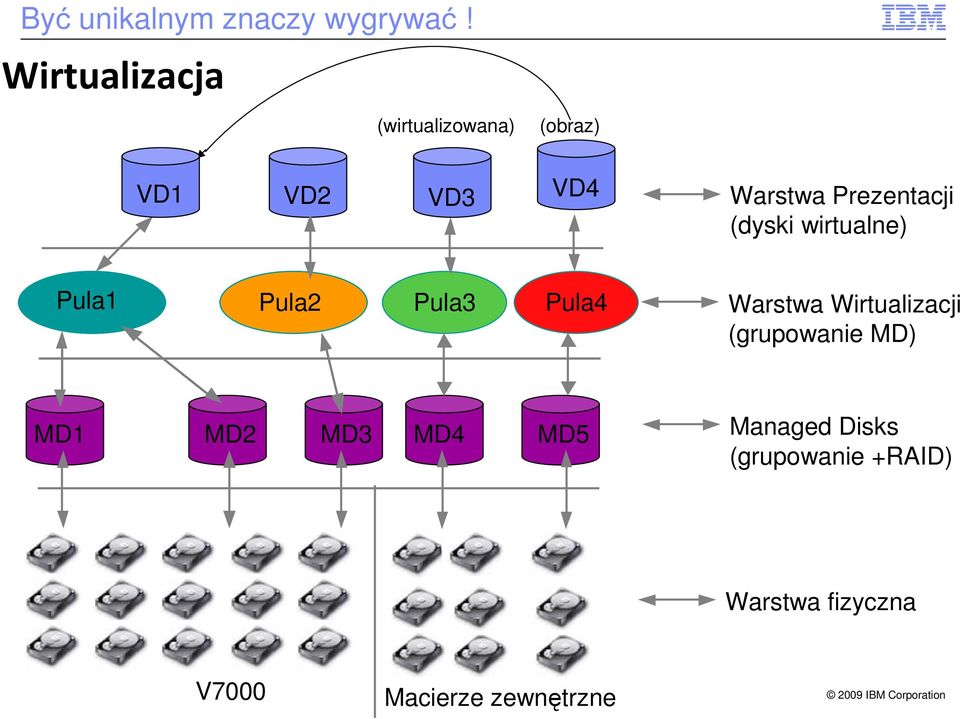

16 Być unikalnym znaczy wygrywać! Wirtualizacja (wirtualizowana) (obraz) VD1 VD2 VD3 VD4 Warstwa Prezentacji (dyski wirtualne) Pula1 Pula2 Pula3 Pula4 Warstwa Wirtualizacji (grupowanie MD) MD1 MD2 MD3 MD4 MD5 Managed Disks (grupowanie +RAID) Warstwa fizyczna V7000 Macierze zewnętrzne

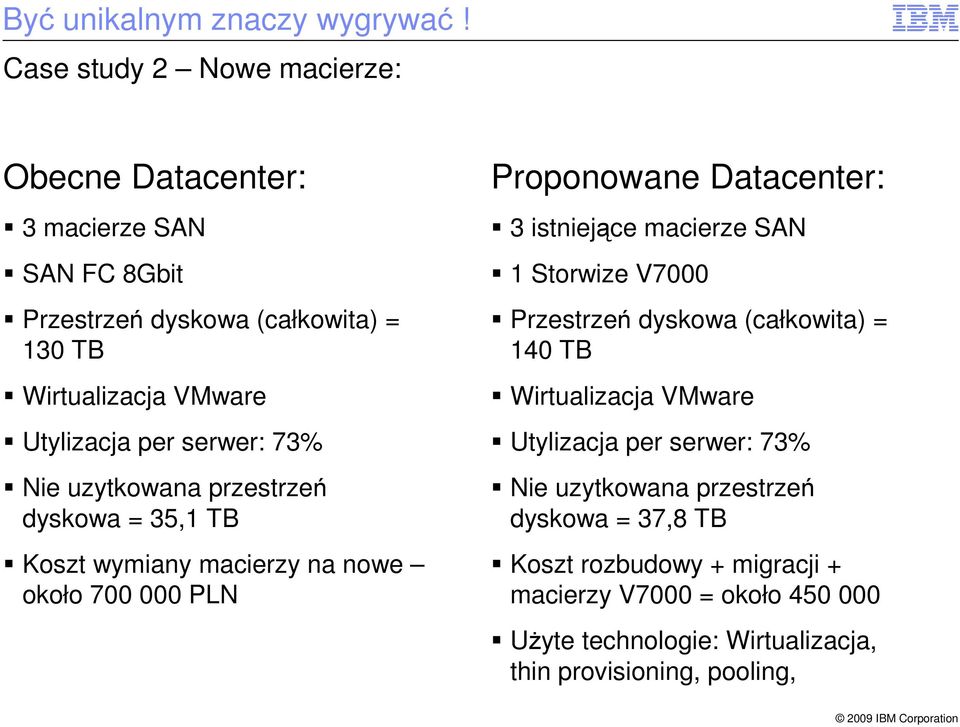

17 Być unikalnym znaczy wygrywać! Case study 2 Nowe macierze: Obecne Datacenter: 3 macierze SAN SAN FC 8Gbit Przestrzeń dyskowa (całkowita) = 130 TB Wirtualizacja VMware Utylizacja per serwer: 73% Nie uzytkowana przestrzeń dyskowa = 35,1 TB Koszt wymiany macierzy na nowe około PLN Proponowane Datacenter: 3 istniejące macierze SAN 1 Storwize V7000 Przestrzeń dyskowa (całkowita) = 140 TB Wirtualizacja VMware Utylizacja per serwer: 73% Nie uzytkowana przestrzeń dyskowa = 37,8 TB Koszt rozbudowy + migracji + macierzy V7000 = około Użyte technologie: Wirtualizacja, thin provisioning, pooling,

18 Być unikalnym znaczy wygrywać! Easy Tier SVC / V7000 hot spot powstaje, gdy aplikacja często używa tego samego obszaru dysku. vdisk Easy Tier Management Code IOM DPA DMP DM IO Monitor generuje statystyki użycia i wysyła je do Data Placement Advisora Data Placement Advisor identyfikuje hot spoty i wysyła wynik analizy do Data Migration Planner Data Migration Planner decyduje o migracjach oraz ich charakterystykach pomiędzy dyskami Data Migratory używają zaawansowanych mechanizmów migracji, aby przenieść pomiędzy dyskami dane bez przerwy w dostępie do nich Magnetic Disk SSD

19 Być unikalnym znaczy wygrywać! Easy Tier Czas odpowiedzi Easy Tier Learning Easy Tier In Action 12 godzin

20 Być unikalnym znaczy wygrywać! Easy Tier Ilość transakcji na sek. 240% from Original brokerage transaction Easy Tier Learning Easy Tier In Action 12 godzin

21 Być unikalnym znaczy wygrywać! Kompresja w czasie rzeczywistym ASJKDFHASJHWRETORIUFSDFWEIRU CMNXSDFKWIOEUZXCMZXNVSFJSDFL SJCXABCDEFHWEIOUOCZXCVKMSND KSFSJZXM23NB33KJK1J1HJGJHHJ1VF HJGFHJ1GHJG23GJ123ABCDEFDHJKW EIORUWOEIRIXCVLXVJLASDFSDF LSD GRERMNJDFJKGDGJERTYUIRDJKGHD KJTEHTREUITYEUIDWOSIOSDFWEOI RUKDFHSDFJHWEIORWERYWEFUWY EIRUWERYXDKJFHSWETR5DFGCVBN A1SFSKLJFSKLDFJSLKDFJSLKDFJSKLD FJSDLFKJSDFKLJSDFKLJSDABCDEFLFJ SDFKLSJDFKLSJDEI4SDFDFDFDSDSD FSDFSDFSDFDSDFSDFSSDF2834HKJH Powtórzenia są wykrywane jedynie w obrębie okna skanu Rozmar okna 32K Powtórzenia poza oknem nie są wykrywane Limit wielkości okna skanu RtC spowodwany jest: Utylizacją pamięci wymaanej do przetrzymania historii w sposób umozliwiający wyszukiwanie Ograniczenia mocy obliczenowej, wymaganej do wyszukiwania powtórzeń w większym oknie historii Większy rozmiar wskaźnika konieczny jako referencja małej ilości powtórzeń

22 Być unikalnym znaczy wygrywać! Kompresja w czasie rzeczywistym Przetestuj sam (bez ryzyka!) jeśli posiadasz V7000 z firmware v dni z licencją ewaluacyjną poprostu aktywuj. Uwaga aktywuj kompresję jeśli użycie CPU nie przekracza 25% CPU Jeśli jeszcze nie posiadasz IBM Storwize V7000/SVC użyj IBM Compresstimator! (Dostępny dla Windows, Linux i Unix OS) Wskazówki do implementacji i odnośniki do binariów: 01.ibm.com/support/docview.wss?uid=ssg1S

23 Być unikalnym znaczy wygrywać! Case study 3 Nowy SAN : Wymogi: 1 macierz SAN SAN FC 8Gbit Przestrzeń dyskowa (całkowita) = 50 TB w RAID 10 Budżet: 1M PLN. Propozycja IBM: 1 Storwize V7000 Przestrzeń dyskowa (całkowita) = 55 TB Koszt macierzy (LP): Użyte technologie: RtC Rozwiązanie IBM dodatkowo: Obniża TCA o ponad 50% w stosunku do rozwiązań konkurencji Obniża TCO (średnio) o 55% w stosunku do propozycji konkurencji

24 Być unikalnym znaczy wygrywać! Base Storwize V7000 Maximums Hosts (FC): 256 FC ports: 8x8Gb Hosts (iscsi) 64 Ethernet ports: 4x1Gb Capacity: 24TB (optional) 4x10Gb Cache: 16GB Volumes: 2048 Drives: 120 LFF or 240 SFF Disk types: SAS, NL-SAS, SSD Maximums Hosts (FC): 512 FC ports: 16x8Gb Hosts (iscsi) 128 Ethernet ports: 8x1Gb Capacity: 48TB (optional) 8x10Gb Cache: 32GB Volumes: 4096 Drives: 240LFF or 480 SFF or mix Disk types: SAS, NL-SAS, SSD Cluster Expand Expand Expand Maximums Hosts (FC): 256 FC ports: 8x8Gb Hosts (iscsi) 64 Ethernet ports: 4x1Gb Capacity: 240TB (optional) 4x10Gb Cache: 16GB Volumes: 2048 Drives: 120 LFF or 240 SFF or mix Disk types: SAS, NL-SAS, SSD Maximums Hosts (FC): 512 FC ports: 16x8Gb Hosts (iscsi) 128 Ethernet ports: 8x1Gb Capacity: 480TB (optional) 8x10Gb Cache: 32GB Volumes: 4096 Drives: 240 LFF or 480 SFF or mix Disk types: SAS, NL-SAS, SSD Maximums Hosts (FC): 1024 FC ports: 32x8Gb Hosts (iscsi) 256 Ethernet ports: 16x1Gb Capacity: 96TB (optional) 16x10Gb Cache: 64GB Volumes: 8192 Drives: 480LFF or 960 SFF or mix Disk types: SAS, NL-SAS, SSD Cluster 24

25 Być unikalnym znaczy wygrywać! Klaster Candidate Quorum Primary Quorum Candidate Quorum Z zestawem 3 dysków quorum 1 aktywny 2 kandydatów by zabezpieczyć przed awarią i utrzymać spójność danych Z maks. 4 grupami IO Klastrem do 8 kontrolerów oraz do 960 wewnetrznymi dyskami Także z zewnętrznymi macierzami Macierz zewnętrzna używana jest jako punkt referencyjny Node 7 Node 8 Storwize V7000 IO group 3 Node 1 Node 2 Storwize V7000 IO group 0 SAN IO group 1 Storwize V7000 Node 3 Node 4 Candidate Quorum Storwize V7000 IO group 2 Node 5 Node 6 Candidate Quorum 25 Macierz zewnętrzna IBM Lub innych producentów

26 Być unikalnym znaczy wygrywać! Najlepsze praktyki dla zapewnienia efektywnosci pamięci masowych Przechowuj na mniejszej powierzchni Real Time Compression - Zmniejsz ilośc aktywnych danych do 80% bez pogorszenia wydajności Umieść dane we właściwym miejscu EasyTier Zwiększ wydajność do 3x używając zaledwie 2% przestrzeni dysków SSD Automated Data Migration Automagicznie migracje danych Przechowuj więcej używając obecnych zasobów Storage Virtualization - Zwiększ utylizację do 30% przez grupowanie przestrzeni dyskowych w pule Thin Provisioning optymalizuj wykorzystanie wolnej przestrzeni przez jej konsolidację

27 PYTANIA?

28 Piotr Kazanowski Solution Sales Specialist System Storage IBM Systems and Technology Group Dziękuję!

29 Pytania?

30 Dziękuję! Piotr Kazanowski Solution Sales Specialist System Storage IBM Systems and Technology Group

31 Backup slides

32 Storage Virtualisation Family a y w e t G a Storwize V7000 Unified Storwize V7000 ce 16 to 64GB of protected memory n a i l 2 to 8 x Quad core CPUs A p p 1 to 4 Control Enclosures (2RU each) SAN Volume Controller 48 to 192GB of protected memory 2 to 8 x Hexa core CPUs 2 to 8 nodes (1RU each + 1RU UPS each) Up to 32 internal SSD drives Up to 32PiB of external virtualisation 4 to 16 GbE ports (management + iscsi) 8 to 32 Fibre Channel ports Optional 0 to 16 10GbE ports (iscsi + FCoE) Stretched cluster support 2 to 8 node canisters Storwize V to 16GB of protected memory 2 x Dual core CPUs Single Control Enclosures (2RU each) 2 node canisters Up to 4 Expansion Enclosures (2RU each) Up to 120 SSD, SAS and NL-SAS drives External virtualisation for migration purpose only 4 GbE ports (management + iscsi) Optional Host Interface Cards per node Quad GbE ports ( iscsi ) Dual 10GbE ports (iscsi/fcoe) Quad 8Gbps Fibre Channel ports (FCP) 32 Up to 36 Expansion Enclosures (2RU each) Up to 960 SSD, SAS and NL-SAS drives Up to 32PiB of external virtualisation 4 to 16 GbE ports (management + iscsi) 8 to 32 Fibre Channel ports Optional 0 to 16 10GbE ports (iscsi + FCoE) Convertible to Unified Flex System V7000 Storage Node 16 to 64GB of protected memory 2 to 8 x Quad core CPUs 1 to 4 Control Enclosures (2RU each) 2 to 8 node canisters Up to 36 Expansion Enclosures (2RU each) Up to 960 SSD, SAS and NL-SAS drives Up to 32PiB of external virtualisation 4 to 16 GbE ports (management + iscsi) Optional 0 to 32 Fibre Channel ports Optional 4 to 32 10GbE ports (management + iscsi + FCoE) chassis Integrated into a Flex System Integrated server, storage & networking

33 Storwize V3700 Node Canister Internals Intel Sandy Bridge architecture Dual core Celeron G530T 4 or 8GB DDR3 memory using 4GB DIMMs Internal 32GB flash drive (MLC SSD) for boot and fire-hose dump of Linux & Storwize Battery Backup Unit External I/O connections on the ode canister Host Interface Card 33 SAS connection to Disk Drives PCIe connection to partner SBB module CPU Memory System Flash Battery

34 Expansion Enclosure Rear View E/24E Two 6Gbps SAS ports Port 1 (left) Connected to the previous Expansion or Control Enclosure in the SAN chain Port 2 (right) Connected to the previous Expansion Enclosure in the SAN chain Power Supply Units (PSU) Power Cooling Modules (PCM) 34

35 Storwize V3700 Drive Options Drive Type Vendor Drive Name Drive Sizes SSD (emlc) Hitachi Ralston Peak 200 & 400GB Model 124/224 SAS 15K RPM Seagate Toshiba Savvio 146 & 300GB 2.5 Small Form Factor (SFF) SAS 10K RPM Hitachi Toshiba Ultrastar 300, 600 & 900GB NL-SAS 7.2K RPM Seagate Constellation.2 500GB & 1TB Model 112/ Large Form Factor (LFF) NL-SAS 7.2K RPM Constellation ES 2TB Seagate Constellation ES-2 3TB Hitachi Ultrastar 2 & 3TB 35 Currently no restrictions on mixing of drive types within the same enclosure

36 Storwize V7000 Drive Options Drive Type Vendor Drive Name Drive Sizes SSD (emlc) STEC Hitachi Hikari Ralston Peak 200, 300 & 400GB Model 124/ Small Form Factor (SFF) SAS 15K RPM SAS 10K RPM Seagate Savvio 146 & 300GB Savvio 300GB Seagate Savvio 450, 600 & 900GB NL-SAS 7.2K RPM Seagate Constellation.2 1TB Model 112/ Large Form Factor (LFF) NL-SAS 7.2K RPM Seagate Constellation ES Constellation ES-2 2TB 3TB 36 Currently no restrictions on mixing of drive types within the same enclosure

37 Flex System Enterprise Chassis Each Enterprise Chassis contains 14 bays which can be used for compute nodes or storage nodes Bays numbered from 1 to 14, left to right, bottom to top A compute node can use a single bay or multiple bays Flex System V7000 enclosure uses 4 bays The user can configure the chassis with the following information about the chassis location Rack Room Rack Location Position in Rack Chassis Name 37 The lowest Rack Unit occupied by the Chassis Individual components will then be able to work out their bay in the chassis Refers to as double high and double wide. Flex System V7000 will report it s bay as the lowest left bay that it occupies On Flex system V7000, use the command lsenclosurechassis to display the above information

38 Enterprise Chassis Rear Components 38

39 What is the Flex System V7000 Storage Node? Flex System V7000 is a storage system that can also virtualise external storage Based on proven SVC software technology One redundant SAS network to expansion enclosures Up to 4 Flex System V7000 and/or Storwize V7000 control enclosures in a cluster Can mix Disk Drives types (SSD, SAS and Nearline-SAS) Up to 960 disk drives using 2.5 drives 3.5 disk drives must be from external (to the enterprise chassis) Expansion Enclosures and/or Storwize V7000 Dual-active, hot-swappable controllers Up to 64GB of cache per cluster Up to 8 GbE ports management Up to 32 optional iscsi & FCoE ports (10 GbE) Front-End iscsi Connectivity For server attachment Redundant Front-End & Back-End FCoE Connectivity For external storage, clustering, server attachment & Remote Copy Up to 32 FC ports (8 Gbps) per cluster Redundant Front-End & Back-End FCP Connectivity For external storage, clustering, server attachment & Remote Copy Customer installable and maintainable All primary components are hot-swappable Customer Replaceable Units 39
