1 Serwer elas Stosowanie geoinformatyki w kontekście centralizacji SILP Szkolenie centralne z zakresu geomatyki leśnej dla nadleśniczych, 2011r. przygotował: Piotr Kyc, Zespół Zadaniowy ds. LMN

2 Historia serwera elas w Lasach Państwowych 2004 r. - testowanie oprogramowania na terenie RDLP Gdańsk nadleśnictwo Kaliska. Zarządzenie Nr 9 Dyrektora Generalnego Lasów Państwowych z dnia r. Zakup i wdrożenie internetowego serwera mapowego w wybranych jednostkach Lasów Państwowych Podpisanie umowy z firmą TatukGIS i zakup 200 licencji dla nadleśnictw w całym kraju wdrażanie serwera elas w nadleśnictwach w poszczególnych Dyrekcjach Regionalnych, rozdzielenie 200 licencji na nadleśnictwa 2007 zakup licencji otwartej na serwer elas dla Lasów Państwowych - umowa OZ-27-15/10/U/07 z dnia 6 sierpnia 2007 roku na przekształcenie posiadanych licencji stanowiskowych oprogramowania elas w licencję otwartą dla Lasów Państwowych oraz usługę modyfikacji serwera elas udostępnienie do wdrożenia nowej generacji serwera elas modyfikacje, powstałe w oparciu o zgłaszane potrzeby użytkowników pismo DGLP zn. spr. OI /08 z dnia r. 2 Krótka kartka z kalendarza, historia elas w LP to już 7 lat, początki nieoficjalne to rok 2002, niedługo będzie 10 lecie.

3 Wdrażanie intranetowego serwera elas w Lasach Państwowych 3 Duże zapotrzebowanie, nadleśnictwa same przygotowywały sobie warstwy do serwera, w oparciu o ich zaangażowanie otrzymywały licencję z DGLP.

4 Wdrażanie intranetowego serwera elas w Lasach Państwowych Decyzja nr 49/2007 Dyrektora DGLP z 19 czerwca 2007 r. przekształcenie posiadanych licencji stanowiskowych na oprogramowanie Leśnego Internetowego Serwera Mapowego e-las w licencję otwartą SZCZECINEK GDAŃSK SZCZECIN PIŁA TORUŃ OLSZTYN BIAŁYSTOK WARSZAWA ZIELONA GÓRA POZNAŃ ŁÓDŹ WROCŁAW RADOM LUBLIN KATOWICE licencja otwarta elas KRAKÓW KROSNO 4 Ważna data dla serwera obecnie instalacje serwera można wykorzystywać na każdym sprzęcie służbowym LP, skrajnie można zainstalować serwer elas nawet na notebooku leśniczego, który nie ma dostępu do Internetu.

5 elas - oprogramowanie serwerowe udostępniające użytkownikom dostęp do map i systemu raportów LAS. System wykorzystuje powszechną technologię WEB - do pracy z oprogramowaniem wymagany jest tylko system windows i przeglądarka stron www, - oprogramowanie nie wymaga instalacji po stronie użytkownika, - nie jest wymagane stałe i szybkie łącze z serwerem, - użytkownik końcowy nigdy nie ma dostępu bezpośredniego do baz danych LAS a jedynie do "wydrukowanego" na stronie www raportu serwer może działać na dowolnym komputerze z systemem Windows 2000 lub nowszym, z zainstalowanym oprogramowaniem Microsoft Internet Server i Microsoft.NET Framework System nie ma specjalnych wymagań sprzętowych. Jednakże im szybszy serwer i im większa jego pamięć - tym szybciej będzie działał system elas. - Serwer elas musi mieć możliwość podłączania do systemu LAS (baza Forest) w celu pobierania danych. 5 Serwer elas to segment użytkownika i serwera. Obecnie mamy 17 serwerów w rdlp, dane zasilające serwery elas pozyskiwane są codziennie z serwera centralnego.

6 Charakterystyka intranetowego serwera elas Możliwość dostępu do mapy na poziomie leśnictwa. Prostota obsługi umożliwiająca intuicyjną pracę każdemu użytkownikowi. Niskie koszty na stanowisko robocze licencja umożliwia dostęp dla nieograniczonej ilości stanowisk w nadleśnictwie. Aktualizowanie danych na bieżąco poprzez proces replikacji bazy danych. Możliwość uzupełniania aplikacji o nowe raporty mapowe. Aktualizacja mapy o obiekty nie wymagające dokładności geodezyjnej. 6 Im więcej użytkowników w nadleśnictwie, tym niższy koszt jednostkowy serwera w nadleśnictwie.

7 Przykłady zastosowania serwera elas w nadleśnictwie 1. Drukowanie podkładów mapowych do wszelkiego typu szkiców (rębni, upraw, uznawania odnowień naturalnych itp.) 2. Udostępnianie wydruków i zapisu elektronicznego (pdf) podmiotom z zewnątrz, takim jak uczelnie, organy samorządowe itp. 3. Bardzo szybki dostęp do informacji na mapie przez pracowników terenowych informacja o opisach taksacyjnych i zaawansowaniu planów. 4. Pomoc w projektowaniu danych do planu, takich jak ilości siatki na grodzenia, powierzchni zabiegu, odległości zrywki, dowożeniu materiałów jak sadzonki itp. 5. Aktualizacja mapy numerycznej o obiekty nie stanowiące wydzieleń, takie jak projektowane i realizowane gniazda w rębniach, dolesiane luki, kępy itp. 6. Zbieranie informacji na mapie nanoszonych przez pracowników terenowych - wykorzystywane następnie w waloryzacjach przyrodniczych, inwentaryzacjach wszelkiego typu obiektów w zarządzie i zasięgu nadleśnictwa 7. Udostępnianie materiałów źródłowych takich jak podkłady rastrowe, zdjęcia satelitarne i lotnicze większej grupie pracowników nadleśnictwa. 7

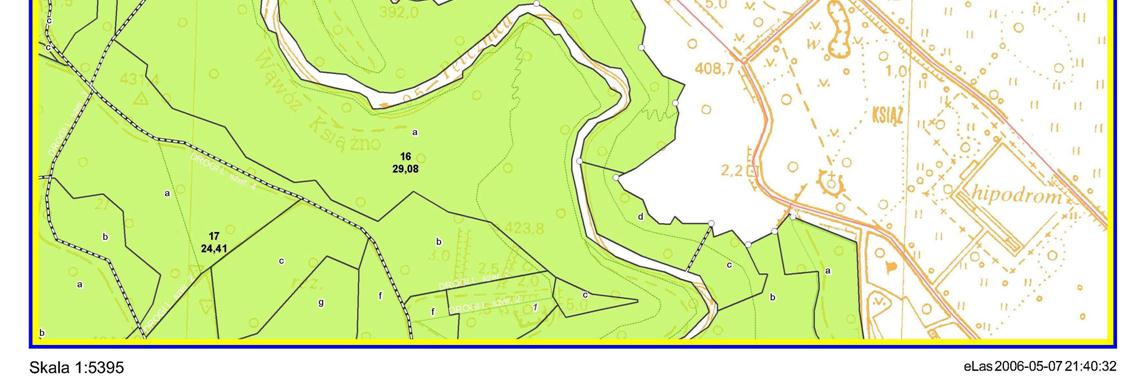

8 Drukowanie podkładów mapowych do wszelkiego typu szkiców (rębni, upraw, uznawania odnowień naturalnych itp.) 8 Szybkie wydruki, przygotowane podkłady pod szkice odnowień i zrębów.

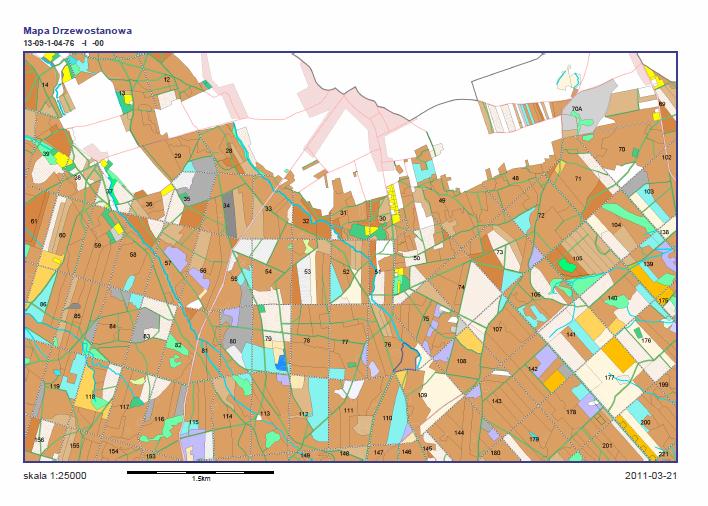

9 Udostępnianie wydruków i zapisu elektronicznego (pdf) podmiotom z zewnątrz, takim jak uczelnie, organy samorządowe itp. 9 Zapis do pdf umożliwia szybkie przesłanie fragmentów mapy do zainteresowanych podmiotów. Zapis do geotiffa nadaje obrazowi georeferencje, a więc tego typu mapa w formacie rastrowym będzie mogła być wyświetlona w SIP w odpowiedniej lokalizacji. Jest to istotne dla odbiorców posiadających inne dane przestrzenne, bo będą mogli swoje dane wyświetlać na tle wygenerowanej mapy z serwera elas.

10 Bardzo szybki dostęp do informacji na mapie przez pracowników terenowych informacja o opisach taksacyjnych i zaawansowaniu planów. 10 Najszybszy dostęp do aktualnych danych, informacje może pozyskiwać każdy użytkownik, zastępując wiedzę, która była do tej pory tylko wiedzą osób prowadzących dane zagadnienie w nadleśnictwie.

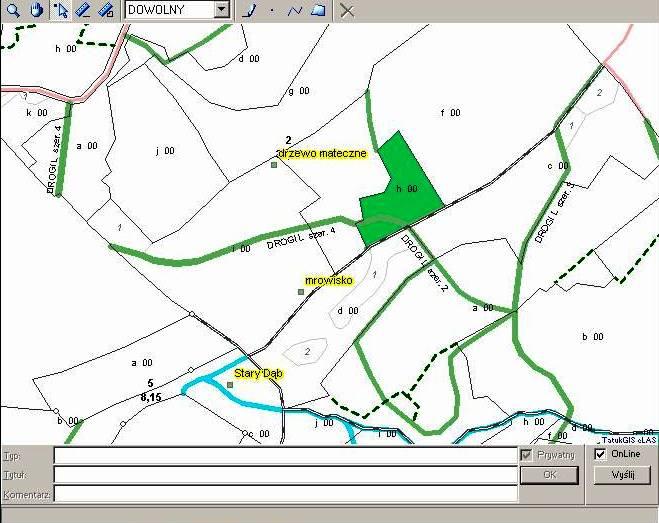

11 Aktualizacja mapy numerycznej o obiekty nie stanowiące wydzieleń, takie jak projektowane i realizowane gniazda w rębniach, dolesiane luki, kępy itp. 11 Należy zwrócić uwagę na różne sposoby aktualizacji obiektów na mapie i różnych dokładności ich aktualizacji. Wrysowanie gniazd przez leśniczych na serwer elas skraca czas aktualizacji danych, ich wiarygodności (może być alternatywnym, uzupełniającym, sposobem aktualizowania elementów LMN).

12 Uzupełnianie obiektów ochrony przyrody i ochrony lasu 12 Na serwerze można prowadzić szybkie akcje zbierania danych, na potrzeby różnych działów gospodarki leśnej, w tym samym czasie wielu użytkowników (leśniczych) może podać dane w krótkim czasie, jedna osoba robi to w znacznie dłuższym czasie.

13 Przydatność w pracy operacyjnej Straży Leśnej 13 Informacja podane na serwerze przez leśniczych jest analizowane przez Straż Leśną, która może zaplanować objazd terenowy pod kątem zabezpieczenia mienia pozostawionego w lesie (drewno, sadzonki) lub dokonać analizy miejsc, z których możliwe są zrzuty śmieci do lasu itp.

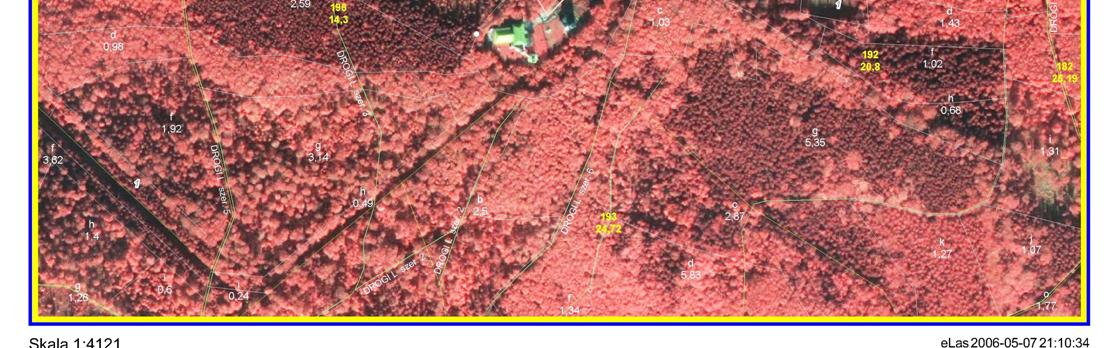

14 Udostępnianie materiałów źródłowych takich jak podkłady rastrowe, zdjęcia satelitarne i lotnicze większej grupie pracowników nadleśnictwa. 14 Duże zasoby różnego rodzaju materiałów rastrowych, w tym ortofotomap, były dotąd dostępne tylko dla wąskiego grona użytkowników w biurze nadleśnictwa posiadających odpowiednie oprogramowanie. Serwer umożliwia dostęp do zdjęć wszystkim użytkownikom.

15 Udostępnianie materiałów źródłowych takich jak podkłady rastrowe, zdjęcia satelitarne i lotnicze większej grupie pracowników nadleśnictwa. 15

16 Zestaw ćwiczeń - serwer intranetowy elas Ćwiczenia każdy uczestnik wykonuje samodzielnie na bazie swojego nadleśnictwa (każdy uczestnik musi posiadać swój login i hasło) Ćwiczenia odbywają się na dostępnie on-line do serwera elas w wersji Prowadzący wykonuje ćwiczenia wspólnie z osobami szkolonymi, prezentując funkcjonalność poszczególnych raportów mapowych i zwracając uwagę na ich użyteczność w codziennej pracy w biurze oraz kancelarii leśniczych. Wyniki ćwiczeń zapisywane są przez uczestników na specjalnie przygotowanym arkuszu (arkusz ćwiczeń) 16

17 arkusz ćwiczeń / przykład arkusza, który otrzymują uczestnicy szkolenia do wypełnienia / 17

18 Ćwiczenie 1 - Pomiar odległości pomiar rozpiętości nadleśnictwa z północy na południe oraz ze wschodu na zachód - podajemy odległości łączące skrajne punkty na wymienionych kierunkach dokładność do metra 18 Zapoznanie uczestników z narzędziami używanymi na mapie, pomiar odległości na mapie, wykonanie ćwiczenia. Przed wykonaniem ćwiczenia można poprosić uczestników o oszacowanie zasięgów swoich jednostek i porównanie ich z wynikami uzyskanymi na serwerze.

19 Ćwiczenie 2a - Mapy gospodarcze Na pasku adresu leśnego wybieramy obiekt nadleśnictwo z informacji tabelarycznej odczytujemy powierzchnię całego nadleśnictwa i podajemy ją z dokładnością do 1 hektara. Pasek adresu leśnego Potwierdzenie wyboru adresu Wynik w tabeli 19 Wyszukiwanie informacji dla obiektów o różnym stopniu zagregowania adresu leśnego, objaśnienie działania paska adresowego.

20 Ćwiczenie 2b - mapy gospodarcze Na pasku adresu leśnego wybieramy obiekt obrębu leśnego z informacji tabelarycznej w danych obrębach wybieramy leśnictwo o największej powierzchni, podajemy ją z dokładnością do 1 hektara. Z informacji w dostępnych obrębach wybieramy leśnictwo o największej powierzchni 20 Podobnie jak w poprzednich ćwiczeniach, można uczestników zapytać o wynik przed użyciem serwera elas, uczestnik sam porównuje swoją wiedzę z informacją uzyskaną z serwera.

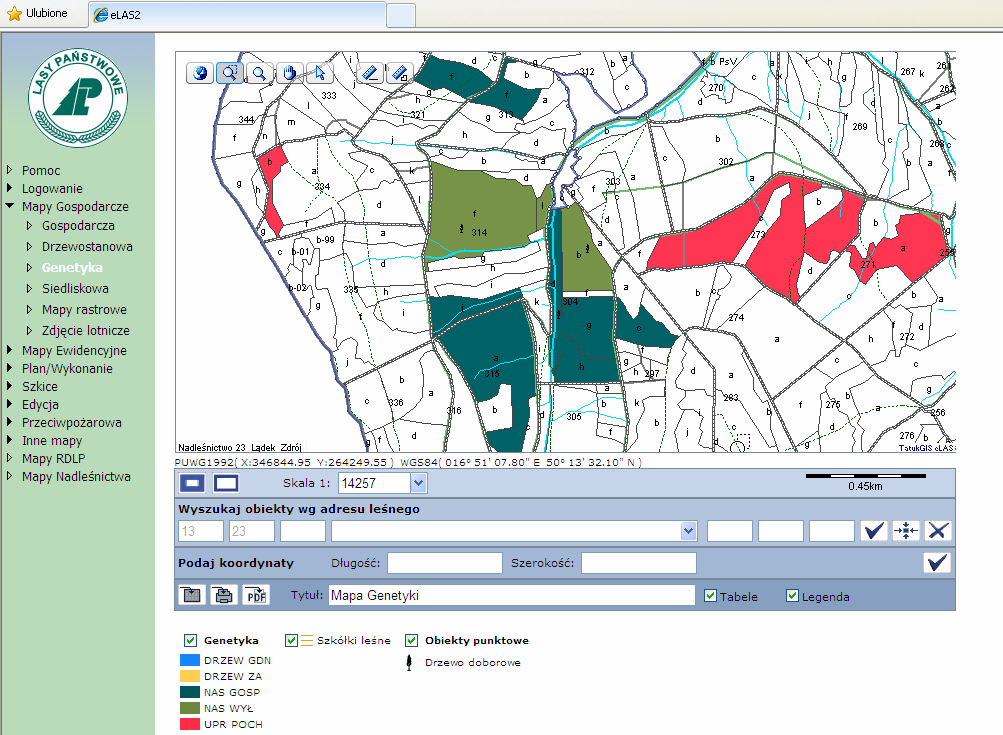

21 Ćwiczenie 2c - mapy gospodarcze ( mapa genetyki) Zapoznajemy się z zawartością tematyczną mapy genetyki, podobnie jak w ćwiczeniu 2a wyszukujemy informację tabelaryczną na temat powierzchni ogółem drzewostanów gospodarczych nasiennych dla całego nadleśnictwa Z zestawienia zbiorczego wybieramy pow. drzewostanów gospodarczych 21 Przedstawienie treści mapy genetyki, pokazanie szybkiego generowania informacji z danej dziedziny. W ćwiczeniach 2a i 2b należy zwrócić uwagę na bardzo szybki dostęp do informacji na dany temat i możliwość jej podania przez każdego pracownika nadleśnictwa, niekoniecznie zajmującego się daną dziedziną.

22 Ćwiczenie 3a mapy ewidencyjne Wybieramy kolejno województwo, powiat i gminę wyboru dokonujemy według najwyższych wartości powierzchni w zarządzie LP, - podajemy powierzchnię w pełnych hektarach dla gminy, która ma największy udział powierzchni gruntów zarządzanych przez LP Wybieramy gminę o największej powierzchni 22 Ćwiczymy wybór obiektów po adresie administracyjnym oraz treści mapy ewidencyjnej i ewidencyjno-leśnej, wybierając kolejno województwo o największej powierzchni, powiat o największej powierzchni gruntów LP i dochodzimy do zestawu gmin wybieramy gminę o najwyższej powierzchni gruntów pod zarządem LP.

23 Ćwiczenie 3b mapy ewidencyjne Z mapy ewidencyjnej podajemy informację w ilu województwach i ilu powiatach leży teren zarządzany przez nadleśnictwo Informacja o ilości powiatów w danym województwie 23 Dla danego nadleśnictwa sprawdzamy ilość województw, w zasięgu których znajduje się teren zarządzany przez nadleśnictwo. Analogicznie postępujemy w przypadku powiatów. Jeżeli teren leży w więcej niż jednym województwie ilość powiatów razem będzie sumą powiatów w poszczególnych województwach.

24 Ćwiczenie 4a mapy plan/ wykonanie Wybieramy w typie planu hodowla odnowienia w roku 2010 dla całego nadleśnictwa, wpisujemy wartość ogółem wykonanych odnowień w danym roku Wybór odnowień w typie planu Hodowla Wybór zakresu lat dla planów Wartość wykonania 24

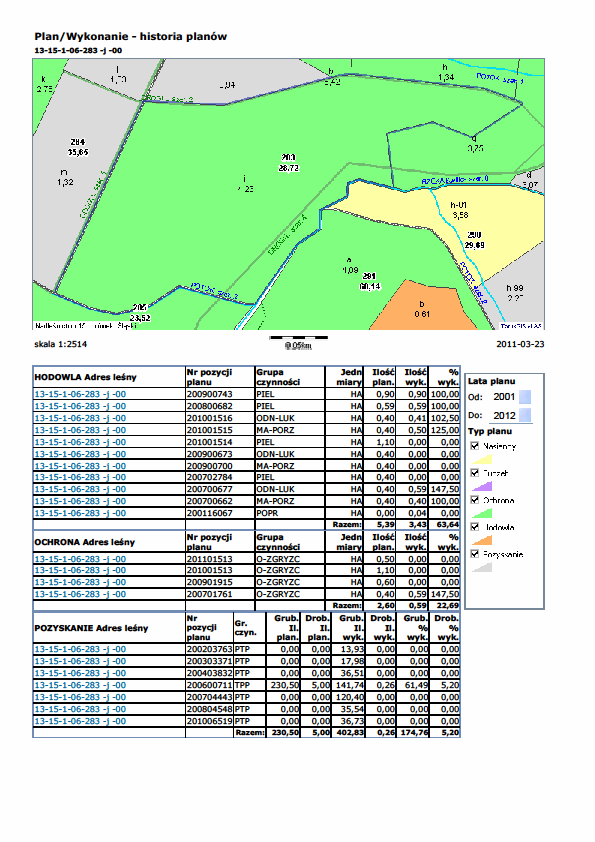

25 Ćwiczenie 4b mapy plan/ wykonanie (historia planów) Na mapie nadleśnictwa w raporcie historia planów wybieramy pozycję wydzielenia, na którym w danym okresie lat (wybieramy jak najdłuższy) wykonano jak najwięcej zabiegów z zakresu: hodowli, pozyskania nasiennictwa i ochrony lasu wpisujemy adres leśny i ilość zabiegów (planów) Wybór zakresu lat (maksymalna długość) Wartość wykonania większa od zera 25 Dla podanego przykładu ilość wykonanych pozycji planu = 5

26 Ćwiczenie 5 Szkice / szkice powierzchni zrębowych W raporcie mapowym szkice/pow. zrębowych należy wybrać dowolne wydzielenie, ustalić skalę 1:5000, w tytule mapy wpisać nazwę nadleśnictwa. Wydruk należy wykonać do pdf i zapisać na komputerze (jeżeli istnieje techniczna możliwość należy go wydrukować na drukarkę) Po ustawieniu skali i wpisaniu nadleśnictwa drukujemy szkic do pliku w formacie PDF 26

27 Ćwiczenie 6 Edycja W dowolnie wybranym wydzieleniu proszę wrysować gniazdo o powierzchni 30arów. Używamy kodu dla obiektu GNIA N (gniazdo nie odnowione). Wybieramy: I Akcja zbierania danych. W polu nazwa wpisujemy własne imię i nazwisko. Flagujemy obiekt jako publiczny. 27

28 Ćwiczenie 7 Mapy Przeciwpożarowe W raporcie przeciwpożarowa/raporty wyszukujemy ostatni zainwentaryzowany pożar w nadleśnictwie i wpisujemy: pełny adres leśny pożaru oraz datę pożaru. W zestawieniu wybieramy ostatni zainwentaryzowany pożar w nadleśnictwie 28

29 Ćwiczenie 8 mapy inne ( łowiectwo) Na mapie łowiectwa po zapoznaniu się z podziałem na poszczególne obwody łowieckie: podajemy nazwę obwodu łowieckiego, w skład którego wchodzi największa powierzchnia gruntów zarządzanych przez nadleśnictwo Z zestawu kół łowieckich wybieramy koło o największej powierzchni 29 Serwer posiada możliwości projektowania dowolnych raportów mapowych w oparciu o różne dane dla różnych szczebli zarządzania (nadleśnictwo, rdlp).
