1 Jednostka Strzelecka 4018 Gdańsk Instrukcja użytkowania oprogramowania Geoxa Viewer Spis treści Instalacja oprogramowania...2 Pobranie oprogramowania...2 Instalacja...2 Obsługa oprogramowania...2 Uruchomienie programu...2 Dodanie nowej warstwy...3 Eksport map...6 Eksport widoku do pliku...6 Lista adresów WMS...7 Krajowe...7 Wojewódzkie...7 Regionalne...8 Lokalne...8 Geologiczne...9 Leśne...9 Ochrona środowiska...9 Europejskie serwisy WMS...9 Źródła...10 Data Wersja Zmiany A - 1

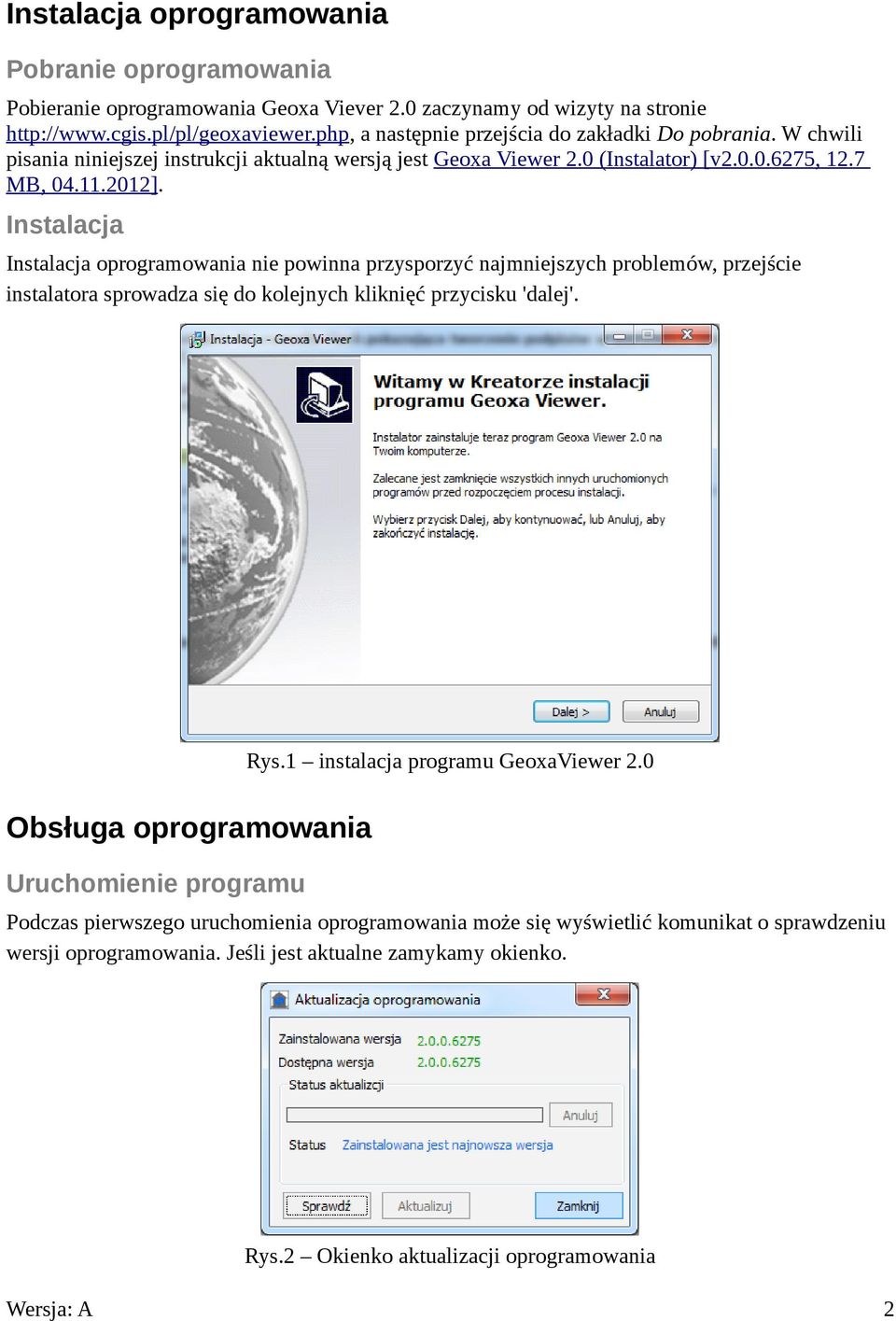

2 Instalacja oprogramowania Pobranie oprogramowania Pobieranie oprogramowania Geoxa Viever 2.0 zaczynamy od wizyty na stronie a następnie przejścia do zakładki Do pobrania. W chwili pisania niniejszej instrukcji aktualną wersją jest Geoxa Viewer 2.0 (Instalator) [v , 12.7 MB, ]. Instalacja Instalacja oprogramowania nie powinna przysporzyć najmniejszych problemów, przejście instalatora sprowadza się do kolejnych kliknięć przycisku 'dalej'. Rys.1 instalacja programu GeoxaViewer 2.0 Obsługa oprogramowania Uruchomienie programu Podczas pierwszego uruchomienia oprogramowania może się wyświetlić komunikat o sprawdzeniu wersji oprogramowania. Jeśli jest aktualne zamykamy okienko. Rys.2 Okienko aktualizacji oprogramowania 2

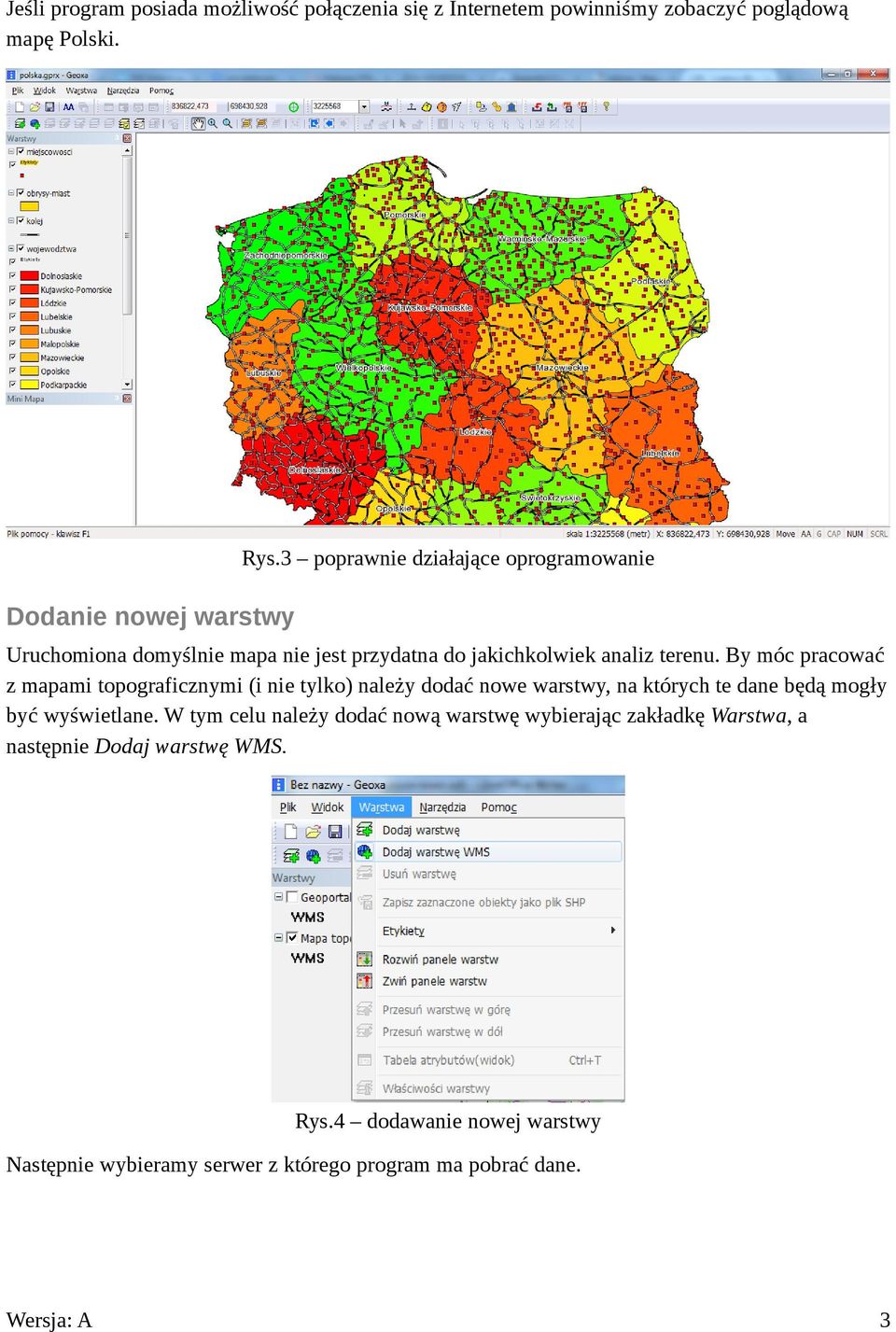

3 Jeśli program posiada możliwość połączenia się z Internetem powinniśmy zobaczyć poglądową mapę Polski. Rys.3 poprawnie działające oprogramowanie Dodanie nowej warstwy Uruchomiona domyślnie mapa nie jest przydatna do jakichkolwiek analiz terenu. By móc pracować z mapami topograficznymi (i nie tylko) należy dodać nowe warstwy, na których te dane będą mogły być wyświetlane. W tym celu należy dodać nową warstwę wybierając zakładkę Warstwa, a następnie Dodaj warstwę WMS. Rys.4 dodawanie nowej warstwy Następnie wybieramy serwer z którego program ma pobrać dane. 3

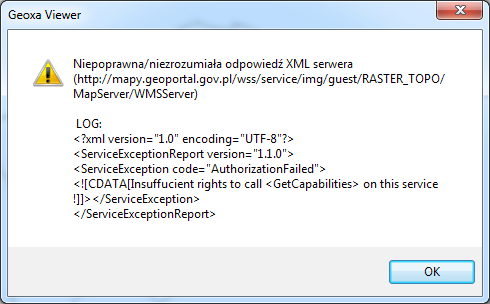

4 Rys.5 wybór serwera W następnym kroku pozostaje już tylko ustawić właściwości warstwy Rys.6 ustawianie widoczności poszczególnych elementów warstwy Może się zdarzyć, że zamiast okna z Rys.6 pojawi się komunikat o błędzie XML. Oznacza to błędny adres serwera w bazie programu. Adresy serwerów dla szukanych warstw najszybciej znajdziemy na macierzystych stronach dla tych danych. W tym przypadku najprawdopodobniej będzie to Geoportal. Rys.7 możliwy komunikat o błędzie 4

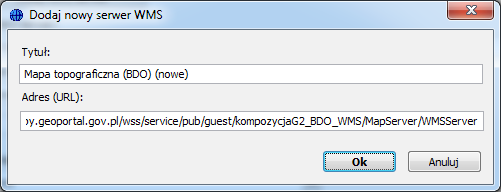

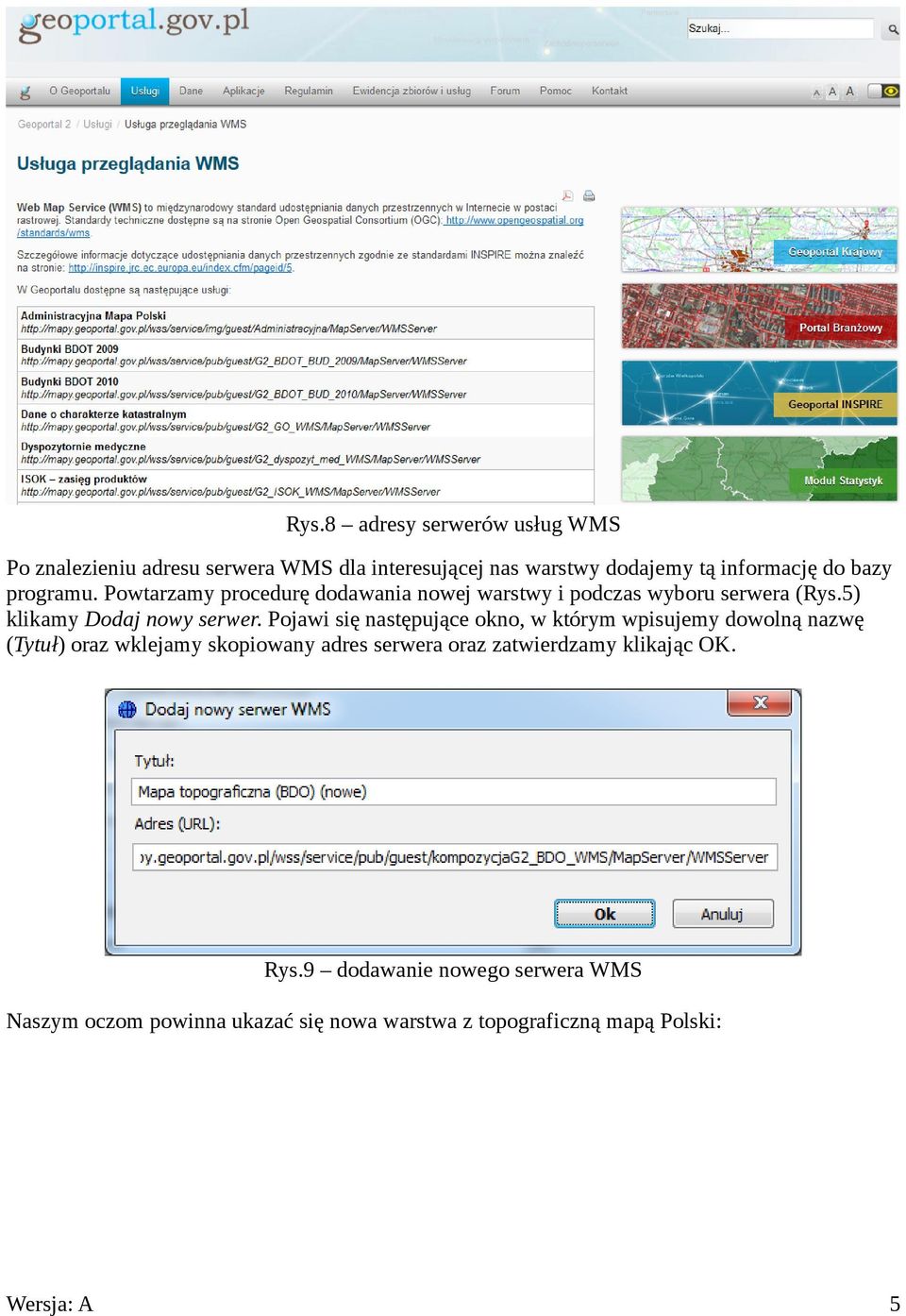

5 Rys.8 adresy serwerów usług WMS Po znalezieniu adresu serwera WMS dla interesującej nas warstwy dodajemy tą informację do bazy programu. Powtarzamy procedurę dodawania nowej warstwy i podczas wyboru serwera (Rys.5) klikamy Dodaj nowy serwer. Pojawi się następujące okno, w którym wpisujemy dowolną nazwę (Tytuł) oraz wklejamy skopiowany adres serwera oraz zatwierdzamy klikając OK. Rys.9 dodawanie nowego serwera WMS Naszym oczom powinna ukazać się nowa warstwa z topograficzną mapą Polski: 5

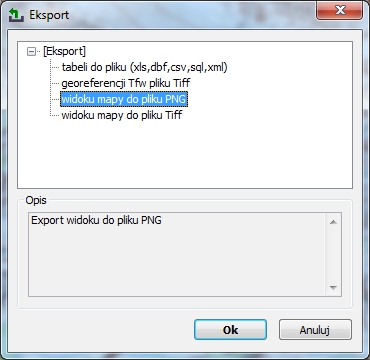

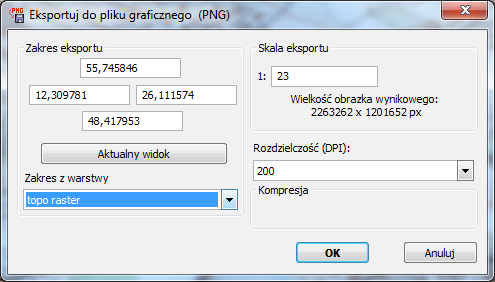

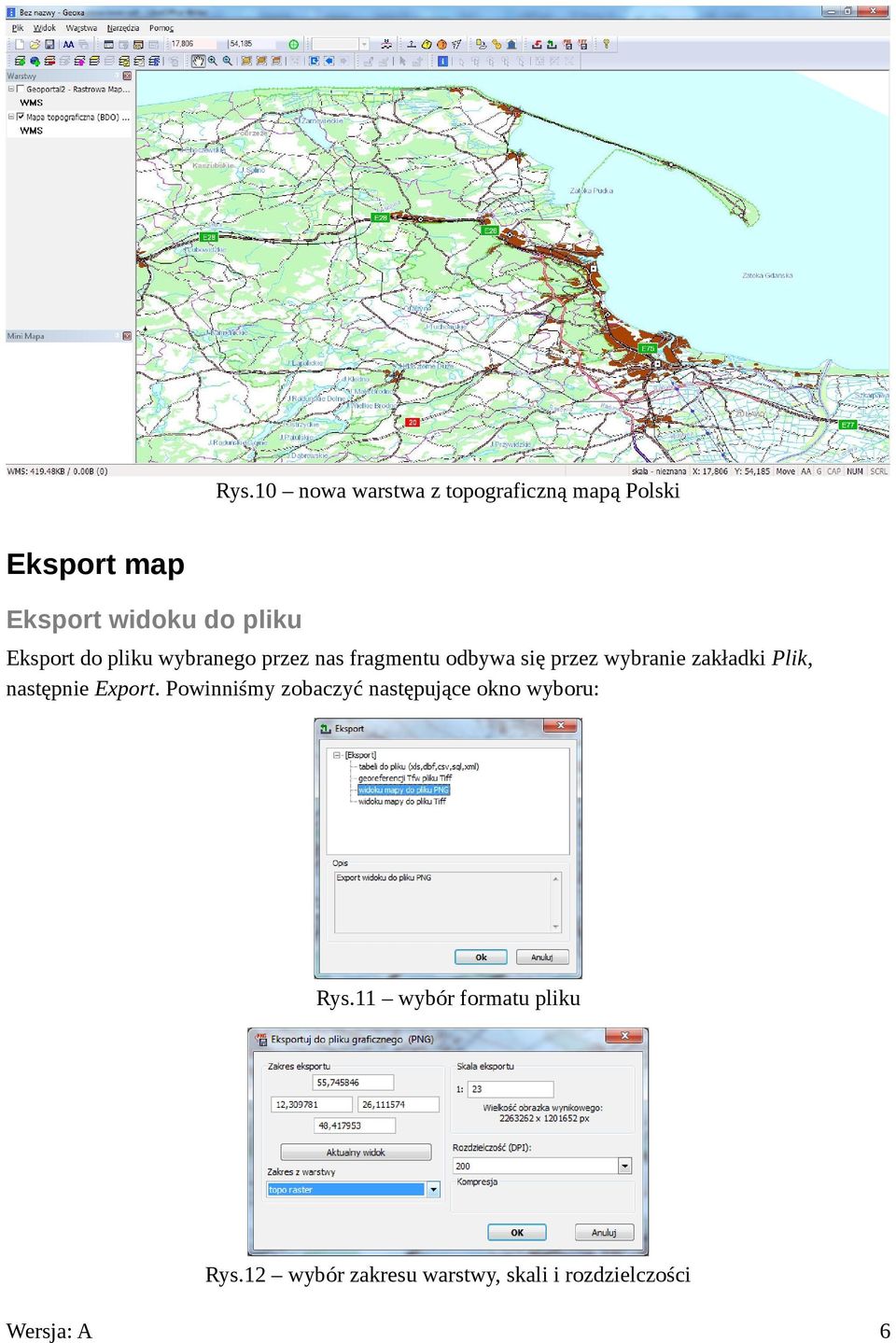

6 Rys.10 nowa warstwa z topograficzną mapą Polski Eksport map Eksport widoku do pliku Eksport do pliku wybranego przez nas fragmentu odbywa się przez wybranie zakładki Plik, następnie Export. Powinniśmy zobaczyć następujące okno wyboru: Rys.11 wybór formatu pliku Rys.12 wybór zakresu warstwy, skali i rozdzielczości 6

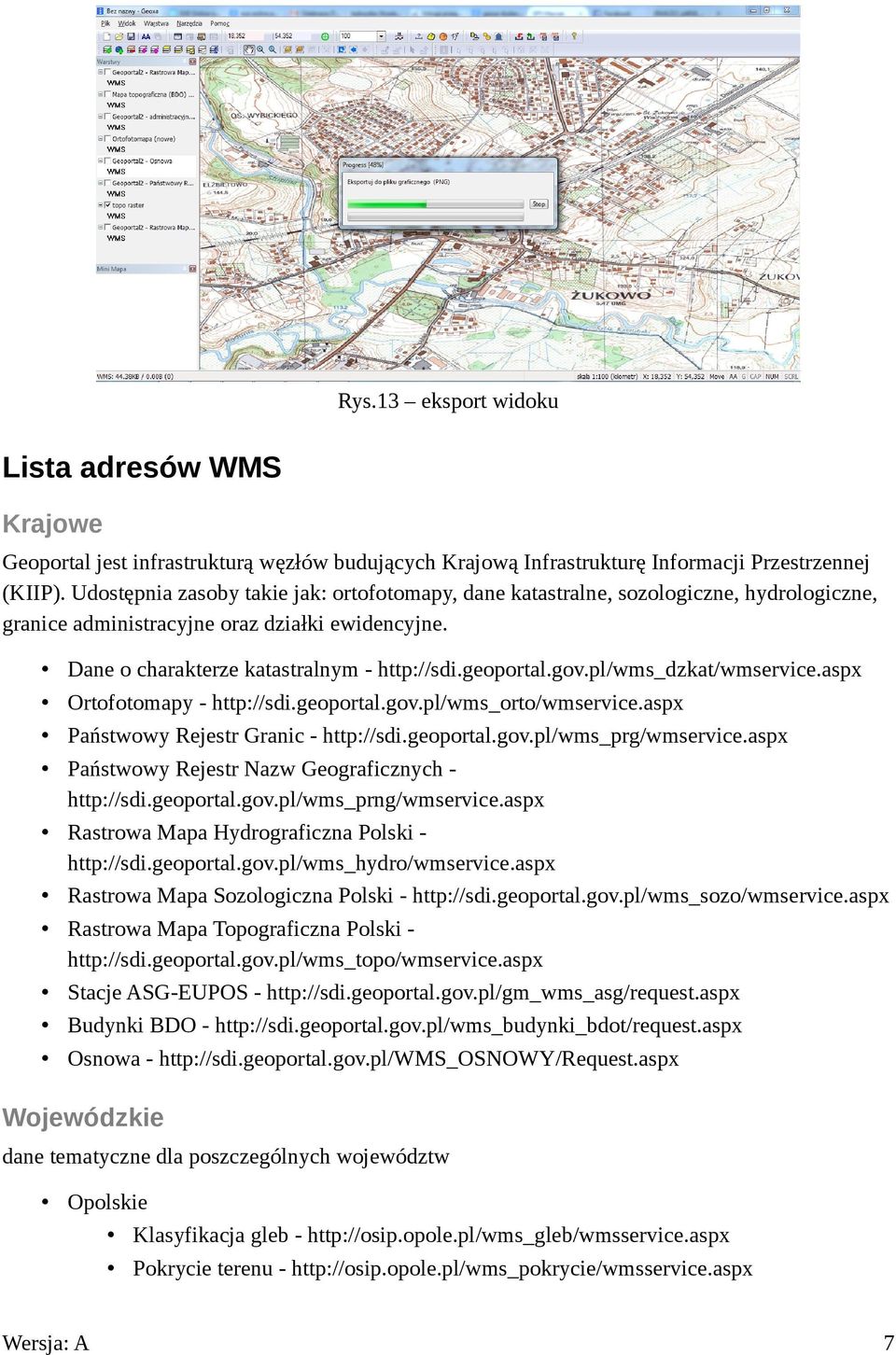

7 Rys.13 eksport widoku Lista adresów WMS Krajowe Geoportal jest infrastrukturą węzłów budujących Krajową Infrastrukturę Informacji Przestrzennej (KIIP). Udostępnia zasoby takie jak: ortofotomapy, dane katastralne, sozologiczne, hydrologiczne, granice administracyjne oraz działki ewidencyjne. Dane o charakterze katastralnym - Ortofotomapy - Państwowy Rejestr Granic - Państwowy Rejestr Nazw Geograficznych Rastrowa Mapa Hydrograficzna Polski Rastrowa Mapa Sozologiczna Polski - Rastrowa Mapa Topograficzna Polski Stacje ASG-EUPOS - Budynki BDO - Osnowa - Wojewódzkie dane tematyczne dla poszczególnych województw Opolskie Klasyfikacja gleb - Pokrycie terenu - 7

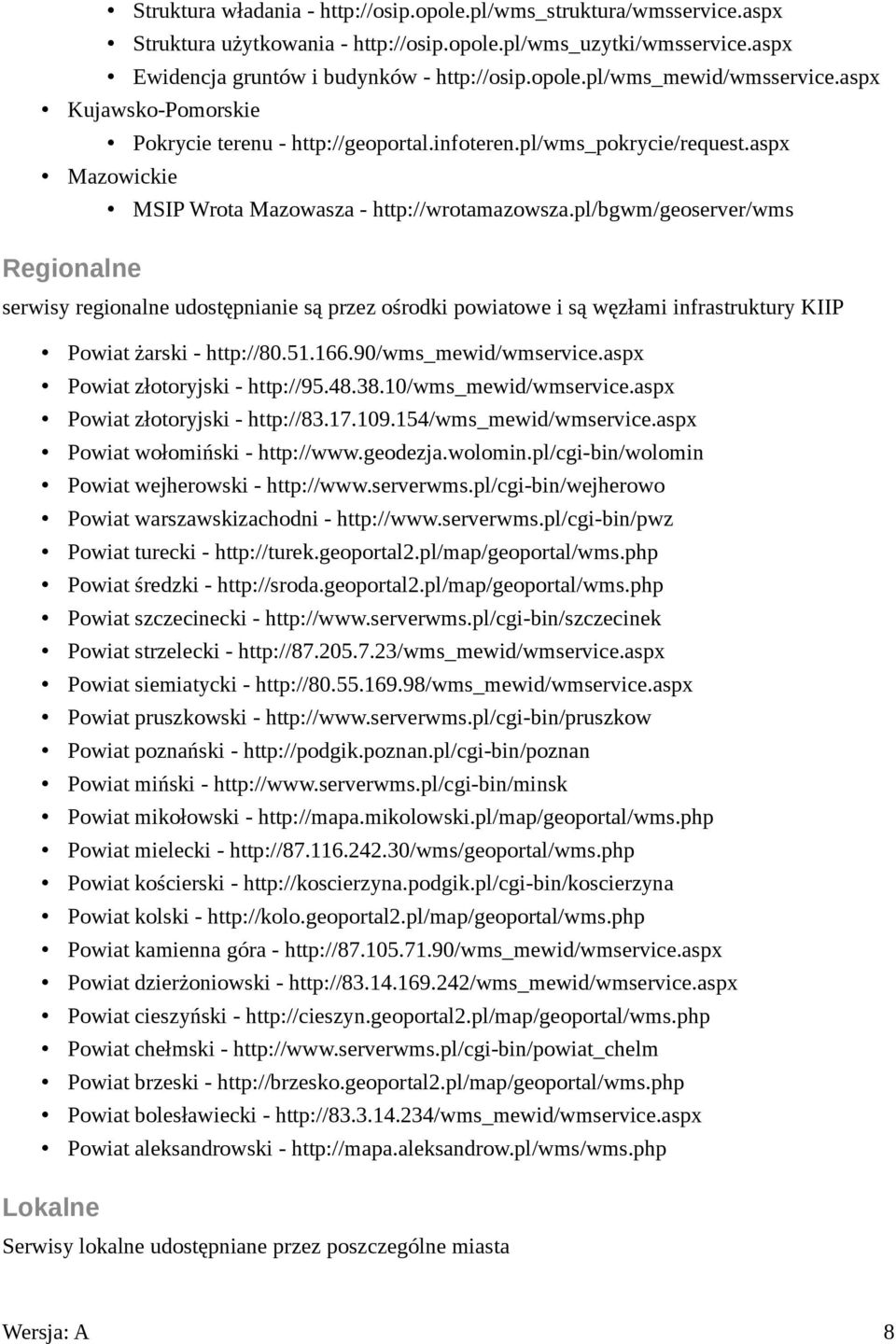

8 Struktura władania - Struktura użytkowania - Ewidencja gruntów i budynków - Kujawsko-Pomorskie Pokrycie terenu - Mazowickie MSIP Wrota Mazowasza - Regionalne serwisy regionalne udostępnianie są przez ośrodki powiatowe i są węzłami infrastruktury KIIP Powiat żarski - Powiat złotoryjski - Powiat złotoryjski - Powiat wołomiński - Powiat wejherowski - Powiat warszawskizachodni - Powiat turecki - Powiat średzki - Powiat szczecinecki - Powiat strzelecki - Powiat siemiatycki - Powiat pruszkowski - Powiat poznański - Powiat miński - Powiat mikołowski - Powiat mielecki - Powiat kościerski - Powiat kolski - Powiat kamienna góra - Powiat dzierżoniowski - Powiat cieszyński - Powiat chełmski - Powiat brzeski - Powiat bolesławiecki - Powiat aleksandrowski - Lokalne Serwisy lokalne udostępniane przez poszczególne miasta 8

9 Miasto Chełm - Miasto Oleśnica - Miasto Elbląg - Miasto Bytom - Miasto Gliwice - &EX_PROFILE=plan05 Miasto Warszawa - Serwisy WMS o charakterze tematycznym (geologiczne, ekologiczne, leśne, meteorologiczne, parków narodowych itp.) Geologiczne PIG-MPG PIG Superficial geology PIG Skorowdz map - Leśne RDLP Kraków (mapa lasów HCVF) - RDLP Zielona Góra - Ochrona środowiska Generalna Dyrekcja Ochrony Środowiska Europejskie serwisy WMS JRC - serwisy udostępniane w ramach Wspólnotowego Centrum Badań (Joint Research Centre) European Soil Database (SOMIS) Soil Erosion Risk (PESERA) Organic Carbon Content (OCTOP) Multiscale EUropean Soil Information System (MEUSIS) SRTM Ver.IV Landform Classification Eco-pedological Map of the Alps (ECALP) 9

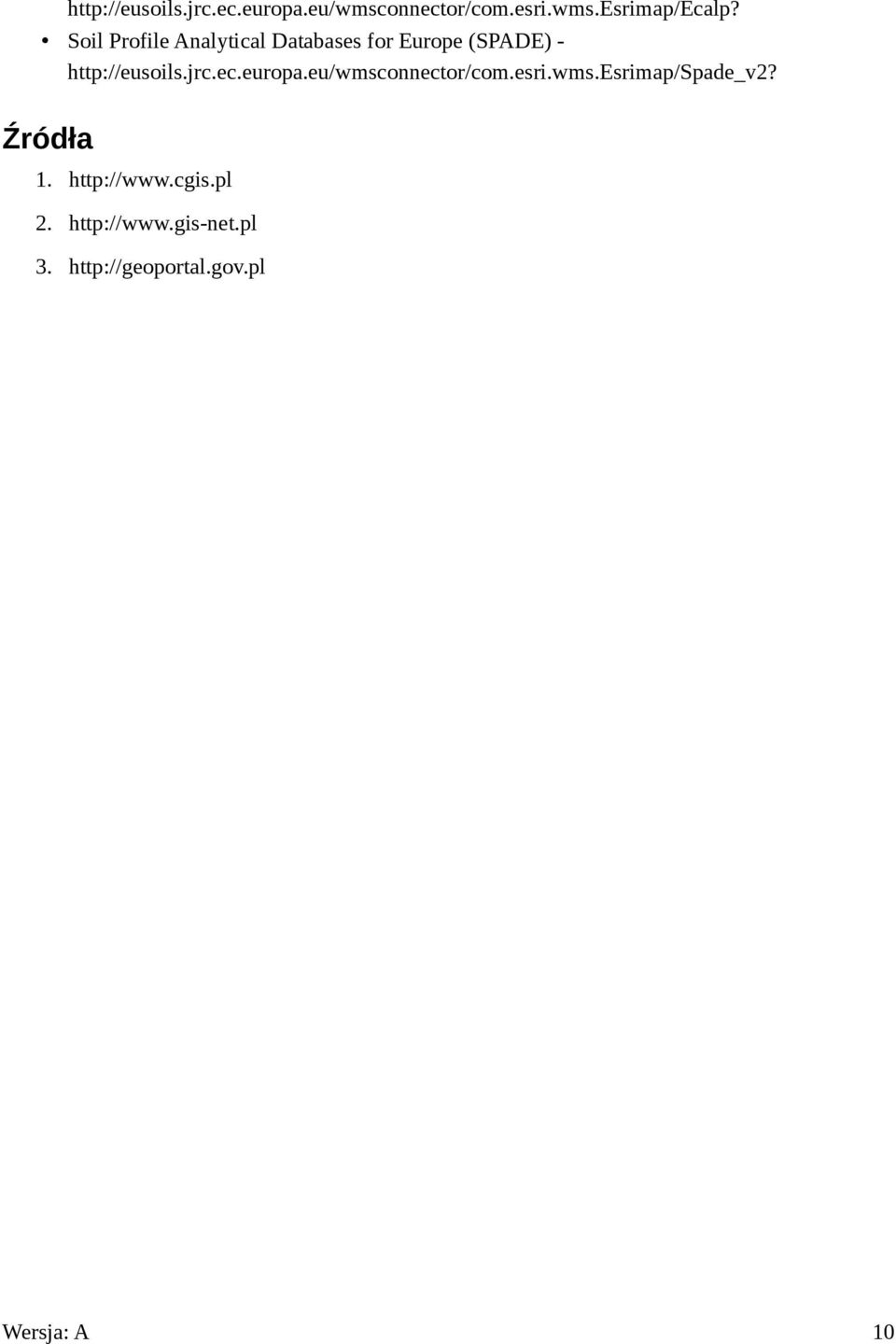

10 Soil Profile Analytical Databases for Europe (SPADE) Źródła
