ROBOTY PRZEMYSŁOWE E-Chain System RS - Bezpieczny system prowadzenia przewodów IGUS

Transkrypt

1 ROBOTY PRZEMYSŁOWE E-Chain System RS - Bezpieczny system prowadzenia przewodów IGUS

2 igus założony w 1964 w Kolonii, Niemcy

3 grupa igus w 2010 dostarcza polimerowe rozwiązania dla ponad 50,000 klientów na świecie produkuje Systemy prowadników przewodów Chainflex kable konfekcjonowane ReadyChains iglidur łożyska ślizgowe igubal łożyska przegubowe DryLin prowadnice liniowe xiros łożyska kulkowe zatrudnia ponad 1000 pracowników w Niemczech ponad 2000 pracowników na świecie jest reprezentowana na świecie przez 29 krajowe oddziały igus plus 25 dystrubutorów

4 Laboratorium:

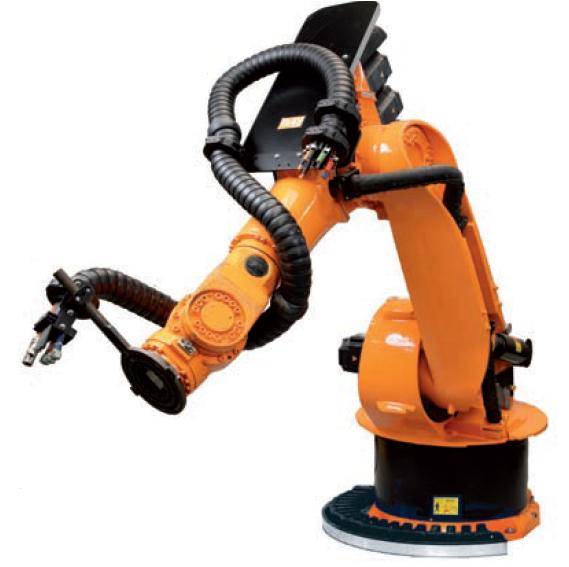

5 Triflex R Triflex TRL - konstrukcja ażurowa - łatwy montaż i demontaż przewodów - zalecany między osią 1 a osią 3 robota -- zalecany do łatwych aplikacji Triflex TRE - konstrukcja zamknięta z rocięciem - łatwy montaż i demontaż przewodów - zalecany między osią 3 a osią 6 robota - zalecany tam gdzie wymagana jest bardzo szybka wymiana przewodów Triflex TRC - konstrukcja zamknięta - łatwy montaż i demontaż przewodów - zalecany między osią 3 a osią 6 robota -- zalecany do największych obciążeń dla robotów spawalniczych malujących itp.

6 Triflex R montaż i demontaż ogniw i przewodów Triflex R TRL montaż i demontaż Triflex R TRE montaż i demontaż Triflex R TRC montaż i demontaż

7 Triflex R Akcesoria - Elementy mocujące standardowe i lekkie Standardowy element mocujący TR.xx.01 Standardowy element mocujący TR.xx.02 Standardowy element mocujący TR.xx.03 Lekki element mocujący TL.xx.01.Z0 Lekki element mocujący TL.xx.01.Z1/Z2

8 Triflex R Akcesoria - Elementy mocujące dla największych obciążeń Element mocujący TR.xx.20.30/32/34 Trzymacze CFX Ramię TR xxx dla elementu mocującego triflex Element mocujący TR.xx.22.30/32/34

9 Triflex R Akcesoria Włókna węglowe, Protektor i Osłony Protektor TR.xx.10 Osłona TR.xx.15.xxx Triflex R z włóknem węglowym TRC.F.xx.xxxx.1.0 Osłona TR.xx.16.xxx Osłona TR.xx.17.xxx

10 Triflex R Akcesoria Pakiety montażowe Pakiet TR.xx.80 Uniwersalny zestaw montażowy

11 Triflex R Akcesoria Pakiety montażowe Pakiet TR.xx.90 Flexbar

12 Triflex R Akcesoria Pakiety montażowe Pakiet TRC.RS.xx.R/L

13 Triflex R Akcesoria Adaptery dla systemów Triflex RS

14 Triflex R Akcesoria - Pakiet montażowy triflex RS

15 Przewody Chainflex - Przewody do połączeń ruchomych IGUS Przewody do robotów CFROBOT 7 podstawowych cech: 1. Żyły linki wielodrutowe 5. Specjalny płaszcz wewnętrzny 2. Rdzeń odciążający - lina 6. Płaszcz zewnętrzny zewnętrzny 3. Skręt o małym skoku 7. Ekranowanie 70%-90% 4. Izolacja żył na bazie PVC, PUR,TPE Przewody CFROBOT : sterownicze, transmisja danych, servo, silnikowe o specjalnej konstrukcji odpornej na skręcanie.

16 Przewody Chainflex - Przewody do połączeń ruchomych IGUS Przewody do robotów CFROBOT - Ready Cable - Siemens - SEW - Lenze - Heidenhain - Rexroth - ELAU - Fanuc - Danaher - Motion - Stober - NUM - Fagor - Berger Lahr - Beckoff - Baumuller - B&R - Przewody czujnikowe M8, M12

17 Systemy Ready Chain Prowadnik Triflex + Zamontowanie Przewody Chainflex = READY CHAIN Pakiet przewodów Triflex R dla robotów. Długie czasy poprawnej pracy oraz krótkie przestoje są priorytetem w fabrykach. Dzięki prowadnikom Triflex R ReadyChain, obie te wartości sa ze soba połączone. Projektujemy dla Państwa specjalnie dostosowany system prowadzenia przewodów składający się z prowadnika Triflex R, kabli Chainflex i wtyczek igus. Montaz może być realizowy oczywiście przez naszych monterów na miejscu. Zmniejsz swoje koszty magazynowania do zera dla kabli, prowadników i wtyczek. Redukuje twój czas działania do połowy Odpowiada elastycznie na zmiany zamówienia Zminimalizuj przestoje maszyn Zmniejsz liczbe dostawców o 75%

18 Przewody Chainflex - Przewody do połączeń ruchomych IGUS Wtyczki Seria A Seria B Seria C Seria D Seria M17 Seria S Seria SUB-D Dławice kablowe Narzędzia do zarabiania

19 Triflex R Informacje techniczne Strona internetowa: Modele 2D lub 3D do programów projektowych: Aplikacje zrobotyzowane rozpatrujemy każdorazowo indywidualnie dlatego prosimy o kontakt z igus Sp. z o.o. lub regionalnym doradcą techniczno handlowym.

20 Dziękuję za uwagę! Pytania? Komentarze?

21 IGUS Sp. z o.o. ul. Nakielska Warszawa tel tel fax info@igus.pl
