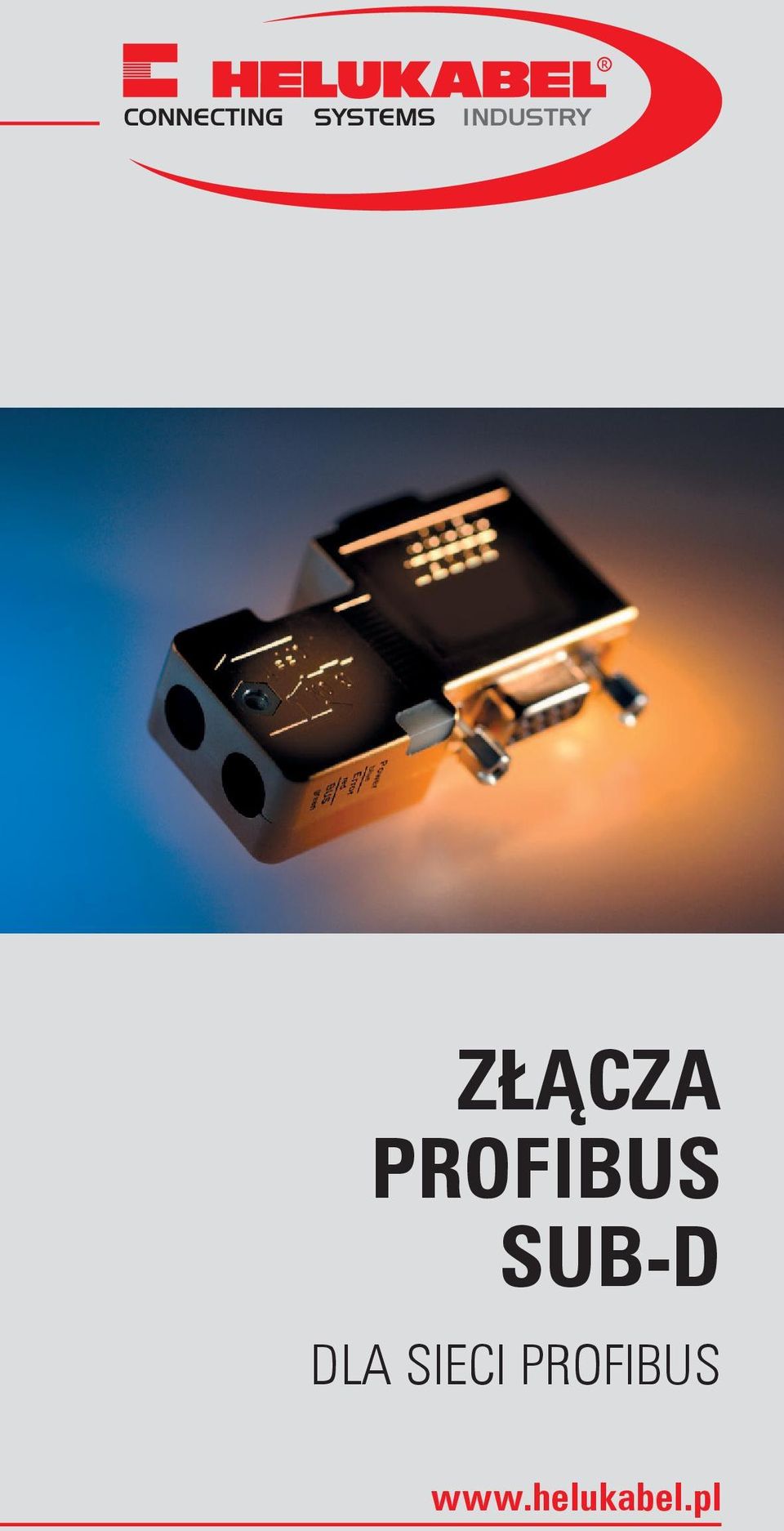

1 CONNECTING SYSTEMS INDUSTRY ZŁĄCZA PROFIBUS SUB-D dla sieci PROFIBUS

2 Technologia BUS wykorzystywana jest w coraz większej liczbie aplikacji przemysłowych i może być stosowana w każdej gałęzi przemysłu. Poza przewodami stosowanymi w sieciach BUS (np. PROFIBUS, CAN- -BUS) służącymi do łączenia poszczególnych urządzeń, wymagane jest zastosowanie odpowiedniego standardu złączy. Aby uzupełnić naszą szeroką ofertę dedykowaną do wyżej wymienionych sieci, wprowadzamy do sprzedaży rodzinę złączy PROFIBUS SUB-D. Złącza te służą do łączenia urządzeń bazujących na standardzie RS 485 SUB-D i umożliwiają transmisję sygnału w standardzie PROFIBUS DP z prędkością do 12Mbit/s. Stosowanie złączy PROFIBUS SUB-D z portem serwisowym (PG) zapewnia nieprzerwaną pracę sieci PROFIBUS w przypadku konieczności modyfikacji. Do złączy PROFIBUS SUB-D można podłączać przewody PROFIBUS L2-BUS z żyłą w wykonaniu jednodrutowym lub w postaci linki. Przewody te charakteryzuje impedancja falowa 150 Om i służą one wyłącznie do komunikacji między urządzeniami w układach automatyki Dane Techniczne PROFIBUS DP 9 pinowe złącze męskie SUB-D Zintegrowany przełączalny rezystor terminatora Metalizowana obudowa Mocowanie śrubowe lub za pomocą szybkozłącza (FC) Waga ok. 40 g Temperatura pracy od 0 do +60 C Max. 95 C bez kondensacji Różne kąty wyprowadzeń przewodu 35, 90 lub 180 Cykle łączeniowe złącza min. 200 razy Mocowanie śrubowe 4-40 UNC Maksymalny moment dokręcania 0,4 Nm Normy IEC oraz 61784\ W celu dobrania odpowiednich złączy do przewodów PROFIBUS zapraszamy do skorzystania z aplikacji na naszej stronie

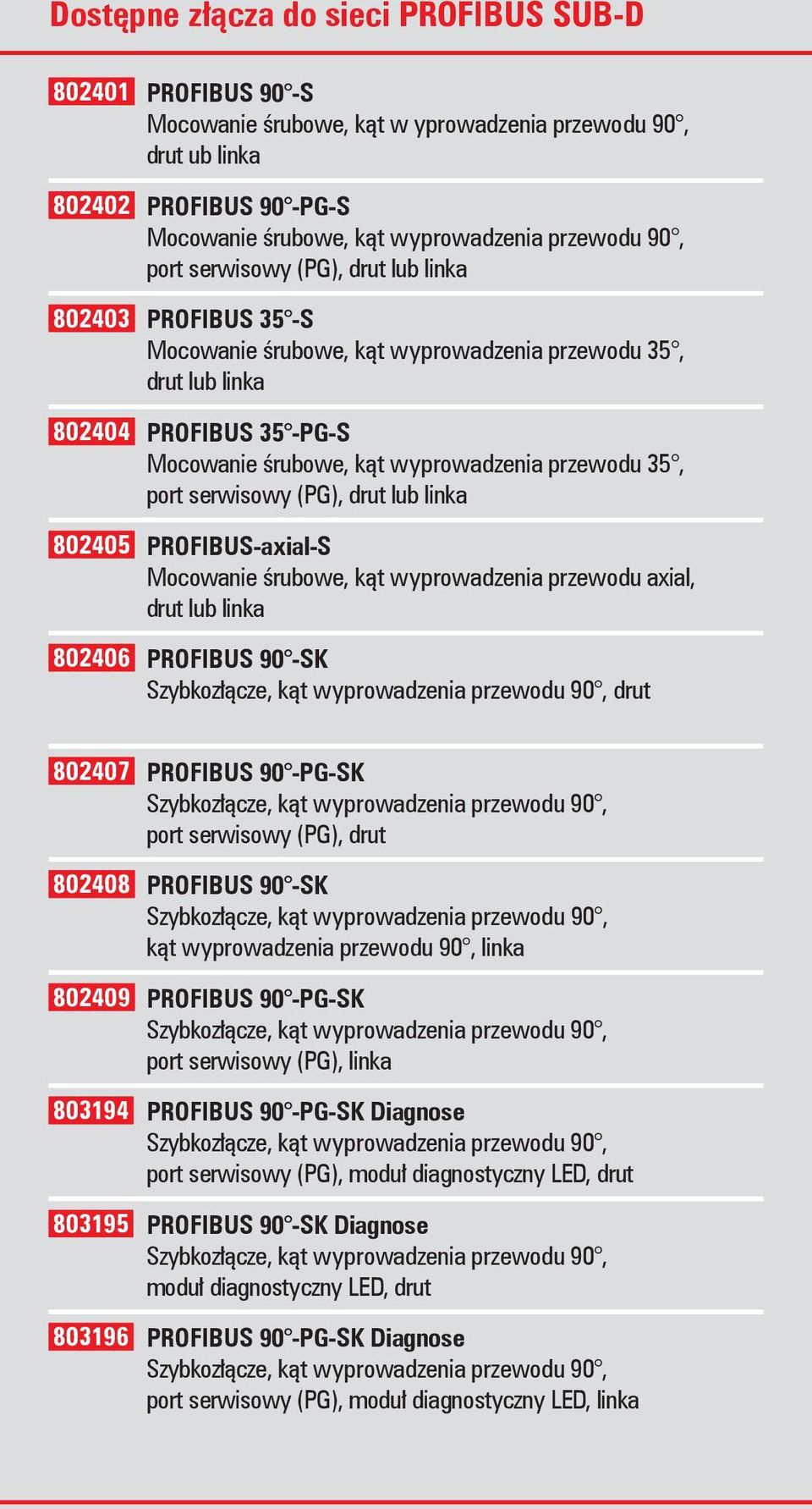

3 Dostępne złącza do sieci PROFIBUS SUB-D PROFIBUS 90 -S Mocowanie śrubowe, kąt w yprowadzenia przewodu 90, drut ub linka PROFIBUS 90 -PG-S port serwisowy (PG), drut lub linka PROFIBUS 35 -S Mocowanie śrubowe, kąt wyprowadzenia przewodu 35, drut lub linka PROFIBUS 35 -PG-S Mocowanie śrubowe, kąt wyprowadzenia przewodu 35, port serwisowy (PG), drut lub linka PROFIBUS-axial-S Mocowanie śrubowe, kąt wyprowadzenia przewodu axial, drut lub linka PROFIBUS 90 -SK drut PROFIBUS 90 -PG-SK port serwisowy (PG), drut PROFIBUS 90 -SK kąt wyprowadzenia przewodu 90, linka PROFIBUS 90 -PG-SK port serwisowy (PG), linka PROFIBUS 90 -PG-SK Diagnose port serwisowy (PG), moduł diagnostyczny LED, drut PROFIBUS 90 -SK Diagnose moduł diagnostyczny LED, drut PROFIBUS 90 -PG-SK Diagnose port serwisowy (PG), moduł diagnostyczny LED, linka

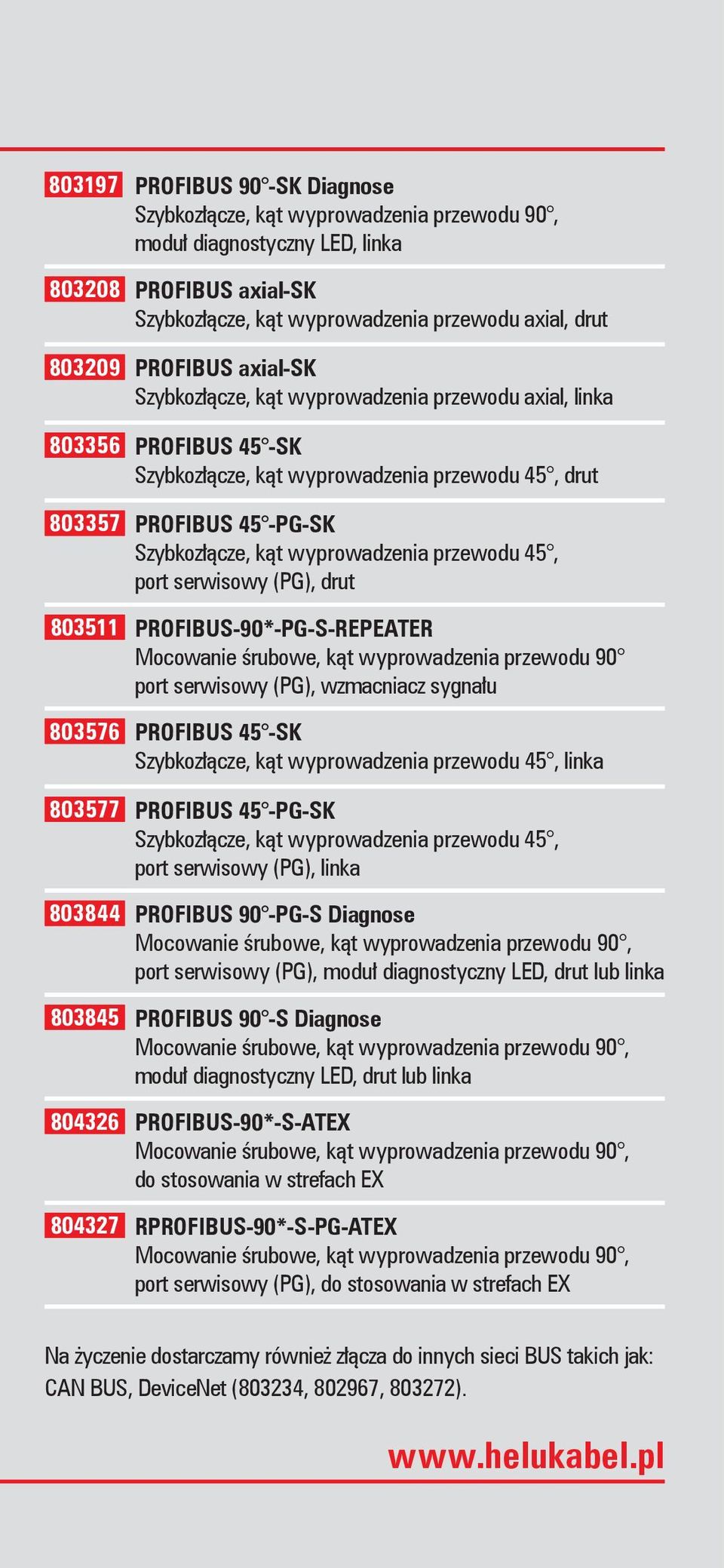

4 PROFIBUS 90 -SK Diagnose moduł diagnostyczny LED, linka PROFIBUS axial-sk Szybkozłącze, kąt wyprowadzenia przewodu axial, drut PROFIBUS axial-sk Szybkozłącze, kąt wyprowadzenia przewodu axial, linka PROFIBUS 45 -SK Szybkozłącze, kąt wyprowadzenia przewodu 45, drut PROFIBUS 45 -PG-SK Szybkozłącze, kąt wyprowadzenia przewodu 45, port serwisowy (PG), drut PROFIBUS-90*-PG-S-REPEATER Mocowanie śrubowe, kąt wyprowadzenia przewodu 90 port serwisowy (PG), wzmacniacz sygnału PROFIBUS 45 -SK Szybkozłącze, kąt wyprowadzenia przewodu 45, linka PROFIBUS 45 -PG-SK Szybkozłącze, kąt wyprowadzenia przewodu 45, port serwisowy (PG), linka PROFIBUS 90 -PG-S Diagnose port serwisowy (PG), moduł diagnostyczny LED, drut lub linka PROFIBUS 90 -S Diagnose moduł diagnostyczny LED, drut lub linka PROFIBUS-90*-S-ATEX do stosowania w strefach EX RPROFIBUS-90*-S-PG-ATEX port serwisowy (PG), do stosowania w strefach EX Na życzenie dostarczamy również złącza do innych sieci BUS takich jak: CAN BUS, DeviceNet (803234, , ).

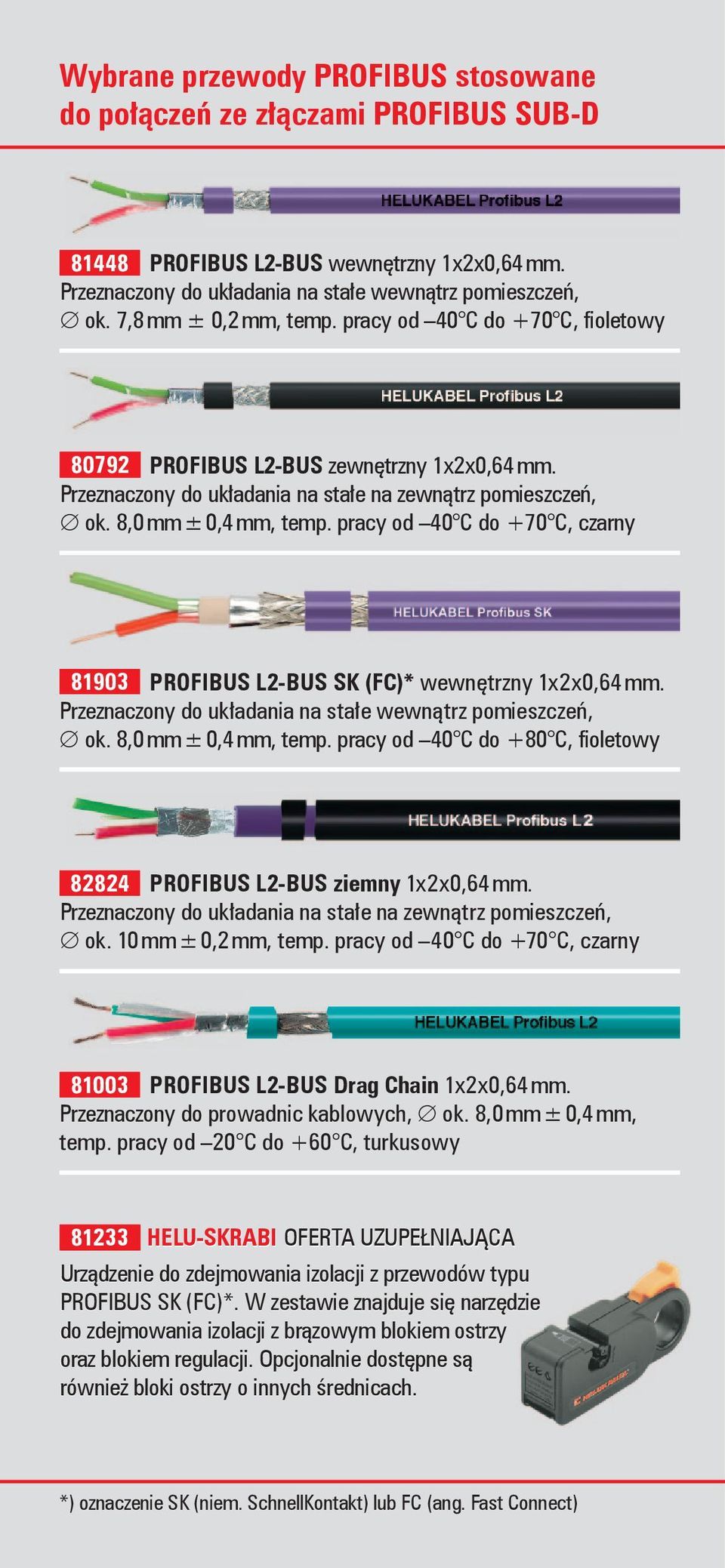

5 Wybrane przewody PROFIBUS stosowane do połączeń ze złączami PROFIBUS SUB-D PROFIBUS L2-BUS wewnętrzny 1x2x0,64 mm. Przeznaczony do układania na stałe wewnątrz pomieszczeń, ok. 7,8 mm ± 0,2 mm, temp. pracy od 40 C do +70 C, fioletowy PROFIBUS L2-BUS zewnętrzny 1x2x0,64 mm. Przeznaczony do układania na stałe na zewnątrz pomieszczeń, ok. 8,0 mm ± 0,4 mm, temp. pracy od 40 C do +70 C, czarny PROFIBUS L2-BUS SK (FC)* wewnętrzny 1x2x0,64 mm. Przeznaczony do układania na stałe wewnątrz pomieszczeń, ok. 8,0 mm ± 0,4 mm, temp. pracy od 40 C do +80 C, fioletowy PROFIBUS L2-BUS ziemny 1x2x0,64 mm. Przeznaczony do układania na stałe na zewnątrz pomieszczeń, ok. 10 mm ± 0,2 mm, temp. pracy od 40 C do +70 C, czarny PROFIBUS L2-BUS Drag Chain 1x2x0,64 mm. Przeznaczony do prowadnic kablowych, ok. 8,0 mm ± 0,4 mm, temp. pracy od 20 C do +60 C, turkusowy HELU-SKRABI oferta uzupełniająca Urządzenie do zdejmowania izolacji z przewodów typu PROFIBUS SK (FC)*. W zestawie znajduje się narzędzie do zdejmowania izolacji z brązowym blokiem ostrzy oraz blokiem regulacji. Opcjonalnie dostępne są również bloki ostrzy o innych średnicach. *) oznaczenie SK (niem. SchnellKontakt) lub FC (ang. Fast Connect)
