1 Przewody układu pomiarowego Przewody układu pomiarowego Nowość! Klub gwarancyjny chainflex - gwarantowany okres żywotności Tabela wyboru str. 202 Dobór produktu przewodów układu pomiarowego chainflex 204 CF2 4-5/ CF1.D 4-20/ CF3.D 4 7,5-20/ CF.D 4 7,5-35/ Przewód chainflex Płaszcz Ekran Promień gięcia, ruchomy [współczynnik x d] Zakres temperatur ruchomy od/do [ C] Zezwolenia i normy Odporny na olej Odporny na skręcanie v maks. [m/s] samonośny v maks. [m/s] ślizgowy a maks. [m/s 2 ] Strona Typy chainflex 201

2 Klub gwarancyjny chainflex Gwarantowany okres użytkowania (1) Nowość! Przewód Temperatura, v maks. [m/s] a maks. Promień gięcia min. chainflex od/do [ C] [m/s 2 ] [m] samonośna ślizgowa Przewody układu pomiarowego CF2 CF1.D CF3.D CF.D -5 / / / / - - / / / - - / / / / / < m m 5 milionów podwójnych cykli *,5,5,5,5 7,5 7,5 Promień gięcia min. < m m 7,5 milionów podwójnych cykli * 8,5 8,5 (1) Nowość! Gwarantowany okres użytkowania dla tej serii zgodnie z warunkami klubu gwarancyjnego Strona * Gwarantowany okres użytkowania, możliwa większa ilość podwójnych cykli pracy. Promień gięcia min. < m m milionów podwójnych cykli * 9,5 9,5 Strona

3 Przewody układu pomiarowego chainflex Tabela wyboru dla przewodów układu pomiarowego chainflex Przewody układu pomiarowego chainflex System przewodów napędowych nominalny [mm 2 ] Seria chainflex - Klasa Płaszcz Strona CF2.yyy CF1.yyy.D CF3.yyy.D CF.yyy.D System przewodów napędowych nominalny [mm 2 ] Seria chainflex - Klasa Płaszcz Strona CF2.yyy CF1.yyy.D CF3.yyy.D CF.yyy.D B&R CFxxx.027.D (5x(2x0,14)+2x0,5)C Baumüller CFxxx.027.D (5x(2x0,14)+2x0,5)C Berger Lahr CFxxx.0.D (4x(2x0,34)+4x0,5)C Control Techniques CFxxx.001.D (3x(2x0,14)C+(4x0,14)+(2x0,5))C CFxxx.0.D (4x(2x0,34)+4x0,5)C ELAU CFxxx.009.D (4x(2x0,25)+2x0,5)C Fagor CFxxx.004.D (2x(2x2x0,14)+(4x0,14)C+(4x0,5))C CFxxx.015.D (4x(2x0,14)+4x0,5)C FANUC CFxxx.021.D (3x(2x0,5+2x0,25)+(4x0,25))C CFxxx.022.D (5x0,5+(2x0,25))C Heidenhain CFxxx.004.D (2x(2x2x0,14)+(4x0,14)C+(4x0,5))C CFxxx.005.D (4x(2x0,14)+4x0,5)C 4 4 CFxxx.015.D (4x(2x0,14)+4x0,5)C CFxxx.025.D (3x(2x0,14)C+(2x0,5)C)C 4 4 Jetter CFxxx.002.D (3x(2x0,14)C+(2x0,5C))C CFxxx.025.D (3x(2x0,14)C+(2x0,5)C)C 4 4 Lenze CFxxx.002.D (3x(2x0,14)C+2x(0,5)C)C CFxxx.0.D (4x(2x0,25)+2x1,0)C CFxxx.025.D (3x(2x0,14)C+(2x0,5)C)C 4 4 CFxxx.032.D 3x(2x0,14)C+(3x0,14)C 4 4 CFxxx.033.D 4x(2x0,14)C+2x(1,0)C 4 4 CFxxx.034.D 3x(2x0,14)C+(4x0,14)C+2x(2x0,5)C 4 4 LTi DRiVES CFxxx.004.D (2x(2x2x0,14)+(4x0,14)C+(4x0,5))C CFxxx.009.D (4x(2x0,25)+2x0,5)C CFxxx.0.D (4x(2x0,25)+2x1,0)C NUM CFxxx.001.D (3x(2x0,14)C+(4x0,14)+(2x0,5))C Omron CFxxx.008.D (3x(2x0,25))C 4 4 CFxxx.009.D (4x(2x0,25)+2x0,5)C CFxxx.0.D (4x(2x0,25)+2x1,0)C CFxxx.018.D (2x(2x0,25)+2x0,5)C Rexroth CFxxx.009.D (4x(2x0,25)+2x0,5)C CFxxx.0.D (4x(2x0,25)+2x1,0)C CFxxx.017.D (4x(2x0,14)+(4x0,14)C+4x1,0)C CFxxx.018.D (2x(2x0,25)+2x0,5)C CFxxx.019.D (3x(2x0,25)C+(3x0,25)+2x1,0)C SEW CFxxx.036.D (5x(2x0,25))C 4 4 CFxxx.037.D (6x(2x0,25))C 4 4 Siemens CFxxx.001.D (3x(2x0,14)C+(4x0,14)+(2x0,5))C CFxxx.002.D (3x(2x0,14)C+2x(0,5)C)C CFxxx.006.D (3x(2x0,14)C+2x0,5+4x0,14+4x0,23)C CFxxx.0.D (4x(2x0,34)+4x0,5)C CFxxx.028.D (2x(2x0,15)+(2x0,38))C Stöber CFxxx.008.D (3x(2x0,25))C 4 4 CFxxx.009.D (4x(2x0,25)+2x0,5)C CFxxx.0.D (4x(2x0,34)+4x0,5)C CFxxx.016.D (3x(2x0,25)C)C CFxxx.021.D (3x(2x0,5+2x0,25)+(4x0,25))C pozostałe przewody chainflex CFxxx.003.D (3x(2x0,14)+2x1,0)C 4 4 CFxxx.007.D (2x2x0,34)C 4 4 CFxxx.0.D (3x(2x0,14)C+(3x0,14)C+6x0,14+2x0,5)C 4 4 CFxxx.013.D (3x(2x0,14)C+2x0,5)C 4 4 CFxxx.014.D (4x(2x0,25)C+2x0,5)C CFxxx.035.D (4x(2x0,25)C+2x(2x0,5))C

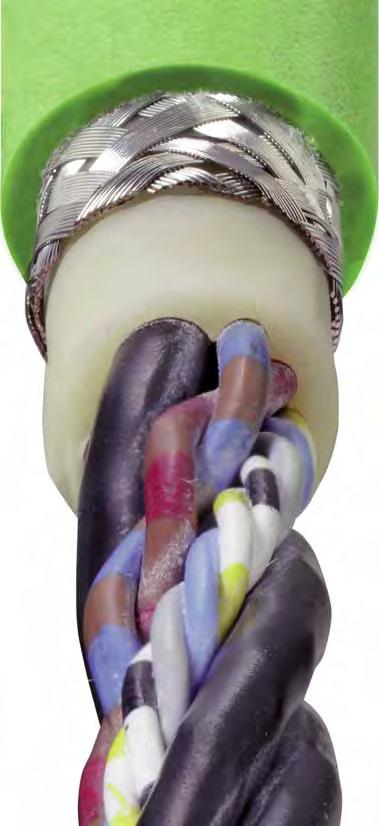

4 CF2 x d Przewód układu pomiarowego CF2 Klasa (4 do średnich obciążeń 2 droga przesuwu do m 2 odporny na olej) CF2 x d l do średnich obciążeń l płaszcz zewnętrzny z l ekranowany l odporny na olej l nie podtrzymujący palenia Promień gięcia zredukowany o 20% Nie podtrzym. palenia Zgodnie z IEC , CEI 20-35, FT1, VW-1 Bez silikonu Bez substancji zakłócających lakierowanie (w oparciu o PV 3..7 stan z 1992) UL/CSA Styl 1589 i 2502, 30 V, 80 C NFPA W oparciu o NFPA rozdział.9 Żyła Izolacja żyły Skręt żyły Oznakowanie żyły Element ekranu Element płaszcza Płaszcz środkowy Specjalny drobnożyłowy przewodnik, wyjątkowo odporny na zginanie, z ocynkowanych drucików miedzianych. Mech. wysokowartościowa mieszanka PP. Zgodnie ze specyfikacją przewodów układu pomiarowego. Zgodnie ze specyfikacją przewodów układu pomiarowego tabela programu dostawy Ekstremalnie odporny na zginanie, powlekany cyną pleciony ekran miedziany. Pokrycie optyczne ok. 90%. Dopasowana do wymagań e-prowadnika, mieszanka na ekranie pary żyły. Owinięcie folią zewnętrznej warstwy. Ekran całości Ekstremalnie odporny na zginanie ocynkowany splot miedziany. Gęstość liniowa ok. 70%, optyczna ok. 90%. Płaszcz zewnętrzny Dopasowana do wymagań e-prowadnika, niskoadhezyjna, olejoodporna mieszanka na podstawie (w oparciu o DIN VDE 0281 część 13). Kolor: szary (porównywalny z RAL 7001) model wycofany z produkcji Kolor: zielony (porównywalny z RAL 6018) od daty prod. 5/20 Promień gięcia ruchomy min. x d stały min. 5 x d Temperatura ruchoma +5 C do +70 C w e-prowadniku dla > cykli -5 C do +70 C: w oparciu o DIN EN 608, Cz. 1-4 rozdział 8.2 stała -20 C do +70 C v maks. 5 m/s, 3 m/s samonośny/ślizgowy a maks. 30 m/s 2 CEI W oparciu o CEI CE Bez ołowiu W oparciu o 2006/95/EG W oparciu o 20/65/EU (RoHS-II) Pomieszczenia Zgodnie z ISO-Klasą 2. Materiał płaszcza zewn. zgodny z CF5..07, sprawdzony przez czyste IPA według normy ISO Nowość! Gwarantowany okres użytkowania dla tej serii zgodnie z warunkami klubu gwarancyjnego str Podwójne cykle* 5 milionów 7,5 milionów milionów Temperatura, od/do [ C] -5 / / / +70 v maks. [m/s] samonośny ślizgowy 5 3 * Możliwa większa ilość podwójnych cykli pracy. a maks. [m/s 2 ] 30 [m] Typowy zakres zastosowania l do średnich obciążeń l lekki wpływ oleju l zastosowanie wewnątrz, ale również na zewnątrz w temperaturach > 5 C l samonośne drogi przesuwów i do m w aplikacjach ślizgowych l urządzenia do obsługi regałów wysokiego składowania, obrabiarki, systemy szybkiej manipulacji, dźwigi wewnętrzne, maszyny do obróbki drewna/kamienia,5,5 Model wycofany z produkcji Napięcie nominalne Napięcie wstępne Samonośne drogi przesuwów i do m w aplikacjach ślizgowych, klasa 2 50 V 500 V Olej Odporny na oleje (w oparciu o DIN EN ), klasa typów prosto z magazynu bez kosztów cięcia Trzy - wyposażone w specjalne przewody firmy igus - systemy zasilania w kilku osiach. e-prowadnik: System E4/00 i System E4/0 207

5 CF2 x d Przewód układu pomiarowego CF2 Klasa (4 do średnich obciążeń 2 droga przesuwu do m 2 odporny na olej) CF2 x d CF2.001 CF2.002 CF2.006 CF2.009 CF2.0 CF2.0 CF2.014 CF2.016 CF2.017 CF2.018 CF2.019 nominalny żył [mm 2 ] (3x(2x0,14)C+(4x0,14)+(2x0,5))C 9, (3x(2x0,14)C+2x(0,5)C)C 9, (3x(2x0,14)C+(4x0,14)+(4x0,25)+(2x0,5))C, (4x(2x0,25)+2x0,5)C 8, (4x(2x0,25)+2x1,0)C 8, (4x(2x0,34)+4x0,5)C 9, (4x(2x0,25)C+(2x0,5))C, (3x(2x0,25)C)C 9, (4x(2x0,14)+(4x0,14)C+4x1,0)C, (2x(2x0,25)+2x0,5)C 6, (3x(2x0,25)C+(3x0,25)+2x1,0)C, Więcej typów ma zapytanie. 27,60 35,20 34,25 26,60 31,90 33,90 45,45 36,35 33,40 15,15 28,80 CF x(2x0,14)C zielony/żółty, czarny/brązowy, czerwony/pomarańczowy (2x0,5) brązowy-czerwony/brązowy-niebieski CF x(2x0,14)C zielony/żółty, czarny/brązowy, czerwony/pomarańczowy 2x(0,5)C czarny, czerwony CF x(2x0,14)C zielony/żółty, czarny/brązowy, czerwony/pomarańczowy (4x0,25) brązowy-żółty/brązowy-szary/zielony-czarny/zielony-czerwony (2x0,5) brązowy-czerwony/brązowy-niebieski[ CF x(2x0,25) brązowy/zielony, niebieski/fioletowy, szary/różowy, czerwony/czarny 2x0,5 biały, brązowy CF2.0 4x(2x0,25) brązowy/zielony, niebieski/fioletowy, szary/różowy, czerwony/czarny 2x1,0 biały, brązowy CF2.0 4x(2x0,34) czarny/brązowy, czerwony/pomarańczowy, zielony/żółty, niebieski/fioletowy 4x0,5 czarny-biały, czerwony-biały, żółty-biały, niebieski-biały CF x(2x0,25)C biały/brązowy, zielony/żółty, szary/różowy, niebieski/czerwony (2x0,5) czarny nr 1/czarny nr 2 CF x(2x0,25)C biały/brązowy, zielony/żółty, szary/różowy CF x(2x0,14) czerwony/czarny, brązowy/zielony, żółty/fioletowy, szary/różowy (4x0,14)C niebieski-czarny/żółty-czarny/czerwony-czarny/zielony-czarny 4x1,0 biały-zielony, brązowy-zielony, niebieski, biały CF x(2x0,25) czerwony/czarny, szary/różowy 2x0,5 biały, brązowy CF x(2x0,25)C brązowy/zielony, szary/różowy, czerwony/czarny (3x0,25) niebieski/fioletowy/żółty 2x1,0 biały, brązowy Więcej typów strona typów prosto z magazynu bez kosztów cięcia 209

6 CF2 x d Przewód układu pomiarowego CF2 Klasa (4 do średnich obciążeń 2 droga przesuwu do m 2 odporny na olej) CF2 x d CF2.020 CF2.022 CF2.024 CF2.027 CF2.028 * CF2.036 CF2.037 CF2.038 nominalny żył [mm 2 ] (3x(2x0,14)+2x(4x0,14)+(2x0,5)C)C 8, ((2x0,25)+5x0,5)C 7, ((4x0,14)+2x(2x0,34))C 7, (5x(2x0,14)+2x0,5)C 8, (2x(2x0,20)+(2x0,38))C 7, (5x(2x0,25))C 8, (6x(2x0,25))C 8, (3x(2x0,14)+(2x0,34))C 7, Więcej typów ma zapytanie. 24,20 14,00 24,20 24,05 22,65 19,25 21,30 23,60 CF x(2x0,14) niebieski/czerwony, czarny/fioletowy, szary-różowy/czerwony-niebieski 2x(4x0,14) zielony/szary/żółty/róż., biały-zielony/biały-żółty/brąz.-zielony/brąz.-żółty (2x0,5) biały/brązowy CF2.022 CF2.022 (4x0,25)biały/brązowy/szary/czarny 3x(2x0,25+2x0,5) czarny nr 1/biały/czarny nr 2/żółty, czarny nr 3/biały/czarny nr 4/szary, czarny nr 5/czarny/czarny nr 6/pomarańczowy CF2.024 (4x0,14) żółty/szary/fioletowy/różowy 2x(2x0,34) biały-zielony/biały, brązowy-zielony/niebieski CF x(2x0,14) brązowy/zielony, żółty/szary, biały/fioletowy, czerwony-czarny, różowy/niebieski 2x0,5 biały-zielony, biały-czerwony CF2.028 (2x(2x0,15) zielony/żółty, różowy/niebieski (2x0,38) czerwony/czarny CF x(2x0,25) biały/brązowy, zielony/żółty, szary/różowy, niebieski/czerwony, czarny/fioletowy 6x(2x0,25) biały/brązowy, zielony/żółty, szary/różowy, niebieski/czerwony, czarny/fioletowy, szary-różowy/czerwony-niebieski CF x(2x0,25) biały/brązowy, zielony/żółty, szary/różowy, niebieski/czerwony, czarny/fioletowy, szary-różowy/czerwony-niebieski CF x(2x0,14) biały/brązowy, zielony/żółty, szary/różowy (2x0,34) niebieski/czerwony zł Przykład zamówienia: CF2.027 w wymaganej długości (0,5 m) Przewód CF2 chainflex.027 Symbol przewodu pomiarowego Przykład obliczenia dla 4 m CF2.027: 4 m x 24,05 = 96,2 PLN Obliczanie dodatku miedziowego Czas dostawy 24 godz. lub dziś. Czas dostawy oznacza czas do momentu wysyłki towaru. Więcej typów strona typów prosto z magazynu bez kosztów cięcia 2

7 CF1.D x d Przewód układu pomiarowego CF1.D Klasa (4 do średnich obciążeń 2 droga przesuwu do m 3 odporny na olej) CF1.D x d l do średnich obciążeń l płaszcz zewnętrzny z l ekranowany l odporny na działanie oleju i chłodziwa l wytrzymały na rozdzieranie l nie podtrzymujący palenia l odporny na działanie hydrolizy i drobnoustrojów l płaszcz zewnętrzny z Żyła Izolacja żyły Skręt żyły Oznakowanie żyły Element ekranu Płaszcz środkowy Promień gięcia zredukowany o 20% Specjalny drobnożyłowy przewodnik, wyjątkowo odporny na zginanie, z ocynkowanych drucików miedzianych. Mech. wysokowartościowa mieszanka PP. Zgodnie ze specyfikacją przewodów układu pomiarowego. Zgodnie ze specyfikacją przewodów układu pomiarowego tabela programu dostawy Ekstremalnie odporny na zginanie, powlekany cyną pleciony ekran miedziany. Pokrycie optyczne ok. 90%. Owinięcie folią zewnętrznej warstwy. Nie podtrzym. palenia Zgodnie z IEC , CEI 20-35, FT1, VW-1 Bez halogenu oparciu o EN Bez silikonu Bez substancji zakłócających lakierowanie (w oparciu o PV 3..7 stan z 1992). UL/CSA Styl 1589 i 20236, 30 V, 80 C NFPA W oparciu o NFPA rozdział.9 CEI W oparciu o CEI CE DESINA Bez ołowiu W oparciu o 2006/95/EG Zgodnie z VDW, standard DESINA W oparciu o 20/65/EU (RoHS-II) Pomieszczenia Zgodnie z ISO-Klasą 1. Materiał płaszcza zewn. zgodny z CF D, czyste sprawdzony przez IPA według normy ISO Ekran całości Odporny na zginanie, ocynkowany splot miedziany. Gęstość liniowa ok. 55%, optyczna ok. 80%. Płaszcz zewnętrzny Dopasowana do wymagań e-prowadnika, niskoadhezyjna mieszanka silnie odporna na ścieranie na podstawie (w oparciu o DIN VDE 0282 część ) od daty produkcji 5/20. Kolor: zielony (porównywalny z RAL 6018) Promień gięcia ruchomy min. x d stały min. 5 x d Temperatura ruchoma -20 C do +80 C stała -40 C do +80 C v maks. 5 m/s, 3 m/s samonośny/ślizgowy a maks. 30 m/s 2 Odporność UV Samonośne drogi przesuwów i do m w aplikacjach ślizgowych, klasa 2 Średnia Nowość! Gwarantowany okres użytkowania dla tej serii zgodnie z warunkami klubu gwarancyjnego str Podwójne cykle* 5 milionów 7,5 milionów milionów Temperatura, od/do [ C] -20 / - - / / +80 v maks. [m/s] samonośny ślizgowy 5 3 * Możliwa większa ilość podwójnych cykli pracy. a maks. [m/s 2 ] Typowy zakres zastosowania l do średnich obciążeń l Prawie nieograniczona olejoodporność l zastosowanie wewnątrz i na zewnątrz, bez bezpośredniego nasłonecznienia l samonośne drogi przesuwów i do m w aplikacjach ślizgowych l obrabiarki, zastosowanie w niskich temperaturach 30 [m],5,5 Napięcie nominalne Napięcie wstępne 50 V 500 V Olej Odporny na oleje (w oparciu o DIN EN ), klasa 3. Offshore MUD-odporność w oparciu o NEK 606 stan z typów prosto z magazynu bez kosztów cięcia Systemy readychain firmy igus są konfekcjonowane wstępnie z przewodami chainflex, wężami, złączami, elementami blaszanymi itp. 213

8 CF1.D x d Przewód układu pomiarowego CF1.D Klasa (4 do średnich obciążeń 2 droga przesuwu do m 3 odporny na olej) CF1.D x d CF1.001.D CF1.004.D CF1.006.D CF1.0.D CF1.015.D CF1.020.D (1) CF1.021.D CF1.022.D CF1.024.D CF1.027.D CF1.028.D CF1.035.D (1) Termin dostawy do uzgodnienia. nominalny żył [mm 2 ] (3x(2x0,14)C+(4x0,14)+(2x0,5))C 9, (2x(2x(2x0,14))+(4x0,14)C+(4x0,5))C, (3x(2x0,14)C+(4x0,14)+(4x0,25)+(2x0,5))C, (4x(2x0,34)+4x0,5)C 9, (4x(2x0,14)+4x0,5)C 8, (3x(2x0,14)+2x(4x0,14)+(2x0,5))C 8, ((4x0,25)+3x(2x0,25+2x0,5))C 9, ((2x0,25)+5x0,5)C 7, ((4x0,14)+2x(2x0,34))C 7, (5x(2x0,14)+2x0,5)C 8, (2x(2x0,20)+(2x0,38))C 8, (4x(2x0,25)C+2x(2x0,5))C, ,80 33,80 34,45 23,80 20,80 27,80 30,90 17,00 29,60 25,25 29,80 51,55 CF1.001.D 3x(2x0,14)C zielony/żółty, czarny/brązowy, czerwony/pomarańczowy (2x0,5) brązowy-czerwony/brązowy-niebieski CF1.004.D 2x(2x(2x0,14)) (brązowy/zielony)/(żółty/fioletowy), (szary/różowy)/(czerwony/czarny) (4x0,14)C żółty-czarny/czerwony-czarny/zielony-czarny/niebieski-czarny (4x0,5) brązowy-zielony/biały-zielony/niebieski/biały CF1.006.D 3x(2x0,14)C zielony/żółty, czarny/brązowy, czerwony/pomarańczowy (4x0,25) brązowy-żółty/brązowy-szary/zielony-czarny/zielony-czerwony (2x0,5) brązowy-czerwony/brązowy-niebieski CF1.0.D 4x(2x0,34) czarny/brąz., czerwony/pomarańczowy, zielony/żółty, nieb./fioletowy 4x0,5 czarny-biały, czerwony-biały, żółty-biały, niebieski-biały CF1.015.D 4x(2x0,14) brązowy/zielony, żółty/fioletowy, szary/różowy, czerwony/czarny 4x0,5 niebieski, biały, brązowy-zielony, biały-zielony CF1.020.D (1) 3x(2x0,14) niebieski/czerwony, czarny/fioletowy, szary-różowy/czerwony-nieb. 2x(4x0,14) zielony/szary/żółty/różowy, biały-zielony/biały-żółty/brąz.-zielony/brąz.-żółty (2x0,5) biały/brązowy CF1.021.D (4x0,25) biały/brązowy/szary/czarny 3x(2x0,25+2x0,5) czarny nr 1/biały/czarny nr 2/żółty, czarny nr 3/biały/czarny nr 4/szary, czarny nr 5/czarny/czarny nr 6/pomar. CF1.022.D (2x0,25) biały/brązowy 5x0,5 zielony, żółty, szary, różowy, niebieski CF1.024 (4x0,14) żółty/szary/fioletowy/różowy 2x(2x0,34) biały-zielony/biały, brązowy-zielony/niebieski CF1.027.D (1) 5x(2x0,14) brąz./zielony, żółty/szary, biały/fioletowy, czerwony-czarny, różowy/nieb. 2x0,5 biały-zielony, biały-czerwony CF1.028.D (2x(2x0,15) zielony/żółty, różowy/niebieski (2x0,38) czerwony/czarny CF1.035.D 4x(2x0,25)C biały/brązowy, zielony/żółty, szary/różowy, niebieski/czerwony 2x(2x0,5) czarny nr 1, czarny nr 2, czarny nr 3/czarny nr 4 zł Przykład zamówienia: CF1.021.D w wymaganej długości (0,5 m) Przewód CF1.D chainflex.021 Symbol przewodu pomiarowego Przykład obliczenia dla 4 m CF1.021.D: 4 m x 30,90 = 3,6 PLN Obliczanie dodatku miedziowego Czas dostawy 24 godz. lub dziś. Czas dostawy oznacza czas do momentu wysyłki towaru typów prosto z magazynu bez kosztów cięcia 215

9 CF3.D Przewód układu pomiarowego CF3.D Klasa (6 do największych obciążeń 4 droga przesuwu do 0 m 3 odporny na olej) CF3.D l do największych obciążeń l płaszcz zewnętrzny z l ekranowany l odporny na działanie oleju i chłodziwa l wytrzymały na rozdzieranie l nie podtrzymujący palenia l odporny na działanie hydrolizy i drobnoustrojów l nie zawiera i halogenów Żyła Izolacja żyły Skręt żyły Oznakowanie żyły Element ekranu Płaszcz wewnętrzny Promień gięcia zredukowany o 25% Żyła szczególnie odporna na zginanie z ocynkowanych drucików miedzianych (w oparciu o EN 60228). Mech. wysokowartościowa mieszanka PP. Zgodnie ze specyfikacją przewodów układu pomiarowego. Zgodnie ze specyfikacją przewodów układu pomiarowego tabela programu dostawy Ekstremalnie odporny na zginanie ocynkowany splot miedziany. Gęstość liniowa ok. 70%, optyczna ok. 90%. Dopasowana do wymagań e-prowadnika mieszanka. Nie podtrzym. palenia Zgodnie z IEC , CEI 20-35, FT1, VW-1 Bez halogenu W oparciu o EN Bez silikonu Bez substancji zakłócających lakierowanie (w oparciu o PV 3..7 stan z 1992). UL/CSA Styl 1589 i 20236, 30 V, 80 C NFPA W oparciu o NFPA rozdział.9 CEI W oparciu o CEI CE DESINA Bez ołowiu W oparciu o 2006/95/EG Zgodnie z VDW, standard DESINA W oparciu o 20/65/EU (RoHS-II) Pomieszczenia Zgodnie z ISO-Klasą 1. Materiał płaszcza zewn. zgodny z CF D, czyste sprawdzony przez IPA według normy ISO Ekran całości Ekstremalnie odporny na zginanie ocynkowany splot miedziany. Gęstość liniowa ok. 70%, optyczna ok. 90%. Płaszcz zewnętrzny Dopasowana do wymagań e-prowadnika, niskoadhezyjna mieszanka silnie odporna na ścieranie na podstawie (w oparciu o DIN VDE 0282 część ). Kolor: zielony (porównywalny z RAL 6018) Promień gięcia ruchomy min. stały min. 5 x d Temperatura ruchoma -20 C do +80 C stała -40 C do +80 C v maks. m/s, 5 m/s samonośny/ślizgowy a maks. 50 m/s 2 Odporność UV Samonośne drogi przesuwów i do 0 m w aplikacjach ślizgowych, klasa 4 Średnia Nowość! Gwarantowany okres użytkowania dla tej serii zgodnie z warunkami klubu gwarancyjnego str Podwójne cykle* 5 milionów 7,5 milionów milionów Temperatura, od/do [ C] -20 / - - / / +80 v maks. [m/s] samonośny ślizgowy 5 * Możliwa większa ilość podwójnych cykli pracy. a maks. [m/s 2 ] 50 [m] 0 Typowy zakres zastosowania l do największych obciążeń l prawie nieograniczona olejoodporność l zastosowanie wewnątrz i na zewnątrz, bez bezpośredniego nasłonecznienia l samonośne drogi przesuwów i do 0 m w aplikacjach ślizgowych l układarki regałowe, maszyny pakujące, systemy szybkiej manipulacji, pomieszczenia czyste, montaż powierzchniowy półprzewodników, dźwigi wewnętrzne, zastosowanie w niskich temperaturach 7,5 8,5 9,5 Napięcie nominalne Napięcie wstępne 50 V 500 V Olej Odporny na oleje (w oparciu o DIN EN ), klasa 3. Offshore MUD-odporność w oparciu o NEK 606 stan z Przewód układu pomiarowego chainflex, tutaj zastosowany w dwuwrzecionowej poziomej obrabiarce wielooperacyjnej 30 typów prosto z magazynu bez kosztów cięcia 217

10 CF3.D Przewód układu pomiarowego CF3.D Klasa (6 do największych obciążeń 4 droga przesuwu do 0 m 3 odporny na olej) CF3.D CF3.001.D CF3.002.D CF3.003.D CF3.004.D CF3.005.D CF3.006.D CF3.007.D (2) CF3.008.D CF3.009.D CF3.0.D (1) CF3.0.D (1) CF3.0.D (1) CF3.013.D CF3.014.D CF3.015.D CF3.016.D nominalny żył [mm 2 ] (3x(2x0,14)C+(4x0,14)+(2x0,5))C, (3x(2x0,14)C+2x(0,5)C)C, (3x(2x0,14)+2x1,0)C 8, (2x(2x(2x0,14))+(4x0,14)C+(4x0,5))C, (4x(2x0,14)+4x0,5)C 9, (3x(2x0,14)C+(4x0,14)+(4x0,25)+(2x0,5))C, (4x0,34)C 6, (3x(2x0,25))C 8, (4x(2x0,25)+2x0,5)C 9, (4x(2x0,25)+2x1,0)C 9, (4x(2x0,34)+4x0,5)C, (3x(2x0,14)C+(3x0,14)C+(4x0,14)+(2x0,14+2x0,5))C, (3x(2x0,14)C+2x0,5)C 9, (4x(2x0,25)C+(2x0,5))C, (4x(2x0,14)+4x0,5)C 9, (3x(2x0,25)C)C 9, ,56 48,75 33,55 54,25 36,70 53,85 21,55 27,30 34,90 37,75 37,50 59,20 41,95 47,20 36,70 39,30 CF3.001.D 3x(2x0,14)C zielony/żółty, czarny/brązowy, czerwony/pomarańczowy (2x0,5) brązowy-czerwony/brązowy-niebieski CF3.002.D 3x(2x0,14)C zielony/żółty, czarny/brązowy, czerwony/pomarańczowy 2x(0,5)C czarny, czerwony CF3.003.D 3x(2x0,14) biały/brązowy, zielony/żółty, szary/różowy 2x1,0 niebieski, czerwony CF3.004.D 2x(2x(2x0,14)) (brązowy/zielony)/(żółty/fioletowy), (szary/różowy)/(czerwony/czarny) (4x0,14)C żółty-czarny/czerwony-czarny/zielony-czarny/niebieski-czarny (4x0,5) brązowy-zielony/biały-zielony/niebieski/biały CF3.005.D 4x(2x0,14) biały/brązowy, zielony/żółty, szary/różowy, niebieski/czerwony 4x0,5 czarny, fioletowy, szary-różowy, czerwony-niebieski CF3.006.D 3x(2x0,14)C zielony/żółty, czarny/brązowy, czerwony/pomarańczowy (4x0,25) brązowy-żółty/brązowy-szary/zielony-czarny/zielony-czerwony (2x0,5) brązowy-czerwony/brązowy-niebieski CF3.007.D (2) 4x0,34 biały, zielony, brązowy, żółty (skręt czwórką gwiazdową) CF3.008.D 3x(2x0,25) biały/brązowy, zielony/żółty, szary/różowy CF3.009.D 4x(2x0,25) brązowy/zielony, niebieski/fioletowy, szary/różowy, czerwony/czarny 2x0,5 biały, brązowy CF3.0.D (1) 4x(2x0,25) brązowy/zielony, niebieski/fioletowy, szary/różowy, czerwony/czarny 2x1,0 biały, brązowy CF3.0.D (1) 4x(2x0,34) czarny/brązowy, czerwony/pomarańczowy, zielony/żółty, niebieski/fioletowy 4x0,5 czarny-biały, czerwony-biały, żółty-biały, niebieski-biały CF3.0.D (1) 3x(2x0,14)C zielony/żółty, biały/szary, niebieski/czerwony (3x0,14)C czerwony/zielony/brązowy (4x0,14) szary/żółty/różowy/fioletowy (2x0,14+2x0,5) niebieski/brązowy-niebieski/szary/brązowy-czerwony CF3.013.D 3x(2x0,14)C biały/brązowy, zielony/żółty, szary/różowy 2x0,5 niebieski, czerwony CF3.014.D 4x(2x0,25)C biały/brązowy, zielony/żółty, szary/różowy, niebieski/czerwony (2x0,5) czarny nr 1/czarny nr 2 CF3.015.D 4x(2x0,14) brązowy/zielony, żółty/fioletowy, szary/różowy, czerwony/czarny 4x0,5 niebieski, biały, brązowy-zielony, biały-zielony CF3.016.D 3x(2x0,25)C biały/brązowy, zielony/żółty, szary/różowy (1) Termin dostawy do uzgodnienia. Oznakowane gwiazdką (2) typy przewodów chainflex bazują na pęczkach zbudowanych każdorazowo z 4 żył. Więcej typów ma zapytanie. Więcej typów strona typów prosto z magazynu bez kosztów cięcia 219

11 CF3.D Przewód układu pomiarowego CF3.D Klasa (6 do największych obciążeń 4 droga przesuwu do 0 m 3 odporny na olej) CF3.D CF3.017.D (4) CF3.018.D (1)/(4 CF3.019.D (4) CF3.021.D (1) CF3.022.D CF3.025.D CF3.027.D (1) CF3.028.D (4) CF3.029.D CF3.031.D CF3.032.D (15) CF3.033.D (15) nominalny żył [mm 2 ] (4x(2x0,14)+(4x0,14)C+4x1,0)C, (2x(2x0,25)+2x0,5)C 7, (3x(2x0,25)C+(3x0,25)+2x1,0)C, ((4x0,25)+3x(2x0,25+2x0,5))C, ((2x0,25)+5x0,5)C 8, (3x(2x0,14)C+(2x0,5)C)C, (5x(2x0,14)+2x0,5)C 9, (2x(2x0,20)+(2x0,38))C 7, (5x(2x0,25)C+(2x0,25+2x0,5))C 13, (2x(2x0,25)C+2x1,0)C 9, x(2x0,14)C+(3x0,14)C 9, x(2x0,14)C+2x(1,0)C, (1) Termin dostawy do uzgodnienia. (4) produkcja bez płaszcza wewnętrznego (15) w całości nieekranowany Więcej typów ma zapytanie. 47,50 21,20 41,95 47,45 29,80 69,60 36,05 35,60 59,95 37,65 38,50 49,50 CF3.017.D (4) 4x(2x0,14) czerwony/czarny, zielony/brązowy, żółty/fioletowy, różowy/szary (4x0,14)C niebieski-czarny/żółty-czarny/czerwony-czarny/zielony-czarny 4x1,0 biały-zielony, brązowy-zielony, niebieski, biały CF3.018.D (1)/(4 2x(2x0,25) czerwony/czarny, szary/różowy 2x0,5 biały, brązowy CF3.019.D (4) 3x(2x0,25)C brązowy/zielony, szary/różowy, czerwony/czarny (3x0,25) niebieski/żółty/fioletowy 2x1,0 biały, brązowy CF3.021.D (1) (4x0,25) biały/brązowy/szary/czarny 3x(2x0,25+2x0,5) czarny nr 1/biały/czarny nr 2/żółty, czarny nr 3/biały/czarny nr 4/szary, czarny nr 5/czarny/czarny nr 6/pomarańczowy CF3.022.D (2x0,25) biały/brązowy 5x0,5 zielony, żółty, szary, różowy, niebieski CF3.025.D 3x(2x0,14)C zielony/żółty, niebieski/czerwony, szary/różowy (2x0,5)C biały/brązowy CF3.027.D (1) 5x(2x0,14) brąz./zielony, żółty/szary, biały/fioletowy, czerwony-czarny, różowy/niebieski 2x0,5 biały-zielony, biały-czerwony CF3.028.D (4) 2x(2x0,20) zielony/żółty, różowy/niebieski (2x0,38) czerwony/czarny CF3.029.D 5x(2x0,25)C biały/brązowy, zielony/żółty, szary/różowy, niebieski/czerwony, czarny/fioletowy (2x0,25+2x0,5) szary-różowy/brązowy-zielony/biały-zielony/czerwony-niebieski CF3.031.D 2x(2x0,25)C biały/brązowy, zielony/żółty 2x1,0 czarny nr 1, czarny nr 2 CF3.032.D (15) 3x(2x0,14)C zielony/czarny, żółty/czarny, czerwony/czarny (3x0,14)C szary/różowy/czarny CF3.033.D (15) 4x(2x0,14)C żółty/czarny, czerwony/czarny, niebieski/czarny, zielony/czarny 2x(1,0)C biały, brązowy Więcej typów strona , typów prosto z magazynu bez kosztów cięcia 221

12 CF3.D Przewód układu pomiarowego CF3.D Klasa (6 do największych obciążeń 4 droga przesuwu do 0 m 3 odporny na olej) CF3.D CF3.034.D (15) CF3.035.D CF3.036.D CF3.037.D CF3.038.D CF3.040.D nominalny żył [mm 2 ] (15) w całości nieekranowany Więcej typów ma zapytanie. 3x(2x0,14)C+(4x0,14)C+2x(2x0,5)C, (4x(2x0,25)C+2x(2x0,5))C, (5x(2x0,25))C 9, (6x(2x0,25))C, (3x(2x0,14)+(2x0,34))C 8, (3x(4x0,14)+(2x0,14+2x0,34)+2x1,5)C, , 57, 35,80 39,90 44,95 80,75 CF3.034.D (15) 3x(2x0,14)C zielony/czarny, fioletowy/czarny, niebieski/czarny (4x0,14)C czerwony/żółty/czarny-czerwony/czarny-żółty 2x(2x0,5)C czarny/brązowy, czarny/biały CF3.035.D 4x(2x0,25)C biały/brązowy, zielony/żółty, szary/różowy, niebieski/czerwony 2x(2x0,5) czarny nr 1, czarny nr 2, czarny nr 3/czarny nr 4 CF3.036.D 5x(2x0,25) biały/brązowy, zielony/żółty, szary/różowy, niebieski/czerwony, czarny/fioletowy CF3.037.D 6x2x0,25 biały/brązowy, zielony/żółty, szary/różowy, niebieski/czerwony, czarny/fio letowy, szary-różowy/czerwony-niebieski CF3.038.D 3x(2x0,14) biały/brązowy, zielony/żółty, szary/różowy (2x0,34) niebieski/czerwony CF3.040.D 3x(4x0,14) czarny/czerwony/biały-czarny/biały-czerwony, zielony/niebieski/białyzielony/biały-niebieski, żółty/brązowy/biały-żółty/biały-brązowy (2x0,14+2x0,34) fioletowy/pomarańczowy/białyfioletowy/biały-pomarańczowy 2x1,5 biały-szary, szary zł Przykład zamówienia: CF3.035.D w wymaganej długości (0,5 m) Przewód CF3.D chainflex.035 Symbol przewodu pomiarowego Przykład obliczenia dla 4 m CF3.035.D: 4 m x 57, = 228,44 PLN Obliczanie dodatku miedziowego Czas dostawy 24 godz. lub dziś. Czas dostawy oznacza czas do momentu wysyłki towaru. Więcej typów strona typów prosto z magazynu bez kosztów cięcia 223

13 CF.D Przewód układu pomiarowego CF.D Klasa (6 do największych obciążeń 5 droga przesuwu do 400 m 4 odporny na olej) CF.D l do największych obciążeń l płaszcz zewnętrzny z l ekranowany l odporny na działanie oleju l odporny na działanie oleju biologicznego l nie zawiera i halogenów l odporny na działanie hydrolizy i drobnoustrojów Promień gięcia zredukowany o 25% Bez halogenu W oparciu o EN CE W oparciu o 2006/95/EG DESINA Zgodnie z VDW, standard DESINA Bez ołowiu W oparciu o 20/65/EU (RoHS-II) Żyła Izolacja żyły Skręt żyły Oznakowanie żyły Element ekranu Płaszcz wewnętrzny Żyła szczególnie odporna na zginanie z ocynkowanych drucików miedzianych (w oparciu o EN 60228). Mech. wysokowartościowa mieszanka PP. Zgodnie ze specyfikacją przewodów układu pomiarowego. Zgodnie ze specyfikacją przewodów układu pomiarowego tabela programu dostawy Ekstremalnie odporny na zginanie ocynkowany splot miedziany. Gęstość liniowa ok. 70%, optyczna ok. 90%. Dopasowana do wymagań e-prowadnika mieszanka. Ekran całości Ekstremalnie odporny na zginanie ocynkowany splot miedziany. Gęstość liniowa ok. 70%, optyczna ok. 90%. Płaszcz zewnętrzny Dopasowana do wymagań e-prowadnika niskoadhezyjna, wysoko odporna na ścieranie i zginanie mieszanka na bazie. Kolor: zielony (porównywalny z RAL 6018) Promień gięcia ruchomy min. stały min. 5 x d Temperatura ruchoma -35 C do +0 C stała -40 C do +0 C v maks. m/s, 6 m/s samonośny/ślizgowy a maks. 0 m/s 2 Pomieszczenia Zgodnie z ISO-Klasą 1. Materiał płaszcza zewn. zgodny z CF , sprawdzony przez czyste IPA według normy ISO Nowość! Gwarantowany okres użytkowania dla tej serii zgodnie z warunkami klubu gwarancyjnego str Podwójne cykle* 5 milionów 7,5 milionów milionów Temperatura, od/do [ C] -35 / / / +0 v maks. [m/s] samonośny ślizgowy 6 * Możliwa większa ilość podwójnych cykli pracy. a maks. [m/s 2 ] 0 [m] 400 Typowy zakres zastosowania l do największych obciążeń l prawie nieograniczona olejoodporność, również na olej biologiczny l zastosowanie wewnątrz i na zewnątrz, bez bezpośredniego nasłonecznienia l samonośne drogi przesuwów i do 400 m w aplikacjach ślizgowych l układarki regałowe, maszyny pakujące, systemy szybkiej manipulacji, pomieszczenia czyste, montaż powierzchniowy półprzewodników, dźwigi wewnętrzne, zastosowanie w niskich temperaturach 7,5 8,5 9,5 Odporność UV Napięcie nominalne Napięcie wstępne Olej Bez silikonu Samonośne drogi przesuwów i do 400 m w aplikacjach ślizgowych, klasa 5 Średnia 50 V 500 V Odporny na oleje (w oparciu o DIN EN ), odporny na olej biologiczny (w oparciu o VDMA z Plantocut 8 S-MB przetestowane przez DEA), klasa 4. Bez substancji zakłócających lakierowanie (w oparciu o PV 3..7 stan z 1992). Konfekcjonowane wstępnie systemy zasilania igus dla przemysłu obrabiarek. 30 typów prosto z magazynu bez kosztów cięcia 225

14 CF.D Przewód układu pomiarowego CF.D Klasa (6 do największych obciążeń 5 droga przesuwu do 400 m 4 odporny na olej) CF.D CF.001.D CF.002.D CF.003.D CF.004.D CF.005.D CF.006.D CF.007.D (2) CF.008.D CF.009.D CF.0.D CF.0.D CF.0.D CF.013.D CF.014.D CF.015.D CF.016.D nominalny żył [mm 2 ] (3x(2x0,14)C+(4x0,14)+(2x0,5))C (3x(2x0,14)C+2x(0,5)C)C, (3x(2x0,14)+2x1,0)C 8, (2x(2x(2x0,14))+(4x0,14)C+(4x0,5))C, (4x(2x0,14)+4x0,5)C 9, (3x(2x0,14)C+(4x0,14)+(4x0,25)+(2x0,5))C, (4x0,34)C 6, (3x(2x0,25))C 7, (4x(2x0,25)+2x0,5)C 9, (4x(2x0,25)+2x1,0)C 9, (4x(2x0,34)+4x0,5)C, (3x(2x0,14)C+(3x0,14)C+(4x0,14)+(2x0,14+2x0,5))C, (3x(2x0,14)C+2x0,5)C 9, (4x(2x0,25)C+(2x0,5))C, (4x(2x0,14)+4x0,5)C 9, (3x(2x0,25)C)C 9, (1) Termin dostawy do uzgodnienia. Oznakowane gwiazdką (2) typy przewodów chainfle x bazują na pęczkach zbudowanych każdorazowo z 4 żył. 43,85 42,75 31,50 49,45 31,15 50,40 20,95 25,20 27,20 35,55 35,15 55,40 35,90 42, 31,15 36,15 CF.001.D 3x(2x0,14)C zielony/żółty, czarny/brązowy, czerwony/pomarańczowy (2x0,5) brązowy-czerwony/brązowy-niebieski CF.002.D 3x(2x0,14)C zielony/żółty, czarny/brązowy, czerwony/pomarańczowy 2x(0,5)C czarny, czerwony CF.003.D 3x(2x0,14) biały/brązowy, zielony/żółty, szary/różowy 2x1,0 niebieski, czerwony CF.004.D 2x(2x(2x0,14)) (brązowy/zielony), (żółty/fioletowy), (szary/różowy)/(czerwony/czarny) (4x0,14)C żółty-czarny/czerwony-czarny/zielony-czarny/niebieski-czarny (4x0,5) brązowy-zielony/biały-zielony/niebieski/biały CF.005.D 4x(2x0,14) biały/brązowy, zielony/żółty, szary/różowy, niebieski/czerwony 4x0,5 czarny, fioletowy, szary-różowy, czerwony-niebieski CF.006.D 3x(2x0,14)C zielony/żółty, czarny/brązowy, czerwony/pomarańczowy (4x0,25) brązowy-żółty/brązowy-szary/zielony-czarny/zielony-czerwony (2x0,5) brązowy-czerwony/brązowy-niebieski CF.007.D (2) 4x0,34 4x0,34 biały, zielony, brązowy, żółty (skręt czwórką gwiazdową) CF.008.D 3x(2x0,25) biały/brązowy, zielony/żółty, szary/różowy CF.009.D 4x(2x0,25) brązowy/zielony, niebieski/fioletowy, szary/różowy, czerwony/czarny 2x0,5 biały, brązowy CF.0.D 4x(2x0,25) brązowy/zielony, niebieski/fioletowy, szary/różowy, czerwony/czarny 2x1,0 biały, brązowy CF.0.D 4x(2x0,34) czarny/brązowy, czerwony/pomarańczowy, zielony/żółty, niebieski/fioletowy 4x0,5 czarny-biały, czerwony-biały, żółty-biały, niebieski-biały CF.0.D 3x(2x0,14)C zielony/żółty, biały/szary, niebieski/czerwony (3x0,14)C czerwony/zielony/brązowy (4x0,14) szary/żółty/różowy/fioletowy (2x0,14+2x0,5) niebieski/brązowy-niebieski/szary/brązowy-czerwony CF.013.D 3x(2x0,14)C biały/brązowy, zielony/żółty, szary/różowy 2x0,5 niebieski, czerwony CF.014.D 4x(2x0,25)C biały/brązowy, zielony/żółty, szary/różowy, niebieski/czerwony (2x0,5) czarny nr 1/czarny nr 2 CF.015.D 4x(2x0,14) brązowy/zielony, żółty/fioletowy, szary/różowy, czerwony/czarny 4x0,5 niebieski, biały, brązowy-zielony, biały-zielony CF.016.D 3x(2x0,25)C biały/brązowy, zielony/żółty, szary/różowy Więcej typów strona typów prosto z magazynu bez kosztów cięcia 227
