1 FAVORIT Instrukcja obs³ugi Zmywarka do naczyñ

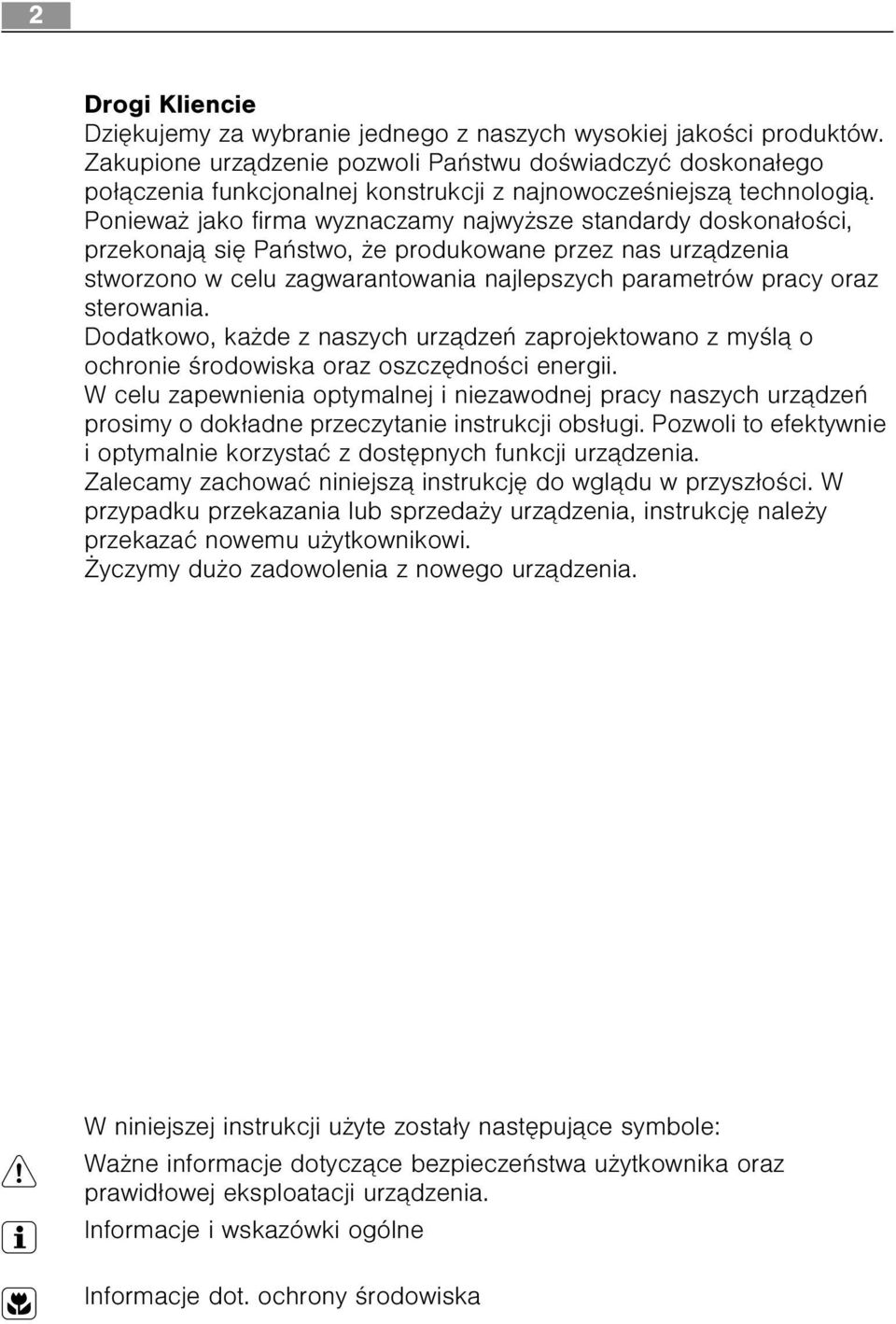

2 2 Drogi Kliencie Dziêkujemy za wybranie jednego z naszych wysokiej jakoœci produktów. Zakupione urz¹dzenie pozwoli Pañstwu doœwiadczyæ doskona³ego po³¹czenia funkcjonalnej konstrukcji z najnowoczeœniejsz¹ technologi¹. Poniewa jako firma wyznaczamy najwy sze standardy doskona³oœci, przekonaj¹ siê Pañstwo, e produkowane przez nas urz¹dzenia stworzono w celu zagwarantowania najlepszych parametrów pracy oraz sterowania. Dodatkowo, ka de z naszych urz¹dzeñ zaprojektowano z myœl¹ o ochronie œrodowiska oraz oszczêdnoœci energii. W celu zapewnienia optymalnej i niezawodnej pracy naszych urz¹dzeñ prosimy o dok³adne przeczytanie instrukcji obs³ugi. Pozwoli to efektywnie i optymalnie korzystaæ z dostêpnych funkcji urz¹dzenia. Zalecamy zachowaæ niniejsz¹ instrukcjê do wgl¹du w przysz³oœci. W przypadku przekazania lub sprzeda y urz¹dzenia, instrukcjê nale y przekazaæ nowemu u ytkownikowi. yczymy du o zadowolenia z nowego urz¹dzenia. W niniejszej instrukcji u yte zosta³y nastêpuj¹ce symbole: 1 Wa ne informacje dotycz¹ce bezpieczeñstwa u ytkownika oraz prawid³owej eksploatacji urz¹dzenia. 3 Informacje i wskazówki ogólne 2 Informacje dot. ochrony œrodowiska

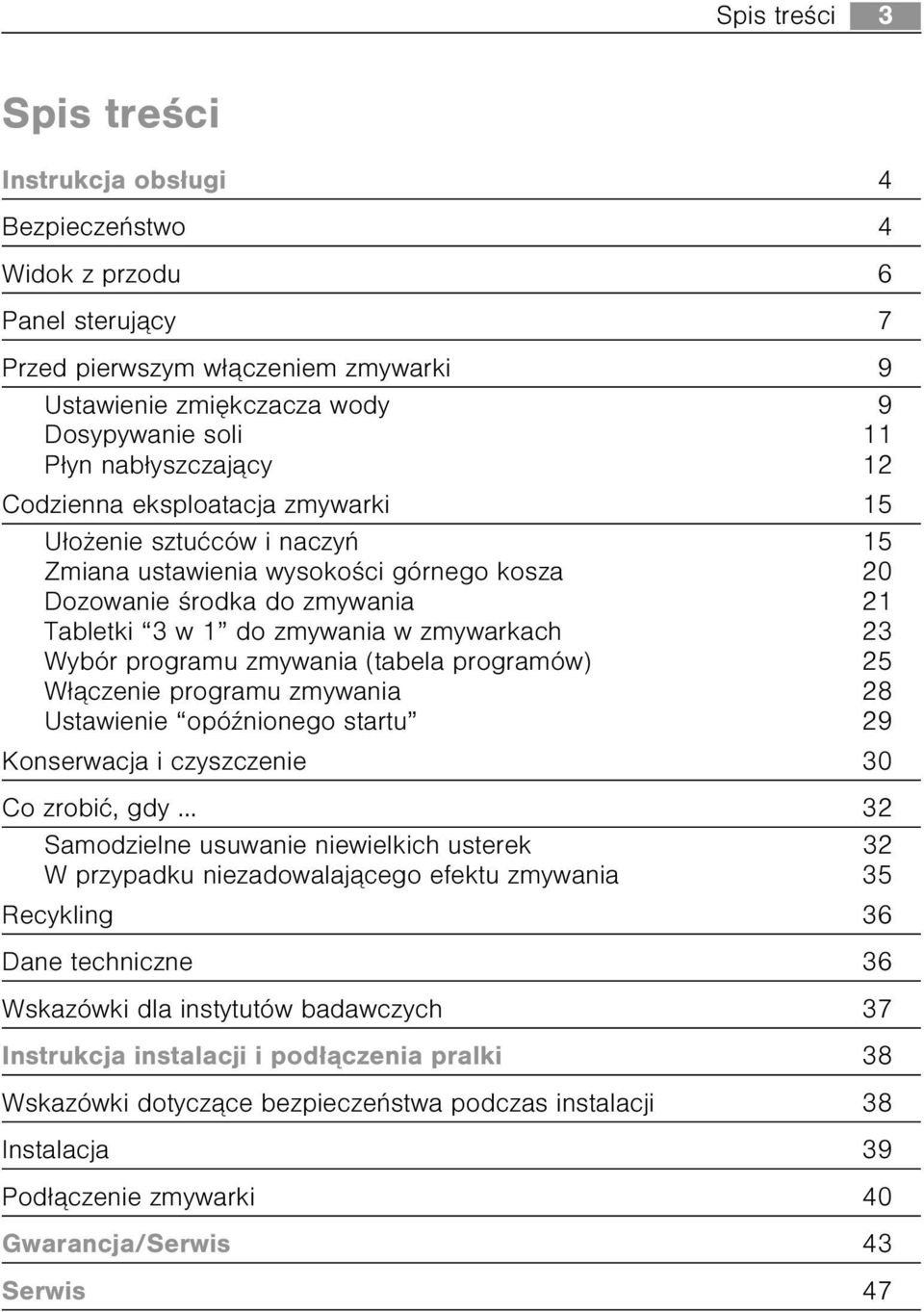

3 Spis treœci 3 Spis treœci Instrukcja obs³ugi 4 Bezpieczeñstwo 4 Widok z przodu 6 Panel steruj¹cy 7 Przed pierwszym w³¹czeniem zmywarki 9 Ustawienie zmiêkczacza wody 9 Dosypywanie soli 11 P³yn nab³yszczaj¹cy 12 Codzienna eksploatacja zmywarki 15 U³o enie sztuæców i naczyñ 15 Zmiana ustawienia wysokoœci górnego kosza 20 Dozowanie œrodka do zmywania 21 Tabletki 3 w 1 do zmywania w zmywarkach 23 Wybór programu zmywania (tabela programów) 25 W³¹czenie programu zmywania 28 Ustawienie opóÿnionego startu 29 Konserwacja i czyszczenie 30 Co zrobiæ, gdy 32 Samodzielne usuwanie niewielkich usterek 32 W przypadku niezadowalaj¹cego efektu zmywania 35 Recykling 36 Dane techniczne 36 Wskazówki dla instytutów badawczych 37 Instrukcja instalacji i pod³¹czenia pralki 38 Wskazówki dotycz¹ce bezpieczeñstwa podczas instalacji 38 Instalacja 39 Pod³¹czenie zmywarki 40 Gwarancja/Serwis 43 Serwis 47

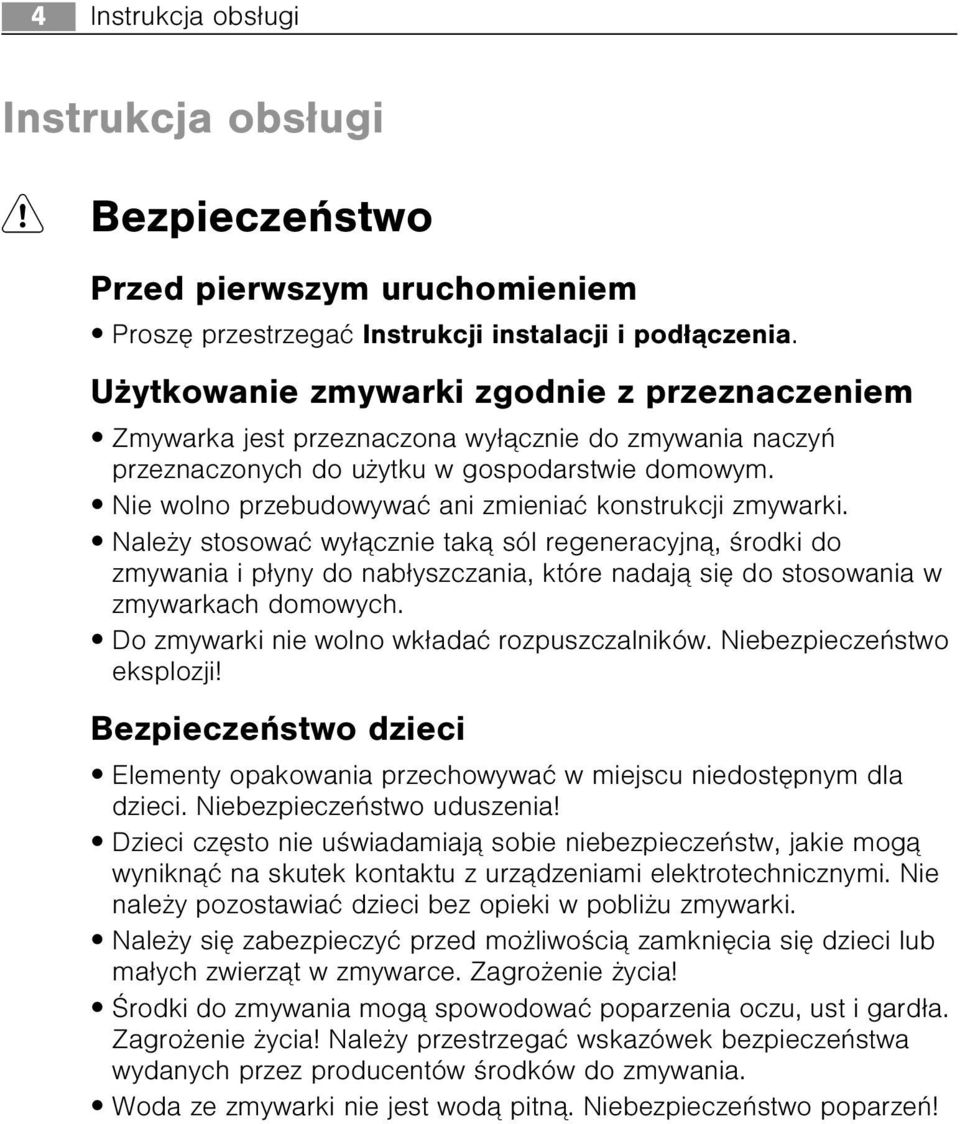

4 4 Instrukcja obs³ugi Instrukcja obs³ugi 1 Bezpieczeñstwo Przed pierwszym uruchomieniem Proszê przestrzegaæ Instrukcji instalacji i pod³¹czenia. U ytkowanie zmywarki zgodnie z przeznaczeniem Zmywarka jest przeznaczona wy³¹cznie do zmywania naczyñ przeznaczonych do u ytku w gospodarstwie domowym. Nie wolno przebudowywaæ ani zmieniaæ konstrukcji zmywarki. Nale y stosowaæ wy³¹cznie tak¹ sól regeneracyjn¹, œrodki do zmywania i p³yny do nab³yszczania, które nadaj¹ siê do stosowania w zmywarkach domowych. Do zmywarki nie wolno wk³adaæ rozpuszczalników. Niebezpieczeñstwo eksplozji! Bezpieczeñstwo dzieci Elementy opakowania przechowywaæ w miejscu niedostêpnym dla dzieci. Niebezpieczeñstwo uduszenia! Dzieci czêsto nie uœwiadamiaj¹ sobie niebezpieczeñstw, jakie mog¹ wynikn¹æ na skutek kontaktu z urz¹dzeniami elektrotechnicznymi. Nie nale y pozostawiaæ dzieci bez opieki w pobli u zmywarki. Nale y siê zabezpieczyæ przed mo liwoœci¹ zamkniêcia siê dzieci lub ma³ych zwierz¹t w zmywarce. Zagro enie ycia! Œrodki do zmywania mog¹ spowodowaæ poparzenia oczu, ust i gard³a. Zagro enie ycia! Nale y przestrzegaæ wskazówek bezpieczeñstwa wydanych przez producentów œrodków do zmywania. Woda ze zmywarki nie jest wod¹ pitn¹. Niebezpieczeñstwo poparzeñ!

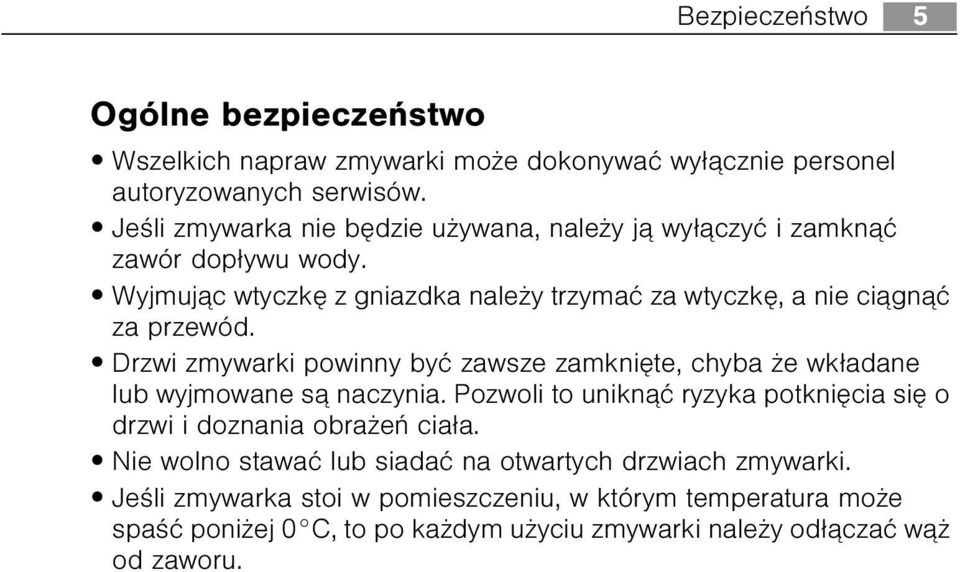

5 Bezpieczeñstwo 5 Ogólne bezpieczeñstwo Wszelkich napraw zmywarki mo e dokonywaæ wy³¹cznie personel autoryzowanych serwisów. Jeœli zmywarka nie bêdzie u ywana, nale y j¹ wy³¹czyæ i zamkn¹æ zawór dop³ywu wody. Wyjmuj¹c wtyczkê z gniazdka nale y trzymaæ za wtyczkê, a nie ci¹gn¹æ za przewód. Drzwi zmywarki powinny byæ zawsze zamkniête, chyba e wk³adane lub wyjmowane s¹ naczynia. Pozwoli to unikn¹æ ryzyka potkniêcia siê o drzwi i doznania obra eñ cia³a. Nie wolno stawaæ lub siadaæ na otwartych drzwiach zmywarki. Jeœli zmywarka stoi w pomieszczeniu, w którym temperatura mo e spaœæ poni ej 0 C, to po ka dym u yciu zmywarki nale y od³¹czaæ w¹ od zaworu.

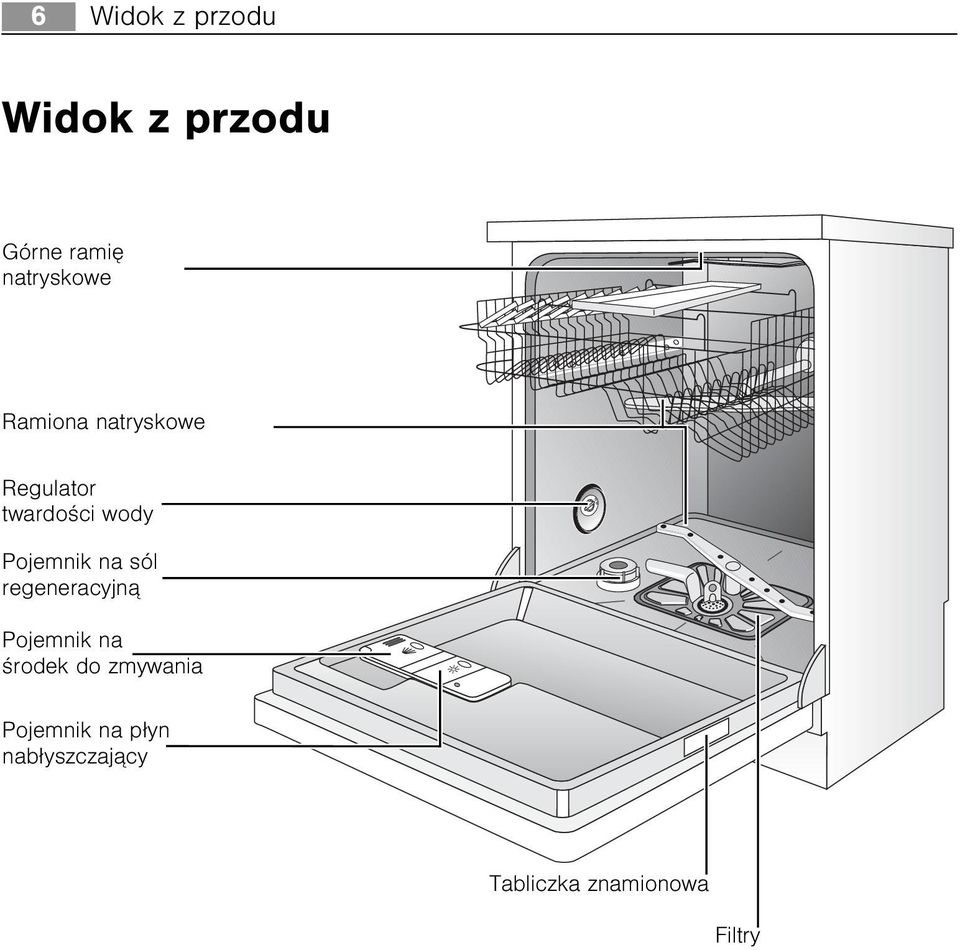

6 6 Widok z przodu Widok z przodu Górne ramiê natryskowe Ramiona natryskowe Regulator twardoœci wody Pojemnik na sól regeneracyjn¹ Pojemnik na œrodek do zmywania Pojemnik na p³yn nab³yszczaj¹cy Tabliczka znamionowa Filtry

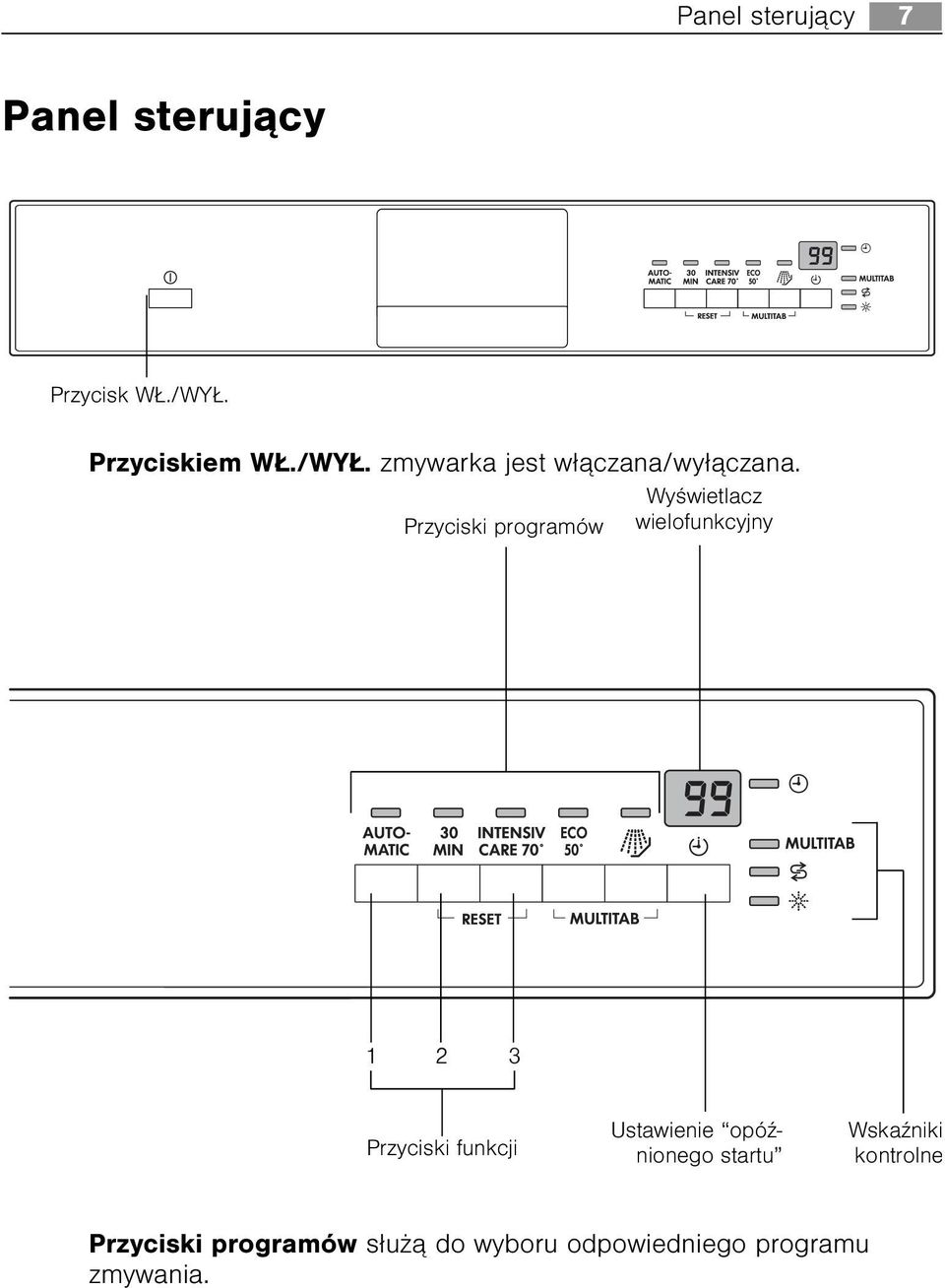

7 Panel steruj¹cy 7 Panel steruj¹cy Przycisk W./WY. Przyciskiem W./WY. zmywarka jest w³¹czana/wy³¹czana. Przyciski programów Wyœwietlacz wielofunkcyjny Przyciski funkcji Ustawienie opóÿnionego startu WskaŸniki kontrolne Przyciski programów s³u ¹ do wyboru odpowiedniego programu zmywania.

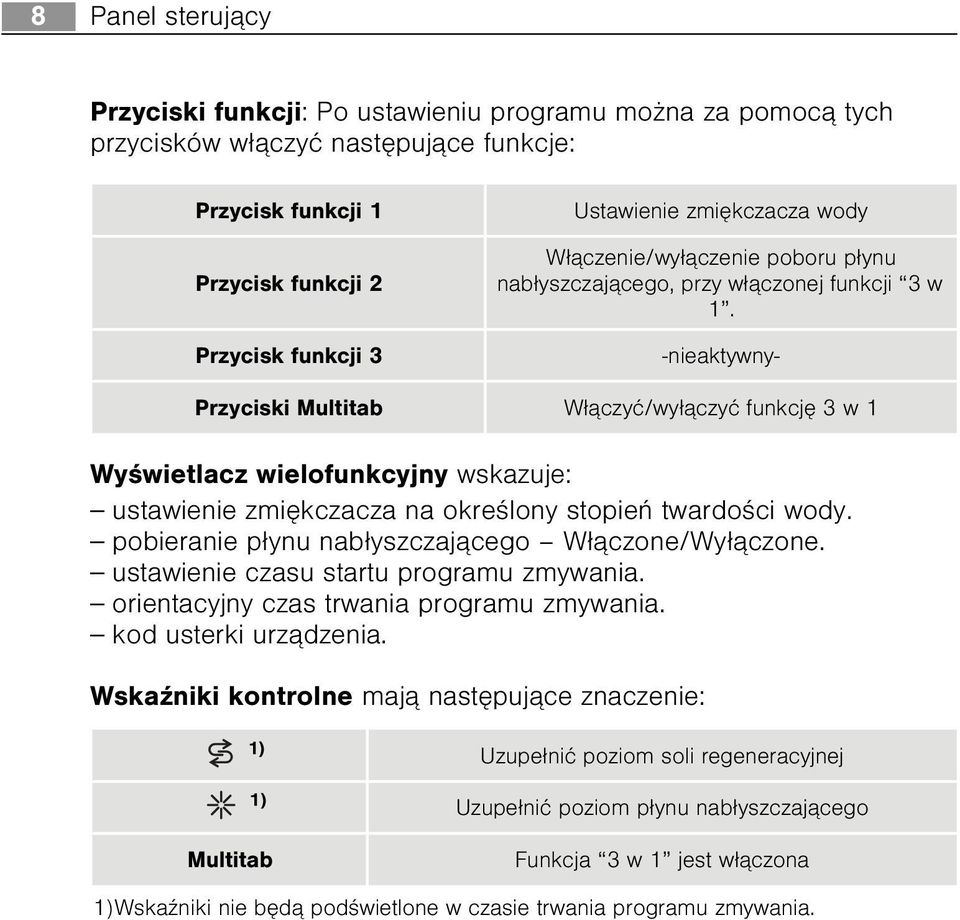

8 8 Panel steruj¹cy Przyciski funkcji: Po ustawieniu programu mo na za pomoc¹ tych przycisków w³¹czyæ nastêpuj¹ce funkcje: Przycisk funkcji 1 Przycisk funkcji 2 Przycisk funkcji 3 Ustawienie zmiêkczacza wody W³¹czenie/wy³¹czenie poboru p³ynu nab³yszczaj¹cego, przy w³¹czonej funkcji 3 w 1. -nieaktywny- Przyciski Multitab W³¹czyæ/wy³¹czyæ funkcjê 3 w 1 Wyœwietlacz wielofunkcyjny wskazuje: ustawienie zmiêkczacza na okreœlony stopieñ twardoœci wody. pobieranie p³ynu nab³yszczaj¹cego W³¹czone/Wy³¹czone. ustawienie czasu startu programu zmywania. orientacyjny czas trwania programu zmywania. kod usterki urz¹dzenia. WskaŸniki kontrolne maj¹ nastêpuj¹ce znaczenie: 1) Uzupe³niæ poziom soli regeneracyjnej 1) Uzupe³niæ poziom p³ynu nab³yszczaj¹cego Multitab Funkcja 3 w 1 jest w³¹czona 1)WskaŸniki nie bêd¹ podœwietlone w czasie trwania programu zmywania.

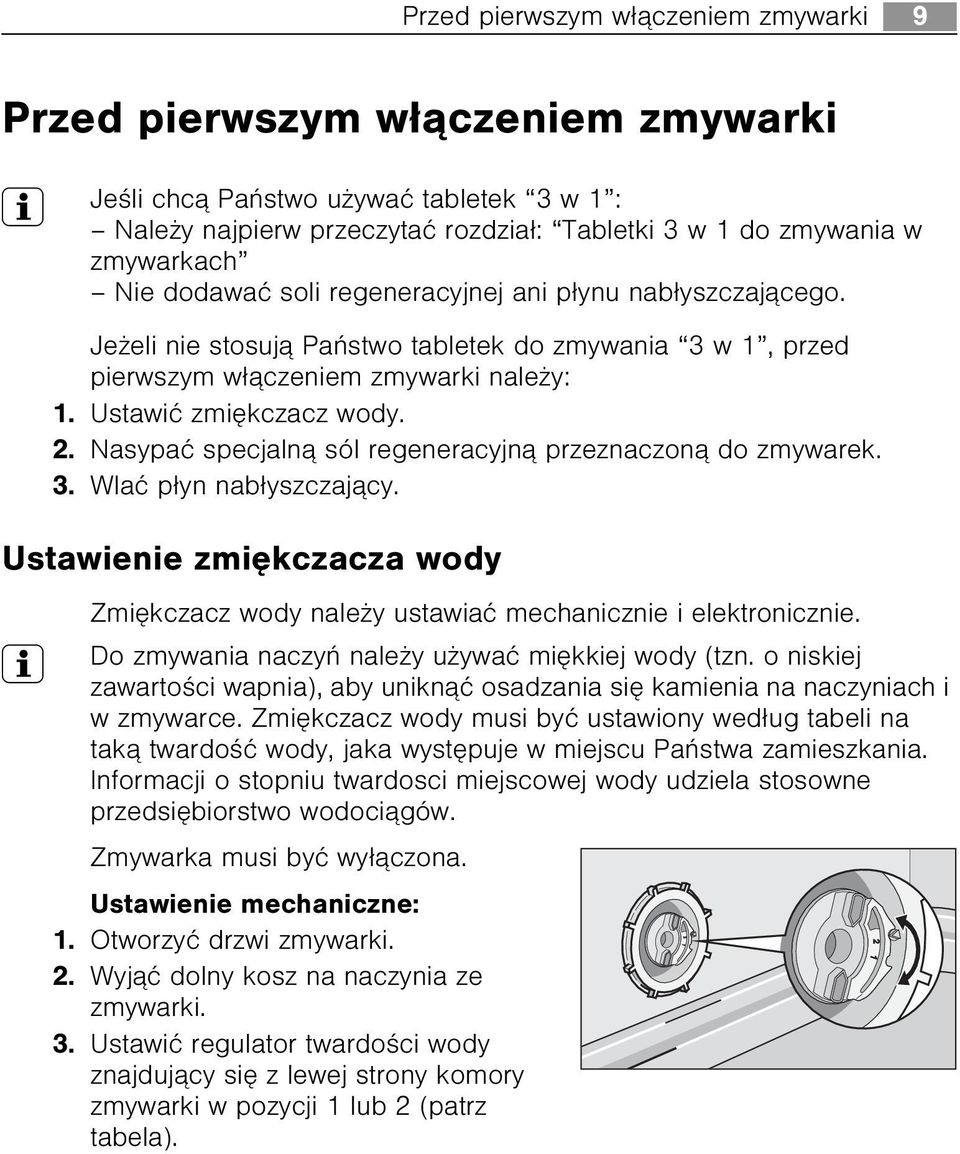

9 Przed pierwszym w³¹czeniem zmywarki 9 Przed pierwszym w³¹czeniem zmywarki 3 Jeœli chc¹ Pañstwo u ywaæ tabletek 3 w 1 : Nale y najpierw przeczytaæ rozdzia³: Tabletki 3 w 1 do zmywania w zmywarkach Nie dodawaæ soli regeneracyjnej ani p³ynu nab³yszczaj¹cego. Je eli nie stosuj¹ Pañstwo tabletek do zmywania 3 w 1, przed pierwszym w³¹czeniem zmywarki nale y: 1. Ustawiæ zmiêkczacz wody. 2. Nasypaæ specjaln¹ sól regeneracyjn¹ przeznaczon¹ do zmywarek. 3. Wlaæ p³yn nab³yszczaj¹cy. Ustawienie zmiêkczacza wody Zmiêkczacz wody nale y ustawiaæ mechanicznie i elektronicznie. 3 Do zmywania naczyñ nale y u ywaæ miêkkiej wody (tzn. o niskiej zawartoœci wapnia), aby unikn¹æ osadzania siê kamienia na naczyniach i w zmywarce. Zmiêkczacz wody musi byæ ustawiony wed³ug tabeli na tak¹ twardoœæ wody, jaka wystêpuje w miejscu Pañstwa zamieszkania. Informacji o stopniu twardosci miejscowej wody udziela stosowne przedsiêbiorstwo wodoci¹gów. Zmywarka musi byæ wy³¹czona. Ustawienie mechaniczne: 1. Otworzyæ drzwi zmywarki. 2. Wyj¹æ dolny kosz na naczynia ze zmywarki. 3. Ustawiæ regulator twardoœci wody znajduj¹cy siê z lewej strony komory zmywarki w pozycji 1 lub 2 (patrz tabela).

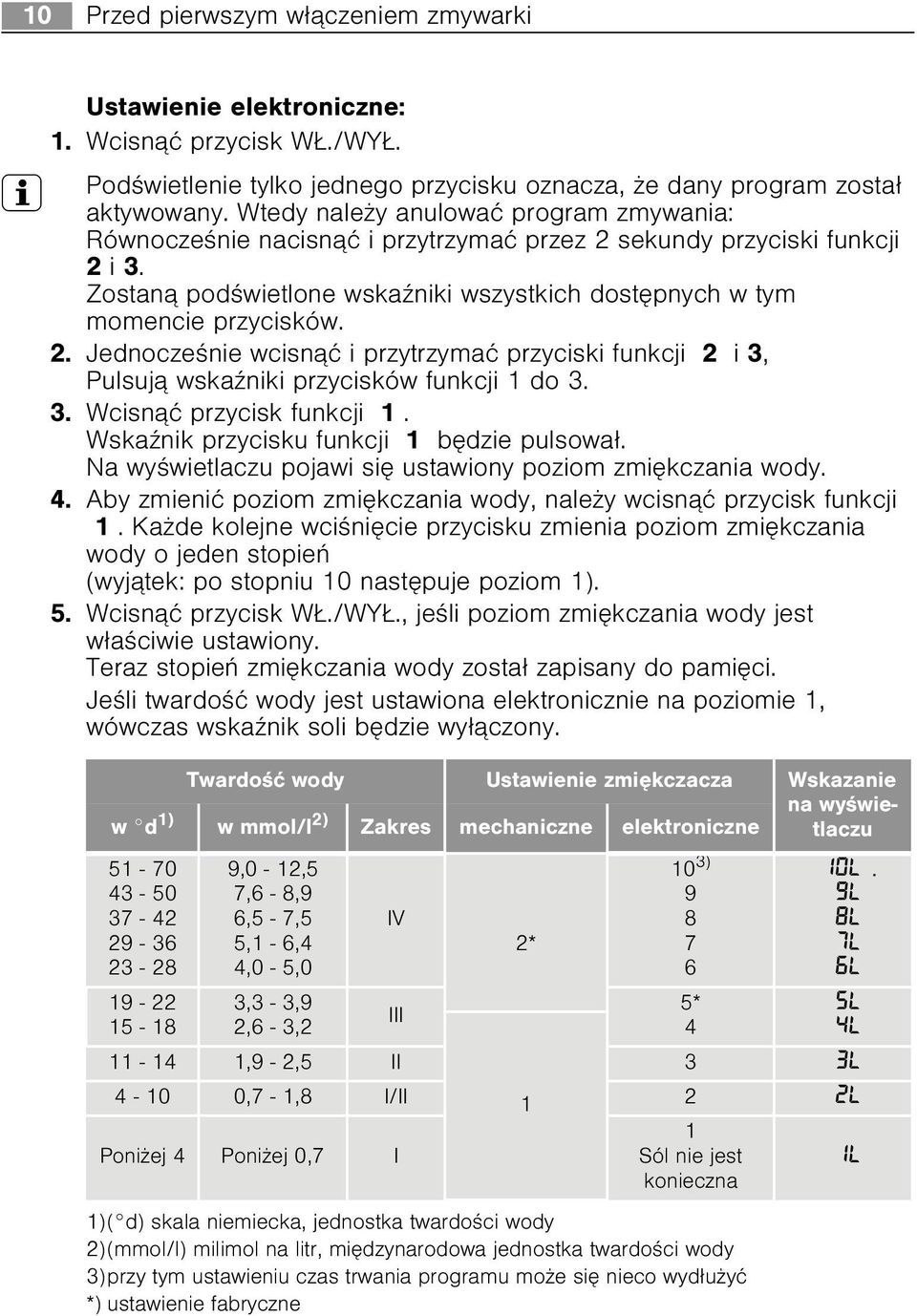

10 10 Przed pierwszym w³¹czeniem zmywarki Ustawienie elektroniczne: 1. Wcisn¹æ przycisk W./WY. 3 Podœwietlenie tylko jednego przycisku oznacza, e dany program zosta³ aktywowany. Wtedy nale y anulowaæ program zmywania: Równoczeœnie nacisn¹æ i przytrzymaæ przez 2 sekundy przyciski funkcji 2 i 3. Zostan¹ podœwietlone wskaÿniki wszystkich dostêpnych w tym momencie przycisków. 2. Jednoczeœnie wcisn¹æ i przytrzymaæ przyciski funkcji 2 i 3, Pulsuj¹ wskaÿniki przycisków funkcji 1 do Wcisn¹æ przycisk funkcji 1. WskaŸnik przycisku funkcji 1 bêdzie pulsowa³. Na wyœwietlaczu pojawi siê ustawiony poziom zmiêkczania wody. 4. Aby zmieniæ poziom zmiêkczania wody, nale y wcisn¹æ przycisk funkcji 1. Ka de kolejne wciœniêcie przycisku zmienia poziom zmiêkczania wody o jeden stopieñ (wyj¹tek: po stopniu 10 nastêpuje poziom 1). 5. Wcisn¹æ przycisk W./WY., jeœli poziom zmiêkczania wody jest w³aœciwie ustawiony. Teraz stopieñ zmiêkczania wody zosta³ zapisany do pamiêci. Jeœli twardoœæ wody jest ustawiona elektronicznie na poziomie 1, wówczas wskaÿnik soli bêdzie wy³¹czony. Twardoœæ wody Ustawienie zmiêkczacza Wskazanie na wyœwietlaczu w d 1) w mmol/l 2) Zakres mechaniczne elektroniczne ,0-12,5 7,6-8,9 6,5-7,5 5,1-6,4 4,0-5,0 3,3-3,9 2,6-3,2 IV III 1)( d) skala niemiecka, jednostka twardoœci wody 2)(mmol/l) milimol na litr, miêdzynarodowa jednostka twardoœci wody 3)przy tym ustawieniu czas trwania programu mo e siê nieco wyd³u yæ *) ustawienie fabryczne 2* 10 3) * 4 10L. 9L 8L 7L 6L 5L 4L ,9-2,5 II 3 3L ,7-1,8 I/II 1 2 2L Poni ej 4 Poni ej 0,7 I 1 Sól nie jest konieczna 1L

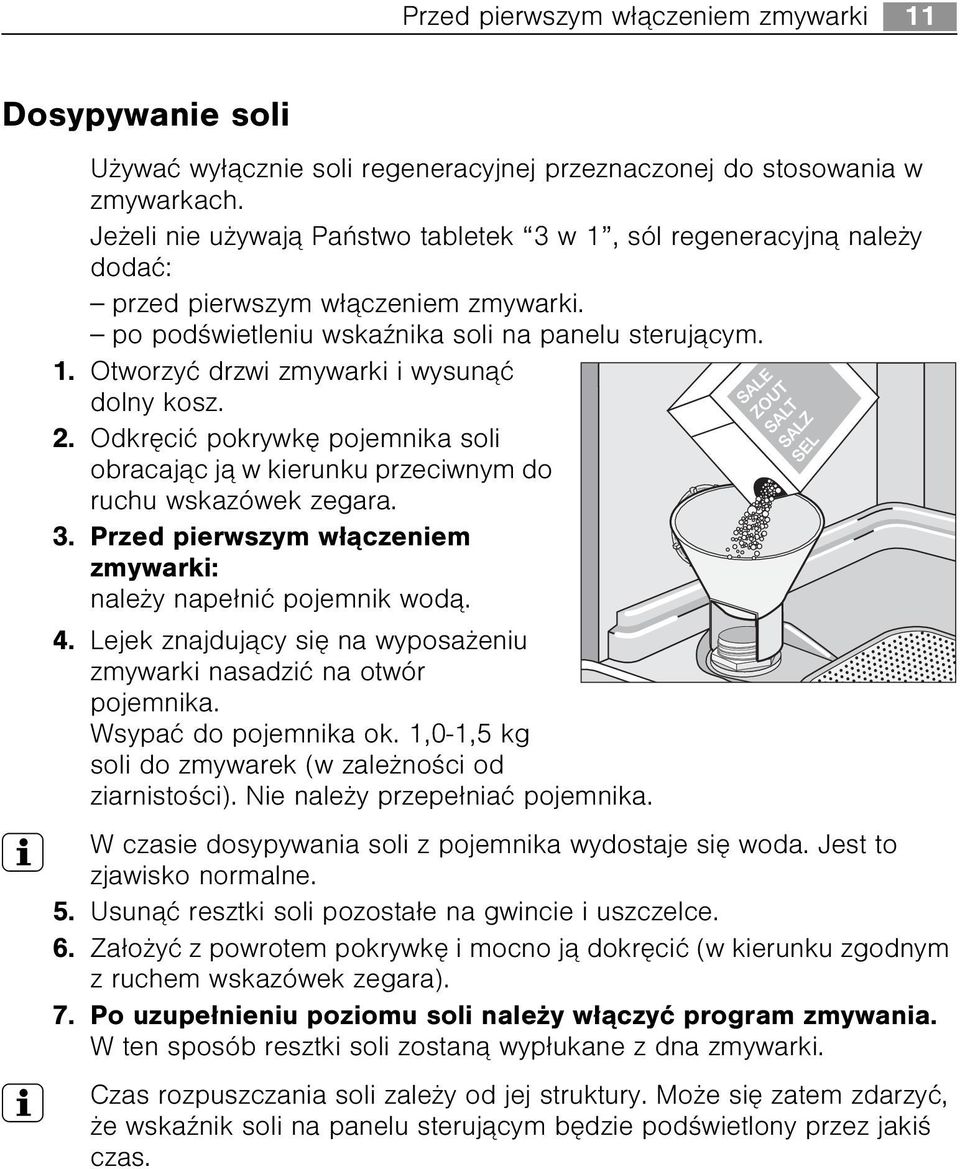

11 Przed pierwszym w³¹czeniem zmywarki 11 Dosypywanie soli U ywaæ wy³¹cznie soli regeneracyjnej przeznaczonej do stosowania w zmywarkach. Je eli nie u ywaj¹ Pañstwo tabletek 3 w 1, sól regeneracyjn¹ nale y dodaæ: przed pierwszym w³¹czeniem zmywarki. po podœwietleniu wskaÿnika soli na panelu steruj¹cym. 1. Otworzyæ drzwi zmywarki i wysun¹æ dolny kosz. 2. Odkrêciæ pokrywkê pojemnika soli obracaj¹c j¹ w kierunku przeciwnym do ruchu wskazówek zegara. 3. Przed pierwszym w³¹czeniem zmywarki: nale y nape³niæ pojemnik wod¹. 4. Lejek znajduj¹cy siê na wyposa eniu zmywarki nasadziæ na otwór pojemnika. Wsypaæ do pojemnika ok. 1,0-1,5 kg soli do zmywarek (w zale noœci od ziarnistoœci). Nie nale y przepe³niaæ pojemnika. 3 W czasie dosypywania soli z pojemnika wydostaje siê woda. Jest to zjawisko normalne. 5. Usun¹æ resztki soli pozosta³e na gwincie i uszczelce. 6. Za³o yæ z powrotem pokrywkê i mocno j¹ dokrêciæ (w kierunku zgodnym z ruchem wskazówek zegara). 7. Po uzupe³nieniu poziomu soli nale y w³¹czyæ program zmywania. W ten sposób resztki soli zostan¹ wyp³ukane z dna zmywarki. 3 Czas rozpuszczania soli zale y od jej struktury. Mo e siê zatem zdarzyæ, e wskaÿnik soli na panelu steruj¹cym bêdzie podœwietlony przez jakiœ czas.

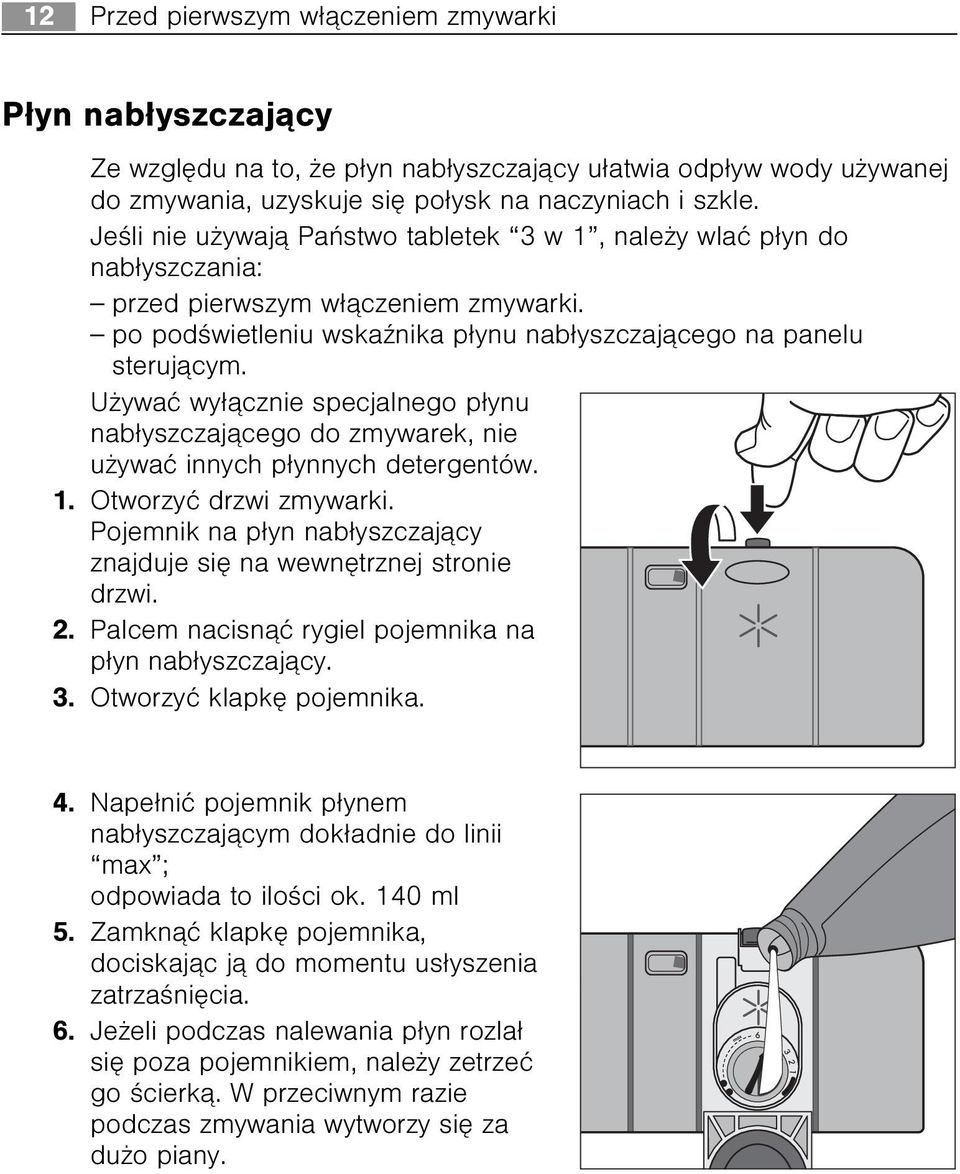

12 12 Przed pierwszym w³¹czeniem zmywarki P³yn nab³yszczaj¹cy Ze wzglêdu na to, e p³yn nab³yszczaj¹cy u³atwia odp³yw wody u ywanej do zmywania, uzyskuje siê po³ysk na naczyniach i szkle. Jeœli nie u ywaj¹ Pañstwo tabletek 3 w 1, nale y wlaæ p³yn do nab³yszczania: przed pierwszym w³¹czeniem zmywarki. po podœwietleniu wskaÿnika p³ynu nab³yszczaj¹cego na panelu steruj¹cym. U ywaæ wy³¹cznie specjalnego p³ynu nab³yszczaj¹cego do zmywarek, nie u ywaæ innych p³ynnych detergentów. 1. Otworzyæ drzwi zmywarki. Pojemnik na p³yn nab³yszczaj¹cy znajduje siê na wewnêtrznej stronie drzwi. 2. Palcem nacisn¹æ rygiel pojemnika na p³yn nab³yszczaj¹cy. 3. Otworzyæ klapkê pojemnika. 4. Nape³niæ pojemnik p³ynem nab³yszczaj¹cym dok³adnie do linii max ; odpowiada to iloœci ok. 140 ml 5. Zamkn¹æ klapkê pojemnika, dociskaj¹c j¹ do momentu us³yszenia zatrzaœniêcia. 6. Je eli podczas nalewania p³yn rozla³ siê poza pojemnikiem, nale y zetrzeæ go œcierk¹. W przeciwnym razie podczas zmywania wytworzy siê za du o piany.

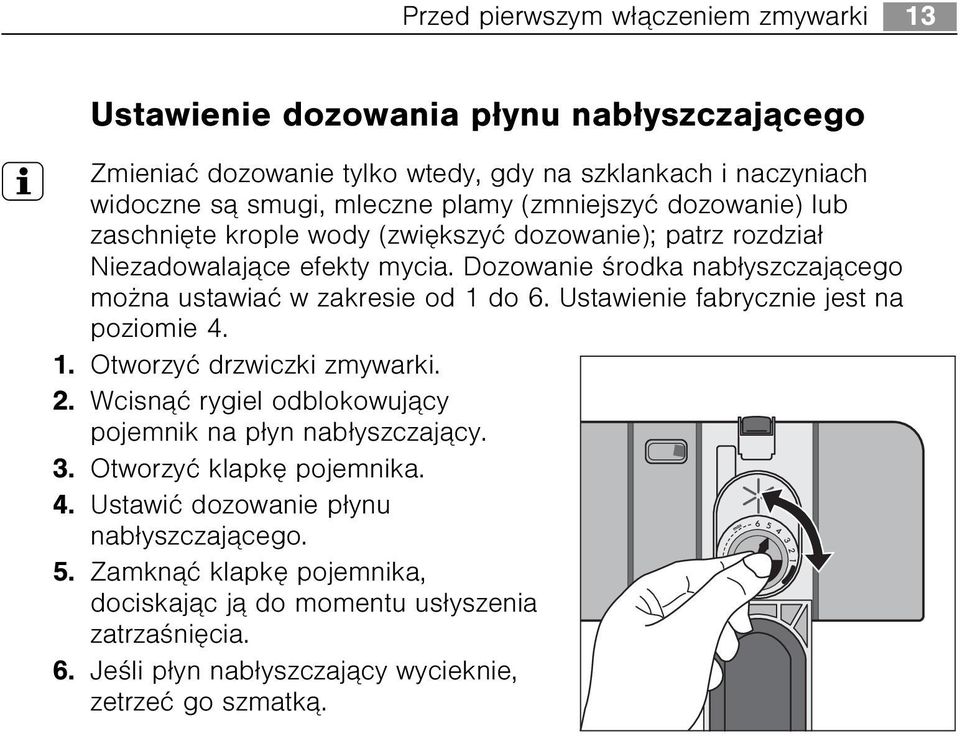

13 Przed pierwszym w³¹czeniem zmywarki 13 Ustawienie dozowania p³ynu nab³yszczaj¹cego 3 Zmieniaæ dozowanie tylko wtedy, gdy na szklankach i naczyniach widoczne s¹ smugi, mleczne plamy (zmniejszyæ dozowanie) lub zaschniête krople wody (zwiêkszyæ dozowanie); patrz rozdzia³ Niezadowalaj¹ce efekty mycia. Dozowanie œrodka nab³yszczaj¹cego mo na ustawiaæ w zakresie od 1 do 6. Ustawienie fabrycznie jest na poziomie Otworzyæ drzwiczki zmywarki. 2. Wcisn¹æ rygiel odblokowuj¹cy pojemnik na p³yn nab³yszczaj¹cy. 3. Otworzyæ klapkê pojemnika. 4. Ustawiæ dozowanie p³ynu nab³yszczaj¹cego. 5. Zamkn¹æ klapkê pojemnika, dociskaj¹c j¹ do momentu us³yszenia zatrzaœniêcia. 6. Jeœli p³yn nab³yszczaj¹cy wycieknie, zetrzeæ go szmatk¹.

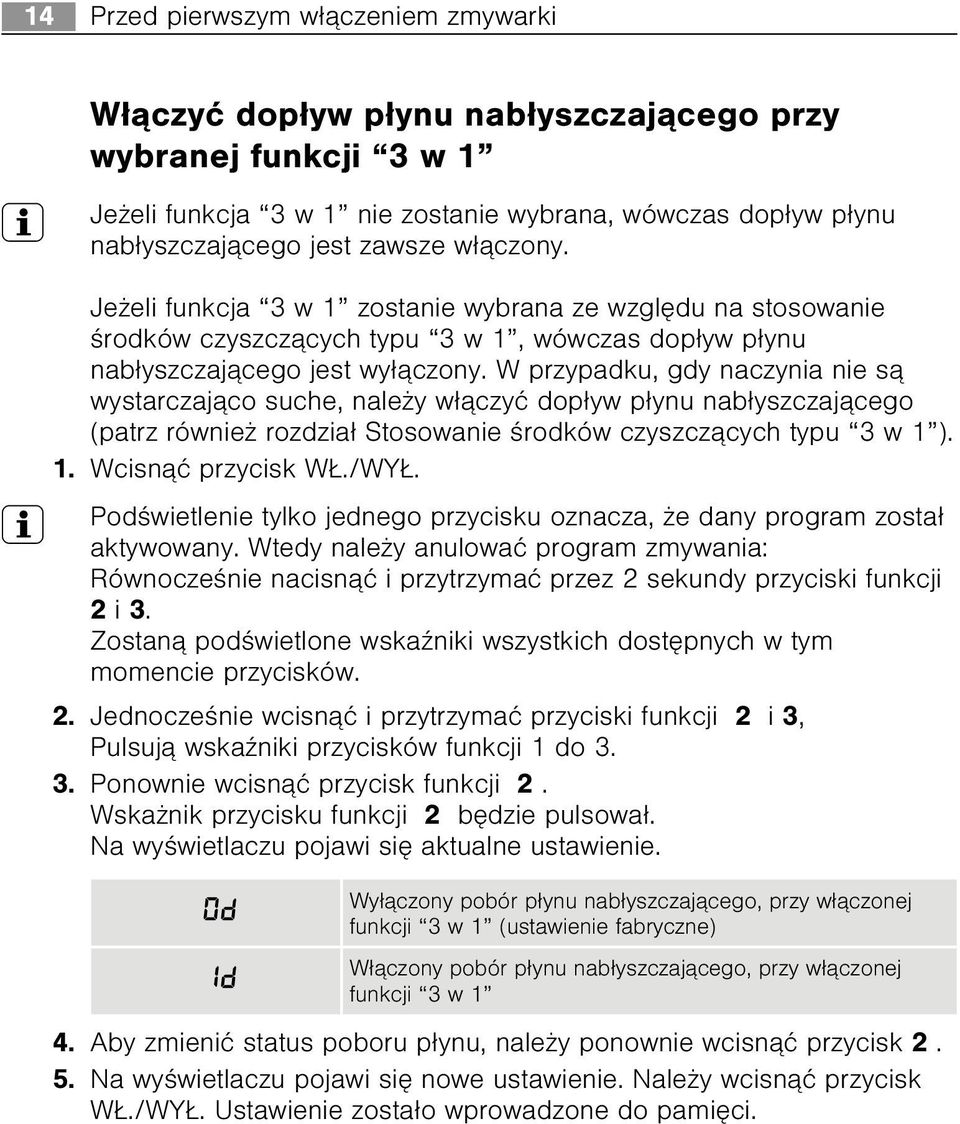

14 14 Przed pierwszym w³¹czeniem zmywarki W³¹czyæ dop³yw p³ynu nab³yszczaj¹cego przy wybranej funkcji 3 w 1 3 Je eli funkcja 3 w 1 nie zostanie wybrana, wówczas dop³yw p³ynu nab³yszczaj¹cego jest zawsze w³¹czony. Je eli funkcja 3 w 1 zostanie wybrana ze wzglêdu na stosowanie œrodków czyszcz¹cych typu 3 w 1, wówczas dop³yw p³ynu nab³yszczaj¹cego jest wy³¹czony. W przypadku, gdy naczynia nie s¹ wystarczaj¹co suche, nale y w³¹czyæ dop³yw p³ynu nab³yszczaj¹cego (patrz równie rozdzia³ Stosowanie œrodków czyszcz¹cych typu 3 w 1 ). 1. Wcisn¹æ przycisk W./WY. 3 Podœwietlenie tylko jednego przycisku oznacza, e dany program zosta³ aktywowany. Wtedy nale y anulowaæ program zmywania: Równoczeœnie nacisn¹æ i przytrzymaæ przez 2 sekundy przyciski funkcji 2 i 3. Zostan¹ podœwietlone wskaÿniki wszystkich dostêpnych w tym momencie przycisków. 2. Jednoczeœnie wcisn¹æ i przytrzymaæ przyciski funkcji 2 i 3, Pulsuj¹ wskaÿniki przycisków funkcji 1 do Ponownie wcisn¹æ przycisk funkcji 2. Wska nik przycisku funkcji 2 bêdzie pulsowa³. Na wyœwietlaczu pojawi siê aktualne ustawienie. 0d 1d Wy³¹czony pobór p³ynu nab³yszczaj¹cego, przy w³¹czonej funkcji 3 w 1 (ustawienie fabryczne) W³¹czony pobór p³ynu nab³yszczaj¹cego, przy w³¹czonej funkcji 3 w 1 4. Aby zmieniæ status poboru p³ynu, nale y ponownie wcisn¹æ przycisk Na wyœwietlaczu pojawi siê nowe ustawienie. Nale y wcisn¹æ przycisk W./WY. Ustawienie zosta³o wprowadzone do pamiêci.

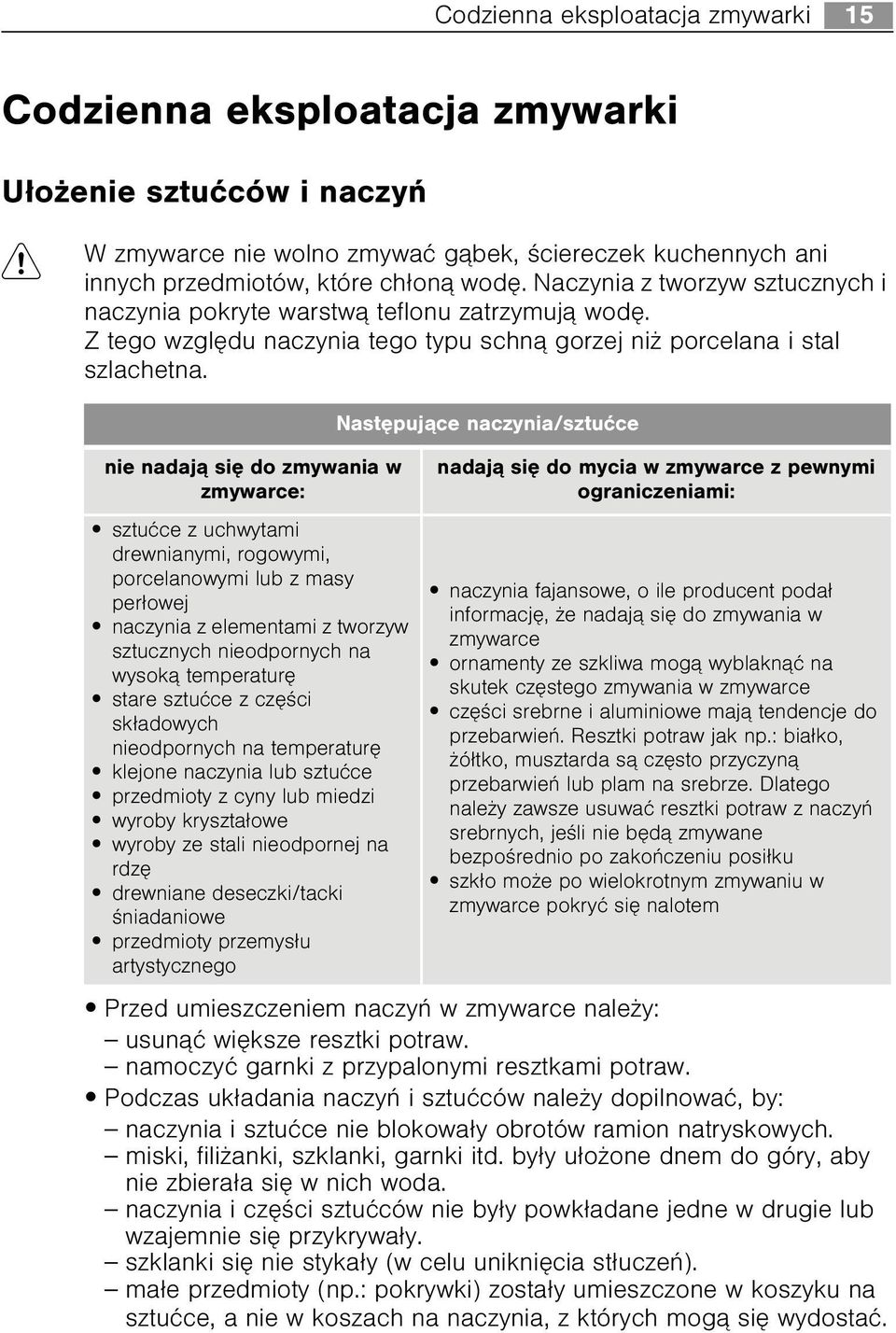

15 Codzienna eksploatacja zmywarki 15 Codzienna eksploatacja zmywarki U³o enie sztuæców i naczyñ 1 W zmywarce nie wolno zmywaæ g¹bek, œciereczek kuchennych ani innych przedmiotów, które ch³on¹ wodê. Naczynia z tworzyw sztucznych i naczynia pokryte warstw¹ teflonu zatrzymuj¹ wodê. Z tego wzglêdu naczynia tego typu schn¹ gorzej ni porcelana i stal szlachetna. nie nadaj¹ siê do zmywania w zmywarce: sztuæce z uchwytami drewnianymi, rogowymi, porcelanowymi lub z masy per³owej naczynia z elementami z tworzyw sztucznych nieodpornych na wysok¹ temperaturê stare sztuæce z czêœci sk³adowych nieodpornych na temperaturê klejone naczynia lub sztuæce przedmioty z cyny lub miedzi wyroby kryszta³owe wyroby ze stali nieodpornej na rdzê drewniane deseczki/tacki œniadaniowe przedmioty przemys³u artystycznego Nastêpuj¹ce naczynia/sztuæce nadaj¹ siê do mycia w zmywarce z pewnymi ograniczeniami: naczynia fajansowe, o ile producent poda³ informacjê, e nadaj¹ siê do zmywania w zmywarce ornamenty ze szkliwa mog¹ wyblakn¹æ na skutek czêstego zmywania w zmywarce czêœci srebrne i aluminiowe maj¹ tendencje do przebarwieñ. Resztki potraw jak np.: bia³ko, ó³tko, musztarda s¹ czêsto przyczyn¹ przebarwieñ lub plam na srebrze. Dlatego nale y zawsze usuwaæ resztki potraw z naczyñ srebrnych, jeœli nie bêd¹ zmywane bezpoœrednio po zakoñczeniu posi³ku szk³o mo e po wielokrotnym zmywaniu w zmywarce pokryæ siê nalotem Przed umieszczeniem naczyñ w zmywarce nale y: usun¹æ wiêksze resztki potraw. namoczyæ garnki z przypalonymi resztkami potraw. Podczas uk³adania naczyñ i sztuæców nale y dopilnowaæ, by: naczynia i sztuæce nie blokowa³y obrotów ramion natryskowych. miski, fili anki, szklanki, garnki itd. by³y u³o one dnem do góry, aby nie zbiera³a siê w nich woda. naczynia i czêœci sztuæców nie by³y powk³adane jedne w drugie lub wzajemnie siê przykrywa³y. szklanki siê nie styka³y (w celu unikniêcia st³uczeñ). ma³e przedmioty (np.: pokrywki) zosta³y umieszczone w koszyku na sztuæce, a nie w koszach na naczynia, z których mog¹ siê wydostaæ.

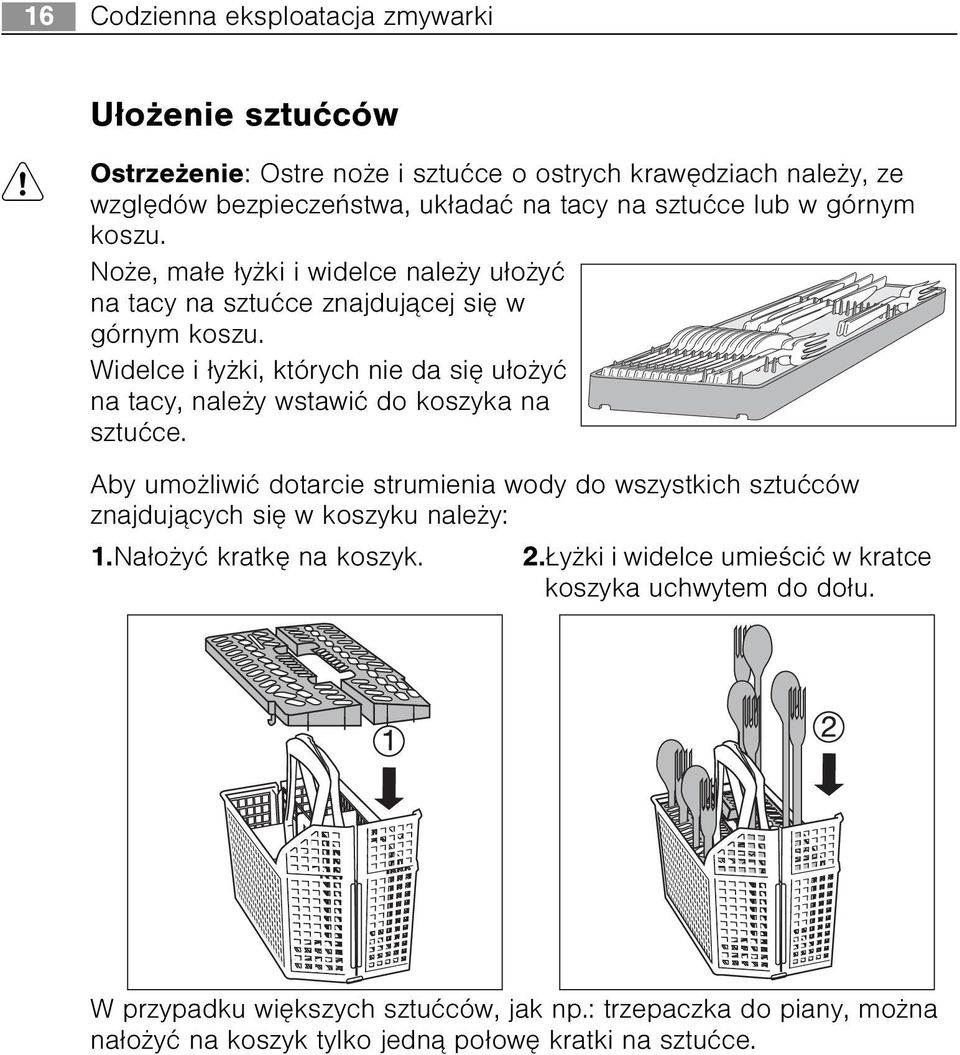

16 16 Codzienna eksploatacja zmywarki U³o enie sztuæców 1 Ostrze enie: Ostre no e i sztuæce o ostrych krawêdziach nale y, ze wzglêdów bezpieczeñstwa, uk³adaæ na tacy na sztuæce lub w górnym koszu. No e, ma³e ³y ki i widelce nale y u³o yæ na tacy na sztuæce znajduj¹cej siê w górnym koszu. Widelce i ³y ki, których nie da siê u³o yæ na tacy, nale y wstawiæ do koszyka na sztuæce. Aby umo liwiæ dotarcie strumienia wody do wszystkich sztuæców znajduj¹cych siê w koszyku nale y: 1.Na³o yæ kratkê na koszyk. 2. y ki i widelce umieœciæ w kratce koszyka uchwytem do do³u. W przypadku wiêkszych sztuæców, jak np.: trzepaczka do piany, mo na na³o yæ na koszyk tylko jedn¹ po³owê kratki na sztuæce.

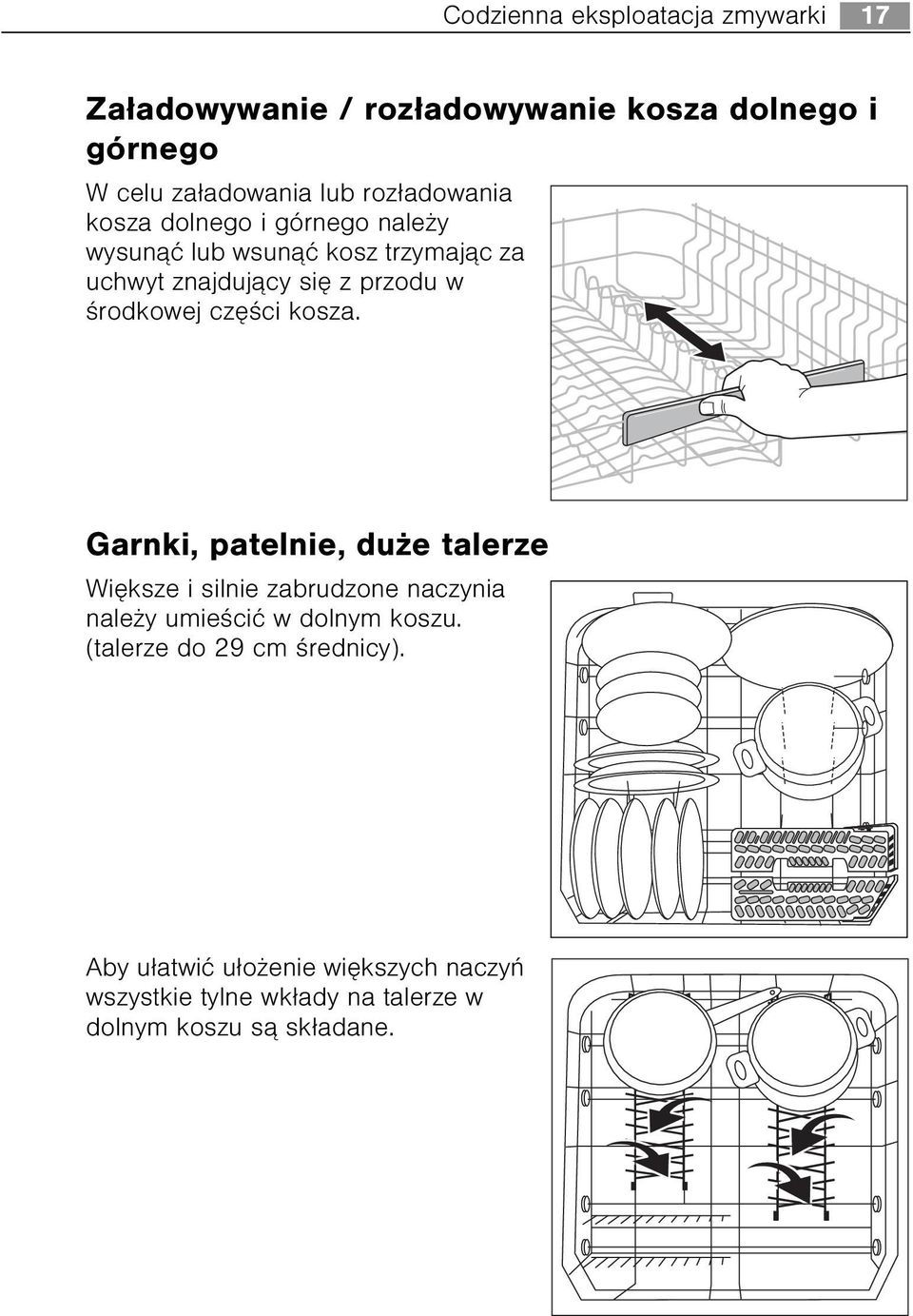

17 Codzienna eksploatacja zmywarki 17 Za³adowywanie / roz³adowywanie kosza dolnego i górnego W celu za³adowania lub roz³adowania kosza dolnego i górnego nale y wysun¹æ lub wsun¹æ kosz trzymaj¹c za uchwyt znajduj¹cy siê z przodu w œrodkowej czêœci kosza. Garnki, patelnie, du e talerze Wiêksze i silnie zabrudzone naczynia nale y umieœciæ w dolnym koszu. (talerze do 29 cm œrednicy). Aby u³atwiæ u³o enie wiêkszych naczyñ wszystkie tylne wk³ady na talerze w dolnym koszu s¹ sk³adane.

18 18 Codzienna eksploatacja zmywarki U³o enie fili anek, szklanek i serwisówkawowych Mniejsze, bardziej wra liwe na st³uczenie naczynia i d³ugie, ostre czêœci sztuæców nale y umieszczaæ w górnym koszu Naczynia nale y umieœciæ nad i pod opuszczan¹ pó³k¹ drucian¹ tak, aby strumieñ wody dotar³ do wszystkich naczyñ. W przypadku wysokich czêœci naczyñ mo na podnieœæ pó³kê drucian¹ na fili anki. Lampki do wina lub koniaku oprzeæ w otworach na pó³ce drucianej lub zawiesiæ na niej. W celu umieszczenia w zmywarce naczyñ szklanych na d³ugich nó kach nale y unieœæ pó³kê na fili anki w prawo, poza tym zostawiaæ opuszczon¹ w lewo.

19 Codzienna eksploatacja zmywarki 19 Rz¹d wk³adów z lewej strony w górnym koszu równie jest sk³adany dwuczêœciowo. Rz¹d wk³adów nie jest z³o ony: wstawiæ szklanki, kubki itd. do górnego kosza. Rz¹d wk³adów jest z³o ony: jest wiêcej miejsca na miski.

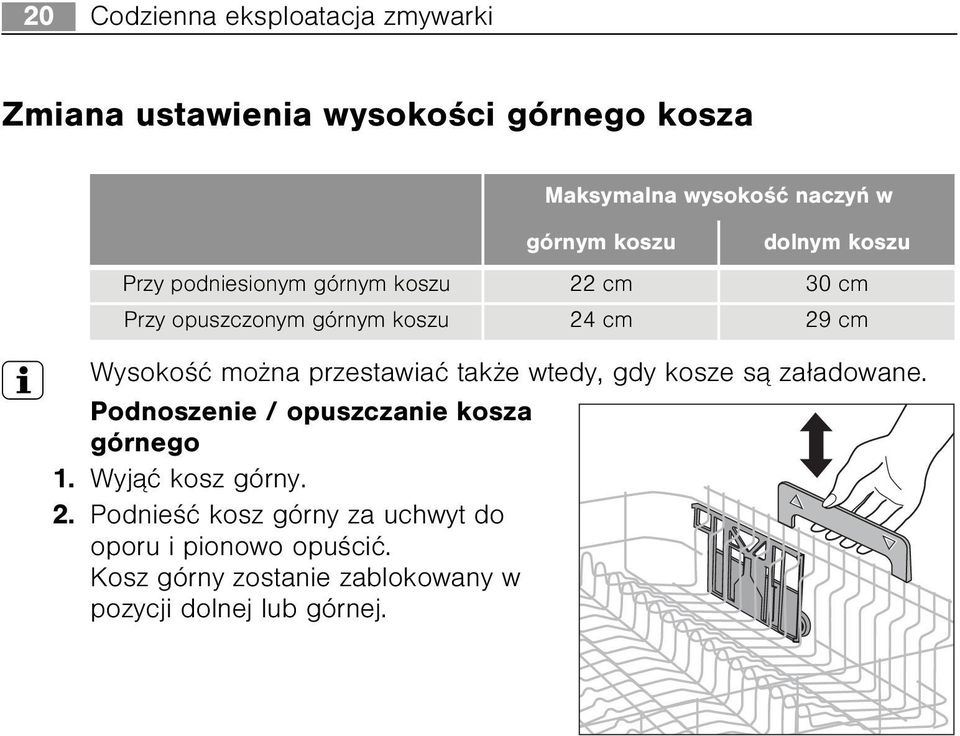

20 20 Codzienna eksploatacja zmywarki Zmiana ustawienia wysokoœci górnego kosza Maksymalna wysokoœæ naczyñ w górnym koszu dolnym koszu Przy podniesionym górnym koszu 22 cm 30 cm Przy opuszczonym górnym koszu 24 cm 29 cm 3 Wysokoœæ mo na przestawiaæ tak e wtedy, gdy kosze s¹ za³adowane. Podnoszenie / opuszczanie kosza górnego 1. Wyj¹æ kosz górny. 2. Podnieœæ kosz górny za uchwyt do oporu i pionowo opuœciæ. Kosz górny zostanie zablokowany w pozycji dolnej lub górnej.

21 Codzienna eksploatacja zmywarki 21 Dozowanie œrodka do zmywania Detergenty rozpuszczaj¹ zabrudzenia naczyñ i sztuæców. Wsypaæ detergent przed uruchomieniem programu zmywania. 1 Nale y stosowaæ wy³¹cznie detergenty przeznaczone do domowych zmywarek do naczyñ. Pojemnik na detergent znajduje siê na wewnêtrznej stronie drzwi zmywarki. 1. Jeœli pokrywka pojemnika na œrodki do zmywania jest zamkniêta: wcisn¹æ przycisk odblokowuj¹cy. Pokrywka odskoczy. 2. Nape³niæ pojemnik detergentem. Oznaczenia w pojemniku s³u ¹ jako pomoc w dozowaniu: 20/30 odpowiada ok. 20/30 ml detergentu. Przestrzegaæ zaleceñ producenta dotycz¹cych dozowania i przechowywania œrodków. 3. Zamkn¹æ i docisn¹æ pokrywkê pojemnika. 3 W przypadku zmywania mocno zabrudzonych naczyñ nale y u yæ dodatkowego detergentu, wsypuj¹c go do przegrody (1). Bêdzie on wykorzystany podczas wstêpnego zmywania.

22 22 Codzienna eksploatacja zmywarki Kompaktowe œrodki do zmywania Obecnie stosuje siê do zmywania w zmywarkach prawie wy³¹cznie niskoalkaliczne œrodki z naturalnymi enzymami w formie tabletek lub proszków. 2 Programy zmywania przy 50 C w po³¹czeniu z kompaktowymi œrodkami do zmywania nie obci¹ aj¹ œrodowiska naturalnego i s¹ ³agodne dla naczyñ, gdy wykorzystuj¹ w³aœciwoœci enzymów do rozpuszczania brudu. Dziêki w³aœciwoœciom kompaktowych œrodków do zmywania w programach z temperatur¹ 50 C osi¹ga siê takie same rezultaty zmywania, jakie normalnie uzyskuje siê tylko w programach z temperatur¹ 65 C. Tabletki do zmywania w zmywarkach 3 Tabletki do zmywania wytwarzane przez ró nych producentów nie rozpuszczaj¹ siê z jednakow¹ prêdkoœci¹. Z tego wzglêdu niektóre tabletki nie s¹ odpowiednio wykorzystywane w przypadku krótkich programów. Jeœli stosuj¹ Pañstwo tabletki, zaleca siê stosowanie programów zasadniczych ze zmywaniem wstêpnym.

23 Codzienna eksploatacja zmywarki 23 Tabletki 3 w 1 do zmywania w zmywarkach Produkty tego typu zawieraj¹ detergent, œrodek nab³yszczaj¹cy i sól regeneracyjn¹. W³¹czenie funkcji 3 w 1 uniemo liwia pobór soli regeneracyjnej i p³ynu nab³yszczaj¹cego z pojemników na te œrodki. niedobór soli i p³ynu nab³yszczaj¹cego nie zostanie wiêcej podœwietlony. wyd³u a czas trwania programu zmywania o oko³o 30 minut. 3 W przypadku œrodków myj¹cych typu "3 w 1 nale y sprawdziæ, czy mog¹ byæ stosowane przy twardoœci wody wystêpuj¹cej w miejscu u ytkowania urz¹dzenia (przestrzegaæ zaleceñ producenta!). Je eli twardoœæ wody jest wy sza, ni zaleca producent, a detergent 3 w 1 mimo to ma zostaæ u yty, nale y postêpowaæ nastêpuj¹co: Przy wybranej funkcji 3 w 1 ustawiæ twardoœæ wody na o jeden stopieñ ni sz¹, ni przy zmywaniu bez detergentu 3 w 1". Nape³niæ zasobnik sol¹ regeneracyjn¹ (je eli jest pusty). Zmywarka zapamiêta dwa ró ne ustawienia stopnia twardoœci wody dla zmywania przy zastosowaniu funkcji 3 w 1 oraz bez tej funkcji.

24 24 Codzienna eksploatacja zmywarki W³¹czyæ/wy³¹czyæ funkcjê 3 w 1 Wcisn¹æ równoczeœnie dwa przyciski nad napisem Multitab, dopóki kontrola odpowiadaj¹ca symbolowi Multitab siê nie zapali. Oznacza to, e funkcja jest aktywna. Aby wy³¹czyæ tê funkcjê, nale y ponownie wciskaæ te same przyciski, dopóki kontrolka odpowiadaj¹ca symbolowi Multitab nie zgaœnie. 3 Ze wzglêdu na to, e w³¹czenie funkcji 3 w 1 powoduje automatyczne od³¹czenie poboru p³ynu nab³yszczaj¹cego, mo e siê zdarzyæ, i naczynia nie zostan¹ wystarczaj¹co osuszone (przyczynê stanowi¹ ró nice w jakoœci poszczególnych tabletek do zmywania 3 w 1 ). W takim wypadku nale y wykonaæ nastêpuj¹ce czynnoœci (patrz rozdzia³ Dodawanie p³ynu nab³yszczaj¹cego ): Dodaæ p³yn nab³yszczaj¹cy do zasobnika (je eli jest pusty). Ustawiæ mechanicznie dozowanie p³ynu nab³yszczaj¹cego na 2. W³¹czyæ pobór p³ynu nab³yszczaj¹cego. W przypadku niestosowania produktów 3 w 1 Jeœli zaprzestan¹ Pañstwo stosowania produktu do zmywania 3 w 1, nale y wykonaæ nastêpuj¹ce czynnoœci: Wy³¹czyæ funkcjê 3 w 1. Nalaæ p³ynu nab³yszczaj¹cego oraz nasypaæ soli regeneracyjnej do w³aœciwych pojemników. Ustawiæ stopieñ twardoœci wody na najwy sz¹ mo liw¹ wartoœæ i wykonaæ trzy zwyk³e cykle zmywania bez naczyñ. Nastêpnie ustawiæ twardoœæ wody wed³ug miejscowej wartoœci twardoœci wody. W przypadku stosowania produktów 4 w 1 U ywaj¹c detergentów "4 w 1", które stanowi¹ rozszerzenie formu³y "3 w 1" o œrodek zapobiegaj¹cy korozji szk³a, nale y stosowaæ siê do zaleceñ dotycz¹cych stosowania detergentów "3 w 1".

25 Codzienna eksploatacja zmywarki 25 Wybór programu zmywania (tabela programów) Opis cyklu Parametryeksploa tacyjne 1) Programzmywania Rodzaj naczyñ Rodzaj zabrudzenia Zmywanie wstêpne Zmywanie zasadnicze P³ukanie P³ukanie z nab³yszczaniem Suszenie Czas trwania programu (w min.) Zu ycie energii (w kwh) Zu ycie wody (w litrach) Naczynia AUTOMATIC (45-70 ) 2) sto³owe i kuchenne Normalnie zabrudzone, z przyschniêtymi resztkami 1 do 2x ,1-1, Naczynia (z 30 MIN (60 ) 3) wyj¹tkiem garnków) Bezpoœrednio po u yciu, lekko lub normalnie zabrudzone ,8 9 INTENSIV CARE 70 4) Naczynia sto³owe i kuchenne Silnie zabrudzone, z przyschniêtymi resztkami, (szczególnie bia³ko i skrobia) 2x ,80-2, ECO 50 5) Naczynia sto³owe i kuchenne (wra liwe na temperaturê) Normalnie zabrudzone ,95-1, ) Wszystkie rodzaje naczyñ Naczynia, które bêd¹ zmywane w póÿniejszym czasie po uzupe³nieniu wsadu zmywarki < 0,1 4

26 26 Codzienna eksploatacja zmywarki 1)Parametry dotycz¹ce zu ycia zosta³y uzyskane w warunkach znormalizowanych. W zwi¹zku z tym w warunkach praktycznego stosowania mog¹ siê nieco zmieniaæ w zale noœci od stopnia wype³nienia koszy na naczynia. 2)W tym programie nastêpuje rozpoznanie stopnia zabrudzenia naczyñ na podstawie zmêtnienia wody. Czas trwania programu, zu ycie wody i energii mo e ulegaæ zmianie w zale noœci od wielkoœci wsadu i stopnia jego zabrudzenia. Temperatura bêdzie automatycznie dopasowana w zakresie 45 C do 70 C. 3)W tym programie nale y za³adowaæ tylko po³owê pojemnoœci zmywarki. 4)Podczas p³ukania z nab³yszczaniem na 10 minut nastêpuje wzrost temperatury do 68 C w celu higienicznego oczyszczenia (dezynfekcji) np.: butelek dzieciêcych, deseczek do krajania wykonanych z tworzyw sztucznych lub s³oików. 5)Program testowy dla instytutów badawczych 6)W tym programie nie u ywa siê detergentu do zmywania.

27 Codzienna eksploatacja zmywarki 27 Wybór programu Je eli Pañstwa naczynia tak wygl¹daj¹, nale y wybraæ program intensywny. program normalny lub oszczêdzaj¹cy energiê. Program krótki (program ok. 30min).

28 28 Codzienna eksploatacja zmywarki W³¹czenie programu zmywania 1. Nale y sprawdziæ, czy ramiona natryskowe mog¹ siê swobodnie obracaæ. 2. Otworzyæ zawór dop³ywu wody. 3. Zamkn¹æ drzwiczki. 4. Wcisn¹æ przycisk W./WY. 5. Wcisn¹æ przycisk odpowiedniego programu (patrz: Tabela programów). Zapala siê wskaÿnik programu. Na wyœwietlaczu pojawia siê czas trwania programu. Program rozpocznie siê po kilku sekundach. 3 Czas trwania programu pokazywany na wyœwietlaczu mo e siê zmieniaæ w zale noœci od wielkoœci wsadu, stopnia zabrudzenia naczyñ, itp. Przerwanie lub skasowanie programu zmywania Trwaj¹cy program zmywania mo na przerwaæ tylko wtedy, gdy jest to rzeczywiœcie konieczne. Przerwanie trwaj¹cego programu zmywania poprzez otwarcie drzwi zmywarki 1 Z wnêtrza zmywarki mo e wydobyæ siê gor¹ca para. Ryzyko poparzenia! 1. Ostro nie otworzyæ drzwiczki. Program zatrzyma siê. 2. Zamkn¹æ drzwiczki. Program rozpocznie siê od miejsca, w którym zosta³ przerwany. Kasowanie programu zmywania 1. Wcisn¹æ i przytrzymaæ wciœniête przyciski funkcji 2 i 3. Zostan¹ podœwietlone wskaÿniki wszystkich dostêpnych w tym momencie przycisków. 2. Zwolniæ przyciski funkcji. Program zmywania zostanie przerwany. 3. Jeœli chc¹ Pañstwo w³¹czyæ inny program zmywania, nale y sprawdziæ, czy w pojemniku na detergent znajduje siê œrodek do zmywania. 3 Wy³¹czenie zmywarki powoduje jedynie przerwanie pracy wybranego programu zmywania, a nie jego anulowanie. Po ponownym w³¹czeniu program zmywania bêdzie kontynuowaæ pracê.

29 Codzienna eksploatacja zmywarki 29 Ustawienie opóÿnionego startu 3 Mo na opóÿniæ rozpoczêcie siê programu zmywania w zakresie od 1 do 19 godzin. 1. Wciskaæ przycisk start opóÿniony, a na wyœwietlaczu wielofunkcyjnym pojawi siê ¹dany czas rozpoczêcia programu, np.: 12h, jeœli program zmywania ma rozpocz¹æ pracê za 12 godzin. Œwieci siê wskaÿnik opóÿnionego startu. 2. Wcisn¹æ przycisk programu zmywania. 3. Na wyœwietlaczu rozpocznie siê odliczanie ustawionego czasu opóÿnienia (np.: 12h, 11h, 10h,... 1h itd.). Zmiana opóÿnionego startu Jeœli program jeszcze siê nie rozpocz¹³, mo na zmieniæ czas opóÿnienia wciskaj¹c przycisk start opóÿniony. Kasowanie opóÿnionego startu : Kilkakrotnie wcisn¹æ przycisk start opóÿniony, a na wyœwietlaczu wielofunkcyjnym pojawi siê czas trwania wybranego programu. Wybrany program zmywania rozpocznie siê natychmiast. Zmiana programu po ustawieniu opóÿnionego startu Dopóki program siê nie rozpocznie, mo na go zmieniæ. Najpierw nale y skasowaæ program, a nastêpnie ustawiæ opóÿnienie startu. Wybraæ nowy program zmywania. Wy³¹czenie zmywarki Zmywarkê nale y wy³¹czyæ po zakoñczeniu programu, gdy na wyœwietlaczu pojawi siê czas trwania programu Wcisn¹æ przycisk W./WY. Wyœwietlacz gaœnie. 2. Zakrêciæ zawór wodny! 1 Ostro nie otworzyæ drzwi zmywarki, gdy z jej wnêtrza mo e wydostaæ siê gor¹ca para. Gor¹ce naczynia mog¹ bardzo ³atwo ulec uszkodzeniu. W zwi¹zku z tym przed wyjêciem ze zmywarki nale y pozostawiæ je na ok.15 minut do ostygniêcia. Dziêki temu lepszy jest tak e efekt suszenia. Naczynia bêd¹ sch³y szybciej, je eli po zakoñczeniu programu zmywania drzwi zmywarki zostan¹ na krótko otwarte, a nastêpnie przymkniête i lekko uchylone. Wyjmowanie naczyñ ze zmywarki 3 Jest naturalne, e wewnêtrzne drzwi i obudowa zbiornika s¹ wilgotne. Najpierw nale y opró niæ dolny kosz, a póÿniej górny. Dziêki temu krople wody z naczyñ z górnego kosza nie bêd¹ kapaæ na naczynia w dolnym koszu.

30 30 Konserwacja i czyszczenie Konserwacja i czyszczenie 1 Nie wolno stosowaæ adnych œrodków do pielêgnacji mebli lub œrodków r¹cych. Elementy zmywarki do naczyñ czyœciæ miêkk¹ œciereczk¹ i ciep³¹, czyst¹ wod¹. Okresowo kontrolowaæ stan czystoœci wewnêtrznych pojemników, uszczelki drzwiczek i filtru dop³ywu wody (jeœli jest), w razie potrzeby wyczyœciæ. Czyszczenie filtrów 3 Filtry nale y regularnie kontrolowaæ i czyœciæ. Zanieczyszczone filtry wp³ywaj¹ ujemnie na pracê zmywarki i efekty zmywania. 1. Otworzyæ drzwi zmywarki, wyj¹æ dolny kosz. 2. Przekrêciæ filtr r¹czk¹ w lewo o 1/4 obrotu (A) i wyj¹æ (B). 3. Z³apaæ filtr drobny (1) za uszko uchwytu i wyci¹gn¹æ z mikrofiltra (2). 4. Dok³adnie umyæ wszystkie filtry pod bie ¹c¹ wod¹.

31 Konserwacja i czyszczenie P³aski filtr (3) zdj¹æ z dolnej czêœci komory zmywarki i dok³adnie wyczyœciæ z obu stron. 6. Nastêpnie za³o yæ p³aski filtr na swoje miejsce. 7. Wsun¹æ filtr drobny w mikrofiltr i spi¹æ je. 8. System filtrów w³o yæ z powrotem na miejsce i zablokowaæ przekrêcaj¹c r¹czkê w prawo do momentu stukniêcia. Nale y dopilnowaæ, aby p³aski filtr nie wystawa³ ponad powierzchniê dna zmywarki. 1 W adnym wypadku nie wolno uruchamiaæ zmywarki bez filtrów.

32 32 Co zrobiæ, gdy Co zrobiæ, gdy Samodzielne usuwanie niewielkich usterek Zanim zwrócicie siê Pañstwo o pomoc do serwisu proszê sprawdziæ, czy nie mo ecie sami usun¹æ usterki przy pomocy poni szej tabeli b³êdów lub czy usterka nie zosta³a spowodowana wadliwymi pod³¹czeniami elektrycznymi i/lub wadliwym pod³¹czeniem wody. W takich przypadkach technik wystawi Pañstwu rachunek za pomoc serwisow¹ nawet w okresie objêtym gwarancj¹. Nale y sprawdziæ wed³ug poni szych wskazówek, czy dan¹ usterkê mo na usun¹æ samodzielnie: kodå10 (problem z dop³ywem wody), kodå20 (problem z odp³ywem wody). Po usuniêciu usterki nale y wcisn¹æ przycisk uruchomionego programu zmywania. Bêdzie on kontynuowany. W przypadku pojawienia siê innych kodów usterek nale y: skasowaæ program zmywania. wy³¹czyæ i ponownie w³¹czyæ zmywarkê. na nowo ustawiæ program zmywania. Je eli kod usterki pojawi siê ponownie, nale y skontaktowaæ siê z serwisem podaj¹c wyœwietlony kod usterki.

33 Co zrobiæ, gdy 33 Usterka Pulsuje wskaÿnik wybranego programu: na wyœwietlaczu pokazuje siê kod Å10 (do zmywarki nie dop³ywa woda). Pulsuje wskaÿnik wybranego programu: na wyœwietlaczu pojawia siê kod Å20 (problem z odp³ywem wody) Na wyœwietlaczu pojawia siê kod Å30. Program nie uruchamia siê. Prawdopodobna przyczyna Zawór wodny jest niedro ny wskutek osadzenia siê kamienia lub uszkodzony. Zawór wodny jest zakrêcony. Filtr (jeœli jest) w wê u dop³ywowym jest zapchany. Filtry w pod³odze komory zmywarki s¹ zatkane. W¹ doprowadzaj¹cy wodê nie jest prawid³owo u³o ony. Syfon jest zatkany. W¹ odp³ywowy wody nie jest prawid³owo u³o ony. Wodny system zabezpieczaj¹cy przed zalaniem zosta³ uruchomiony. Wtyczka sieciowa nie jest wsadzona do gniazdka. Bezpieczniki instalacji domowej nie funkcjonuj¹ prawid³owo. W przypadku modelu zmywarki z funkcj¹ opóÿnienia czasu startu: w³¹czono funkcjê opóÿnionego czasu startu. Rozwi¹zanie Wyczyœciæ zawór wodny, w razie potrzeby wezwaæ serwis do naprawy. Odkrêciæ zawór wodny. Wyczyœciæ filtr. Skasowaæ program zmywania (patrz rozdzia³: Uruchomienie programu zmywania), Wyczyœciæ filtry (patrz rozdzia³: Czyszczenie filtrów), nastêpnie ponownie w³¹czyæ program zmywania. Sprawdziæ u³o enie wê a. Wyczyœciæ syfon. Sprawdziæ u³o enie wê a. Zakrêciæ zawór wodny, nastêpnie wy³¹czyæ urz¹dzenie i wezwaæ autoryzowany serwis. Wsadziæ wtyczkê sieciow¹ do gniazdka. Wymieniæ bezpieczniki. Jeœli naczynia maj¹ byæ zmywane od razu, nale y anulowaæ funkcjê opóÿnionego czasu startu.

34 34 Co zrobiæ, gdy Usterka W komorze zmywarki widoczne s¹ plamy rdzy. Œwiszcz¹cy odg³os podczas zmywania. Prawdopodobna przyczyna Komora wewnêtrzna zmywarki jest wykonana ze stali nierdzewnej. Œlady mog¹ pochodziæ ze Ÿróde³ zewnêtrznych (drobinki rdzy z rur instalacji wodnej, z garnków, sztuæców itd.). Nale y je usuwaæ specjalnymi œrodkami do czyszczenia stali nierdzewnej. Nie jest to wada urz¹dzenia. Rozwi¹zanie Zmywaæ tylko naczynia i sztuæce, które siê do tego nadaj¹. Nale y odkamieniæ urz¹dzenie przy pomocy dostêpnych w handlu œrodków do czyszczenia zmywarek do naczyñ. Je eli po przeprowadzeniu odkamieniania œwiszcz¹cy odg³os jest nadal s³yszalny, nale y do czyszczenia sztuæców i naczyñ zastosowaæ œrodek czyszcz¹cy innej marki.

35 Co zrobiæ, gdy 35 W przypadku niezadowalaj¹cego efektu zmywania Naczynia nie s¹ czyste. Wybrano niew³aœciwy program zmywania. Naczynia by³y tak u³o one, e woda nie omywa³a wszystkich fragmentów naczyñ. Kosze na naczynia nie mog¹ byæ przepe³nione. Filtry w spodzie zmywarki nie s¹ czyste lub zosta³y niew³aœciwie za³o one. Nie zastosowano markowego œrodka myj¹cego lub zastosowano zbyt ma³¹ jego iloœæ. W przypadku osadu wapniowego na naczyniach: Zasobnik na sól regeneracyjn¹ jest pusty lub urz¹dzenie zmiêkczaj¹ce wodê zosta³o niew³aœciwie ustawione. W¹ odp³ywowy jest niew³aœciwie u³o ony. Je eli po zakoñczeniu programu zmywania w zasobniku znajduj¹ siê jeszcze resztki œrodka myj¹cego, oznacza to, e ramiê natryskowe lub dysze ramienia natryskowego by³y zapchane zanieczyszczeniami z wody do zmywania. W celu wyczyszczenia ramion natryskowych, mo na je zdj¹æ z zamocowañ (patrz rozdzia³ Konserwacja i czyszczenie ). Naczynia nie wysychaj¹ i nie maj¹ po³ysku. Nie zastosowano markowego nab³yszczacza. Zasobnik na nab³yszczacz jest pusty. Na szkle i innych naczyniach widoczne s¹ smugi, prêgi, mleczne lub po³yskuj¹ce na niebiesko plamy. Zmniejszyæ dozowanie nab³yszczacza. Na szkle i innych naczyniach znajduj¹ siê zaschniête krople wody. Zwiêkszyæ dozowanie nab³yszczacza. Przyczyn¹ mo e byæ detergent. Powiadomiæ serwis obs³ugi klienta producenta detergentu. Korozja szk³a Powiadomiæ serwis obs³ugi klienta producenta detergentu.

36 36 Recykling Recykling 2 Materia³ opakowania Materia³y opakowania mog¹ bez ograniczeñ zostaæ powtórnie przetworzone. Elementy z tworzyw sztucznych s¹ oznakowane, np. >PE<, >PS<, itd. Usuwaæ materia³y opakowañ zgodnie z ich oznaczeniem w komunalnych zak³adach utylizacyjnych, do przewidzianych w tym celu pojemników zbiorczych. 2 Wyeksploatowane urz¹dzenie Symbol W na produkcie lub na opakowaniu oznacza, e tego produktu nie wolno traktowaæ tak, jak innych odpadów domowych. Nale y oddaæ go do w³aœciwego punktu skupu surowców wtórnych zajmuj¹cego siê z³omowanym sprzêtem elektrycznym i elektronicznym. W³aœciwa utylizacja i z³omowanie pomaga w eliminacji niekorzystnego wp³ywu z³omowanych produktów na œrodowisko naturalne oraz zdrowie. Aby uzyskaæ szczegó³owe dane dotycz¹ce mo liwoœci recyklingu niniejszego urz¹dzenia, nale y skontaktowaæ siê z lokalnym urzêdem miasta, s³u bami oczyszczania miasta lub sklepem, w którym produkt zosta³ zakupiony. 1 Ostrze enie! W przypadku wyeksploatowanych urz¹dzeñ nale y wyj¹æ wtyczkê sieciow¹ z gniazdka. Odci¹æ przewód sieciowy i usun¹æ wraz z wtyczk¹. Zniszczyæ zamek drzwiowy tak, aby drzwiczki nie dawa³y siê zamkn¹æ. Dziêki temu dzieci nie bêd¹ mog³y siê zamkn¹æ w zmywarce i unikn¹ niebezpieczeñstwa. Dane techniczne 5 Wielkoœæ wsadu: Dopuszczalne ciœnienie wody: Pod³¹czenie elektryczne: Wymiary: ciê ar maks.: 12 standardowych nakryæ sto³owych wraz z serwisem kawowym 0,1-1,0 MPa (= N/cm 2 = 1-10 bar ) Patrz tabliczka znamionowa po prawej stronie na wewnêtrznej krawêdzi drzwiczek zmywarki. 850 x 598 x 598 (Wys. x Szer. x G³êb. w mm) 45 kg

37 Wskazówki dla instytutów badawczych 37 Wskazówki dla instytutów badawczych Test wed³ug normy EN musi byæ przeprowadzony przy ca³kowicie wype³nionej zmywarce z programem testowym (patrz: tabela programów). Test wed³ug normy EN musi byæ wykonany przy pe³nym pojemniku z sol¹ i pe³nym pojemniku z p³ynem nab³yszczaj¹cym z programem testowym (patrz: tabela programów). Dozowanie œrodka do zmywania: 5g + 25g (typ B) Ustawienie dozowania p³ynu nab³yszczaj¹cego: 4 (typ III) Przyk³ady u³o enia: Kosz górny *) Pe³na pojemnoœæ: 12-osobowa zastawa sto³owa ³¹cznie z serwisem kawowym *) Ewentualnie usun¹æ znajduj¹ce siê po lewej stronie pó³ki na fili anki oraz usun¹æ koszyk na sztuæce. Dolny kosz z koszykiem na sztuæce *) Koszyk na sztuæce *) Je eli z lewej strony zawieszone s¹ pó³ki na fili anki oraz uchwyty na szklanki do piwa nale y je wyj¹æ razem z dr¹ kami.

38 38 Instrukcja instalacji i pod³¹czenia pralki Instrukcja instalacji i pod³¹czenia pralki 1 Wskazówki dotycz¹ce bezpieczeñstwa podczas instalacji Zmywarkê do naczyñ nale y transportowaæ wy³¹cznie w pozycji stoj¹cej, w przeciwnym razie mo e dojœæ do wycieku s³onej wody. Przed uruchomieniem sprawdziæ, czy zmywarka nie uleg³a uszkodzeniom podczas transportu. W adnym wypadku nie wolno pod³¹czaæ i uruchamiaæ uszkodzonego urz¹dzenia. W przypadku stwierdzenia uszkodzenia nale y zwróciæ siê do dostawcy. Nie wolno uruchamiaæ zmywarki, jeœli jest uszkodzony przewód zasilaj¹cy, w¹ doprowadzaj¹cy wodê i w¹ odp³ywowy, lub jeœli panel obs³ugi, blat u ytkowy albo cokó³ zmywarki posiadaj¹ takie uszkodzenia, które powoduj¹ dostêp do wewnêtrznych elementów zmywarki. Wtyczkê sieciow¹ zawsze nale y wk³adaæ do prawid³owo uziemionego gniazdka. Przed pod³¹czeniem zmywarki nale y sprawdziæ, czy dane znajduj¹ce siê na tabliczce znamionowej zmywarki odpowiadaj¹ parametrom technicznym sieci elektrycznej, do której zmywarka bêdzie pod³¹czona. Wymagane zabezpieczenie elektryczne równie nale y odczytaæ z tabliczki znamionowej. Nie wolno stosowaæ rozga³êziaczy i przed³u aczy. Ryzyko powstania po aru wskutek nadmiernego rozgrzania przewodów! Przewody zmywarki mog¹ byæ wymieniane wy³¹cznie przez autoryzowany serwis lub autoryzowanego specjalistê. W¹ doprowadzaj¹cy wodê z zaworem bezpieczeñstwa mo e byæ wymieniany jedynie przez autoryzowany serwis.

39 Instalacja 39 Instalacja Zmywarkê nale y ustawiæ na stabilnym i równym pod³o u, a nastêpnie wypoziomowaæ. Aby zniwelowaæ nierównoœci pod³o a i dopasowaæ wysokoœæ zmywarki do innych mebli, nale y wykrêciæ nó ki regulacyjne przy pomocy œrubokrêtu. W¹ doprowadzaj¹cy i odprowadzaj¹cy wodê oraz przewód zasilaj¹cy musz¹ byæ u³o one swobodnie w tylnej czêœci (we wg³êbieniu coko³u) tak, aby nie by³y zagiête lub zagniecione. Modele wolnostoj¹ce 1 Jeœli zmywarka zostanie ustawiona bezpoœrednio obok kuchenki, to pomiêdzy kuchenk¹ a zmywark¹ nale y umieœciæ termoizolacyjn¹ niepaln¹ p³ytê (laminowan¹ od strony kuchenki foli¹ aluminiow¹) przymocowan¹ do górnej krawêdzi blatu roboczego (g³êbokoœæ 57,5cm). W przypadku zabudowywania zmywarki pod kuchennym blatem roboczym, oryginalny blat zmywarki mo na usun¹æ w nastêpuj¹cy sposób: 1. Wykrêciæ œruby znajduj¹ce siê pod blatem w tylnej czêœci zmywarki (1). 2. Przesun¹æ blat zmywarki ok. 1cm w ty³ (2). 3. Unieœæ blat z przodu (3) i zdj¹æ. 1 Jeœli zmywarka bêdzie w przysz³oœci u ywana jako urz¹dzenie wolnostoj¹ce, wówczas nale y ponownie zamontowaæ oryginalny blat.

40 40 Pod³¹czenie zmywarki Pod³¹czenie zmywarki Pod³¹czenie zmywarki do sieci wodoci¹gowej Zmywarka do naczyñ mo e byæ zasilana zimn¹ lub ciep³¹ wod¹ o maksymalnej temperaturze 60 C. Nie wolno pod³¹czaæ zmywarki do otwartych urz¹dzeñ wody gor¹cej i przep³ywowych podgrzewaczy wody. Dopuszczalne ciœnienie wody Minimalne ciœnienie wody: 0,1 MPa ( = 1 bar = 10 N/cm 2 ) Maksymalne ciœnienie wody: 1 MPa ( = 10 bar = 100 N/cm 2 ) W przypadku ciœnienia wody ni szego ni 0,1 MPa nale y zwróciæ siê o poradê do hydraulika. W przypadku ciœnienia wody powy ej 1 MPa nale y uruchomiæ zawór redukuj¹cy ciœnienie (do nabycia w sklepach specjalistycznych). Pod³¹czenie wê a doprowadzaj¹cego wodê 1 Podczas pod³¹czania w¹ doprowadzaj¹cy wodê nie mo e byæ za³amany, zagnieciony lub zakrêcony. W¹ doprowadzaj¹cy wodê jest wyposa ony w nakrêtkê (ISO 228-1:2000) i mo e byæ pod³¹czony do zaworu wodnego z gwintem zewnêtrznym 3/4. W¹ dop³ywowy wody jest wyposa ony w nakrêtkê z tworzywa sztucznego lub metalu: Nakrêtkê nale y nakrêcaæ wy³¹cznie rêcznie. Nastêpnie skontrolowaæ wzrokowo szczelnoœæ (upewniæ siê, e zawór wodny nie cieknie). 3 Aby pobór wody w kuchni nie uleg³ ograniczeniu, zalecamy zainstalowanie dodatkowego zaworu wodnego lub zamontowanie kszta³tki na ju istniej¹cym. 1 Ostrze enie: Niebezpieczeñstwo pora enia pr¹dem (Dotyczy jedynie zmywarek do naczyñ z wentylem bezpieczeñstwa). Kabel elektryczny wentyla bezpieczeñstwa przebiega w przewodzie doprowadzaj¹cym o podwójnych œciankach i jest pod napiêciem. Nigdy nie zanurzaæ w wodzie przewodu doprowadzaj¹cego ani wentyla bezpieczeñstwa.

41 Pod³¹czenie zmywarki 41 Odp³yw wody W¹ odprowadzaj¹cy wodê 1 W¹ odprowadzaj¹cy wodê nie mo e byæ przygnieciony, za³amany lub skrêcony. Pod³¹czenie wê a odprowadzaj¹cego wodê: maksymalnie dopuszczalna wysokoœæ: 1 metr. minimalna wymagana wysokoœæ: 40 cm powy ej dolnej krawêdzi zmywarki. Przed³u anie wê y Wê e przed³u aj¹ce mo na nabyæ w specjalistycznych sklepach lub w naszym serwisie. Wewnêtrzna œrednica wê a przed³u aj¹cego musi wynosiæ 19 mm, aby nie zak³ócaæ prawid³owego funkcjonowania urz¹dzenia. Wê e przed³u aj¹ce mog¹ byæ u³o one poziomo maksymalnie na d³ugoœci 4 metrów, a maksymalna wysokoœæ pod³¹czenia wê a odp³ywowego wynosi wtedy 85 cm. Pod³¹czenie syfonu Tulejka wê a odp³ywowego (ø 19 mm) pasuje do wszystkich typowych syfonów. Zewnêtrzna œrednica pod³¹czenia syfonu musi wynosiæ przynajmniej 15 mm. W¹ odp³ywowy musi byæ zamocowany do syfonu opask¹ zaciskow¹ wê a, która znajduje siê na wyposa eniu. System zabezpieczaj¹cy przed zalaniem Aby zabezpieczyæ mieszkanie przed zalaniem wod¹, zmywarkê wyposa ono w specjalny system zabezpieczaj¹cy. W razie awarii zawór bezpieczeñstwa w wê u doprowadzaj¹cym przerywa natychmiast dop³yw wody.

42 42 Pod³¹czenie zmywarki Pod³¹czenie do sieci elektrycznej Dane dotycz¹ce parametrów sieci elektrycznej znajduj¹ siê na tabliczce znamionowej. Tabliczka znamionowa jest umieszczona na prawej wewnêtrznej krawêdzi drzwi zmywarki. W celu wy³¹czenia zmywarki z sieci nale y wyj¹æ wtyczkê z gniazdka. Uwaga: Normy bezpieczeñstwa wymagaj¹, aby urz¹dzenie posiada³o uziemienie. Producent nie bêdzie ponosiæ adnej odpowiedzialnoœci w razie nieprzestrzegania powy szych zasad bezpieczeñstwa. Po ustawieniu i pod³¹czeniu zmywarki, wtyczka musi byæ dostêpna.

43 Gwarancja/Serwis 43 Gwarancja/Serwis Warunki gwarancji 1. Electrolux Poland Sp. z o.o. gwarantuje, e zakupione urz¹dzenie jest wolne od wad fizycznych zobowi¹zuj¹c siê jednoczesnie - w razie ujawnienia takich wad w okresie gwarancyjnym i w zakresie okreœlonym niniejszym dokumentem - do ich usunieêia w sposób uzale niony od w³aœciwoœci wady. 2. Ujawniona wada zostanie usunieta na koszt gwaranta w ci¹gu 14 dni od daty zg³oszenia uszkodzenia do autoryzowanego punktu serwisowego Electrolux Poland. 3. W wyj¹tkowych przypadkach koniecznosci sprowadzenia czêœci zamiennych od producenta termin naprawy mo e zostaæ wyd³u ony do 30 dni. 4. Okres gwarancji dla u ytkownika wynosi 24 miesi¹ce od daty zakupu. 5. Sprzêt przeznaczony jest do u ywania wy³¹cznie w warunkach indywidualnego gospodarstwa domowego. 6. Gwarancja nie obejmuje: uszkodzeñ powsta³ych na skutek u ywania urz¹dzenia niezgodnie z instrukcj¹ obs³ugi, uszkodzeñ mechanicznych, chemicznych lub termicznych, uszkodzeñ spowodowanych dzia³aniem si³y zewnêtrznej np. przepiêcia w sieci elektrycznej, wy³adowania atmosferycznego, napraw i modyfikacji dokonanych przez firmy lub osoby nie maj¹ce autoryzacji Electrolux Poland, czêœci z natury ³atwo zu ywalnych takich jak: arówki, bezpieczniki, filtry, pokrêt³a. 7. Klientowi przys³uguje wymiana sprzêtu na nowy jezeli po wykonaniu w okresie gwarancji czterech napraw nadal wystêpuj¹ w nim wady. Przez naprawê rozumie siê wykonanie czynnoœci o charakterze specjalistycznym w³aœciwym dla usuniêcia wady. Pojêcie naprawy nie obejmuje: instalacji, instrukta u, konserwacji sprzêtu, poprawy po³¹czeñ mechanicznych lub elektrycznych. 8. Wymiany sprzêtu dokonuje autoryzowany punkt serwisowy Electrolux Poland lub jeœli jest to niemo liwe placówka sprzeda y detalicznej, w której sprzêt zosta³ zakupiony. Sprzêt zwracany po wymianie musi byc kompletny, bez uszkodzeñ mechanicznych. Niespe³nienie tych warunków mo e spowodowaæ nie uznanie gwarancji. 9. Monta sprzêtu wymagaj¹cego specjalistycznego pod³¹czenia do sieci gazowej lub elektrycznej mo e byæ wykonany wy³¹cznie przez osoby posiadaj¹ce odpowiednie uprawnienia pod rygorem utraty gwarancji. 10.Electrolux Poland nie ponosi adnej odpowiedzialnoœci za uszkodzenia powsta³e na skutek niew³aœciwego zainstalowania sprzêtu lub napraw wykonanych przez osoby nieupowañione. 11.Koszty nieuzasadnionego wezwania serwisu pokrywa klient. 12.Powy sza gwarancja nie wy³¹cza, nie ogranicza ani nie zawiesza uprawnieñ kupuj¹cego wynikaj¹cych z tytu³u niezgodnoœci towaru z umow¹. 13.Niniejsza gwarancja obowi¹zuje na terytorium Polski. 14.Warunkiem dokonania naprawy lub wymiany urz¹dzenia w ramach gwarancji jest przedstawienie dowodu zakupu z wpisan¹ dat¹ sprzeda y, potwierdzon¹ pieczêci¹ i podpisem sprzedawcy. Uwaga: uszkodzenie lub usuniêcie tabliczki znamionowej z urz¹dzenia mo e spowodowaæ nie uznanie gwarancji. Electrolux Poland Sp. z o.o. ul. Kolejowa 5/ Warszawa tel reklamacje@electrolux.pl

44 44 Gwarancja/Serwis Gwarancja Europejska Niniejsze urz¹dzenie jest objête gwarancj¹ firmy Electrolux w ka dym z krajów wymienionych na koñcu niniejszej instrukcji przez okres podany w gwarancji urz¹dzenia lub okreœlony ustawowo. W przypadku przeprowadzki w³aœciciela urz¹dzenia z jednego z poni szych krajów do innego, gwarancja zachowuje swoj¹ waznoœæ z nastêpuj¹cymi zastrze eniami: Gwarancja na urz¹dzenie obowi¹zuje od dnia zakupu. Datê zakupu nale y potwierdziæ przez okazanie dokumentu zakupu wydanego przez sprzedawcê urz¹dzenia. Okres gwarancji na urz¹dzenie oraz zakres gwarancji (wykonawstwo oraz czêœci) s¹ takie same, jak okres i zakres obowi¹zuj¹ce dla danego modelu lub serii urz¹dzenia w nowym kraju zamieszkania. Gwarancja na urz¹dzenie jest wydawana osobiœcie na pierwszego kupuj¹cego i nie mo na jej przekazaæ na innego u ytkownika. Urz¹dzenie zosta³o zainstalowane i jest eksploatowane wy³¹cznie do celów domowych zgodnie z instrukcjami firmy Electrolux. U ytkowanie do celów zawodowych jest wykluczone. Urz¹dzenie zosta³o zainstalowane zgodnie ze wszystkimi obowi¹zuj¹cymi przepisami nowego kraju zamieszkania. Postanowienia niniejszej Gwarancji Europejskiej w aden sposób nie ograniczaj¹ nabytych praw ustawowych.

45 Gwarancja/Serwis 45 p t b Albania Rr. Pjeter Bogdani Nr. 7 Tirane Belgique/België/ Belgien Bergensesteenweg 719, 1502 Lembeek Èeská republika Budìjovická 3, Praha 4, Danmark Sjællandsgade 2, 7000 Fredericia Deutschland Muggenhofer Str. 135, Nürnberg Eesti Mustamäe tee 24, Tallinn España Carretera M-300, Km. 29,900 Alcalá de Henares Madrid France Great Britain Addington Way, Luton, Bedfordshire LU4 9QQ Hellas Limnou Str., Thessaloniki Hrvatska Slavonska avenija 3, Zagreb Ireland Long Mile Road Dublin 12 Italia +39 (0) C.so Lino Zanussi, Porcia (PN) Latvija Kr. Barona iela 130/2, LV-1012, Riga Lietuva Ozo 10A, LT Vilnius Luxembourg Rue de Bitbourg, 7, L-1273 Hamm Magyarország H-1142 Budapest XIV, Erzsébet királyné útja 87 Nederland Vennootsweg 1, 2404 CG - Alphen aan den Rijn Norge Risløkkvn. 2, 0508 Oslo Österreich Herziggasse 9, 1230 Wien Polska ul. Kolejowa 5/7, Warszawa Portugal Quinta da Fonte - Edificio Gonçalves Zarco - Q Paço de Arcos Romania Str. Garii Progresului 2, S4, RO Schweiz/Suisse/ Svizzera Industriestrasse 10, CH-5506 Mägenwil Slovenija Electrolux Ljubljana d.o.o. Gerbiceva 98, 1000 Ljubljana

46 46 Gwarancja/Serwis p t b Slovensko Suomi Sverige +46 (0) Türkiye Ðîññèÿ Electrolux Slovakia s.r.o., Electrolux Domáce spotrebièe SK, Seberíniho 1, Bratislava Electrolux Service, S:t Göransgatan 143, S Stockholm Tarlabaþý caddesi no : 35 Taksim Istanbul Ìîñêâà, Îëèìïèéñêèé ïðîñïåêò, 16, ÁÖ Îëèìïèê

47 Serwis 47 Serwis W przypadku wyst¹pienia usterek nale y spróbowaæ samodzielnie usun¹æ problem przy pomocy instrukcji obs³ugi (rozdzia³: Co zrobiæ, gdy...) Jeœli nie bêd¹ Pañstwo w stanie samodzielnie usun¹æ problemu, nale y zg³osiæ awariê w autoryzowanym zak³adzie serwisowym. Szybk¹ reakcjê na zg³oszenie umo liwi podanie nastêpuj¹cych danych: Model Numer produktu (PNC) Numer serii (S-No.) (Numery, patrz tabliczka znamionowa) Rodzaj usterki Ewentualny komunikat b³êdu, wyœwietlany przez urz¹dzenie. Zalecamy wpisanie poni ej danych dotycz¹cych urz¹dzenia, aby by³y pod rêk¹: Model:... PNC:... S-Nr.:...
