1 BP15M Informacje dotyczące urządzenia SPIS TREŚCI: OPIS I PODSTAWOWE CECHY SCHEMAT ROZMIESZCZENIOWY DANE TECHNICZNE ZNAMIONOWE KONFIGURACJA Sealed Air Polska Sp. z o.o. Duchnice; ul. Ożarowska 40/ Ożarow Mazowiecki POLSKA Telefon: Fax: cryovac.cemkt@sealedair.com Reg. U.S. Pat. & TM Off. Sealed Air Corporation Wszystkie prawa zastrzeżone. Wydrukowano w Szwajcarii. 9 Dot Logo oraz Sealed Air są zarejestrowanymi znakami towarowymi Sealed Air Corporation (US). Żadna część niniejszej publikacji nie może być powielana lub przekazywana stronom trzecim bez uprzedniej pisemnej zgody Sealed Air Corporation.

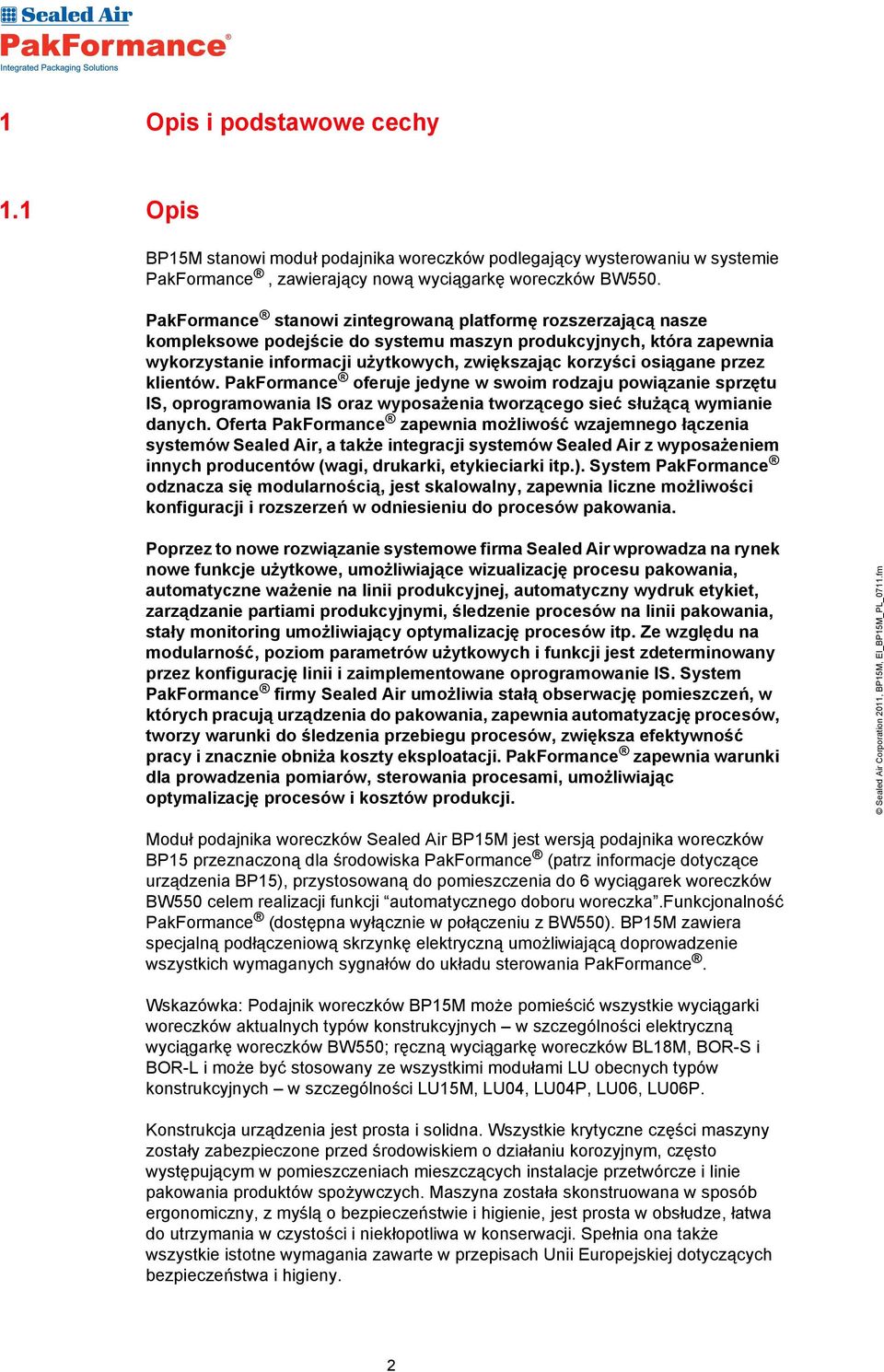

2 1 Opis i podstawowe cechy 1.1 Opis BP15M stanowi moduł podajnika woreczków podlegający wysterowaniu w systemie PakFormance, zawierający nową wyciągarkę woreczków BW550. PakFormance stanowi zintegrowaną platformę rozszerzającą nasze kompleksowe podejście do systemu maszyn produkcyjnych, która zapewnia wykorzystanie informacji użytkowych, zwiększając korzyści osiągane przez klientów. PakFormance oferuje jedyne w swoim rodzaju powiązanie sprzętu IS, oprogramowania IS oraz wyposażenia tworzącego sieć służącą wymianie danych. Oferta PakFormance zapewnia możliwość wzajemnego łączenia systemów Sealed Air, a także integracji systemów Sealed Air z wyposażeniem innych producentów (wagi, drukarki, etykieciarki itp.). System PakFormance odznacza się modularnością, jest skalowalny, zapewnia liczne możliwości konfiguracji i rozszerzeń w odniesieniu do procesów pakowania. Poprzez to nowe rozwiązanie systemowe firma Sealed Air wprowadza na rynek nowe funkcje użytkowe, umożliwiające wizualizację procesu pakowania, automatyczne ważenie na linii produkcyjnej, automatyczny wydruk etykiet, zarządzanie partiami produkcyjnymi, śledzenie procesów na linii pakowania, stały monitoring umożliwiający optymalizację procesów itp. Ze względu na modularność, poziom parametrów użytkowych i funkcji jest zdeterminowany przez konfigurację linii i zaimplementowane oprogramowanie IS. System PakFormance firmy Sealed Air umożliwia stałą obserwację pomieszczeń, w których pracują urządzenia do pakowania, zapewnia automatyzację procesów, tworzy warunki do śledzenia przebiegu procesów, zwiększa efektywność pracy i znacznie obniża koszty eksploatacji. PakFormance zapewnia warunki dla prowadzenia pomiarów, sterowania procesami, umożliwiając optymalizację procesów i kosztów produkcji. Moduł podajnika woreczków Sealed Air BP15M jest wersją podajnika woreczków BP15 przeznaczoną dla środowiska PakFormance (patrz informacje dotyczące urządzenia BP15), przystosowaną do pomieszczenia do 6 wyciągarek woreczków BW550 celem realizacji funkcji automatycznego doboru woreczka.funkcjonalność PakFormance (dostępna wyłącznie w połączeniu z BW550). BP15M zawiera specjalną podłączeniową skrzynkę elektryczną umożliwiającą doprowadzenie wszystkich wymaganych sygnałów do układu sterowania PakFormance. Wskazówka: Podajnik woreczków BP15M może pomieścić wszystkie wyciągarki woreczków aktualnych typów konstrukcyjnych w szczególności elektryczną wyciągarkę woreczków BW550; ręczną wyciągarkę woreczków BL18M, BOR-S i BOR-L i może być stosowany ze wszystkimi modułami LU obecnych typów konstrukcyjnych w szczególności LU15M, LU04, LU04P, LU06, LU06P. Konstrukcja urządzenia jest prosta i solidna. Wszystkie krytyczne części maszyny zostały zabezpieczone przed środowiskiem o działaniu korozyjnym, często występującym w pomieszczeniach mieszczących instalacje przetwórcze i linie pakowania produktów spożywczych. Maszyna została skonstruowana w sposób ergonomiczny, z myślą o bezpieczeństwie i higienie, jest prosta w obsłudze, łatwa do utrzymania w czystości i niekłopotliwa w konserwacji. Spełnia ona także wszystkie istotne wymagania zawarte w przepisach Unii Europejskiej dotyczących bezpieczeństwa i higieny. 2

3 1.2 Główne cechy BP15M Zastępuje typoszereg BD Polepszona ergonomia i warunki higieniczne Możliwość wyposażenia we wyciągarki woreczków BW550 w ilości do 6 Możliwość wyposażenia w różne zasobniki na woreczki wykonane z tworzywa sztucznego lub stali nierdzewnej, w ilości do 6 jednostek 3

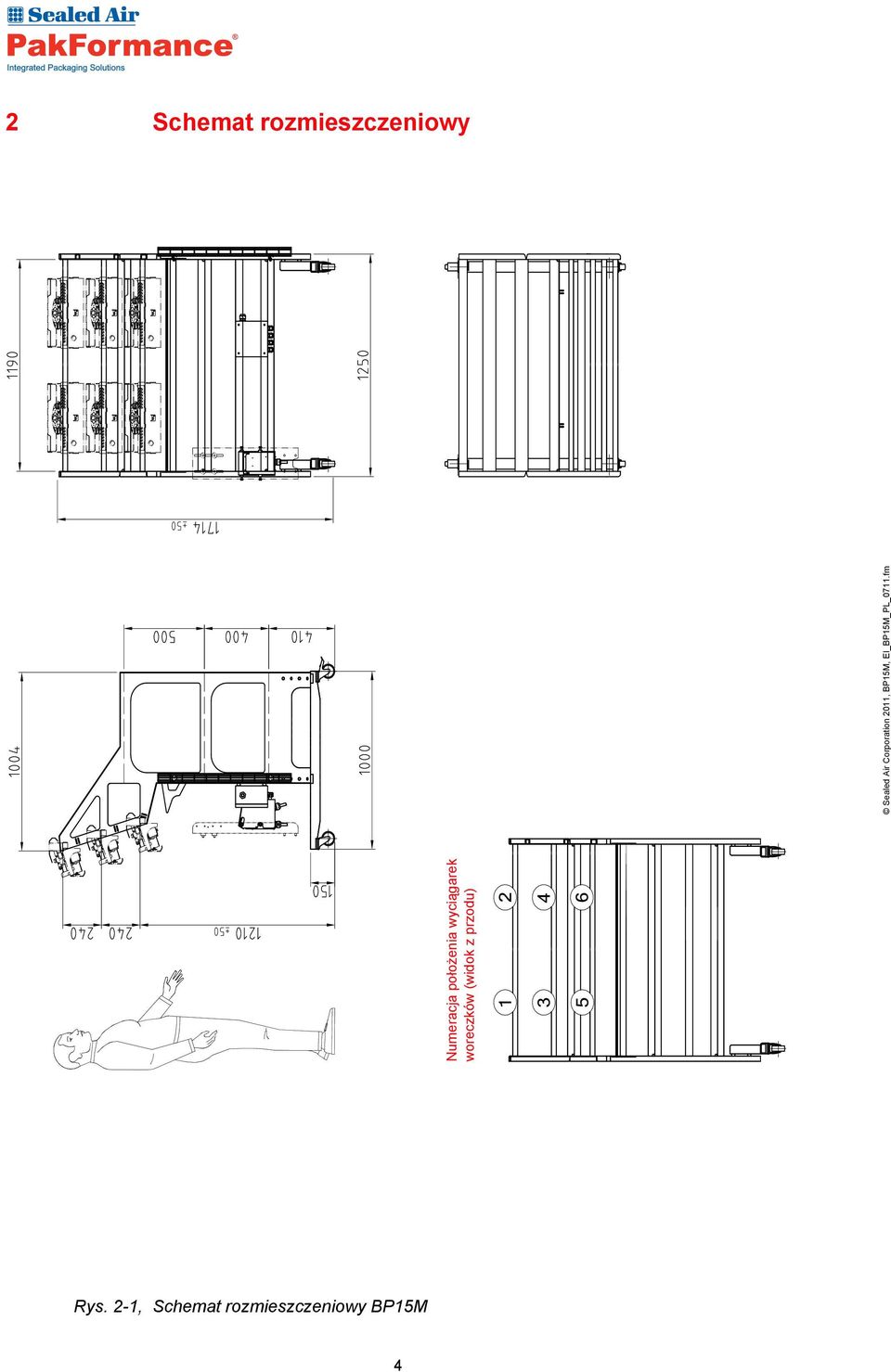

4 2 Schemat rozmieszczeniowy Numeracja położenia wyciągarek woreczków (widok z przodu) Rys. 2-1, Schemat rozmieszczeniowy BP15M 4

5 3 Dane techniczne znamionowe 3.1 Wymiary maszyny Długość, szerokość i wysokość patrz schematy rozmieszczeniowe maszyny 3.2 Masa Masa ok. 133 kg (z sześcioma BW550) (bez zasobników) 3.3 Media robocze Zasilanie elektryczne Zasilanie elektryczne Średnie zapotrzebowanie mocy Zabezpieczenie prądowe Moc zainstalowana 3.4 Charakterystyki robocze 24 VDC 0,07 kwh bezpiecznik 10 A, zwłoczny 240 W Dane dotyczące woreczków BP15M Rodzaj zasobnika na woreczki tylko zasobnik standardowy (nie jest możliwe wykorzystanie zasobnika typu jumbo) BW550 Długość Szerokość Typ (typy) woreczków mm mm (woreczki na tasiemkach ciągnących) wszystkie woreczki Sealed Air Cryovac na tasiemkach ciągnących do pakowania mięsa świeżego 5

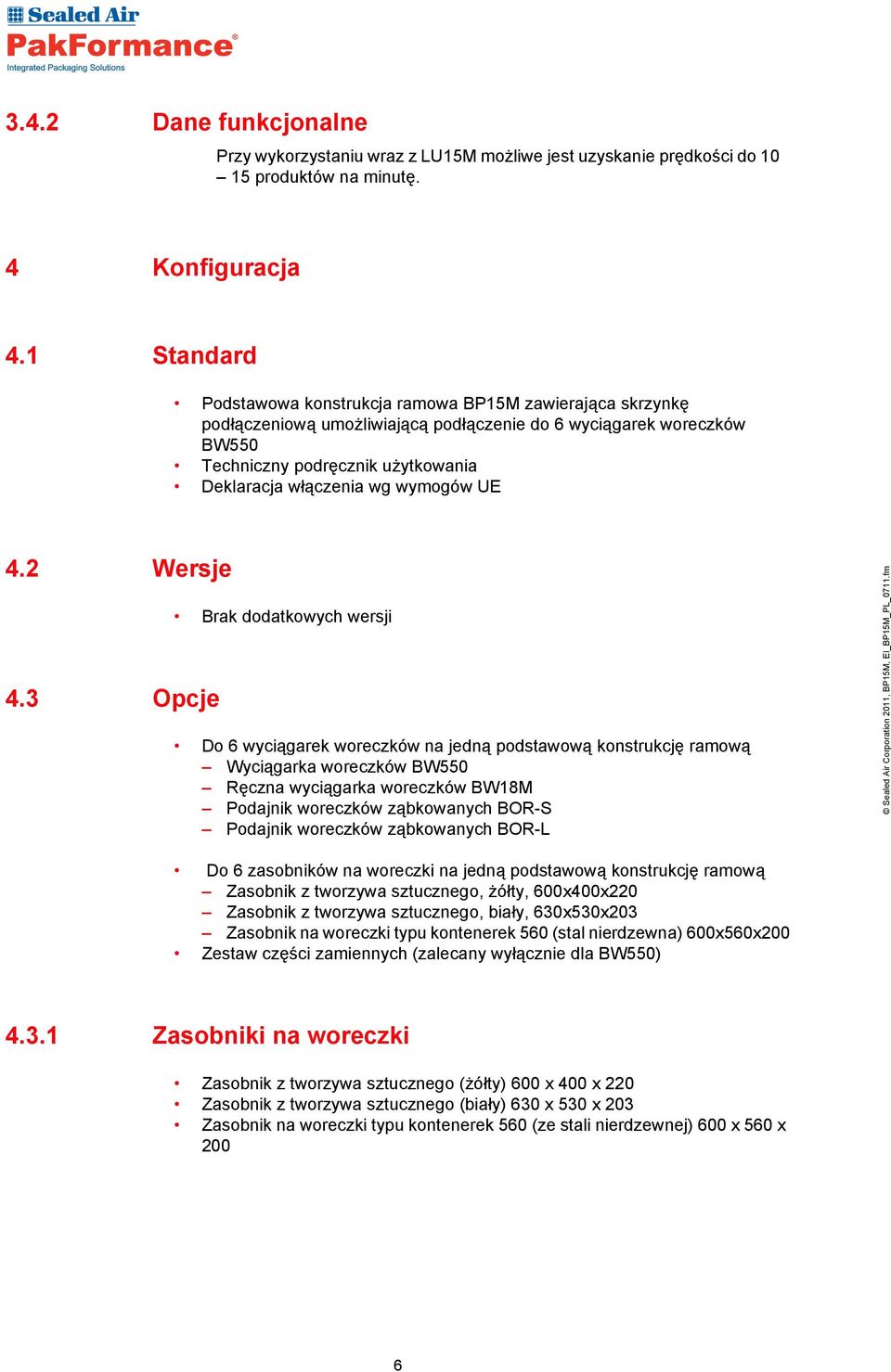

6 3.4.2 Dane funkcjonalne Przy wykorzystaniu wraz z LU15M możliwe jest uzyskanie prędkości do produktów na minutę. 4 Konfiguracja 4.1 Standard Podstawowa konstrukcja ramowa BP15M zawierająca skrzynkę podłączeniową umożliwiającą podłączenie do 6 wyciągarek woreczków BW550 Techniczny podręcznik użytkowania Deklaracja włączenia wg wymogów UE 4.2 Wersje 4.3 Opcje Brak dodatkowych wersji Do 6 wyciągarek woreczków na jedną podstawową konstrukcję ramową Wyciągarka woreczków BW550 Ręczna wyciągarka woreczków BW18M Podajnik woreczków ząbkowanych BOR-S Podajnik woreczków ząbkowanych BOR-L Do 6 zasobników na woreczki na jedną podstawową konstrukcję ramową Zasobnik z tworzywa sztucznego, żółty, 600x400x220 Zasobnik z tworzywa sztucznego, biały, 630x530x203 Zasobnik na woreczki typu kontenerek 560 (stal nierdzewna) 600x560x200 Zestaw części zamiennych (zalecany wyłącznie dla BW550) Zasobniki na woreczki Zasobnik z tworzywa sztucznego (żółty) 600 x 400 x 220 Zasobnik z tworzywa sztucznego (biały) 630 x 530 x 203 Zasobnik na woreczki typu kontenerek 560 (ze stali nierdzewnej) 600 x 560 x 200 6

7 4.3.2 Zestaw części zamiennych Opis Ilość MOTOR GEARED 24 VDC 1 BULB GREEN 1 SWITCH ON/OFF 1 RELAIS 24VDC 1 CABLE FOR PHOTOCELL 5M 1 SENSOR Zalecane zespoły Integracja w obrębie maszyny do napełniania woreczków PakFormance BLM. 7
