Dokumentacja Techniczno-Ruchowa separatora sygnałów dwustanowych ES-07

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "Dokumentacja Techniczno-Ruchowa separatora sygnałów dwustanowych ES-07"

Transkrypt

1 separatora sygnałów dwustanowych WYDANIE: 2.2 DATA: NR DOK:

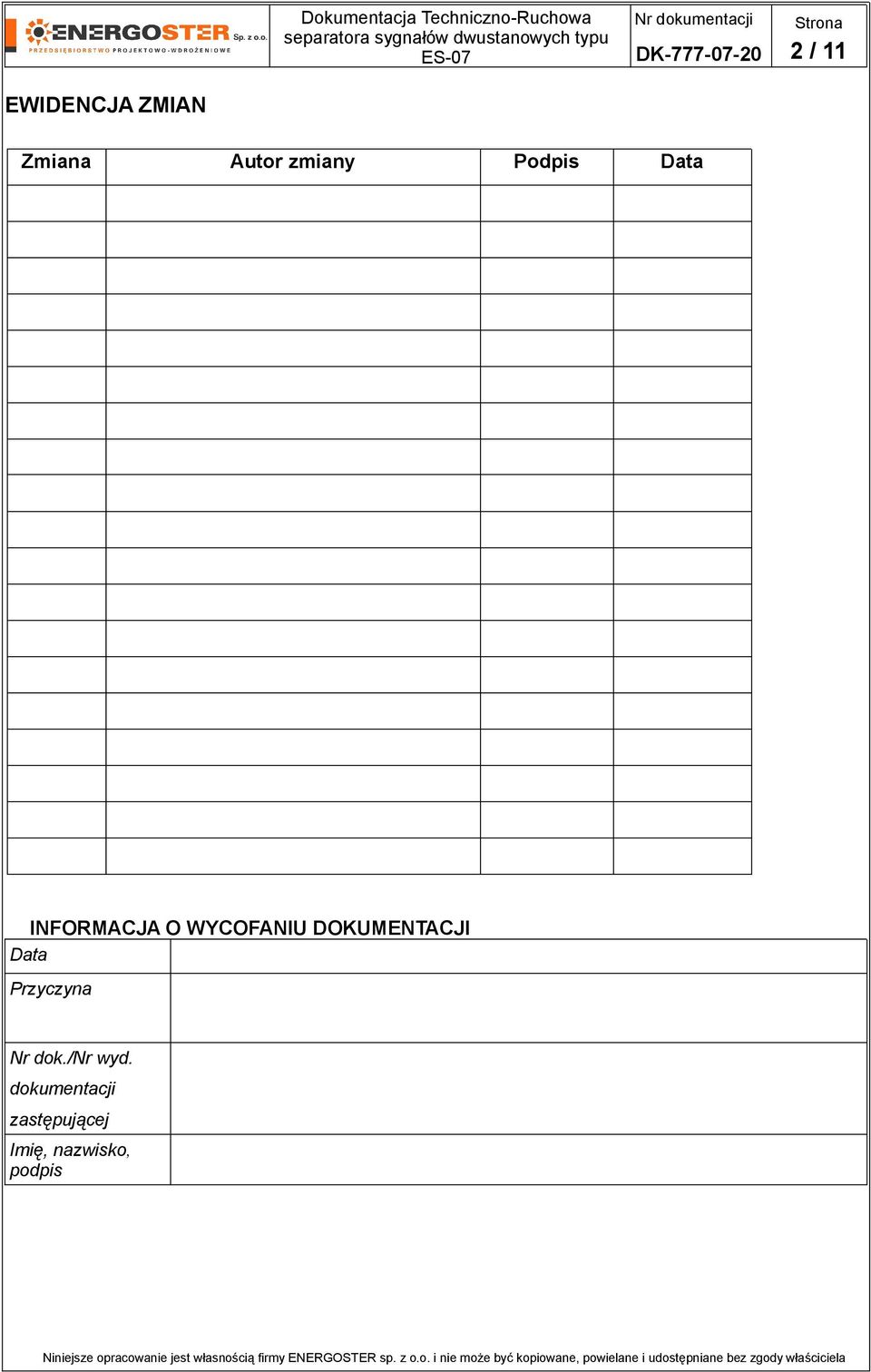

2 2 / 11 EWIDENCJA ZMIAN Zmiana Autor zmiany Podpis Data INFORMACJA O WYCOFANIU DOKUMENTACJI Data Przyczyna Nr dok./nr wyd. dokumentacji zastępującej Imię, nazwisko, podpis

3 3 / 11 SPIS RYSUNKÓW: Lp. Nr rysunku Nazwa rysunku Zmiany A B C D E 1 Wymiary gabarytowe separatora sygnałów dwustanowych. 2 Schemat układu wejściowego separatora sygnałów dwustanowych wejście napięciowe typ1. 3 Schemat układu wejściowego separatora sygnałów dwustanowych wejście napięciowe typ2. 4 Schemat układu wyjściowego separatora sygnałów dwustanowych wyjście typu TTL. 5 Schemat układu wyjściowego separatora sygnałów dwustanowych wyjście typu OC. 6 Schemat układu wyjściowego separatora sygnałów dwustanowych wyjście typu klucz prądowonapięciowy. 7 Schemat podłączenia separatora sygnałów dwustanowych do obwodu sondy pomiarowej typu Proximity Transducer System 3300 firmy Bently Nevada. 8 Schemat podłączenia separatora sygnałów dwustanowych do obwodu sondy pomiarowej serii DSF 1210 firmy Jaquet.

4 4 / 11 Spis treści 1. Zastosowanie Dane techniczne Budowa Opis funkcjonalny Instalowanie i uruchomienie Obsługa i eksploatacja Pakowanie, przechowywanie i transport Części zapasowe i zamienne Sposób zamawiania...8

5 5 / Zastosowanie. Separator sygnałów dwustanowych typu przeznaczony jest do separacji sygnałów binarnych. Dzięki możliwości konfigurowania na etapie produkcji, Użytkownik ma możliwość dostosowania parametrów wejścia i wyjścia do swoich wymagań. Separator zabudowany jest w obudowie typu WAGO i do jego zamontowania niezbędne są pasujące zaciski nalistwowe WAGO o typach określonych w danych technicznych. Standardowo, Zamawiającemu dostarczane są 3 zaciski typu wraz ze ścianką końcową typu i dwoma blokadami typu Dzięki takiej konstrukcji, montaż, demontaż lub wymiana separatora jest bardzo prosta. Wartość histerezy separatora dla wejścia napięciowego wynosi ok. 1,5V natomiast dla wejścia prądowego ok. 3mA. 2. Dane techniczne A. Ogólne: 1. Ilość wejść/wyjść 1/1 2. Pasmo przenoszenia 0 20 khz 3. Sygnał wejściowy prąd albo napięcie 4. Sygnał wyjściowy TTL, OC, klucz prądowonapięciowy 5. Napięcie zasilania 24 V, 5 V 6. Separacja galwaniczna pomiędzy wejście i wyjściem: rodzaj separacji optoelektroniczna wytrzymałość elektryczna 500 V / 50 Hz / 1 min oporność izolacji 20 MΩ B. Sygnał wejściowy: 1. Prądowy (zacisk +IIN ) poziom H : IIN 12mA poziom L : IIN 4mA 2. Napięciowy (zacisk +UIN )(typ1) poziom H : UIN 15V poziom L : UIN 4,5V 3. Napięciowy (zacisk +UIN )(typ2) poziom H : UIN 18V poziom L : UIN 11V

6 6 / 11 C. Sygnał wyjściowy napięcie zasilania +Uz = 5 V: 1. Wyjście Out typu TTL Uz: 5V ± 0,25 V poziom H: 2,4V UOut Uz, IOut max = 1,6 ma Poziom L: UOut 0,4 V dla Iout 7 ma UOut 0,8 V dla IOut 15 ma IOut max = 20 ma 2. Wyjście Out typu OC Uz: 5 V ± 0,25 V poziom H: UOut 36 V poziom L: UOut 0,4 V Iout max = 50 ma D: Sygnał wyjściowy napięcie zasilania +Uz = 24 V: 1. Wyjście Out typu TTL Uz: 24 V ± 20 % poziom H: 2,4 V UOut 5,25V; IOut max = 1,6 ma poziom L: UOut 0,4 V dla IOut 7mA UOut 0,8 V dla IOut 5mA IOut max = 20mA 2. Wyjście Out typu OC Uz: 24 V ± 20 % poziom H: UOut 36 V poziom L: UOut 0,4 V IOut max = 50 ma 3. Wyjście Out typu klucz prądowonapięciowy Uz: 24 V ± 20 % poziom H: UOut Uz 2,5 V; IOut max = 22 ma ± 10 % poziom L: klucz otwarty Uwaga : Dla napięcia zasilania Uz=5V nie ma opcji wyjścia Out typu klucz prądowonapięciowy

7 7 / 11 E: Charakterystyka wyjścia typu klucz prądowonapięciowy: Uout [V] Uz2,5V 22mA Iout [ma] F: Dane mechaniczne: 1. Typ obudowy WAGO Mocowanie 3 zaciski WAGO typu , , , , , Wymiary szerokość 15 mm 4. Waga ok. 50 g 3. Budowa. Separator sygnałów dwustanowych typu montowany jest w technologii montażu powierzchniowego SMD i umieszczony w standardowej obudowie WAGO typu , przystosowanej do montażu na szynie typu TS35 (DIN EN ) za pośrednictwem zacisków typu , , , , , Widok urządzenia i jego wymiary gabarytowe pokazano na rysunku Opis funkcjonalny. Schematy funkcjonalne układów wejściowych i wyjściowych separatora sygnałów dwustanowych typu przedstawiono na rys. 2 6.

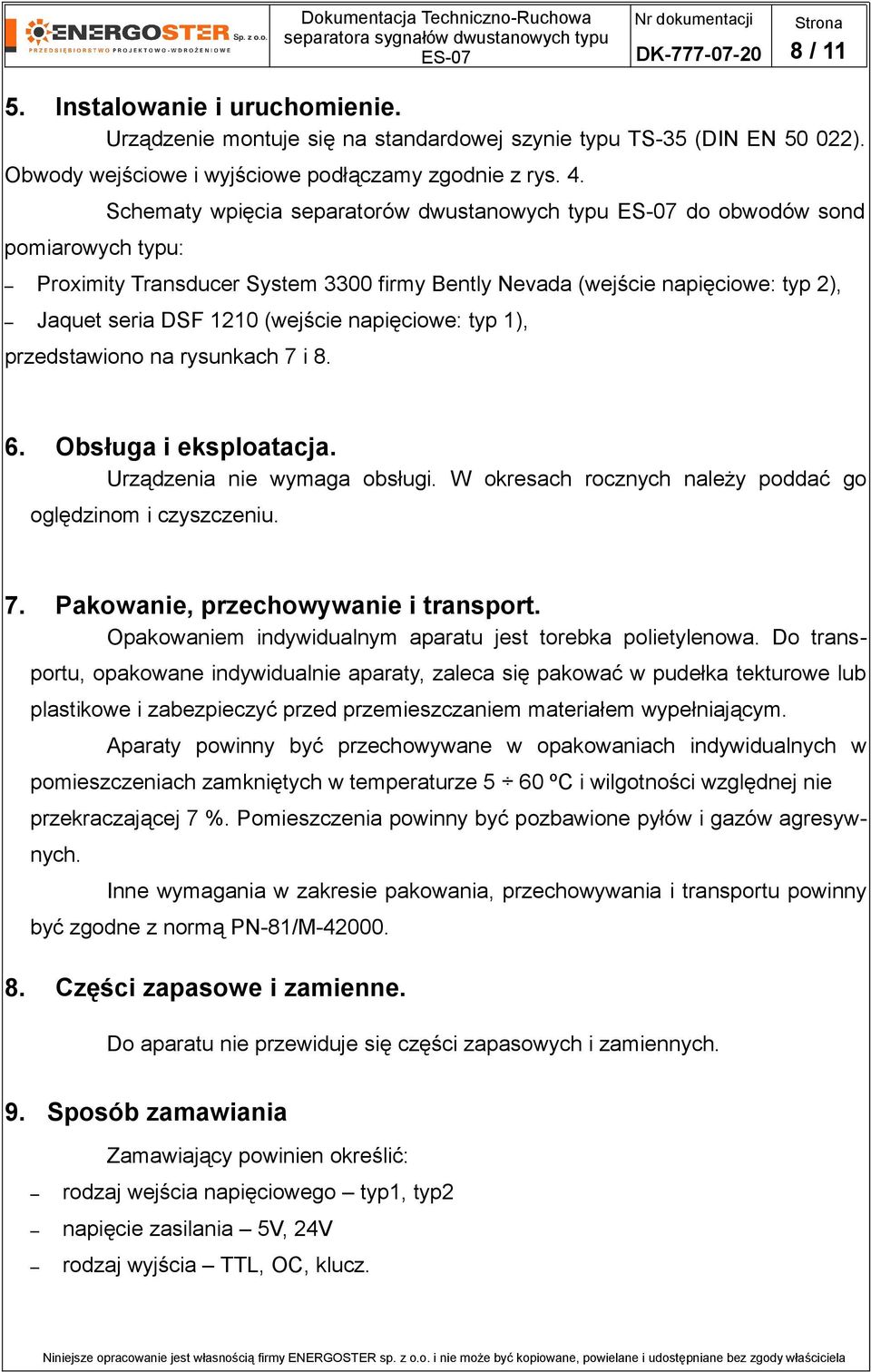

8 8 / Instalowanie i uruchomienie. Urządzenie montuje się na standardowej szynie typu TS35 (DIN EN ). Obwody wejściowe i wyjściowe podłączamy zgodnie z rys. 4. pomiarowych typu: Schematy wpięcia separatorów dwustanowych typu do obwodów sond Proximity Transducer System 3300 firmy Bently Nevada (wejście napięciowe: typ 2), Jaquet seria DSF 1210 (wejście napięciowe: typ 1), przedstawiono na rysunkach 7 i Obsługa i eksploatacja. Urządzenia nie wymaga obsługi. W okresach rocznych należy poddać go oględzinom i czyszczeniu. 7. Pakowanie, przechowywanie i transport. Opakowaniem indywidualnym aparatu jest torebka polietylenowa. Do transportu, opakowane indywidualnie aparaty, zaleca się pakować w pudełka tekturowe lub plastikowe i zabezpieczyć przed przemieszczaniem materiałem wypełniającym. Aparaty powinny być przechowywane w opakowaniach indywidualnych w pomieszczeniach zamkniętych w temperaturze 5 60 ºC i wilgotności względnej nie przekraczającej 7 %. Pomieszczenia powinny być pozbawione pyłów i gazów agresywnych. Inne wymagania w zakresie pakowania, przechowywania i transportu powinny być zgodne z normą PN81/M Części zapasowe i zamienne. Do aparatu nie przewiduje się części zapasowych i zamiennych. 9. Sposób zamawiania Zamawiający powinien określić: rodzaj wejścia napięciowego typ1, typ2 napięcie zasilania 5V, 24V rodzaj wyjścia TTL, OC, klucz.

9 9 / 11 Obudowa typu fmy WAGO Szyna typu TS35 (DIN EN ) Kanał prowadzący Zaciski typu fmy WAGO Zestaw 3 zacisków typu fmy WAGO Prowadnica Rysunek 1. Wymiary gabarytowe separatora sygnałów dwustanowych. +UIN +IIN COM Rysunek 2. Schemat układu wejściowego separatora sygnałów dwustanowych wejście napięciowe typ1. +UIN +IIN COM Rysunek 3. Schemat układu wejściowego separatora sygnałów dwustanowych wejście napięciowe typ2.

10 10 / 11 Układ sterujący +UZ Out UZ + 24V (5V) Rysunek 4. Schemat układu wyjściowego separatora sygnałów dwustanowych wyjście typu TTL. Układ sterujący +UZ Out UZ + 24V (5V) Rysunek 5. Schemat układu wyjściowego separatora sygnałów dwustanowych wyjście typu OC. Układ sterujący +UZ 22mA + Out UZ 24V Rysunek 6. Schemat układu wyjściowego separatora sygnałów dwustanowych wyjście typu klucz prądowonapięciowy. Bently Nevada mm Probe 3300 Proximitor Sensor VT Out COM RL V Imax=22mA RL + 24Vdc we: typ2 wy: klucz zas: 24Vdc Rysunek 7. Schemat podłączenia separatora sygnałów dwustanowych do obwodu sondy pomiarowej typu Proximity Transducer System 3300 firmy Bently Nevada.

11 11 / 11 DSF1210 Sensor Jaquet red yellow black RL + 17,5 30V TTL + 24Vdc we: typ1 wy: TTL zas: 24Vdc Rysunek 8. Schemat podłączenia separatora sygnałów dwustanowych do obwodu sondy pomiarowej serii DSF 1210 firmy Jaquet.
