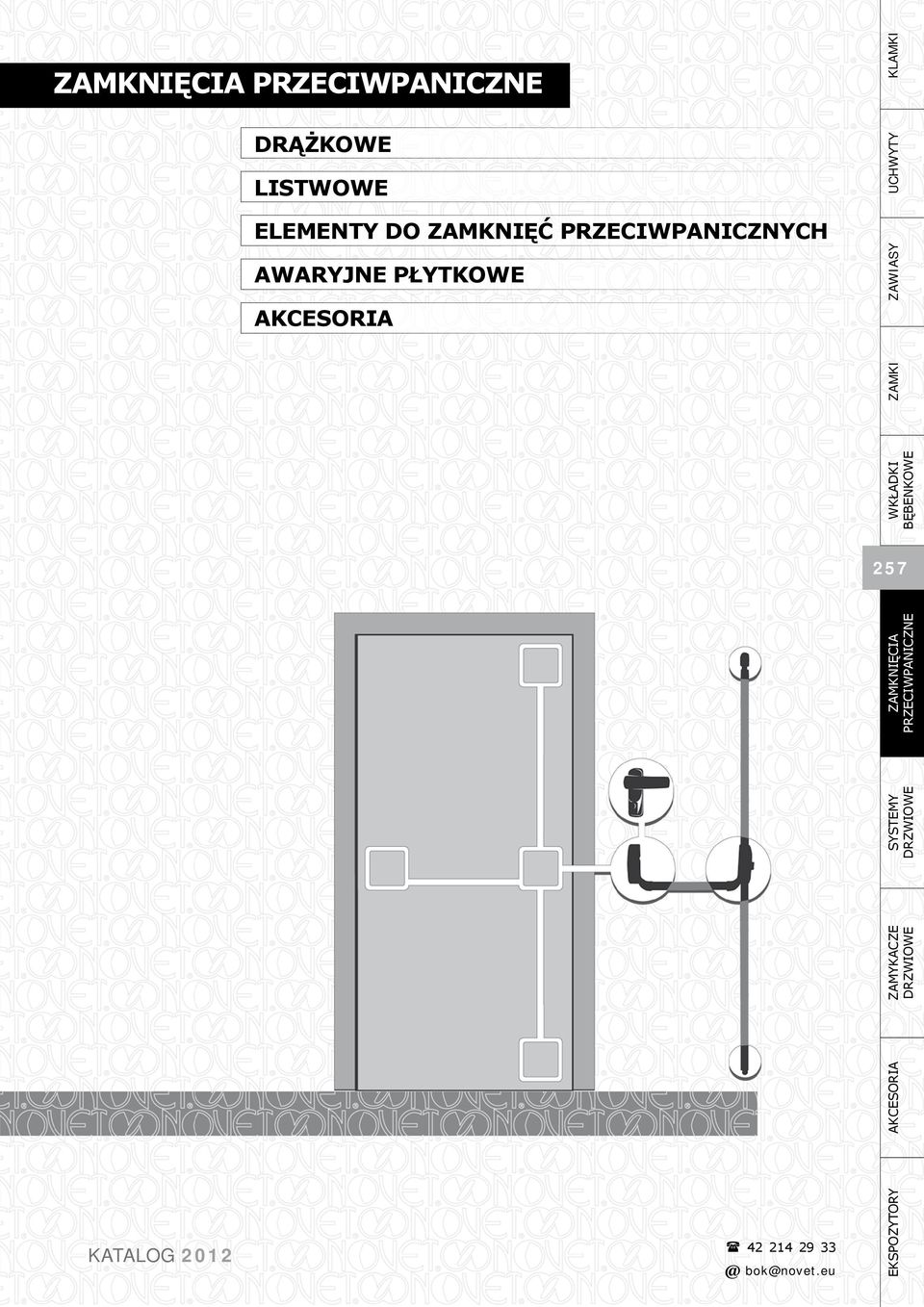

1 ZAMKNIĘCIA PRZECIWPANICZNE KLAMKI drążkowe listwowe elementy do zamknięć przeciwpanicznych awaryjne płytkowe akcesoria UCHWYTY ZAWIASY WKŁADKI BĘBENKOWE ZAMKI 257 AKCESORIA ZAMYKACZE SYSTEMY ZAMKNIĘCIA PRZECIWPANICZNE EKSPOZYTORY

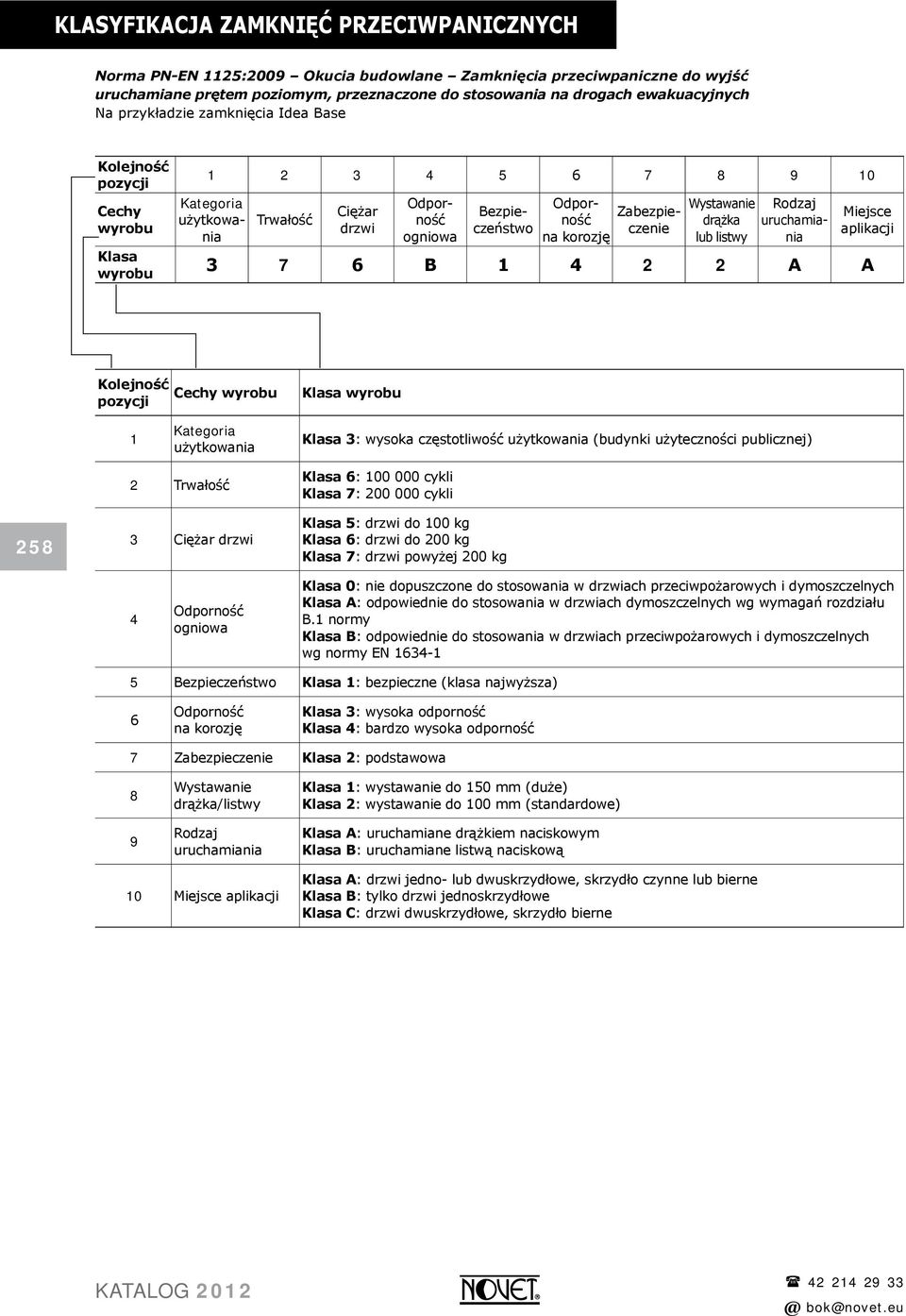

2 klasyfikacja zamknięć przeciwpanicznych Norma PN-EN 1125:2009 Okucia budowlane Zamknięcia przeciwpaniczne do wyjść uruchamiane prętem poziomym, przeznaczone do stosowania na drogach ewakuacyjnych Na przykładzie zamknięcia Idea Base Kolejność pozycji Cechy wyrobu Klasa wyrobu Trwałość Ciężar drzwi Kategoria użytkowania Odporność ogniowa Bezpieczeństwo Odporność drążka Wystawanie Zabezpieczenie na korozję lub listwy Rodzaj uruchamiania Miejsce aplikacji B A A Kolejność pozycji Cechy wyrobu Klasa wyrobu 1 Kategoria użytkowania Klasa 3: wysoka częstotliwość użytkowania (budynki użyteczności publicznej) Trwałość 3 Ciężar drzwi Klasa 6: cykli Klasa 7: cykli Klasa 5: drzwi do 100 kg Klasa 6: drzwi do 200 kg Klasa 7: drzwi powyżej 200 kg 4 Odporność ogniowa Klasa 0: nie dopuszczone do stosowania w drzwiach przeciwpożarowych i dymoszczelnych Klasa A: odpowiednie do stosowania w drzwiach dymoszczelnych wg wymagań rozdziału B.1 normy Klasa B: odpowiednie do stosowania w drzwiach przeciwpożarowych i dymoszczelnych wg normy EN Bezpieczeństwo Klasa 1: bezpieczne (klasa najwyższa) 6 Odporność na korozję Klasa 3: wysoka odporność Klasa 4: bardzo wysoka odporność 7 Zabezpieczenie Klasa 2: podstawowa 8 9 Wystawanie drążka/listwy Rodzaj uruchamiania Klasa 1: wystawanie do 150 mm (duże) Klasa 2: wystawanie do 100 mm (standardowe) Klasa A: uruchamiane drążkiem naciskowym Klasa B: uruchamiane listwą naciskową 10 Miejsce aplikacji Klasa A: drzwi jedno- lub dwuskrzydłowe, skrzydło czynne lub bierne Klasa B: tylko drzwi jednoskrzydłowe Klasa C: drzwi dwuskrzydłowe, skrzydło bierne

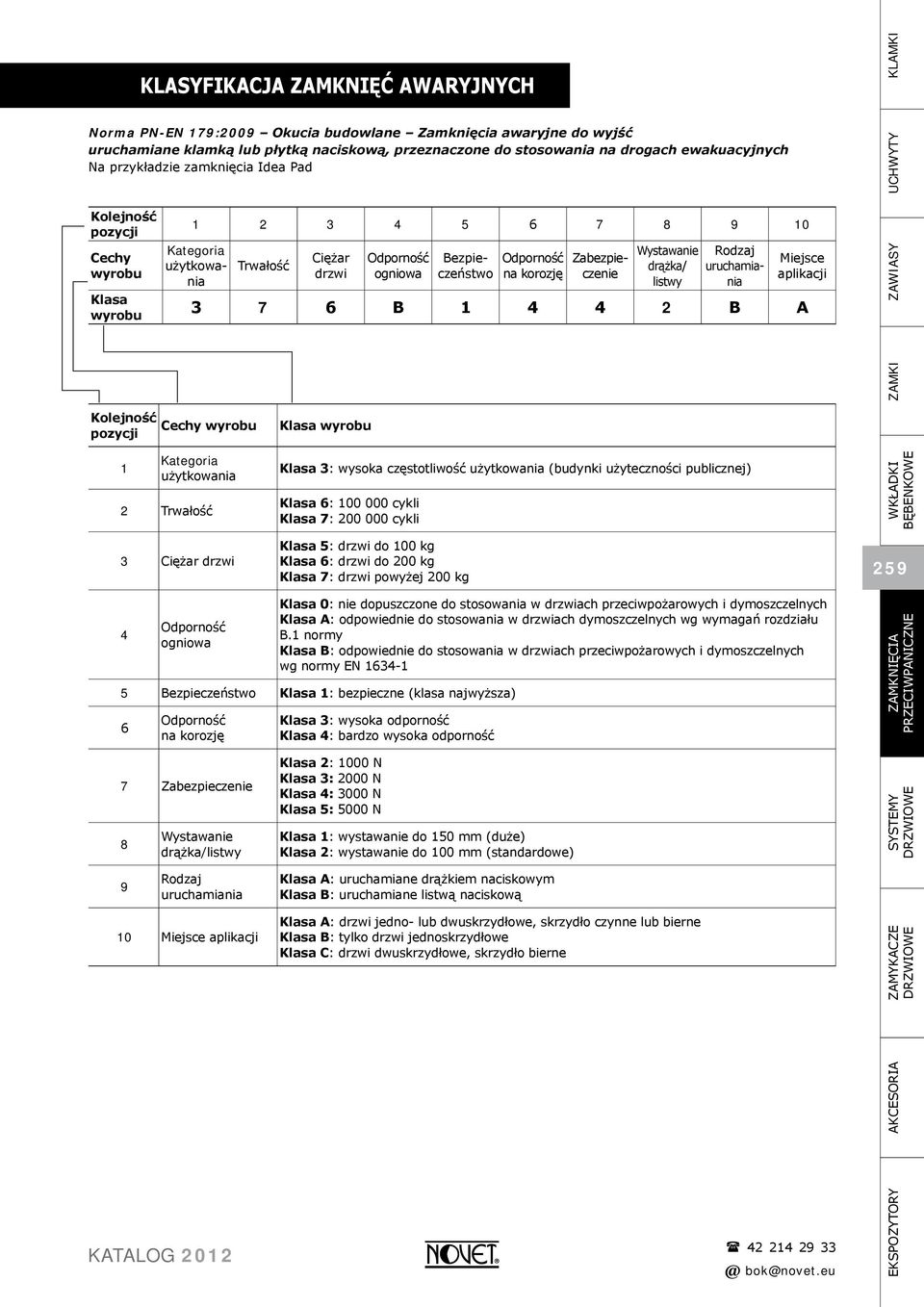

3 KLASYFIKACJA ZAMKNIĘĆ AWARYJNYCH KLAMKI Norma PN-EN 179:2009 Okucia budowlane Zamknięcia awaryjne do wyjść uruchamiane klamką lub płytką naciskową, przeznaczone do stosowania na drogach ewakuacyjnych Na przykładzie zamknięcia Idea Pad Kolejność pozycji Cechy wyrobu Klasa wyrobu Trwałość Ciężar drzwi Odporność ogniowa Kategoria użytkowania Bezpieczeństwo Odporność na korozję Zabezpieczenie Wystawanie drążka/ listwy Rodzaj uruchamiania Miejsce aplikacji B B A UCHWYTY ZAWIASY ZAMKI Kolejność pozycji Cechy wyrobu Klasa wyrobu 1 Kategoria użytkowania 2 Trwałość Klasa 3: wysoka częstotliwość użytkowania (budynki użyteczności publicznej) Klasa 6: cykli Klasa 7: cykli WKŁADKI BĘBENKOWE 3 Ciężar drzwi Klasa 5: drzwi do 100 kg Klasa 6: drzwi do 200 kg Klasa 7: drzwi powyżej 200 kg Odporność ogniowa Klasa 0: nie dopuszczone do stosowania w drzwiach przeciwpożarowych i dymoszczelnych Klasa A: odpowiednie do stosowania w drzwiach dymoszczelnych wg wymagań rozdziału B.1 normy Klasa B: odpowiednie do stosowania w drzwiach przeciwpożarowych i dymoszczelnych wg normy EN Bezpieczeństwo Klasa 1: bezpieczne (klasa najwyższa) 6 Odporność na korozję Klasa 3: wysoka odporność Klasa 4: bardzo wysoka odporność ZAMKNIĘCIA PRZECIWPANICZNE 7 Zabezpieczenie 8 Wystawanie drążka/listwy Klasa 2: 1000 N Klasa 3: 2000 N Klasa 4: 3000 N Klasa 5: 5000 N Klasa 1: wystawanie do 150 mm (duże) Klasa 2: wystawanie do 100 mm (standardowe) SYSTEMY 9 Rodzaj uruchamiania Klasa A: uruchamiane drążkiem naciskowym Klasa B: uruchamiane listwą naciskową 10 Miejsce aplikacji Klasa A: drzwi jedno- lub dwuskrzydłowe, skrzydło czynne lub bierne Klasa B: tylko drzwi jednoskrzydłowe Klasa C: drzwi dwuskrzydłowe, skrzydło bierne ZAMYKACZE AKCESORIA EKSPOZYTORY

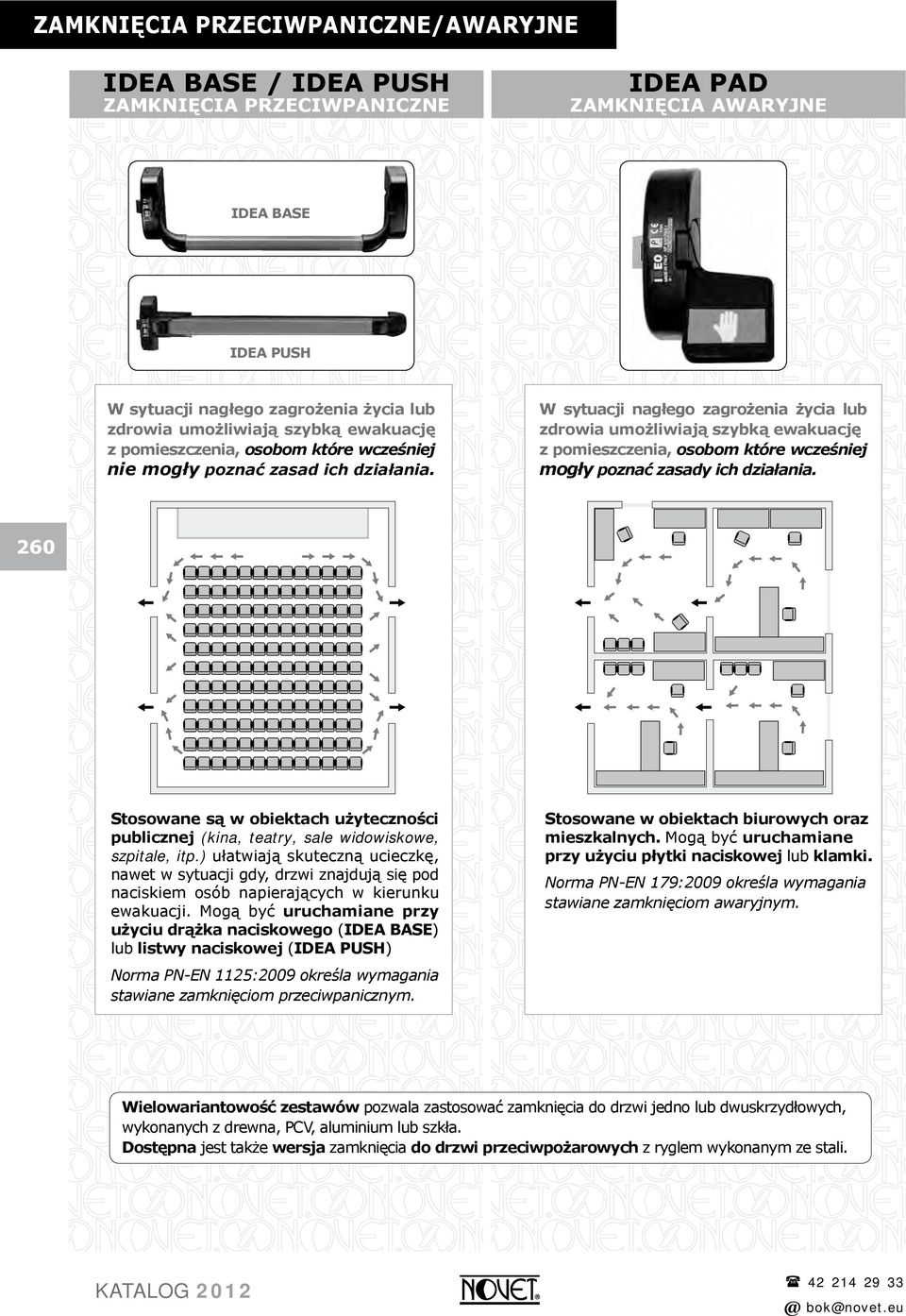

4 zamknięcia przeciwpaniczne/awaryjne IDEA BASE / IDEA PUSH ZAMKNIĘCIA PRZECIWPANICZNE IDEA PAD ZAMKNIĘCIA AWARYJNE IDEA BASE IDEA PUSH W sytuacji nagłego zagrożenia życia lub zdrowia umożliwiają szybką ewakuację z pomieszczenia, osobom które wcześniej nie mogły poznać zasad ich działania. W sytuacji nagłego zagrożenia życia lub zdrowia umożliwiają szybką ewakuację z pomieszczenia, osobom które wcześniej mogły poznać zasady ich działania. 260 Stosowane są w obiektach użyteczności publicznej (kina, teatry, sale widowiskowe, szpitale, itp.) ułatwiają skuteczną ucieczkę, nawet w sytuacji gdy, drzwi znajdują się pod naciskiem osób napierających w kierunku ewakuacji. Mogą być uruchamiane przy użyciu drążka naciskowego (IDEA BASE) lub listwy naciskowej (IDEA PUSH) Norma PN-EN 1125:2009 określa wymagania stawiane zamknięciom przeciwpanicznym. Stosowane w obiektach biurowych oraz mieszkalnych. Mogą być uruchamiane przy użyciu płytki naciskowej lub klamki. Norma PN-EN 179:2009 określa wymagania stawiane zamknięciom awaryjnym. Wielowariantowość zestawów pozwala zastosować zamknięcia do drzwi jedno lub dwuskrzydłowych, wykonanych z drewna, PCV, aluminium lub szkła. Dostępna jest także wersja zamknięcia do drzwi przeciwpożarowych z ryglem wykonanym ze stali.

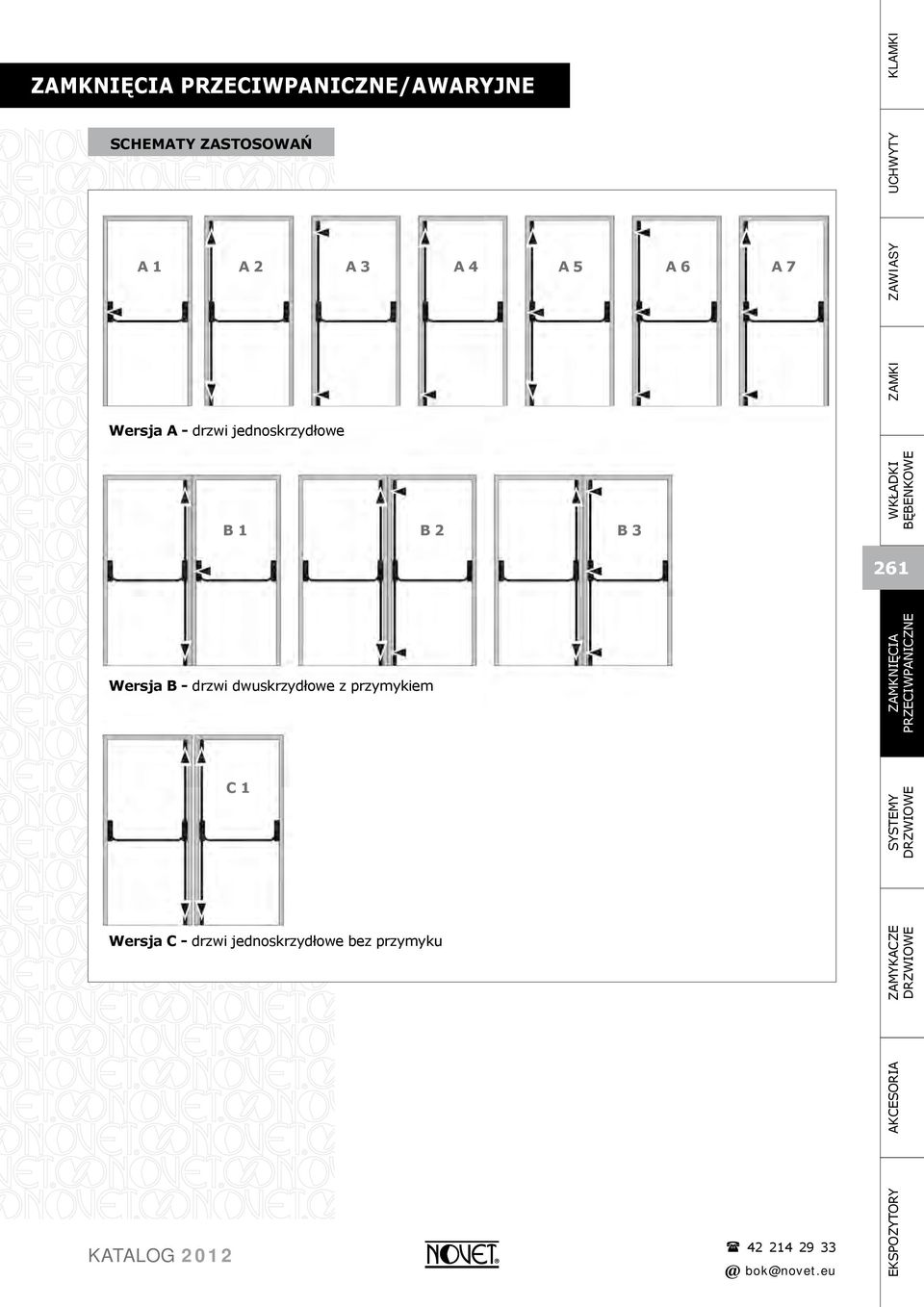

5 zamknięcia przeciwpaniczne/awaryjne KLAMKI SCHEMATY ZASTOSOWAŃ UCHWYTY A 1 A 2 A 3 A 4 A 5 A 6 A 7 ZAWIASY ZAMKI Wersja A - drzwi jednoskrzydłowe B 1 B 2 B 3 WKŁADKI BĘBENKOWE 261 Wersja B - drzwi dwuskrzydłowe z przymykiem ZAMKNIĘCIA PRZECIWPANICZNE C 1 SYSTEMY Wersja C - drzwi jednoskrzydłowe bez przymyku ZAMYKACZE AKCESORIA EKSPOZYTORY

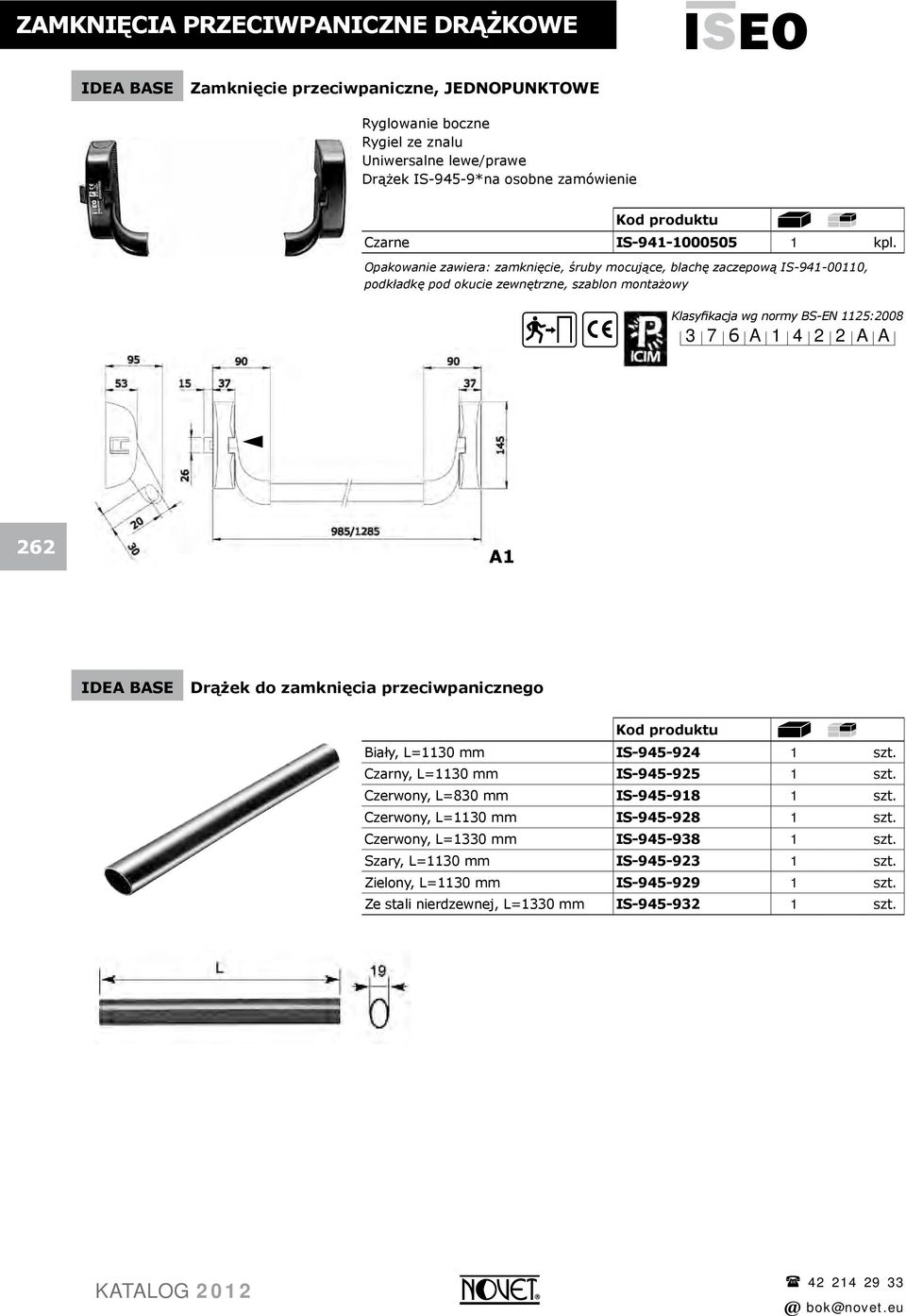

6 ZAMKNIĘCIA PRZECIWPANICZNE DRĄŻKOWE IDEA BASE Zamknięcie przeciwpaniczne, JEDNOPUNKTOWE Ryglowanie boczne Rygiel ze znalu Uniwersalne lewe/prawe Drążek IS-945-9*na osobne zamówienie Czarne IS kpl. Opakowanie zawiera: zamknięcie, śruby mocujące, blachę zaczepową IS , podkładkę pod okucie zewnętrzne, szablon montażowy Klasyfikacja wg normy BS-EN 1125: A A A 262 A1 IDEA BASE Drążek do zamknięcia przeciwpanicznego Biały, L=1130 mm IS szt. Czarny, L=1130 mm IS szt. Czerwony, L=830 mm IS szt. Czerwony, L=1130 mm IS szt. Czerwony, L=1330 mm IS szt. Szary, L=1130 mm IS szt. Zielony, L=1130 mm IS szt. Ze stali nierdzewnej, L=1330 mm IS szt.

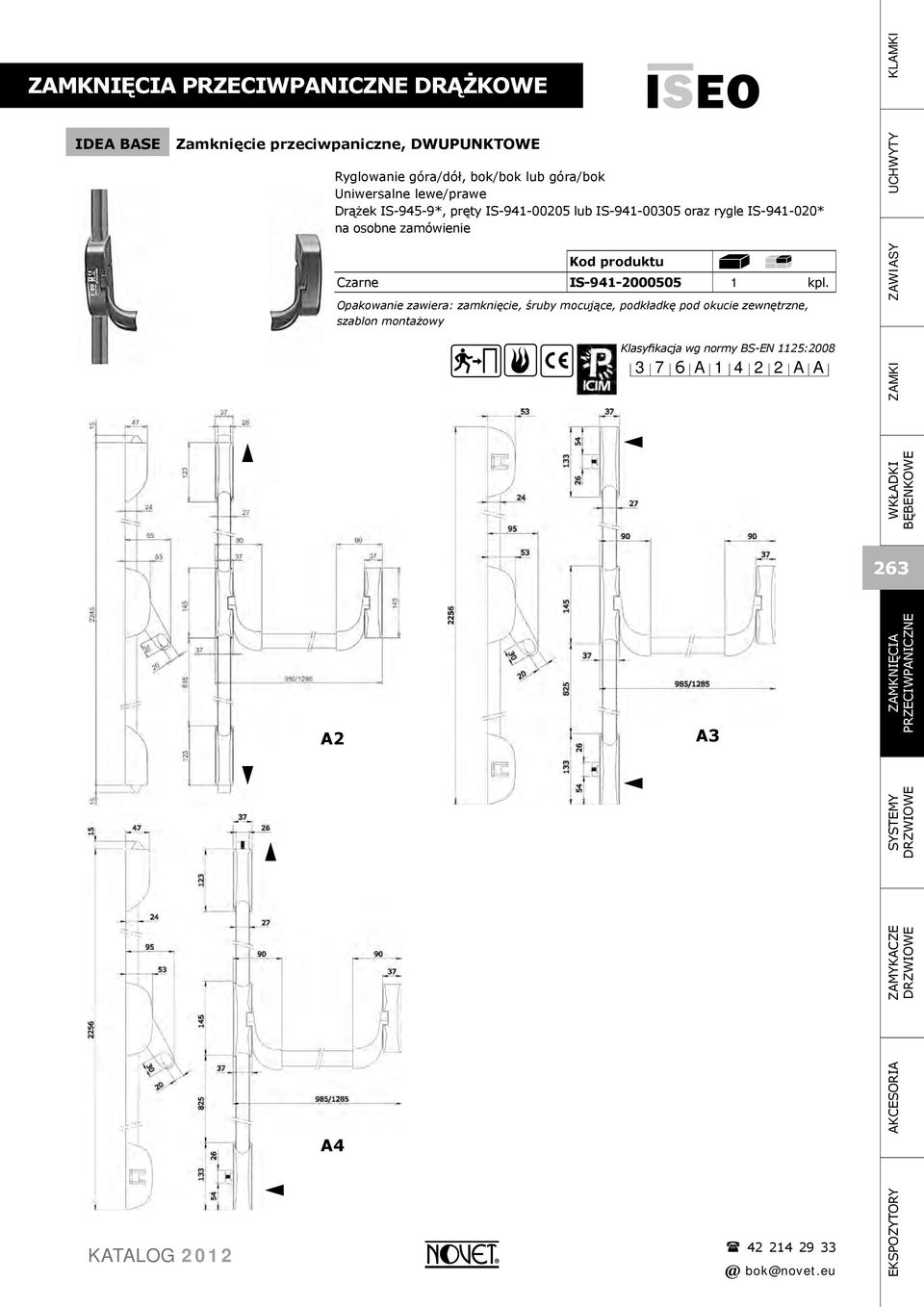

7 ZAMKNIĘCIA PRZECIWPANICZNE DRĄŻKOWE KLAMKI IDEA BASE Zamknięcie przeciwpaniczne, DWUPUNKTOWE Ryglowanie góra/dół, bok/bok lub góra/bok Uniwersalne lewe/prawe Drążek IS-945-9*, pręty IS lub IS oraz rygle IS * na osobne zamówienie Czarne IS kpl. Opakowanie zawiera: zamknięcie, śruby mocujące, podkładkę pod okucie zewnętrzne, szablon montażowy Klasyfikacja wg normy BS-EN 1125: A A A UCHWYTY ZAWIASY ZAMKI WKŁADKI BĘBENKOWE 263 A2 A3 ZAMKNIĘCIA PRZECIWPANICZNE ZAMYKACZE SYSTEMY A4 AKCESORIA EKSPOZYTORY

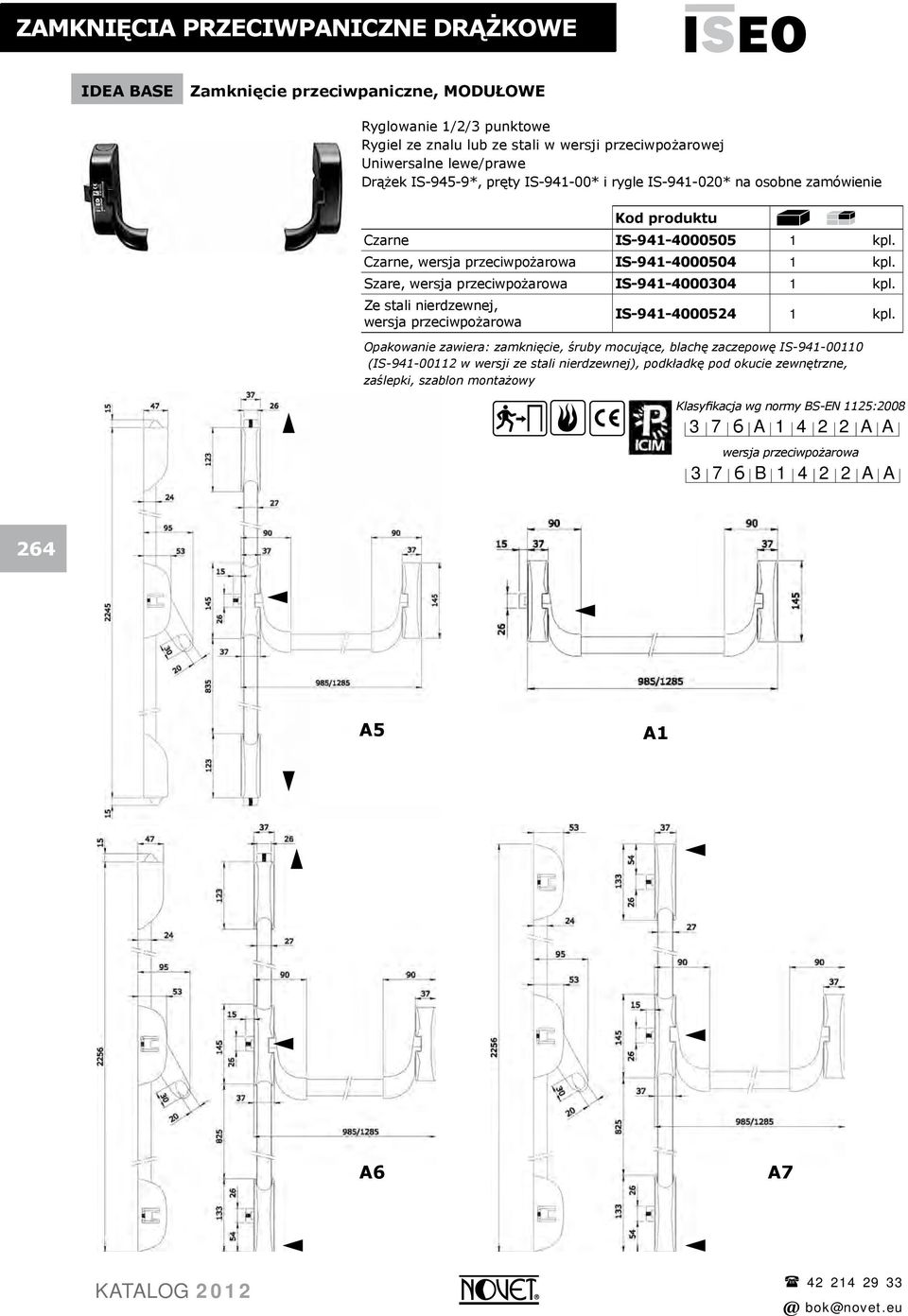

8 ZAMKNIĘCIA PRZECIWPANICZNE DRĄŻKOWE IDEA BASE Zamknięcie przeciwpaniczne, MODUŁOWE Ryglowanie 1/2/3 punktowe Rygiel ze znalu lub ze stali w wersji przeciwpożarowej Uniwersalne lewe/prawe Drążek IS-945-9*, pręty IS * i rygle IS * na osobne zamówienie Czarne IS kpl. Czarne, wersja przeciwpożarowa IS kpl. Szare, wersja przeciwpożarowa IS kpl. Ze stali nierdzewnej, wersja przeciwpożarowa IS kpl. Opakowanie zawiera: zamknięcie, śruby mocujące, blachę zaczepowę IS (IS w wersji ze stali nierdzewnej), podkładkę pod okucie zewnętrzne, zaślepki, szablon montażowy Klasyfikacja wg normy BS-EN 1125: A A A wersja przeciwpożarowa B A A 264 A5 A1 A6 A7

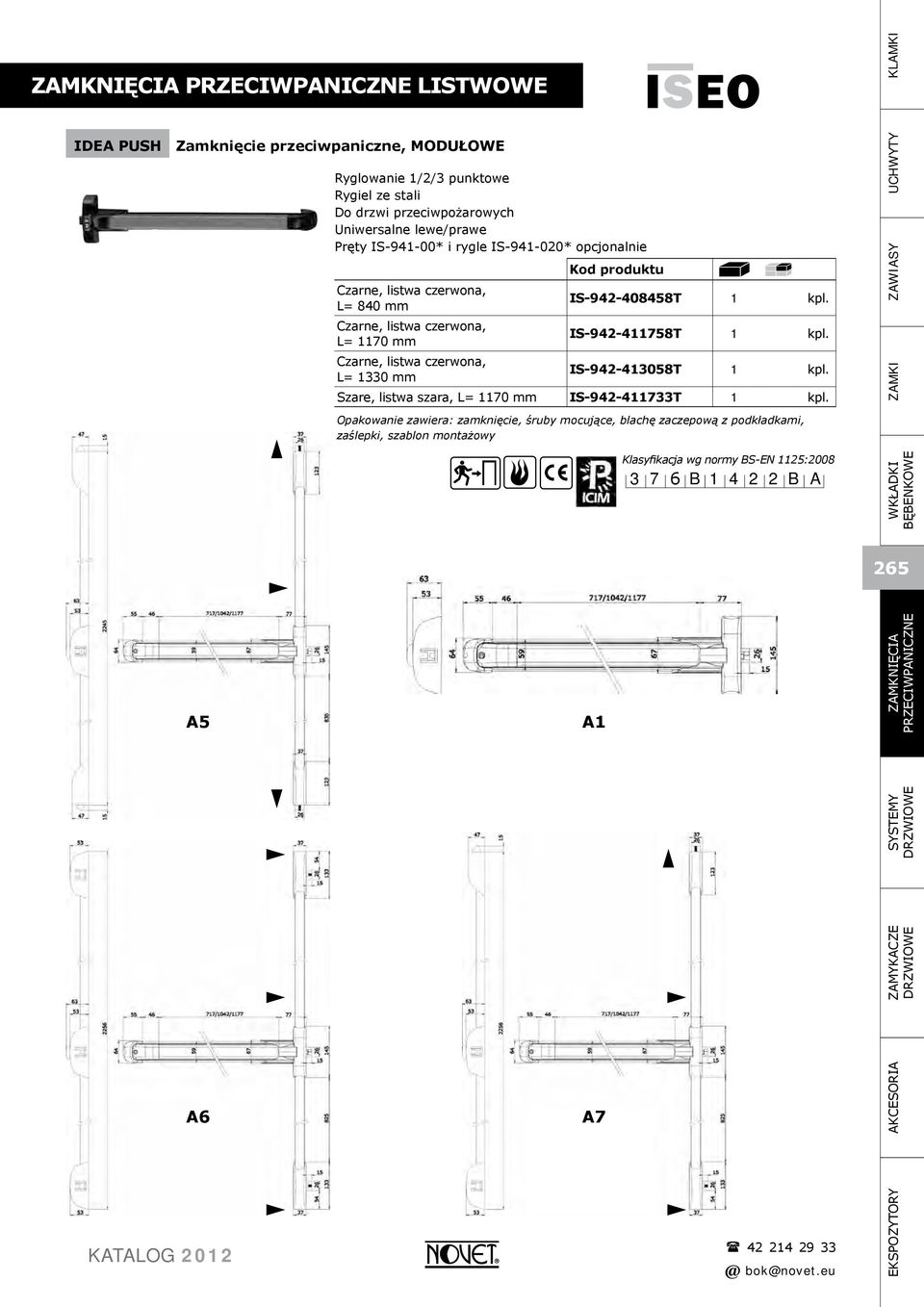

9 ZAMKNIĘCIA PRZECIWPANICZNE LISTWOWE KLAMKI IDEA PUSH Zamknięcie przeciwpaniczne, MODUŁOWE Ryglowanie 1/2/3 punktowe Rygiel ze stali Do drzwi przeciwpożarowych Uniwersalne lewe/prawe Pręty IS * i rygle IS * opcjonalnie Czarne, listwa czerwona, L= 840 mm Czarne, listwa czerwona, L= 1170 mm Czarne, listwa czerwona, L= 1330 mm IS T 1 kpl. IS T 1 kpl. IS T 1 kpl. Szare, listwa szara, L= 1170 mm IS T 1 kpl. Opakowanie zawiera: zamknięcie, śruby mocujące, blachę zaczepową z podkładkami, zaślepki, szablon montażowy Klasyfikacja wg normy BS-EN 1125: B B A UCHWYTY ZAWIASY ZAMKI WKŁADKI BĘBENKOWE 265 A5 A1 ZAMKNIĘCIA PRZECIWPANICZNE ZAMYKACZE SYSTEMY A6 A7 AKCESORIA EKSPOZYTORY

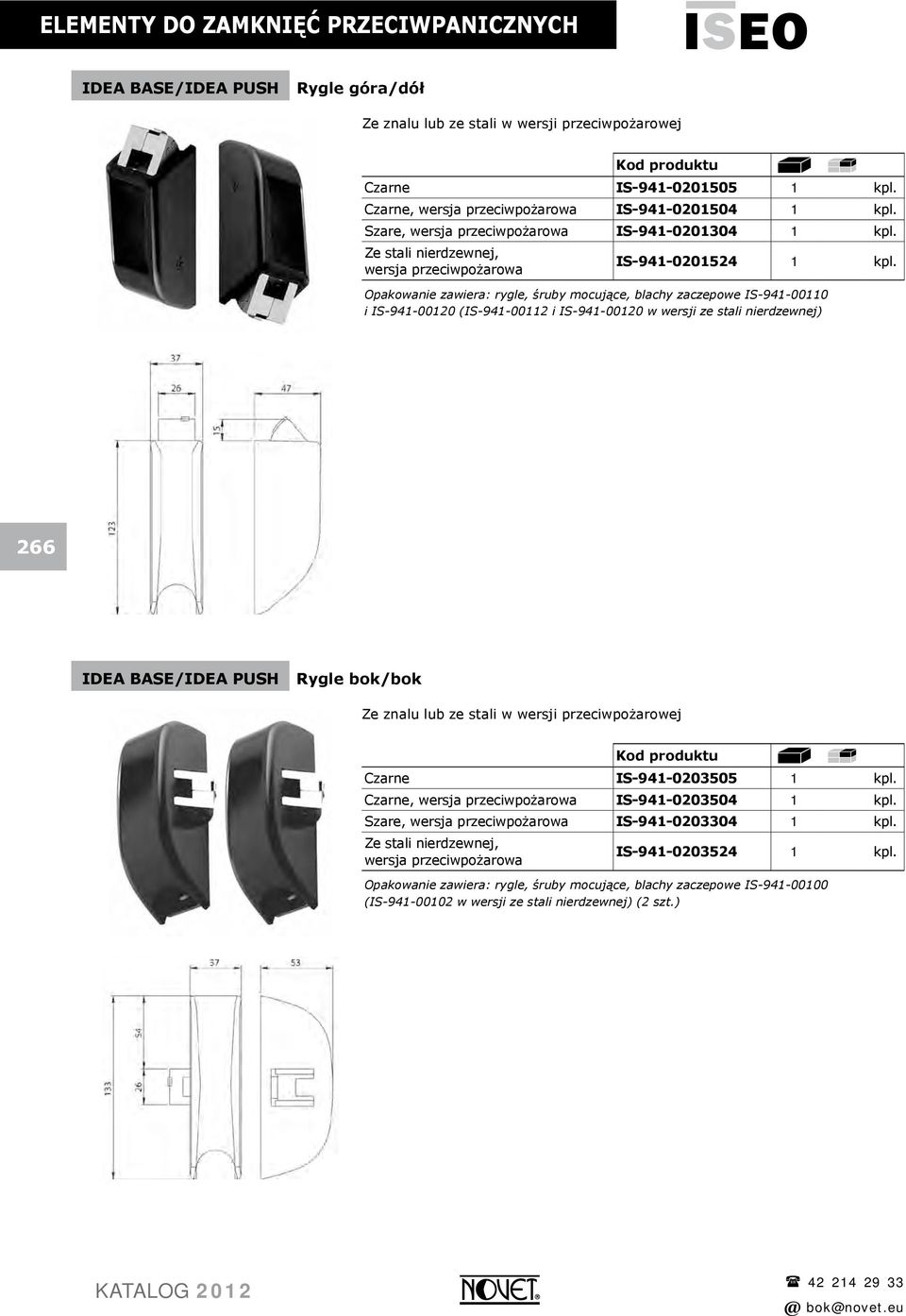

10 elementy DO ZAMKNIĘĆ PRZECIWPANICZNYCH IDEA BASE/IDEA PUSH Rygle góra/dół Ze znalu lub ze stali w wersji przeciwpożarowej Czarne IS kpl. Czarne, wersja przeciwpożarowa IS kpl. Szare, wersja przeciwpożarowa IS kpl. Ze stali nierdzewnej, wersja przeciwpożarowa IS kpl. Opakowanie zawiera: rygle, śruby mocujące, blachy zaczepowe IS i IS (IS i IS w wersji ze stali nierdzewnej) 266 IDEA BASE/IDEA PUSH Rygle bok/bok Ze znalu lub ze stali w wersji przeciwpożarowej Czarne IS kpl. Czarne, wersja przeciwpożarowa IS kpl. Szare, wersja przeciwpożarowa IS kpl. Ze stali nierdzewnej, wersja przeciwpożarowa IS kpl. Opakowanie zawiera: rygle, śruby mocujące, blachy zaczepowe IS (IS w wersji ze stali nierdzewnej) (2 szt.)

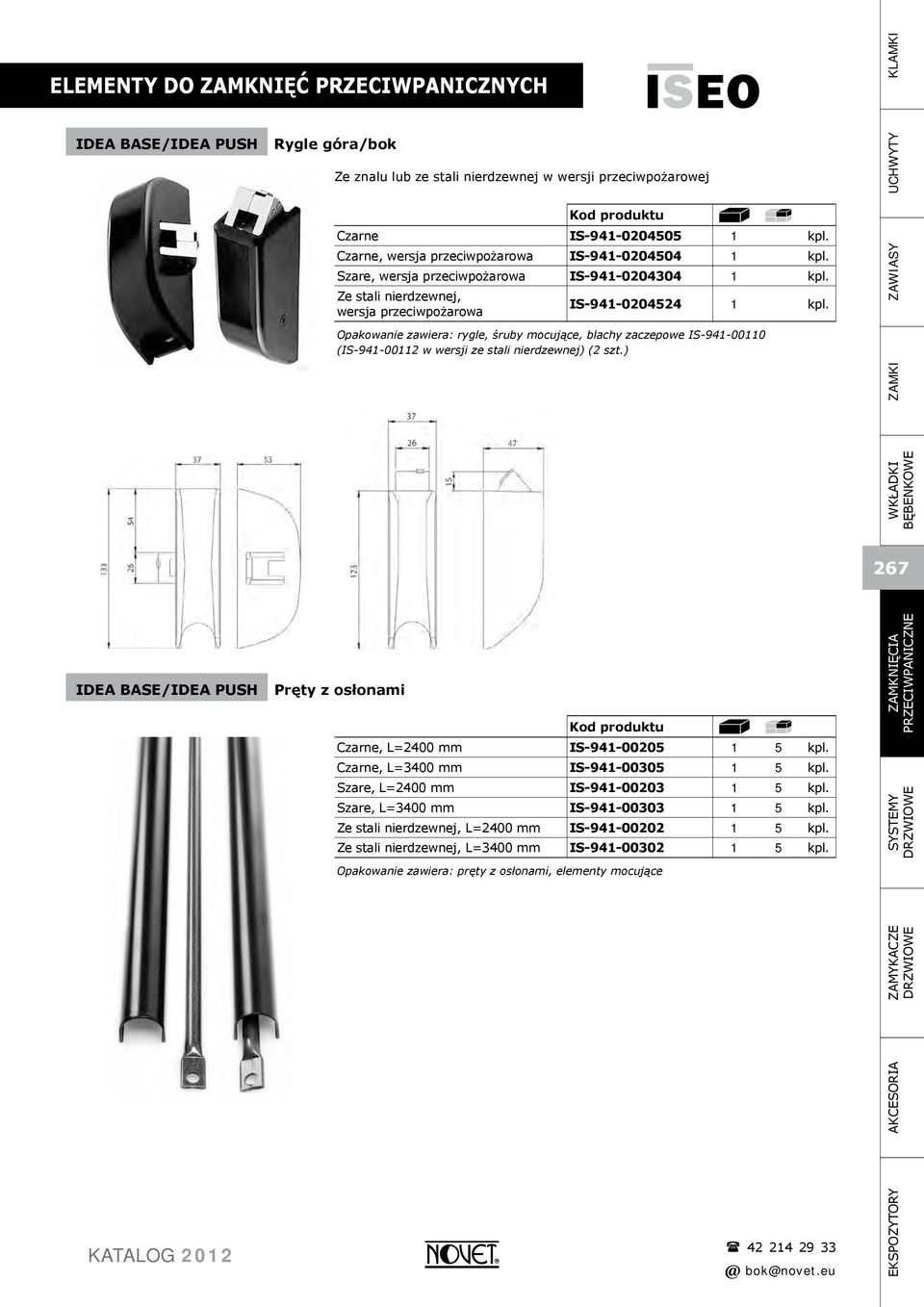

11 elementy DO ZAMKNIĘĆ PRZECIWPANICZNYCH KLAMKI IDEA BASE/IDEA PUSH Rygle góra/bok Ze znalu lub ze stali nierdzewnej w wersji przeciwpożarowej Czarne IS kpl. Czarne, wersja przeciwpożarowa IS kpl. Szare, wersja przeciwpożarowa IS kpl. Ze stali nierdzewnej, wersja przeciwpożarowa IS kpl. Opakowanie zawiera: rygle, śruby mocujące, blachy zaczepowe IS (IS w wersji ze stali nierdzewnej) (2 szt.) UCHWYTY ZAWIASY ZAMKI WKŁADKI BĘBENKOWE 267 IDEA BASE/IDEA PUSH Pręty z osłonami Czarne, L=2400 mm IS kpl. Czarne, L=3400 mm IS kpl. Szare, L=2400 mm IS kpl. Szare, L=3400 mm IS kpl. Ze stali nierdzewnej, L=2400 mm IS kpl. Ze stali nierdzewnej, L=3400 mm IS kpl. Opakowanie zawiera: pręty z osłonami, elementy mocujące ZAMKNIĘCIA PRZECIWPANICZNE SYSTEMY AKCESORIA ZAMYKACZE EKSPOZYTORY

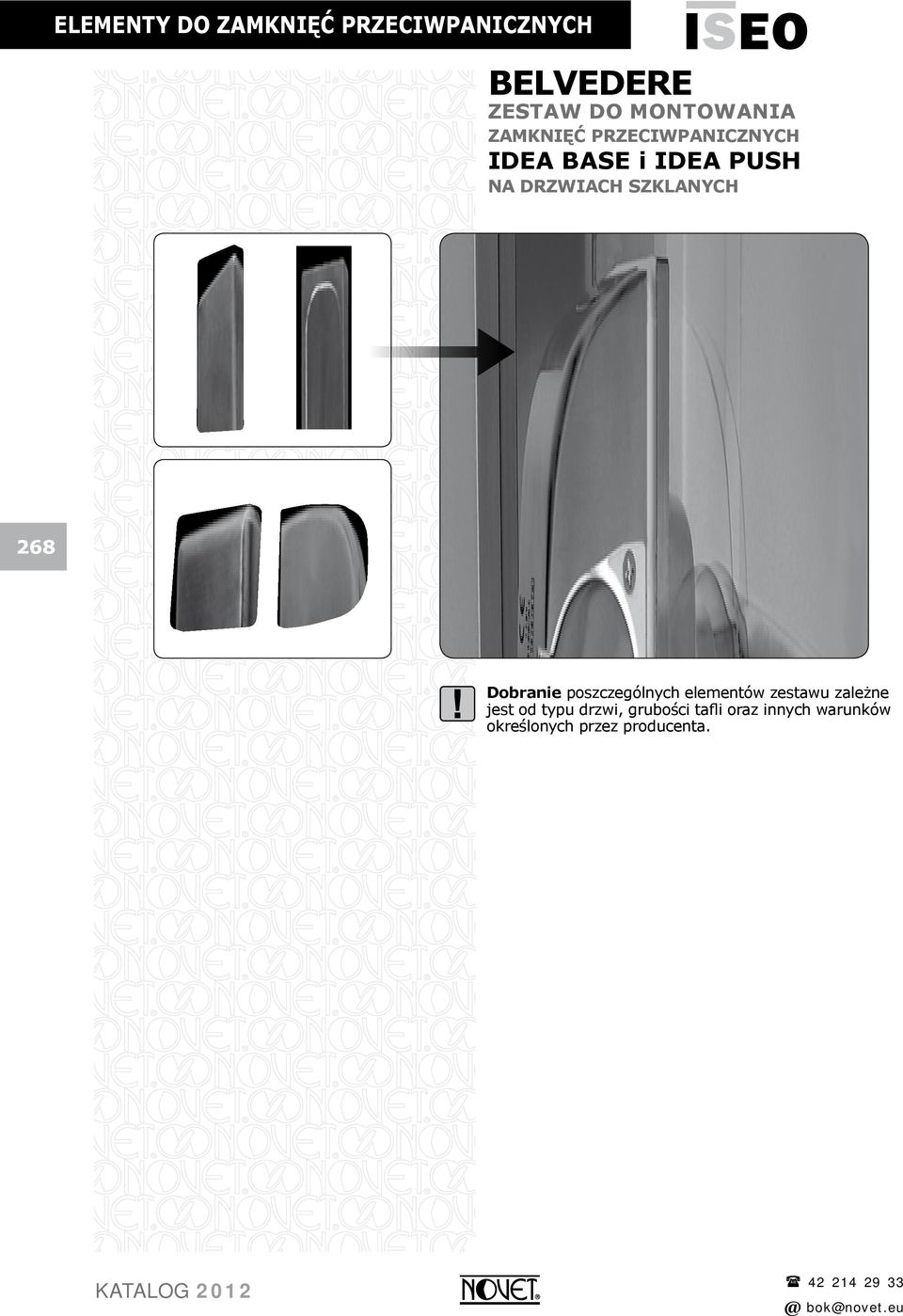

12 elementy DO ZAMKNIĘĆ PRZECIWPANICZNYCH BELVEDERE ZESTAW DO MONTOWANIA ZAMKNIĘĆ PRZECIWPANICZNYCH IDEA BASE i IDEA PUSH NA DRZWIACH SZKLANYCH 268 Dobranie poszczególnych elementów zestawu zależne jest od typu drzwi, grubości tafli oraz innych warunków określonych przez producenta.

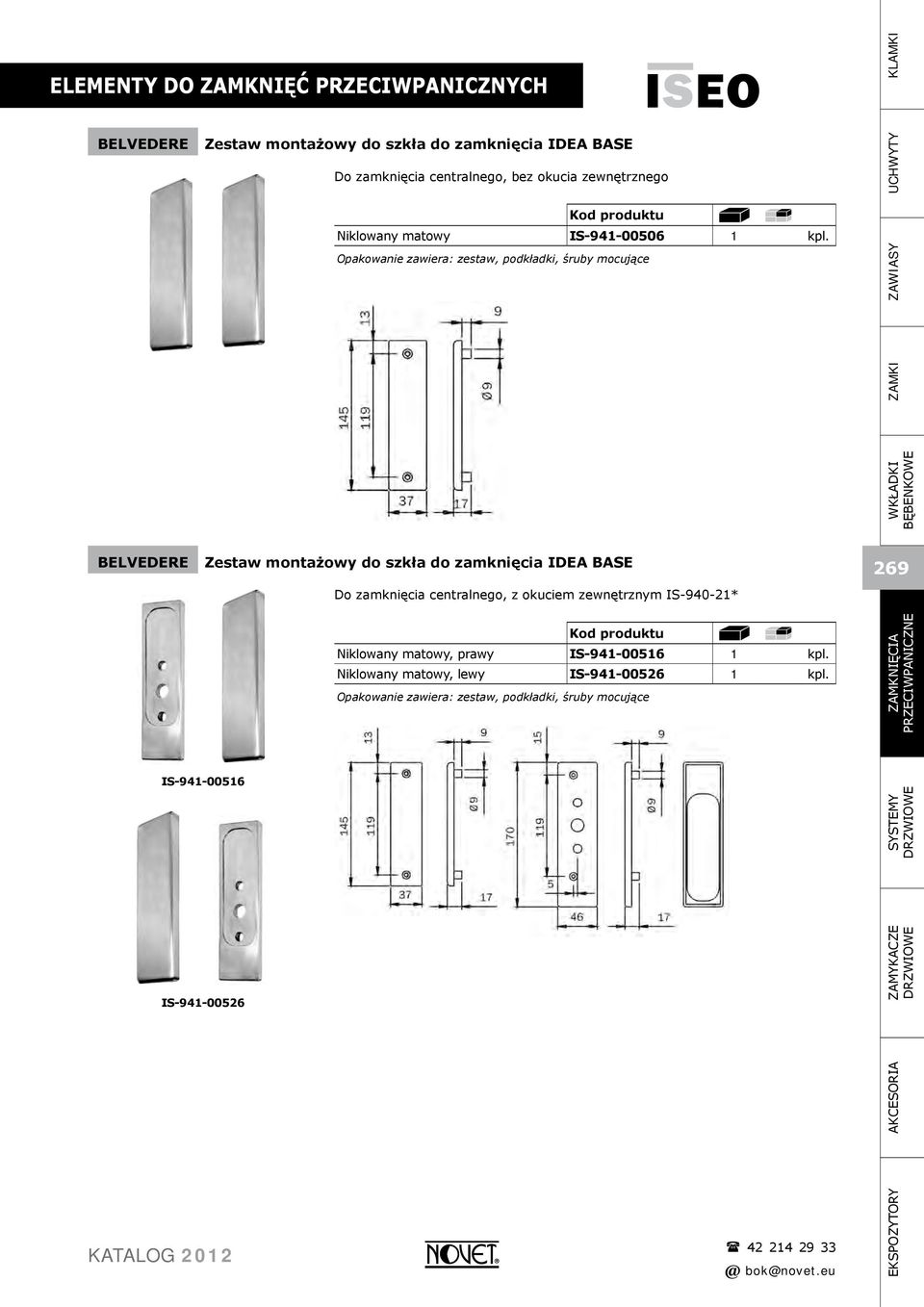

13 elementy DO ZAMKNIĘĆ PRZECIWPANICZNYCH KLAMKI BELVEDERE Zestaw montażowy do szkła do zamknięcia IDEA BASE Do zamknięcia centralnego, bez okucia zewnętrznego Niklowany matowy IS kpl. Opakowanie zawiera: zestaw, podkładki, śruby mocujące UCHWYTY ZAWIASY WKŁADKI BĘBENKOWE ZAMKI BELVEDERE Zestaw montażowy do szkła do zamknięcia IDEA BASE Do zamknięcia centralnego, z okuciem zewnętrznym IS * 269 Niklowany matowy, prawy IS kpl. Niklowany matowy, lewy IS kpl. Opakowanie zawiera: zestaw, podkładki, śruby mocujące ZAMKNIĘCIA PRZECIWPANICZNE IS SYSTEMY IS ZAMYKACZE AKCESORIA EKSPOZYTORY

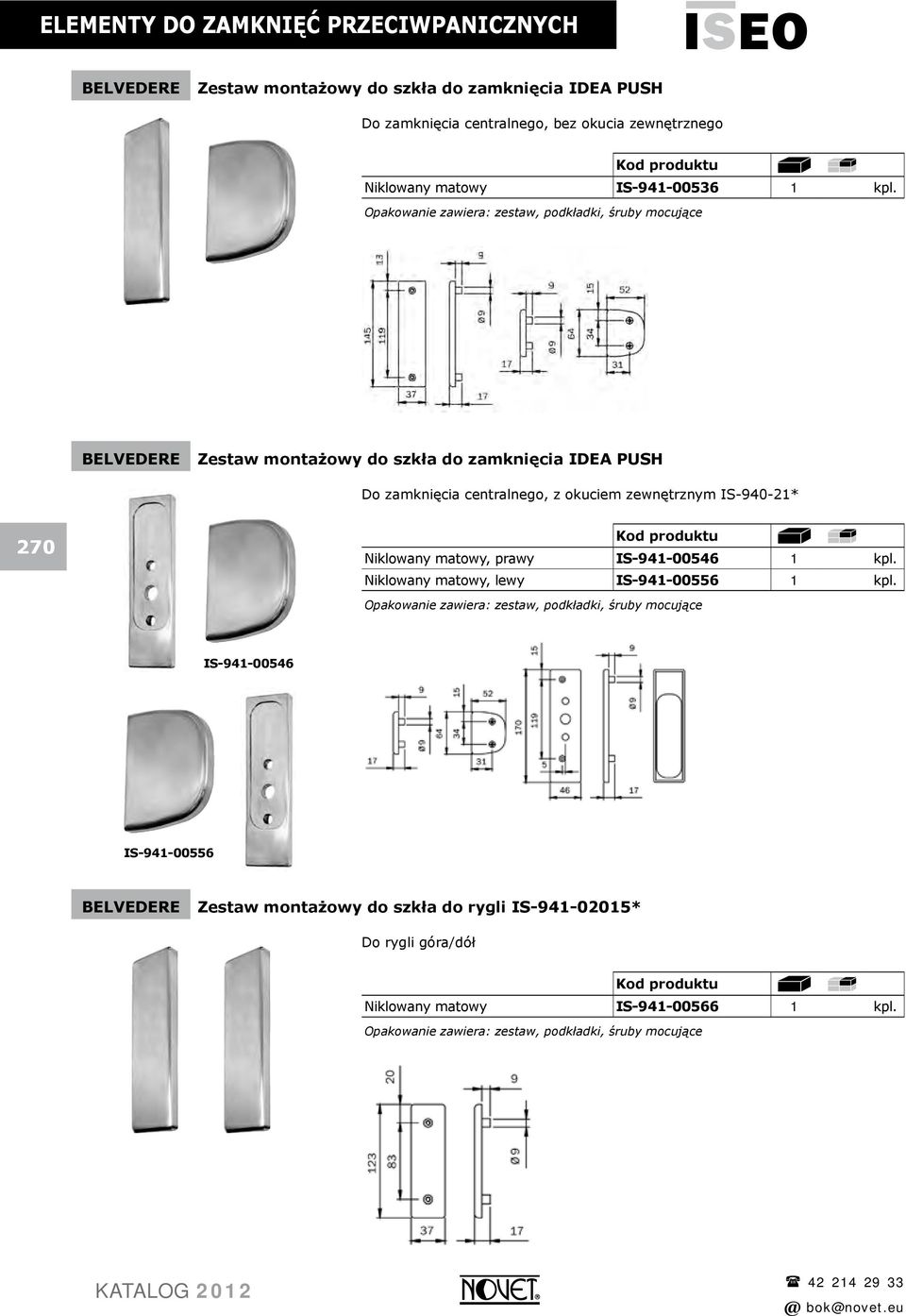

14 elementy DO ZAMKNIĘĆ PRZECIWPANICZNYCH BELVEDERE Zestaw montażowy do szkła do zamknięcia IDEA PUSH Do zamknięcia centralnego, bez okucia zewnętrznego Niklowany matowy IS kpl. Opakowanie zawiera: zestaw, podkładki, śruby mocujące BELVEDERE Zestaw montażowy do szkła do zamknięcia IDEA PUSH Do zamknięcia centralnego, z okuciem zewnętrznym IS * 270 Niklowany matowy, prawy IS kpl. Niklowany matowy, lewy IS kpl. Opakowanie zawiera: zestaw, podkładki, śruby mocujące IS IS BELVEDERE Zestaw montażowy do szkła do rygli IS * Do rygli góra/dół Niklowany matowy IS kpl. Opakowanie zawiera: zestaw, podkładki, śruby mocujące

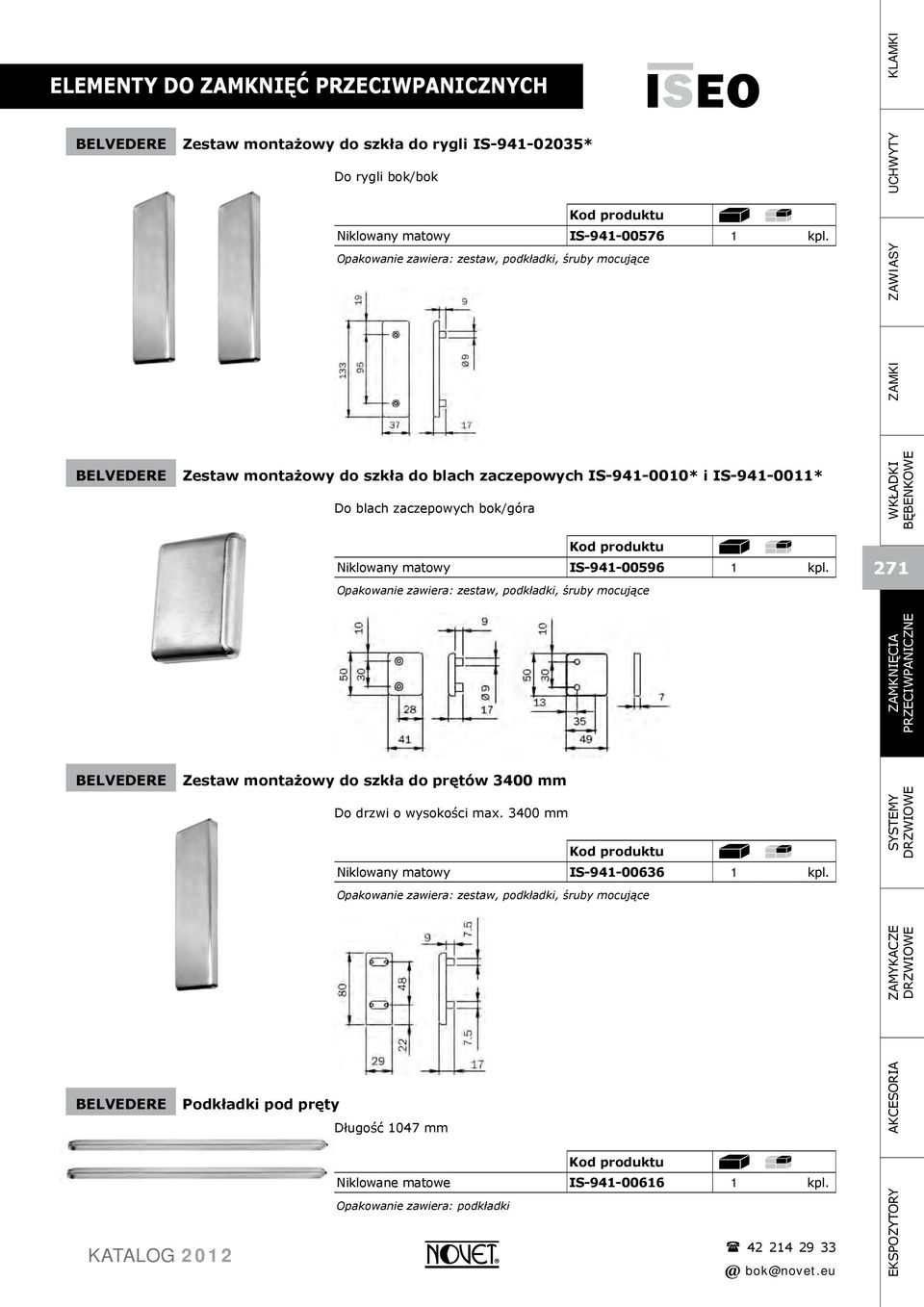

15 elementy DO ZAMKNIĘĆ PRZECIWPANICZNYCH KLAMKI BELVEDERE Zestaw montażowy do szkła do rygli IS * Do rygli bok/bok Niklowany matowy IS kpl. Opakowanie zawiera: zestaw, podkładki, śruby mocujące UCHWYTY ZAMKI ZAWIASY BELVEDERE Zestaw montażowy do szkła do blach zaczepowych IS * i IS * Do blach zaczepowych bok/góra WKŁADKI BĘBENKOWE Niklowany matowy IS kpl. Opakowanie zawiera: zestaw, podkładki, śruby mocujące 271 ZAMYKACZE ZAMKNIĘCIA PRZECIWPANICZNE BELVEDERE Zestaw montażowy do szkła do prętów 3400 mm Do drzwi o wysokości max mm Niklowany matowy IS kpl. Opakowanie zawiera: zestaw, podkładki, śruby mocujące SYSTEMY BELVEDERE Podkładki pod pręty Długość 1047 mm AKCESORIA Niklowane matowe IS kpl. Opakowanie zawiera: podkładki EKSPOZYTORY

16 zamknięcia awaryjne płytkowe Idea pad Zamknięcie awaryjne, JEDNOPUNKTOWE Ryglowanie boczne Rygiel ze znalu lub stali w wersji przeciwpożarowej Uniwersalne lewe/prawe A1 Szare IS kpl. Czarne, wersja przeciwpożarowa IS kpl. Opakowanie zawiera: zamknięcie, śruby mocujące, blachę zaczepową IS , podkładkę, szablon montażowy Klasyfikacja wg normy BS-EN 179: A B A wersja przeciwpożarowa B B A 272 Idea pad Zamknięcie awaryjne, DWUPUNKTOWE Ryglowanie góra/dół Rygle ze stali Maksymalna wysokość drzwi 2265 mm Uniwersalne lewe/prawe Do drzwi przeciwpożarowych Czarne IS kpl. Ze stali nierdzewnej IS kpl. Opakowanie zawiera: zamknięcie, śruby mocujące, pręty, rygle góra/dół z blachami zaczepowymi, podkładkę, szablon montażowy Klasyfikacja wg normy BS-EN 179: B B A A2

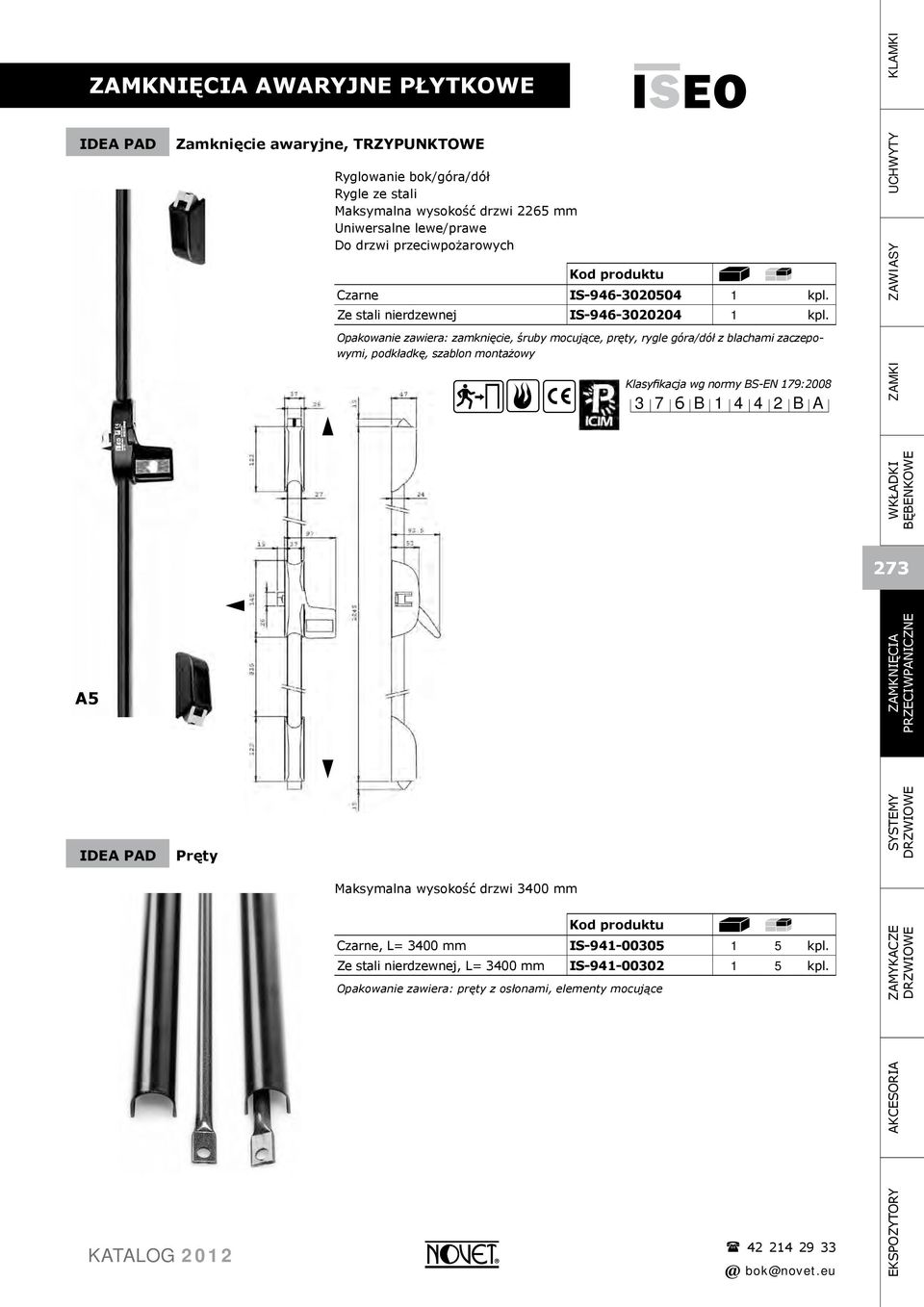

17 ZAMKNIĘCIA AWARYJNE płytkowe KLAMKI Idea pad Zamknięcie awaryjne, TRZYPUNKTOWE Ryglowanie bok/góra/dół Rygle ze stali Maksymalna wysokość drzwi 2265 mm Uniwersalne lewe/prawe Do drzwi przeciwpożarowych Czarne IS kpl. Ze stali nierdzewnej IS kpl. Opakowanie zawiera: zamknięcie, śruby mocujące, pręty, rygle góra/dół z blachami zaczepowymi, podkładkę, szablon montażowy Klasyfikacja wg normy BS-EN 179: B B A UCHWYTY ZAWIASY ZAMKI WKŁADKI BĘBENKOWE 273 A5 ZAMKNIĘCIA PRZECIWPANICZNE Idea pad Pręty SYSTEMY Maksymalna wysokość drzwi 3400 mm Czarne, L= 3400 mm IS kpl. Ze stali nierdzewnej, L= 3400 mm IS kpl. Opakowanie zawiera: pręty z osłonami, elementy mocujące ZAMYKACZE AKCESORIA EKSPOZYTORY

18 akcesoria DO ZAMKNIĘĆ Idea TRIM Klamka z wkładką bębenkową Maksymalna grubość drzwi 105 mm Do drzwi przeciwpożarowych Czarna IS T 1 szt. Szara IS T 1 szt. Ze stali nierdzewnej IS T 1 szt. Opakowanie zawiera: klamkę, śruby mocujące, trzpień, wkładkę bębenkową IS Idea TRIM Klamka z wkładką bębenkową 274 Maksymalna grubość drzwi 105 mm Czarna IS szt. Szara IS szt. Opakowanie zawiera: klamkę, śruby mocujące, trzpień, wkładkę bębenkową IS Idea TRIM Klamka Maksymalna grubość drzwi 105 mm Do drzwi przeciwpożarowych Czarna IS T 1 szt. Szara IS T 1 szt. Opakowanie zawiera: klamkę, śruby mocujące, trzpień

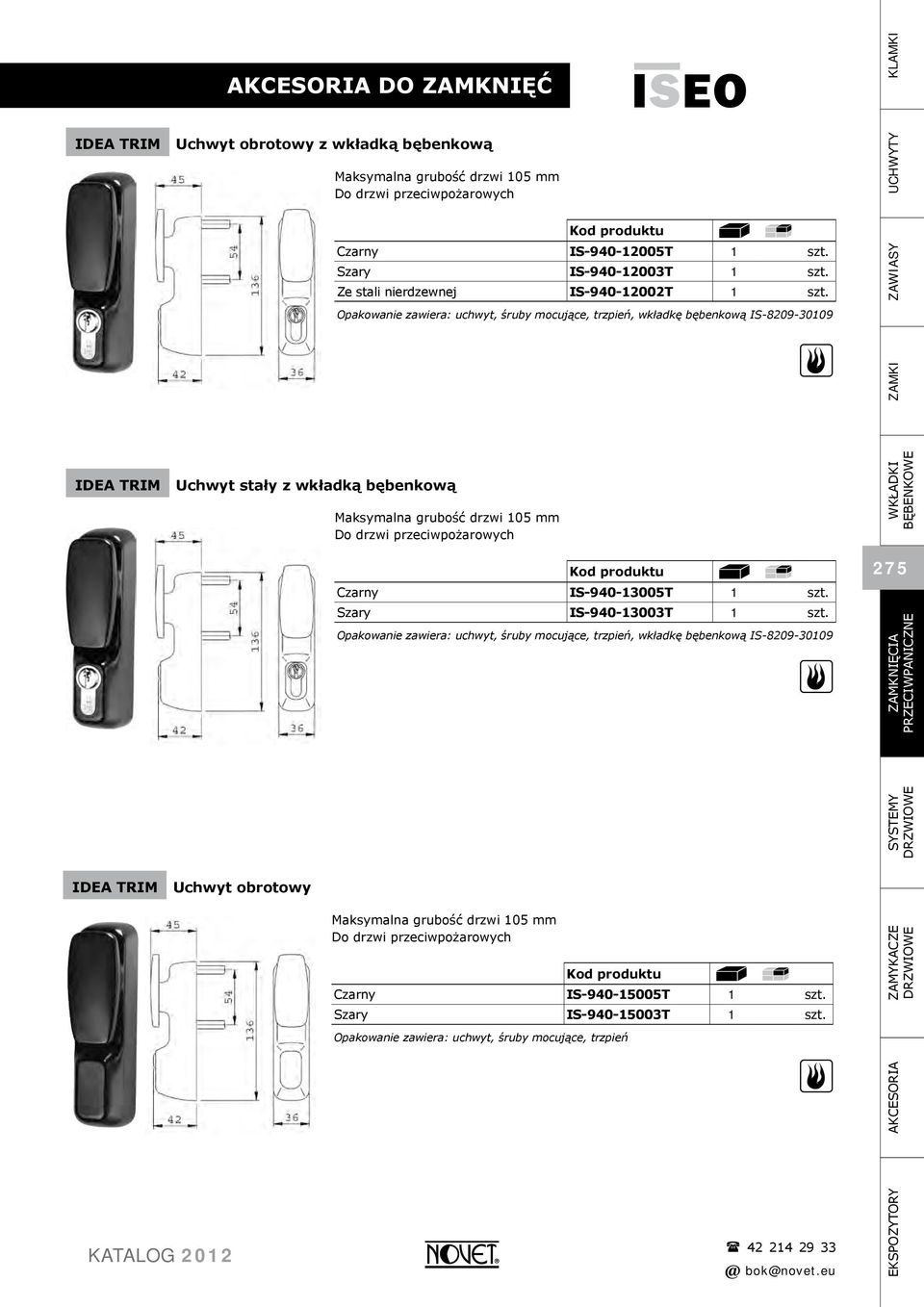

19 akcesoria DO ZAMKNIĘĆ KLAMKI Idea TRIM Uchwyt obrotowy z wkładką bębenkową Maksymalna grubość drzwi 105 mm Do drzwi przeciwpożarowych UCHWYTY Czarny IS T 1 szt. Szary IS T 1 szt. Ze stali nierdzewnej IS T 1 szt. Opakowanie zawiera: uchwyt, śruby mocujące, trzpień, wkładkę bębenkową IS ZAWIASY ZAMKI Idea TRIM Uchwyt stały z wkładką bębenkową Maksymalna grubość drzwi 105 mm Do drzwi przeciwpożarowych WKŁADKI BĘBENKOWE Czarny IS T 1 szt. Szary IS T 1 szt. Opakowanie zawiera: uchwyt, śruby mocujące, trzpień, wkładkę bębenkową IS ZAMKNIĘCIA PRZECIWPANICZNE AKCESORIA SYSTEMY Idea TRIM Uchwyt obrotowy ZAMYKACZE Maksymalna grubość drzwi 105 mm Do drzwi przeciwpożarowych Czarny IS T 1 szt. Szary IS T 1 szt. Opakowanie zawiera: uchwyt, śruby mocujące, trzpień EKSPOZYTORY

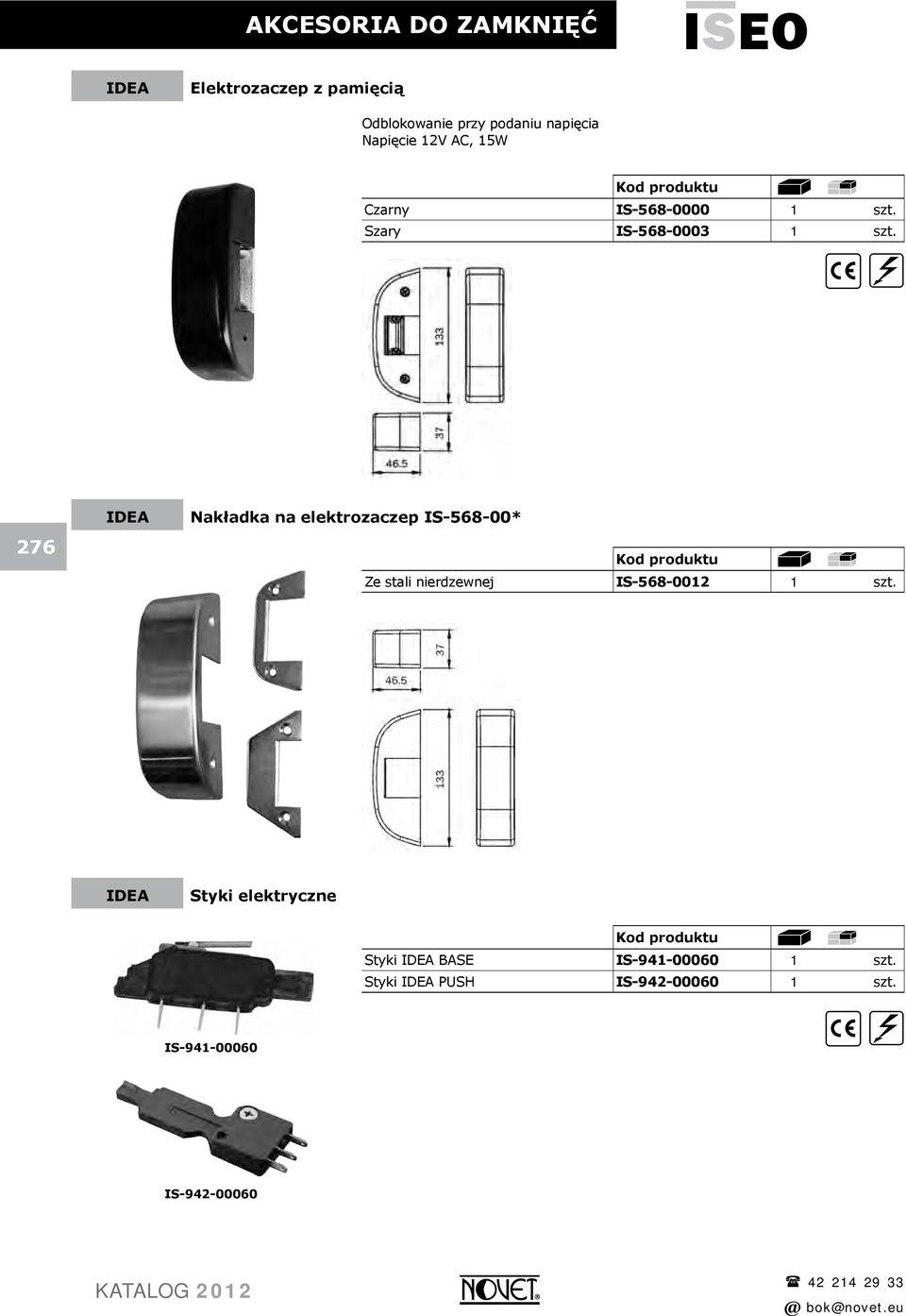

20 akcesoria do zamknięć Idea Elektrozaczep z pamięcią Odblokowanie przy podaniu napięcia Napięcie 12V AC, 15W Czarny IS szt. Szary IS szt. 276 Idea Nakładka na elektrozaczep IS * Ze stali nierdzewnej IS szt. Idea Styki elektryczne Styki IDEA BASE IS szt. Styki IDEA PUSH IS szt. IS IS

21 akcesoria do zamknięć KLAMKI Idea Trzpień Maksymalna grubość drzwi 105 mm UCHWYTY Trzpień IS szt. ZAWIASY Idea Zaczep do drzwi współpłaszczyznowych ZAMKI Czarny IS szt. WKŁADKI BĘBENKOWE 277 Idea Blacha zaczepowa do drzwi dwuskrzydłowych, BOK Czarna IS kpl. Szara IS kpl. Ze stali nierdzewnej IS kpl. ZAMKNIĘCIA PRZECIWPANICZNE ZAMYKACZE AKCESORIA SYSTEMY Idea Blacha zaczepowa do drzwi dwuskrzydłowych, GÓRA/BOK Czarna IS kpl. Szara IS kpl. Ze stali nierdzewnej IS kpl. EKSPOZYTORY

22 akcesoria DO ZAMKNIĘĆ Idea Blacha zaczepowa dolna Czarna IS kpl. Szara IS kpl. Idea Blacha zaczepowa do drzwi dwuskrzydłowych, do szerokich profili 278 Czarna IS kpl. Szara IS kpl.
