1 2. Zawartość opracowania 1. Strona tytułowa 2. Zawartość opracowania 3. Dane wyjściowe do projektowania 4. Opis techniczny 5. Obliczenia 6. Rysunki: Schemat zasilania E-01 Plan sieci zasilających E Projekt stacji M zpue Włoszczowa - adaptacja

2 3.Dane wyjściowe do projektowania. 3.1 Podstawa prawna. Projekt niniejszy opracowano na podstawie umowy z Inwestorem. 3.2 Przedmiot i zakres opracowania. Przedmiotem niniejszego opracowania jest projekt wykonawczy: w zakresie przyłącza linii kablowych 15,0kV i 0,4kV w zakresie rozbudowy sieci stacji transformatorowo-rozdzielczej 15,0/0,4kV 3.3 Założenia: warunki przyłączenia nr WP ZEK/SR/SK/W-86/2007/1127/4508/2008 z dnia r. projekt budowlany rysunki oraz wytyczne z projektów branżowych uzgodnienia międzybranżowe obowiązujące normy, przepisy, katalogi itp. uzgodnienie tras kabli przez ZUDP

3 4. Opis techniczny Charakterystyka obiektu. Projektowana pływalnia stanowić będzie rekreacyjno-sportowe dla miasta Limanowej. W obiekcie przewidziano: strefę kąpielową tj - basen pływacki, basen rekreacyjny, brodzik dla dzieci, zjeżdżalnię rynnową, dwa baseny SPA wraz z zapleczem sanitarno-szatniowym; saunę fińską, saunę parową, siłownię, kręgielnię, sale gry w squasha, bar kawowy z zapleczem, część administracyjną oraz pomieszczenia techniczne i socjalne. Parametry techniczne: moc zainstalowana Pi =357,9 kw moc szczytowa Ps =228,0 kw napięcie zasilania 400/230V 4.2 Układ zasilania Zgodnie z warunkami przyłączenia dla zasilania projektowanego obiektu przewidziano następujące elementy: linie zasilające 15,0kV stację transformatorowo-rozdzielczą 15,0/0,4kV linię zasilającą 0,4kV zestaw złączowo-pomiarowy ZZP Linie 15,0kV. Zgodnie z warunkami przyłączenia do projektowanej stacji MRw doprowadzone będą dwie linie kablowe, stanowiące wcinkę do istniejącego kabla relacji stacja7569 stacja 7394., którego trasa przebiega wzdłuż ul. Zygmunta Augusta (od strony południowej). W miejscu pokazanym na rysunku istniejący kabel należy przeciąć i połączyć z projektowanymi liniami 3XHAKXS1x120 w mufach TRAJ24/1x SB Raychem. Projektowane linie prowadzić w trasach jak na rysunku, pod nawierzchnią układać w rurach DVK160 czerwonych. Kable wprowadzić do pól rozdzielnicy 15,0kV stacji projektowanej Linia 0,4kV. Dla zasilania budynku pływalni przewidziano wykonanie linii kablowej 2xYAKXS4x240 od projektowanej stacji tansformatorowo-rozdzielczej do zestawu złączowo-pomiarowego. Trasę projektowanej linii podano na rysunku. Przy

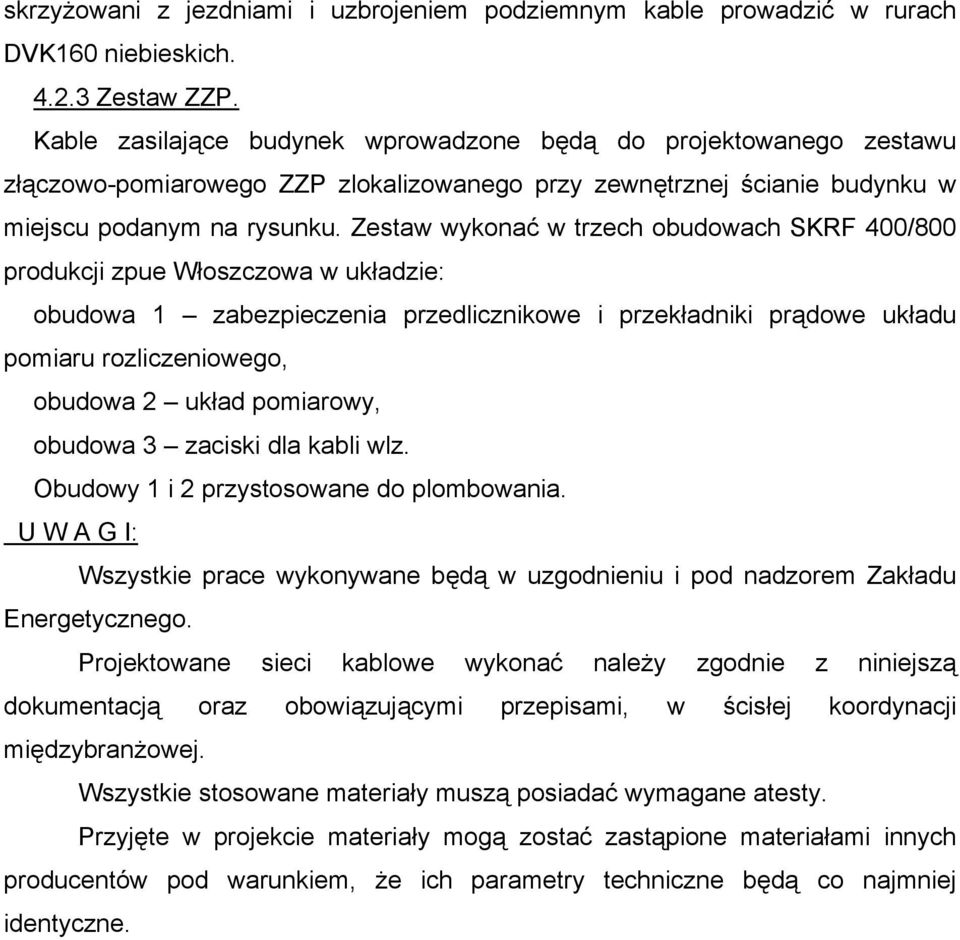

4 skrzyżowani z jezdniami i uzbrojeniem podziemnym kable prowadzić w rurach DVK160 niebieskich Zestaw ZZP. Kable zasilające budynek wprowadzone będą do projektowanego zestawu złączowo-pomiarowego ZZP zlokalizowanego przy zewnętrznej ścianie budynku w miejscu podanym na rysunku. Zestaw wykonać w trzech obudowach SKRF 400/800 produkcji zpue Włoszczowa w układzie: obudowa 1 zabezpieczenia przedlicznikowe i przekładniki prądowe układu pomiaru rozliczeniowego, obudowa 2 układ pomiarowy, obudowa 3 zaciski dla kabli wlz. Obudowy 1 i 2 przystosowane do plombowania. U W A G I: Wszystkie prace wykonywane będą w uzgodnieniu i pod nadzorem Zakładu Energetycznego. Projektowane sieci kablowe wykonać należy zgodnie z niniejszą dokumentacją oraz obowiązującymi przepisami, w ścisłej koordynacji międzybranżowej. Wszystkie stosowane materiały muszą posiadać wymagane atesty. Przyjęte w projekcie materiały mogą zostać zastąpione materiałami innych producentów pod warunkiem, że ich parametry techniczne będą co najmniej identyczne.

5 5. Obliczenia Zestawienie mocy wg projektu budynku pływalni Lp Odbiorniki Moc kz Moc Prąd zainst. oblicz. kw kw A 1. Technologia basenu 93,1 0,75 69,8 2. Wentylacja 81,7 0,75 61,3 3. Oświetlenie 41,2 0,8 33,0 4. Gniazda wtyczkowe 65,1 0,3 19,5 5. Inne odbiorniki (kręgielnia 66,5 0,6 40,0 sauna, solarium) 6. Dźwig 11,0 0,4 4,4 Razem 357,9 228,0 329,0 Przyjmuję: zabezpieczenie w złączu Ib=350A zabezpieczenie linii w stacji Ib=400A Linia zasilająca 2xYAKXS4x240 Obciążalność dopuszczalna wg PN-IEC tab. 52-C4 kol. 7 Dwa kable ułożone równolegle współczynnik wg tab. 52-E3 0,9 Id=2x273x09=489,6A>1,1xIb=1,1x400=440A
