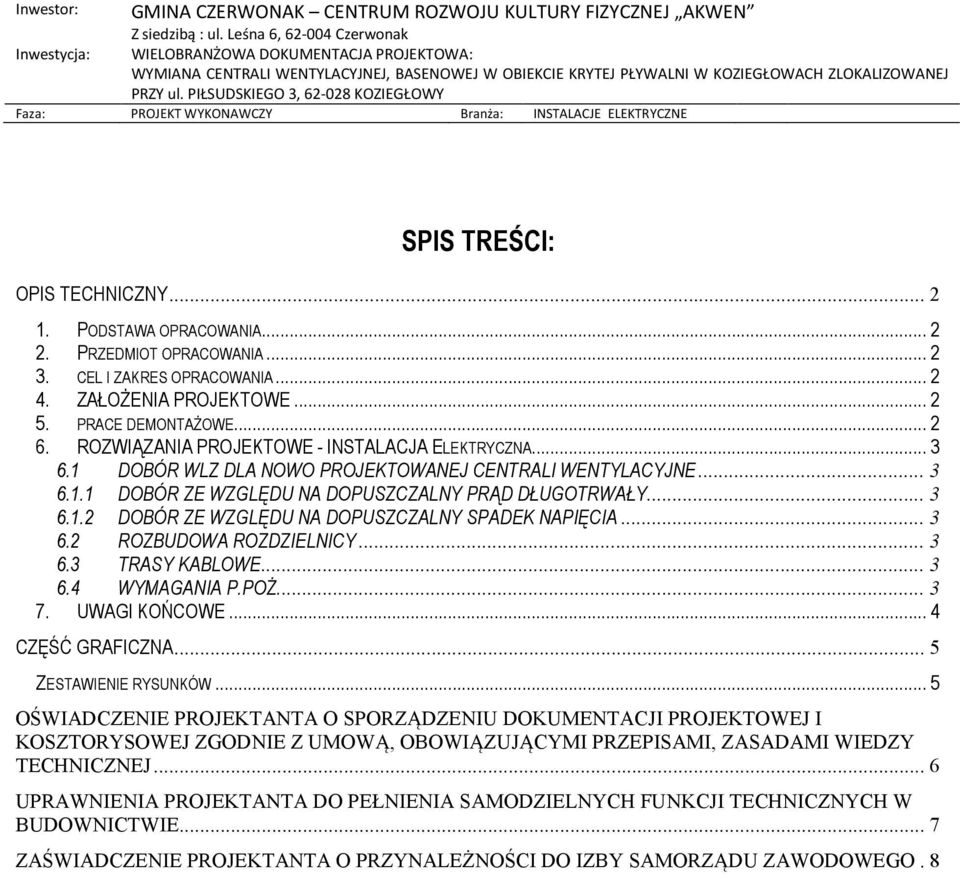

1 SPIS TREŚCI: OPIS TECHNICZNY PODSTAWA OPRACOWANIA PRZEDMIOT OPRACOWANIA CEL I ZAKRES OPRACOWANIA ZAŁOŻENIA PROJEKTOWE PRACE DEMONTAŻOWE ROZWIĄZANIA PROJEKTOWE - INSTALACJA ELEKTRYCZNA DOBÓR WLZ DLA NOWO PROJEKTOWANEJ CENTRALI WENTYLACYJNE DOBÓR ZE WZGLĘDU NA DOPUSZCZALNY PRĄD DŁUGOTRWAŁY DOBÓR ZE WZGLĘDU NA DOPUSZCZALNY SPADEK NAPIĘCIA ROZBUDOWA ROZDZIELNICY TRASY KABLOWE WYMAGANIA P.POŻ UWAGI KOŃCOWE... 4 CZĘŚĆ GRAFICZNA... 5 ZESTAWIENIE RYSUNKÓW... 5 OŚWIADCZENIE PROJEKTANTA O SPORZĄDZENIU DOKUMENTACJI PROJEKTOWEJ I KOSZTORYSOWEJ ZGODNIE Z UMOWĄ, OBOWIĄZUJĄCYMI PRZEPISAMI, ZASADAMI WIEDZY TECHNICZNEJ... 6 UPRAWNIENIA PROJEKTANTA DO PEŁNIENIA SAMODZIELNYCH FUNKCJI TECHNICZNYCH W BUDOWNICTWIE... 7 ZAŚWIADCZENIE PROJEKTANTA O PRZYNALEŻNOŚCI DO IZBY SAMORZĄDU ZAWODOWEGO. 8

2 OPIS TECHNICZNY 1. PODSTAWA OPRACOWANIA Podstawą opracowania stanowią: 1) Zlecenie i umowa opracowania przez Inwestora. 2) Projekt instalacji centralnego ogrzewania i wentylacji mechanicznej krytej pływalni w Koziegłowach z 2002 roku. 3) Wizja lokalna na obiekcie. 4) Uzgodnienia z Inwestorem. 5) Rzuty architektoniczno budowlane. 6) Uzgodnienia międzybranżowe. 7) Obowiązujące normy i przepisy. 8) Dane techniczne zastosowanych urządzeń. 2. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest dokumentacja projektowa w zakresie instalacji elektrycznych: Wymiana zasilania centrali wentylacyjnej, basenowej w obiekcie krytej pływalni w Koziegłowach zlokalizowanej przy ul. Piłsudskiego 3, Koziegłowy. 3. CEL I ZAKRES OPRACOWANIA Dokumentacja projektowa ma na celu: Dobór zabezpieczenia kabla zasilającego nowo projektowaną centrale wentylacyjną Niniejsze opracowanie obejmuje: Wymianę kabla zasilającego nowo projektowaną centralę wentylacyjną 4. ZAŁOŻENIA PROJEKTOWE 5. PRACE DEMONTAŻOWE Zakłada się: Demontaż istniejących linii zasilającej rozdzielnicę R2 2

3 6. ROZWIĄZANIA PROJEKTOWE - INSTALACJA ELEKTRYCZNA 6.1 DOBÓR WLZ DLA NOWO PROJEKTOWANEJ CENTRALI WENTYLACYJNE DOBÓR ZE WZGLĘDU NA DOPUSZCZALNY PRĄD DŁUGOTRWAŁY lp 1 WLZ Zasilanie centrali wentylacyjnej R2 Pz [kw] Dane znamionowe Zabezpieczenie Kabel Kz Pp cos Un Io [A] Ib [A] kpg Ip Iz typ , , ,6 1 88,3 przekrój YKY 5x25 Dobór kabla Idd IZ<Idd Iz<Idd ,3<128 OK Dobrano przewód typu YKY 5x25mm DOBÓR ZE WZGLĘDU NA DOPUSZCZALNY SPADEK NAPIĘCIA Dane znamionowe Spadek Napięcia lp WLZ Pz [kw] Kz Pp cos Un Io [A] DU% Dopuszczalne DU%<4,5 λ S[mm2] L[m] 1 Zasilanie centrali wentylacyjnej R , ,06 0,33 OK ROZBUDOWA ROZDZIELNICY W celu zasilenia nowo projektowanej rozdzielnicy RG2, projektuje się wykorzystanie istniejącego rozłącznika bezpiecznikowego w rozdzielnicy RG. Rozłącznik bezpiecznikowy należy wyposażyć w wkładki bezpiecznikowe gg 80A. 6.3 TRASY KABLOWE W celu doprowadzeni zasilania do rozdzielnicy R2 należy wykorzystać istniejąca trasę kablową 6.4 WYMAGANIA P.POŻ. Wszystkie przejścia instalacyjne przez przegrody budowlane powinny być uszczelnione materiałami o odporności ogniowej równej odporności ogniowej przegród 3

4 7. UWAGI KOŃCOWE Występujące w projekcie nazwy handlowe producentów urządzeń i materiałów należy czytać "lub równoważne" 4

5 CZĘŚĆ GRAFICZNA ZESTAWIENIE RYSUNKÓW nr rysunku przedmiot skala PK.IE.01 INSTALACJA ELEKTRYZNA RZUT KONDYGNACJA PODBASENIA 1:100 PK.IE.02 INSTALACJA ELEKTRYZNA SCHEMAT STRUKTURALNY ZASILANIA CENTRALI WENTYLACYJNEJ R2 BRAK 5

6 OŚWIADCZENIE PROJEKTANTA O SPORZĄDZENIU DOKUMENTACJI PROJEKTOWEJ I KOSZTORYSOWEJ ZGODNIE Z UMOWĄ, OBOWIĄZUJĄCYMI PRZEPISAMI, ZASADAMI WIEDZY TECHNICZNEJ Oświadczam, że: P R O J E K T W Y K O N A W C Z Y : WYMIANA CENTRALI WENTYLACYJNEJ, BASENOWEJ W OBIEKCIE KRYTEJ PŁYWALNI W KOZIEGŁOWACH ZLOKALIZOWANEJ PRZY UL. PIŁSUDSKIEGO 3, KOZIEGŁOWY T O M 2 : I N S T A L A C J E E L E K T R Y C Z N E został sporządzony zgodnie z umową, obowiązującymi przepisami prawa oraz zasadami wiedzy technicznej oraz w stanie kompletnym z punktu widzenia celu, któremu mają służyć. mgr inż. Andrzej Tomaszewski MAZ/0400/PWOE/08 Warszawa, maj 2015 roku 6
